几种万用表测电容的区别

发表于：2020-7-7 22:37:49 6322
万用表
主题类别: 实测（简单)
仪表品牌: 其它品牌
显示方式: 其它
型号或关键字: DT9202， UT601， ZT5B， ZTM1

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
用几种类型不同方案的万用表测量了一下上次修电磁炉时拆下来的坏电容，看看表现如何。

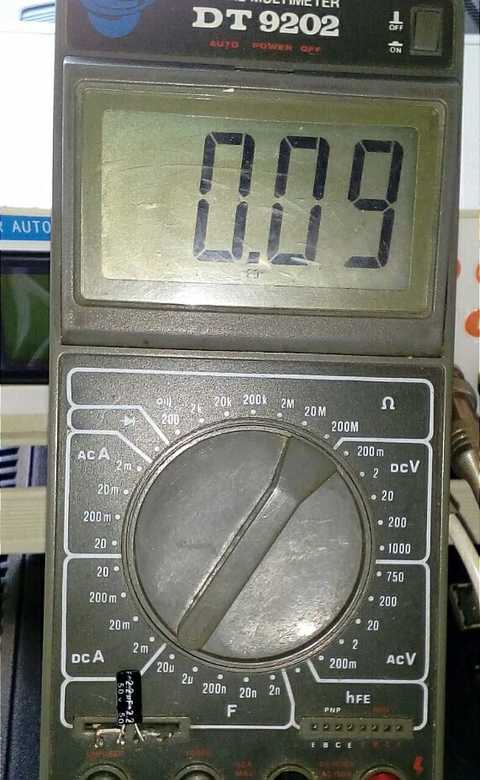

DT9202是7106方案的，测电容是阻抗法吧。反正上次就是用它判断这个电容是坏的。

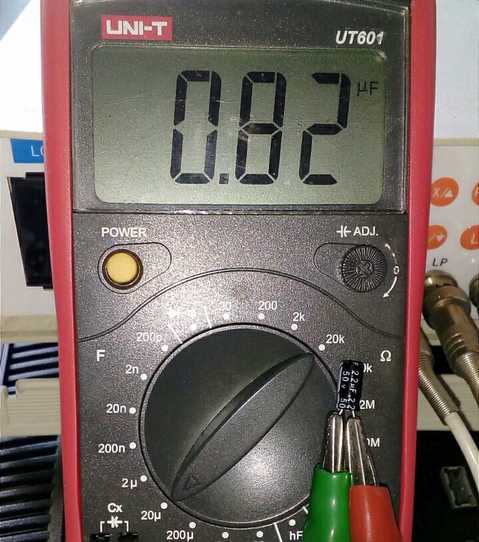

UT601是专用电容电阻表，测电容不知用什么法。测量结果电容容量明显不够了。

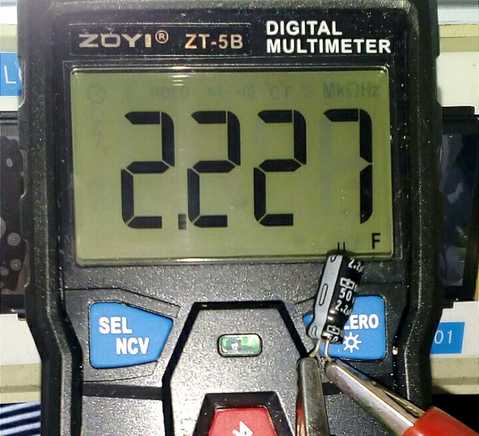

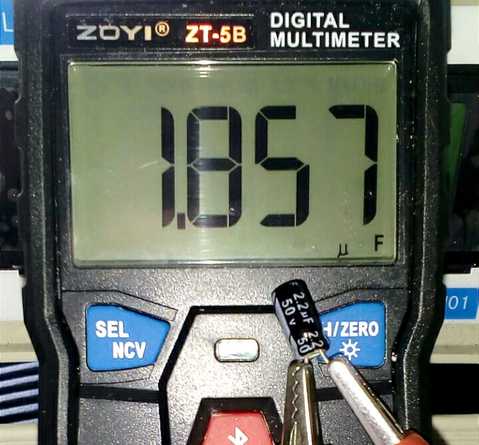

ZT5B应该是SD7501方案的吧，测电容估计用的是充放电法。测量结果有所偏低但不明显。

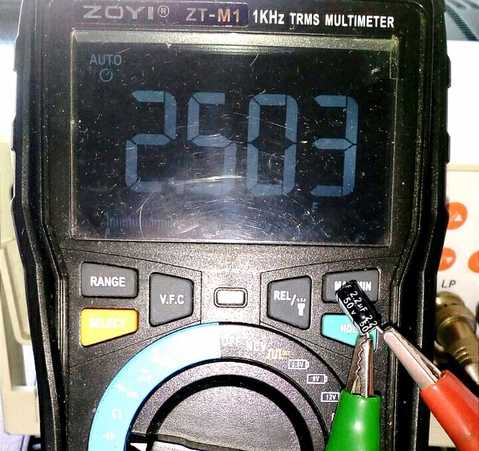

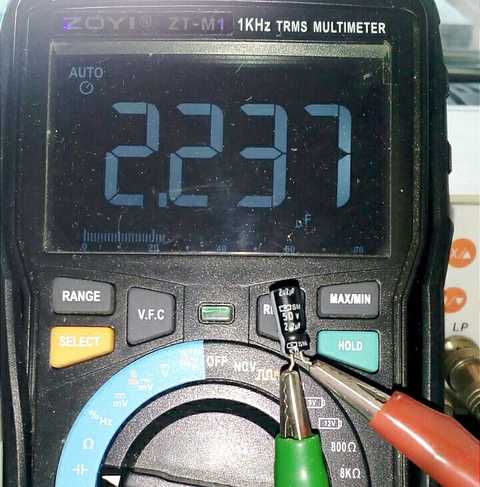

ZTM1是0660方案的无疑，测电容也是用充放电法的吧。哈哈这个容量反而偏高了。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（25）

wgh1027 楼主     数字大神 2020-7-8 00:33:54

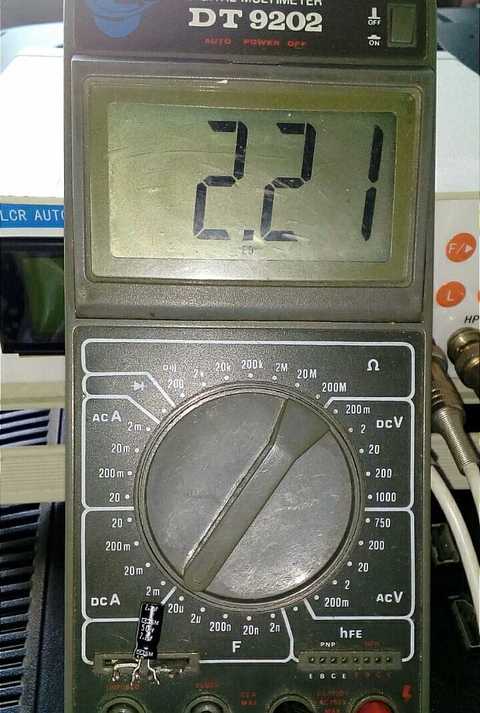

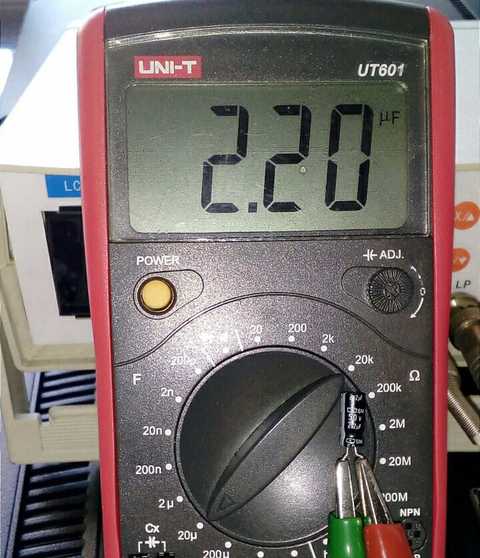

找个好电容测试一下





哈哈，结果相当一致。
2020-7-8 00:33:54 回复
西林迷 数字精灵 2020-7-8 04:09:24
说真的，万用表测量电容，都是糊弄自己呢
换电桥，那才是真的照妖镜
2020-7-8 04:09:24 回复
chen131578 数字精灵 2020-7-8 06:04:23
看样万用表电容档基本是摆设，维修不指望了。
2020-7-8 06:04:23 回复
勇闯沙滩 数字大神 2020-7-8 06:08:30
用第2种方法不错，用新的电容进行比较，绝大多数人还是没有电桥的、
2020-7-8 06:08:30 回复
hc061218 数字王者 2020-7-8 06:57:18
指针党说了:指针表才是王道。 哈哈
2020-7-8 06:57:18 回复
kyhwhb 数字大神 2020-7-8 07:00:45
hc061218 发表于 2020-7-8 06:57
指针党说了:指针表才是王道。 哈哈

一直在用指针表，ESR变值测不出来的
2020-7-8 07:00:45 回复
人艰不拆 数字王者 2020-7-8 08:15:07
总结一下吧
2020-7-8 08:15:07 回复
tiger20908 数字梦想家 2020-7-8 10:44:23
表的数量不够多，弄几块更高级的表再测！
2020-7-8 10:44:23 回复
HD123 数字精灵 2020-7-8 11:43:18
巍巍兴安 发表于 2020-7-8 07:00
一直在用指针表，ESR变值测不出来的

这个东西，不知道怎么去说，我手上有两个数字表，一个三位半，一个四位半，这三位半的表的确有问题，坏电容测试都是好的，四半测就看出来坏了，拿机械表测，坏的就是坏的！当然很多人用机械表，测试的方法不同，鉴别也不一样，就认为机械表也不行，必须电桥，我没电桥，还真不知道esr值变坏的电容是个什么样！
2020-7-8 11:43:18 回复
光速飞行 数字大神 2020-7-8 12:09:39
tiger20908 发表于 2020-7-8 10:44
表的数量不够多，弄几块更高级的表再测！

测量电容，表多也不行，必须电桥，电桥专业，副参多。
2020-7-8 12:09:39 回复
星星123 数字精灵 2020-7-8 21:26:41
光速飞行 发表于 2020-7-8 12:09
测量电容，表多也不行，必须电桥，电桥专业，副参多。

严重同意！必须电桥，专业的事，用专业的表
2020-7-8 21:26:41 回复
wgh1027 楼主     数字大神 2020-7-8 21:28:50
人艰不拆 发表于 2020-7-8 08:15
总结一下吧

这个任务交给你了
2020-7-8 21:28:50 回复
人艰不拆 数字王者 2020-7-9 08:07:32
wgh1027 发表于 2020-7-8 21:28
这个任务交给你了

哈哈哈哈哈啊哈哈
2020-7-9 08:07:32 回复
表述 数字精灵 2020-7-9 10:08:46
楼上说的没错，测电容电桥才是真正的照妖镜。
2020-7-9 10:08:46 回复
wgh1027 楼主     数字大神 2020-7-9 10:18:50
星星123 发表于 2020-7-8 21:26
严重同意！必须电桥，专业的事，用专业的表

那个UT601可以算是专业的表吧
2020-7-9 10:18:50 回复
wgh1027 楼主     数字大神 2020-7-9 10:19:25
表述 发表于 2020-7-9 10:08
楼上说的没错，测电容电桥才是真正的照妖镜。

问题是没有电桥
2020-7-9 10:19:25 回复
wgh1027 楼主     数字大神 2020-7-9 10:20:31
人艰不拆 发表于 2020-7-9 08:07
哈哈哈哈哈啊哈哈

哈哈哈哈哈啊哈哈
2020-7-9 10:20:31 回复
wgh1027 楼主     数字大神 2020-7-9 10:22:48
HD123 发表于 2020-7-8 11:43
这个东西，不知道怎么去说，我手上有两个数字表，一个三位半，一个四位半，这三位半的表的确有问题，坏电 ...

熟悉自己手中的表就可以心中有数
2020-7-9 10:22:48 回复
bufan 数字奇才 2020-7-9 18:23:58
没电桥也可以参考晶体管测试仪
2020-7-9 18:23:58 回复
