VC6013电容表电路原理图

发表于：2020-7-20 21:27:32 3946
仪器仪表 - 其它仪表
主题类别: 资料_电路图
仪表类型: 电容电感ESR
仪表品牌: 胜利（VICTOR）
型号或关键字: VC6013

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

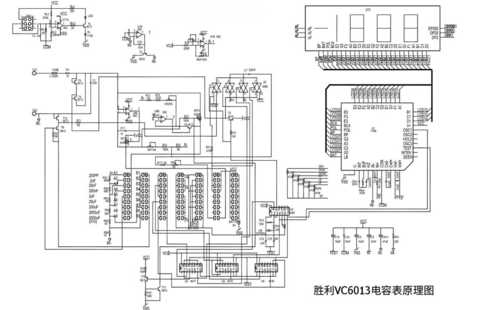

胜利VC6013电容表原理图

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（20）

hc061218 数字王者 2020-7-20 22:32:29
我的杂牌6013买了就吃灰了！
2020-7-20 22:32:29 回复
人艰不拆 数字王者 2020-7-21 08:08:44
胜利VC6013电容表原理图
2020-7-21 08:08:44 回复
kyhwhb 数字大神 2020-7-21 10:07:27
使用的也是7106芯片呢
2020-7-21 10:07:27 回复
chen131578 数字精灵 2020-7-21 10:56:49
不知道能测出ESR值变大大坏电容不。
2020-7-21 10:56:49 回复
wgh1027 楼主     数字大神 2020-7-21 12:21:00
hc061218 发表于 2020-7-20 22:32
我的杂牌6013买了就吃灰了！

吃灰说明表多是好事。
2020-7-21 12:21:00 回复
wgh1027 楼主     数字大神 2020-7-21 12:21:57
人艰不拆 发表于 2020-7-21 08:08
胜利VC6013电容表原理图

又现复读机
2020-7-21 12:21:57 回复
wgh1027 楼主     数字大神 2020-7-21 12:23:04
人艰不拆 发表于 2020-7-21 08:08
胜利VC6013电容表原理图

应该是复印件才对
2020-7-21 12:23:04 回复
wgh1027 楼主     数字大神 2020-7-21 12:24:28
巍巍兴安 发表于 2020-7-21 10:07
使用的也是7106芯片呢

7106经典芯片
2020-7-21 12:24:28 回复
人艰不拆 数字王者 2020-7-21 12:50:03
应该是复印件才对
2020-7-21 12:50:03 回复
hc061218 数字王者 2020-7-21 12:59:03
wgh1027 发表于 2020-7-21 12:21
吃灰说明表多是好事。

最开始玩表的时候买的，听说万用表测电容不行。就买了个电容表！后来才知道电容表基本没啥用处
2020-7-21 12:59:03 回复
13912217676 数字巨人 2021-1-29 22:30:18

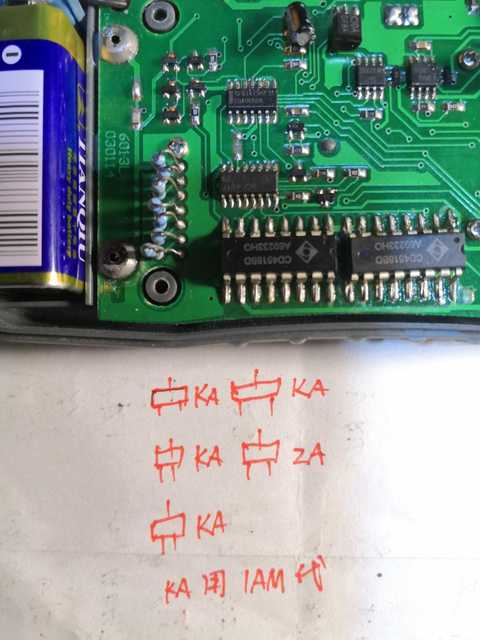

我的先霸6013电容表因为测量电容未放电烧了，开机字符乱跳，某些档位有数值然后读数溢出。也懒的修它一直放角落里吃灰。前不久整理杂物翻出来，一番折腾终究还是修好了。输入端几个保护三极管击穿
2021-1-29 22:30:18 回复
robter 数字梦想家 2021-2-15 08:10:14
这个是琴键换挡开关的，我有一个是转盘换挡的
2021-2-15 08:10:14 回复
wgh1027 楼主     数字大神 2021-6-24 23:37:59
13912217676 发表于 2021-1-29 22:30
我的先霸6013电容表因为测量电容未放电烧了，开机字符乱跳，某些档位有数值然后读数溢出。也懒的修它一直放 ...

技术不错
2021-6-24 23:37:59 回复
wgh1027 楼主     数字大神 2021-6-28 22:20:23
robter 发表于 2021-2-15 08:10
这个是琴键换挡开关的，我有一个是转盘换挡的

这个电路图就是转盘开关的哦
2021-6-28 22:20:23 回复
robter 数字梦想家 2021-11-9 09:17:31
我的是转盘的，现在也不稳定
2021-11-9 09:17:31 回复
散淡021 数字大神 2021-11-9 11:15:02
谢谢分享

不能与电桥比，比没有的强太多了
2021-11-9 11:15:02 回复
wgh1027 楼主     数字大神 2021-11-18 22:20:02
robter 发表于 2021-11-9 09:17
我的是转盘的，现在也不稳定

不稳定多半是拔盘接触不良或者保护三极管漏电所致
2021-11-18 22:20:02 回复
人生涅槃 数字斗士 2021-11-22 08:23:54
谢谢分享
2021-11-22 08:23:54 回复
yejunan 数字探长 2022-10-14 09:22:12
技术不错
