忍不了ZT5B万用表的低内阻还是把它改了

发表于：2020-7-24 17:46:09 5543
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: ZT5B

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
ZT5B万用表电压档内阻非常低只有900K左右，不能满足我日常用表的要求，忍不住还是把它改了。

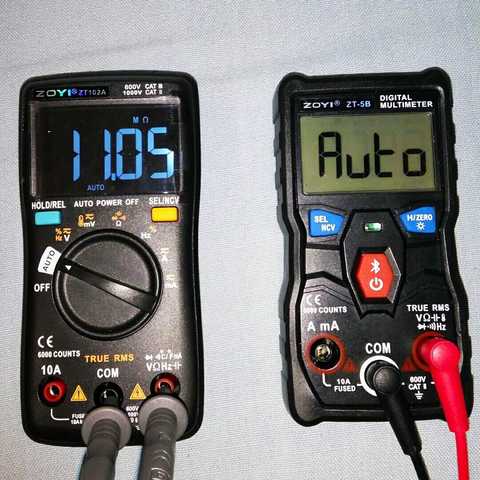

哈哈足足有余达到11M。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（26）

wgh1027 楼主     数字大神 2020-7-24 17:48:49

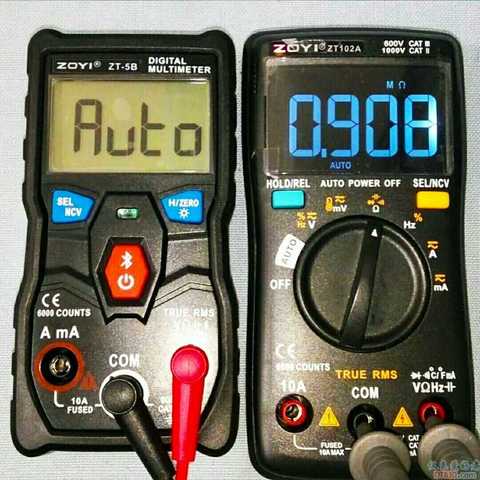

原本是这个样子



2020-7-24 17:48:49 回复
人艰不拆 数字王者 2020-7-24 18:06:36
哈哈足足有余达到11M。
2020-7-24 18:06:36 回复
勇闯沙滩 数字大神 2020-7-24 18:45:36
证据不足改到11M了，太简单了。
2020-7-24 18:45:36 回复
hc061218 数字王者 2020-7-24 19:09:30
改个1G  10G更爽！
2020-7-24 19:09:30 回复
407967395hdd 数字探长 2020-7-24 20:10:35
改的过程共亨一下{:9001:}
2020-7-24 20:10:35 回复
fslichong 数字王者 2020-7-24 20:15:32
对的，应该说明过程大家共享。只说结果有炫耀的意思
2020-7-24 20:15:32 回复
星星123 数字精灵 2020-7-24 20:54:35
缺少改动的过程，也可认为是忽悠大家
2020-7-24 20:54:35 回复
hc061218 数字王者 2020-7-25 07:06:14
完了，楼主的技术炫耀招人“恨”了！ 哈哈哈哈
2020-7-25 07:06:14 回复
kyhwhb 数字大神 2020-7-25 08:07:28
身价倍增了
2020-7-25 08:07:28 回复
散淡021 数字大神 2020-7-25 08:38:35
谢谢分享
这个本来就是楼主原创，这是第二个了吧
2020-7-25 08:38:35 回复
散淡021 数字大神 2020-7-25 08:40:59
hc061218 发表于 2020-7-24 19:09
改个1G  10G更爽！

毫伏档就是这样的吧
有些地方不能测
如能倒改1M或10M？
2020-7-25 08:40:59 回复
tiger20908 数字梦想家 2020-7-25 10:25:10
技术好，招人妒！
2020-7-25 10:25:10 回复
wgh1027 楼主     数字大神 2020-7-25 21:15:22
散淡021 发表于 2020-7-25 08:38
谢谢分享
这个本来就是楼主原创，这是第二个了吧

我的QB4，102A都改了，这个已经是第三个了。
2020-7-25 21:15:22 回复
wgh1027 楼主     数字大神 2020-7-25 21:16:13
散淡021 发表于 2020-7-25 08:40
毫伏档就是这样的吧
有些地方不能测
如能倒改1M或10M？

可是这个婊子没有mV档
2020-7-25 21:16:13 回复
wgh1027 楼主     数字大神 2020-7-25 21:18:45
tiger20908 发表于 2020-7-25 10:25
技术好，招人妒！

没有什么技术，只是用点技巧而已。
2020-7-25 21:18:45 回复
wgh1027 楼主     数字大神 2020-7-25 21:26:00
fslichong 发表于 2020-7-24 20:15
对的，应该说明过程大家共享。只说结果有炫耀的意思

其实也很简单，加两根导线而已。


基本原理就是利用继电器控制那个1M电阻。
2020-7-25 21:26:00 回复
wgh1027 楼主     数字大神 2020-7-25 21:29:57
基本原理也可以参考我改102A加继电器的帖子：
http://www.dt830.com/forum.php?mod=viewthread&tid=3716&mobile=2
2020-7-25 21:29:57 回复
wgh1027 楼主     数字大神 2020-7-25 21:38:31

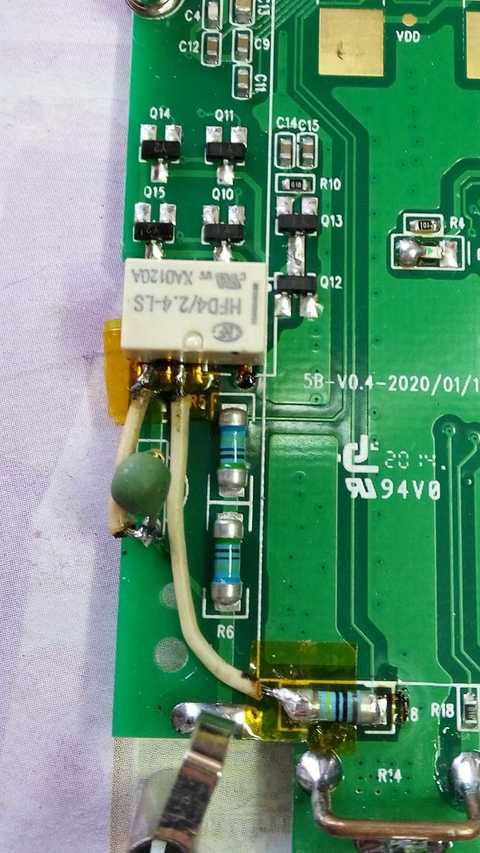

刚好这个表已经有继电器了，而且这个继电器有两对触点而且是并联的，想办法把它分开，用其中一个触点控制那个1M电阻（R8）就成。
2020-7-25 21:38:31 回复
散淡021 数字大神 2020-7-26 06:42:02
wgh1027 发表于 2020-7-25 21:16
可是这个婊子没有mV档

我知道

我是指219、X等等能把毫伏档改成1M或10M
或许在CPU供电或开关电路上测时不会再是OL了
2020-7-26 06:42:02 回复
