拆个高科技充电器5#7#电池通吃

发表于：2020-9-3 10:31:36 1819
电子产品
行为类别: 实测（简单)
产品类别:
电子品牌: 其它
电子产品关键字: 5号7号通用电器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
拆个高科技充电器产品，镍镉镍氢电池5号7号通用电器。

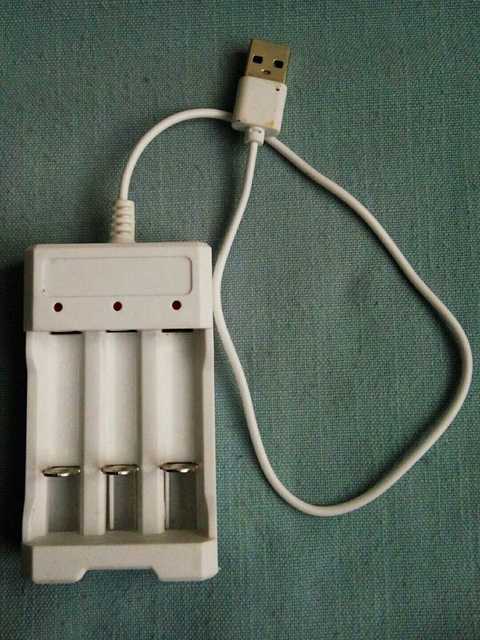

正面

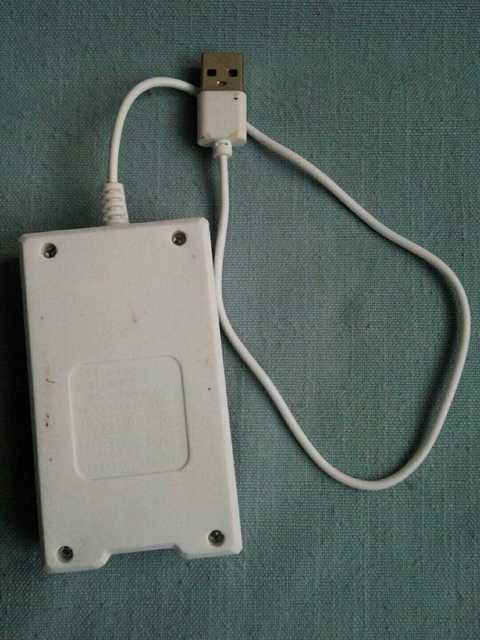

背面

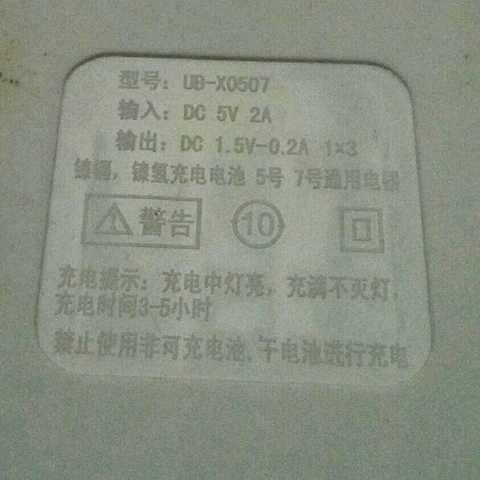

名牌

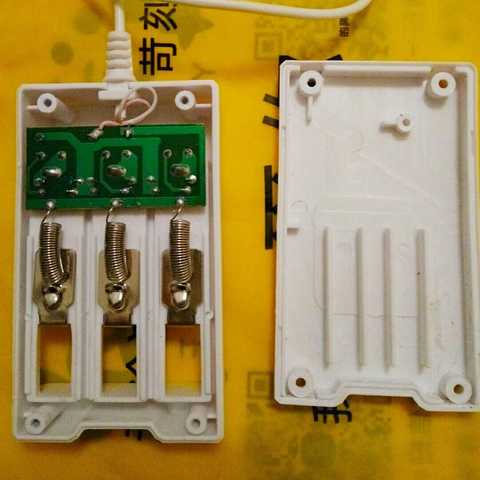

拆开

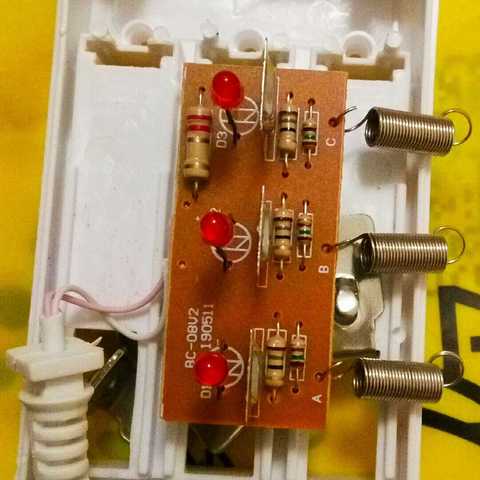

电路板

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

人艰不拆 数字王者 2020-9-3 11:24:15
高科技充电器
2020-9-3 11:24:15 回复
hc061218 数字王者 2020-9-3 11:41:53
浓缩的精华！
2020-9-3 11:41:53 回复
HD123 数字精灵 2020-9-3 12:07:17
本帖最后由 HD123 于 2020-9-3 12:09 编辑

的确高科技！
2020-9-3 12:07:17 回复
kyhwhb 数字大神 2020-9-3 12:50:51
简约稳定 故障率低
2020-9-3 12:50:51 回复
tiger20908 数字梦想家 2020-9-3 13:04:39
哈哈，高科技！
2020-9-3 13:04:39 回复
wgh1027 楼主     数字大神 2020-9-3 20:56:24
巍巍兴安 发表于 2020-9-3 12:50
简约稳定 故障率低

这个可是优点
2020-9-3 20:56:24 回复
散淡021 数字大神 2020-9-3 20:57:56
高科技通吃－－－－好
2020-9-3 20:57:56 回复
wgh1027 楼主     数字大神 2020-9-3 20:59:00
hc061218 发表于 2020-9-3 11:41
浓缩的精华！

可能缩到不能再缩了
2020-9-3 20:59:00 回复
星星123 数字精灵 2020-9-3 22:00:22
几乎是最精简的高科技产品，看电阻，已经过热变色了
2020-9-3 22:00:22 回复
chen131578 数字精灵 2020-9-4 05:49:52
不错，技术含量很高，一般人看不懂。
2020-9-4 05:49:52 回复
表述 数字精灵 2020-9-4 07:42:31
绝对中国造。
2020-9-4 07:42:31 回复
wgh1027 楼主     数字大神 2020-9-4 11:15:19

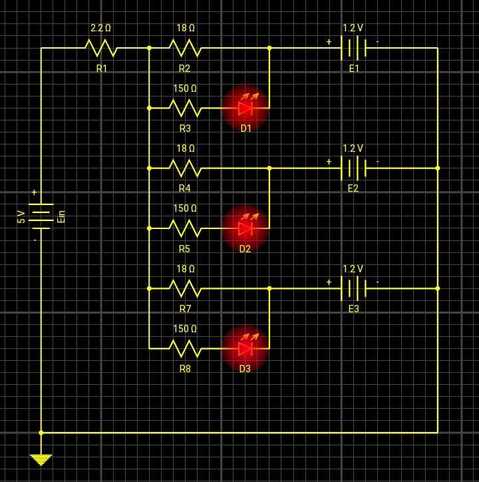

高科技的东西，电路图还是必须的吧。

2020-9-4 11:15:19 回复
wgh1027 楼主     数字大神 2020-9-4 11:20:29
chen131578 发表于 2020-9-4 05:49
不错，技术含量很高，一般人看不懂。

看不懂，看不懂，真的看不懂，害得我琢磨两天才能把电路图画出来。
2020-9-4 11:20:29 回复
wgh1027 楼主     数字大神 2020-9-4 11:25:06
表述 发表于 2020-9-4 07:42
绝对中国造。

专利产品
2020-9-4 11:25:06 回复
5free 数字大师 2020-9-4 17:48:41
我有两个！

玩具带的，傻充，

改装电池盒不错
2020-9-4 17:48:41 回复
wgh1027 楼主     数字大神 2020-9-5 22:40:59
5free 发表于 2020-9-4 17:48
我有两个！

玩具带的，傻充，

好主意
2020-9-5 22:40:59 回复
kyhwhb 数字大神 2020-9-6 03:49:50
电池盒不错，值得拥有
2020-9-6 03:49:50 回复
喜欢就好 数字精灵 2020-9-27 00:26:25
好方法，值得俺学习！谢谢楼主分享。
2020-9-27 00:26:25 回复
