金灶电磁茶炉维修

发表于：2020-9-8 22:35:29 3540
电子产品
行为类别: 维修
产品类别: 家电相关
电子品牌: 其它
电子产品关键字: S-100

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
一台金灶电磁茶炉插电没反应，拆开维修一下。

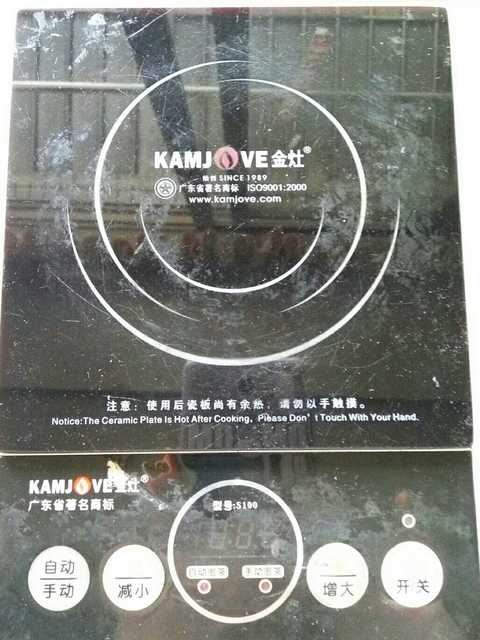

金灶电磁炉

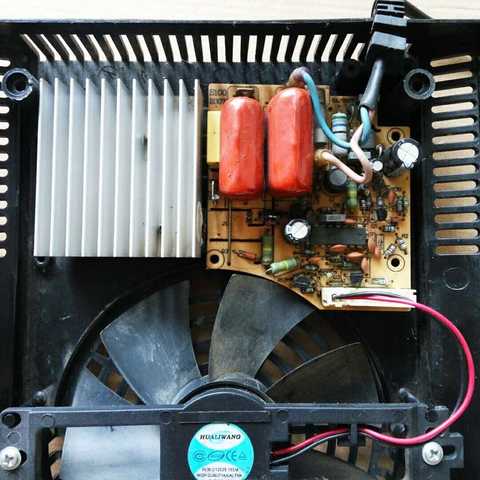

拆开

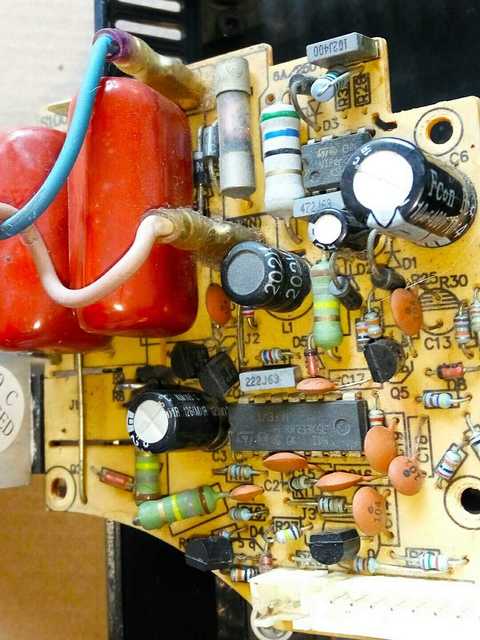

保险管明显已经烧坏了

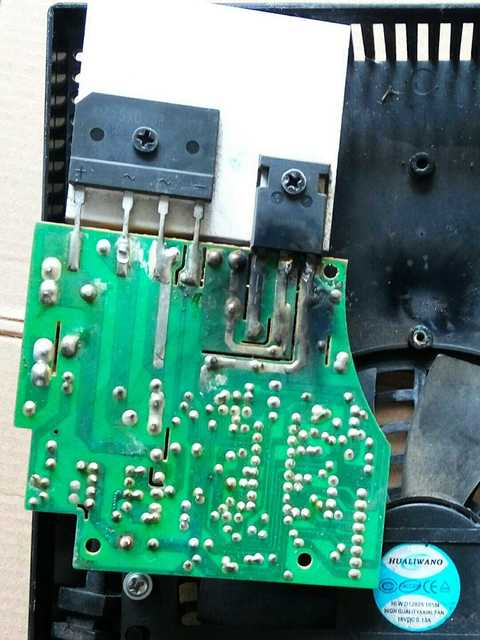

电路板背面，哈哈功率管电弧放电把周围都烧熏黑了一大片

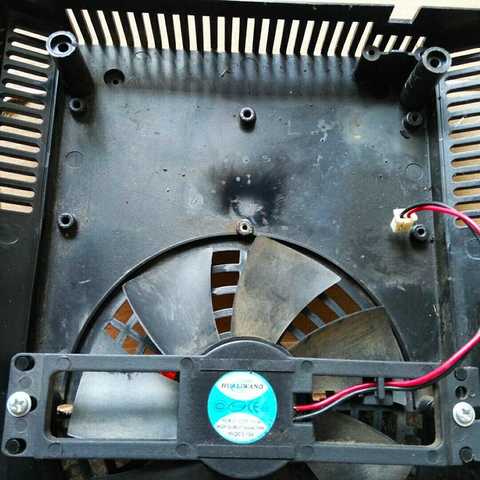

炉子底壳也熏黑了

这种情况通常都是功率管坏了，先把熏黑的地方清洗干净，然后用万用表测量一下看看。

用万用表二极管档测量IGBT功率管的CE极

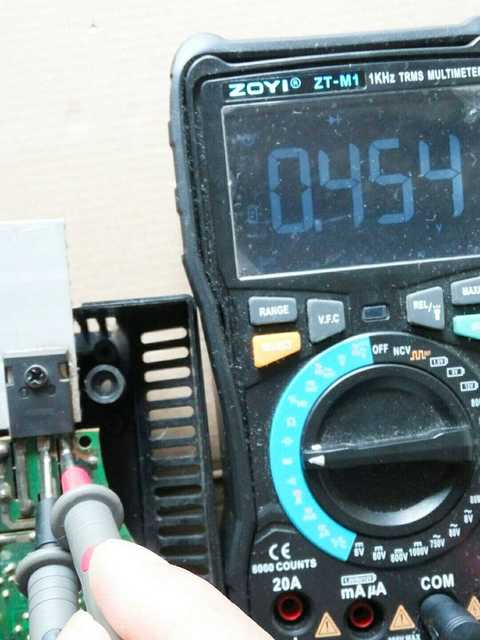

正测

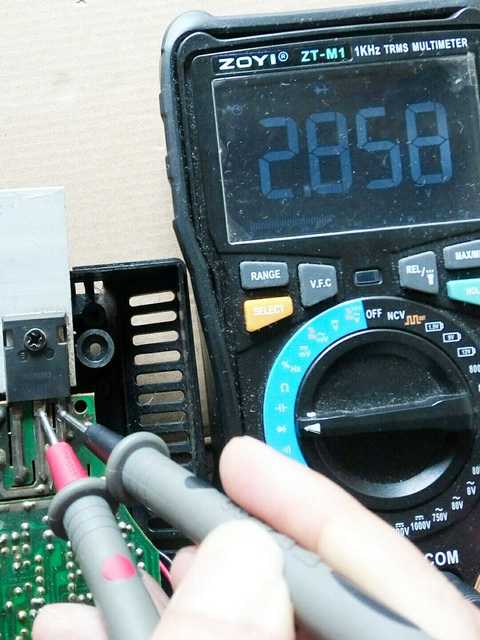

反测
哈哈功率管没事，电弧应该只是外部放电造成。

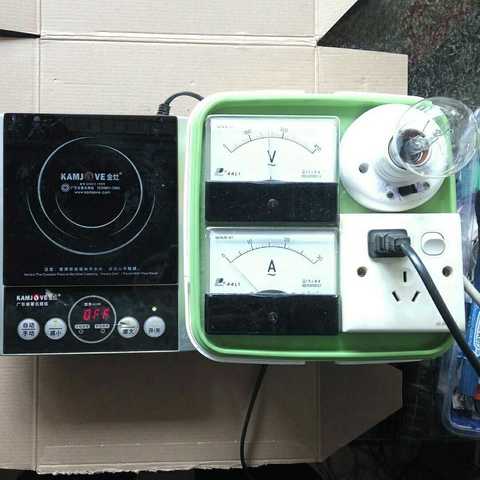

把保险管换上，请出我的维修神器试一下，哈哈电磁炉亮了

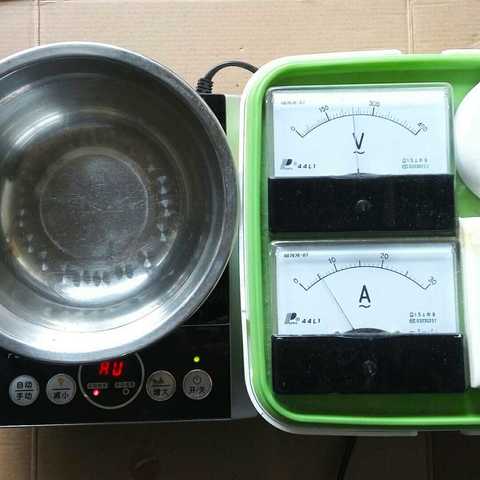

烧水试试电流差不多有6A

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（22）

wgh1027 楼主     数字大神 2020-9-8 22:37:01
大功告成，坐等收钱。
2020-9-8 22:37:01 回复
wgh1027 楼主     数字大神 2020-9-8 22:40:26

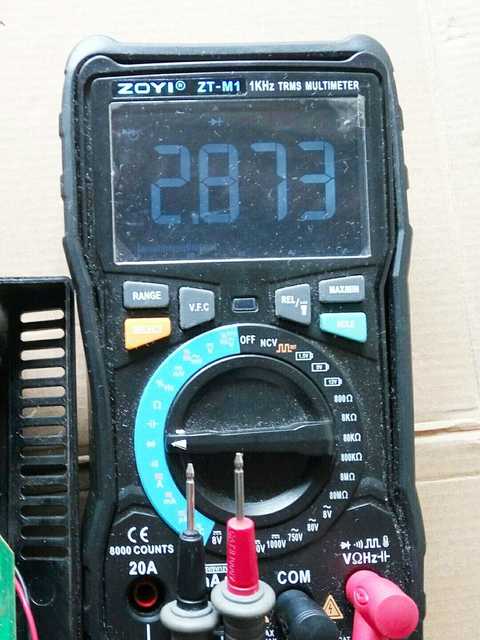

我的表空载电压只有2.873V
2020-9-8 22:40:26 回复
jltzmy 数字精灵 2020-9-8 23:01:55
你的运气真不错，这么容易就捡钱了。
2020-9-8 23:01:55 回复
chen131578 数字精灵 2020-9-9 05:50:03
维修神器不错。
2020-9-9 05:50:03 回复
勇闯沙滩 数字大神 2020-9-9 06:21:31
wgh1027 发表于 2020-9-8 22:40
我的表空载电压只有2.873V

这M1正常是3.2+V,就算空载电压只有2.873V，在2极管档表笔什么也不接应该显示OL,用两套表笔吧？
2020-9-9 06:21:31 回复
人艰不拆 数字王者 2020-9-9 08:22:06
大功告成，坐等收钱。
2020-9-9 08:22:06 回复
tiger20908 数字梦想家 2020-9-9 09:20:18
高，高，高，实在是高！
2020-9-9 09:20:18 回复
wgsd 数字大神 2020-9-9 09:41:30
金灶啊，得多收金呀。
2020-9-9 09:41:30 回复
星星123 数字精灵 2020-9-9 14:14:32
这维修的也太快了，应该检查功率管电弧放电产生原因，怎么杜绝下次再发生.........等
2020-9-9 14:14:32 回复
散淡021 数字大神 2020-9-9 16:27:36
楼主的维修供电板太实用了
2020-9-9 16:27:36 回复
wgh1027 楼主     数字大神 2020-9-9 17:14:06
jltzmy 发表于 2020-9-8 23:01
你的运气真不错，这么容易就捡钱了。

哈哈这是技术活
2020-9-9 17:14:06 回复
wgh1027 楼主     数字大神 2020-9-9 17:15:37
chen131578 发表于 2020-9-9 05:50
维修神器不错。

神器自有神奇之处
2020-9-9 17:15:37 回复
wgh1027 楼主     数字大神 2020-9-9 17:17:17
人艰不拆 发表于 2020-9-9 08:22
大功告成，坐等收钱。

2020-9-9 17:17:17 回复
人艰不拆 数字王者 2020-9-9 18:34:40
wgh1027 发表于 2020-9-9 17:17

必须的，哈哈哈哈哈哈哈
2020-9-9 18:34:40 回复
atz123 数字王者 2020-9-9 20:26:54
那维修神器好！
2020-9-9 20:26:54 回复
kyhwhb 数字大神 2020-9-10 06:10:32
很幸运，只炸了保险
2020-9-10 06:10:32 回复
limao1025 数字斗士 2020-9-10 08:07:48
个人认为既然有打火的现象，而且保险也炸了，建议功率管换掉，就怕不耐用了！
2020-9-10 08:07:48 回复
wgh1027 楼主     数字大神 2020-9-10 12:23:47
勇闯沙滩 发表于 2020-9-9 06:21
这M1正常是3.2+V,就算空载电压只有2.873V，在2极管档表笔什么也不接应该显示OL,用两套表笔吧？ ...

我的M1是特供的
2020-9-10 12:23:47 回复
wgh1027 楼主     数字大神 2020-9-10 12:26:12
巍巍兴安 发表于 2020-9-10 06:10
很幸运，只炸了保险

关键时刻保险挺身而出
2020-9-10 12:26:12 回复
