拆个锂电池充电器画原理图

发表于：2020-9-10 20:29:35 2887
电子产品
行为类别: 实测（简单)
产品类别: 充电器(头,宝)_电池
电子品牌: 其它
电子产品关键字: CY-186-4V2

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
拆个18650锂电池充电器，手电筒配套的。

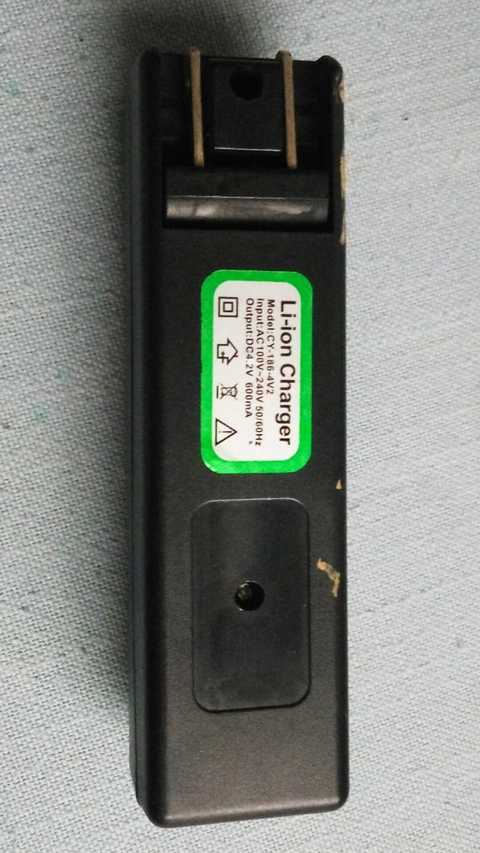

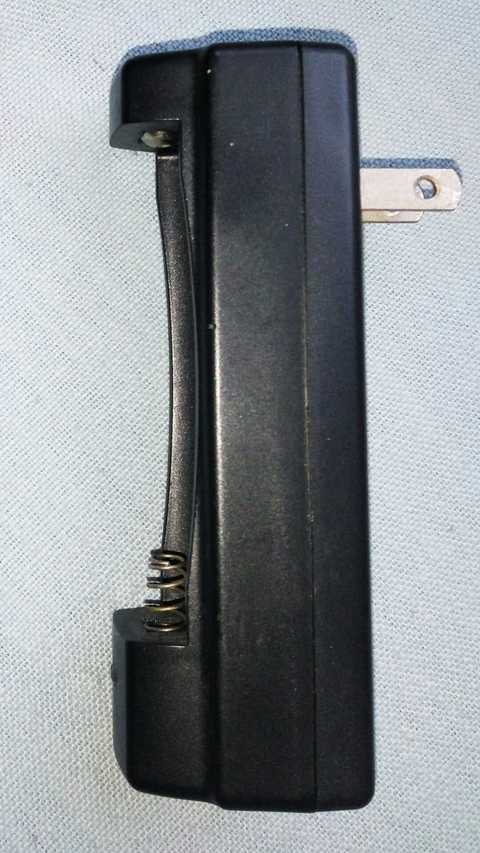

外观

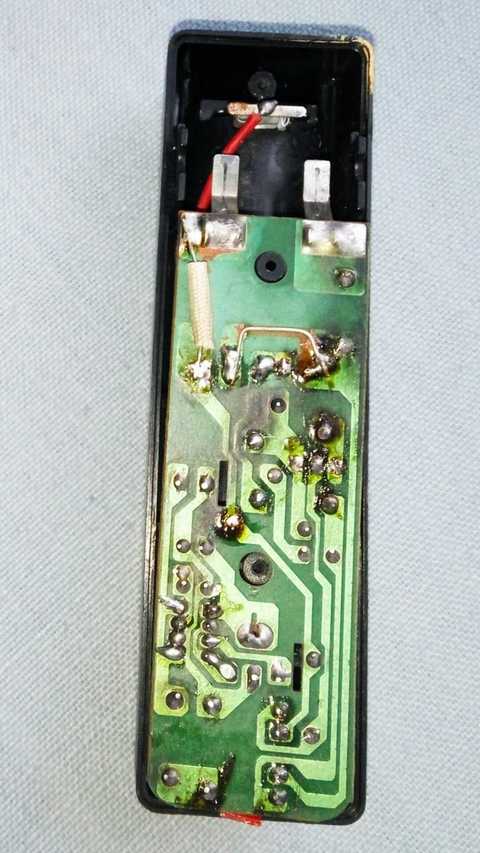

拆开

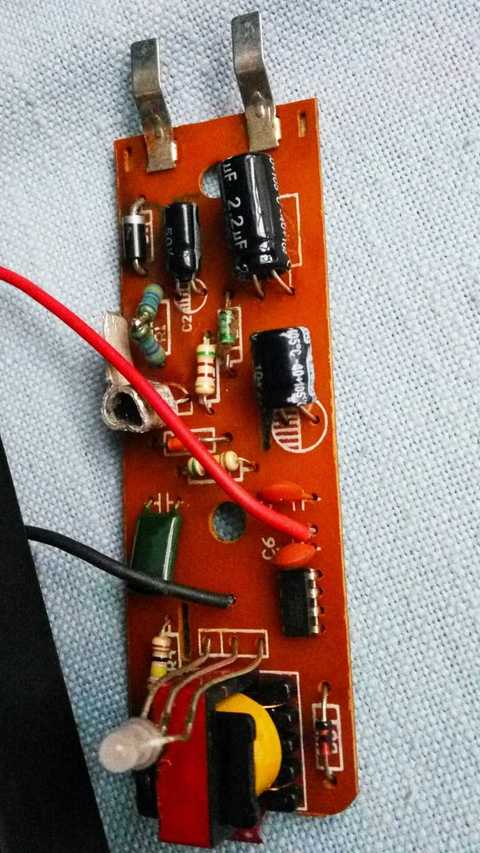

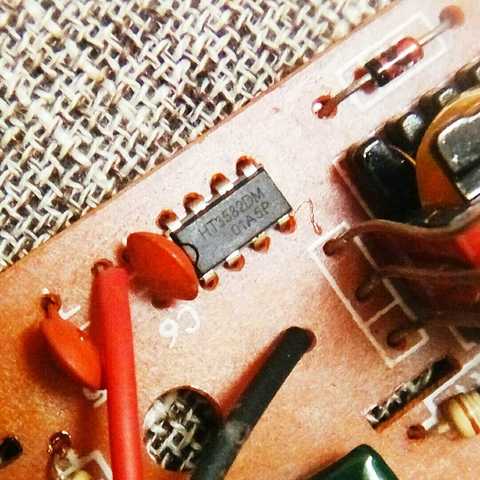

电路板

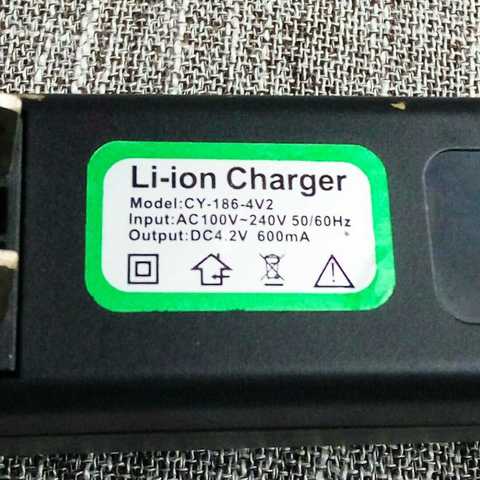

名牌

稍后再画一下原理图吧。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（28）

chen131578 数字精灵 2020-9-10 21:55:42
看样没有专用IC，不具备过充保护。
2020-9-10 21:55:42 回复
西林迷 数字精灵 2020-9-10 22:35:27
额，说真的，现在4056充电器，价格便宜用料足，有些还防反接，挺好的，不必要折腾这个了
2020-9-10 22:35:27 回复
勇闯沙滩 数字大神 2020-9-11 06:14:11
质量不怎么好，没有安全保护功能。
2020-9-11 06:14:11 回复
hc061218 数字王者 2020-9-11 06:40:12
我有个样子一样的，好像是买电池送的
2020-9-11 06:40:12 回复
wgh1027 楼主     数字大神 2020-9-11 07:05:26

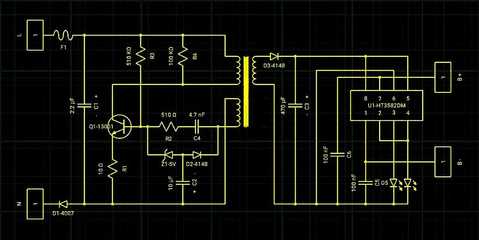

电路图

2020-9-11 07:05:26 回复
wgh1027 楼主     数字大神 2020-9-11 07:08:16
chen131578 发表于 2020-9-10 21:55
看样没有专用IC，不具备过充保护。

有专用集成，好像功能也不错的。
2020-9-11 07:08:16 回复
wyl 数字梦想家 2020-9-11 07:14:29
电路图画的不错 。
2020-9-11 07:14:29 回复
表述 数字精灵 2020-9-11 07:44:38
很山寨的样子，电池好的话真不敢用它来兖。
2020-9-11 07:44:38 回复
人艰不拆 数字王者 2020-9-11 07:56:28
质量不怎么好
2020-9-11 07:56:28 回复
kyhwhb 数字大神 2020-9-11 09:00:32
wgh1027 发表于 2020-9-11 07:08
有专用集成，好像功能也不错的。

只是个极性转换功能吧
2020-9-11 09:00:32 回复
kyhwhb 数字大神 2020-9-11 09:01:33
以前手机山寨万能充最常用的电路模式
2020-9-11 09:01:33 回复
wgh1027 楼主     数字大神 2020-9-11 09:01:40
wyl 发表于 2020-9-11 07:14
电路图画的不错 。

手机画的将就着看
2020-9-11 09:01:40 回复
wgh1027 楼主     数字大神 2020-9-11 09:02:32
表述 发表于 2020-9-11 07:44
很山寨的样子，电池好的话真不敢用它来兖。

就是一山寨货
2020-9-11 09:02:32 回复
wgh1027 楼主     数字大神 2020-9-11 09:06:55
巍巍兴安 发表于 2020-9-11 09:00
只是个极性转换功能吧

既有极性转换也有充电保护功能吧
2020-9-11 09:06:55 回复
散淡021 数字大神 2020-9-11 10:45:23
这个比上次的确实智能

谢谢分享
2020-9-11 10:45:23 回复
mvwz24029819 数字精灵 2020-9-11 22:33:25
谢谢楼主分享，
2020-9-11 22:33:25 回复
huchi 数字小子 2020-9-12 00:42:52
没有安全保护,谢谢楼主分享
2020-9-12 00:42:52 回复
wgh1027 楼主     数字大神 2020-9-12 22:01:33
西林迷 发表于 2020-9-10 22:35
额，说真的，现在4056充电器，价格便宜用料足，有些还防反接，挺好的，不必要折腾这个了 ...

好像4057才是防反接的吧
2020-9-12 22:01:33 回复
wgh1027 楼主     数字大神 2020-9-12 22:05:08
散淡021 发表于 2020-9-11 10:45
这个比上次的确实智能

谢谢分享

这个算是智能芯片吧

2020-9-12 22:05:08 回复
