把甲醛检测仪改为电压表

发表于：2020-9-26 20:35:16 1627
仪器仪表 - 其它仪表
主题类别: 制作_改装
仪表类型: 其它
仪表品牌: 其它品牌
型号或关键字: WP6902

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

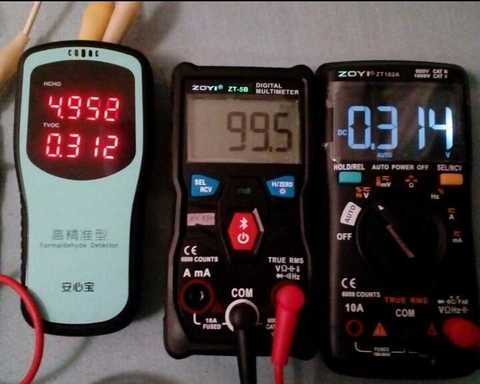

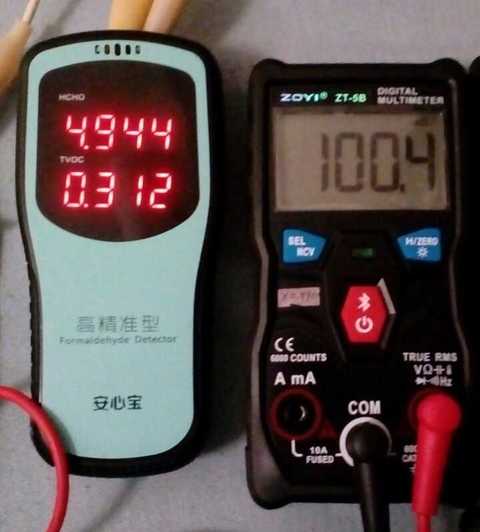

上次拆了个甲醛检测仪，没有多少实用价值。现在把甲醛传感器拆掉改为电压表玩玩。

反正很简单，拆掉传感器引出两根线就OK了。

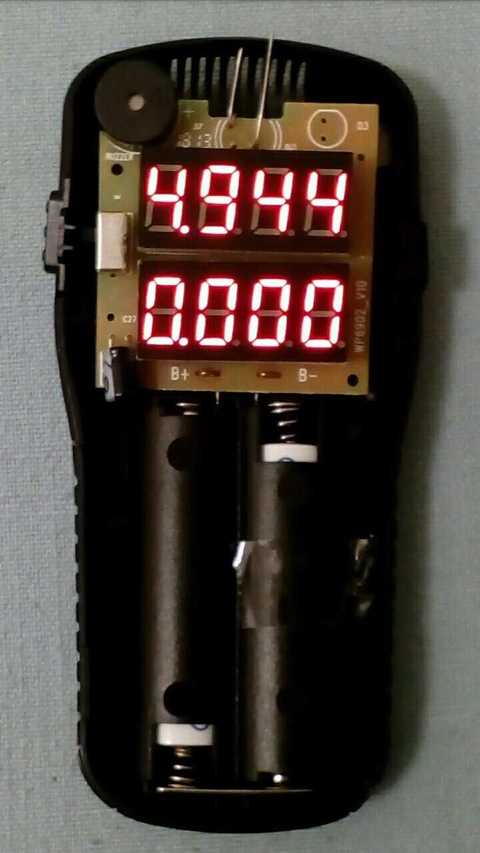

哈哈4位双电压表唾手可得

上面显示本身电源电压，下面显示待测电压。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

hc061218 数字王者 2020-9-26 20:37:34
这么高级  厉害！
2020-9-26 20:37:34 回复
wgh1027 楼主     数字大神 2020-9-26 20:40:05

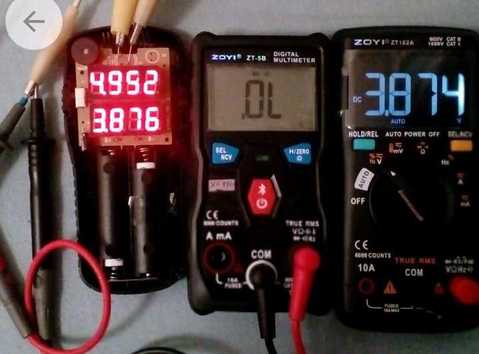

测试一下万用表二极管档电压

ZT5B二极管档电压用102A表作对比
2020-9-26 20:40:05 回复
HD123 数字精灵 2020-9-26 20:50:18
不错阿！很好
2020-9-26 20:50:18 回复
闻雨听风 数字王者 2020-9-26 21:44:42
这个厉害，需要校准吗？
2020-9-26 21:44:42 回复
jltzmy 数字精灵 2020-9-26 23:42:48
这个思路够巧妙
2020-9-26 23:42:48 回复
喜欢就好 数字精灵 2020-9-27 00:16:38
楼主这个改造方法不错！
2020-9-27 00:16:38 回复
kyhwhb 数字大神 2020-9-27 05:09:32
电压测试范围是多少呢
2020-9-27 05:09:32 回复
勇闯沙滩 数字大神 2020-9-27 06:31:30
这个测试仪原来显示用的是电压表？
2020-9-27 06:31:30 回复
喜欢就好 数字精灵 2020-9-27 15:27:06
请楼主说一下怎么使用啊？测量电压范围是多少？
2020-9-27 15:27:06 回复
wgh1027 楼主     数字大神 2020-9-27 16:53:34
闻雨听风 发表于 2020-9-26 21:44
这个厉害，需要校准吗？

这个应该是厂家的自检模式，无须校准。其实也无法校准。
2020-9-27 16:53:34 回复
wgh1027 楼主     数字大神 2020-9-27 16:55:17
巍巍兴安 发表于 2020-9-27 05:09
电压测试范围是多少呢

0至5V吧。
2020-9-27 16:55:17 回复
wgh1027 楼主     数字大神 2020-9-27 16:58:38
勇闯沙滩 发表于 2020-9-27 06:31
这个测试仪原来显示用的是电压表？

本身应该就是电压表，只是单片机把它转为甲醛量显示而已。
2020-9-27 16:58:38 回复
wgh1027 楼主     数字大神 2020-9-27 17:00:58
喜欢就好 发表于 2020-9-27 15:27
请楼主说一下怎么使用啊？测量电压范围是多少？

按住右边按键开机就成。
2020-9-27 17:00:58 回复
wgh1027 楼主     数字大神 2020-9-27 17:02:47
测一下输入电阻看看


哈哈，100K。
2020-9-27 17:02:47 回复
chen131578 数字精灵 2020-9-27 19:40:54
有创意。
2020-9-27 19:40:54 回复
kyhwhb 数字大神 2020-9-27 23:04:57
创意无限
2020-9-27 23:04:57 回复
wgh1027 楼主     数字大神 2020-9-28 18:18:34
chen131578 发表于 2020-9-27 19:40
有创意。

玩玩而已
2020-9-28 18:18:34 回复
wgh1027 楼主     数字大神 2020-9-30 17:05:42
2020-9-30 17:05:42 回复
