用数字万用表快速判断三极管C、E极方法

*发表于：2021-5-18 16:23:51* 5967 来自手机 · 发表于：2021-5-18 16:23:51

您需要登录才可以下载或查看，没有账号？立即注册

x

用数字万用表快速判断晶体三极管C、E极的方法，用二极管档分别测量BC极和BE极，数值小的就是BC极，黑表笔对应的就是C极，另一个就是E极。

有图有真相

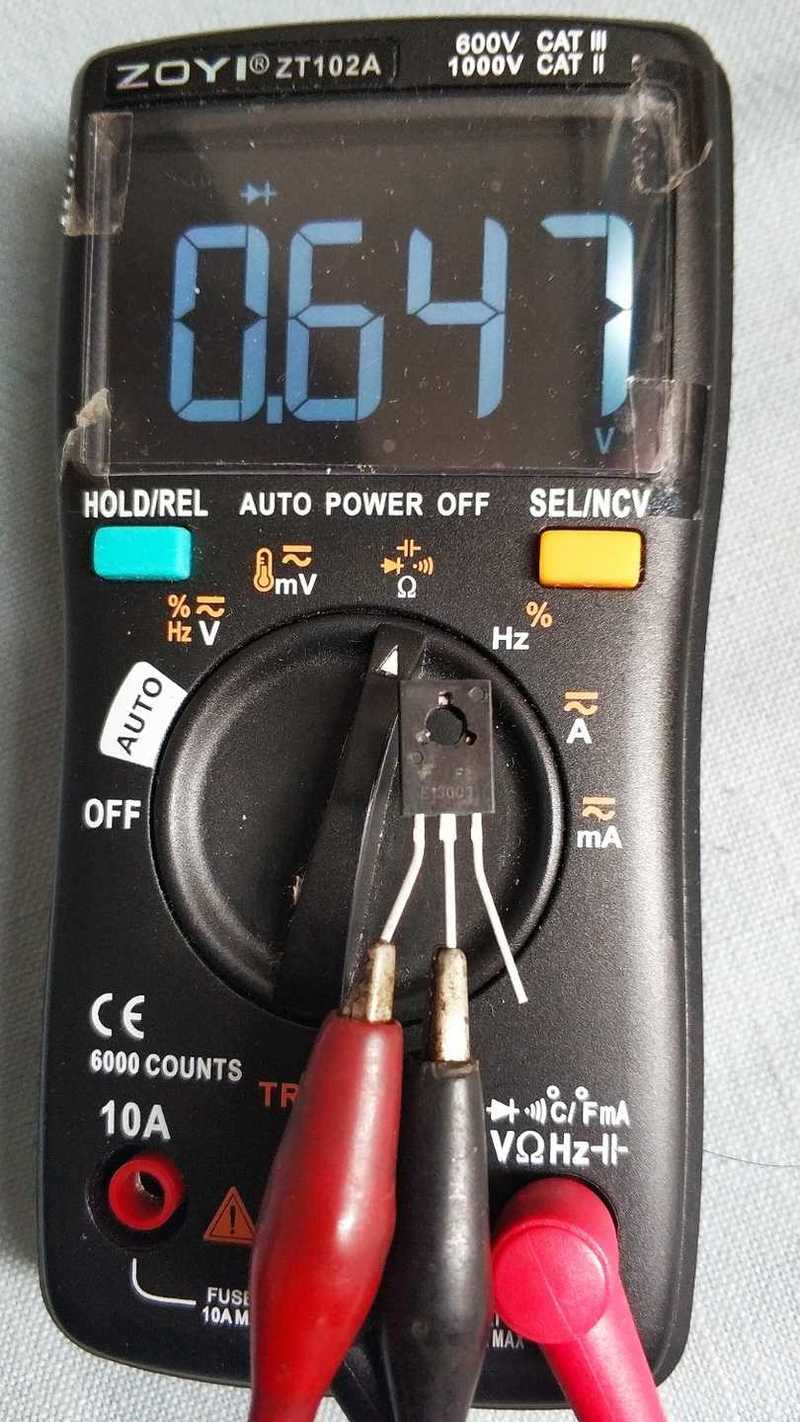

这个是BC极

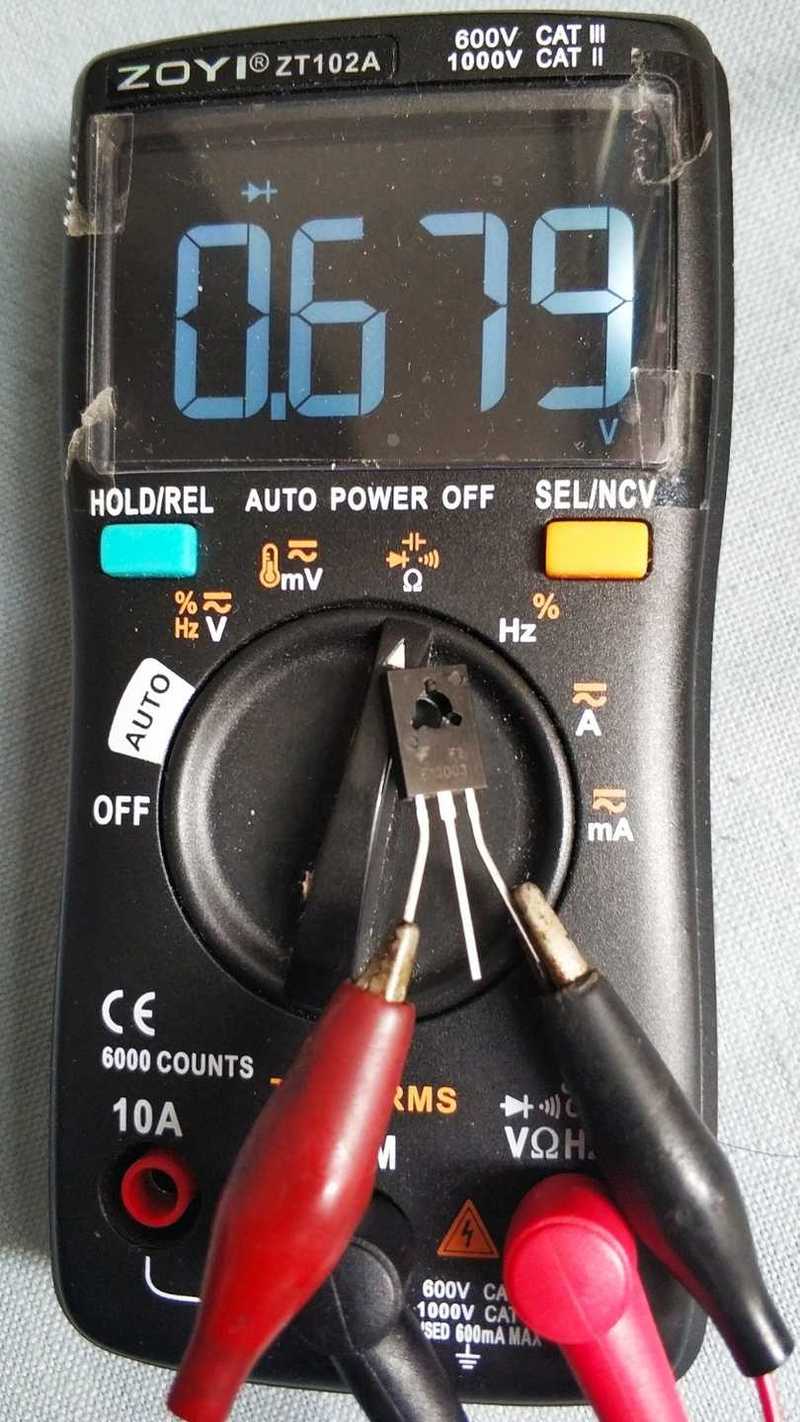

这个就是BE极

wgh1027 · 2021-5-18 16:24:54

别问我怎么知道哪个是B极的。

wgh1027 · 2021-5-18 16:28:05

再测个8050看看

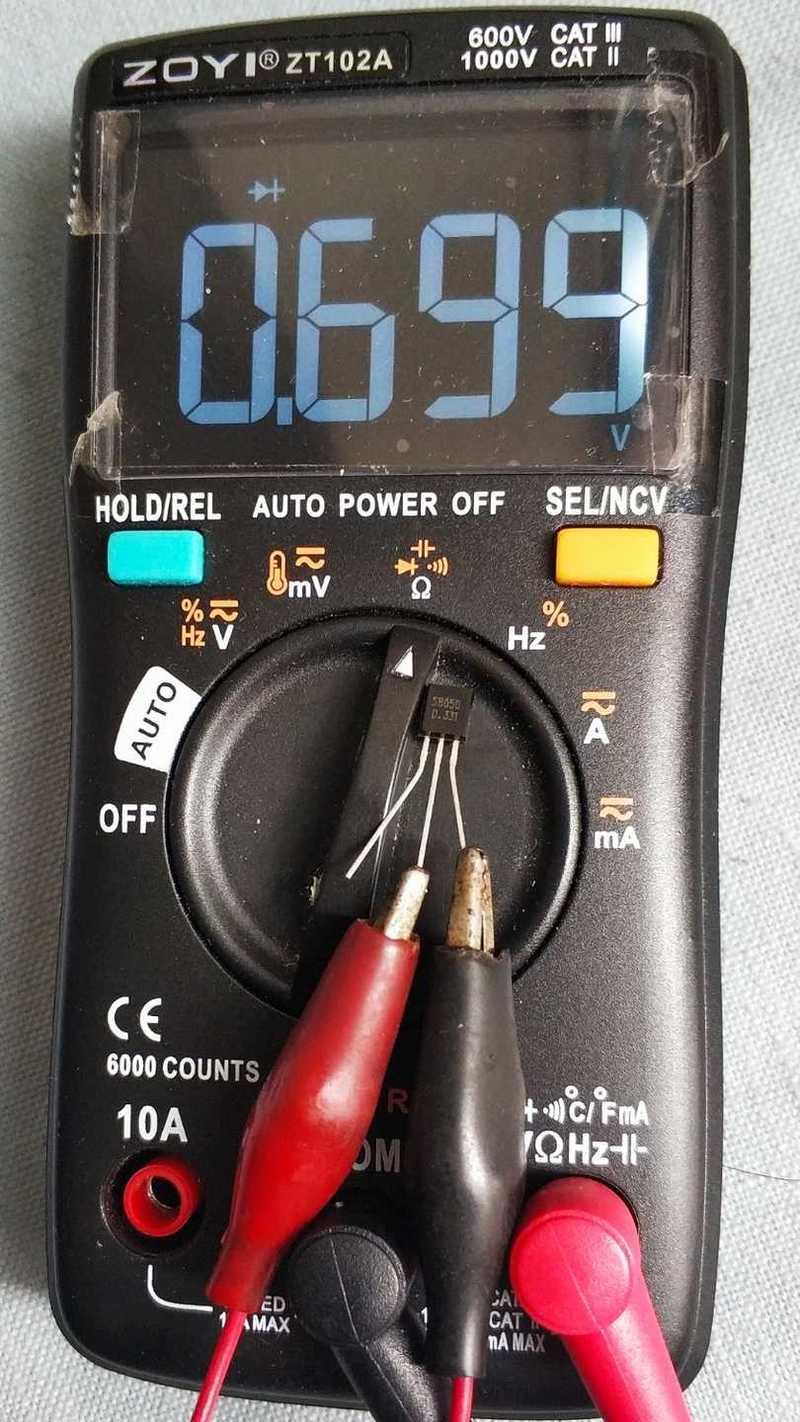

BC极

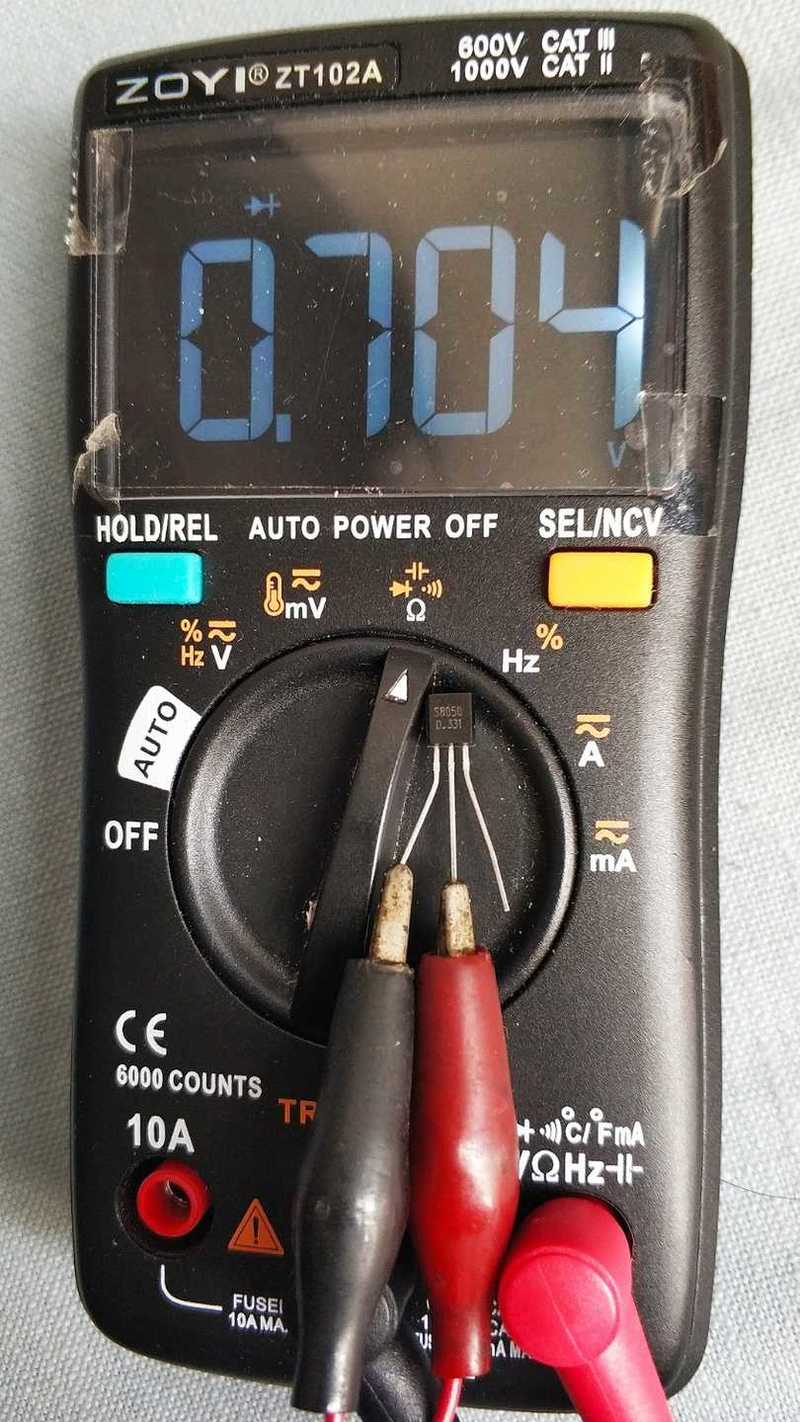

BE极

HD123 · 2021-5-18 16:33:59

呵呵，还是个初学者

wgsd · 2021-5-18 17:03:04

谢谢分享。

13912217676 · 2021-5-18 18:12:24

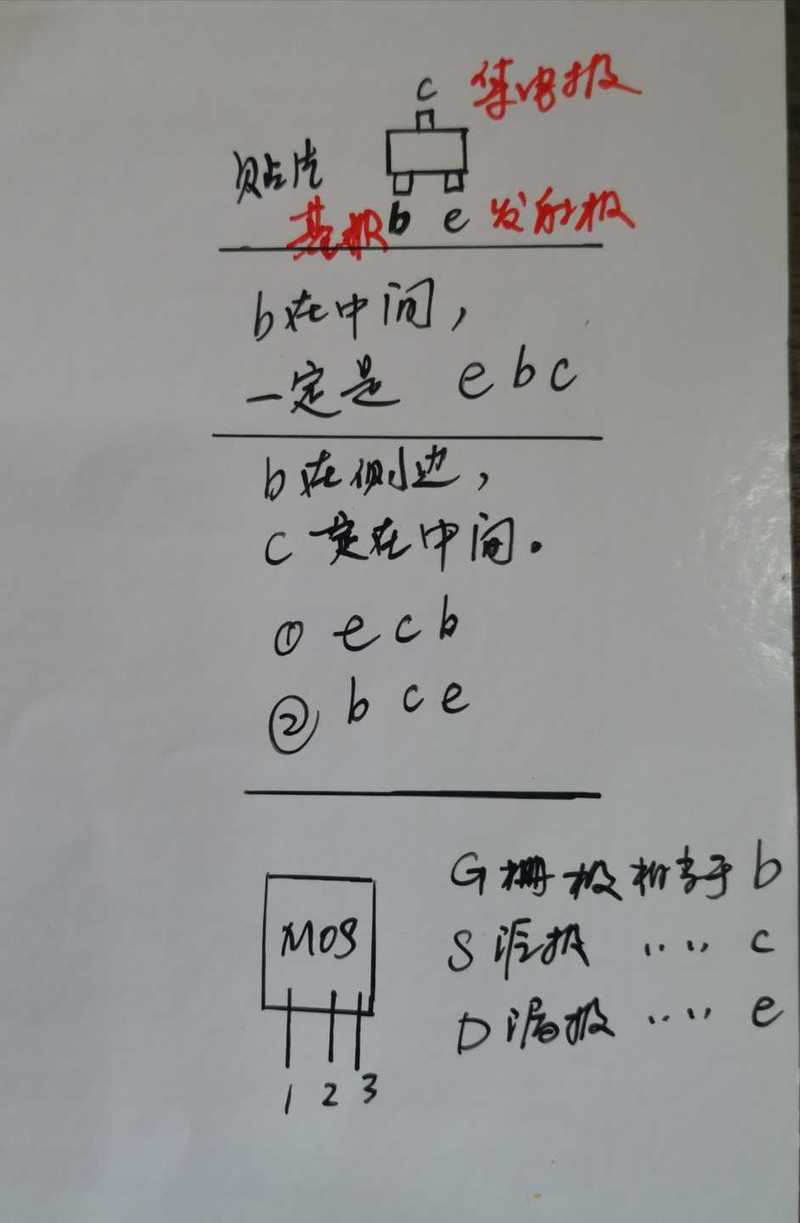

看我的懒方法

hc061218 · 2021-5-18 20:48:14

13912217676 发表于 2021-5-18 18:12
看我的懒方法

这个网红方法确实靠谱！

散淡021 · 2021-5-18 21:41:48

谢谢分享！
这是玩具表的特色，BC小于BE，个别管子会难分别些（改用其它档位）
指针表只能多档确认。

乐在其中110 · 2021-5-19 00:12:10

13912217676 发表于 2021-5-18 18:12
看我的懒方法

我和你图中的记忆方法相同。还真没注意楼主的方法。现在又学了一招。

勇闯沙滩 · 2021-5-19 06:53:37

又学了一招。

chen131578 · 2021-5-19 20:19:24

没注意，不知道通用不。

wgh1027 · 2021-5-19 22:10:46

13912217676 发表于 2021-5-18 18:12
看我的懒方法

高手

wgh1027 · 2021-5-19 22:12:48

乐在其中110 发表于 2021-5-19 00:12
我和你图中的记忆方法相同。还真没注意楼主的方法。现在又学了一招。

学无止境

wgh1027 · 2021-5-19 22:14:10

散淡021 发表于 2021-5-18 21:41
谢谢分享！
这是玩具表的特色，BC小于BE，个别管子会难分别些（改用其它档位）
指针表只能多档确认。 ...

反正比指针表还快

w36936951 · 2021-5-20 06:14:10

PNP与NPN型的表笔接的管脚不同

宇宙123 · 2021-6-9 17:35:26

学习了！！！！

ekommade · 2021-6-11 09:28:56

数字表分辨CE极非常实用的方法！感谢楼主分享！

wgh1027 · 2021-12-31 20:59:34

w36936951 发表于 2021-5-20 06:14
PNP与NPN型的表笔接的管脚不同

没错

wgh1027 · 2021-12-31 21:03:10

ekommade 发表于 2021-6-11 09:28
数字表分辨CE极非常实用的方法！感谢楼主分享！

充分利用数字表分辨率高的特点。
