一个高科技LED灯泡

发表于：2021-6-8 17:09:59 2730
电子产品
行为类别: 其它
产品类别: 台灯_灯相关
电子品牌: 其它
电子产品关键字: 10WLED灯泡

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
一个高科技产品，10W的LED灯泡。

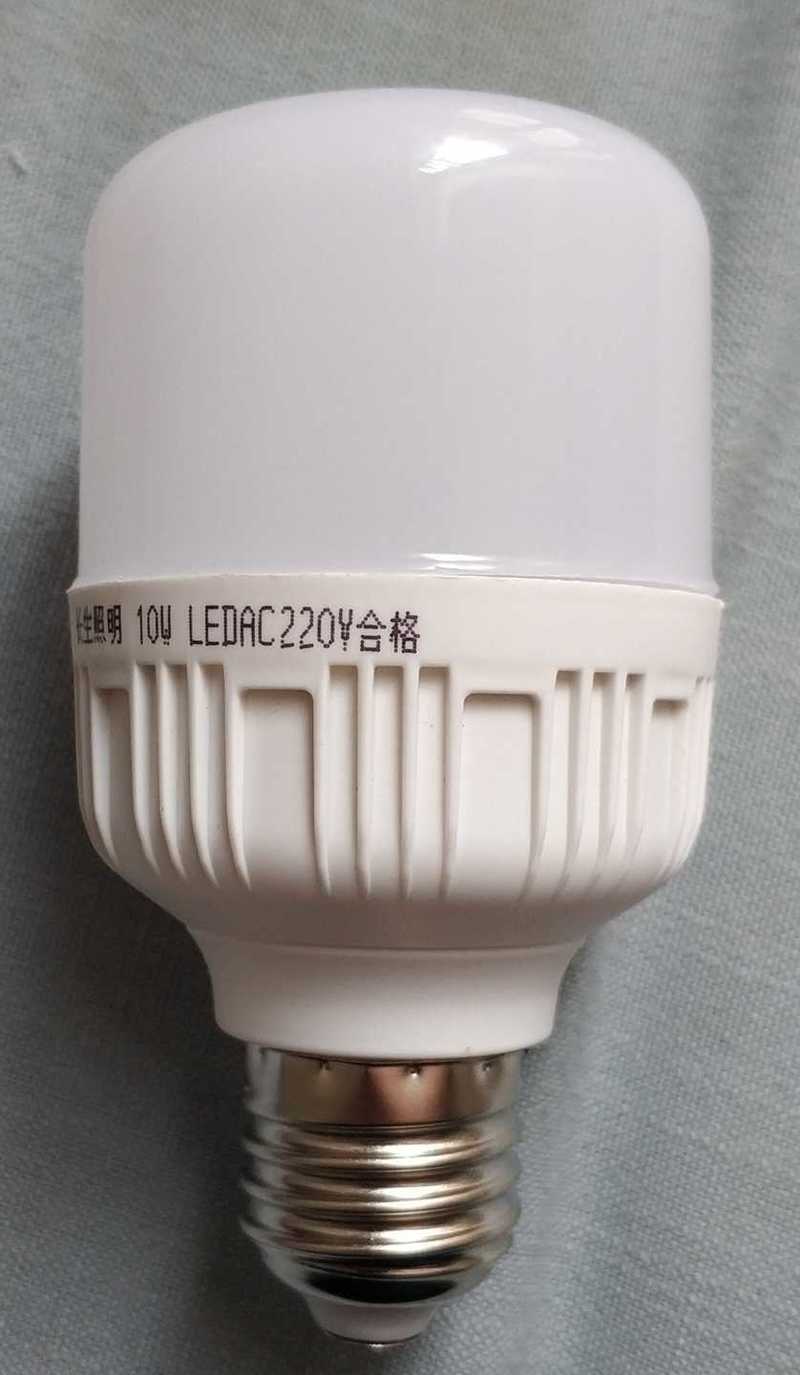

外观

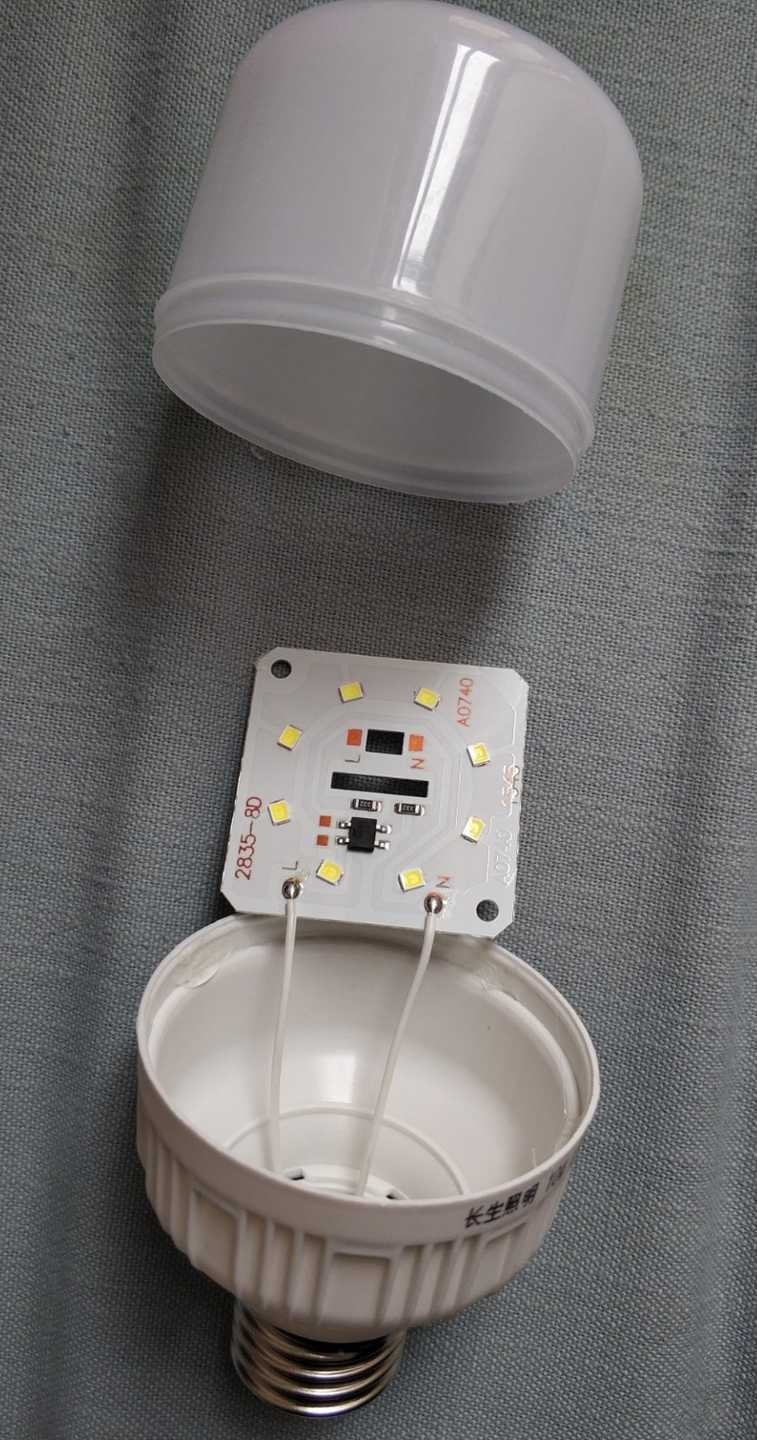

拆开
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（23）

wgh1027 楼主     数字大神 2021-6-8 17:10:55
反正感觉就是很高科技的样子吧。
2021-6-8 17:10:55 回复
wgh1027 楼主     数字大神 2021-6-8 17:34:19

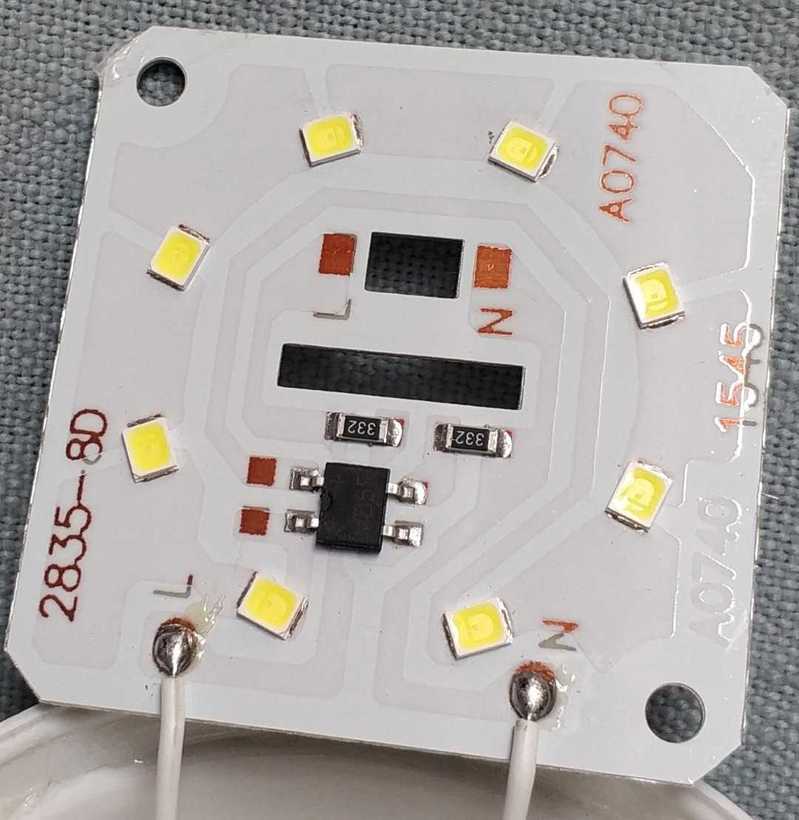

很简洁的电路板
2021-6-8 17:34:19 回复
wgh1027 楼主     数字大神 2021-6-8 17:35:43

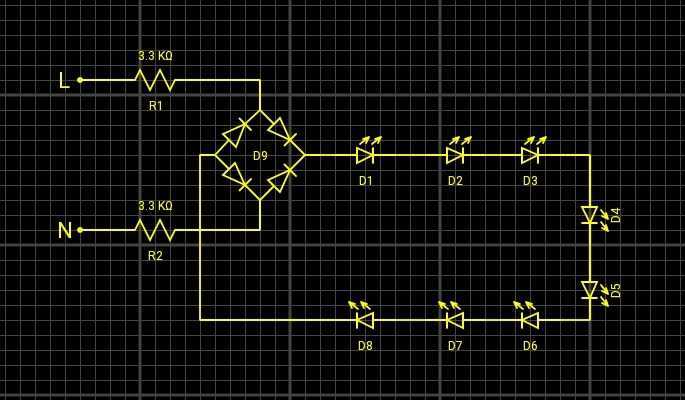

电路图还是必须的
2021-6-8 17:35:43 回复
勇闯沙滩 数字大神 2021-6-8 17:38:29
很简单的。
2021-6-8 17:38:29 回复
tempget 数字斗士 2021-6-8 19:43:08
这种设计，有频闪吧
2021-6-8 19:43:08 回复
13912217676 数字巨人 2021-6-9 06:37:22
无恒流无EMC最起码的保险丝都没有，串联电阻限流，电路精简极致确实是高科技产品
2021-6-9 06:37:22 回复
表述 数字精灵 2021-6-9 07:50:02
只要价格便宜就会有人要的。
2021-6-9 07:50:02 回复
wyl 数字梦想家 2021-6-9 09:00:36
10瓦应该是耗电10瓦吧。因为只有8个灯珠。
2021-6-9 09:00:36 回复
wgsd 数字大神 2021-6-9 09:40:48
wyl 发表于 2021-6-9 09:00
10瓦应该是耗电10瓦吧。因为只有8个灯珠。

想什么呢，这种三无产品，坑死人的，只有大国能见到。
给你个简单计算，一个发光管电压约3V，8*3=24V，电源220V，总功率220VX(220V-24V)/6.6K=6.53W。灯珠功率(220V-24V)/6.6KX24=0.71W。
这里还不包括整流桥的压降，有用的发光功率连10%都不到，超过90%的能量都白白浪费掉了。
这是花钱创造温室效应
2021-6-9 09:40:48 回复
wgh1027 楼主     数字大神 2021-6-9 13:27:14
wgsd 发表于 2021-6-9 09:40
想什么呢，这种三无产品，坑死人的，只有大国能见到。
给你个简单计算，一个发光管电压约3V，8*3=24V，电 ...

实测3W左右
2021-6-9 13:27:14 回复
wgh1027 楼主     数字大神 2021-6-9 13:29:48

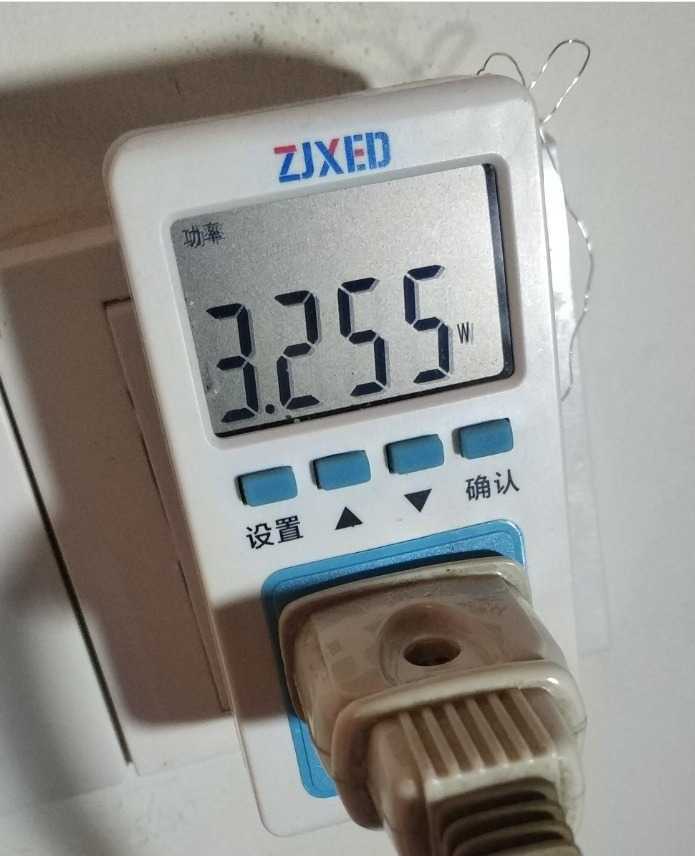

功率3.2W
2021-6-9 13:29:48 回复
wgh1027 楼主     数字大神 2021-6-9 13:30:52

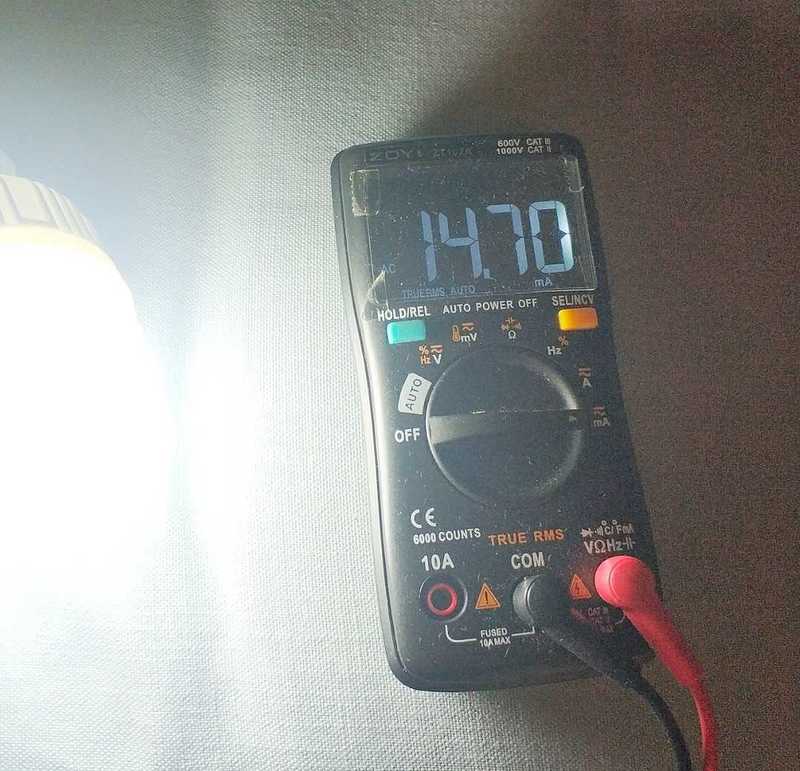

电流14mA
2021-6-9 13:30:52 回复
wgh1027 楼主     数字大神 2021-6-9 13:32:21
wyl 发表于 2021-6-9 09:00
10瓦应该是耗电10瓦吧。因为只有8个灯珠。

实耗电3.2W
2021-6-9 13:32:21 回复
wgh1027 楼主     数字大神 2021-6-9 13:33:04
tempget 发表于 2021-6-8 19:43
这种设计，有频闪吧

哈哈，你懂的
2021-6-9 13:33:04 回复
wgsd 数字大神 2021-6-9 14:33:31
wgh1027 发表于 2021-6-9 13:32
实耗电3.2W

哈哈，是高科技，标注10W，按你的线路图应在6W多些，实测却3W多点，是你的表不准呢，还是你画的线路图有问题？测量方式…
深奥，深奥。
2021-6-9 14:33:31 回复
wgh1027 楼主     数字大神 2021-6-10 00:35:03
哈哈LED灯珠的电压不都是3V的。
2021-6-10 00:35:03 回复
wgsd 数字大神 2021-6-10 08:34:52
wgh1027 发表于 2021-6-10 00:35
哈哈LED灯珠的电压不都是3V的。

哈哈，哈哈，哈哈，LED电压1.8V、2V、3V、6V、9V也行，  220V也都不是220V，可以在你的图上标注上各点测试电压，再设法让这神秘的高科技与奥妙的测量仪器，给出一个符合客观规律的实测结果，也让大家学习下真实的  搞客机
2021-6-10 08:34:52 回复
wgh1027 楼主     数字大神 2021-6-10 09:34:54
wgsd 发表于 2021-6-10 08:34
哈哈，哈哈，哈哈，LED电压1.8V、2V、3V、6V、9V也行，  220V也都不是220V，可以在你的图上标注上各点测 ...

哈哈我能说灯珠电压是18V的吗
2021-6-10 09:34:54 回复
wgh1027 楼主     数字大神 2021-6-10 09:36:55

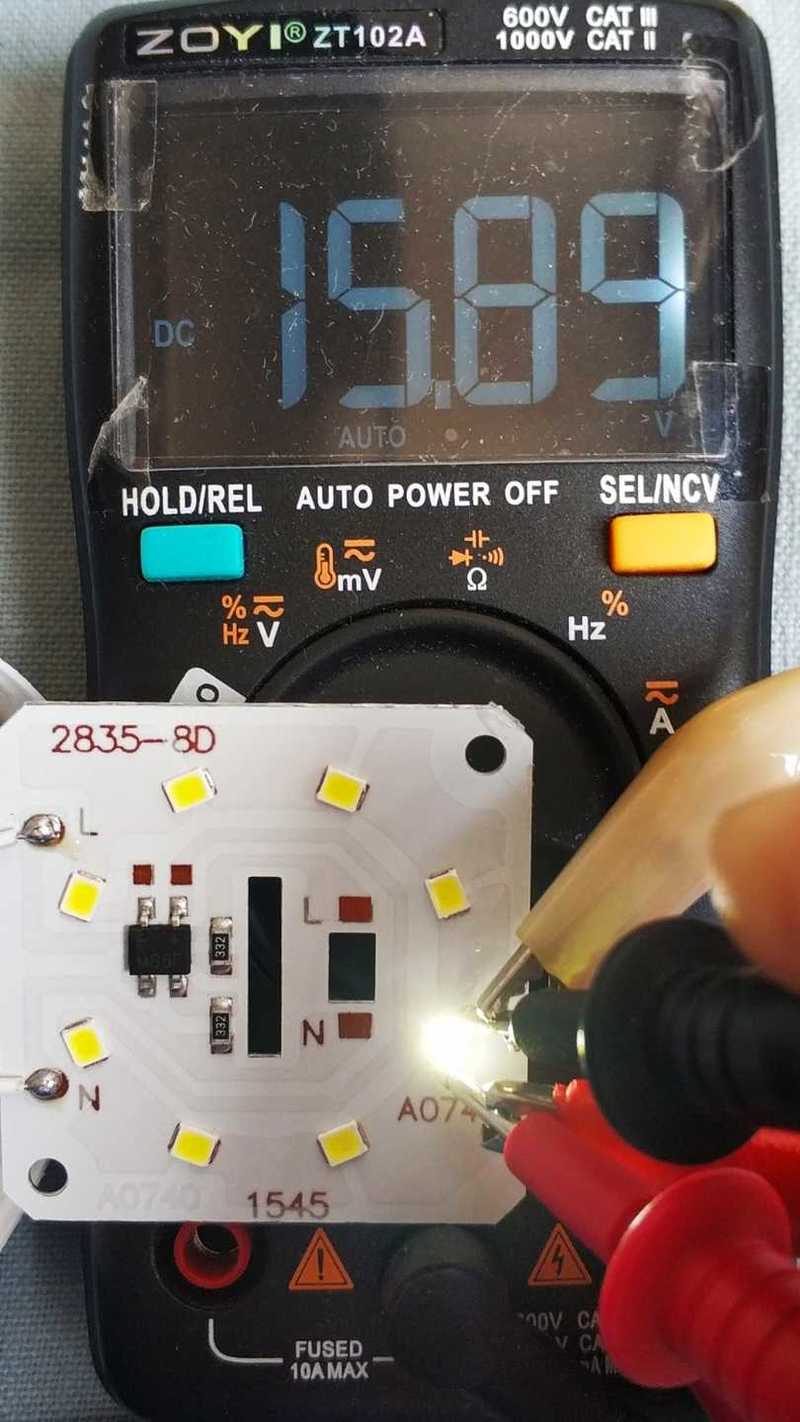

测量一下
2021-6-10 09:36:55 回复
