数字万用表快速区分稳压二极管和普通二极管的方法

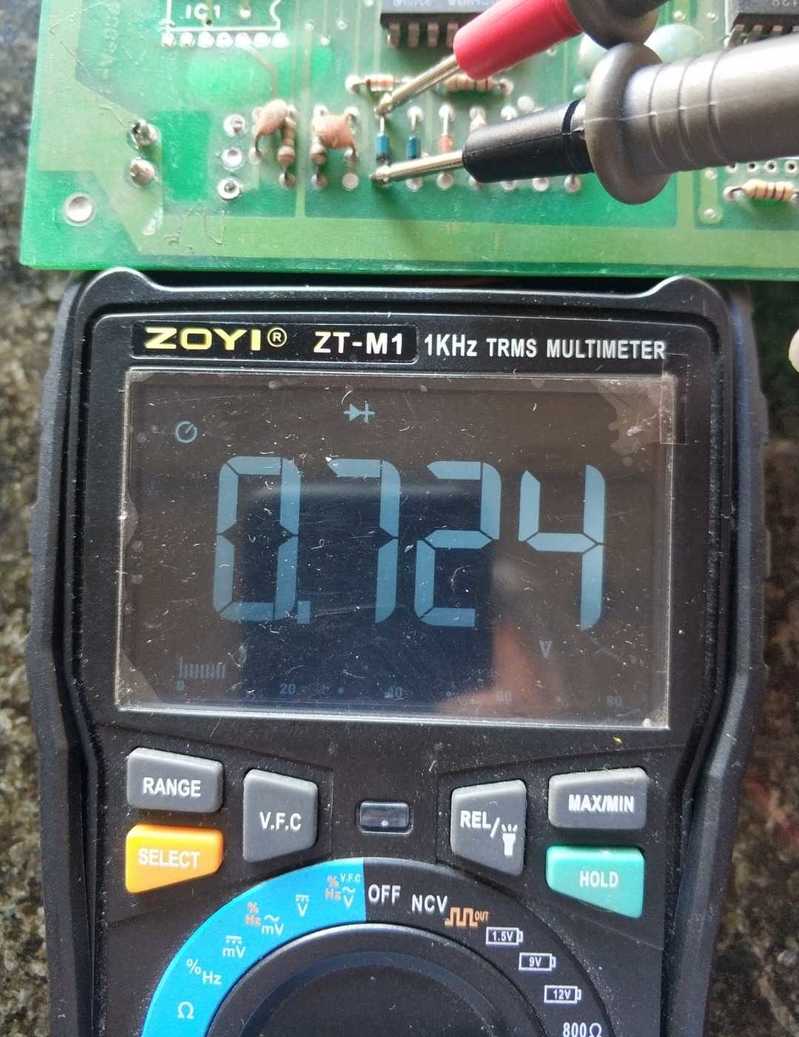

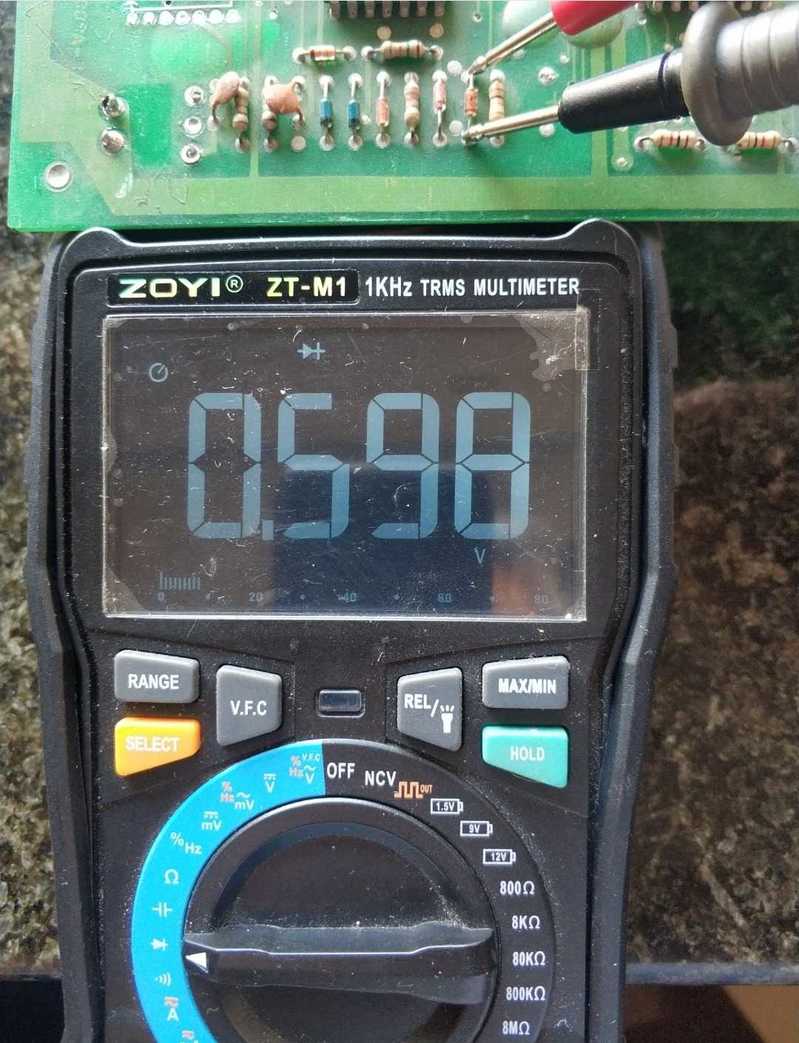

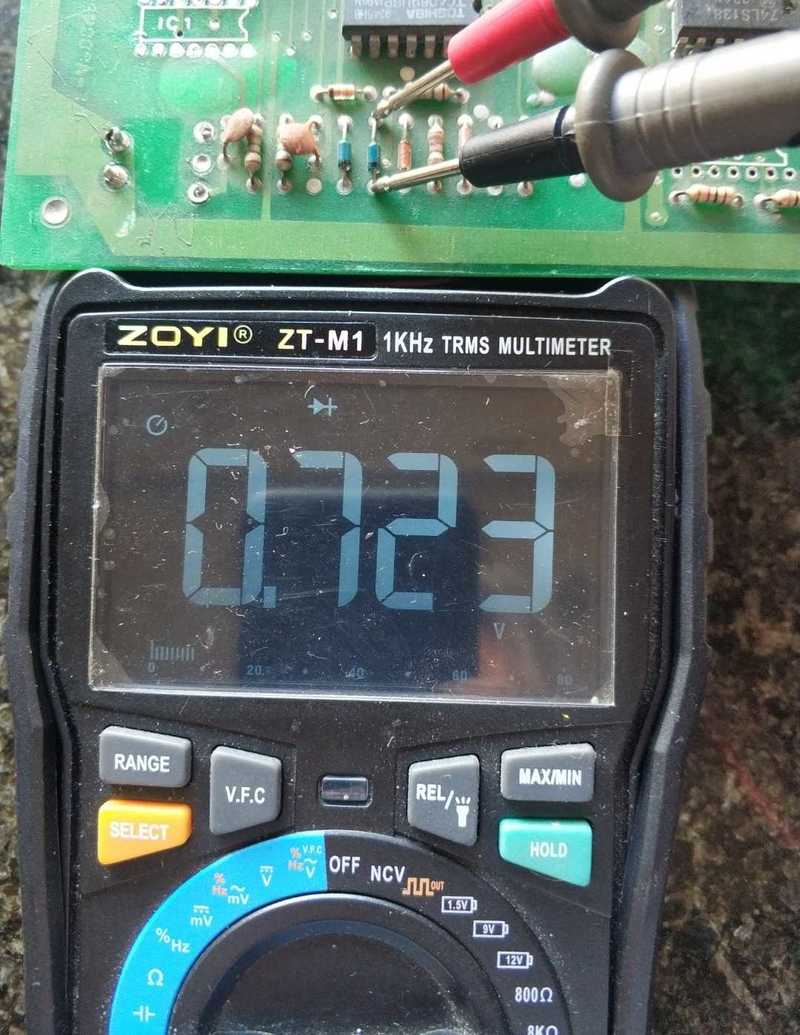

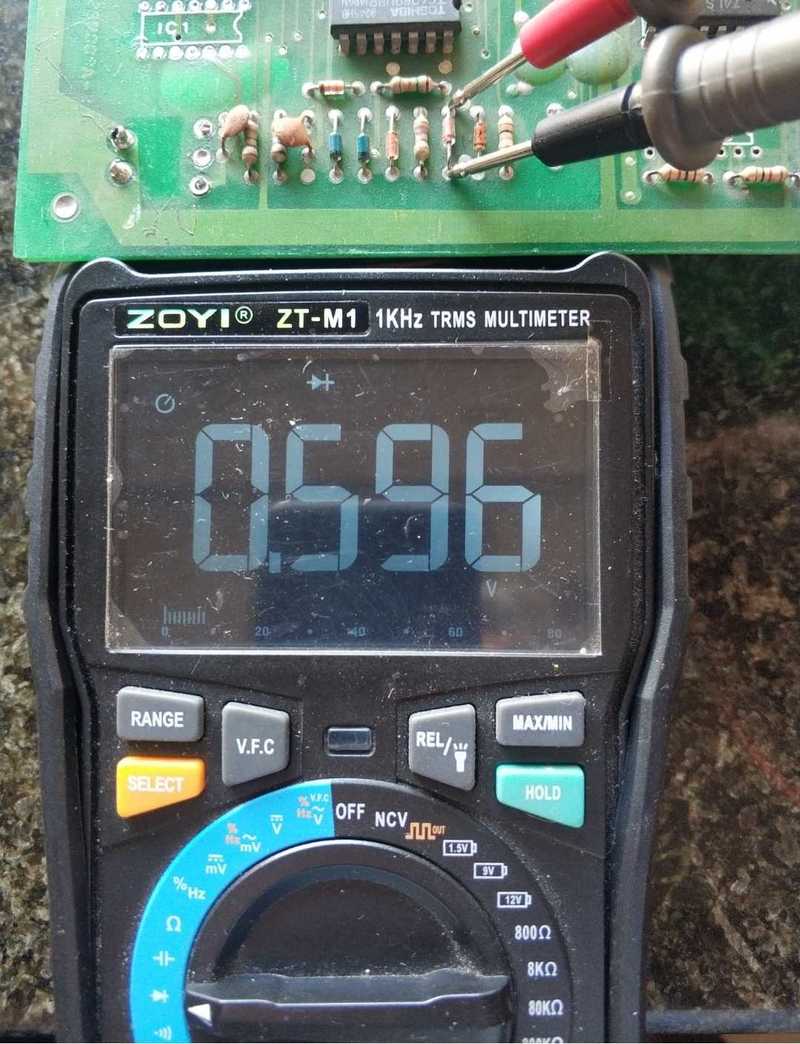

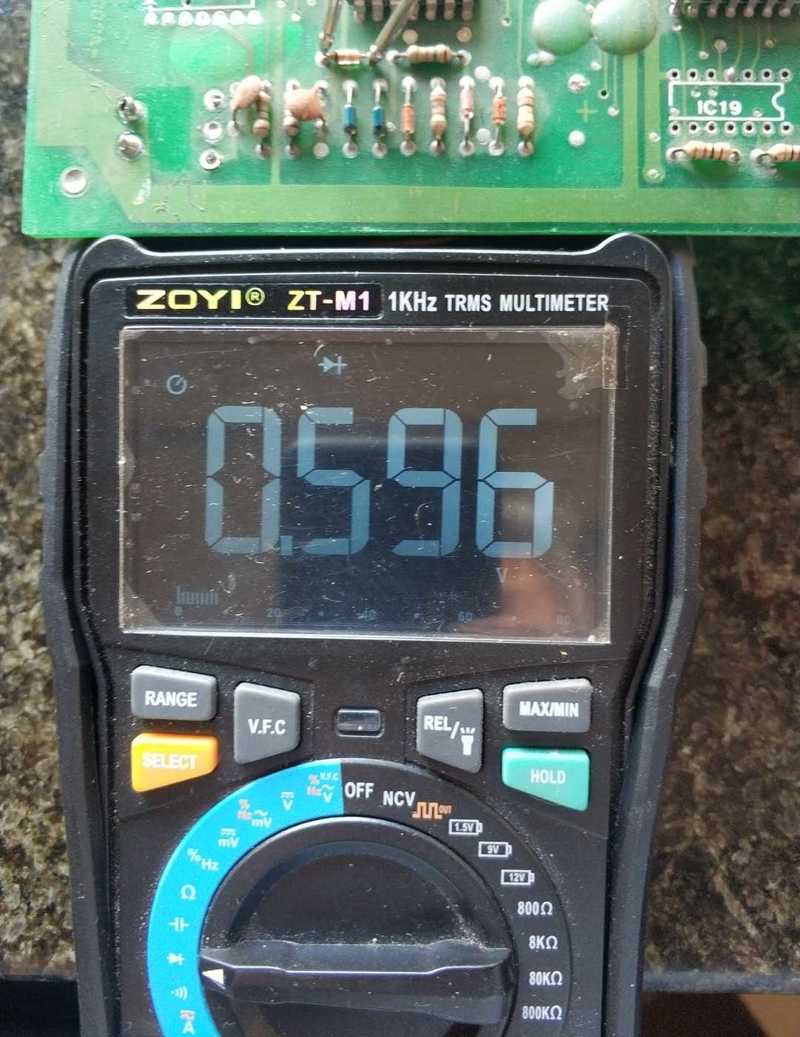

如图,用二极管档测量,通常稳压管都在0.7V左右,而整流管或者普通二极管都是0.6V左右。
稳压管



整流管


收藏
送赞
分享

评分

参与人数 1仪表币 +10 收起 理由
散淡021 + 10 赞一个!

查看全部评分总评分 : 仪表币 +10

发表回复

评论列表(16)

wgh1027 楼主     数字大神 2021-6-17 12:50:09
稳压管的黄金分界线

0.68
2021-6-17 12:50:09 回复
wgsd 数字大神 2021-6-17 13:50:47
wgh1027 发表于 2021-6-17 12:50
稳压管的黄金分界线

0.68

测试2CWx稳压管看看?
2021-6-17 13:50:47 回复
wanwenhao1 数字梦想家 2021-6-17 16:55:34

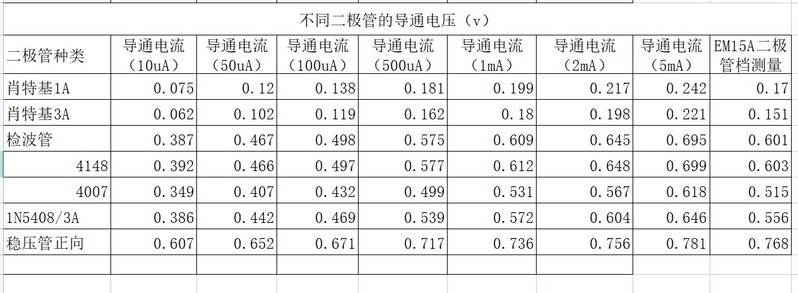

我曾经测试过,见附表,确实稳压管的正向压降比同材料的整流管要大一些。

2021-6-17 16:55:34 回复

点评

看了你的表,再组合其它档位,那就更可靠了
2021-6-17 17:25

评分

参与人数 1仪表币 +10 收起 理由
散淡021 + 10 赞一个!

查看全部评分总评分 : 仪表币 +10

散淡021 数字大神 2021-6-17 17:23:25
谢谢分享

能大致区别大多数,就实用
2021-6-17 17:23:25 回复
散淡021 数字大神 2021-6-17 17:28:45
wgsd 发表于 2021-6-17 13:50
测试2CWx稳压管看看?

手上没有
方便的话,测个分享
谢谢
2021-6-17 17:28:45 回复
散淡021 数字大神 2021-6-17 18:54:28
wgh1027 发表于 2021-6-17 12:50
稳压管的黄金分界线

0.68

谢谢分享

应该是这数值左右吧
刚试了一下,
不同表的二极档有差异
2021-6-17 18:54:28 回复
wgh1027 楼主     数字大神 2021-6-17 19:55:11
wgsd 发表于 2021-6-17 13:50
测试2CWx稳压管看看?

2CW管不用测,一看就知道了。
2021-6-17 19:55:11 回复
wgh1027 楼主     数字大神 2021-6-17 19:56:35
wanwenhao1 发表于 2021-6-17 16:55
我曾经测试过,见附表,确实稳压管的正向压降比同材料的整流管要大一些。



测试很详细,谢谢分享!
2021-6-17 19:56:35 回复
wgh1027 楼主     数字大神 2021-6-17 20:01:03
散淡021 发表于 2021-6-17 17:23
谢谢分享

能大致区别大多数,就实用

对于玻封管分辨率很高
2021-6-17 20:01:03 回复
wgh1027 楼主     数字大神 2021-6-17 20:11:23
散淡021 发表于 2021-6-17 18:54
谢谢分享

应该是这数值左右吧

当然是左右了。

2021-6-17 20:11:23 回复
wgsd 数字大神 2021-6-17 21:36:11
wgh1027 发表于 2021-6-17 19:55
2CW管不用测,一看就知道了。

玻璃封装的你也能看出?
标准的上面都有标注。
2021-6-17 21:36:11 回复
勇闯沙滩 数字大神 2021-6-18 06:40:27
这也算是个经验吧。
2021-6-18 06:40:27 回复
表述 数字精灵 2021-6-18 07:50:28
以前还真没有注意过这个,回头测几个看看。
2021-6-18 07:50:28 回复
13912217676 数字巨人 2021-6-18 08:04:44
对于在路大致判断二极管的类型确实是个快捷的方法。如需精确判断,一般我都是接人一个可调数字可调电源,给二极管的负极(箭头端)施加正电压,调节电压旋钮增加电压值。如果电压稳定在某个值不再上升,这个就是稳压二极管且当前显示值就是该管子的稳压值;如果可调电源的电压值不断上升跟没接零件一样,那么这个管子就不是稳压管
2021-6-18 08:04:44 回复
ekommade 数字大师 2021-6-18 11:01:59
谢谢各位大师的分享,真的很实用!
2021-6-18 11:01:59 回复
