一块LED灯板

发表于：2021-6-18 14:04:35 1672
电子产品
行为类别: 数据_资料_电路图
产品类别: 台灯_灯相关
电子品牌: 其它
电子产品关键字: LED灯

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

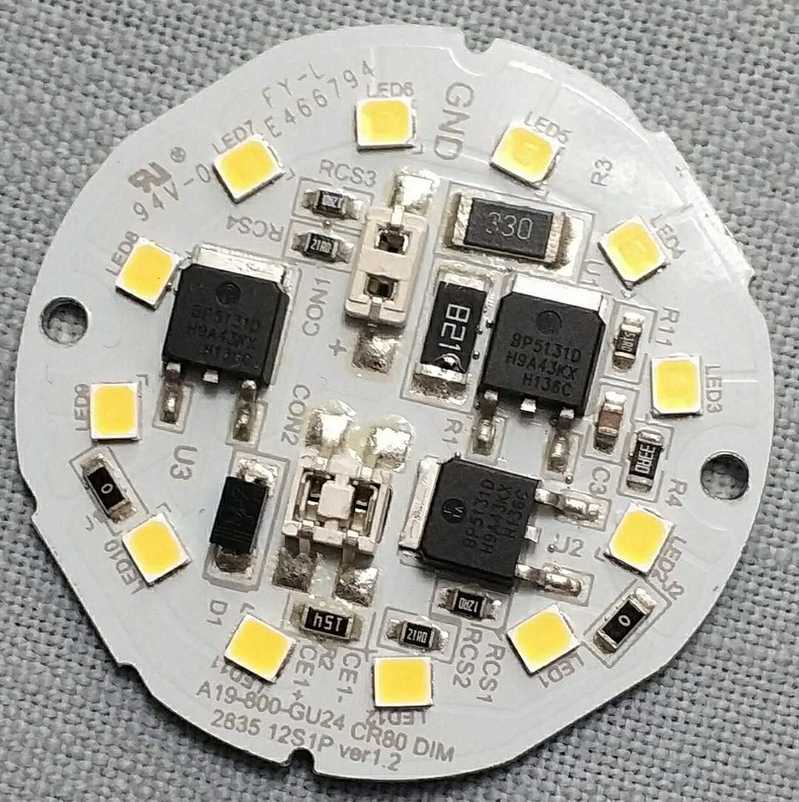

一块LED灯泡电路板，电路有点复杂，应该算是比较高端的吧。

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

wgh1027 楼主     数字大神 2021-6-18 14:06:49

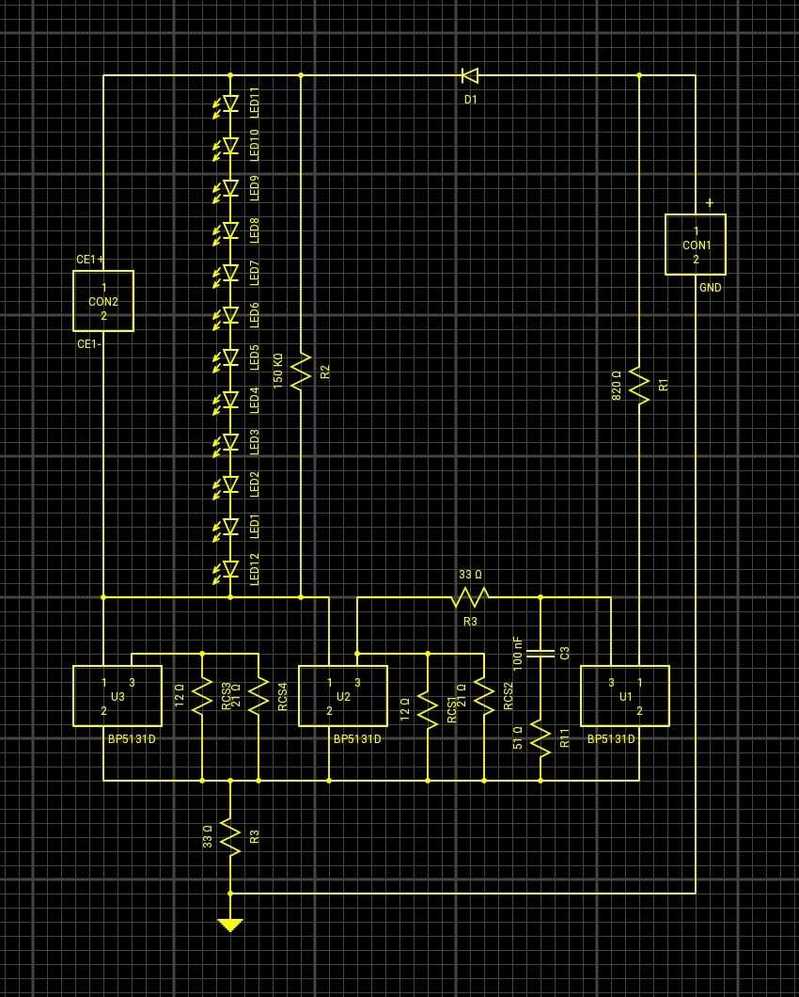

画了一下电路图


有三个恒流驱动芯片
2021-6-18 14:06:49 回复
wgh1027 楼主     数字大神 2021-6-18 14:09:11

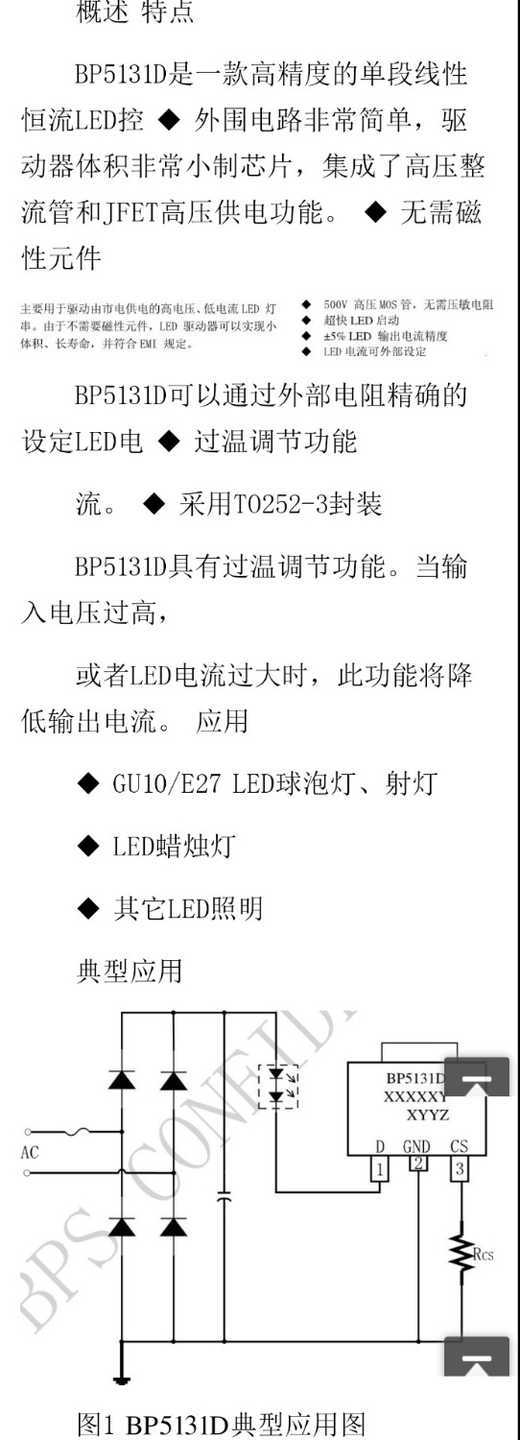

恒流芯片资料

2021-6-18 14:09:11 回复
wgh1027 楼主     数字大神 2021-6-18 14:10:42
搞不懂为什么要用三片恒流芯片。
2021-6-18 14:10:42 回复
勇闯沙滩 数字大神 2021-6-18 14:59:20
简单的事情弄复杂了。
2021-6-18 14:59:20 回复
wzj9944 数字梦想家 2021-6-18 16:30:22
算是你堆料吗？哈哈哈
2021-6-18 16:30:22 回复
wgh1027 楼主     数字大神 2021-6-18 19:36:17
勇闯沙滩 发表于 2021-6-18 14:59
简单的事情弄复杂了。

U2、U3并联使用增加电流作用可以理解，而U1就不知道做什么用了。
2021-6-18 19:36:17 回复
wgh1027 楼主     数字大神 2021-6-18 19:37:02
wzj9944 发表于 2021-6-18 16:30
算是你堆料吗？哈哈哈

哈哈，哈哈
2021-6-18 19:37:02 回复
喜欢就好 数字精灵 2021-6-18 20:30:06
用料实在，谢谢分享
2021-6-18 20:30:06 回复
wgh1027 楼主     数字大神 2021-6-19 21:45:06
喜欢就好 发表于 2021-6-18 20:30
用料实在，谢谢分享

喜欢就好
2021-6-19 21:45:06 回复
