7000表对开关电源的测试

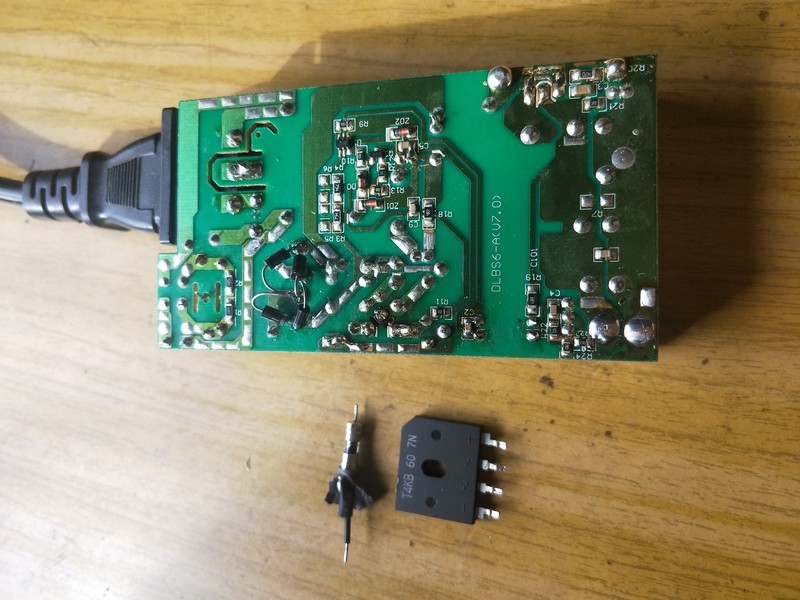

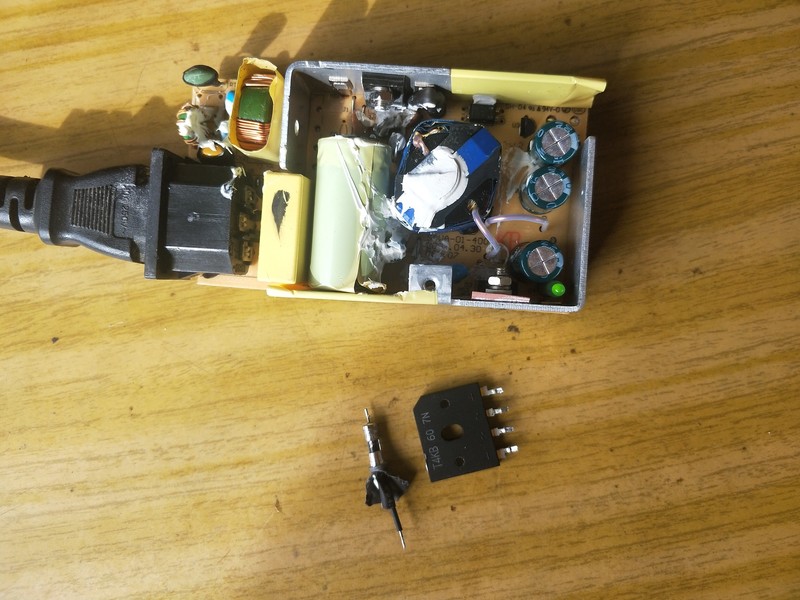

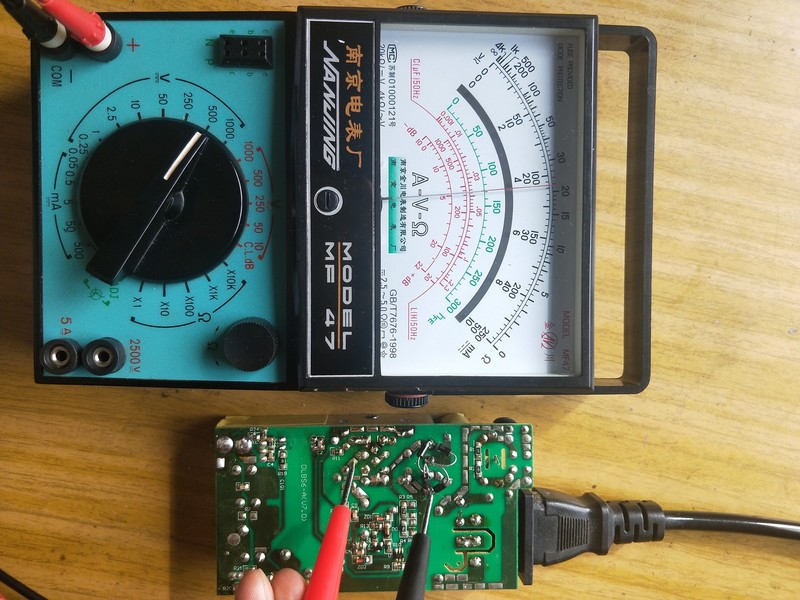

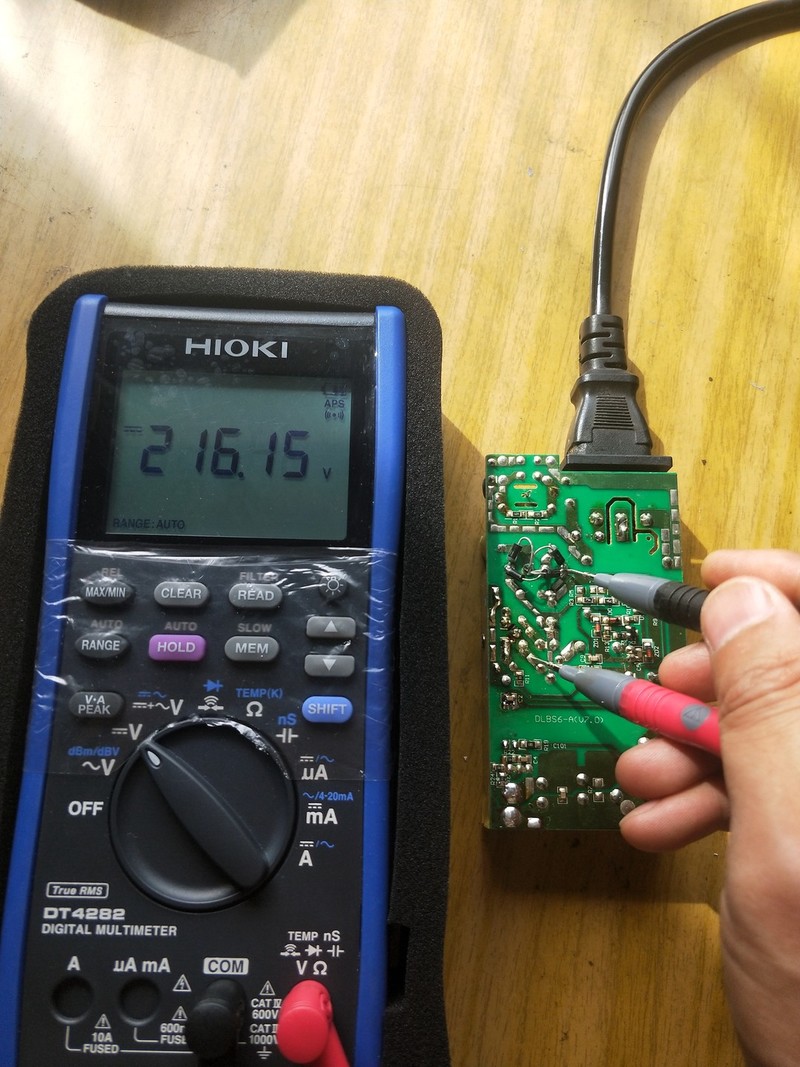

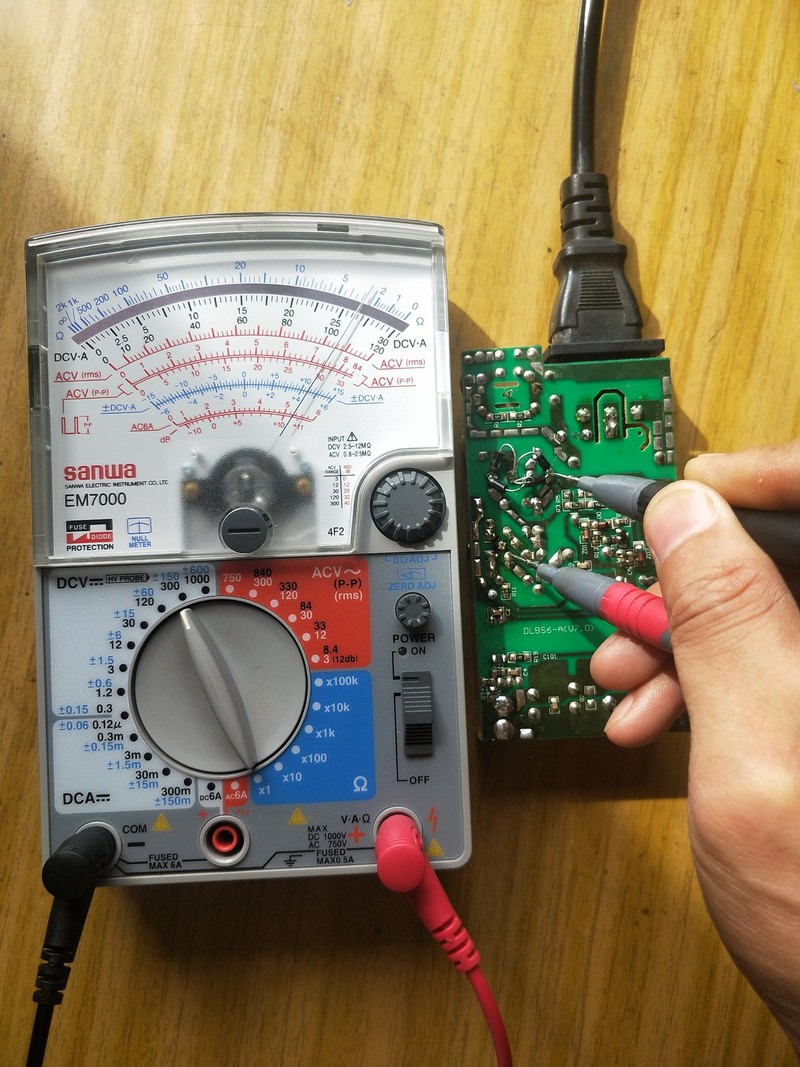

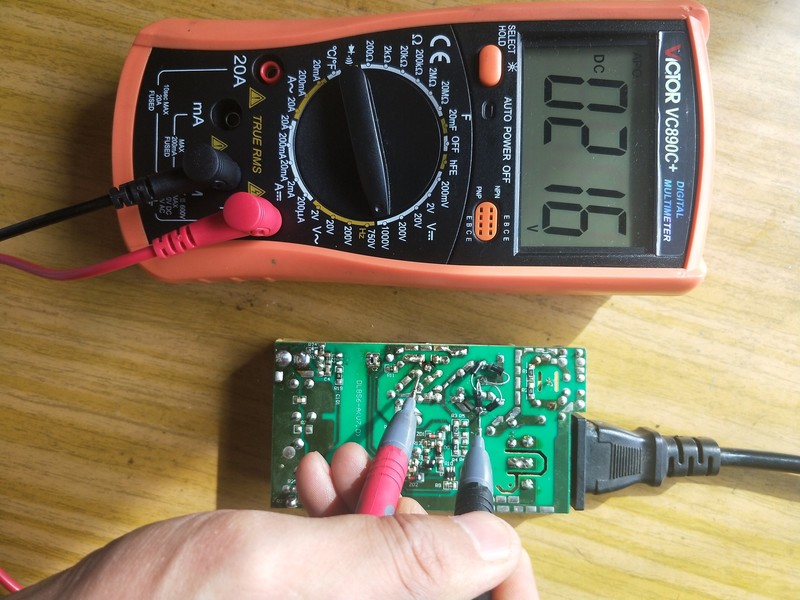

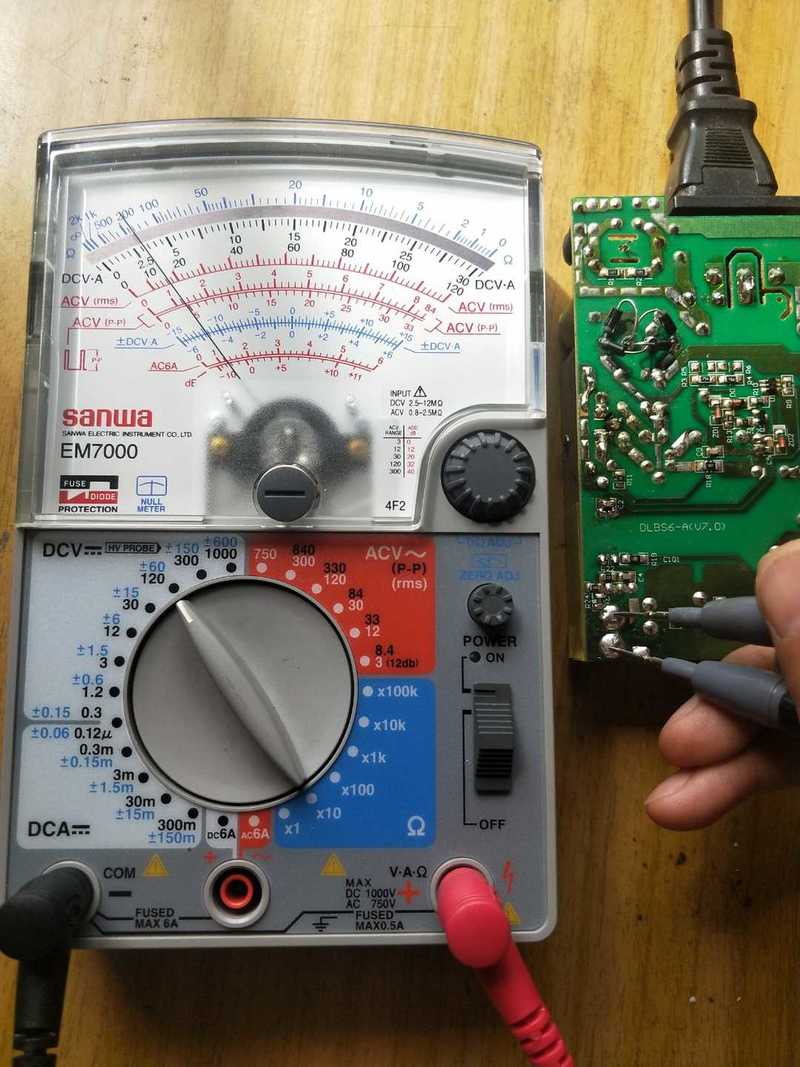

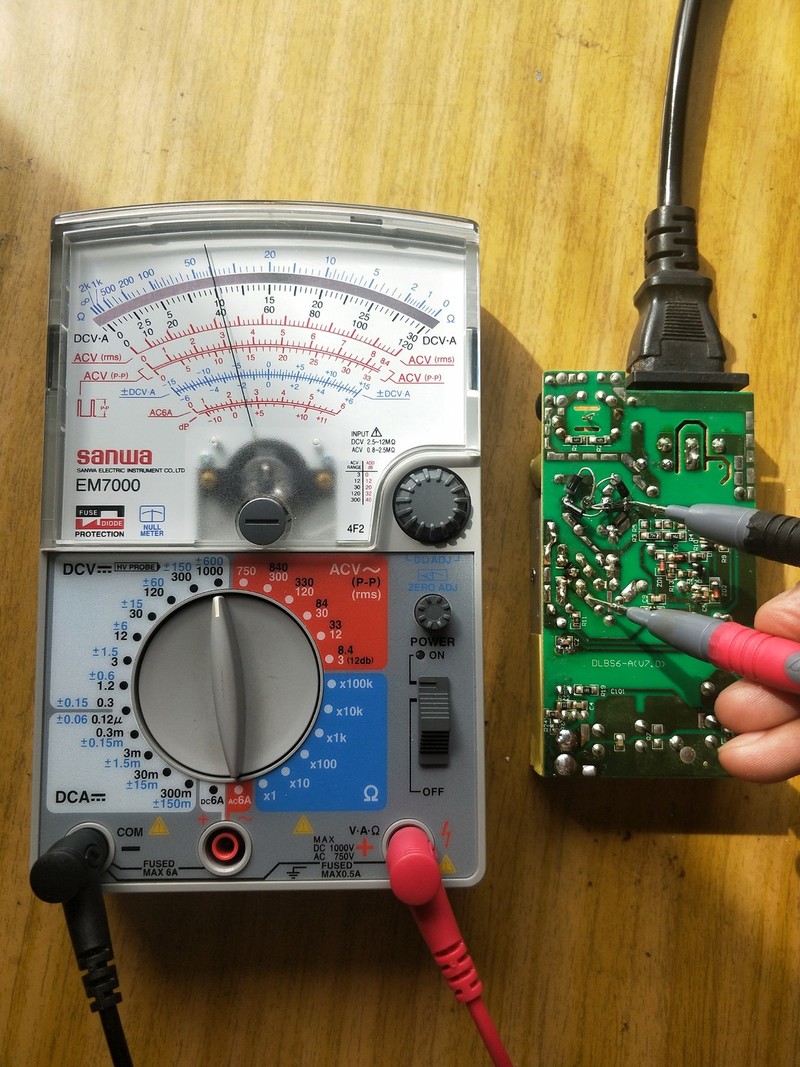

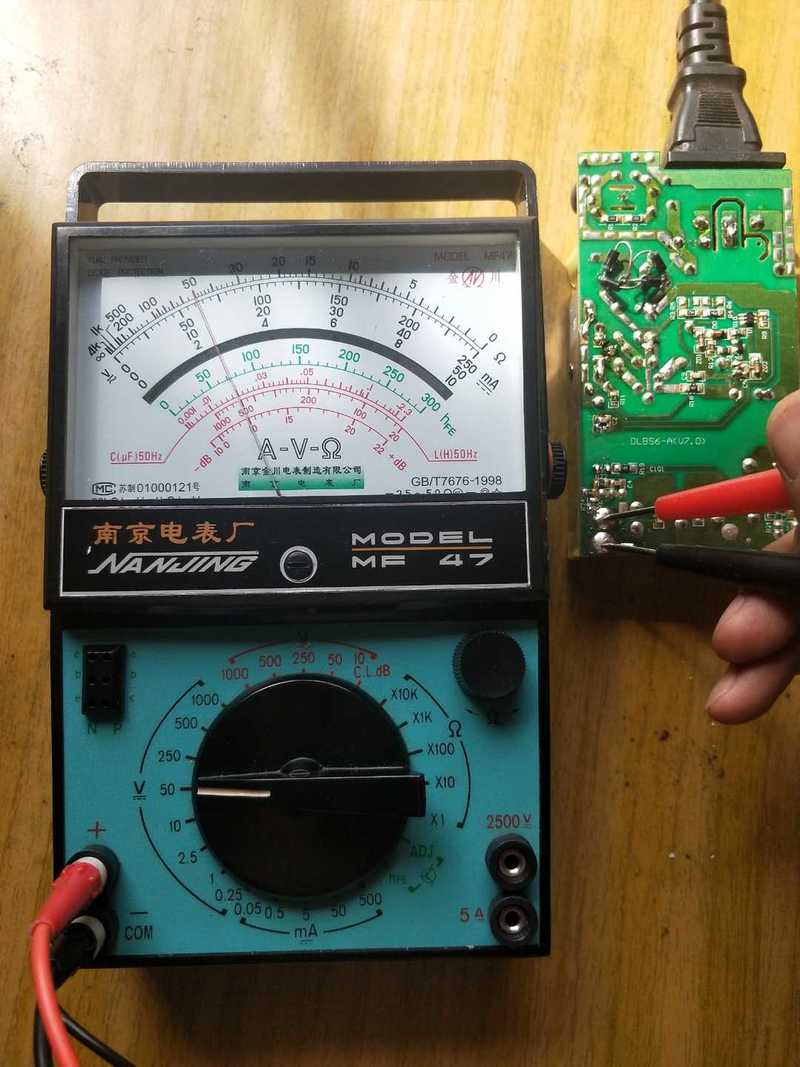

为了验证昨天某人用7000表对开关电源开关管的测量，电压偏高，今天修好一个笔记本电源，一个保险个桥堆坏了，修好后，用不同的表对电源开关管测量发现7000表的确测量数据明显是偏高，300V档和1000V测得电压各不相同，1000V测电压更高，47型表测量数据对比数字表完胜，为什么会是这个问题，大家来讨论一下！

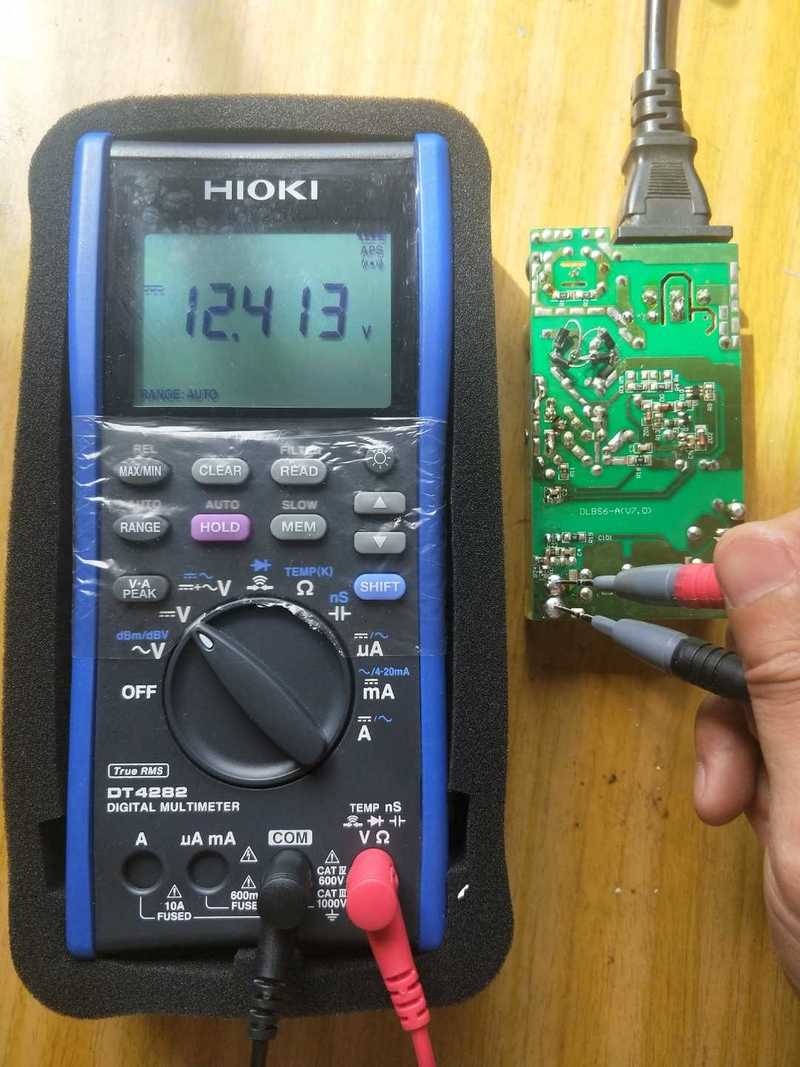

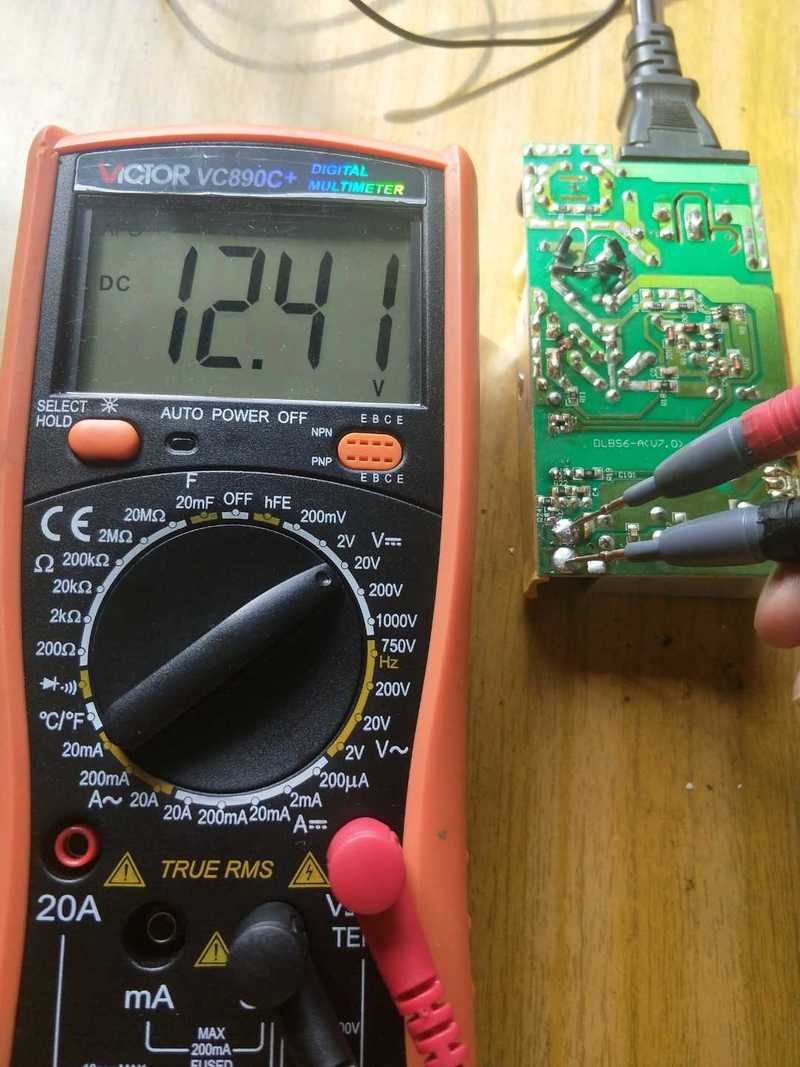

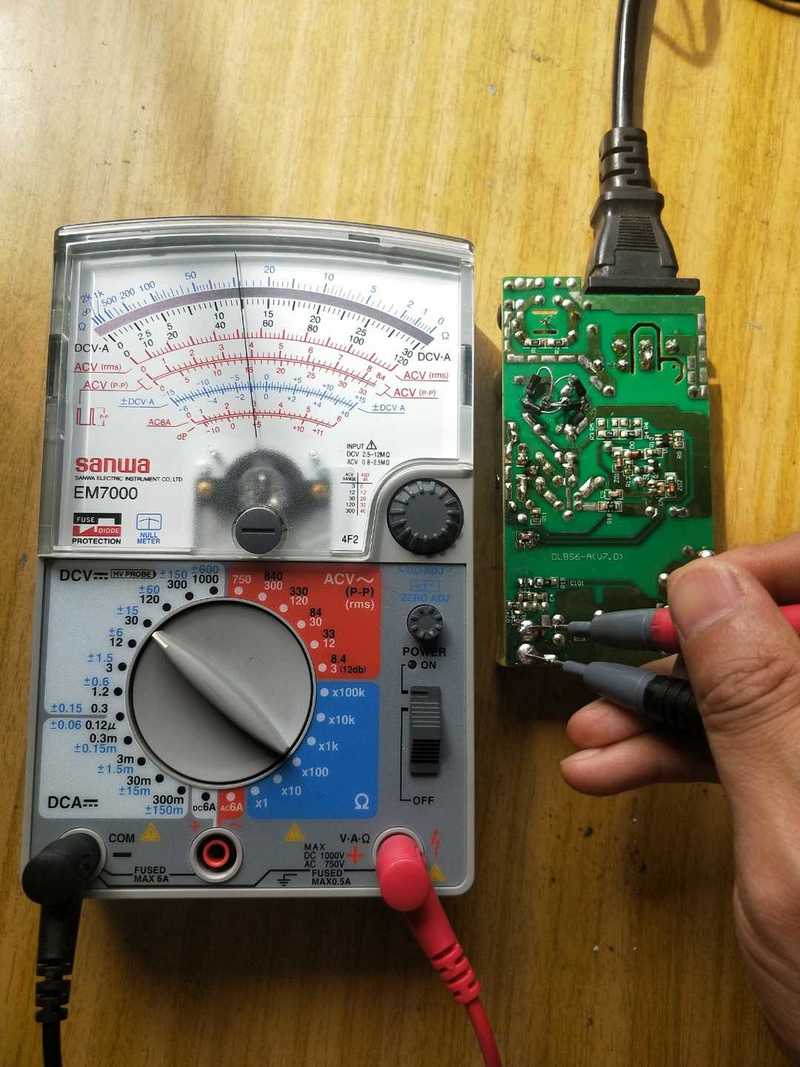

下面测量电源输出的直流电压，所有表数据一致，唯有7000测开关管(楼上)电压会偏高！

没必要纠结，开关电源频率较高，各表设计取向不同，不能以此定胜负。如同跑车与飞机比百米加速，跑车大多占优，你能坐跑车去澳大利亚吗

wgsd 发表于 2021-7-15 11:25
没必要纠结，开关电源频率较高，各表设计取向不同，不能以此定胜负。如同跑车与飞机比百米加速，跑车大多占 ...

老王，你是段子手，快手抖音需要你！哈哈

一个47打天下！{:9005:}

hc061218 发表于 2021-7-15 13:19
一个47打天下！{:9005:}

的确

谢谢分享

测量原理不同，这个还真的不好比较优劣。

你拿4282的AC+DC档位测量一下，会是另一个数值。开关管C极电压并不是单纯的直流电压

13912217676 发表于 2021-7-15 20:26
你拿4282的AC+DC档位测量一下，会是另一个数值。开关管C极电压并不是单纯的直流电压 ...

这个是，脉冲电压，就像半波整流这个电压，又比半波强。但好表，个个能测量的，就做得不好表，就不行。最考验表了

光速飞行 发表于 2021-7-15 20:32
这个是，脉冲电压，就像半波整流这个电压，又比半波强。但好表，个个能测量的，就做得不好表，就不行。最 ...

不同的表测量开关电源的C极电压会测出不同的数值，因为C极的电压不是纯净的DC电压，而且各种表的交流取样频点不一样，测量值不同就不足为奇了

13912217676 发表于 2021-7-15 20:41
不同的表测量开关电源的C极电压会测出不同的数值，因为C极的电压不是纯净的DC电压，而且各种表的交流取样 ...

好的表，同一个电压源，一般差别不大，最多１０伏电压，差大的基本是不行的表，质量很差的表。像289C，4282，台表以上，基本差不大，非常接近的。

hc061218 发表于 2021-7-15 13:19
一个47打天下！{:9005:}

高度赞同，47表除了精度差点，可以满足很多场合的维修测量。

duron_ff202006 发表于 2021-7-15 20:52
高度赞同，47表除了精度差点，可以满足很多场合的维修测量。

是的，老哪种，不是电路板，都能测量这个电，老５００表也行。

13912217676 发表于 2021-7-15 20:26
你拿4282的AC+DC档位测量一下，会是另一个数值。开关管C极电压并不是单纯的直流电压 ...

对的，是不纯直流，有交流成分的，这是工频干扰，看看数字表不管胜利还是日置测量直流电压不会是这么高的电压！

HD123 发表于 2021-7-15 20:56
对的，是不纯直流，有交流成分的，这是工频干扰，看看数字表不管胜利还是日置测量直流电压不会是这么高的 ...

为什么人家多玩，干嘛，玩多表就知道了，少玩就少知道很多东西，花钱是个好东西。

光速飞行 发表于 2021-7-15 20:55
是的，老哪种，不是电路板，都能测量这个电，老５００表也行。

如果判断是电路板线路和元件干扰造成的，在表针前装个低通电路如何呢？E7000毕竟是比较贵的表，而且楼主前期的测量纯直流和电阻也很准。。。。

13912217676 发表于 2021-7-15 20:41
不同的表测量开关电源的C极电压会测出不同的数值，因为C极的电压不是纯净的DC电压，而且各种表的交流取样 ...

首先机械表不像4282那样可以测AC+DC，测直流就是直流，那么直流电里含有工频干扰就得过滤掉！像47型机械表就不会有这问题！

duron_ff202006 发表于 2021-7-15 21:08
如果判断是电路板线路和元件干扰造成的，在表针前装个低通电路如何呢？E7000毕竟是比较贵的表，而且楼主 ...

不能测量这个电压的表很多，像UT７１E，１０００元的表，也不能测量这个电压，所以这表也不好卖。改装比买个新的还贵。我手上有很多不行的表，VC890，2000多，UT71E，1000多，EM7000，600 多，还有些一，二百的数字表，指针表，一大堆表。

这个电压源每个表不一样。
