万用表测量电力电容

wgh1027 发表于 2021-8-15 11:21

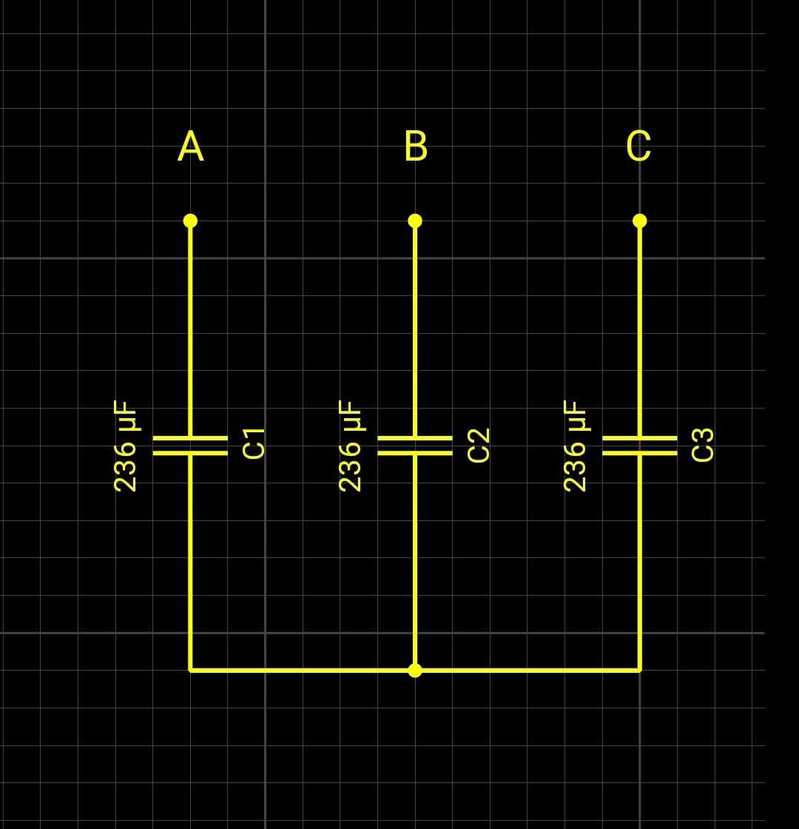

里面结构大概是这样子吧

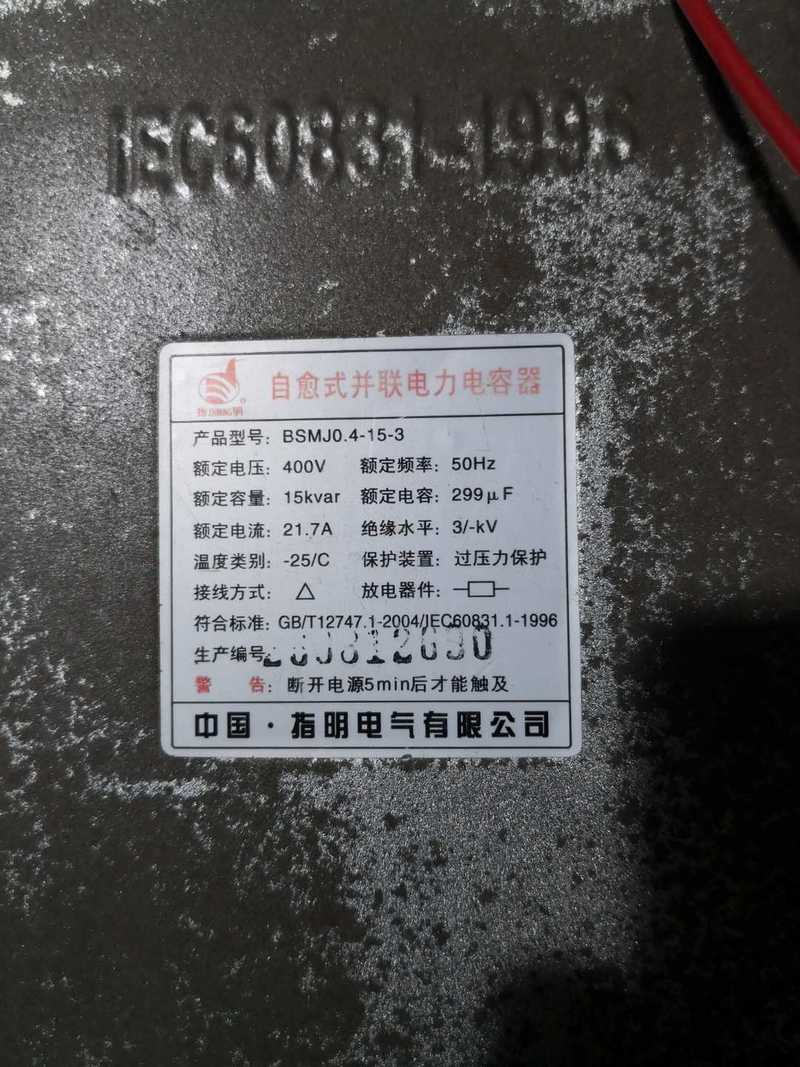

看我的电容铭牌，三角形△接法

13912217676 发表于 2021-8-15 21:56
看我的电容铭牌，三角形△接法

三角接法是对的，电容利用率高。看来标的容量是总容量，这样也符合测量结果。

wgsd 发表于 2021-8-16 08:42

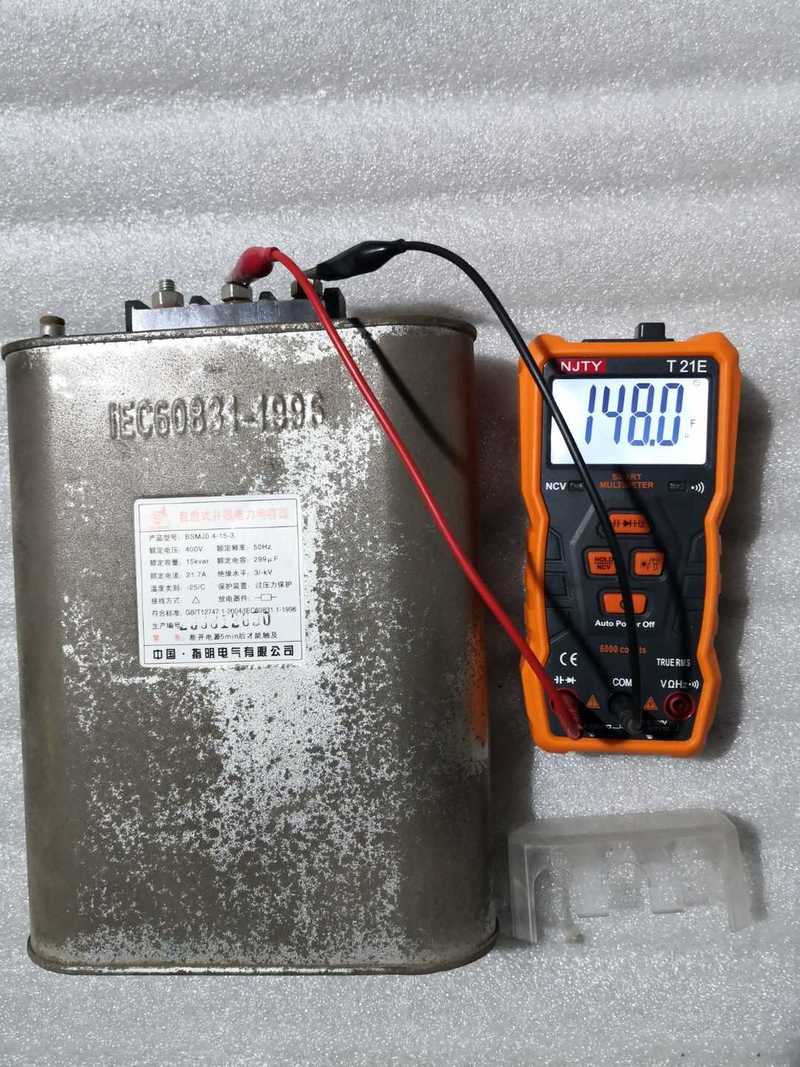

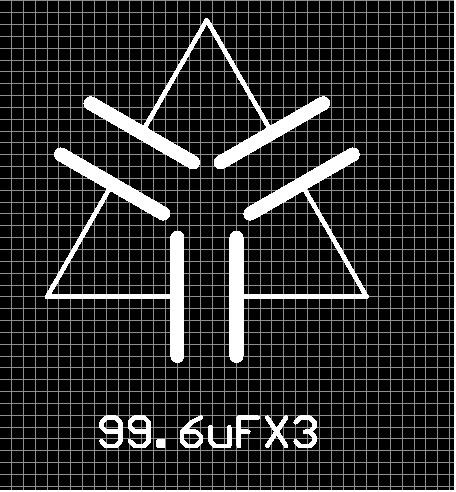

标注值为总容量299uF，单体容量99.6uF。内部三角形△接法，万用表测量任意两个点的容量2串1并，理论值为149.4测量值148，完全吻合

13912217676 发表于 2021-8-15 21:50

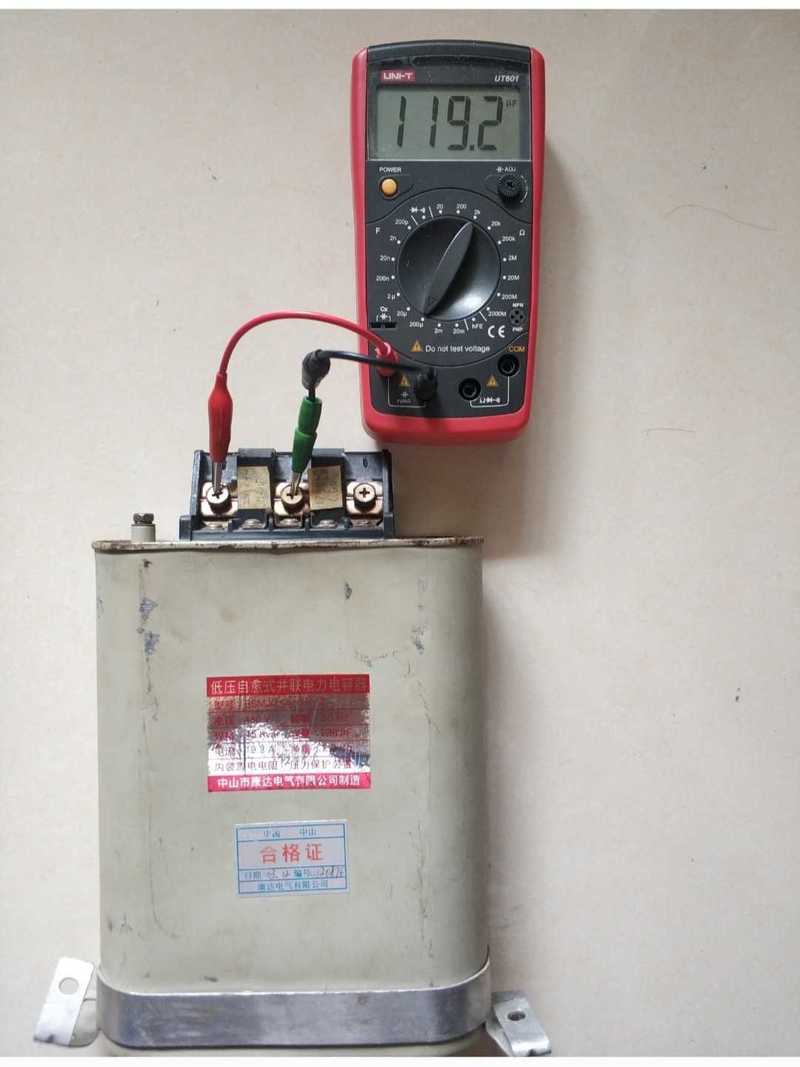

翻箱倒柜，我也倒腾出一个。哈哈够雄伟吧？

400V的已经不合时宜了

13912217676 发表于 2021-8-15 21:56
看我的电容铭牌，三角形△接法

角接对电容耐压要求比较高。

wgsd 发表于 2021-8-16 08:30
三角接法是对的，电容利用率高。看来标的容量是总容量，这样也符合测量结果。 ...

额定电容量角接就是三个电容的总容量，星接就是单个电容的容量。

wgh1027 发表于 2021-8-16 16:42
额定电容量角接就是三个电容的总容量，星接就是单个电容的容量。

估计不会用星接，效率太低了，3倍的总容量才等同于1倍的总容量角接。
以你的电容为例，如果星接，总容量得236uFX3=708uF，才能得到线间118uF的容量。而角接，总容量236uF即可得到线间118uF的容量。

13912217676 发表于 2021-8-14 19:54
电容轻蔑地对万用表瞟了一眼：滚

哈哈，被你的幽默给逗笑了

13912217676 发表于 2021-8-14 19:54
电容轻蔑地对万用表瞟了一眼：滚

说的好！！！
