万用表测量电力电容

*发表于：2021-8-14 19:29:52* 3205 来自手机 · 发表于：2021-8-14 19:29:52

您需要登录才可以下载或查看，没有账号？立即注册

x

用万用表测量一下电力电容的容量。

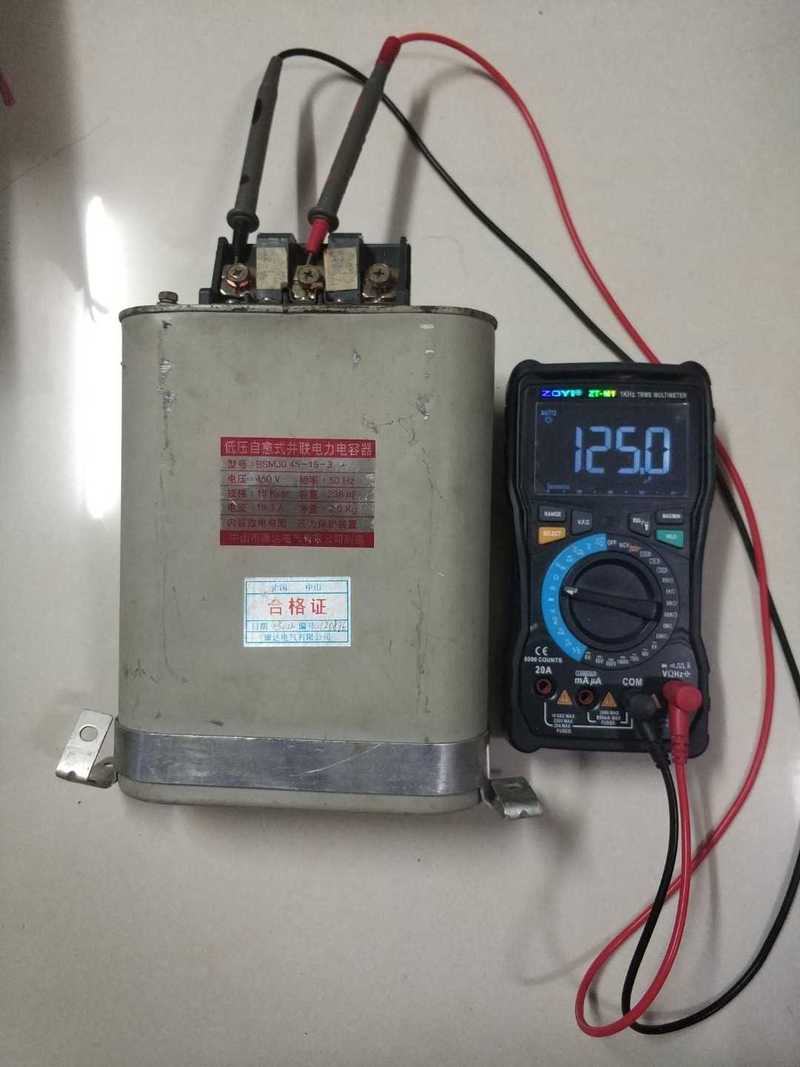

先测AB相

wgh1027 · 2021-8-14 19:31:15

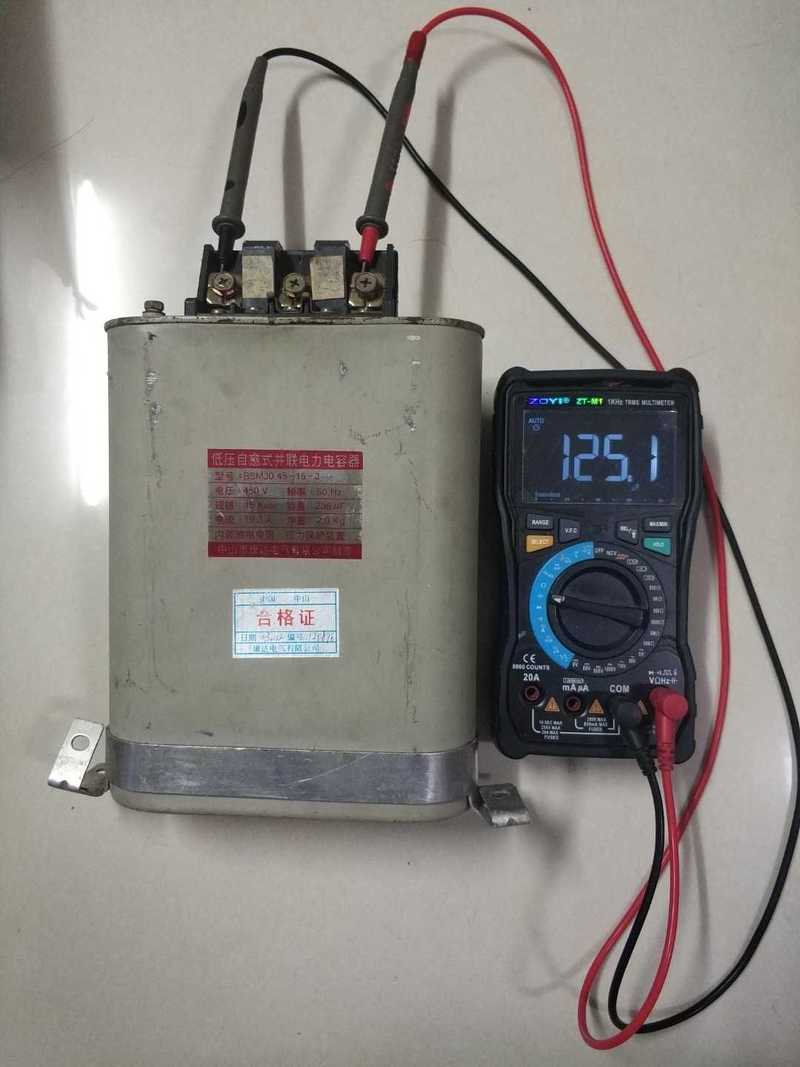

再测AC相

wgh1027 · 2021-8-14 19:32:39

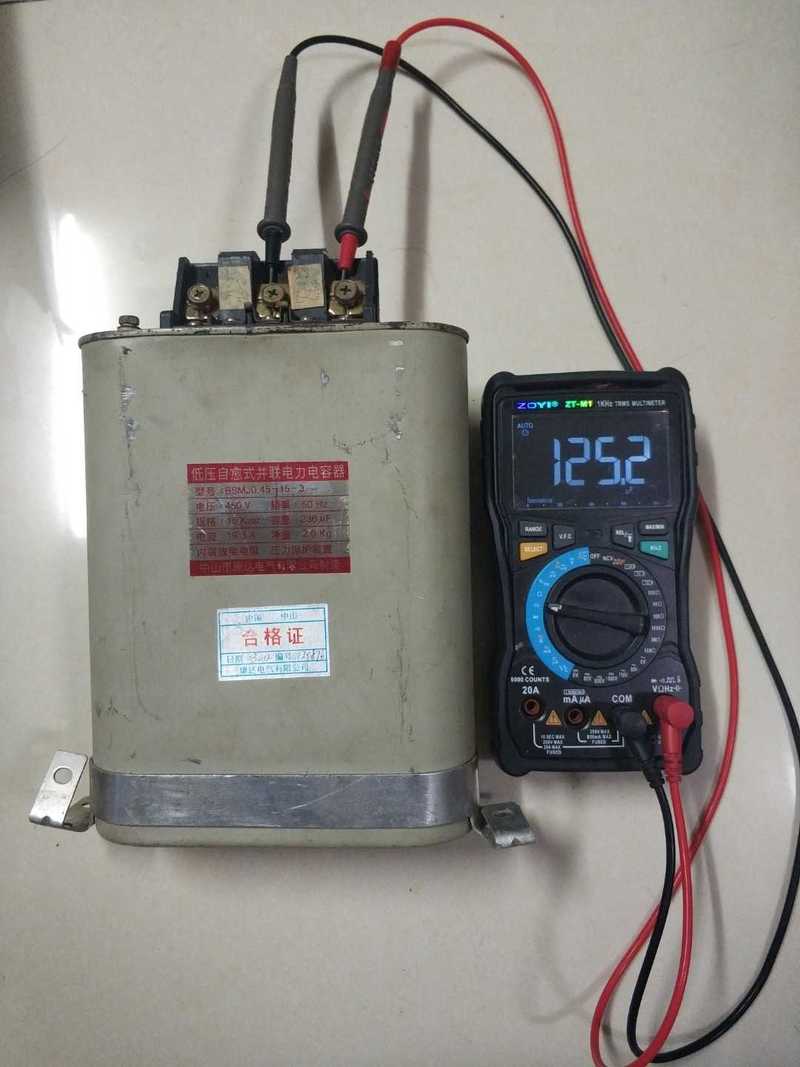

BC相容量

wgh1027 · 2021-8-14 19:35:00

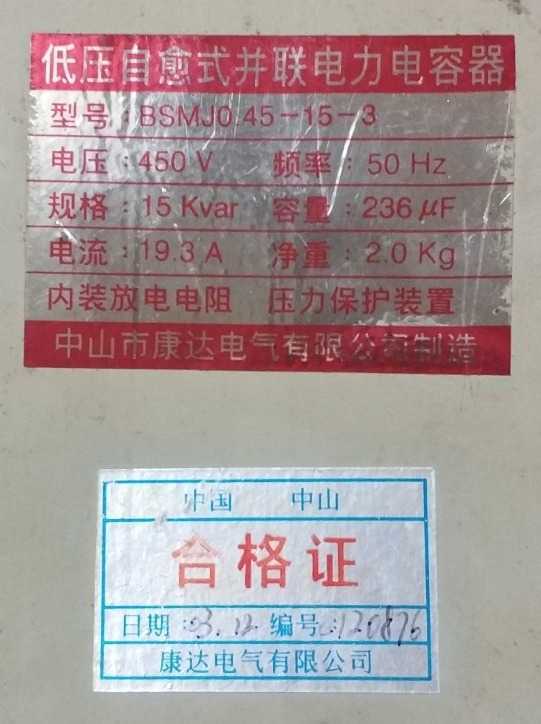

铭牌数据

13912217676 · 2021-8-14 19:54:13

电容轻蔑地对万用表瞟了一眼：滚

hc061218 · 2021-8-14 19:57:09

里面啥结构？给画个草图学习学习

wgh1027 · 2021-8-14 20:55:01

hc061218 发表于 2021-8-14 19:57
里面啥结构？给画个草图学习学习

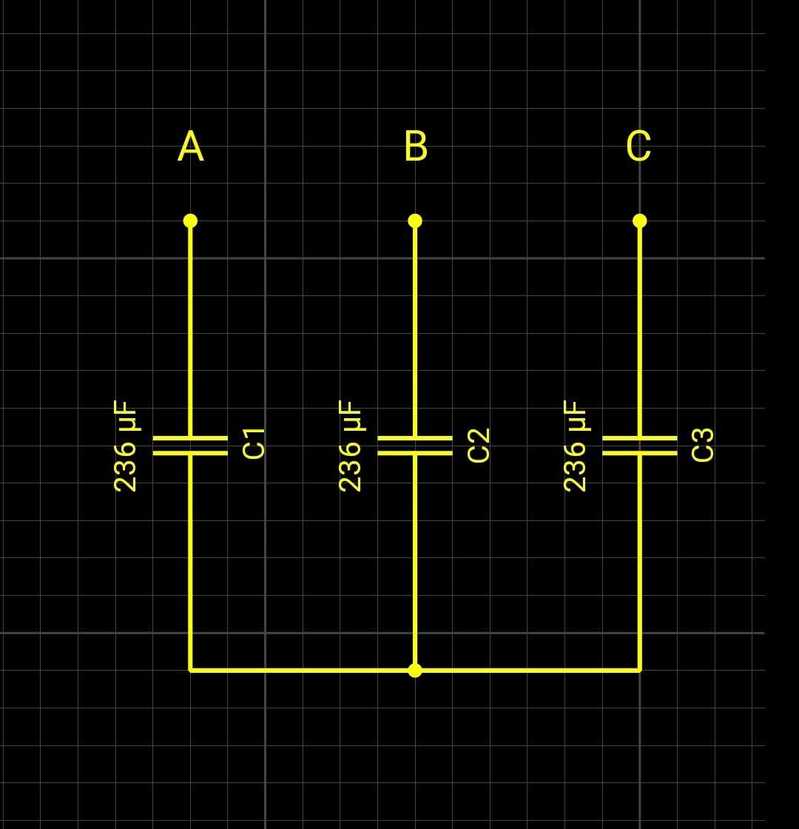

就三个星接或者角接的电容装在里面吧

wgh1027 · 2021-8-14 20:55:52

13912217676 发表于 2021-8-14 19:54
电容轻蔑地对万用表瞟了一眼：滚

哈哈，哈哈

HD123 · 2021-8-14 23:07:31

13912217676 发表于 2021-8-14 19:54
电容轻蔑地对万用表瞟了一眼：滚

哈哈哈哈哈哈，人才

wgsd · 2021-8-14 23:09:27

本帖最后由 wgsd 于 2021-8-14 23:37 编辑

表超标了

wgsd · 2021-8-14 23:41:44

236uF串联等于118uF。误差5.9%了

喜欢就好 · 2021-8-15 00:03:52

谢谢楼主分享！

勇闯沙滩 · 2021-8-15 05:23:49

2公斤重，肚子里面有货。

散淡021 · 2021-8-15 08:39:39

谢谢分享

wgh1027 · 2021-8-15 11:21:27

hc061218 发表于 2021-8-14 19:57
里面啥结构？给画个草图学习学习

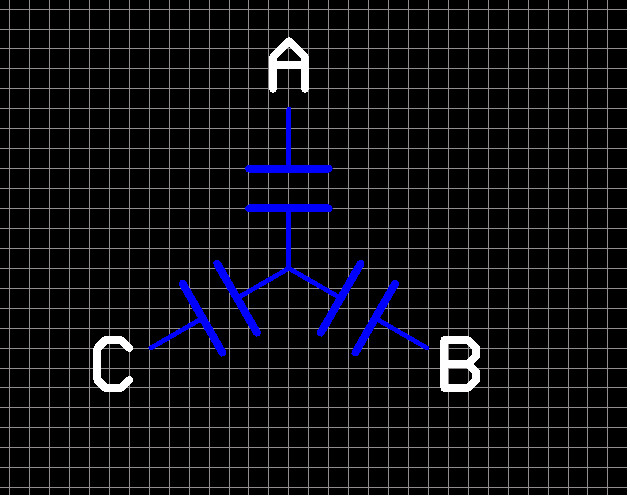

里面结构大概是这样子吧

hc061218 · 2021-8-15 11:31:07

wgsd 发表于 2021-8-14 23:09
表超标了

原来如此

wgh1027 · 2021-8-15 11:39:33

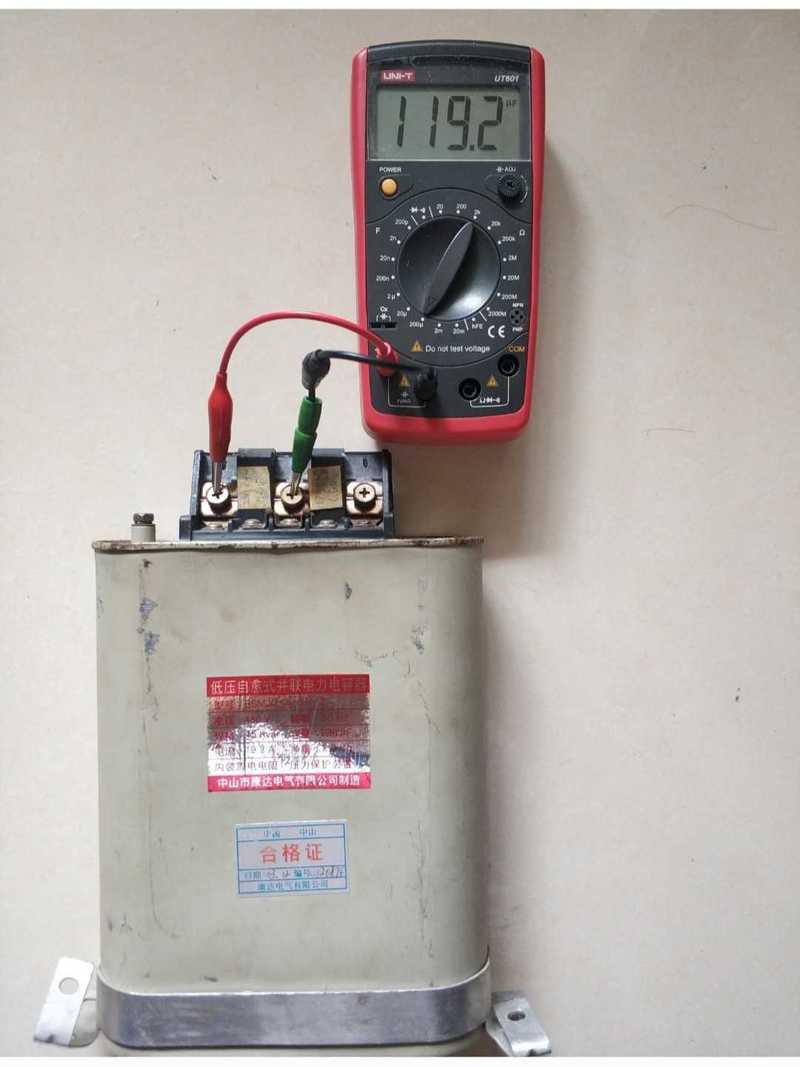

用个专业一点的表测量一下

wgh1027 · 2021-8-15 11:43:09

wgsd 发表于 2021-8-14 23:09
表超标了

哈哈，电容就不能多送一点？

wgsd · 2021-8-15 12:57:48

用电桥测也会多的

13912217676 · 2021-8-15 21:50:28

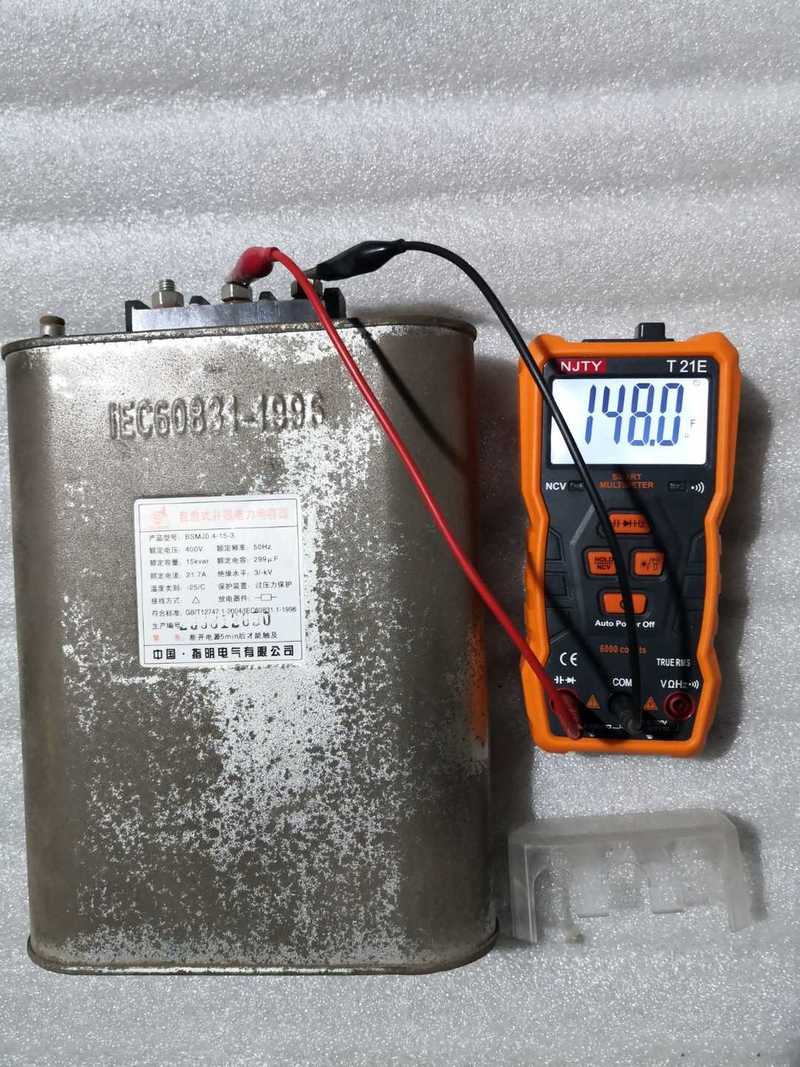

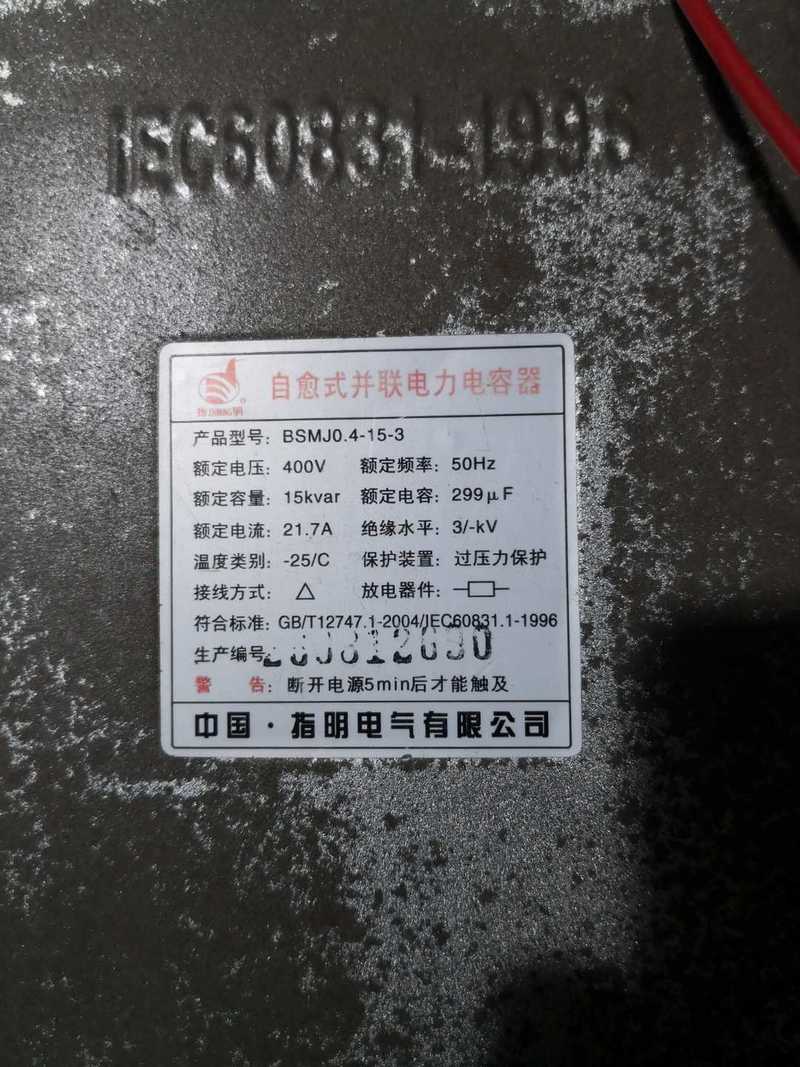

翻箱倒柜，我也倒腾出一个。哈哈够雄伟吧？
