一张经典MF47万用表电路图

发表于：2022-1-2 20:31:45 1996
万用表
主题类别: 资料_电路图
仪表品牌: 其它品牌
显示方式: 指针
型号或关键字: MF47

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

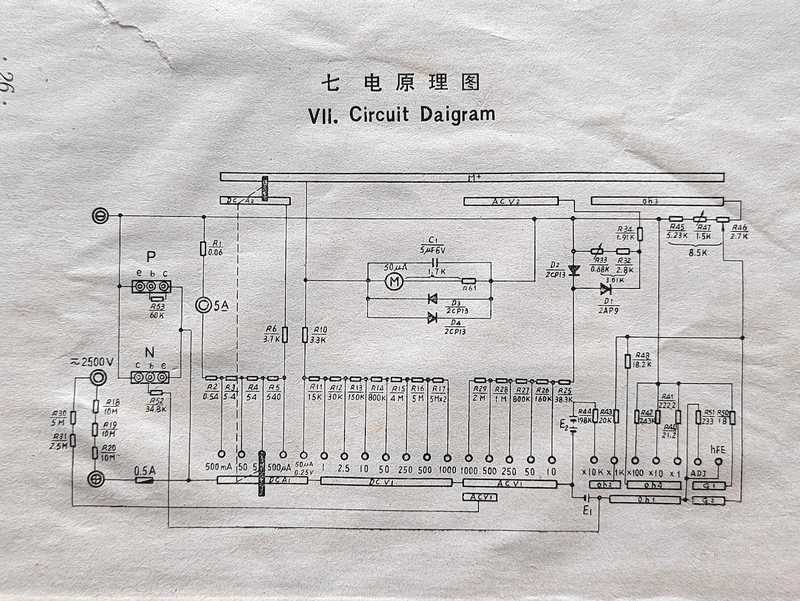

一张经典MF47万用表电路图1979年的。

南京NANKING老牌。

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（24）

wgh1027 楼主     数字大神 2022-1-2 20:33:56
高清无码原装正版

2022-1-2 20:33:56 回复
HD123 数字精灵 2022-1-2 21:48:24
说明书的每一页，你都应该传上来，这才叫资料
2022-1-2 21:48:24 回复
wgh1027 楼主     数字大神 2022-1-2 23:48:36
好吧改天吧
2022-1-2 23:48:36 回复
喜欢就好 数字精灵 2022-1-2 23:50:52
谢谢楼主分享!
2022-1-2 23:50:52 回复
人生涅槃 数字斗士 2022-1-2 23:59:24
谢谢分享
2022-1-2 23:59:24 回复
勇闯沙滩 数字大神 2022-1-3 07:21:18
各种版的很多。
2022-1-3 07:21:18 回复
mvwz24029819 数字精灵 2022-1-3 07:44:15
谢谢分享
2022-1-3 07:44:15 回复
qizming 数字探长 2022-1-3 09:34:27

谢谢楼主分享!
2022-1-3 09:34:27 回复
zhangwj98 数字精灵 2022-1-3 11:40:36
谢谢分享
2022-1-3 11:40:36 回复
wgh1027 楼主     数字大神 2022-1-3 13:30:42
喜欢就好 发表于 2022-1-2 23:50
谢谢楼主分享!

喜欢就好
2022-1-3 13:30:42 回复
wgh1027 楼主     数字大神 2022-1-3 13:32:14
勇闯沙滩 发表于 2022-1-3 07:21
各种版的很多。

确实是，不同厂家不同年代的都有差别。
2022-1-3 13:32:14 回复
wyl 数字梦想家 2022-1-3 18:21:43

谢谢分享！
2022-1-3 18:21:43 回复
佳维 数字精灵 2022-1-4 15:24:05
感谢分享
2022-1-4 15:24:05 回复
wgh1027 楼主     数字大神 2022-1-4 20:27:31
HD123 发表于 2022-1-2 21:48
说明书的每一页，你都应该传上来，这才叫资料

好吧说明书来了

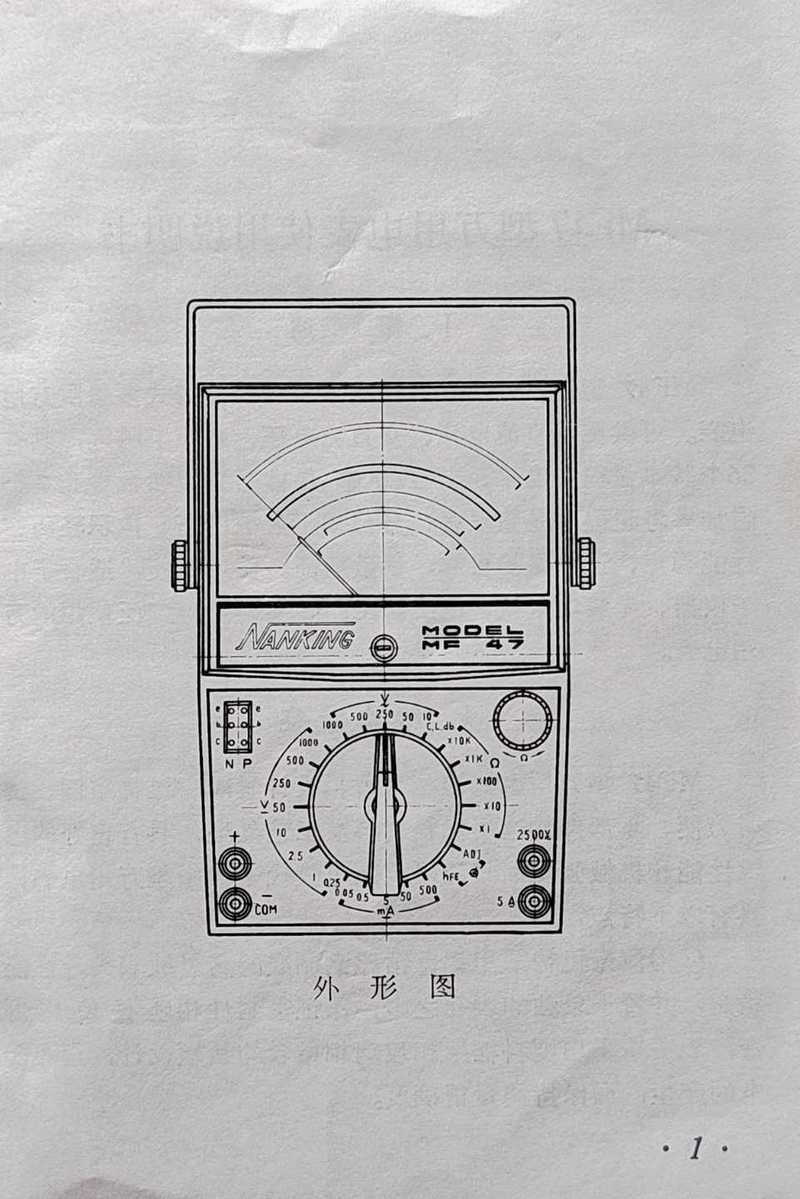

第1页
2022-1-4 20:27:31 回复
wgh1027 楼主     数字大神 2022-1-4 20:30:33

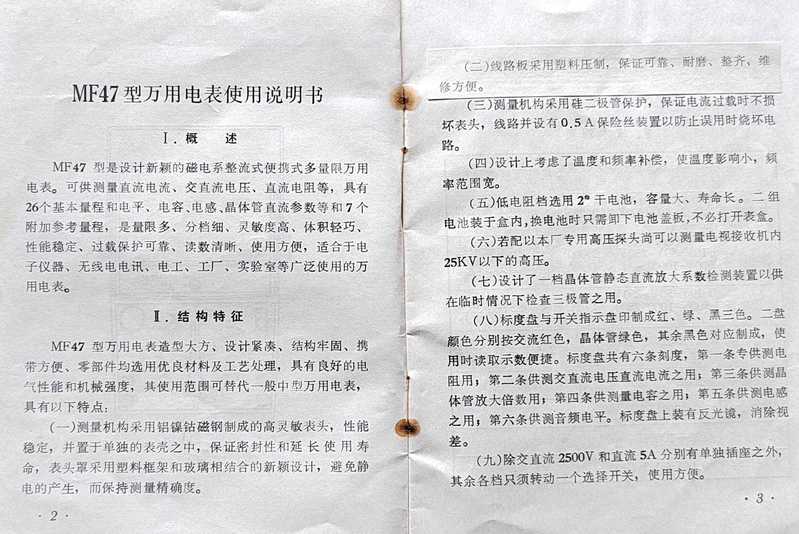

第2、3页

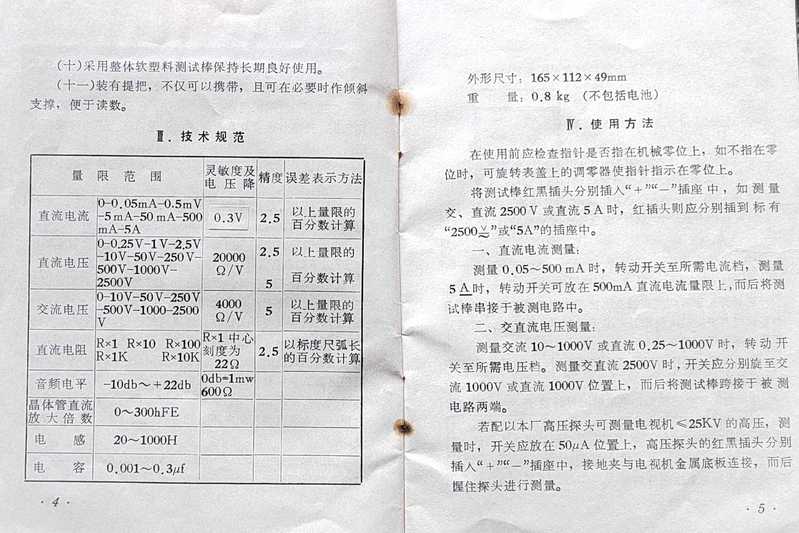

第4、5页
2022-1-4 20:30:33 回复
zhangwj98 数字精灵 2022-1-4 20:33:12
说明书清楚
2022-1-4 20:33:12 回复
wgh1027 楼主     数字大神 2022-1-4 20:33:22

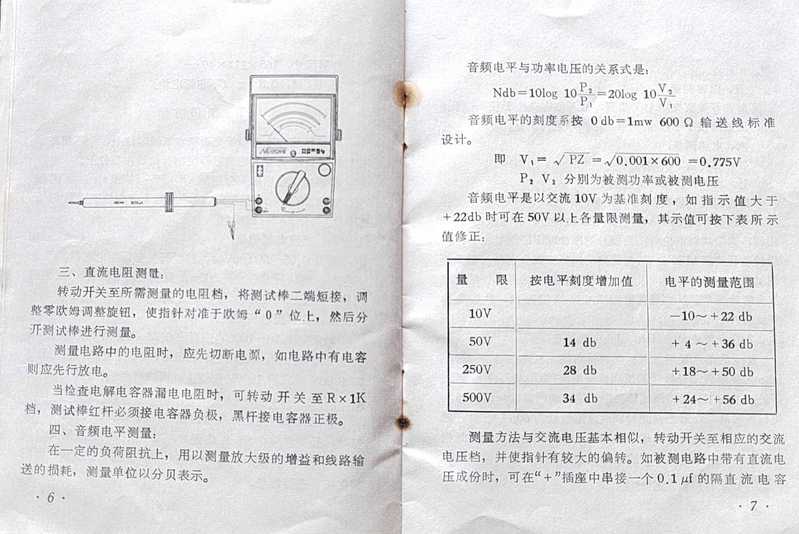

第6、7页

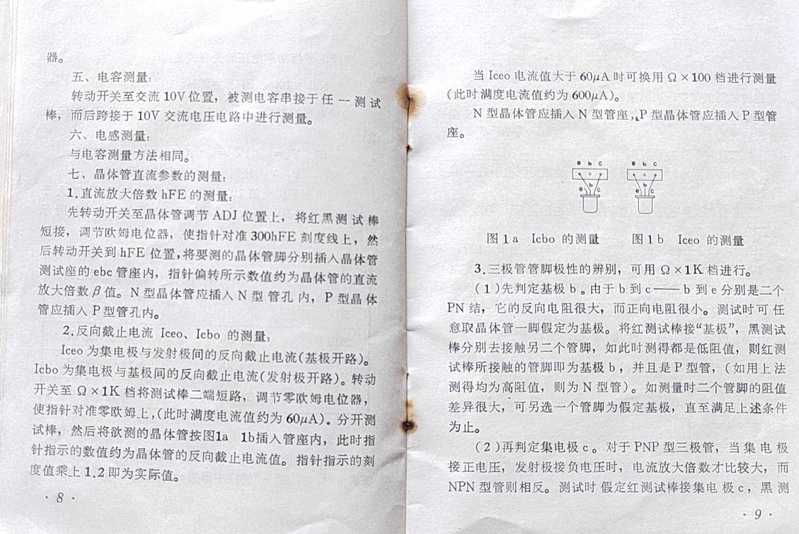

第8、9页
2022-1-4 20:33:22 回复
wgh1027 楼主     数字大神 2022-1-4 20:35:42

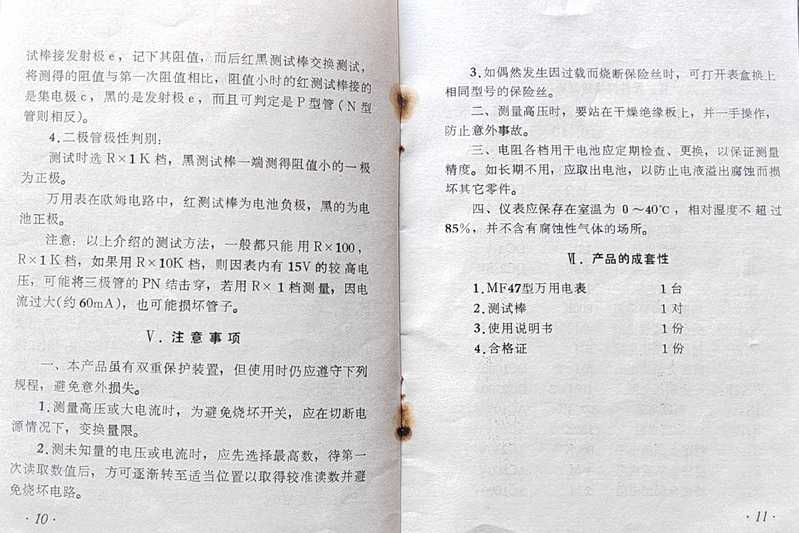

第10、11页
2022-1-4 20:35:42 回复
wgh1027 楼主     数字大神 2022-1-4 20:38:34

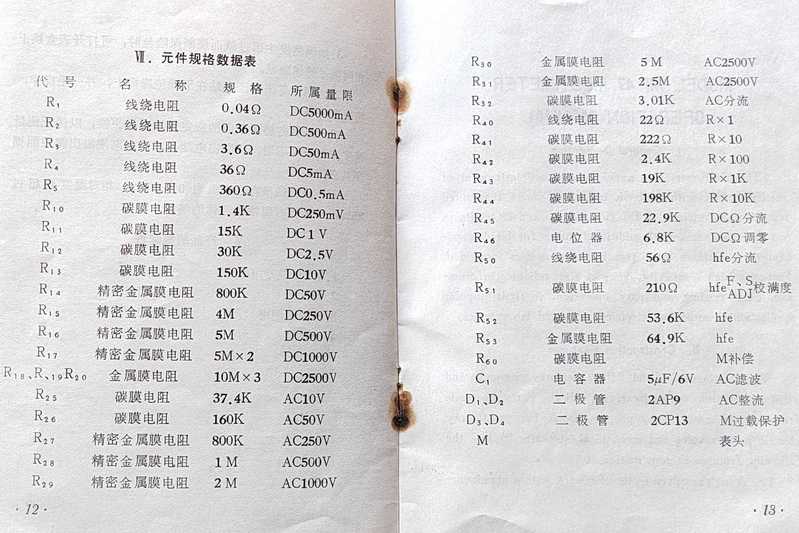

第12、13页 元件表

2022-1-4 20:38:34 回复
