又一张MF47指针万用表电路图

发表于：2022-1-5 16:43:43 2512
万用表
主题类别: 资料_电路图
仪表品牌: 其它品牌
显示方式: 指针
型号或关键字: MF47

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

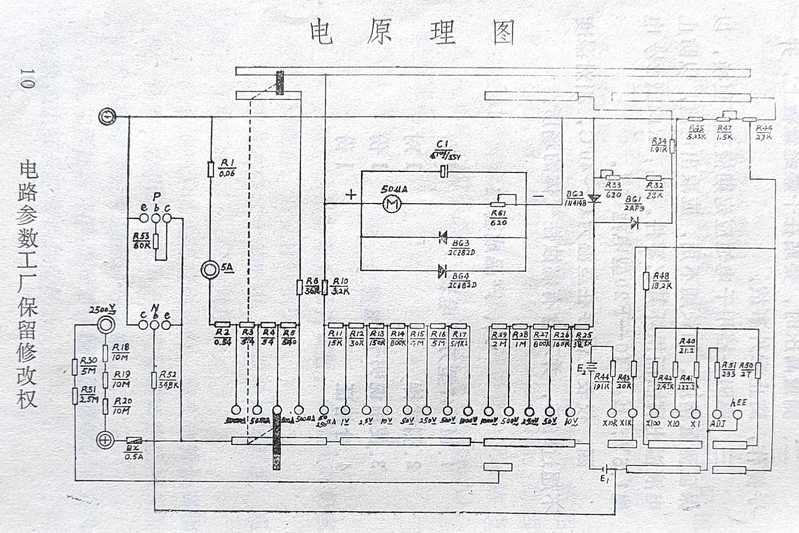

又一张MF47指针万用表电路图，杭州大华的。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

wgh1027 楼主     数字大神 2022-1-5 16:44:47

2022-1-5 16:44:47 回复
wgh1027 楼主     数字大神 2022-1-5 16:48:35
说明书内容就不上传了，都懂的。
2022-1-5 16:48:35 回复
zhangwj98 数字精灵 2022-1-5 17:02:50
感谢分享
2022-1-5 17:02:50 回复
mvwz24029819 数字精灵 2022-1-5 19:18:15
谢谢分享
2022-1-5 19:18:15 回复
13912217676 数字巨人 2022-1-5 19:37:15
谢谢分享
2022-1-5 19:37:15 回复
ksj197706 数字大师 2022-1-5 21:25:39
能否科普一下，指针表的表头满量程一般是多大，还是有多种规格
2022-1-5 21:25:39 回复
wgh1027 楼主     数字大神 2022-1-5 21:48:48
ksj197706 发表于 2022-1-5 21:25
能否科普一下，指针表的表头满量程一般是多大，还是有多种规格

表头满量程电流值一般在电路图里面有标注，比如这个表的满量程电流就是50μA，老的47表通常都是50μA的，后来的大多都是40μA左右特别是用9V电池的表。
2022-1-5 21:48:48 回复
atz123 数字王者 2022-1-5 21:49:04

谢谢分享
2022-1-5 21:49:04 回复
人生涅槃 数字斗士 2022-1-5 23:27:28
谢谢分享
2022-1-5 23:27:28 回复
勇闯沙滩 数字大神 2022-1-6 07:46:07
谢谢分享。
2022-1-6 07:46:07 回复
佳维 数字精灵 2022-1-6 09:30:58
感谢分享
2022-1-6 09:30:58 回复
DYQ07 数字探长 2022-1-6 11:37:33
谢谢分享！
2022-1-6 11:37:33 回复
桂贵人 数字小子 2022-1-9 11:40:07
谢谢分享，有天宇和科华的不？
2022-1-9 11:40:07 回复
wgh1027 楼主     数字大神 2022-1-9 22:44:49
桂贵人 发表于 2022-1-9 11:40
谢谢分享，有天宇和科华的不？

这个应该有，搜索一下我发个的帖子。
2022-1-9 22:44:49 回复
wgh1027 楼主     数字大神 2022-1-9 22:50:58
桂贵人 发表于 2022-1-9 11:40
谢谢分享，有天宇和科华的不？

天宇的
http://www.dt830.com/forum.php?mod=viewthread&tid=3405&mobile=2
2022-1-9 22:50:58 回复
wgh1027 楼主     数字大神 2022-1-9 22:54:25
桂贵人 发表于 2022-1-9 11:40
谢谢分享，有天宇和科华的不？

科华的

http://www.dt830.com/forum.php?mod=viewthread&tid=1928&mobile=2
2022-1-9 22:54:25 回复
