拆个LED玉米灯泡

发表于：2022-1-11 19:50:05 1747
电子产品
行为类别: 实测（简单)
产品类别: 台灯_灯相关
电子品牌: 其它
电子产品关键字: LED灯

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

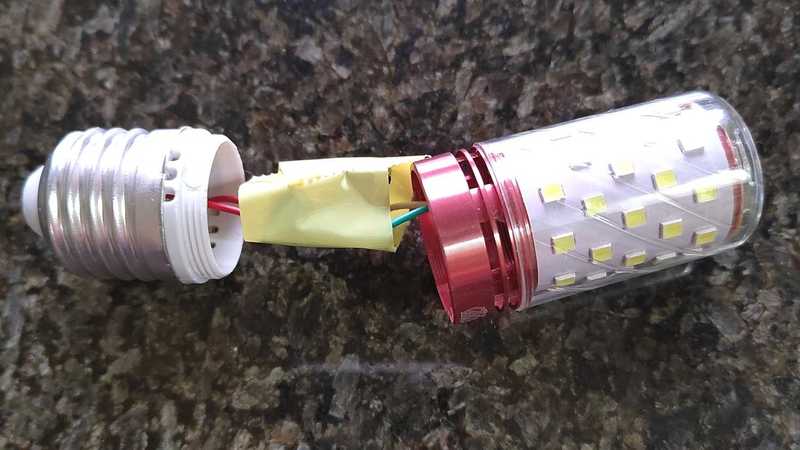

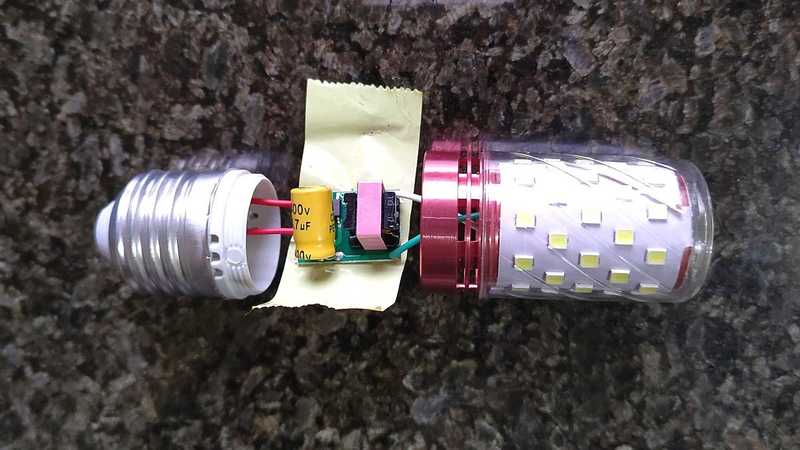

拆个上次测过虚标一倍的LED玉米灯泡。



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

wgh1027 楼主     数字大神 2022-1-11 19:52:15

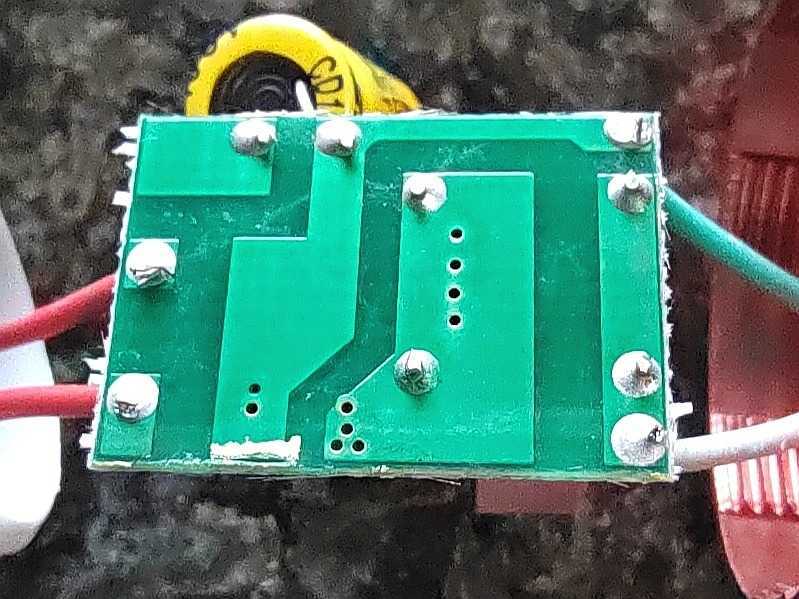

电路板

2022-1-11 19:52:15 回复
wgh1027 楼主     数字大神 2022-1-11 19:52:58

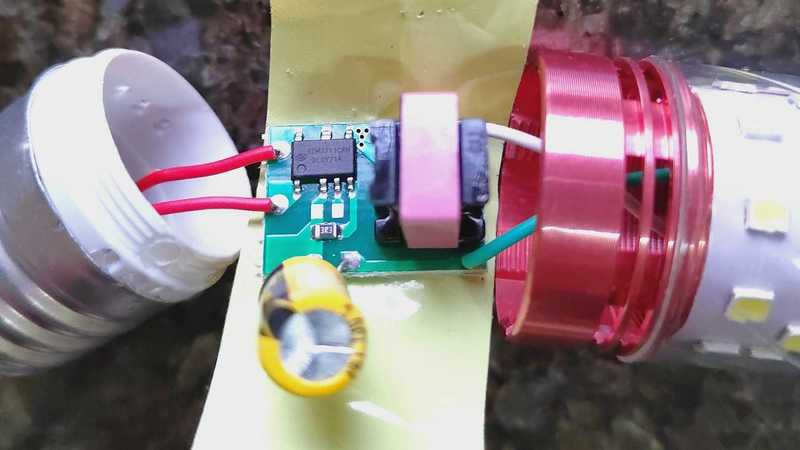

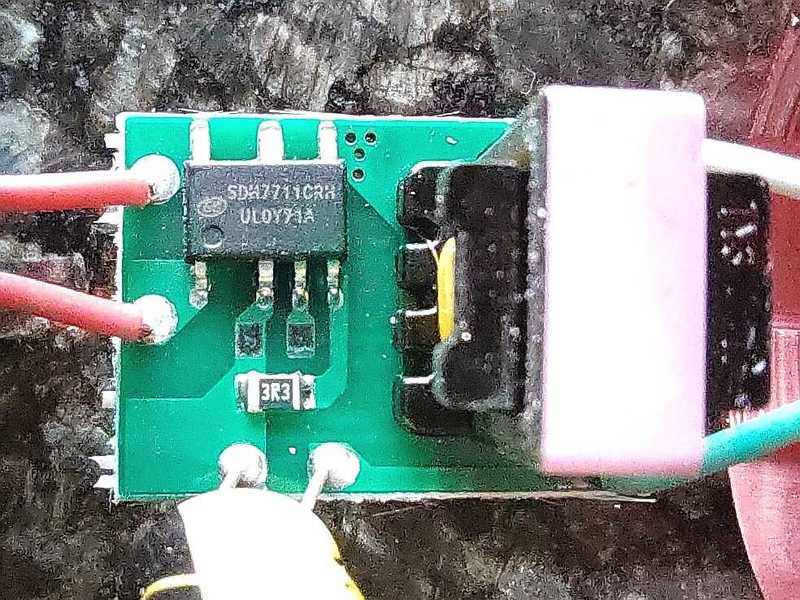

电路板

2022-1-11 19:52:58 回复
wgh1027 楼主     数字大神 2022-1-11 19:55:50

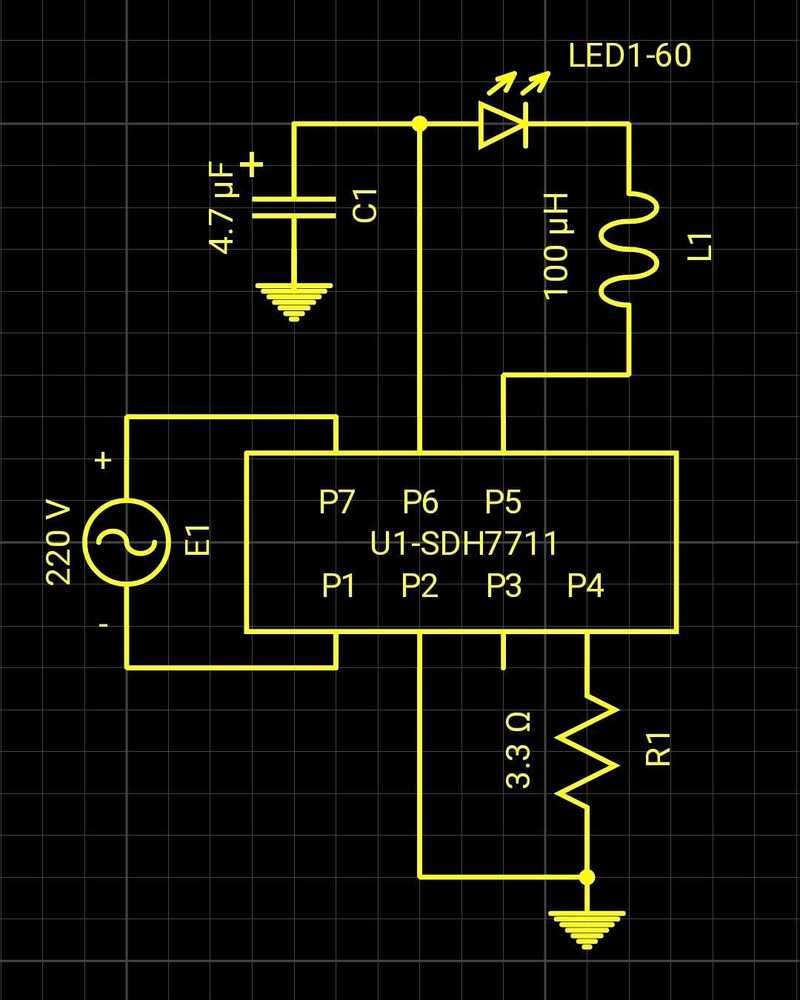

画了一下电路图

2022-1-11 19:55:50 回复
wgh1027 楼主     数字大神 2022-1-11 19:59:45

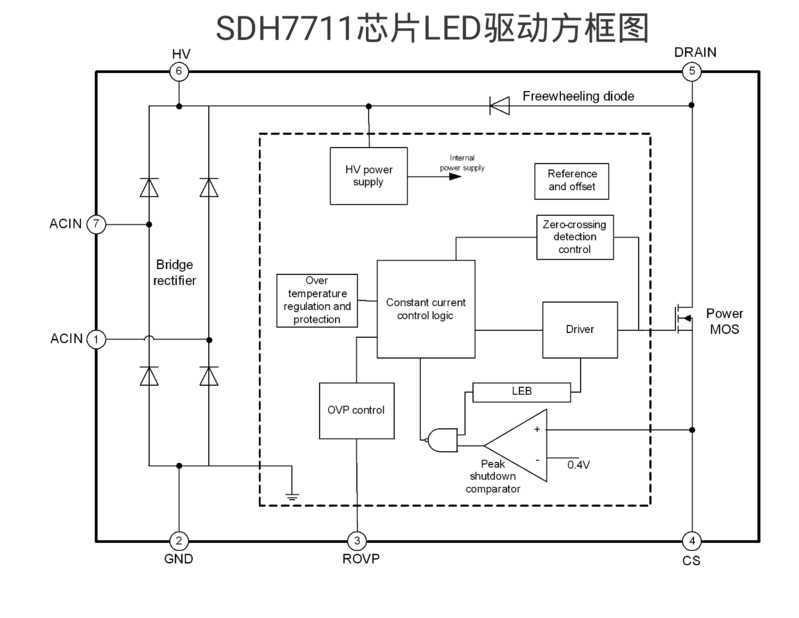

芯片方框图

2022-1-11 19:59:45 回复
wgh1027 楼主     数字大神 2022-1-11 20:00:42
谢谢观看。
2022-1-11 20:00:42 回复
zhangwj98 数字精灵 2022-1-11 20:45:59
谢谢分享。
2022-1-11 20:45:59 回复
喜欢就好 数字精灵 2022-1-11 21:51:51
散热是个问题
2022-1-11 21:51:51 回复
勇闯沙滩 数字大神 2022-1-12 07:20:42
wgh1027 发表于 2022-1-11 19:52
电路板

上霜了。
2022-1-12 07:20:42 回复
mvwz24029819 数字精灵 2022-1-12 09:05:45
非隔离，谢谢分享
2022-1-12 09:05:45 回复
佳维 数字精灵 2022-1-12 13:05:45
感谢分享
2022-1-12 13:05:45 回复
atz123 数字王者 2022-1-13 19:32:03
感谢分享
2022-1-13 19:32:03 回复
wgh1027 楼主     数字大神 2022-1-13 23:34:58
喜欢就好 发表于 2022-1-11 21:51
散热是个问题

所以就要降功率吧
2022-1-13 23:34:58 回复
wgh1027 楼主     数字大神 2022-1-13 23:36:44
mvwz24029819 发表于 2022-1-12 09:05
非隔离，谢谢分享

有外壳隔离，没事。
2022-1-13 23:36:44 回复
jiangw 数字奇才 2022-1-19 15:39:55
那一坨看着像变压器，实则是个电感
2022-1-19 15:39:55 回复
