爱德克斯ADKS-EX气体检漏仪开箱展示、拆解与测试

发表于：2022-1-23 14:26:27 2419
仪器仪表 - 其它仪表
主题类别: 其它
仪表类型: 其它
仪表品牌: 其它品牌
型号或关键字: ADKS-EX

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 佳维 于 2022-1-23 14:54 编辑

19年6月在某宝买了一个天然气检漏仪，用于燃气线路的检测，也可以用于密闭场所的有毒气体检测。当时没用，所以一直放到现在才拿出来。下面分享给大家看看
一、开箱展示

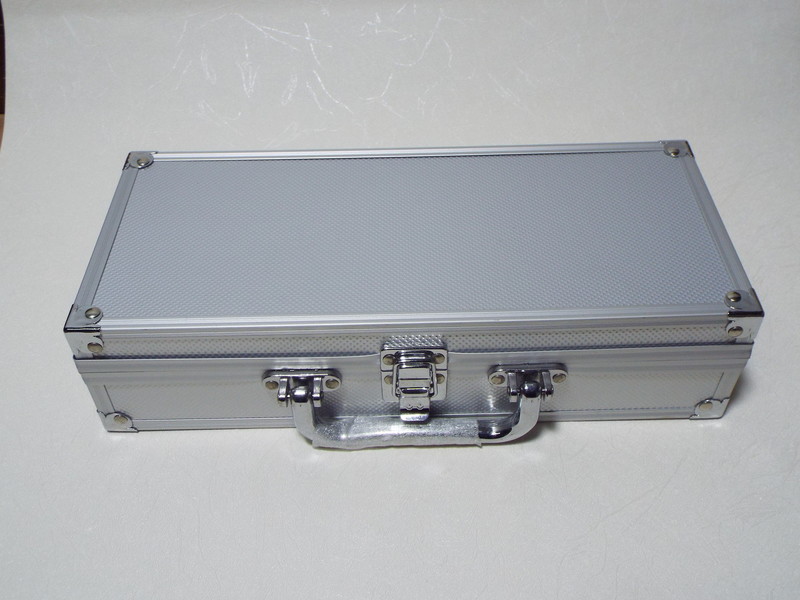

银色铝合金框密度胶合板箱体，看上去很高端很大气，其实箱体很轻薄，质量很差，颜值高而已


一端侧面贴有名称型号

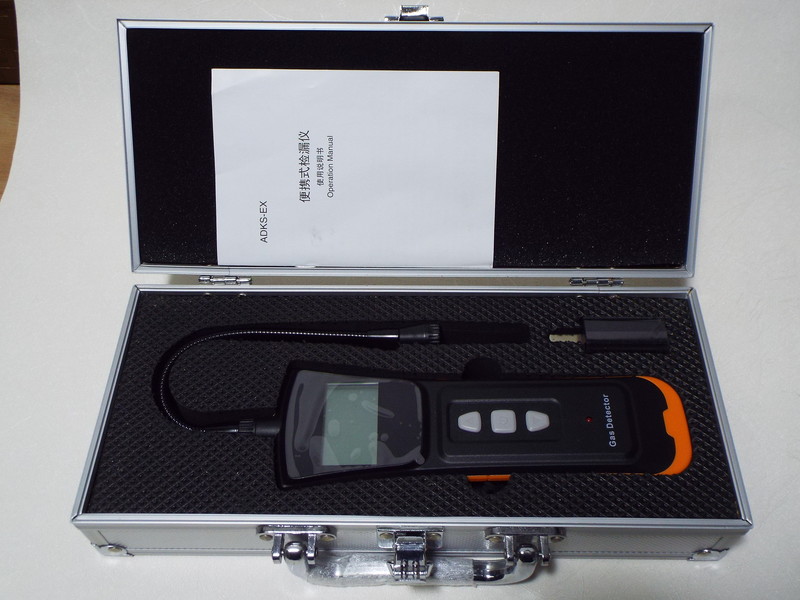

打开箱子，也是很好看

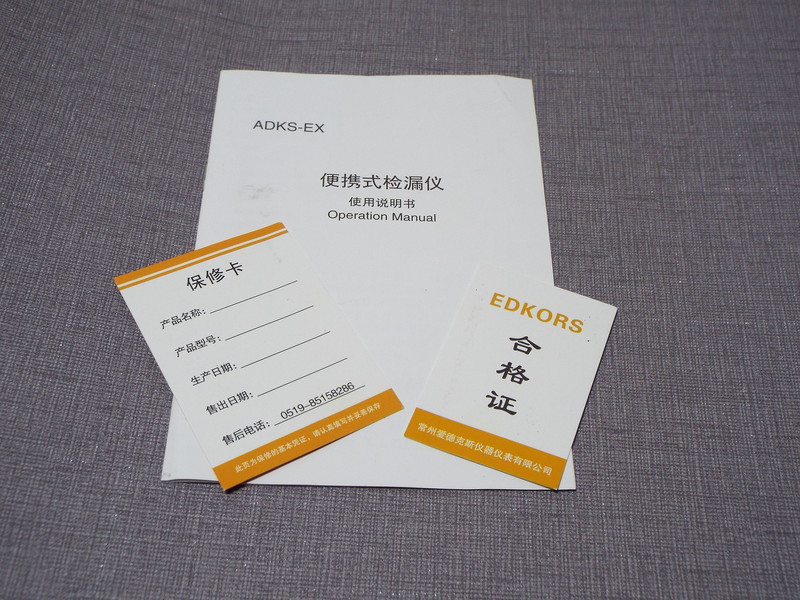

有一份使用说明书，一份合格证，一张保修卡，本机保修一年

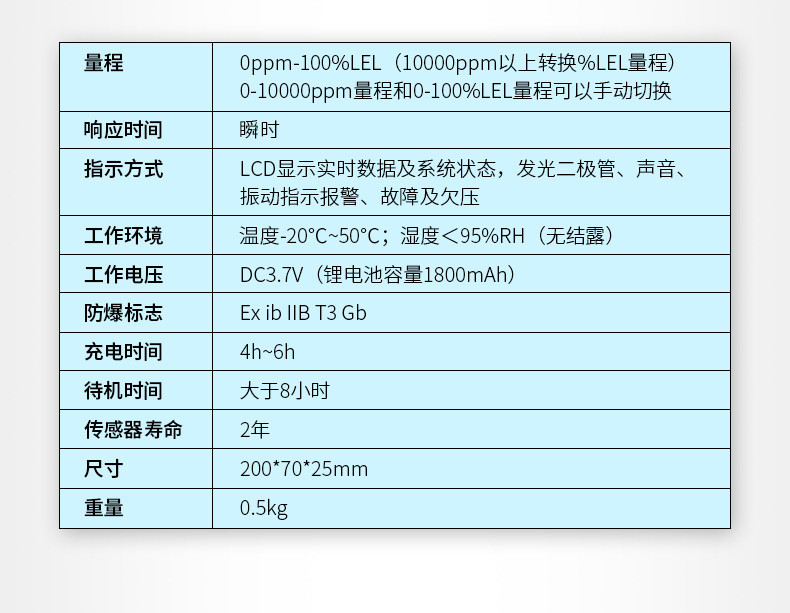

这是本机的检测范围（图片来源于商家宣传图片，以下两张出处相同）

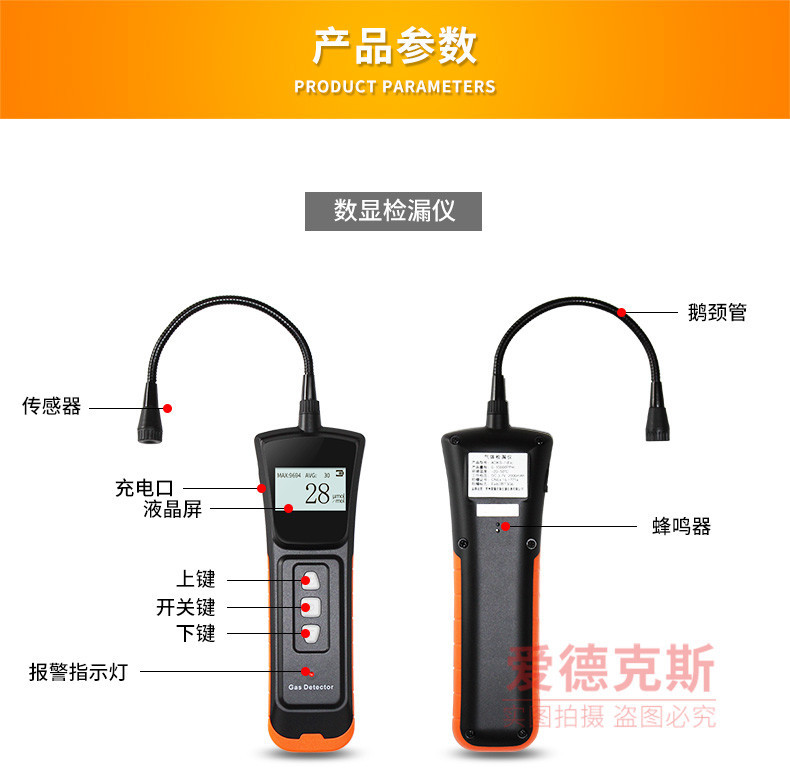

各功能部位介绍

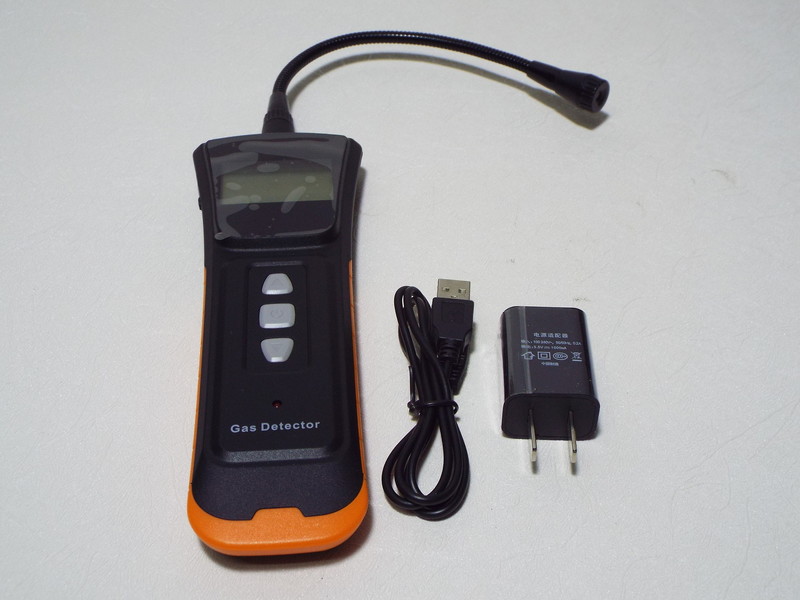

这是产品，包括主机一台，充电线一根，充电头一个

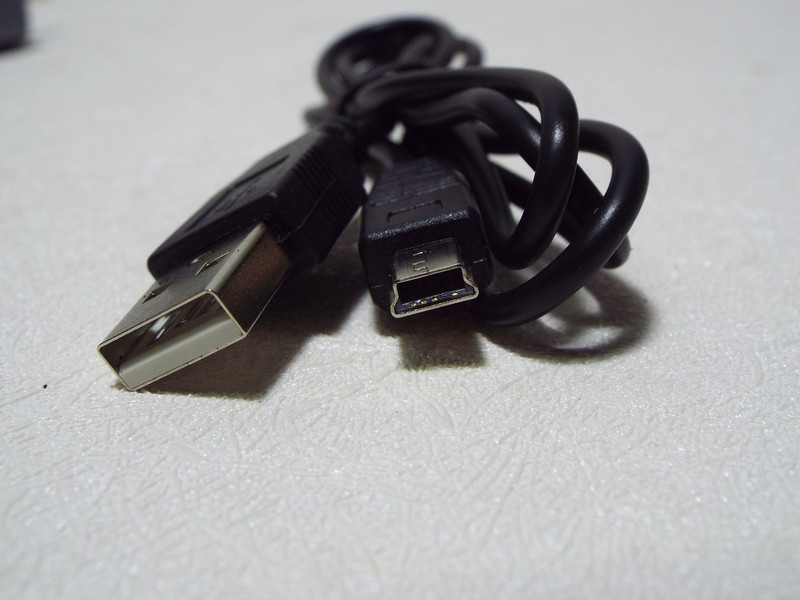

充电线，用的还是miniUSB口

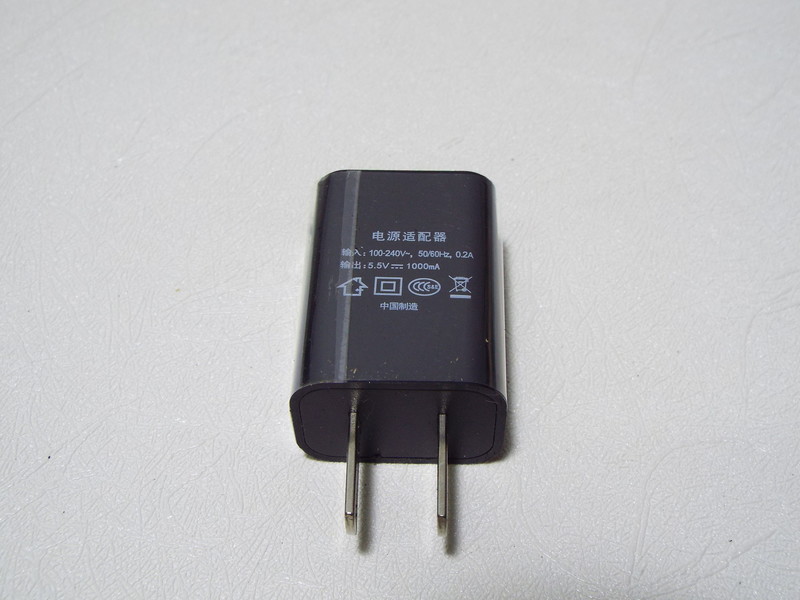

这是5.5V1A充电头，手机充电头可以代用



由于上几次发帖总是不显示图片，不知什么原因，这次发的图片少点，分多楼发，看看会不会好

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（28）

佳维 楼主     数字精灵 2022-1-23 14:31:22
图片少果然就好了，继续

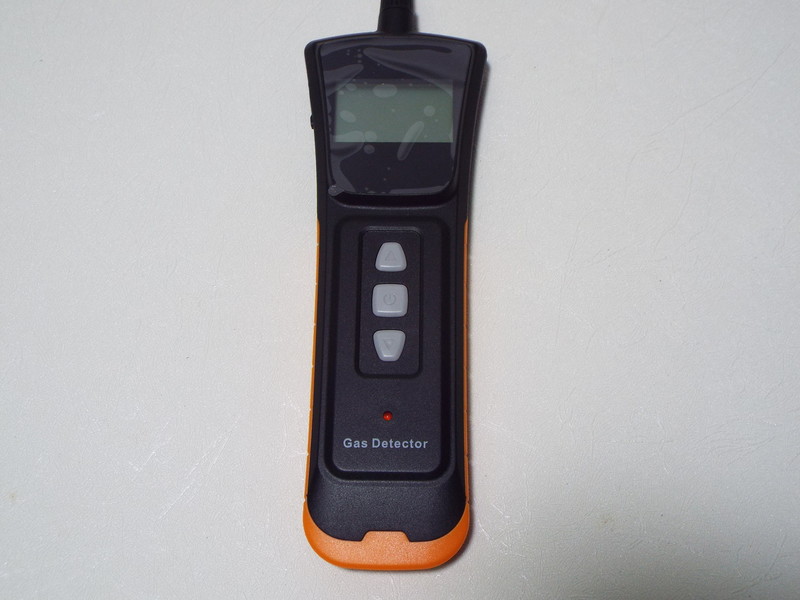

主机机身部分

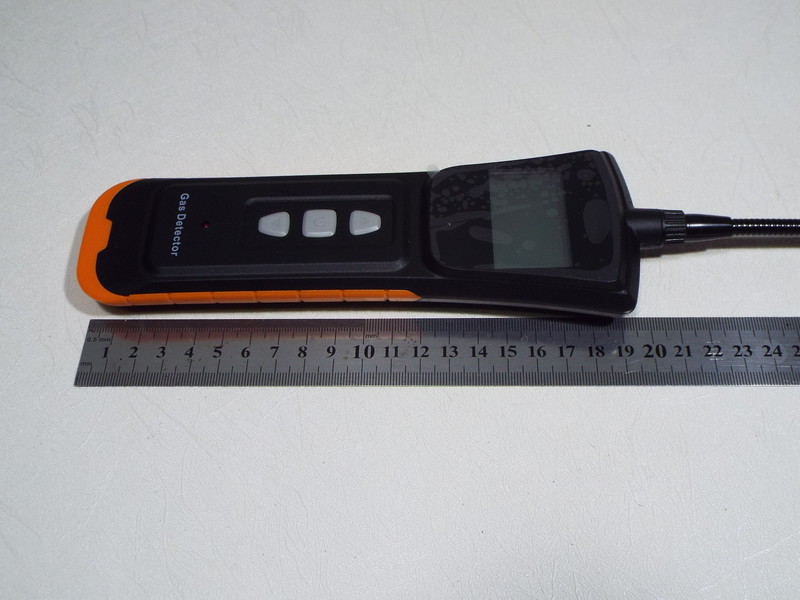

机身长19.5cm

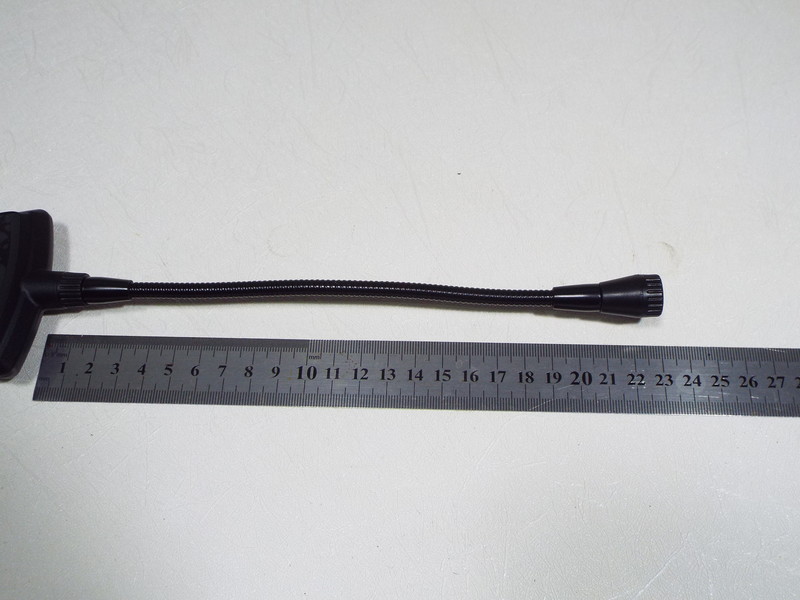

鹅颈管长23cm，很柔软，可以万向转动

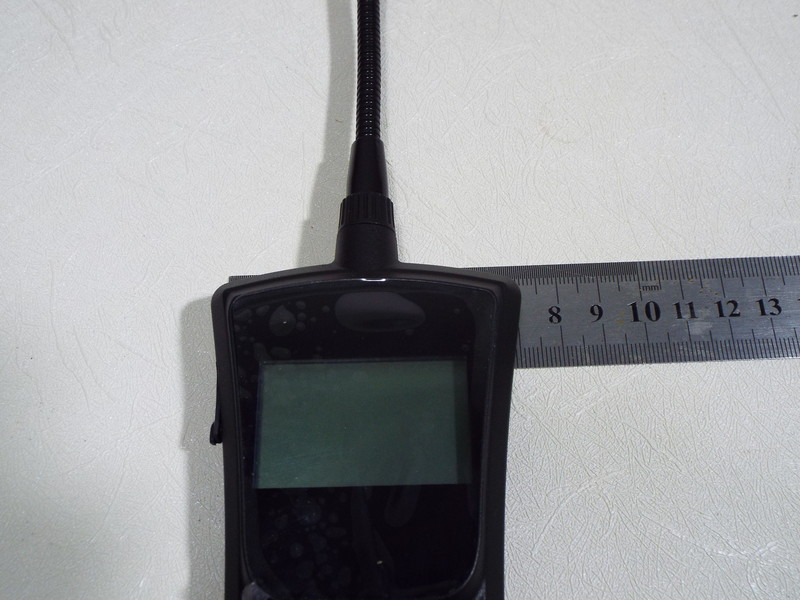

宽度7cm

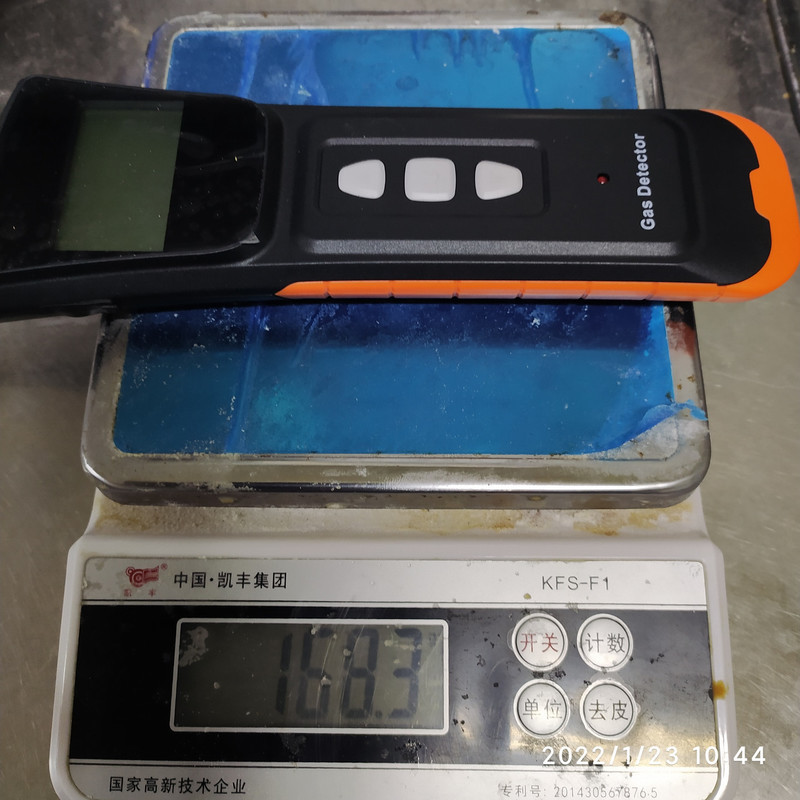

重量168.3g

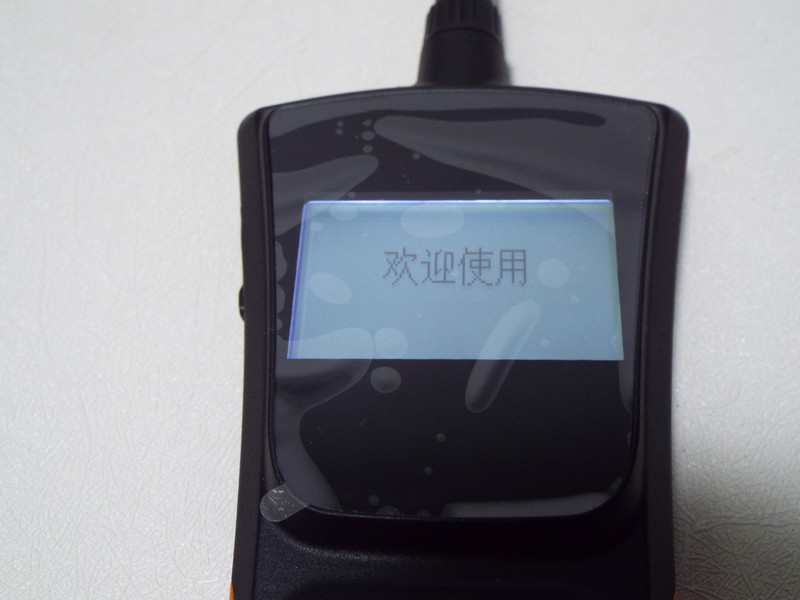

按开关键开机，首先是欢迎使用

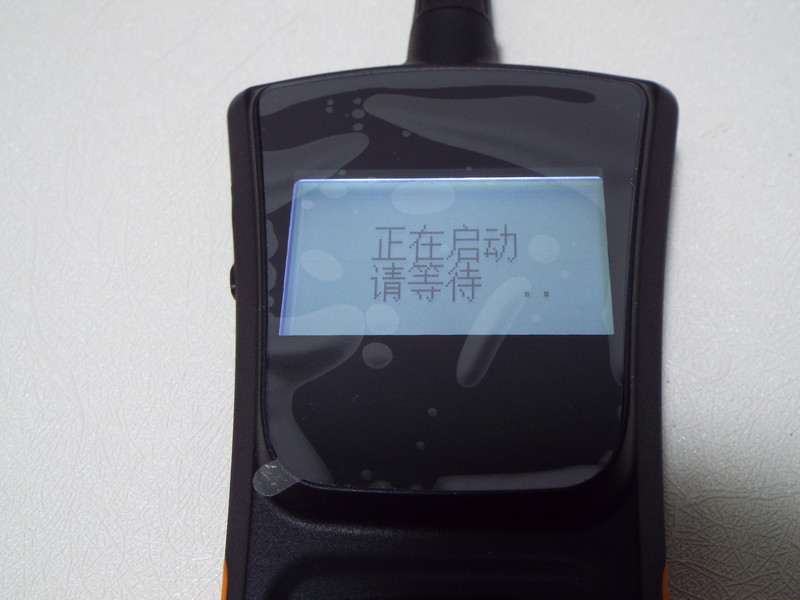

之后就是正在启动，请等待……


启动完成后有一个预热过程，会有1~15秒的时间

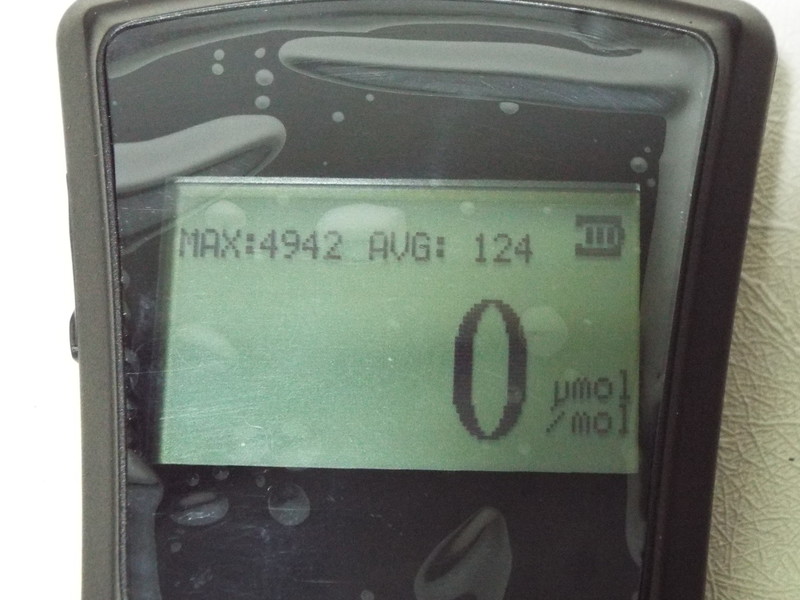

屏上数字会由大至小变化，最后停在0位上，预热完成，可以使用

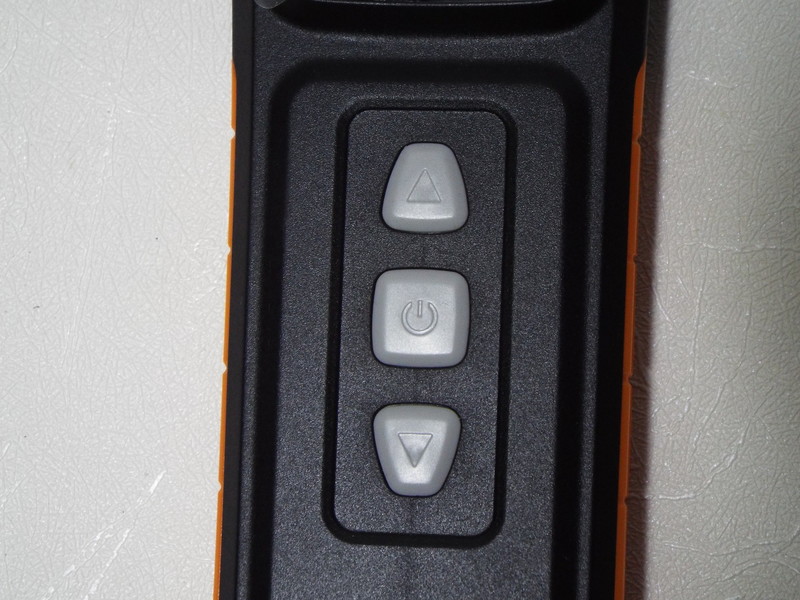

这是电源键和上下键，整机只有这三个键，不是很复杂，关机时长按电源键，出现询问关机对话框后，按上键确认

2022-1-23 14:31:22 回复
佳维 楼主     数字精灵 2022-1-23 14:36:37

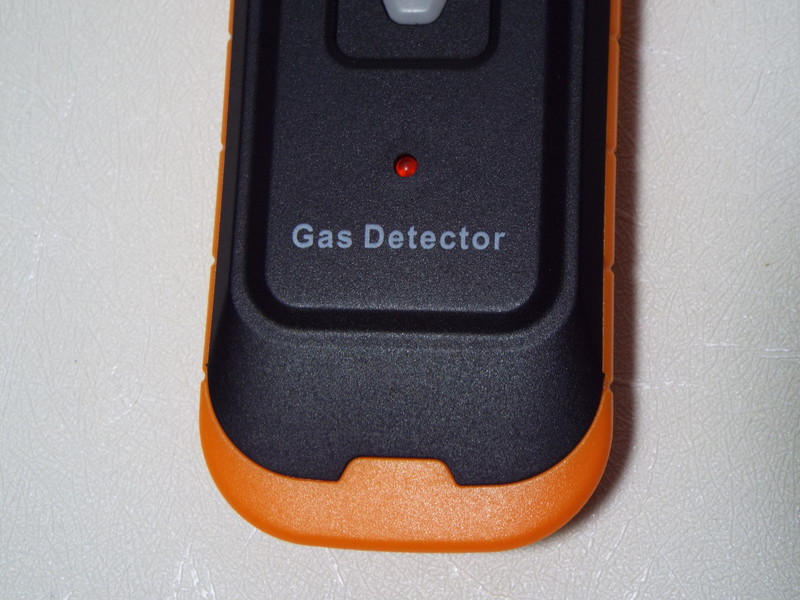

发光二极管，作为光报警

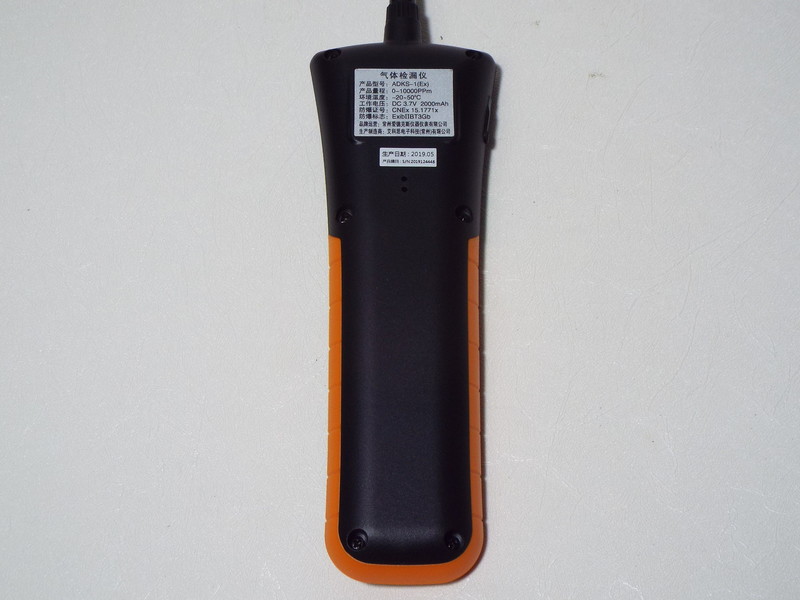

机身背面

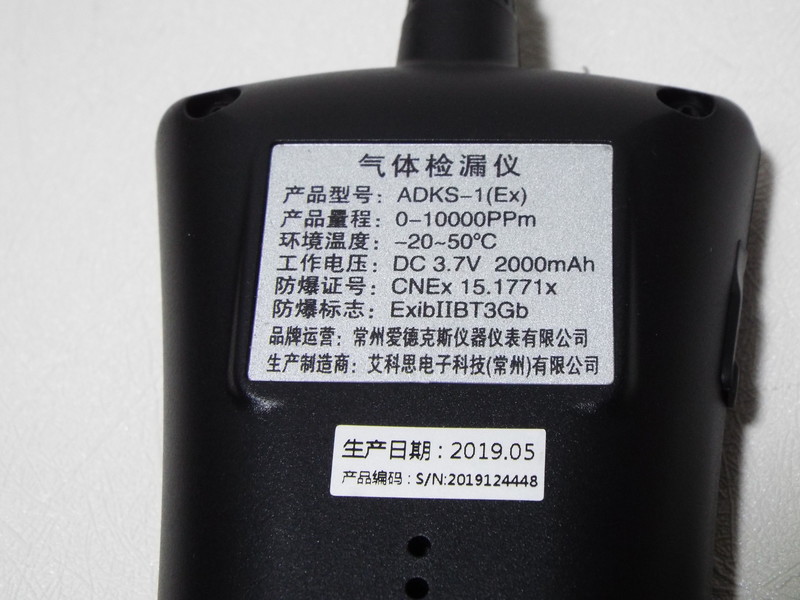

上方是铭牌及生产日期，靠下一点是报警声音出声孔

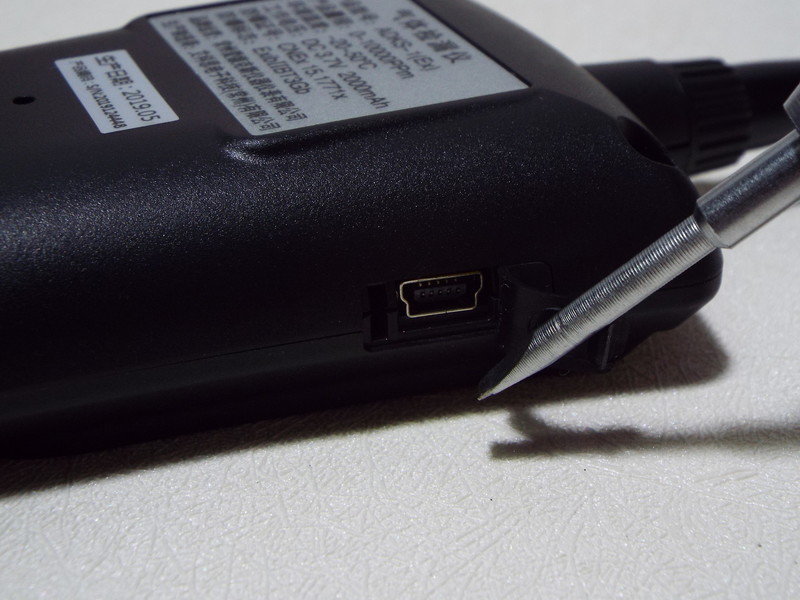

侧面的miniUSB充电口

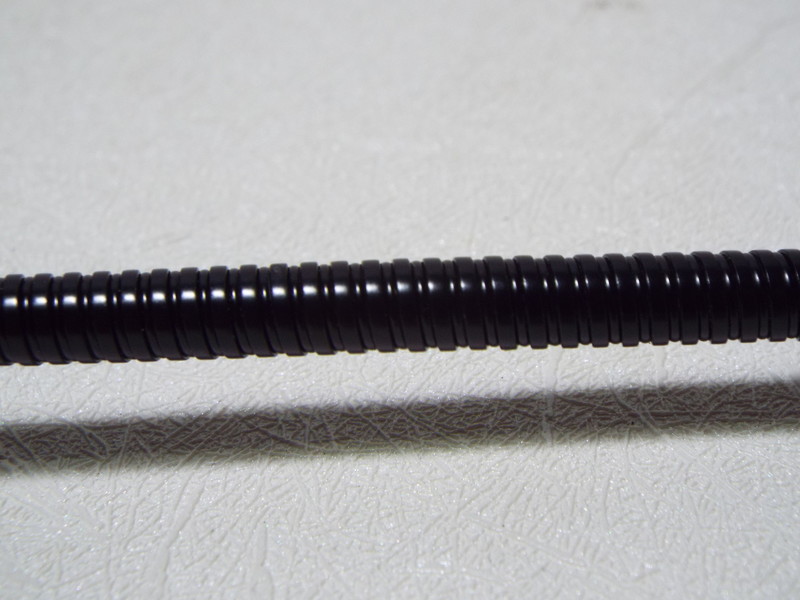

鹅颈管

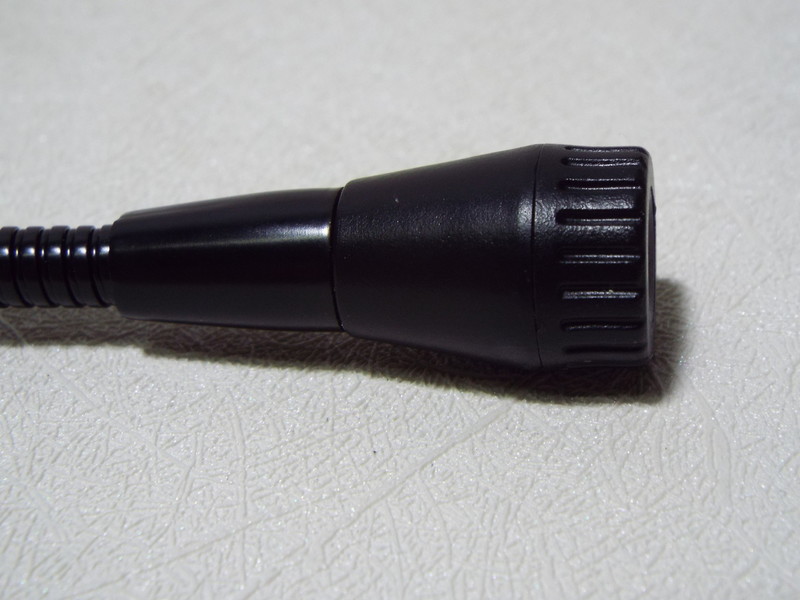

传感器探头

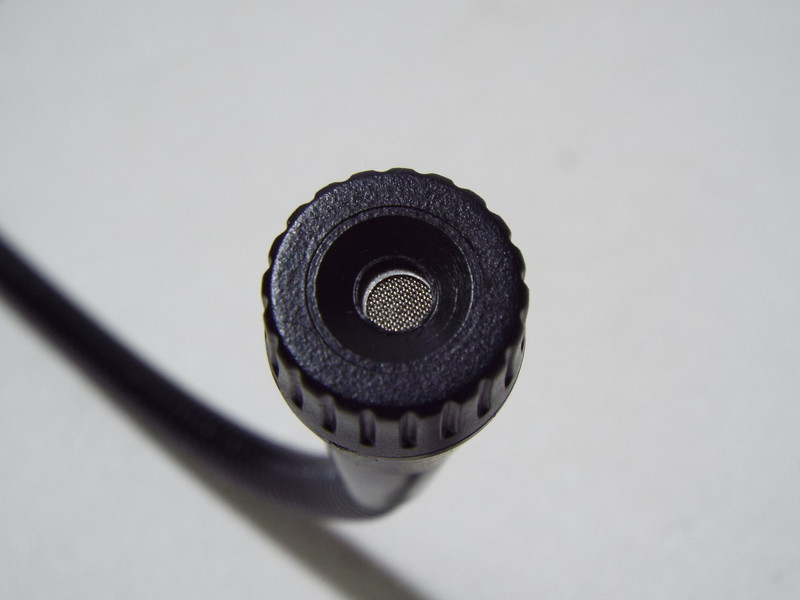

探头正面

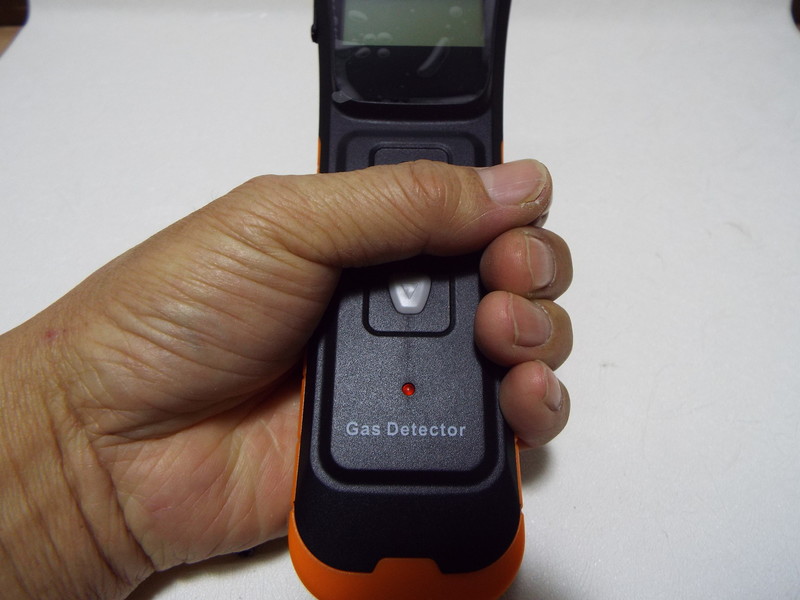

用手握一下，正合适

二、拆解

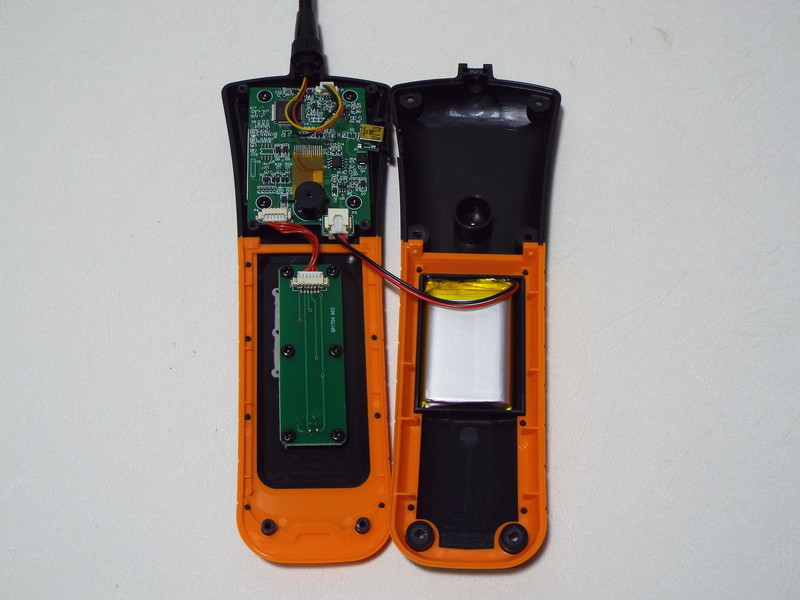

拧开6颗螺丝，上端四个是长螺丝，下面两颗要短一些，很容易的将两面分开

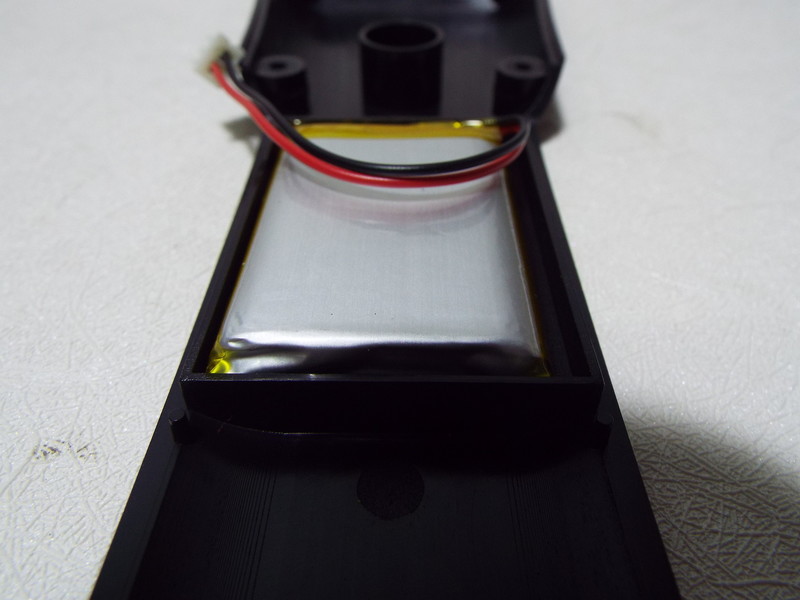

软包锂电，粘在壳上，就不拆下了，所以电池信息就看不到了

2022-1-23 14:36:37 回复
佳维 楼主     数字精灵 2022-1-23 14:41:15

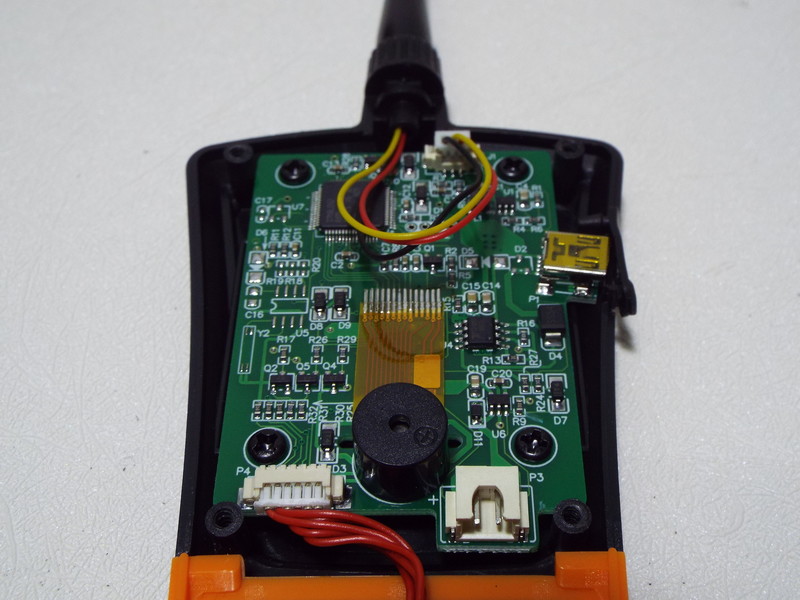

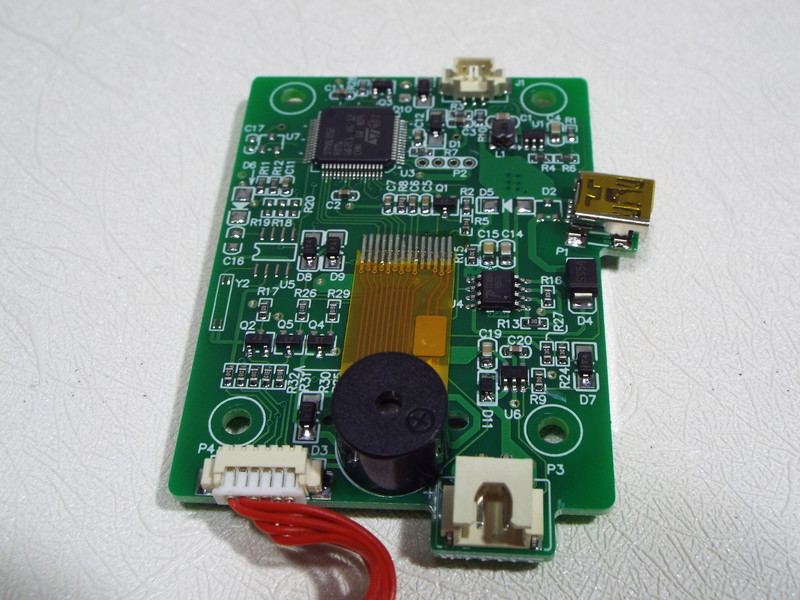

主板部分

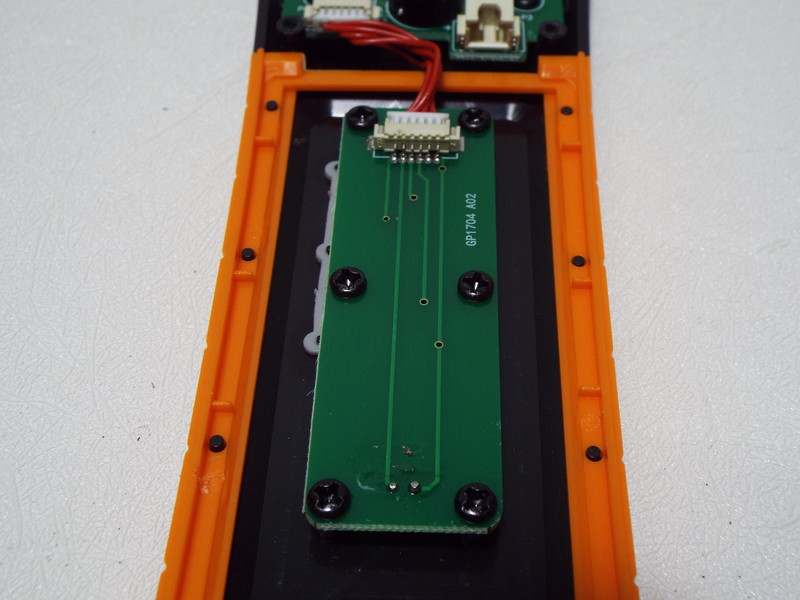

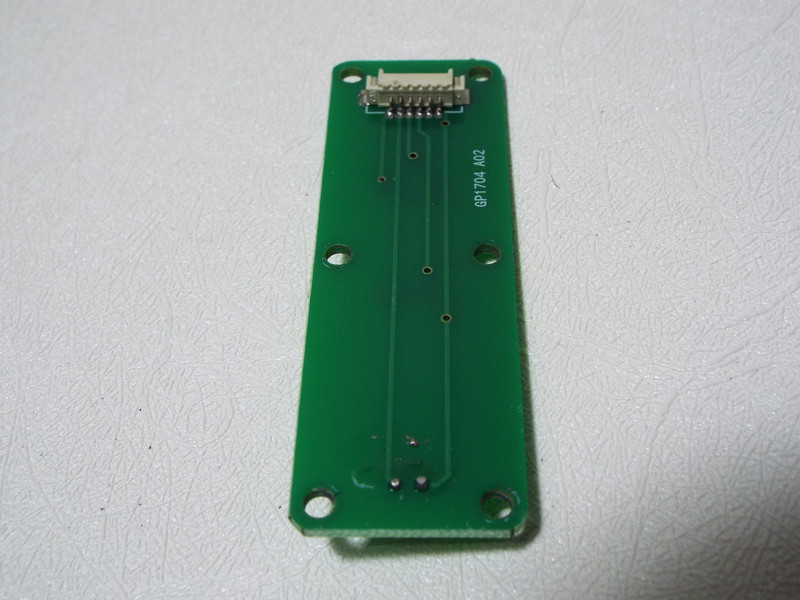

按键板


取下按键板，六颗螺丝固定

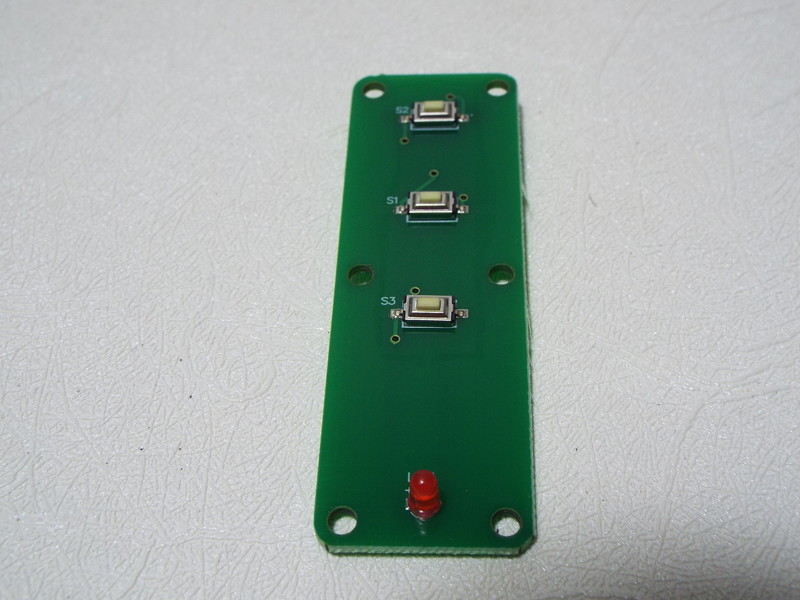

三个方形微动按键，下面是红色LED，用于光线报警


详细看一下主板部分

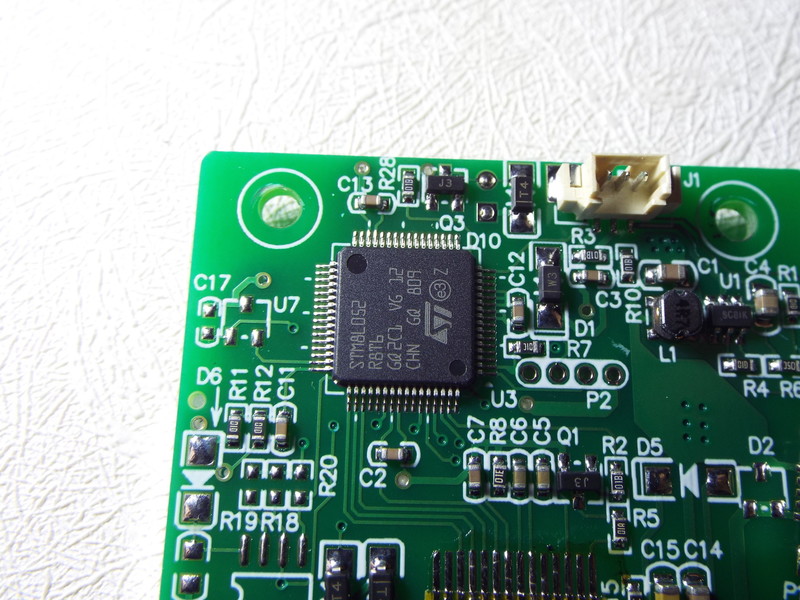

8位微控制器 -MCU  意法半导体,微控制器,超低功耗,STM8L系列,64引脚,LQFP封装,CAN通道数0

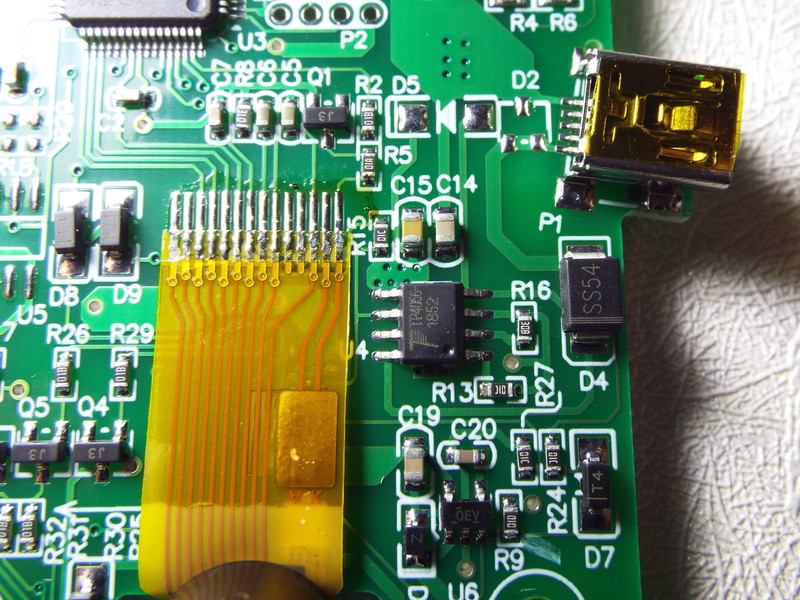

液晶屏软排线，4056充电模块及周边

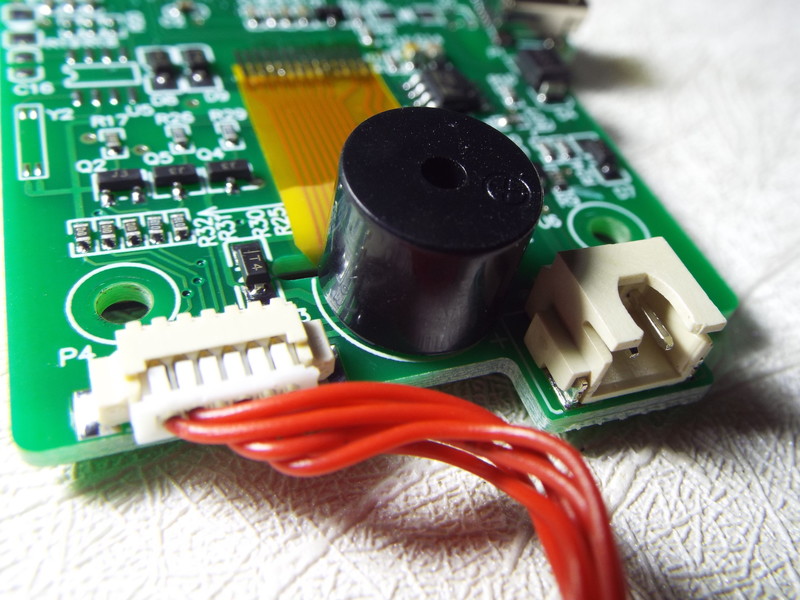

蜂鸣器，用于声报警

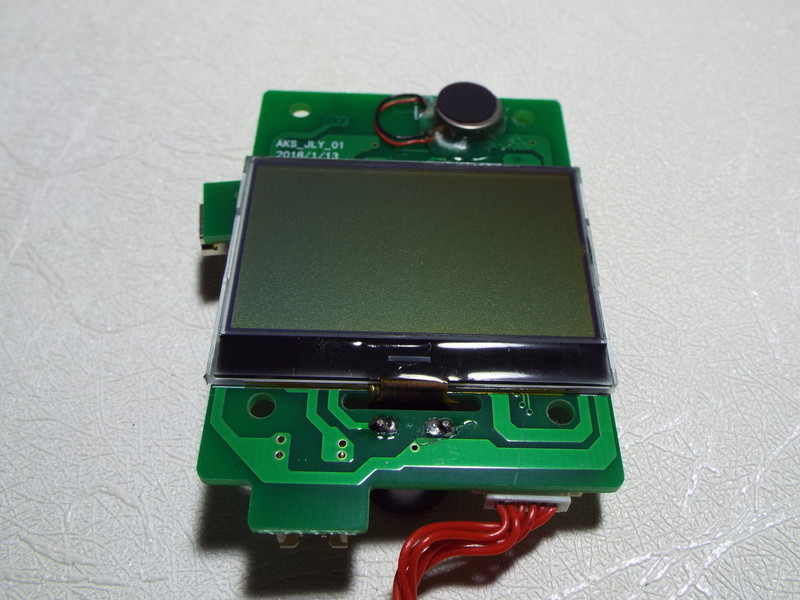

主板背面，液晶屏和振动器

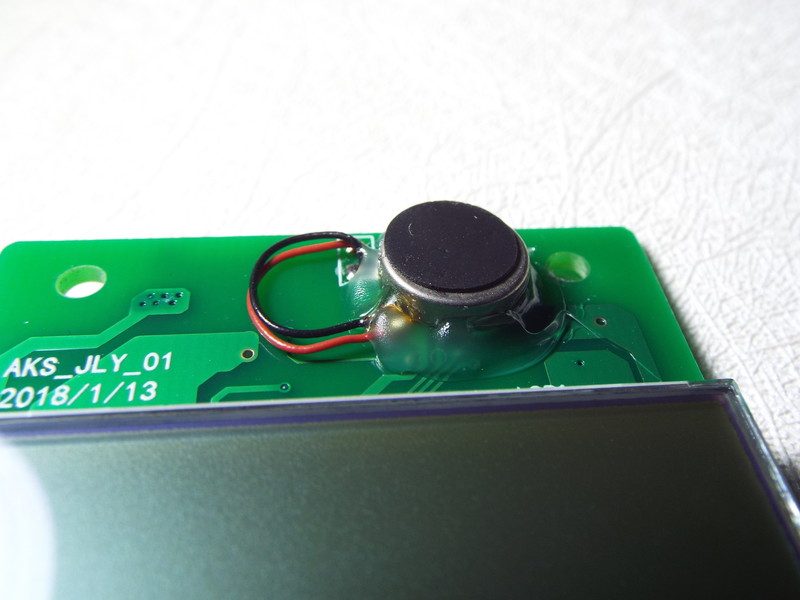

振动器，用于震动报警。这个检测仪共有三个报警方式同时进行，声、光、震动

2022-1-23 14:41:15 回复
佳维 楼主     数字精灵 2022-1-23 14:44:09

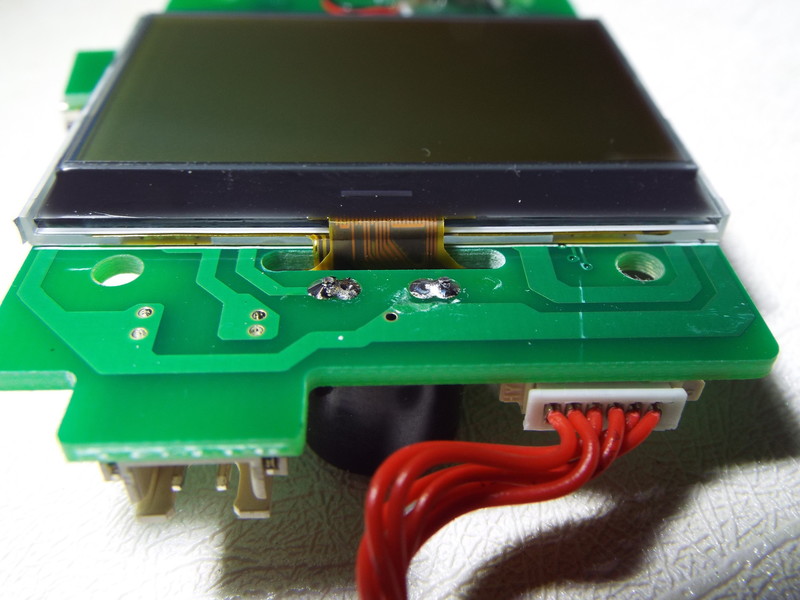

屏板侧面

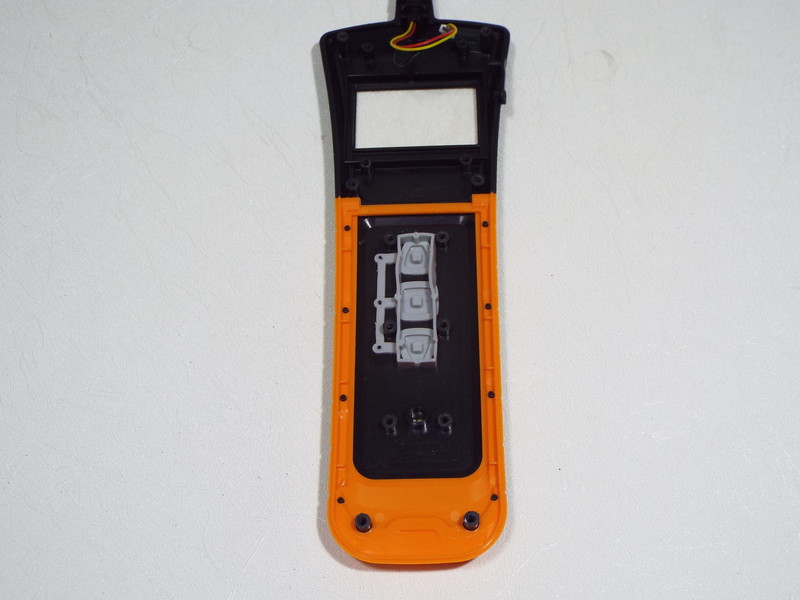

拆开的前盖

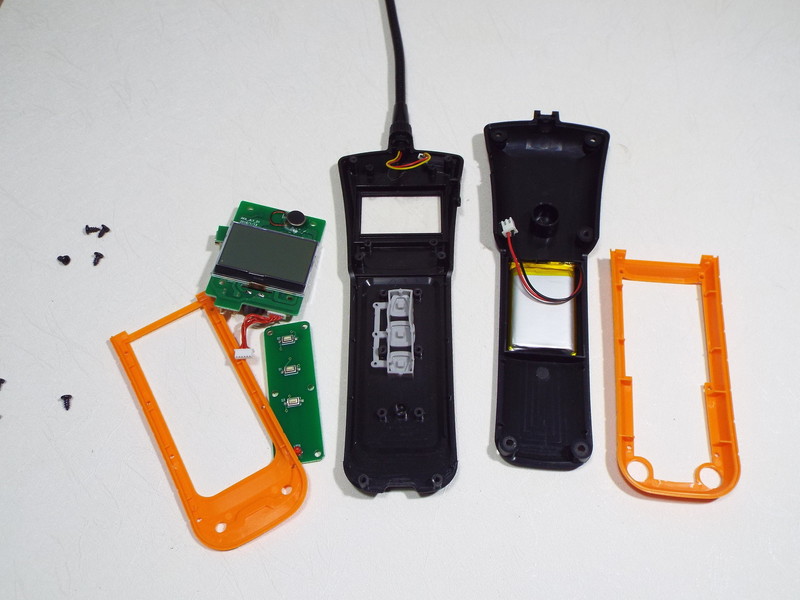

全家福

三、简单测试

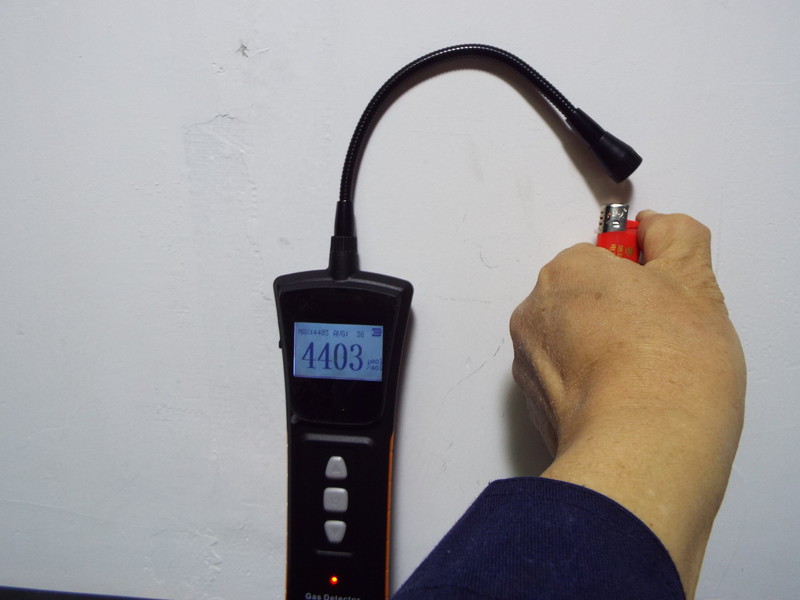

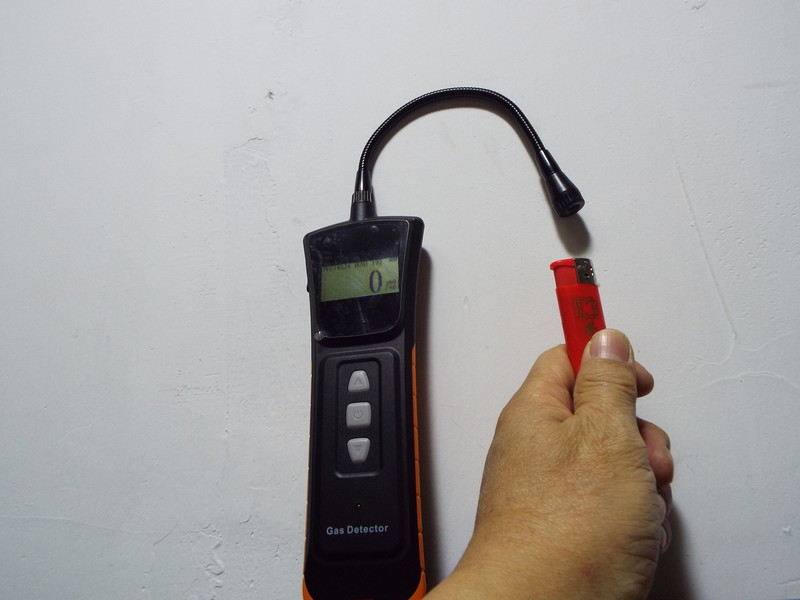

准备一个打火机，放在传感器处


按下打火机，不能点火，如果点燃了要吹灭，只用气体，瞬间声光震动大作，屏上显示4403，单位是微摩尔，这个数值是随浓度的大小儿不同的，当超过设定的浓度就会报警提示

结束。欢迎各位大佬光临指正！

2022-1-23 14:44:09 回复
zhangwj98 数字精灵 2022-1-23 15:52:40
长见识了。
2022-1-23 15:52:40 回复
mvwz24029819 数字精灵 2022-1-23 18:03:31
传感器能用多久，是不是需要定期更换？谢谢分享
2022-1-23 18:03:31 回复
wgh1027 数字大神 2022-1-23 20:08:10
谢谢分享
2022-1-23 20:08:10 回复
wgh1027 数字大神 2022-1-23 20:09:08
还以为捡漏了什么仪器了
2022-1-23 20:09:08 回复
atz123 数字王者 2022-1-23 21:04:06
谢谢分享
2022-1-23 21:04:06 回复
佳维 楼主     数字精灵 2022-1-23 21:04:44
zhangwj98 发表于 2022-1-23 15:52
长见识了。

感谢支持
2022-1-23 21:04:44 回复
无极 数字梦想家 2022-1-24 00:15:51
不错不错，
2022-1-24 00:15:51 回复
勇闯沙滩 数字大神 2022-1-24 07:05:00
谢谢分享。
2022-1-24 07:05:00 回复
佳维 楼主     数字精灵 2022-1-24 09:54:40
mvwz24029819 发表于 2022-1-23 18:03
传感器能用多久，是不是需要定期更换？谢谢分享

按说明传感器有效时间2年，但两年后也不一定不能用
2022-1-24 09:54:40 回复
佳维 楼主     数字精灵 2022-1-24 09:55:11
wgh1027 发表于 2022-1-23 20:08
谢谢分享

感谢支持
2022-1-24 09:55:11 回复
佳维 楼主     数字精灵 2022-1-24 09:56:10
wgh1027 发表于 2022-1-23 20:09
还以为捡漏了什么仪器了

就是捡漏了检漏仪
2022-1-24 09:56:10 回复
佳维 楼主     数字精灵 2022-1-24 09:56:57
atz123 发表于 2022-1-23 21:04
谢谢分享

感谢支持
2022-1-24 09:56:57 回复
佳维 楼主     数字精灵 2022-1-24 09:57:28
无极 发表于 2022-1-24 00:15
不错不错，

感谢支持
2022-1-24 09:57:28 回复
佳维 楼主     数字精灵 2022-1-24 09:58:04
勇闯沙滩 发表于 2022-1-24 07:05
谢谢分享。

感谢支持
2022-1-24 09:58:04 回复
13912217676 数字巨人 2022-1-25 00:14:26
注意不要让探头过量浓度吸入待测气体，以防中毒提前老化
2022-1-25 00:14:26 回复
