拆个LED天花射灯

发表于：2022-1-25 19:54:04 1980
电子产品
行为类别: 实测（简单)
产品类别: 台灯_灯相关
电子品牌: 其它
电子产品关键字: LED天花射灯

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

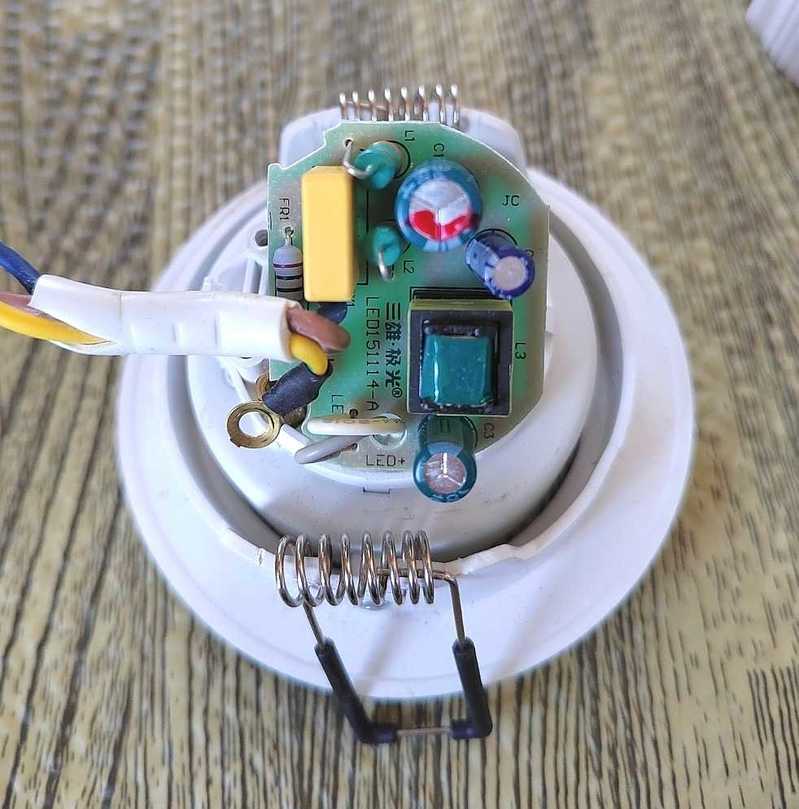

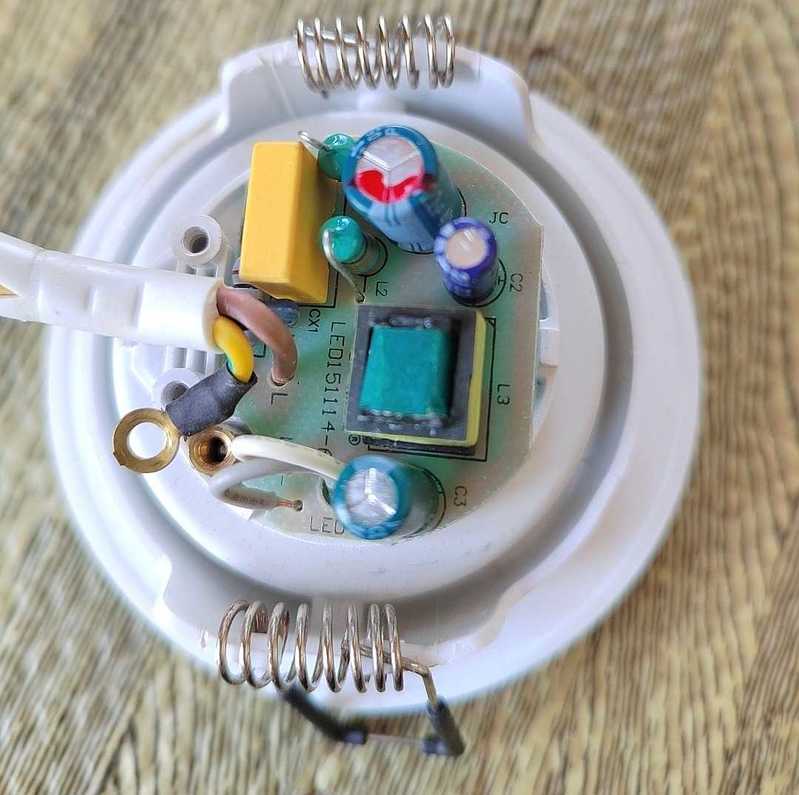

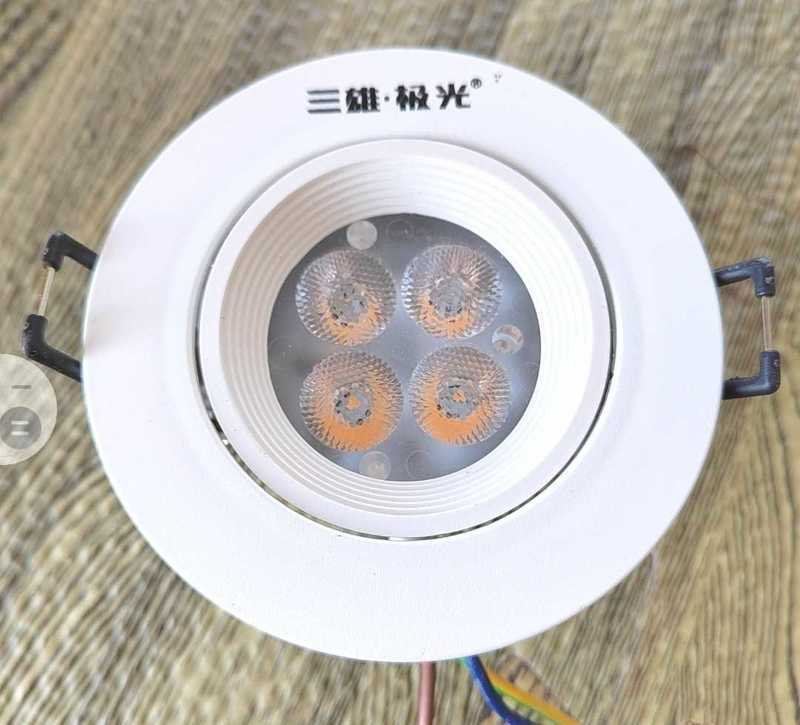

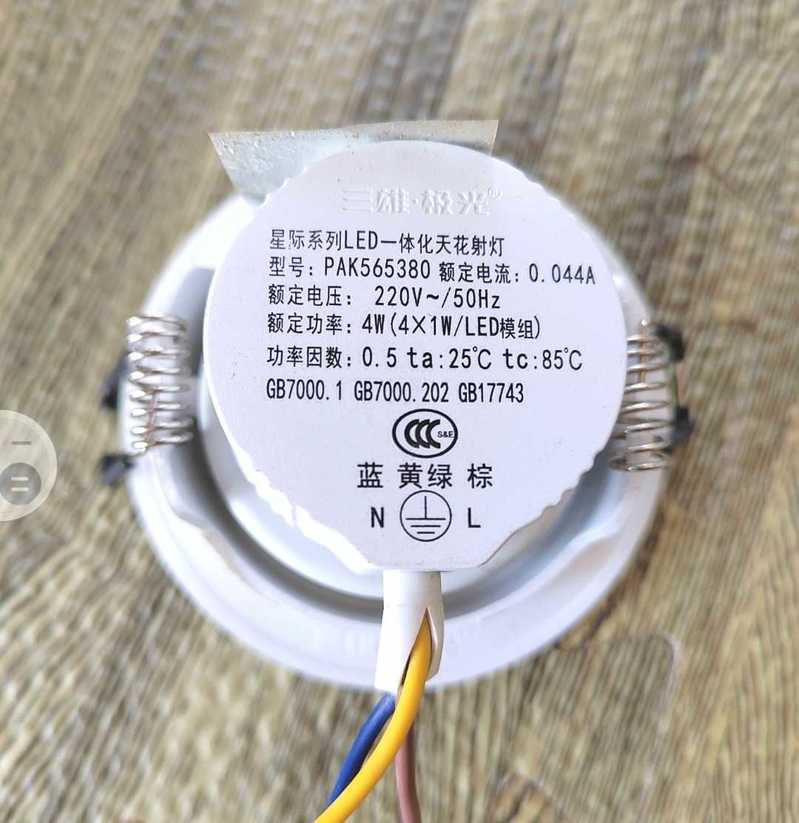

拆个LED筒灯天花射灯





收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（22）

wgh1027 楼主     数字大神 2022-1-25 19:54:56

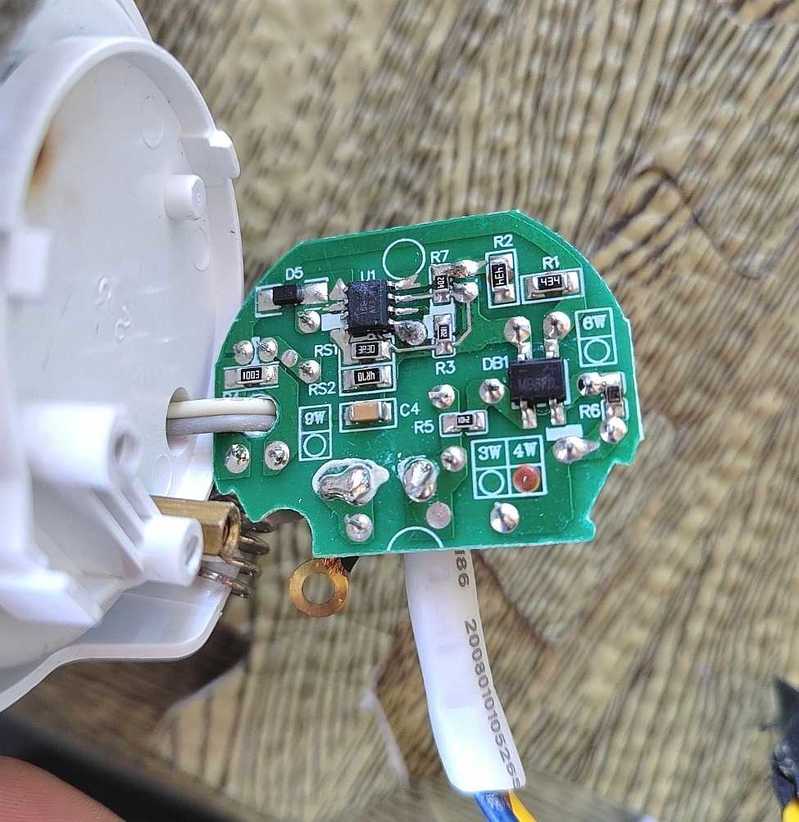

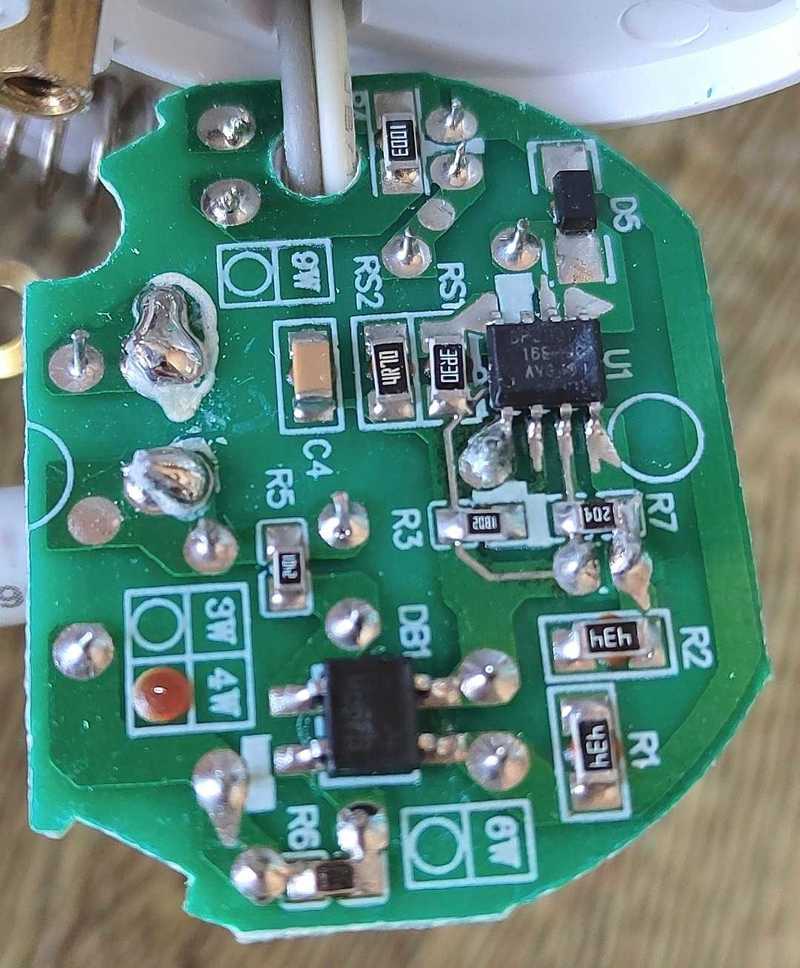

电路板放大
2022-1-25 19:54:56 回复
wgh1027 楼主     数字大神 2022-1-25 19:56:36

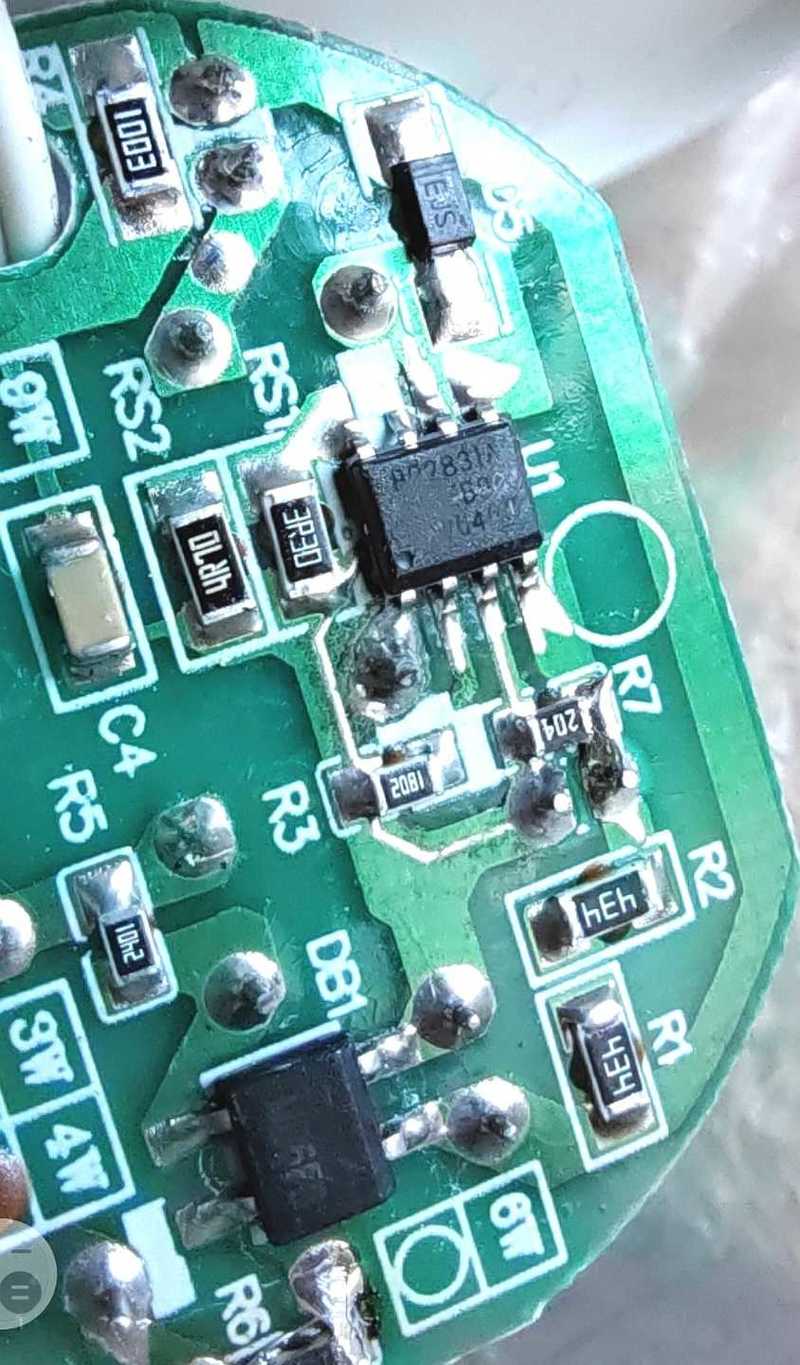

主控芯片看清楚一点
2022-1-25 19:56:36 回复
wgh1027 楼主     数字大神 2022-1-25 19:58:33

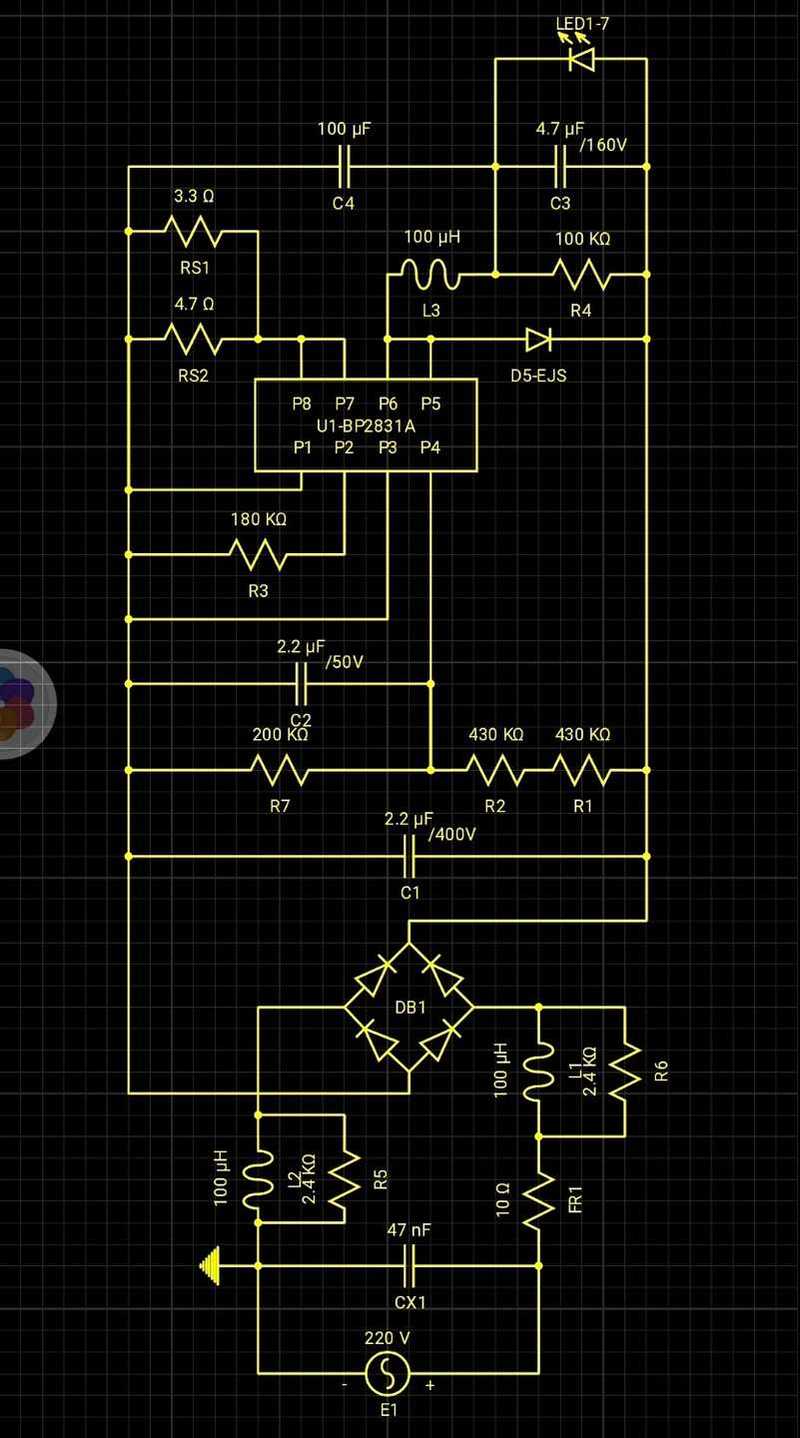

画一下电路图

2022-1-25 19:58:33 回复
zhangwj98 数字精灵 2022-1-25 20:08:39
谢谢分享！
2022-1-25 20:08:39 回复
atz123 数字王者 2022-1-25 20:23:08

谢谢分享！
2022-1-25 20:23:08 回复
mvwz24029819 数字精灵 2022-1-25 22:22:53
谢谢分享
2022-1-25 22:22:53 回复
勇闯沙滩 数字大神 2022-1-26 07:21:28

谢谢分享。
2022-1-26 07:21:28 回复
13912217676 数字巨人 2022-1-26 09:48:24
大厂出品，谢谢分享
2022-1-26 09:48:24 回复
kyhwhb 数字大神 2022-1-26 10:34:30
驱动做工不错，没看到灯珠部分呢
2022-1-26 10:34:30 回复
无极 数字梦想家 2022-1-26 16:01:34
你这灯能照几个妖精？
2022-1-26 16:01:34 回复
wgh1027 楼主     数字大神 2022-1-26 23:50:08
无极 发表于 2022-1-26 16:01
你这灯能照几个妖精？

九九八十一个
2022-1-26 23:50:08 回复
wgh1027 楼主     数字大神 2022-1-26 23:53:36
13912217676 发表于 2022-1-26 09:48
大厂出品，谢谢分享

可惜烧坏了
2022-1-26 23:53:36 回复
wgh1027 楼主     数字大神 2022-1-26 23:56:58
巍巍兴安 发表于 2022-1-26 10:34
驱动做工不错，没看到灯珠部分呢

这个是电路板烧坏了，所以拆来看看，而灯珠没有坏就不拆了。
2022-1-26 23:56:58 回复
wgh1027 楼主     数字大神 2022-1-26 23:57:43
atz123 发表于 2022-1-25 20:23
谢谢分享！

多谢多谢
2022-1-26 23:57:43 回复
wgh1027 楼主     数字大神 2022-1-26 23:58:31
勇闯沙滩 发表于 2022-1-26 07:21
谢谢分享。

谢谢谢谢
2022-1-26 23:58:31 回复
佳维 数字精灵 2022-1-27 11:15:36
感谢分享
2022-1-27 11:15:36 回复
wgh1027 楼主     数字大神 2022-1-27 22:11:47
这个其实是烧坏了的，图上都能看到R6电阻已经烧焦了。
2022-1-27 22:11:47 回复
wgh1027 楼主     数字大神 2022-1-27 22:14:16
只有R6和L1坏掉其它都没事。
2022-1-27 22:14:16 回复
wgh1027 楼主     数字大神 2022-1-27 22:18:34
由于没有这种电感就直接用导线短接修复。
2022-1-27 22:18:34 回复
