拆个冰箱之音

发表于：2022-4-20 16:49:41 1827
电子产品
行为类别: 实测（简单)
产品类别: 家电相关
电子品牌: 其它
电子产品关键字: TC-196

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
拆个冰箱之音

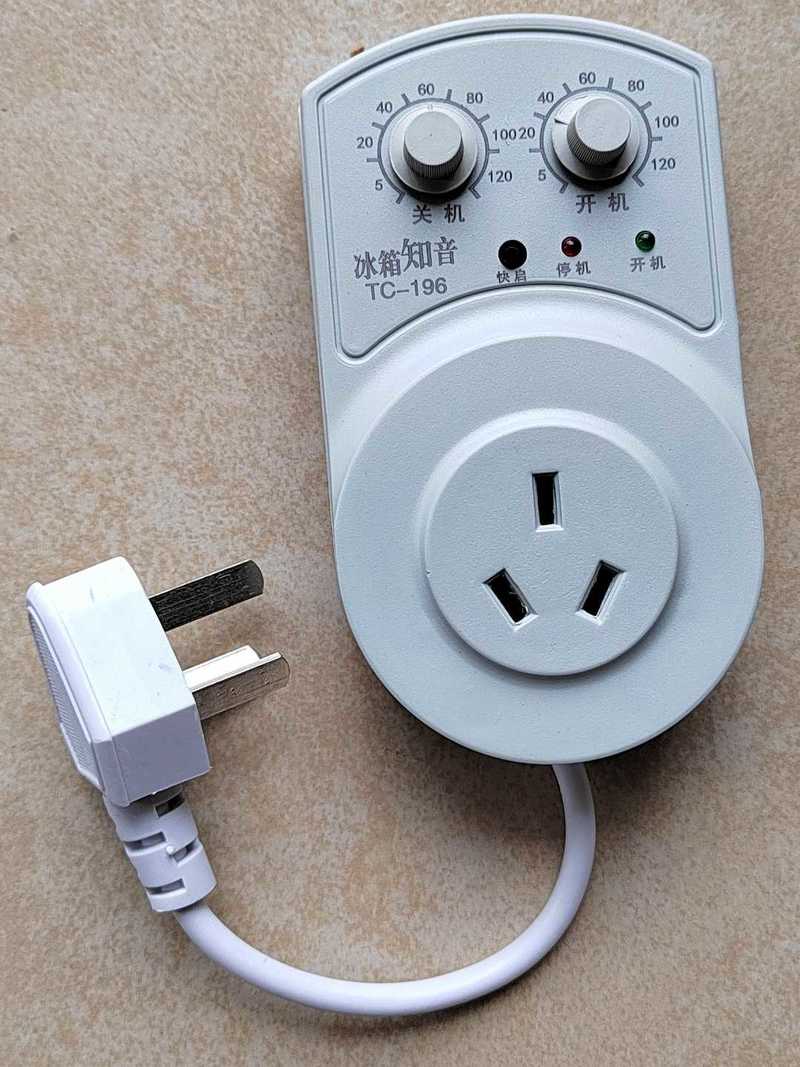

正面

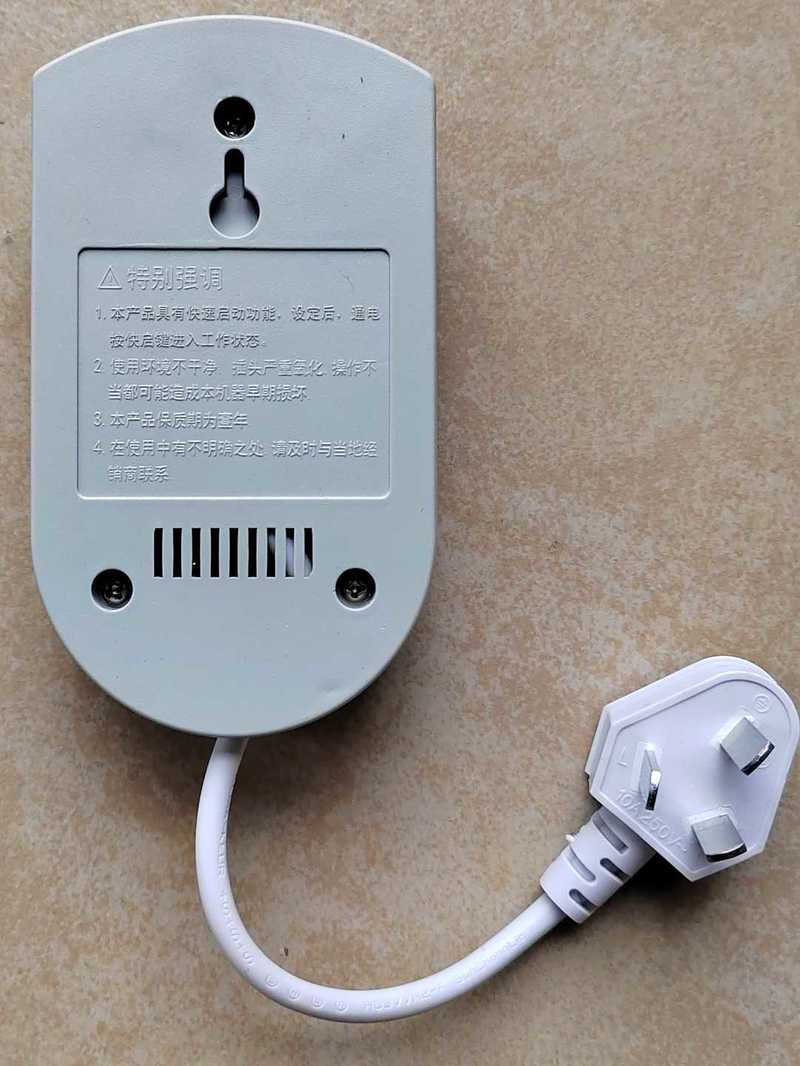

背面
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

wgh1027 楼主     数字大神 2022-4-20 16:51:04
电路板

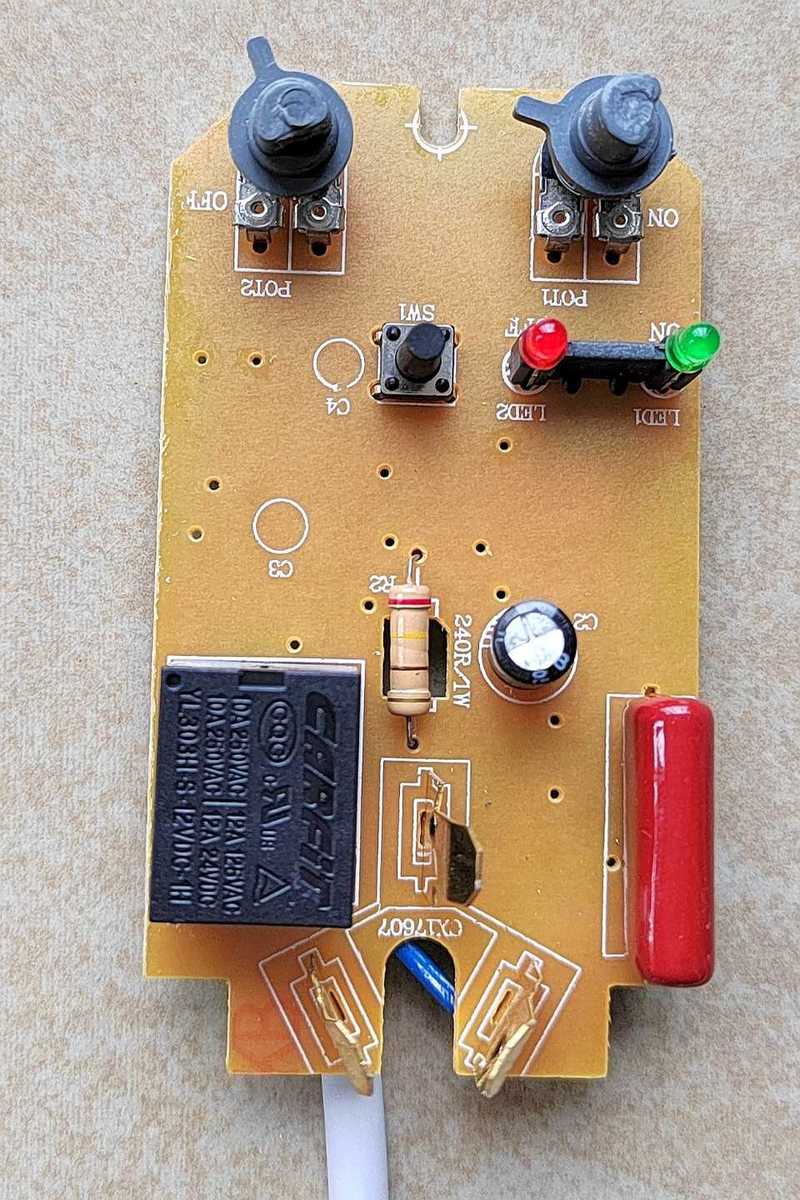

正面

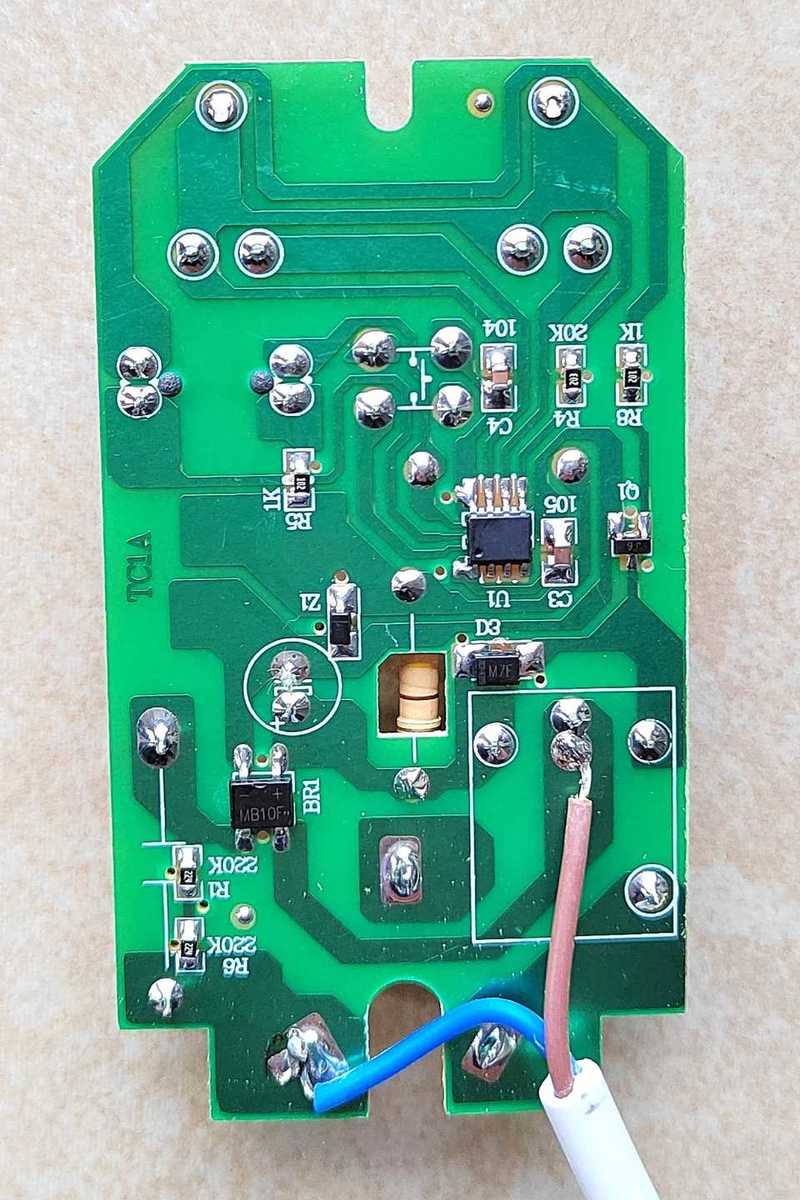

背面
2022-4-20 16:51:04 回复
wgh1027 楼主     数字大神 2022-4-20 16:52:01
这个应该是控制冰箱的吧。
2022-4-20 16:52:01 回复
勇闯沙滩 数字大神 2022-4-20 17:19:36
不是自己家的呀！
2022-4-20 17:19:36 回复
zhangwj98 数字精灵 2022-4-20 17:23:31
地线都剪了。
2022-4-20 17:23:31 回复
ff0000 数字梦想家 2022-4-20 17:31:59
没看明白这是干嘛的
2022-4-20 17:31:59 回复
HD123 数字精灵 2022-4-20 19:32:51
这就是个定时器，靠个继电器做为开关，定时开启和关闭220v电源！
2022-4-20 19:32:51 回复
atz123 数字王者 2022-4-20 19:56:22
谢谢分享
2022-4-20 19:56:22 回复
wgh1027 楼主     数字大神 2022-4-20 20:00:38
勇闯沙滩 发表于 2022-4-20 17:19
不是自己家的呀！

别人家的**
2022-4-20 20:00:38 回复
wgh1027 楼主     数字大神 2022-4-20 20:01:42
zhangwj98 发表于 2022-4-20 17:23
地线都剪了。

哈哈本来就没有地线的
2022-4-20 20:01:42 回复
wgh1027 楼主     数字大神 2022-4-20 20:03:43
ff0000 发表于 2022-4-20 17:31
没看明白这是干嘛的

听说是给冰箱省电的
2022-4-20 20:03:43 回复
mvwz24029819 数字精灵 2022-4-20 20:12:10
谢谢分享
2022-4-20 20:12:10 回复
13912217676 数字巨人 2022-4-20 21:38:27
阻容降压整流，滤波电容很容易爆，已见过多例。说白了就是个定时器，通过调节两个旋钮赖控制冰箱的启停。说节能省电无非就是延长停机时间，就是忽悠小白鼠的，还美其名曰冰箱知音，厂家真是有才
2022-4-20 21:38:27 回复
不羁的风yb 数字精灵 2022-4-21 01:33:14
冰箱温控器如果坏了，就打到速冻挡，然后接上这个控制器，调整好压缩机工作时间和停止时间，以控制冷藏室温度。
2022-4-21 01:33:14 回复
佳维 数字精灵 2022-4-21 09:50:59
感谢分享
2022-4-21 09:50:59 回复
wgh1027 楼主     数字大神 2022-4-21 21:48:48
13912217676 发表于 2022-4-20 21:38
阻容降压整流，滤波电容很容易爆，已见过多例。说白了就是个定时器，通过调节两个旋钮赖控制冰箱的启停。说 ...

哈哈质量好的电容就不容易爆。
2022-4-21 21:48:48 回复
wgh1027 楼主     数字大神 2022-4-21 21:52:08
不羁的风yb 发表于 2022-4-21 01:33
冰箱温控器如果坏了，就打到速冻挡，然后接上这个控制器，调整好压缩机工作时间和停止时间，以控制冷藏室温 ...

可谓曲线救国
2022-4-21 21:52:08 回复
wgh1027 楼主     数字大神 2022-4-23 10:19:51

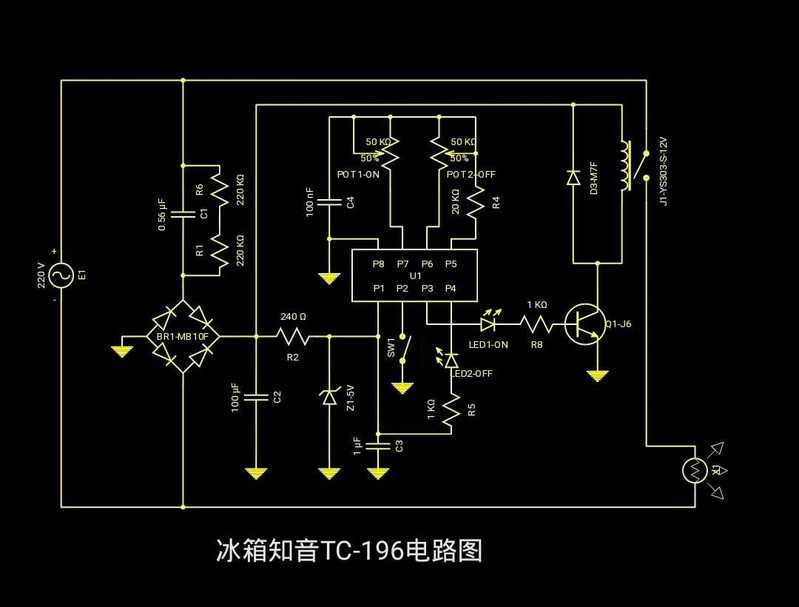

画一下电路图

2022-4-23 10:19:51 回复
