众仪ZT225万用表简单测试

发表于：2022-11-23 09:59:08 3082
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT225

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 佳维 于 2022-11-23 10:00 编辑

1、先测一下各档位的静态电流，工作电压为4.5V

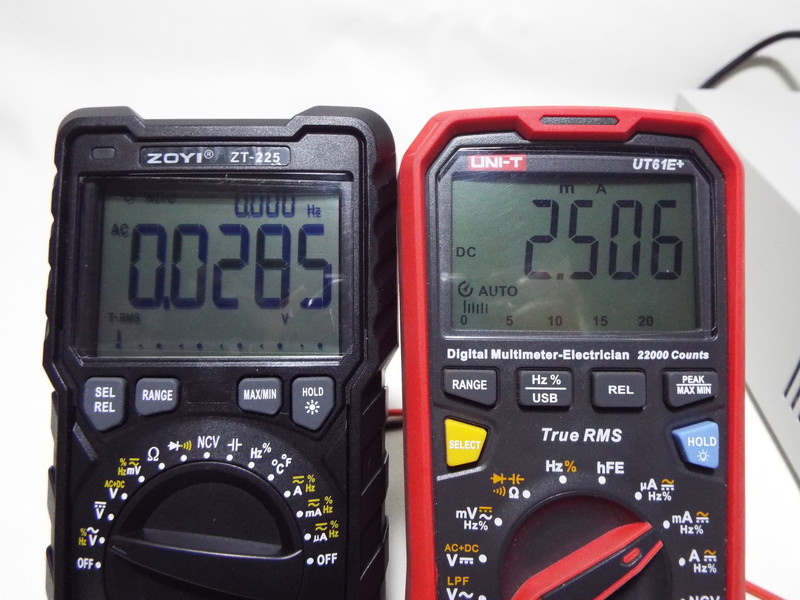

交流档，电流为2.506mA

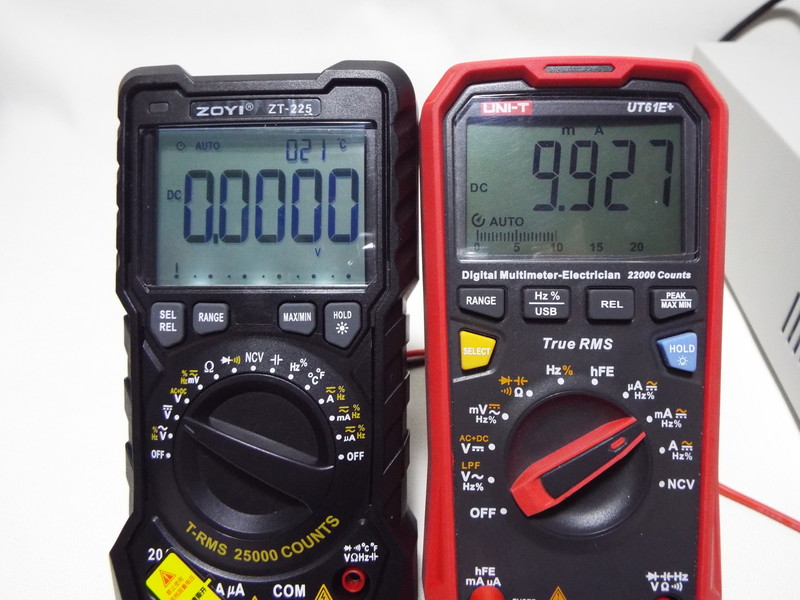

直流档位2.126ma，打开背光为9.927ma

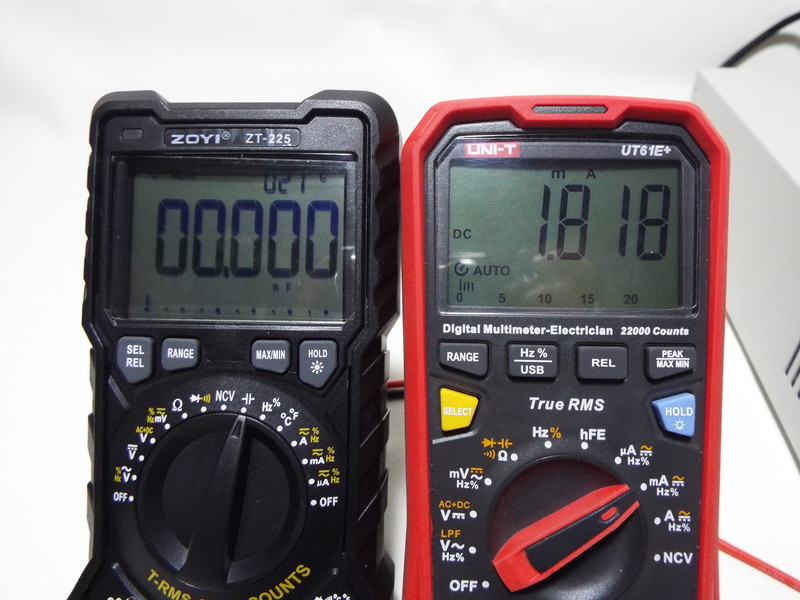

电容档为1.818ma

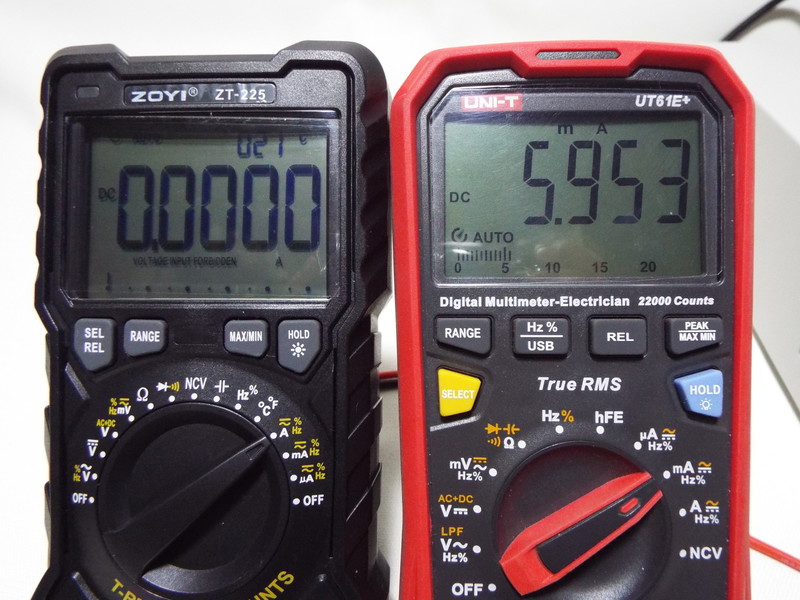

电流档为5.953ma，电流档有一个警示发光管被点亮，所以电流就大一些

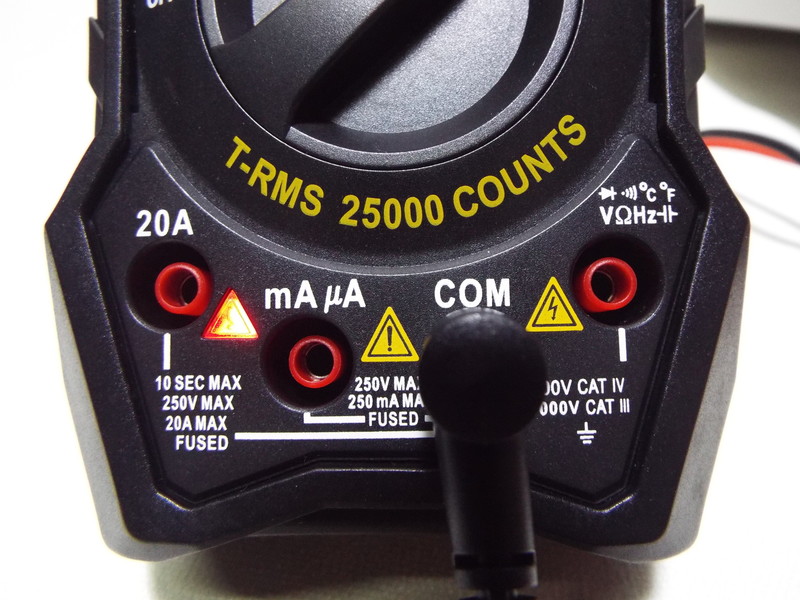

这个三角形就是被点亮的指示灯，这一点很好

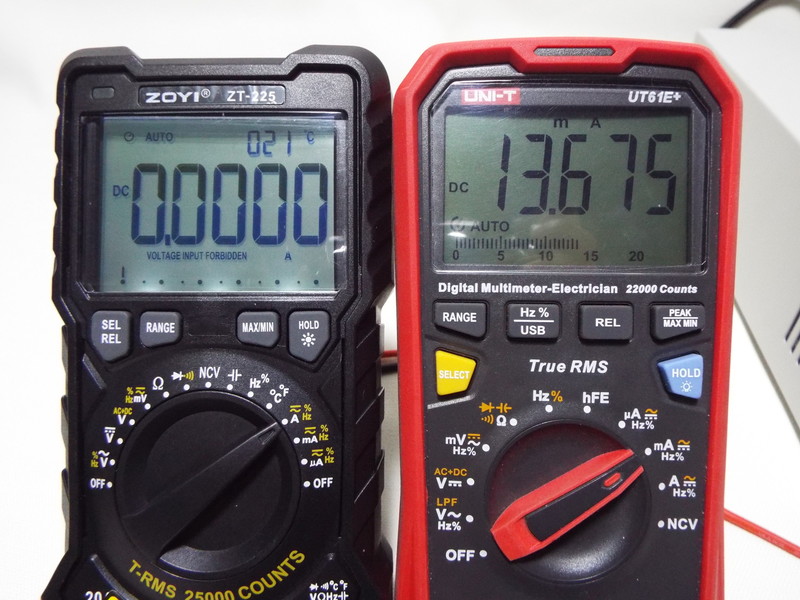

打开背光后的电流为13.675ma

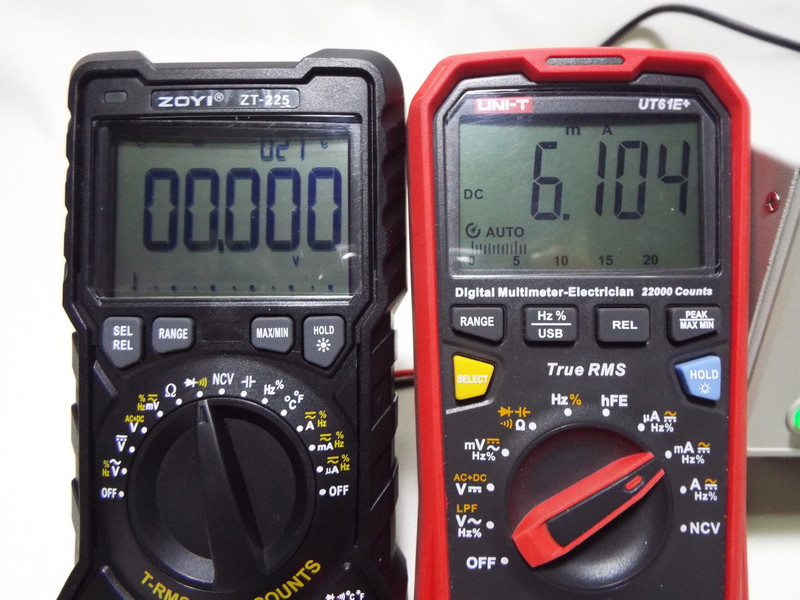

二极管档电流为6.104ma

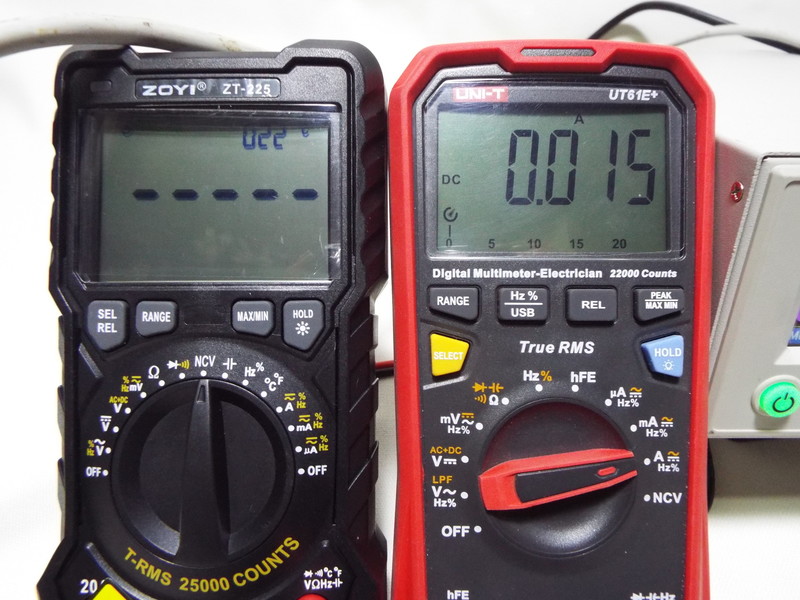

NCV档电流为0.015ma

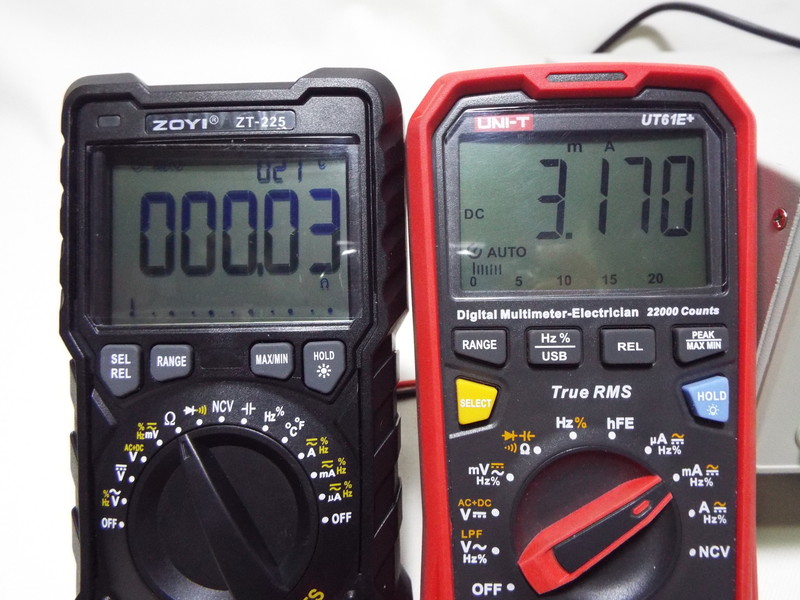

电阻档电流为3.170ma

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

佳维 楼主     数字精灵 2022-11-23 10:11:00


2、下面测一下工作电压，在下降工程中的状况，其最低工作电压很有用，可以为改锂电供电作参考

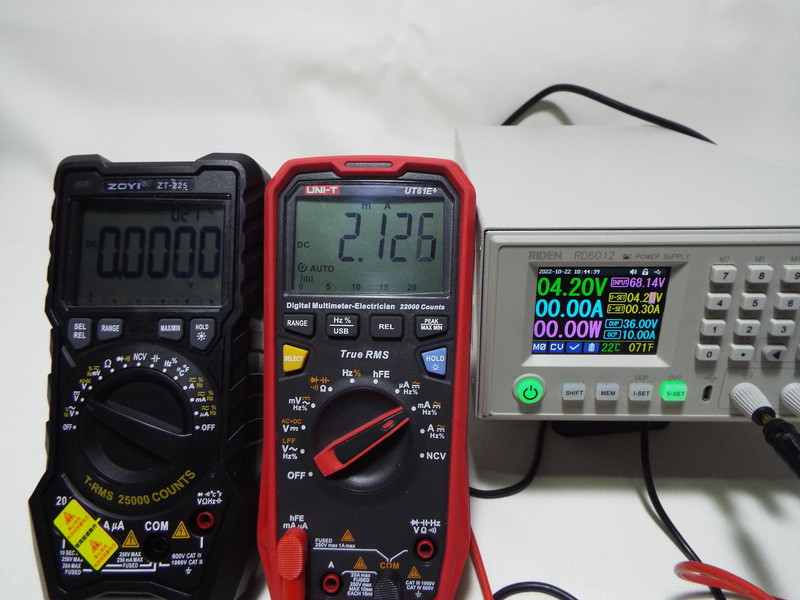

输入4.2V电压，这是锂电的最高电圧，电流为2.126，正常的工作电流

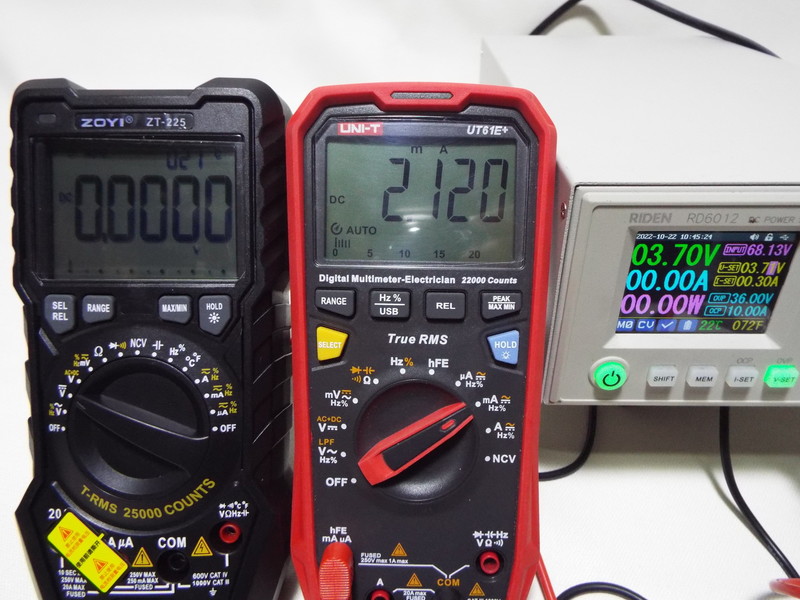

调低电压至3.7V，正常工作，电流为2.120ma

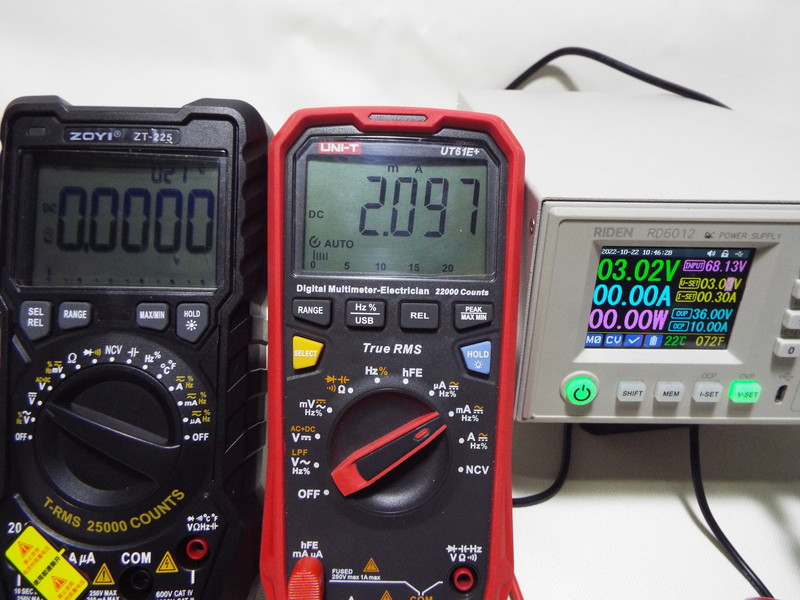

降至3V的工作电流2.097ma

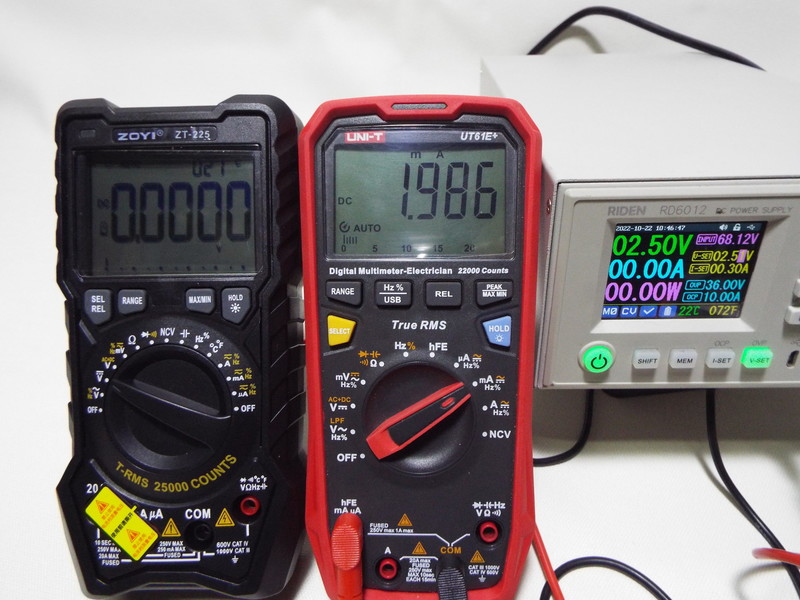

继续降压至2.5V时，电流开始明显下降

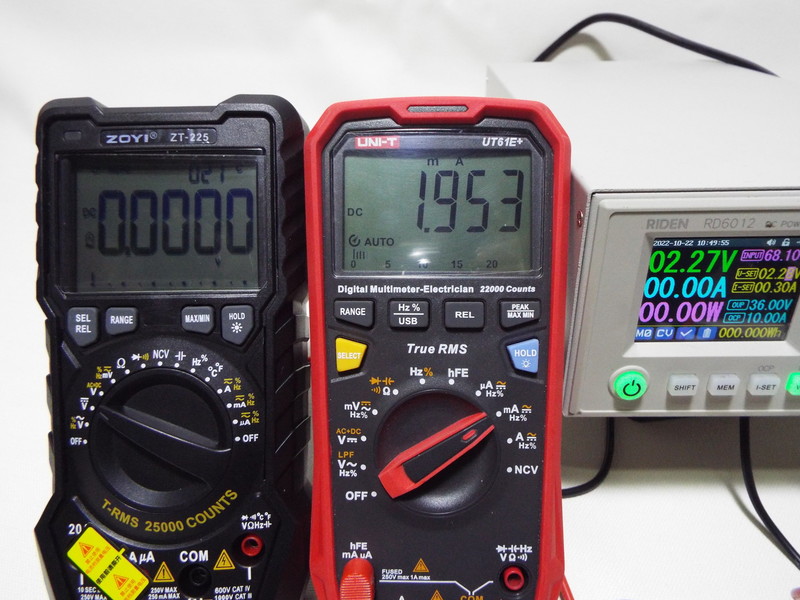

降至2.27V时为最低工作电压，再低就会关机，此时电流降至1.953ma，由此可知，改用锂电池供电毫无压力，在以后的拆机过程中，发现内部空间也足够大



3、下面把UT61E+和225并联测一下电压，算是比对一下吧，输入的电流不是标准源，所以不能说水准谁不准的问题

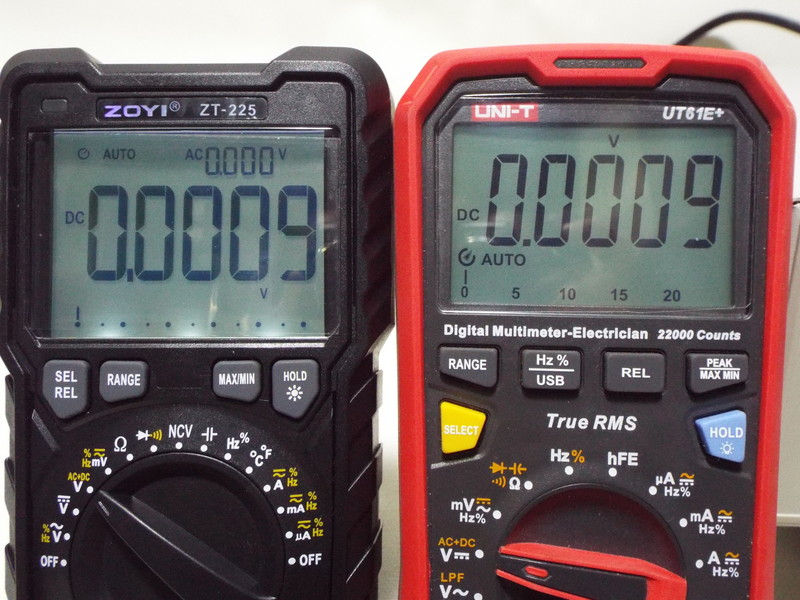

输入0.0009V，显示相同

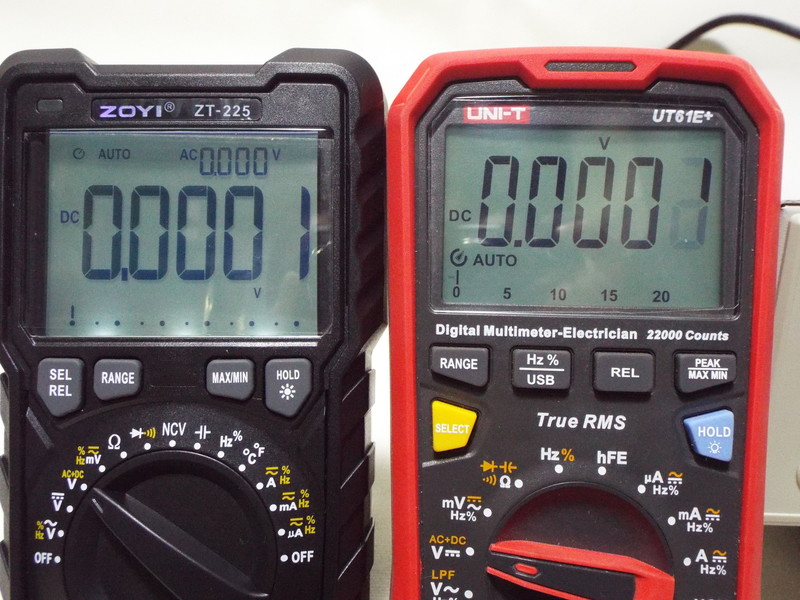

输入0.0001V，显示相同

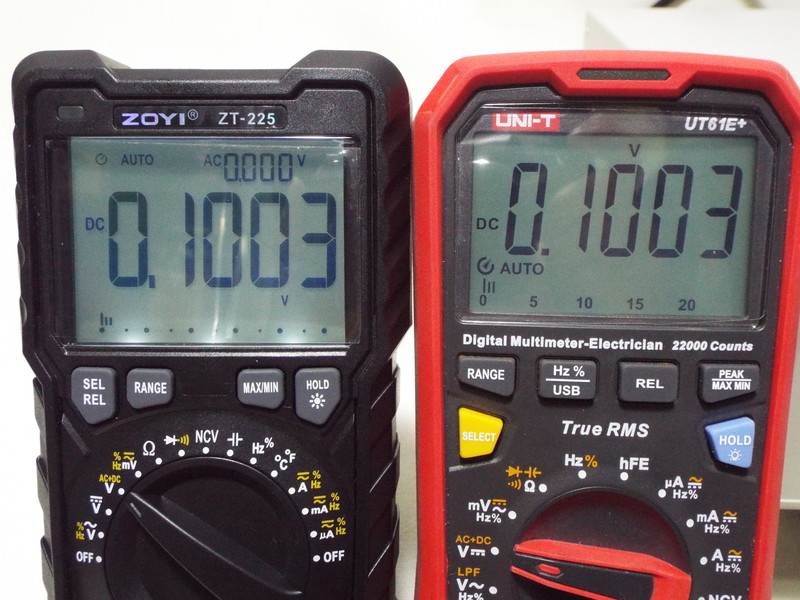

输入0.1003V，显示相同

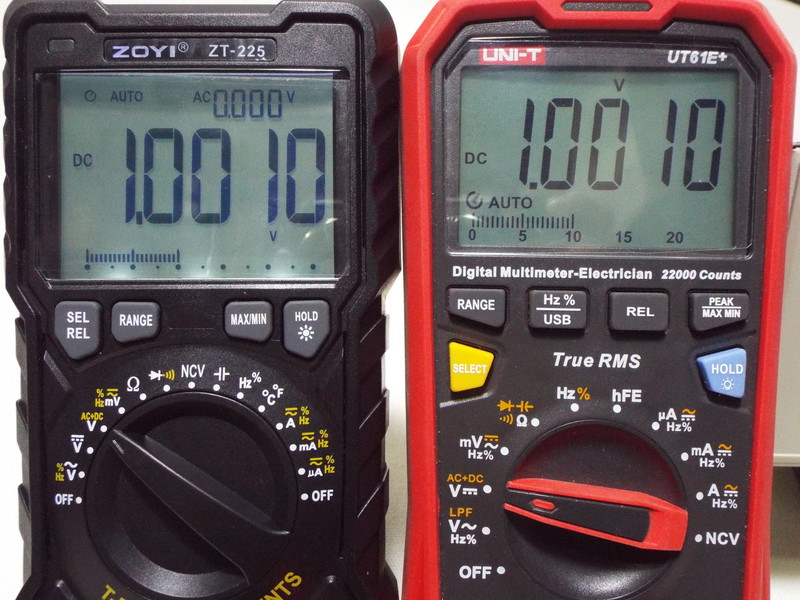

输入1.0010V，显示相同

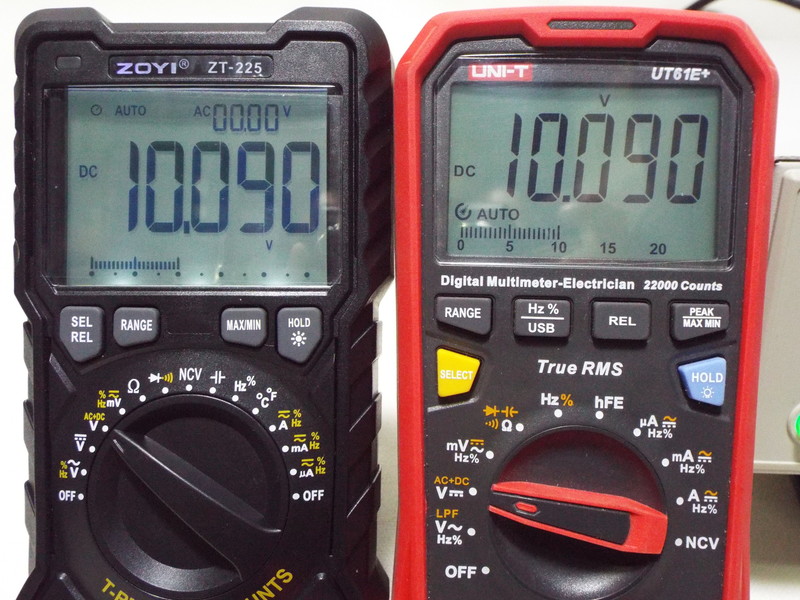

输入10.090V，显示相同

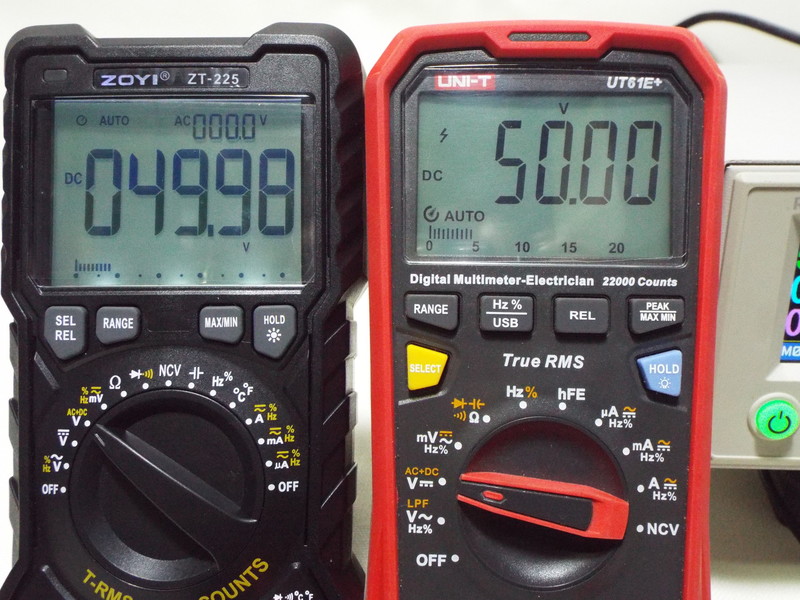

输入50.00V，225显示49.98V,61E+显示50.00V







2022-11-23 10:11:00 回复
mvwz24029819 数字精灵 2022-11-23 11:27:34
这个可以改锂了，正好符合
2022-11-23 11:27:34 回复
zhangwj98 数字精灵 2022-11-23 14:27:07
供电范围超宽。
2022-11-23 14:27:07 回复
佳维 楼主     数字精灵 2022-11-23 15:34:52
mvwz24029819 发表于 2022-11-23 11:27
这个可以改锂了，正好符合

无论是电压还是空间，都很方便
2022-11-23 15:34:52 回复
hymyfzgs 数字大师 2022-11-23 15:52:18
谢谢楼主分享
2022-11-23 15:52:18 回复
cdsh 数字梦想家 2022-11-23 18:19:42
谢谢分享
2022-11-23 18:19:42 回复
独孤红 数字斗士 2022-11-23 21:32:11
感谢分享
2022-11-23 21:32:11 回复
乐在其中110 数字精灵 2022-11-23 21:51:41
当电压下降到3伏时，对测量精度的误差咋样？
2022-11-23 21:51:41 回复
勇闯沙滩 数字大神 2022-11-24 07:11:19
显示精度很好。
2022-11-24 07:11:19 回复
佳维 楼主     数字精灵 2022-11-24 10:33:14
zhangwj98 发表于 2022-11-23 14:27
供电范围超宽。

是的，没想到会这么宽
2022-11-24 10:33:14 回复
佳维 楼主     数字精灵 2022-11-24 10:33:53
hymyfzgs 发表于 2022-11-23 15:52
谢谢楼主分享

感谢大佬支持
2022-11-24 10:33:53 回复
佳维 楼主     数字精灵 2022-11-24 10:34:53
独孤红 发表于 2022-11-23 21:32
感谢分享

感谢大佬支持
2022-11-24 10:34:53 回复
佳维 楼主     数字精灵 2022-11-24 10:35:55
乐在其中110 发表于 2022-11-23 21:51
当电压下降到3伏时，对测量精度的误差咋样？

没有影响
2022-11-24 10:35:55 回复
331_ 数字小子 2022-11-24 11:24:11
供电有LDO，所以普遍待机工作电压高一些，不过这个改成4.2V锂电太合适了
2022-11-24 11:24:11 回复
佳维 楼主     数字精灵 2022-11-28 10:07:23
勇闯沙滩 发表于 2022-11-24 07:11
显示精度很好。

感谢大佬支持
2022-11-28 10:07:23 回复
佳维 楼主     数字精灵 2022-11-28 10:08:03
331_ 发表于 2022-11-24 11:24
供电有LDO，所以普遍待机工作电压高一些，不过这个改成4.2V锂电太合适了

感谢大佬支持
2022-11-28 10:08:03 回复
hhw517 数字探长 2023-3-20 18:44:33
那天试一下，学习了
