杂物梯之电控箱

今天有时间，在给大家分享一下电控箱

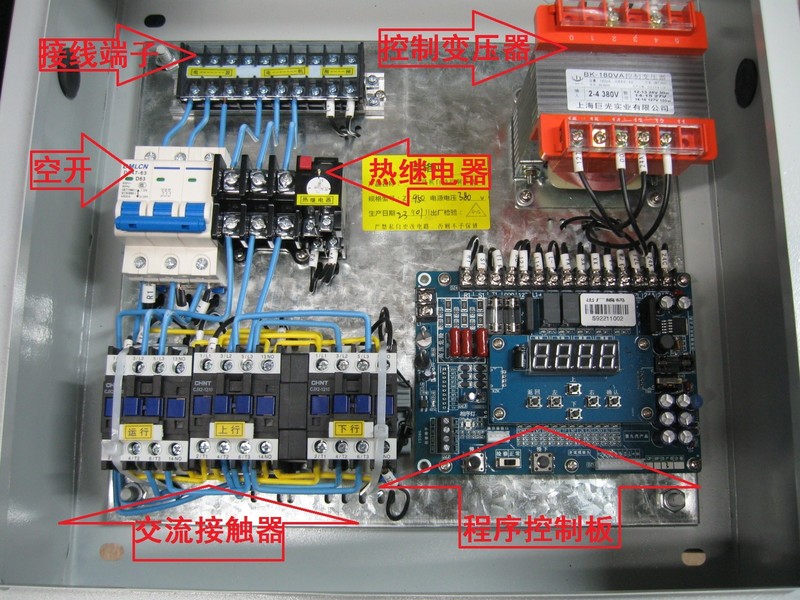

这是控制箱，接线端子分别接三相交流电源线、曳引机电机线、抱闸电磁铁线
空开控制总电源，热继电器保护电机，当超载或缺相时电流增大，继电器断开，接触器失电断开，从而保护电机
交流接触器，有三个，运行接触器是总接触器，不管上行还是下行，它都吸合，预防触点黏连不能有效释放

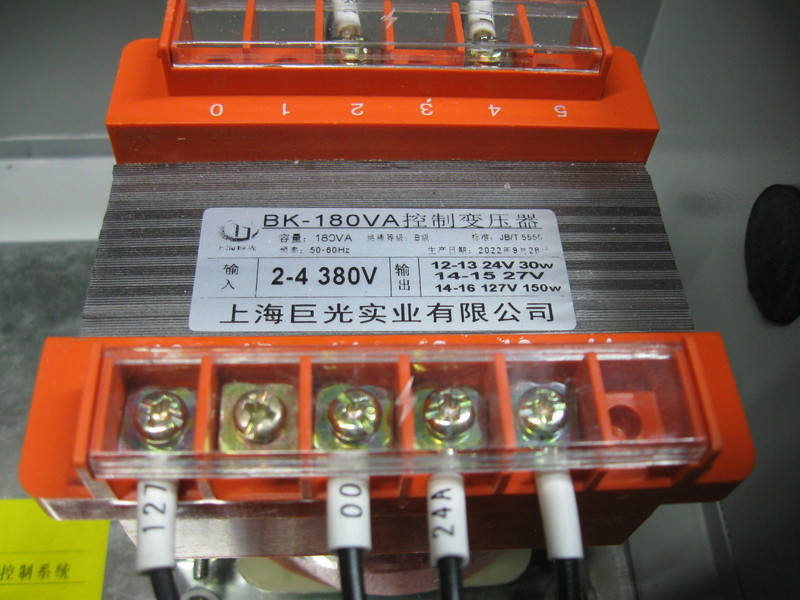

控制变压器，提供程序板和电磁抱闸的直流能源
程序控制器，控制轿厢运行，算是整个系统的大脑了

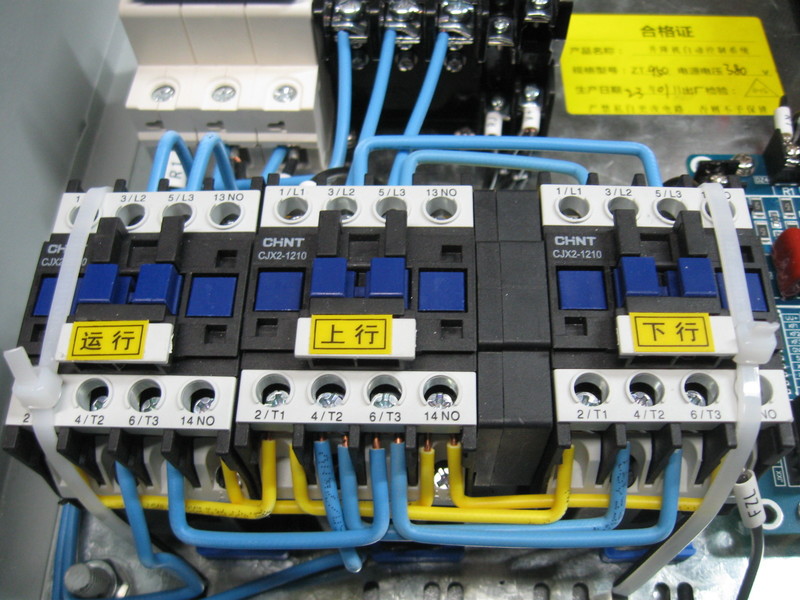

接触器，用四根塑料扎带固定，干了一辈子的电气，第一次见，孤陋寡闻啊

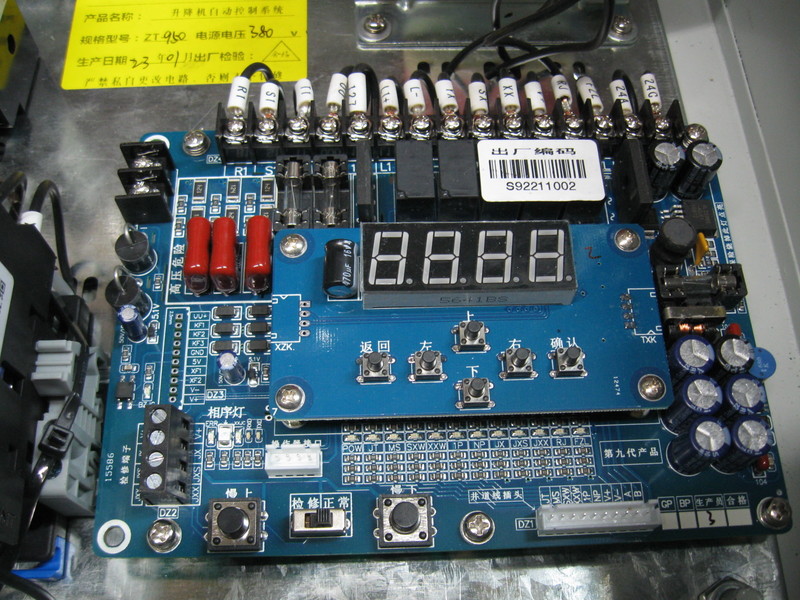

控制板，有下角的插头是插外呼盒线的

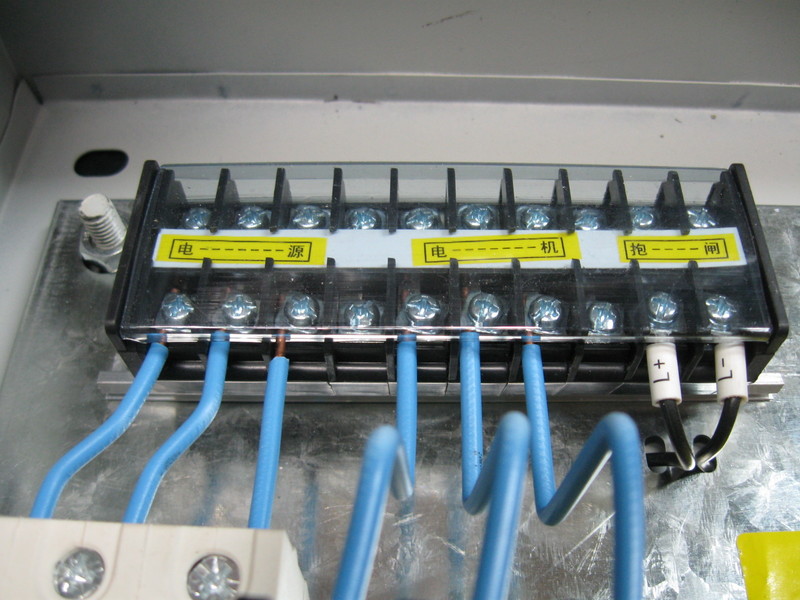

接线端子

整个系统比较简单，需要接线的只有电源线、电机线、电磁铁线、外呼盒引线

整个做工颇具中国特色，非常适合国人使用

电控箱，是新买的吧

研究一下就可以开干了

没有证不能维修的。

谢谢分享！

电脑板就不简单，其余的我都懂

这是控制什么电机的？

小区里电梯的吗？

这个是新买的吧

那个塑料扎带固定接触器应该只是加固吧

光速飞行 发表于 2023-2-12 14:53
电控箱，是新买的吧

是的，很便宜，电控箱、两个外呼盒、所有线缆开关一整套才850元，有个650元的，卖家两三天才回复一次，所以没买他的。就得接线很多，需要换线缆，这个钱就能买个新的了

mvwz24029819 发表于 2023-2-12 16:43
研究一下就可以开干了

马上开工

勇闯沙滩 发表于 2023-2-12 20:03
没有证不能维修的。

这个没事，不是客梯，没报安检

喜欢就好 发表于 2023-2-12 20:41
谢谢分享！

感谢老友支持

fslichong 发表于 2023-2-12 20:55
电脑板就不简单，其余的我都懂

共同学习共同进步

ftr315 发表于 2023-2-12 21:12
这是控制什么电机的？

控制三相异步电动机的

谢谢分享

早日完工。

佳维 发表于 2023-2-13 09:49
这个没事，不是客梯，没报安检

不出事就没事

ftr315 发表于 2023-2-12 21:12
小区里电梯的吗？

不是，这是杂物梯，比客梯简单了很多
