杂物梯之外呼盒

发表于：2023-2-13 14:30:38 1306
博览中心
物品类别: 其它
年代: 2000年或以后

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
今天看一下外呼盒

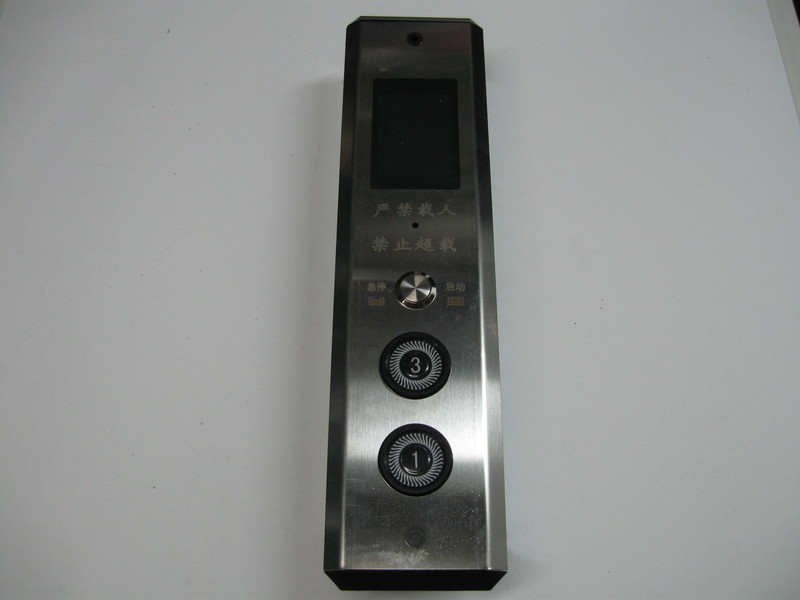

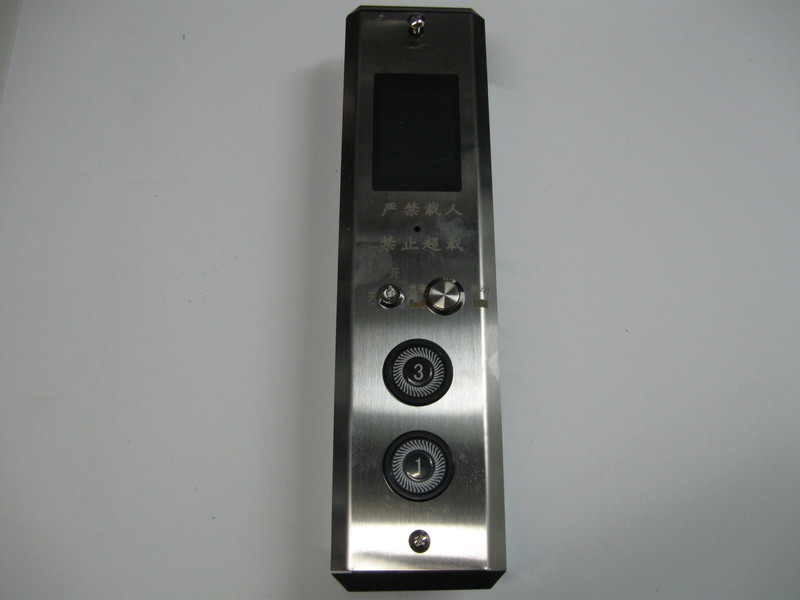

底层外呼盒，面板上端是显示屏，依次向下是电控锁、急停开关，三层按键，一层按键

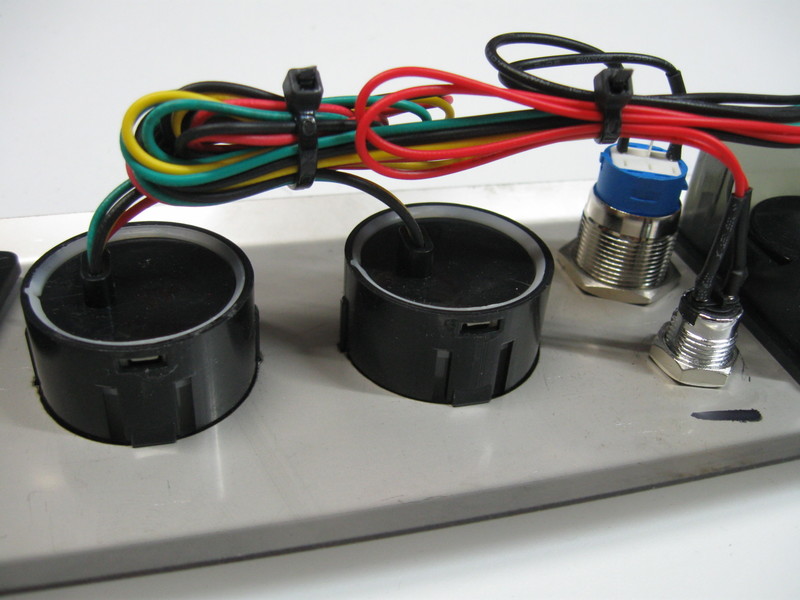

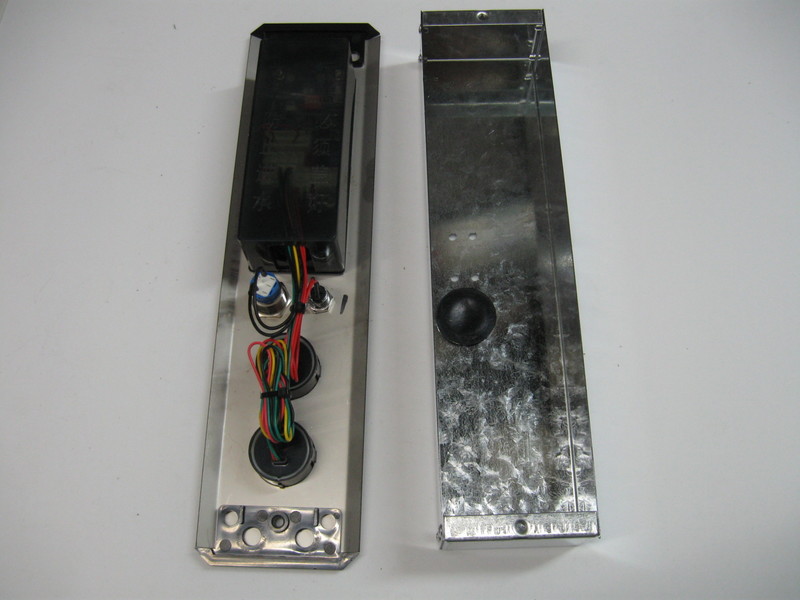

外盒和内部

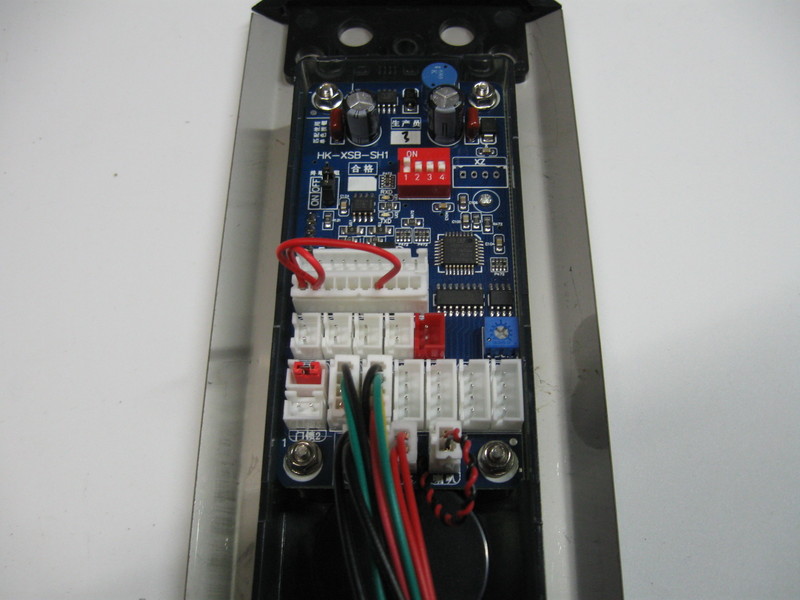

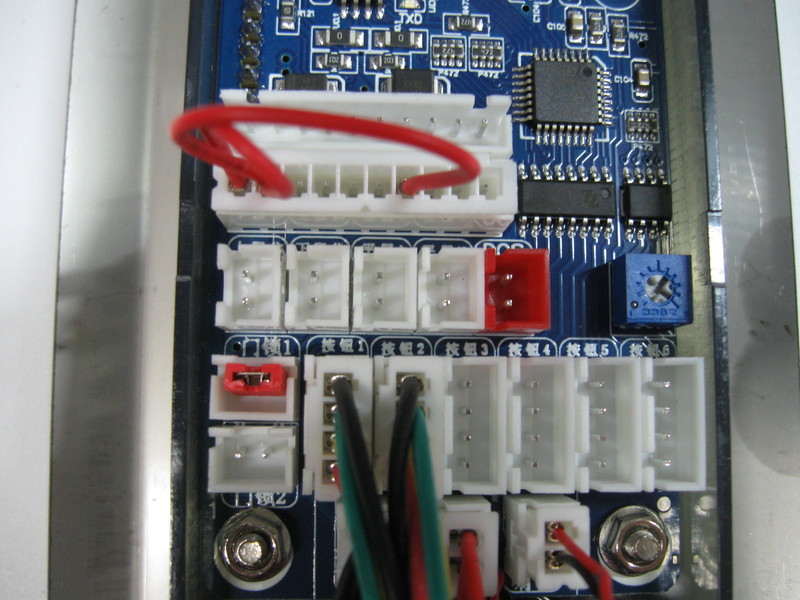

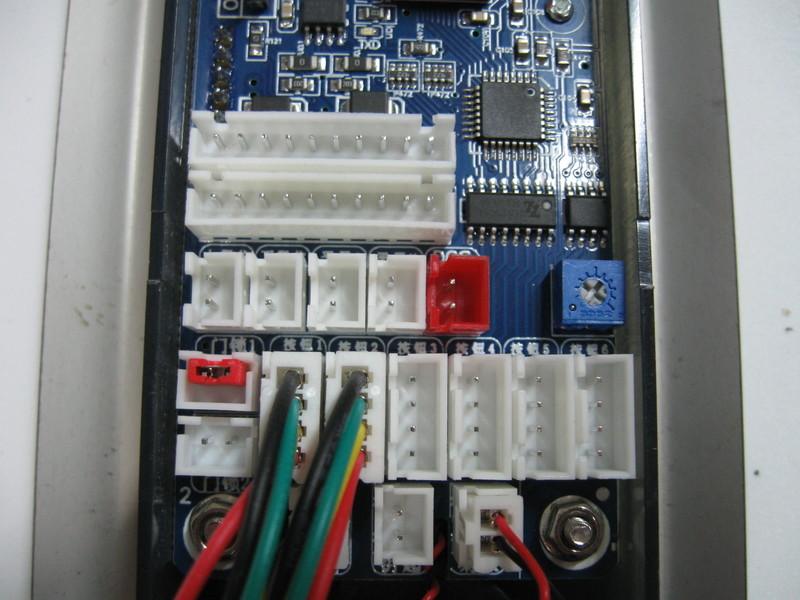

上面的长条插口是插由三层下来的电缆线的，另一长口的有关端子跨接，小插口是插顶楼的限位开关、平层开关、门开关以及电控门磁铁等


这是三层的外呼盒，自上而下 依次是显示屏、急停开关、三层按键、一层按键

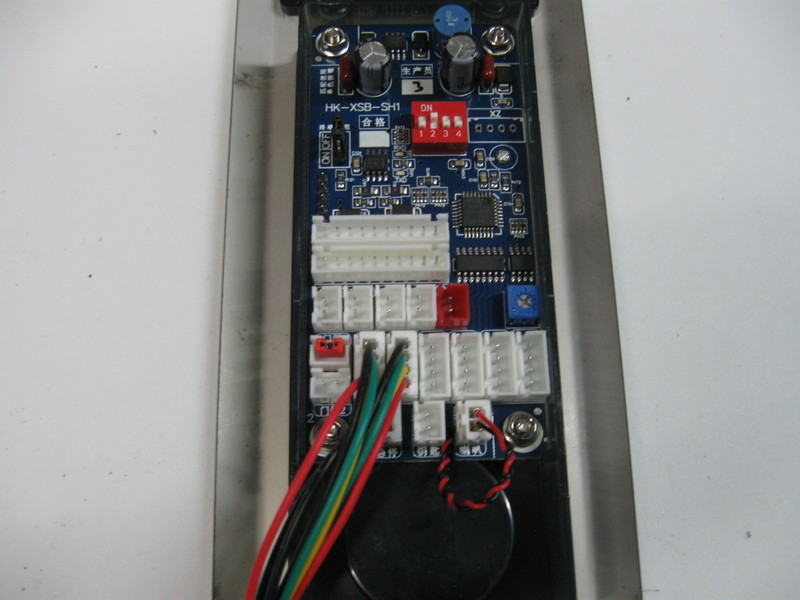

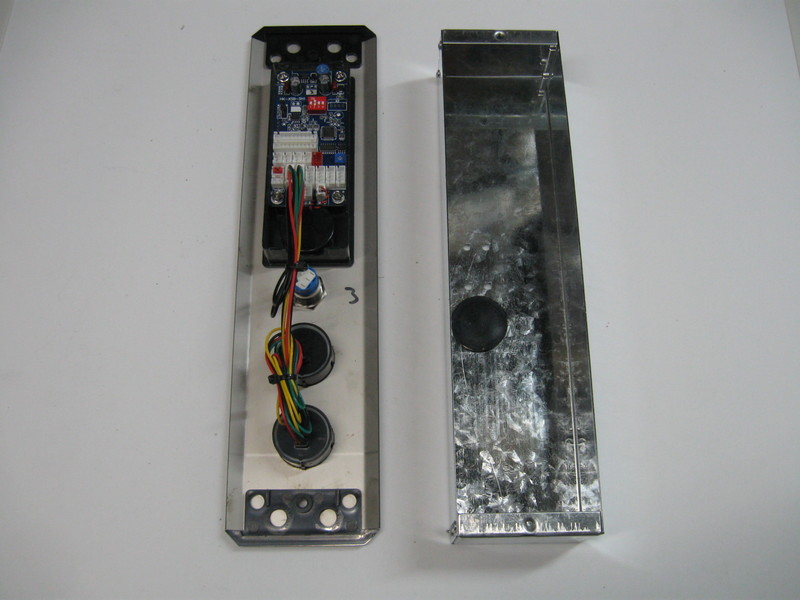

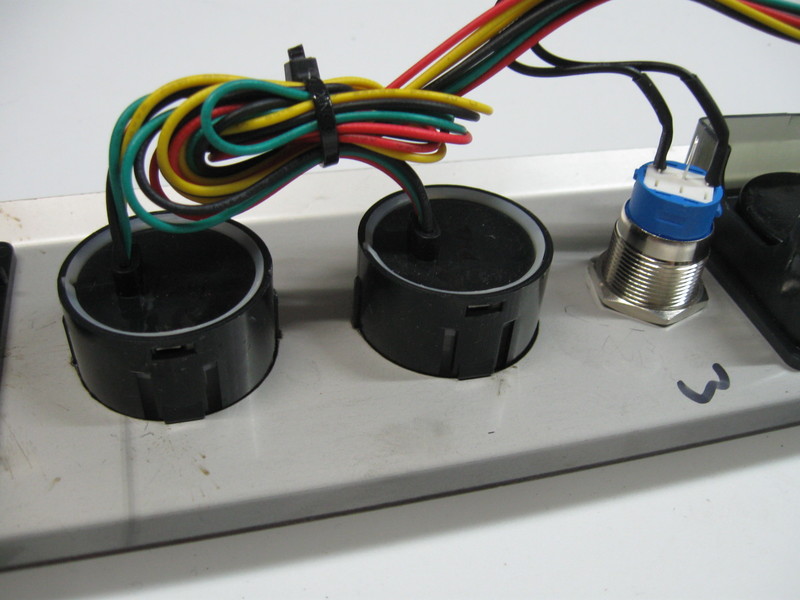

内部，构造一样


上面长条插口插从控制箱来的线缆，下面插去一层的外呼盒线缆，其他一样
