Solartron 7151施伦伯杰万用表开机不显示继电器响维修

发表于：2023-2-20 23:03:06 3024
万用表
主题类别: 维修
仪表品牌: 其它品牌
显示方式: 五位半
型号或关键字: Solartron施伦伯杰 7151

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
Solartron  7151施伦伯杰万用表开机不显示继电器一直响不停维修

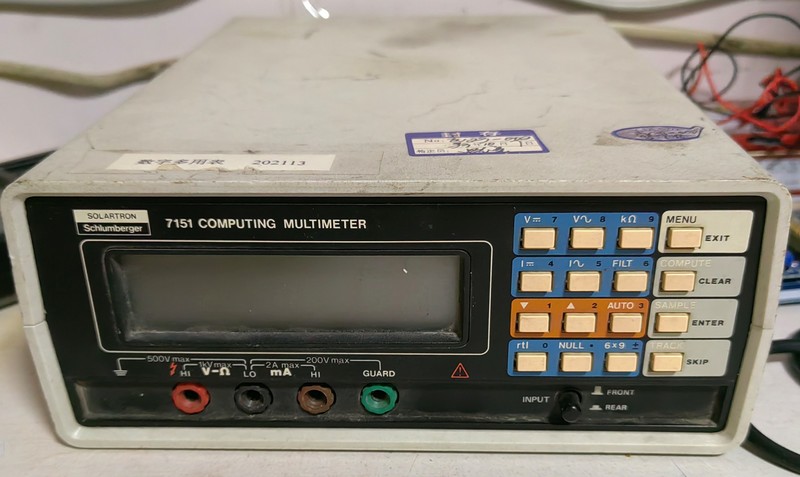

前段时间收来的一台英国产的5位半台式万用表7151，这台万用表可以开6位半模式，6位半是假的，通过取5位半的数值计算出来的。

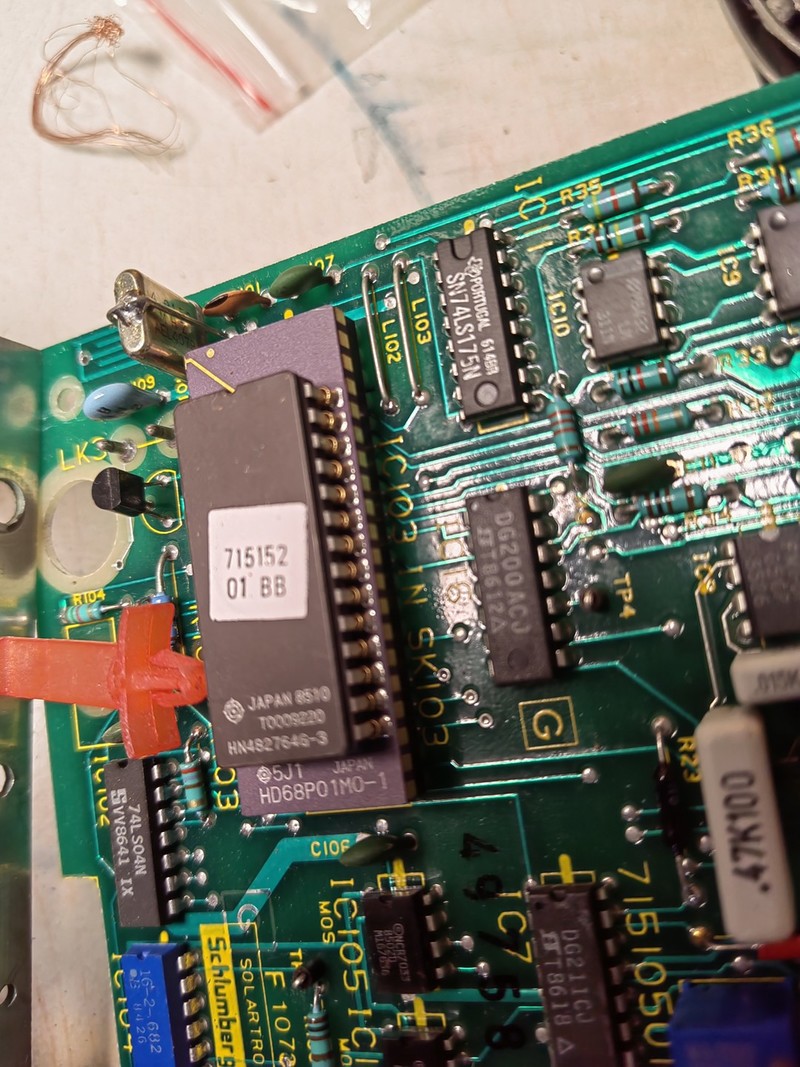

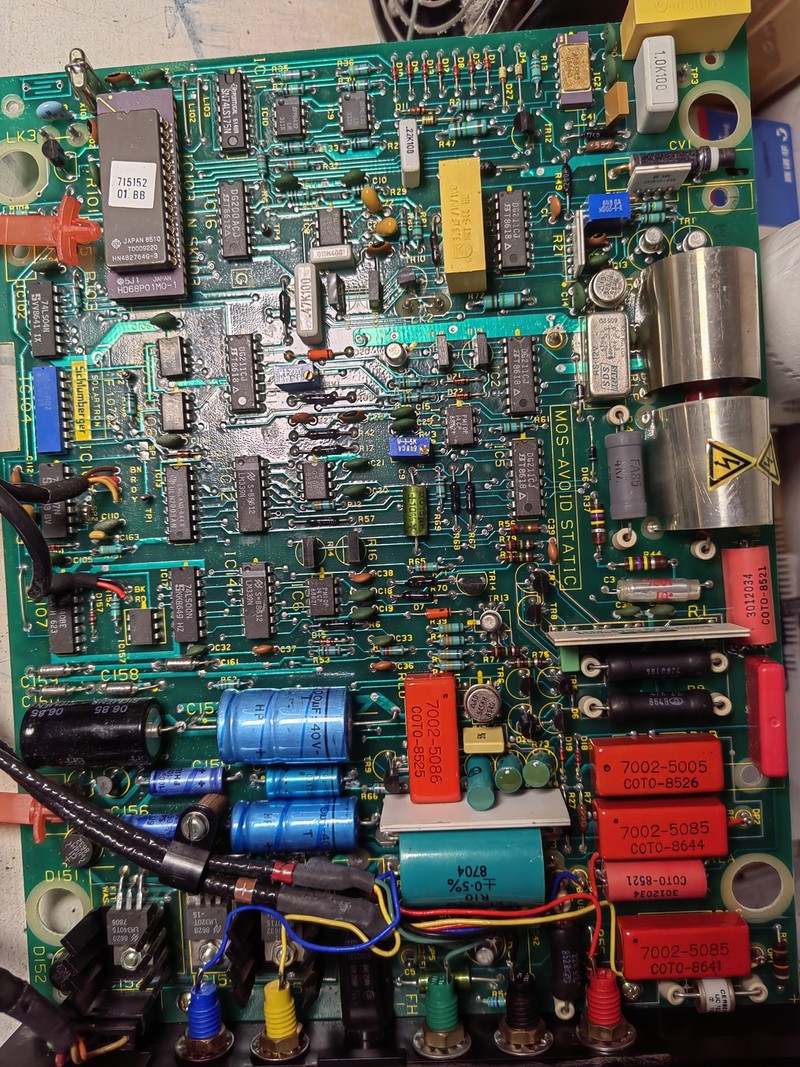

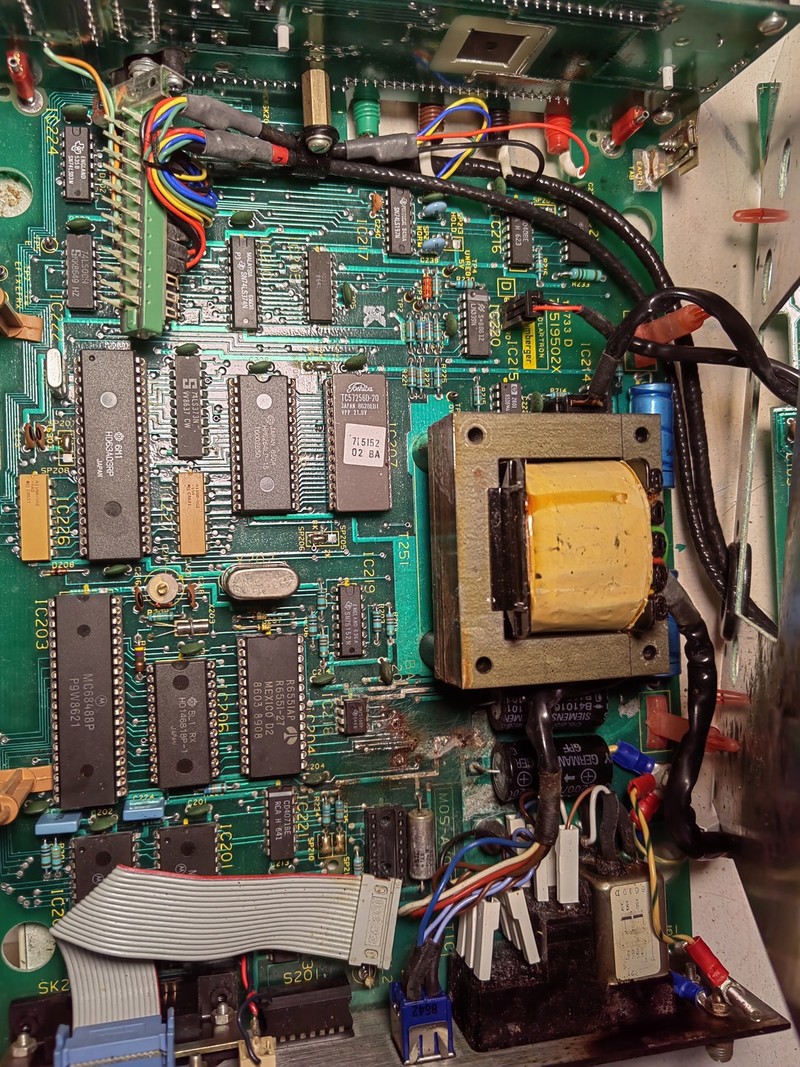

拆开后的样子

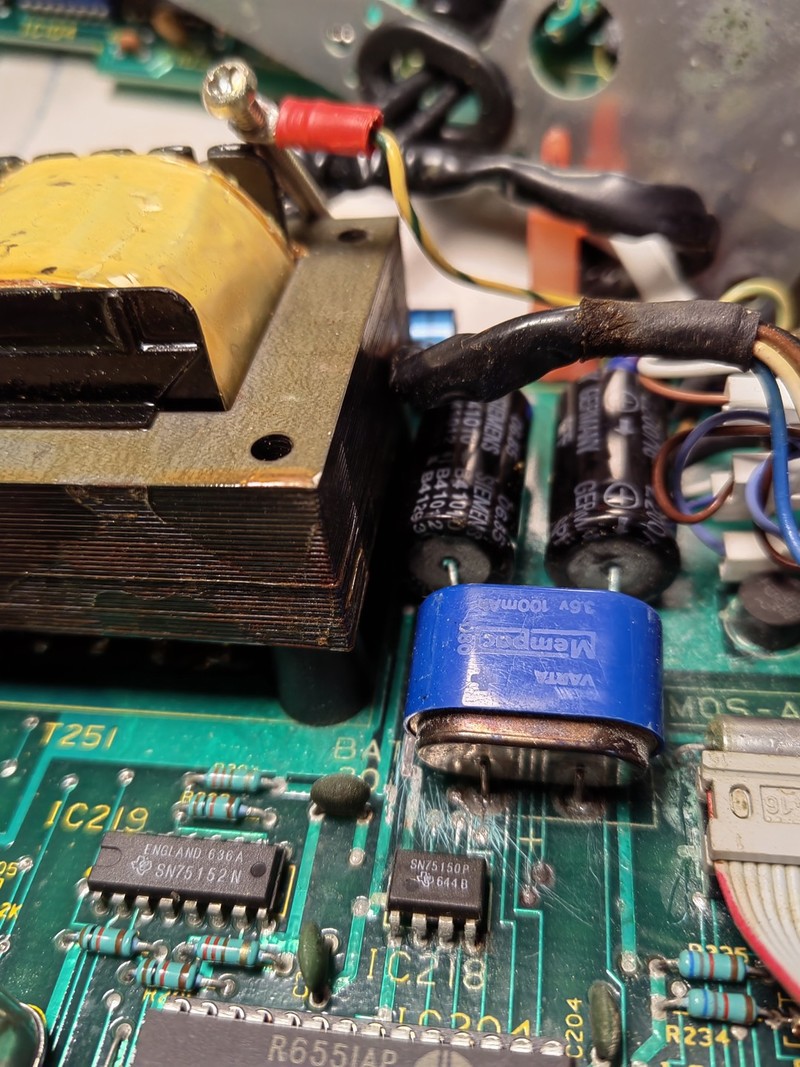

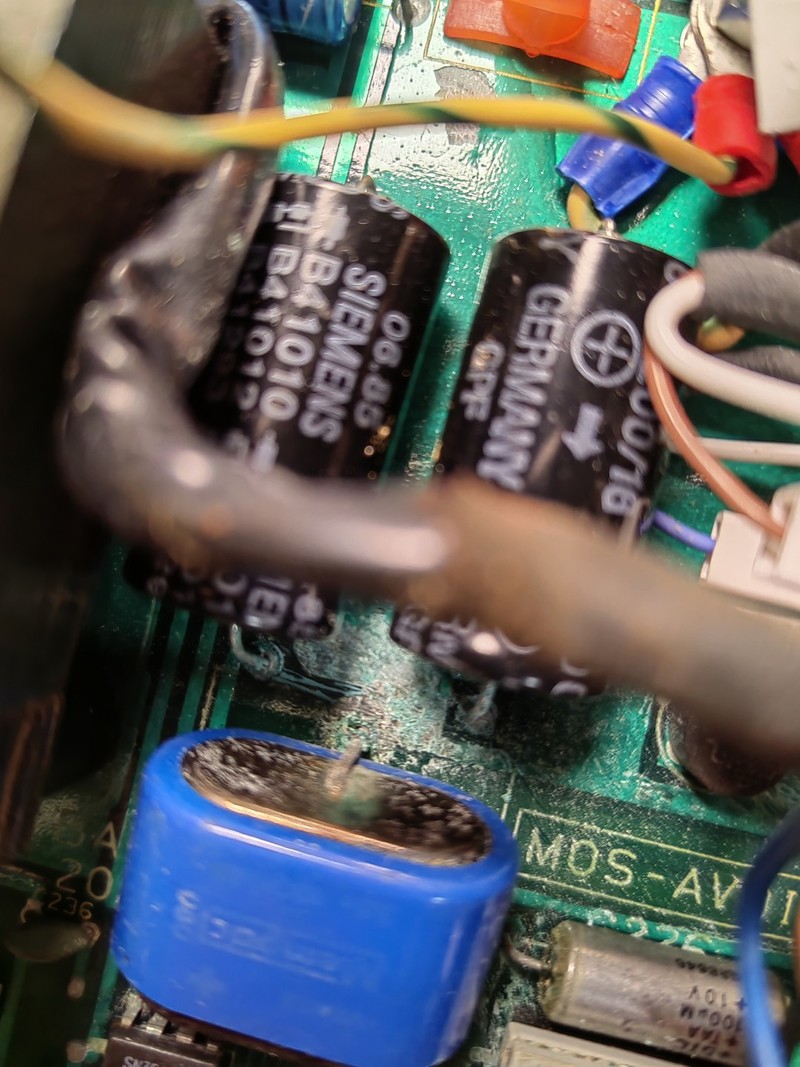

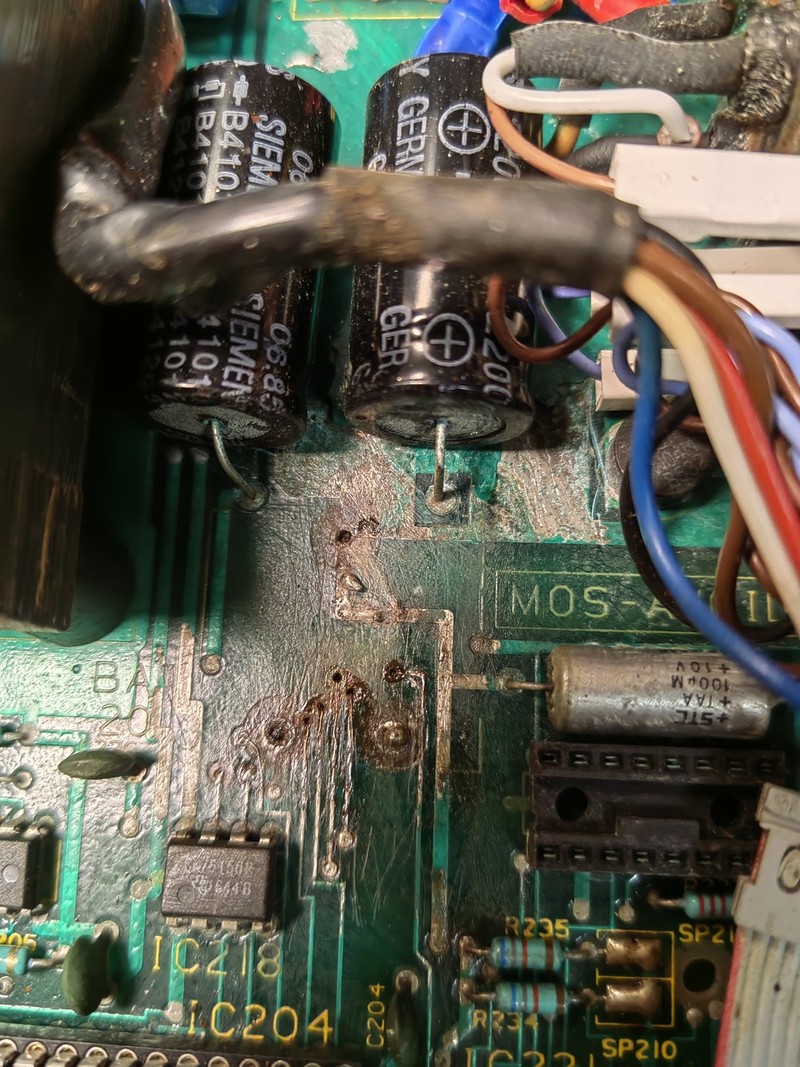

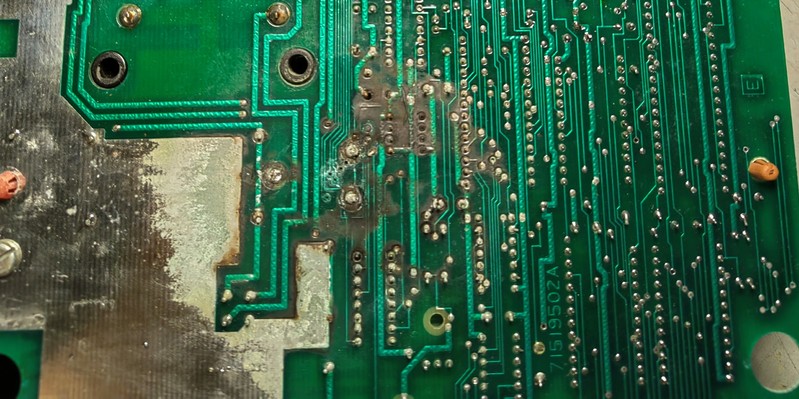

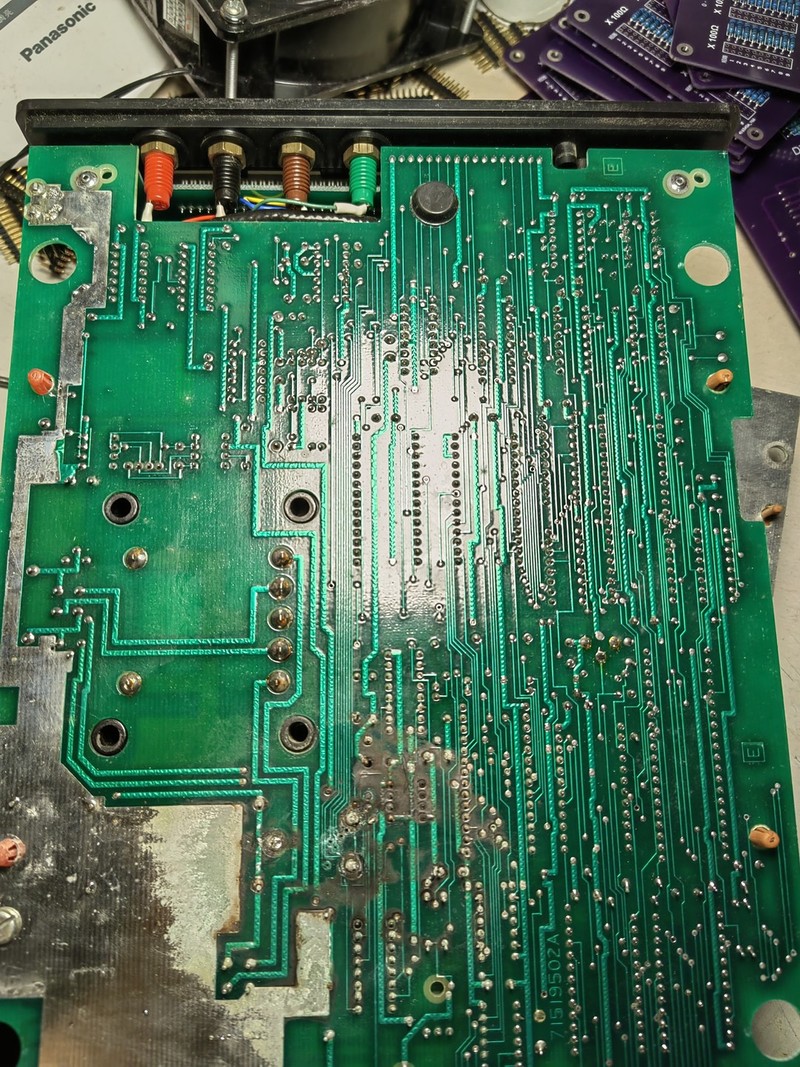

PCB板上的电池漏液腐蚀了电路板。







将电池焊下来，酒精清洗电路板。


IMG_20230205_181547.jpg IMG_20230205_181523.jpg

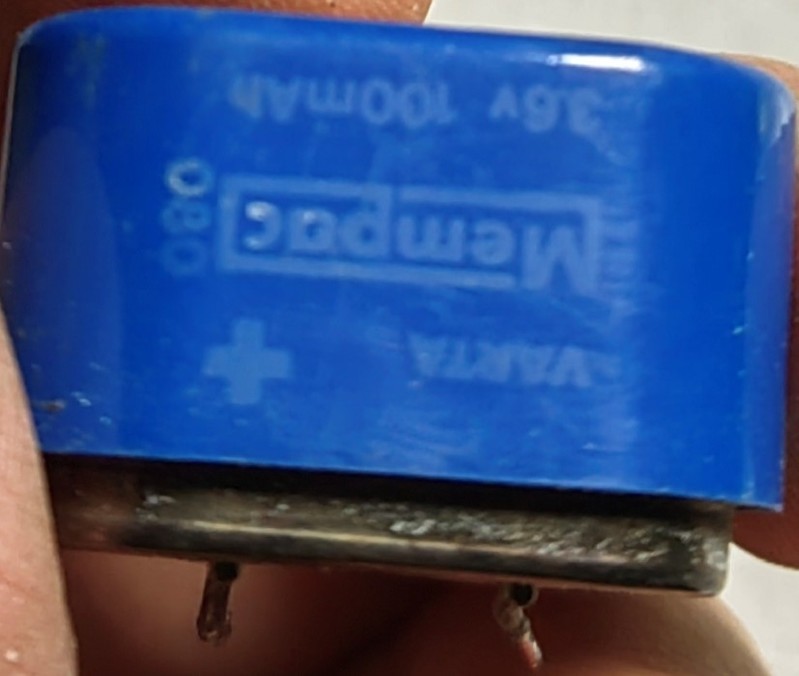

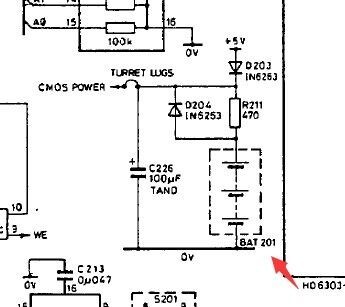

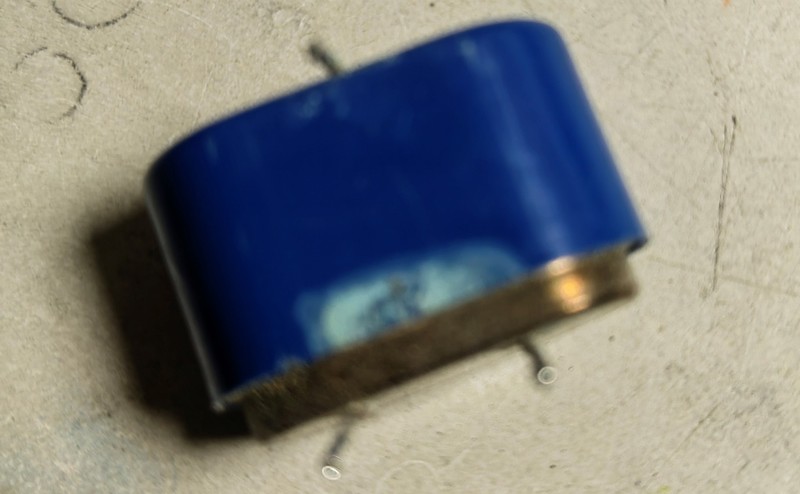

电池焊下来了，3.6V可充电电池，下面是充电电路图。

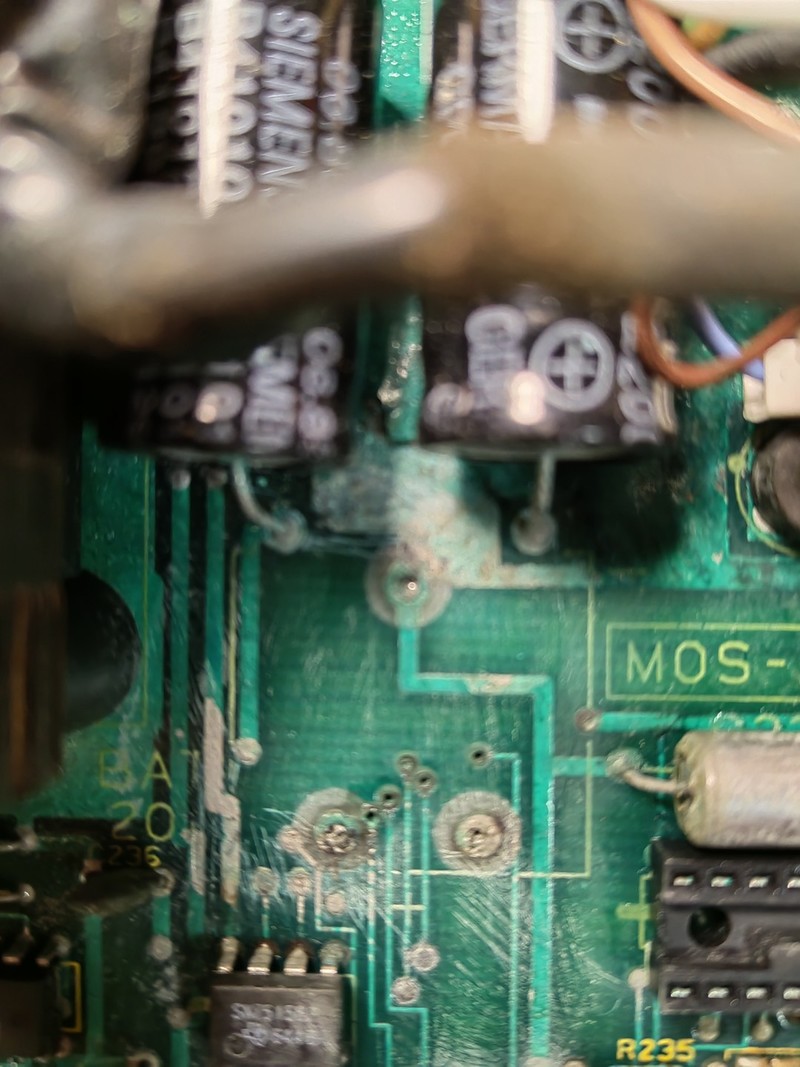

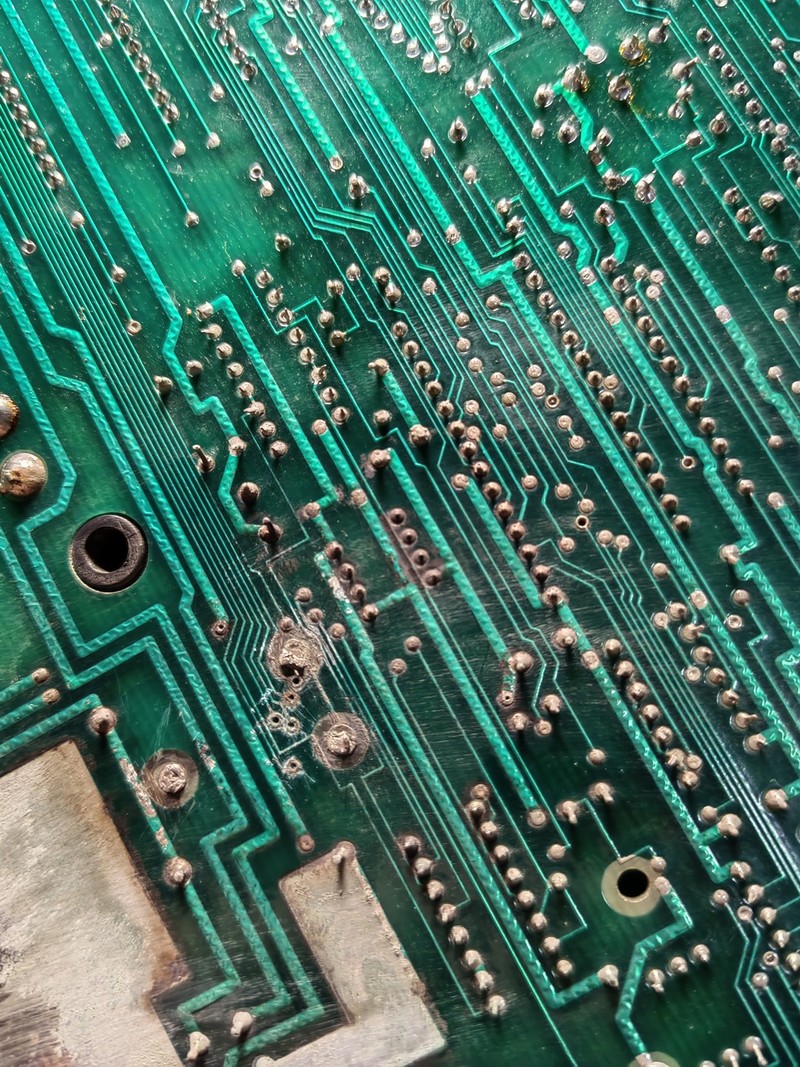

电池焊下来后，清洗电路板的效果图如下：
IMG_20230205_191639.jpg IMG_20230205_192113.jpg

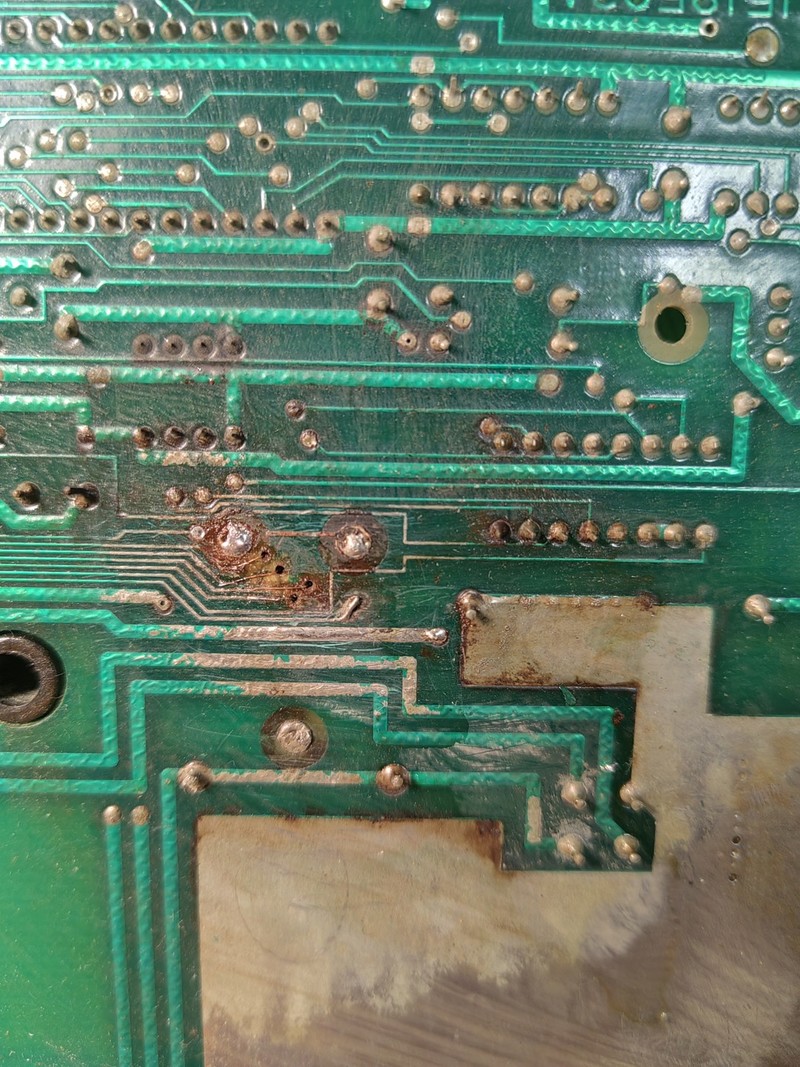

很明显有电路走线断的现象，进行修复如下：
修复1.jpg 修复2.jpg

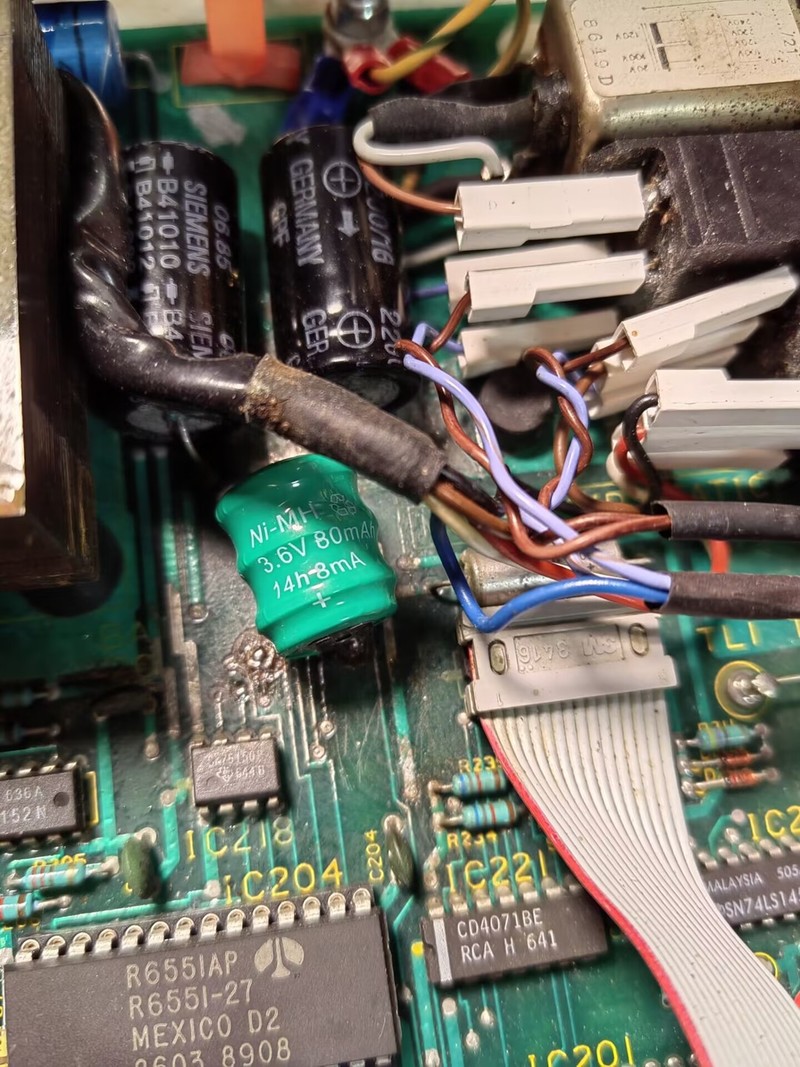

换上新电池的效果，没有3脚的电池，买的2脚的还行，脚间距有两个孔可以对得上,以前是100mAh的，新电池是80mAh。



这台机器的背光不是特别亮，更换显示屏后的LED灯为高亮发光二极管。

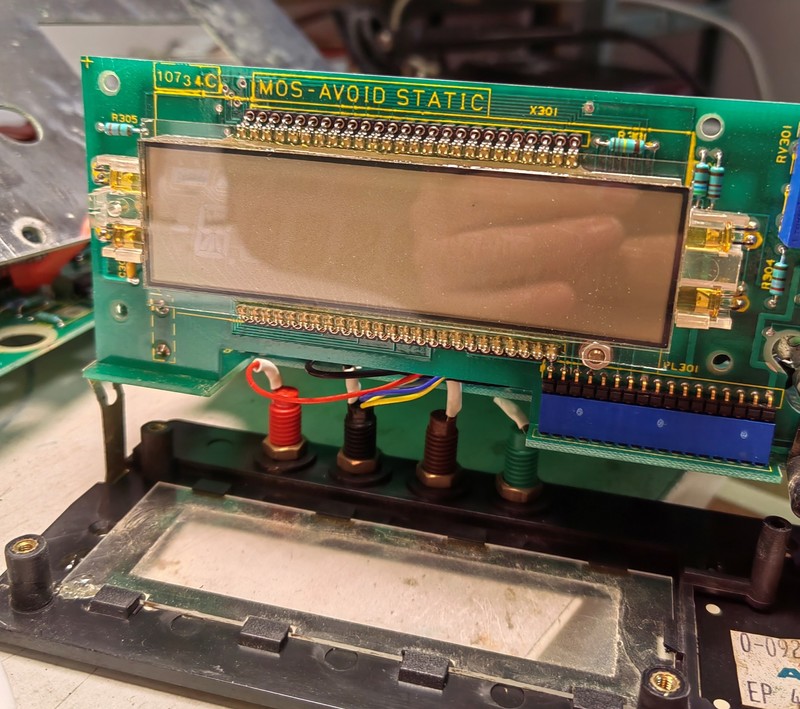

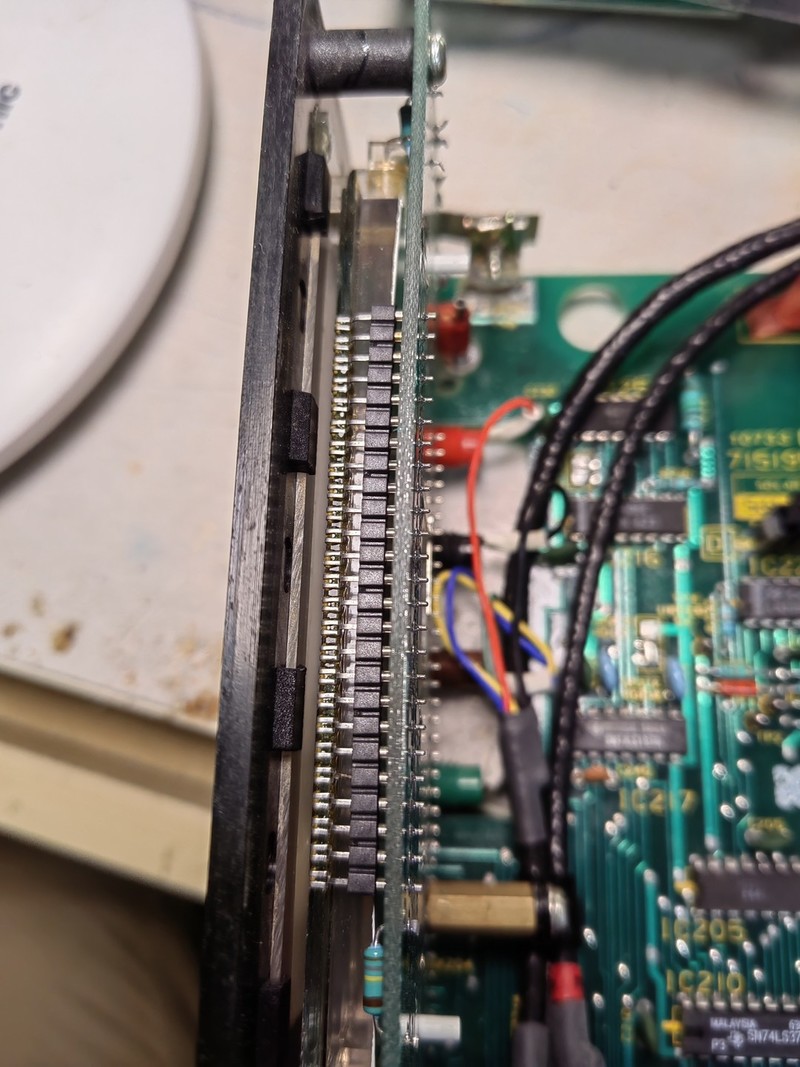

看看屏幕两边的灯珠。

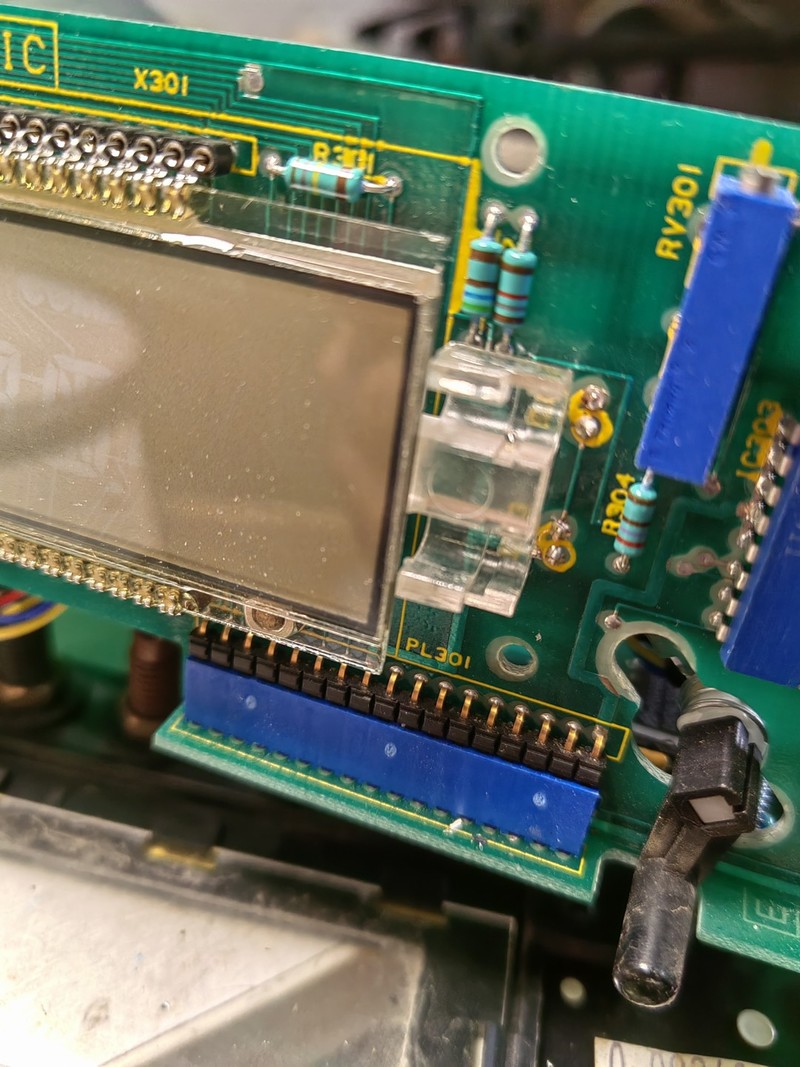

取下以前的LED发光二极管。

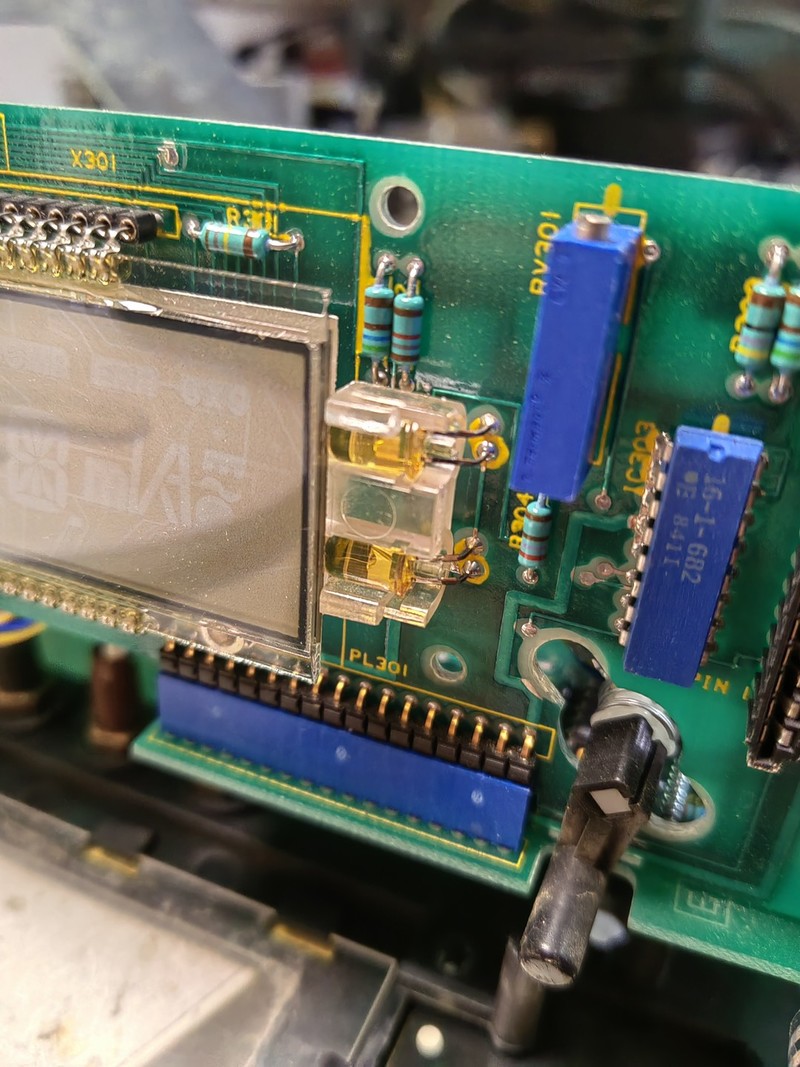

换上新的高亮发光二极管，效果，只换了右边的。

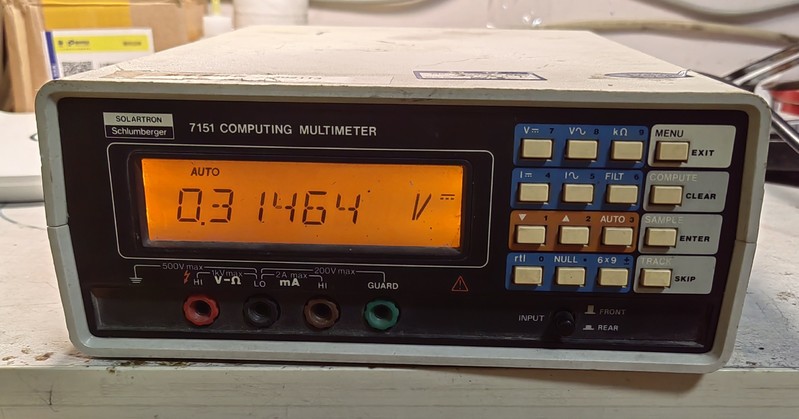

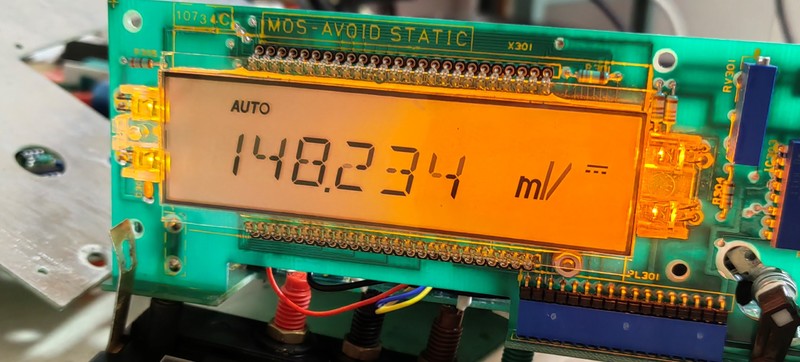

整个换完后，机器安装好的效果图，背光亮了不少。

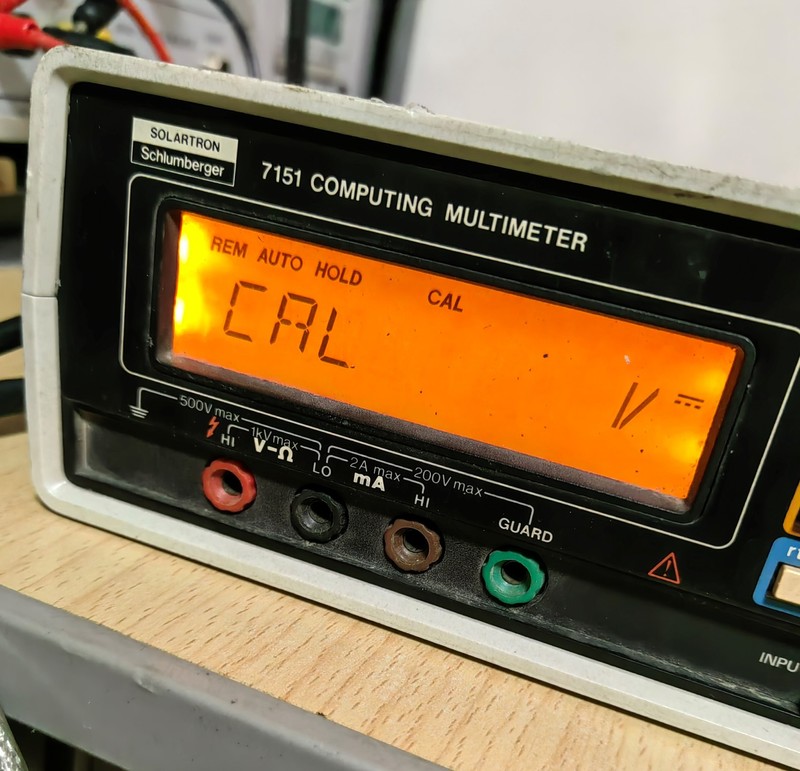

进入CAL模式校准，校准的照片没拍的，发一张就好。

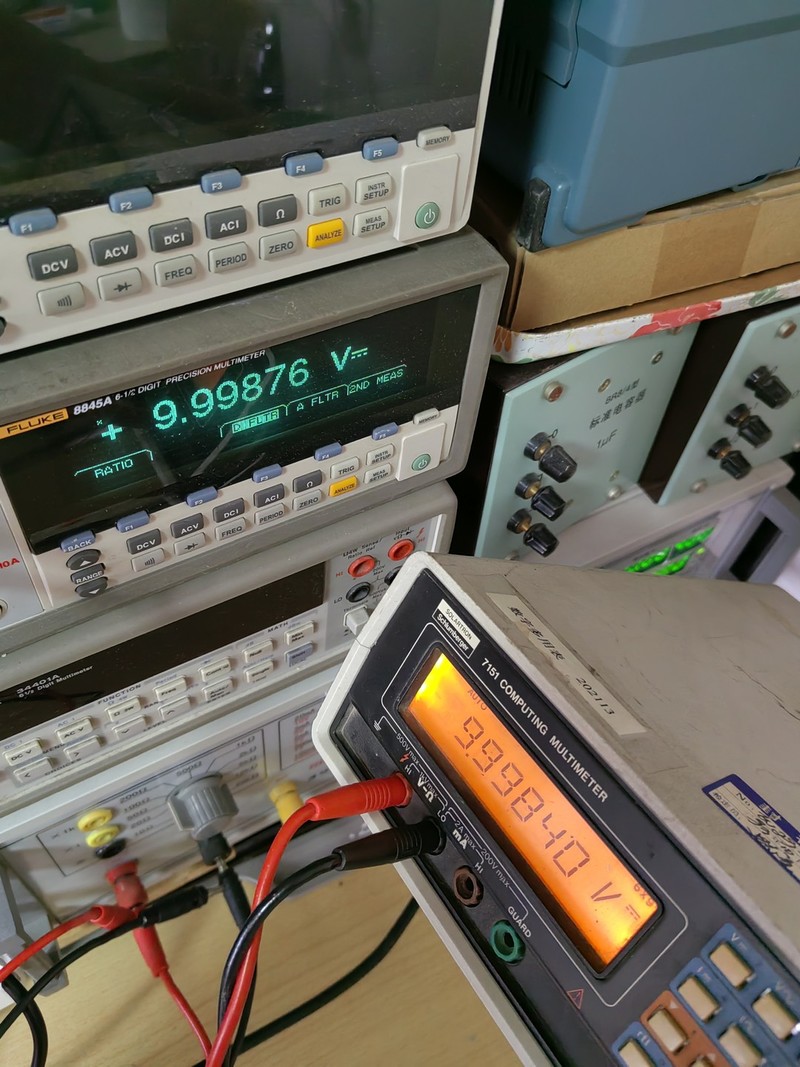

测试对比图
