自制通信电源

发表于：2023-3-22 23:28:51 1090
电子产品
行为类别: 改装_制作
产品类别: 电源_电源适配器
电子品牌: DIY自制
电子产品关键字: 通信电源

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

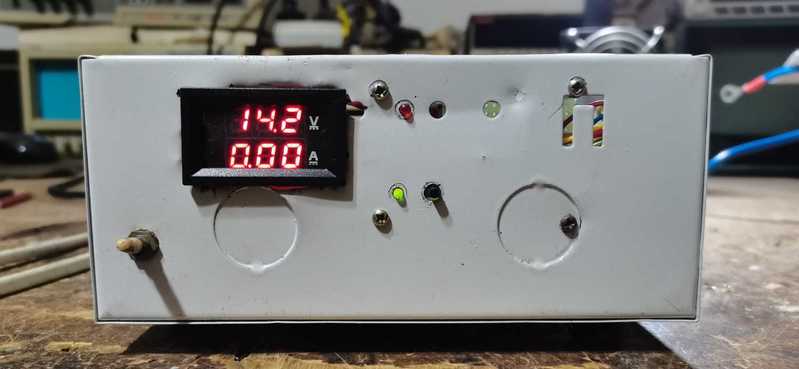

用于短波通信的开关电源对电源要求高，制作困难，买又贵。所以还是自制一台13.8V/24V的线性电源，主电路不复杂，辅助电路复杂 ，有温控风扇控制电路，有过压保护电路，短路保护电路，还有就是电压转换电路，这个电路要求每次开机都应在13.8V档正面，24V按钮在小孔里面要转换得用小棒插进去才能按到，这是一种安全设置

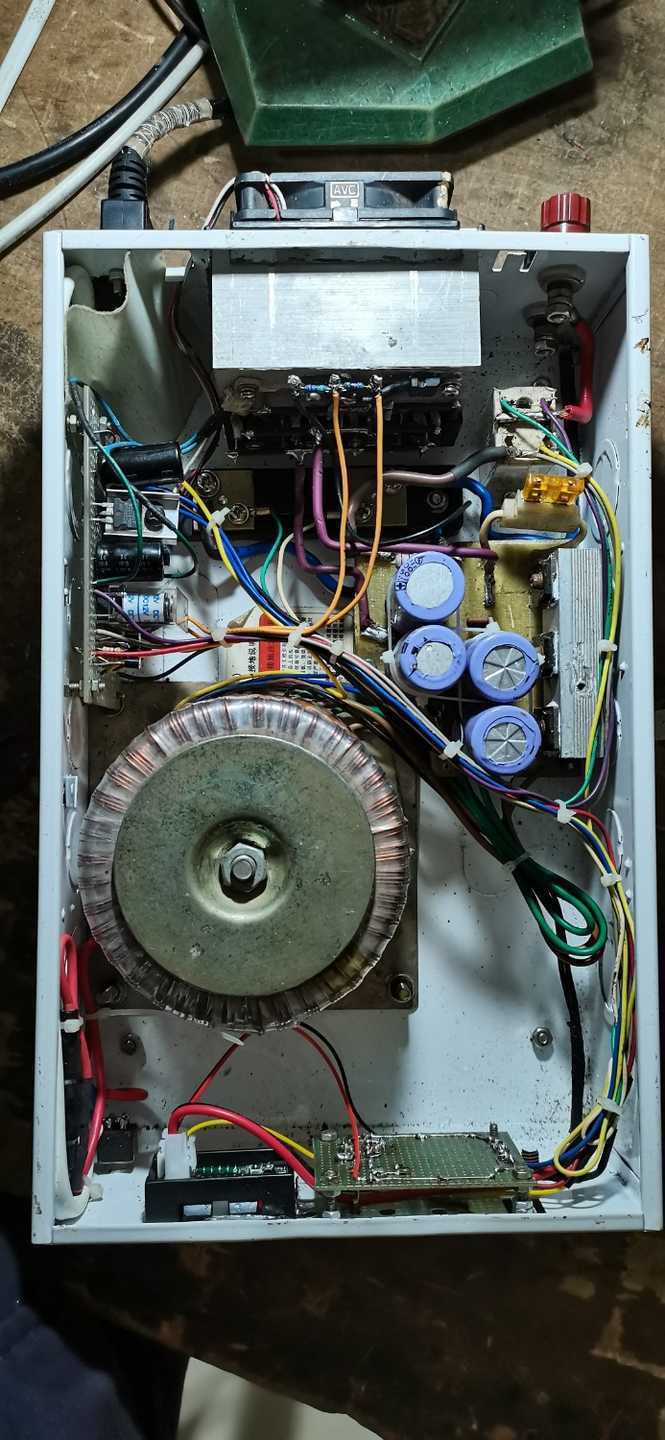

电源内部，变压器小了点，等找到大变压器换掉

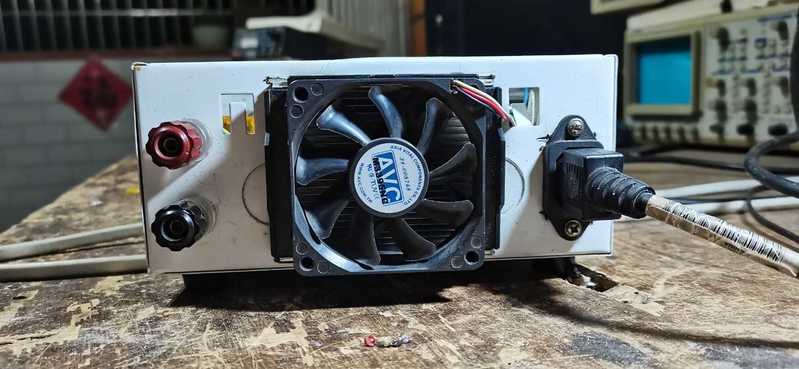

电源后部，用假负载测机，电源稳定
