Fluke飞利浦PM5193信号发生器显示Err3错误的维修方法

发表于：2023-3-24 22:30:28 905
仪器仪表 - 其它仪表
主题类别: 维修
仪表类型: 信号发生器
仪表品牌: 福禄克（Fluke）
型号或关键字: Fluke PM5193

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

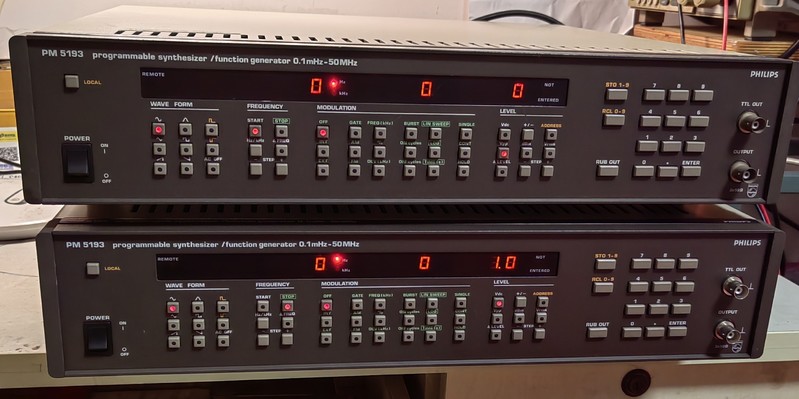

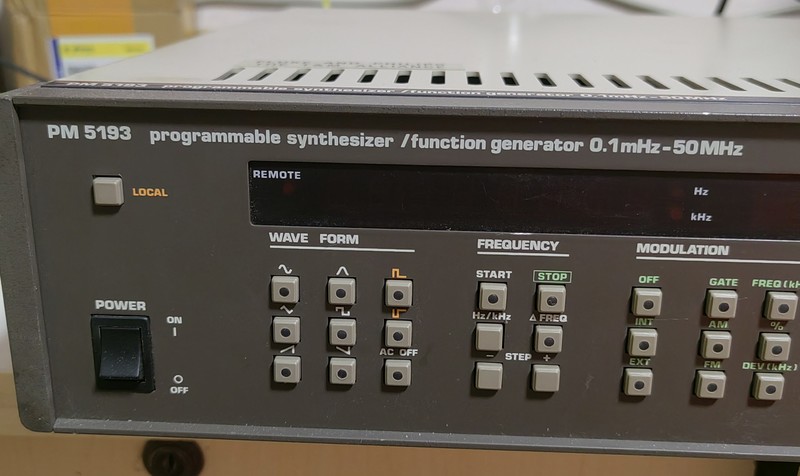

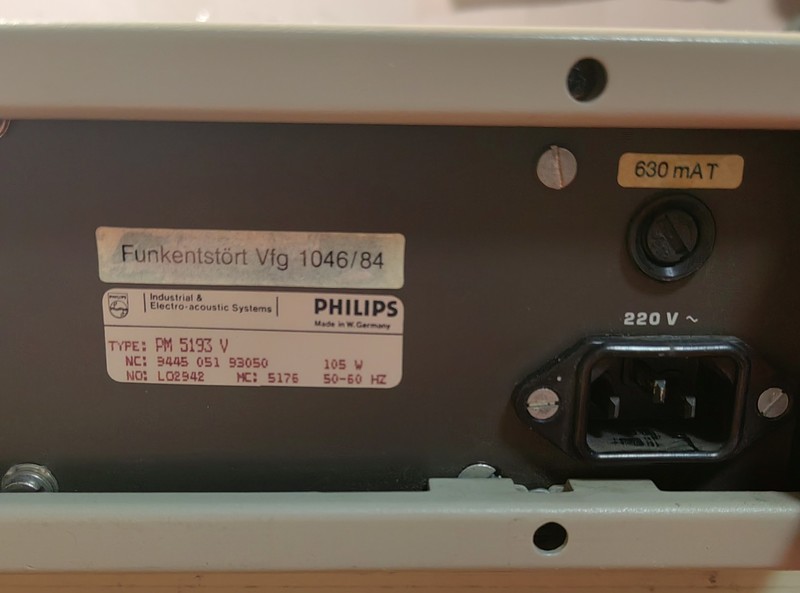

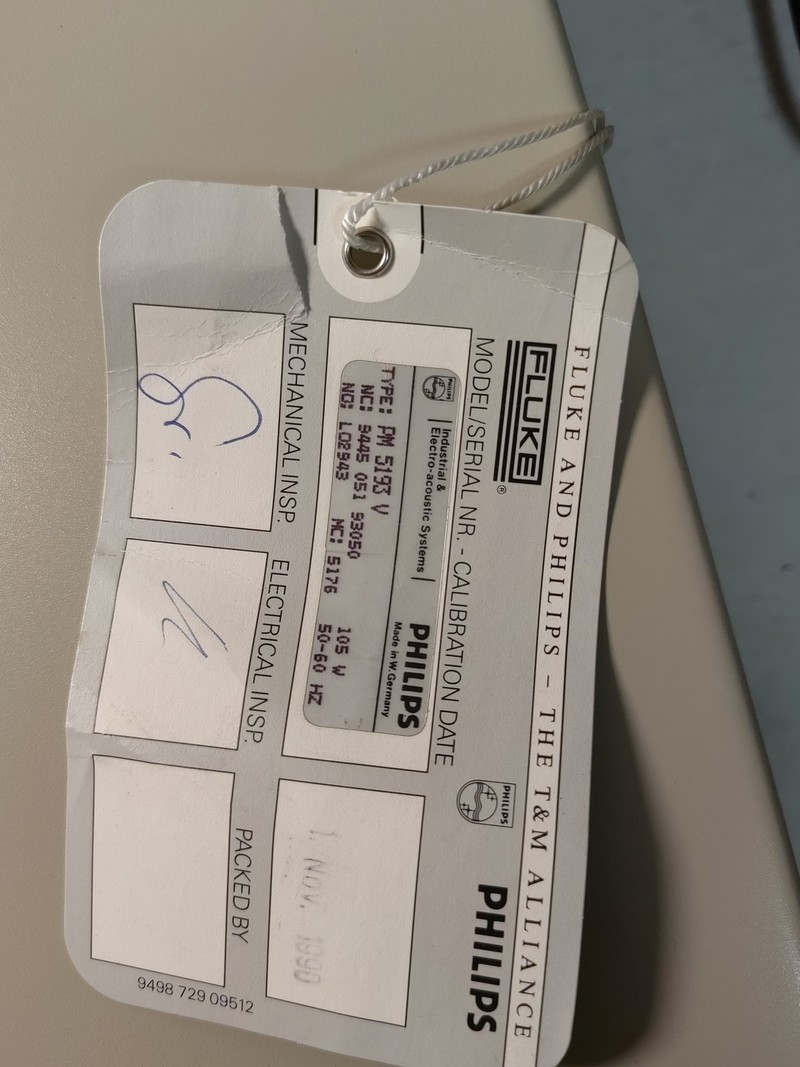

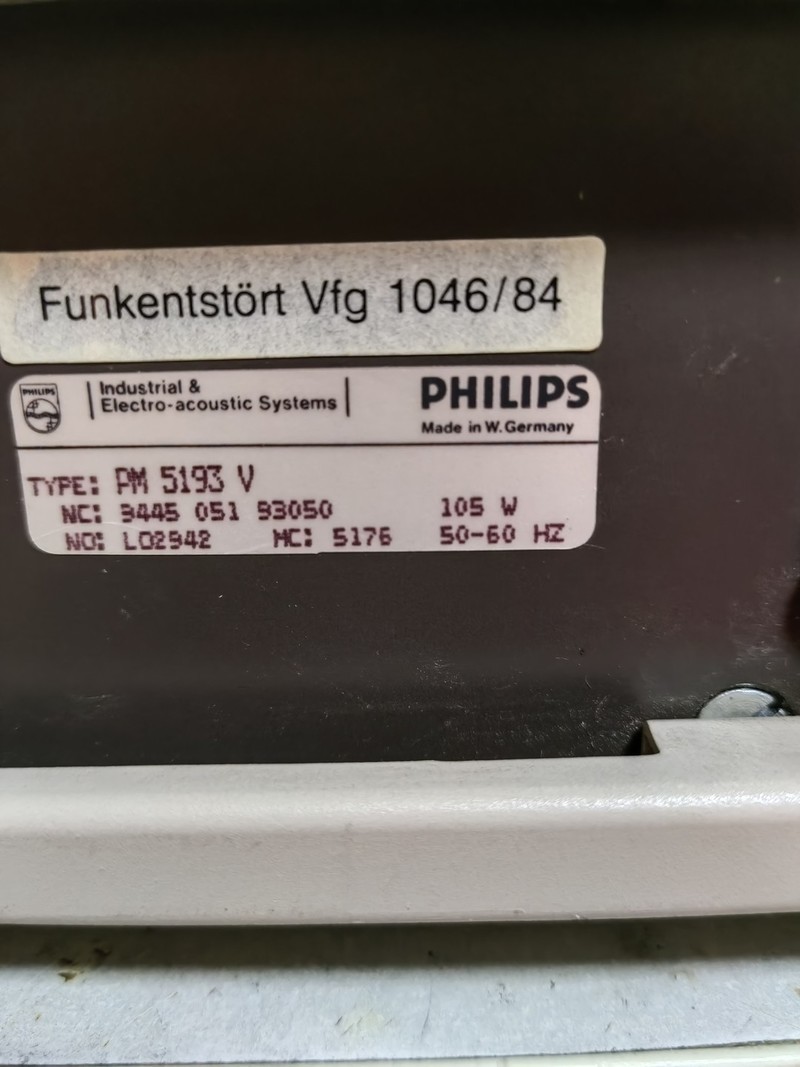

飞利浦PM5193信号发生器被Fluke收购了，所以机器上有两个厂的标记，前面板写着飞利浦。这台机器是西德制造的，查了一下资料，西德和东德在1990年左右合并的，这就意味着，这个机器是1990年之前的产品。

机器非常重，约10KG左右。当时收了2台，一台是全新机器，另一台使用过，两台机器都是报Err3。机器版本是2.5。



登录/注册后可看大图



这里拆的是那台使用过的PM5193。

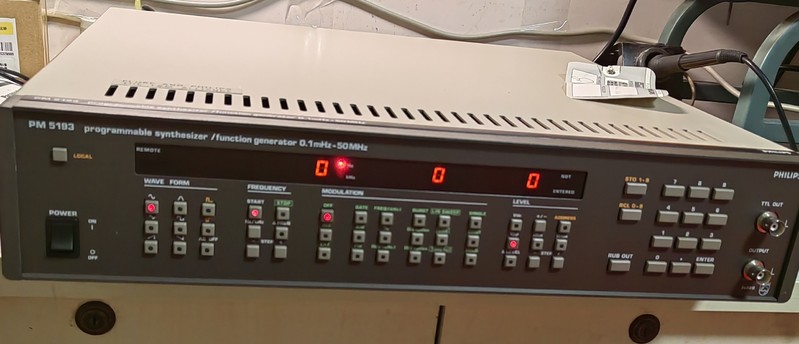

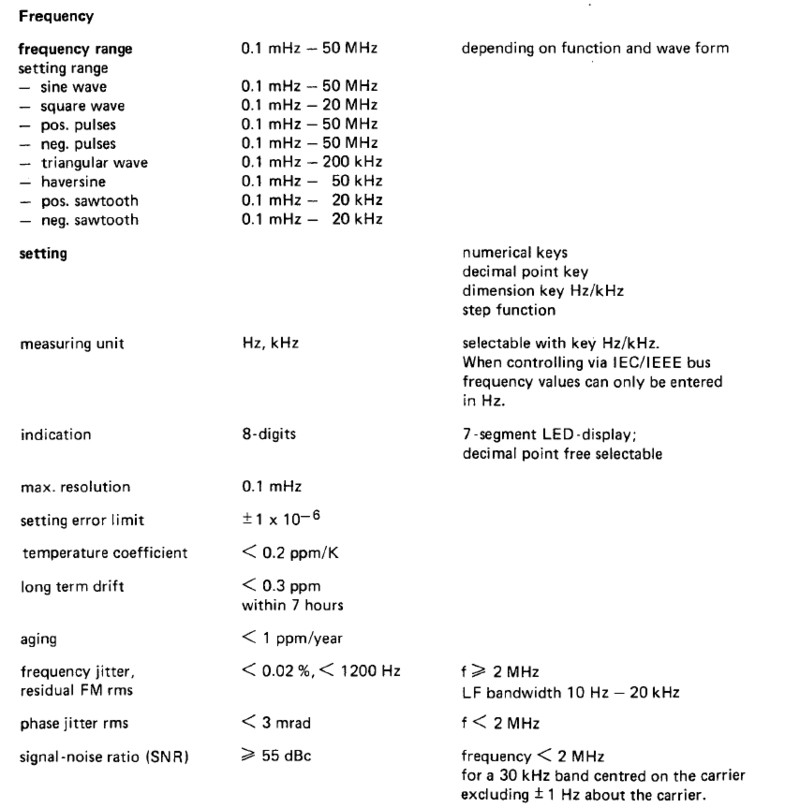

这台机器最大频率是50MHz,其中方波可以达20MHz。整机的温漂系数也是非常不错的。现在来看看参数。

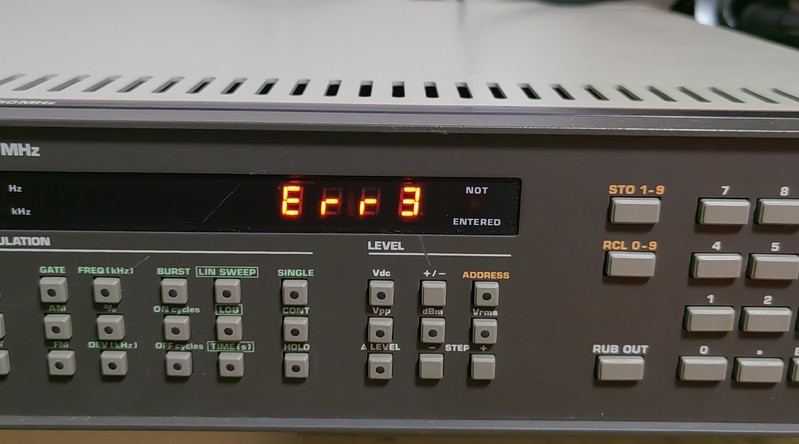

再看看故障现象

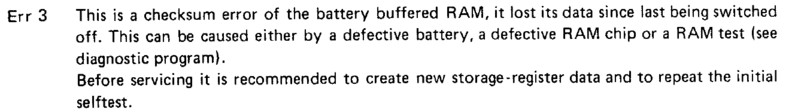

查看手册得知以下信息
翻译出来就是RAM损坏或为RAM供电的电池没有电，很明显后者可能性大。

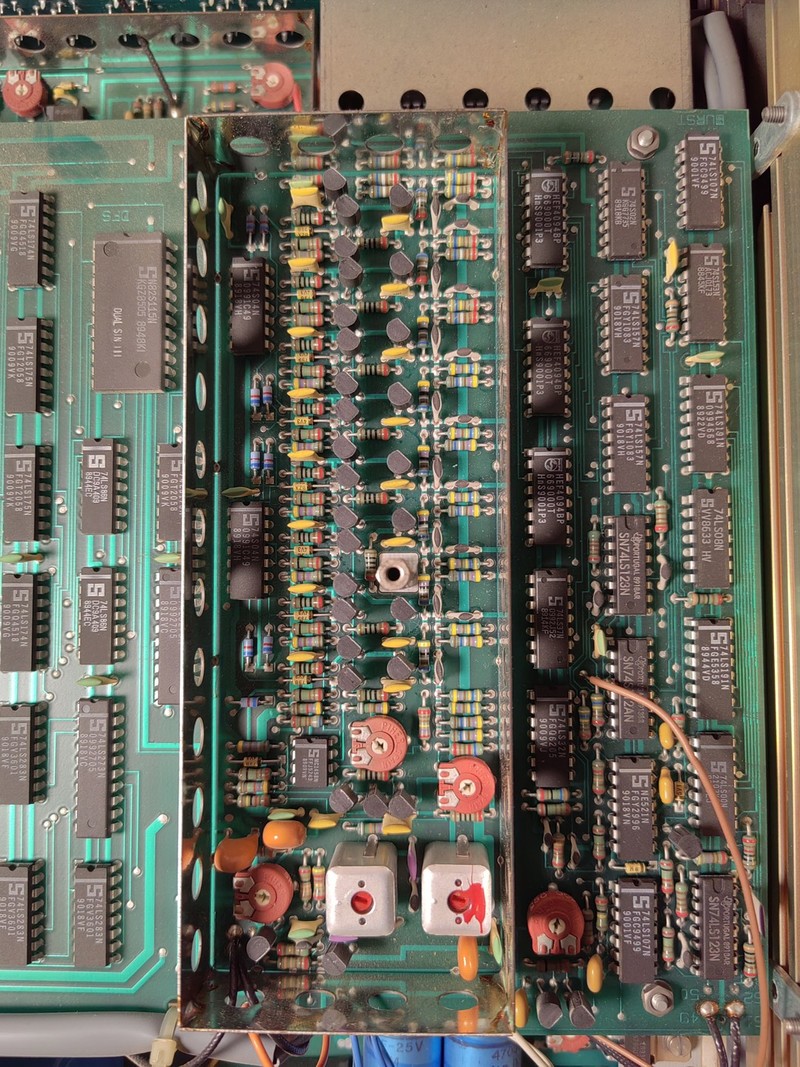

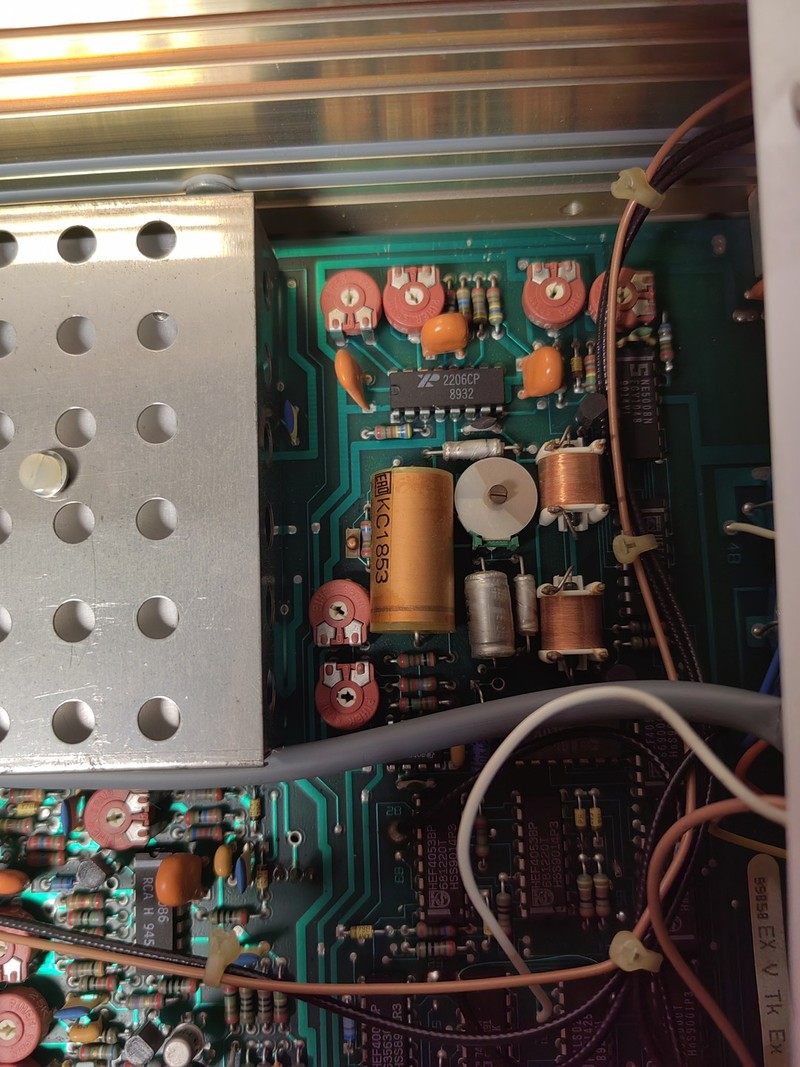

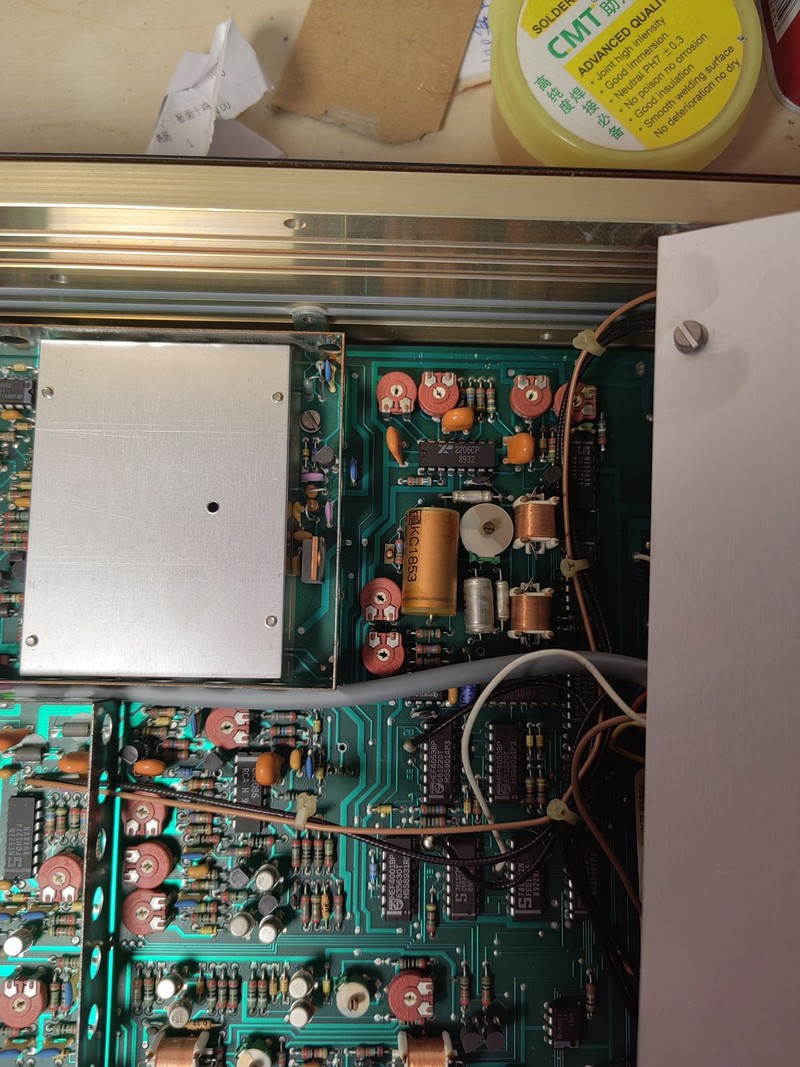

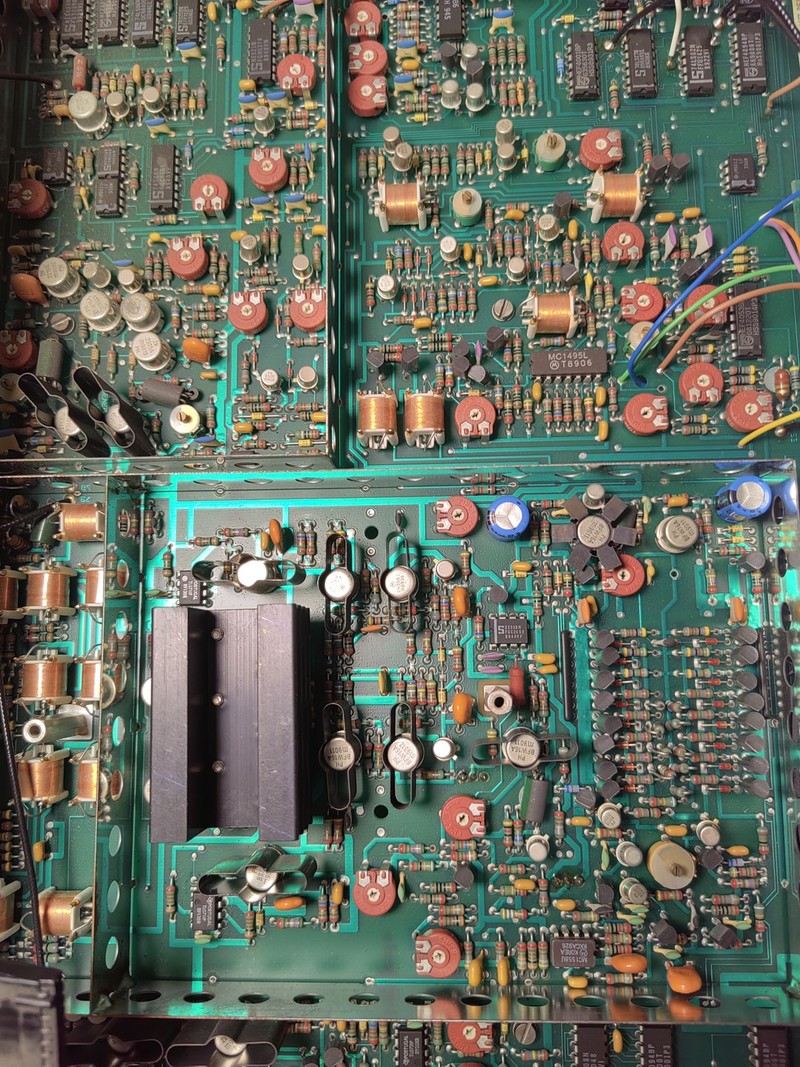

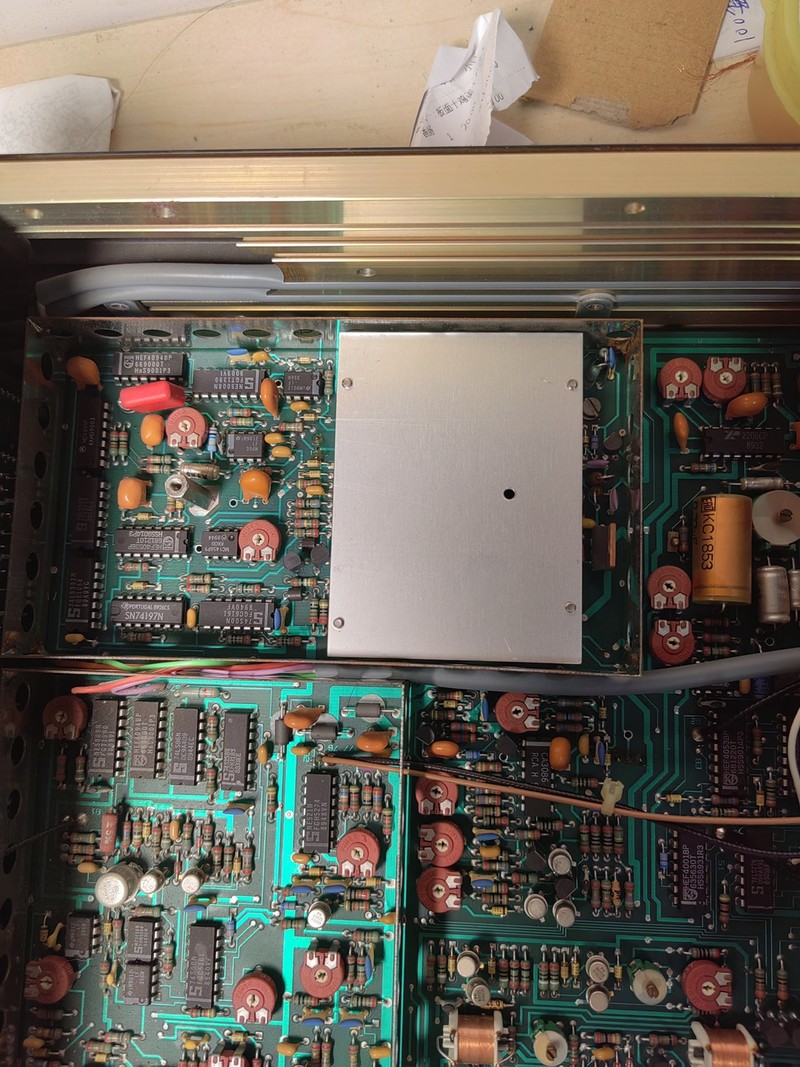

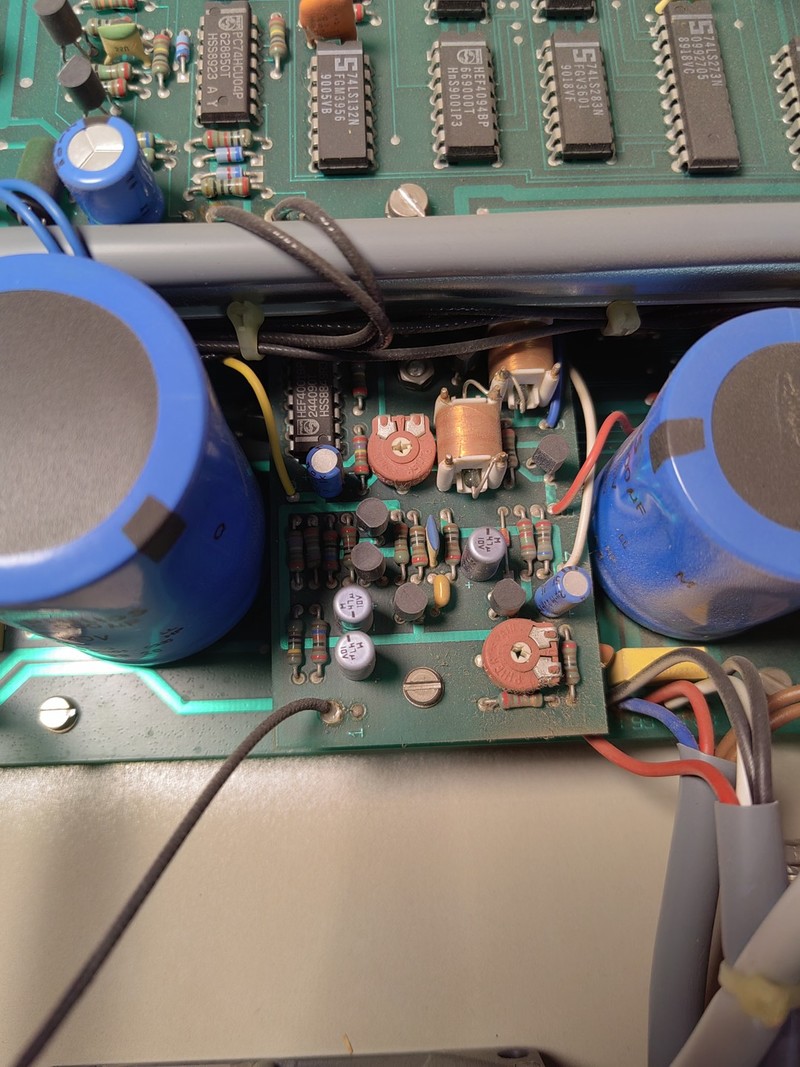

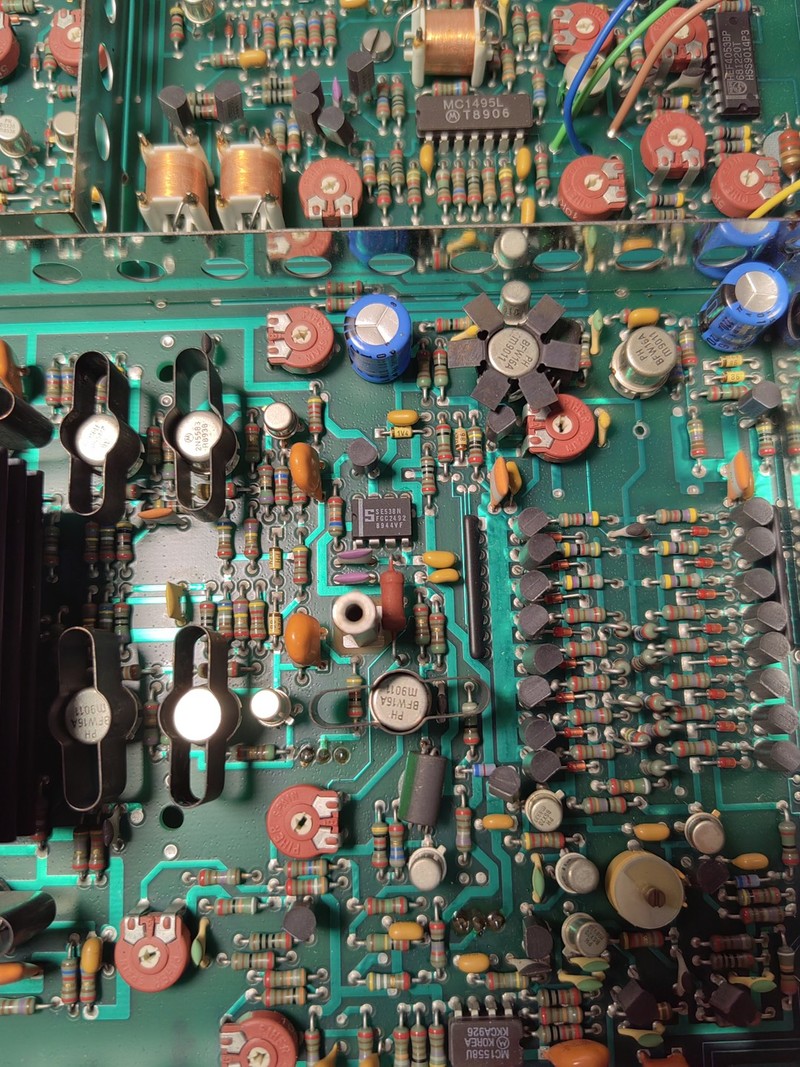

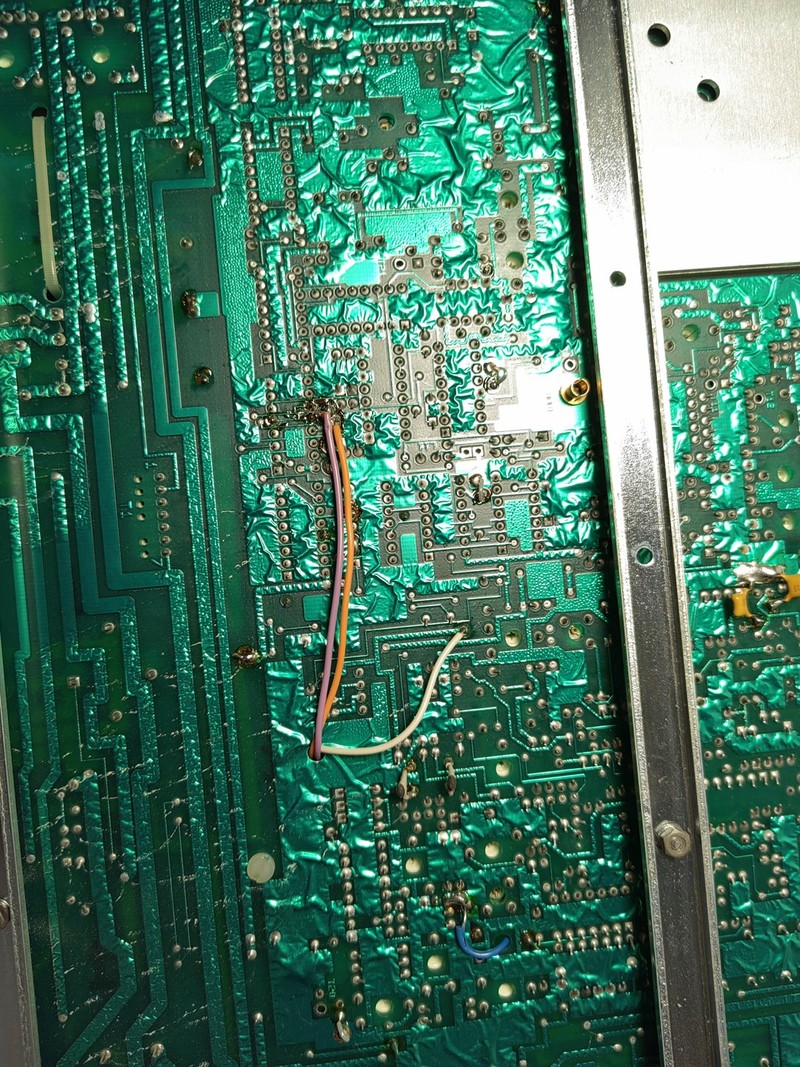

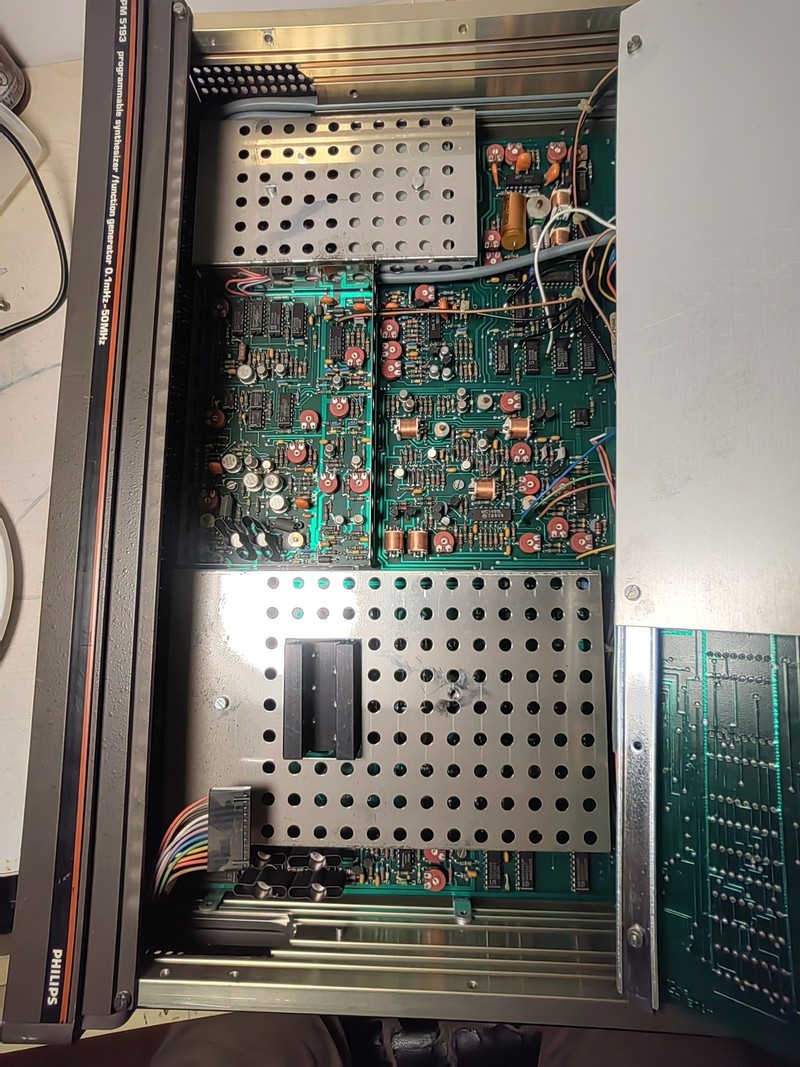

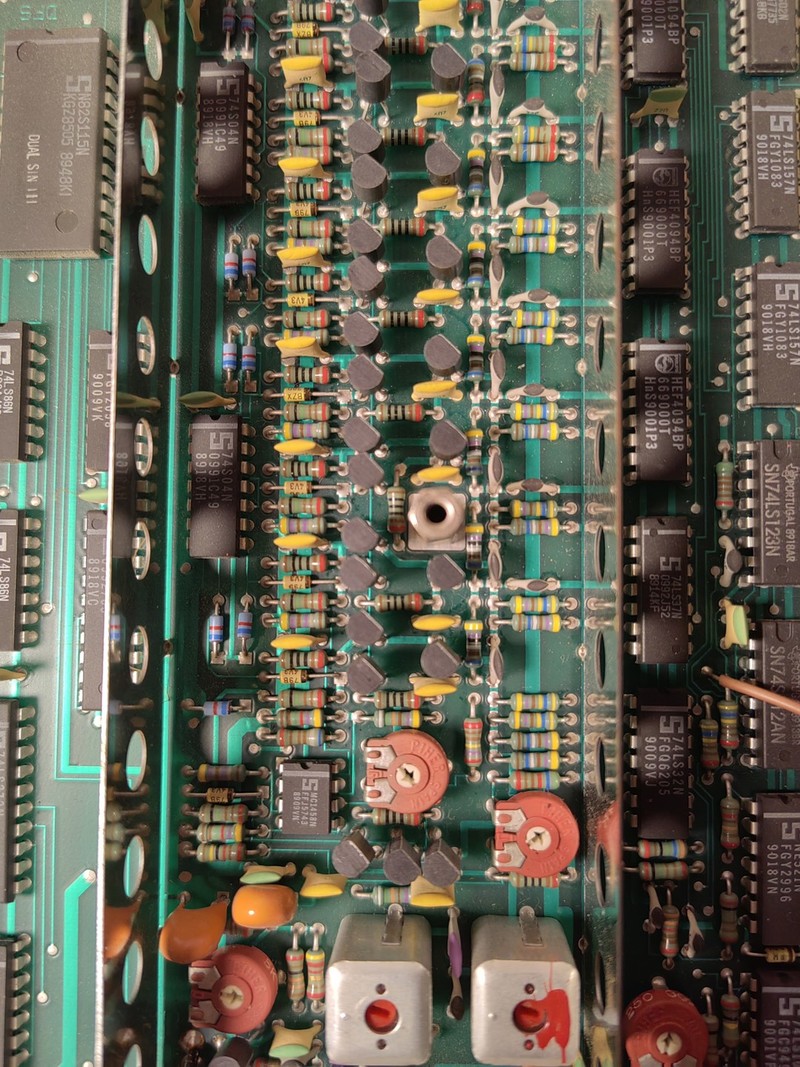

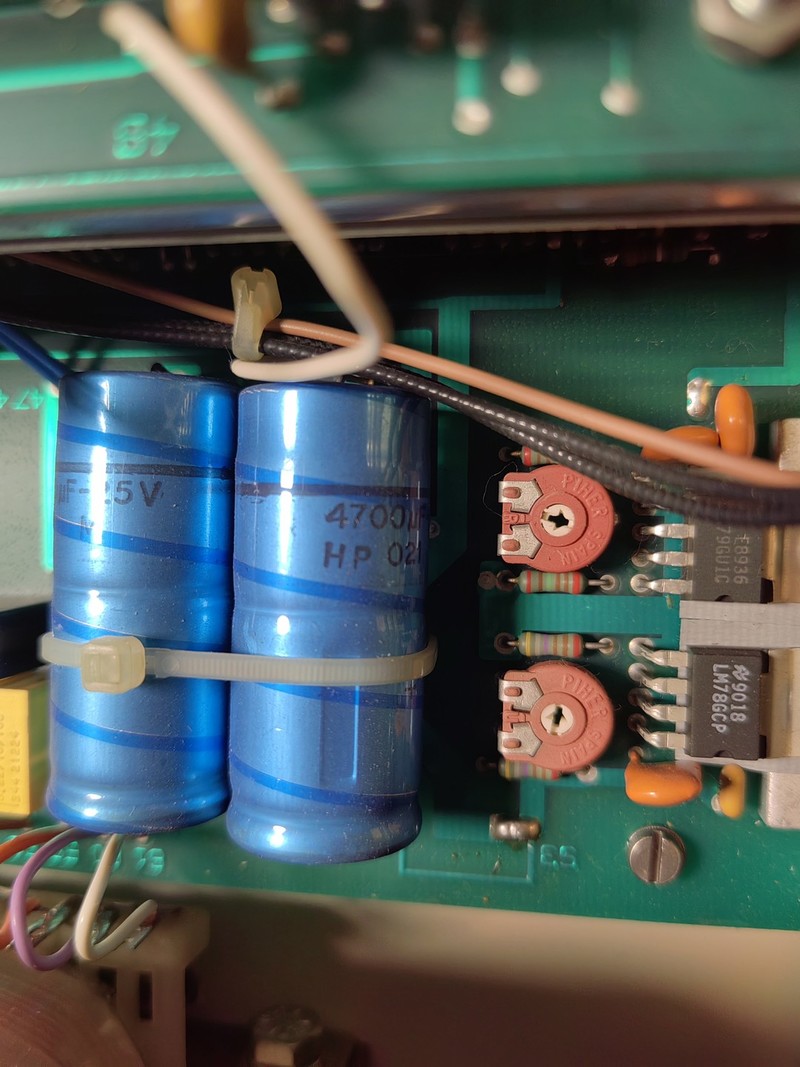

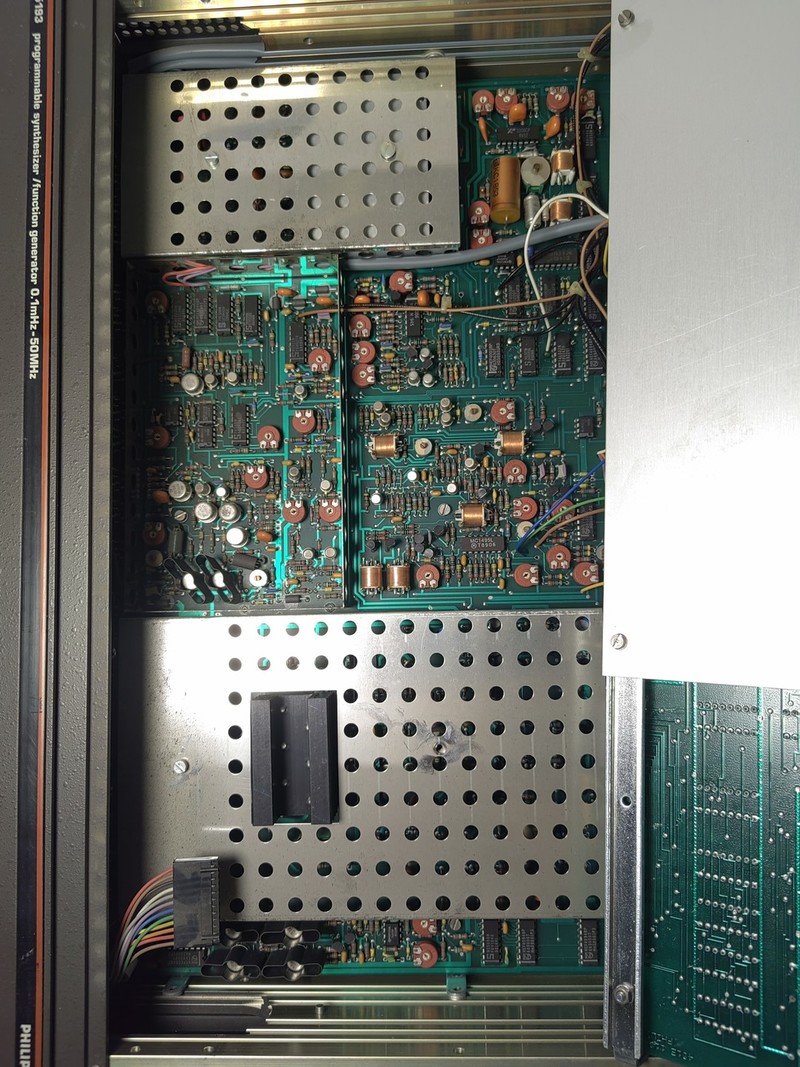

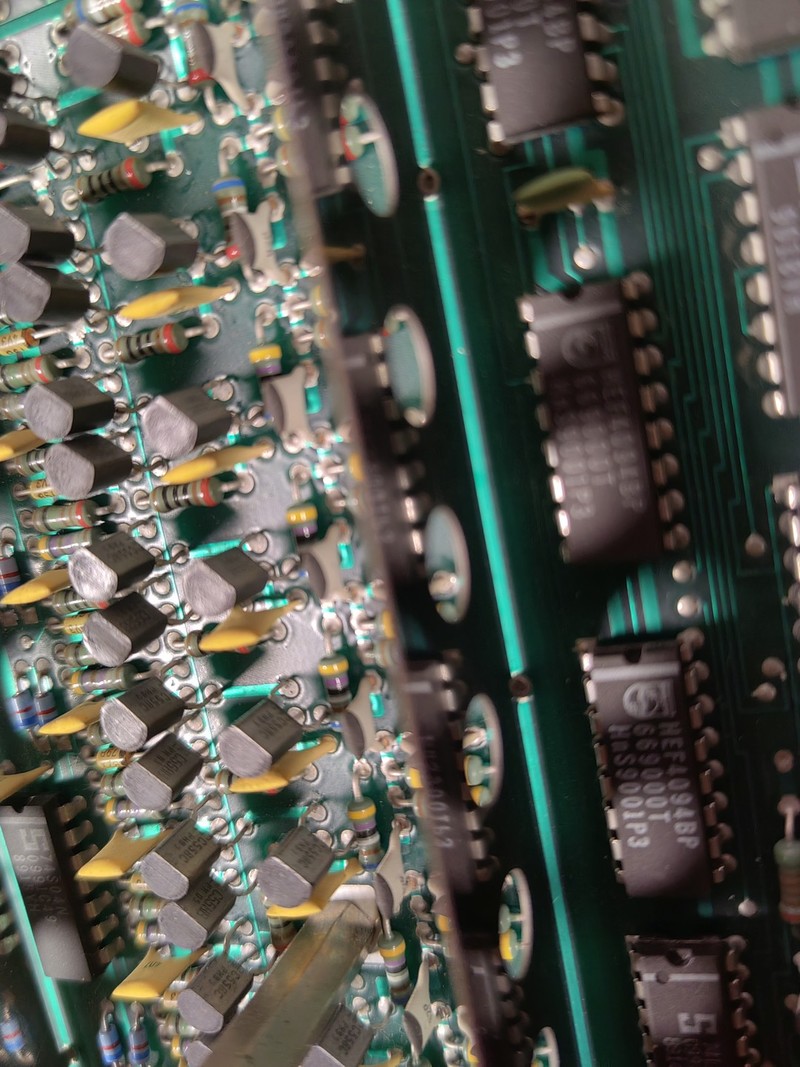

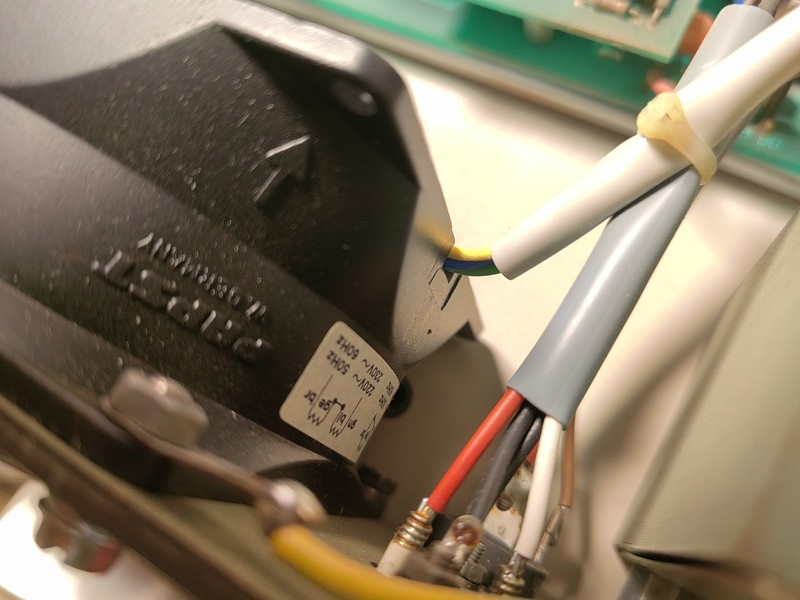

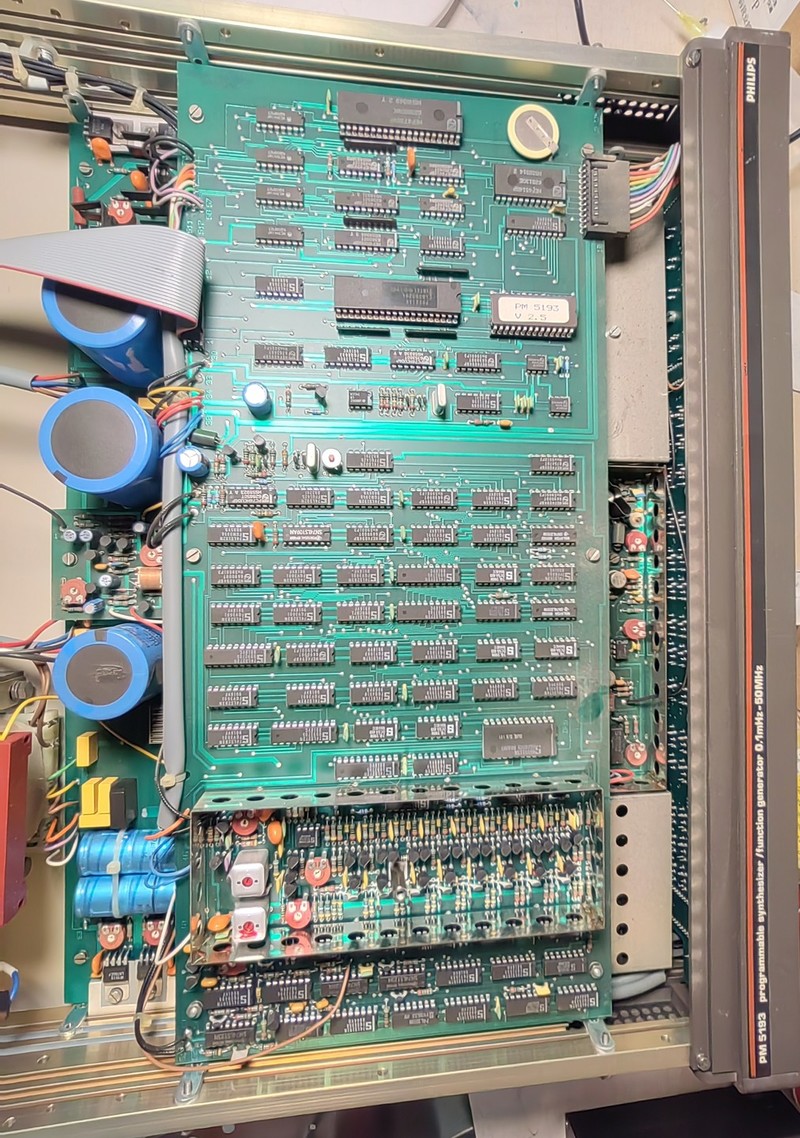

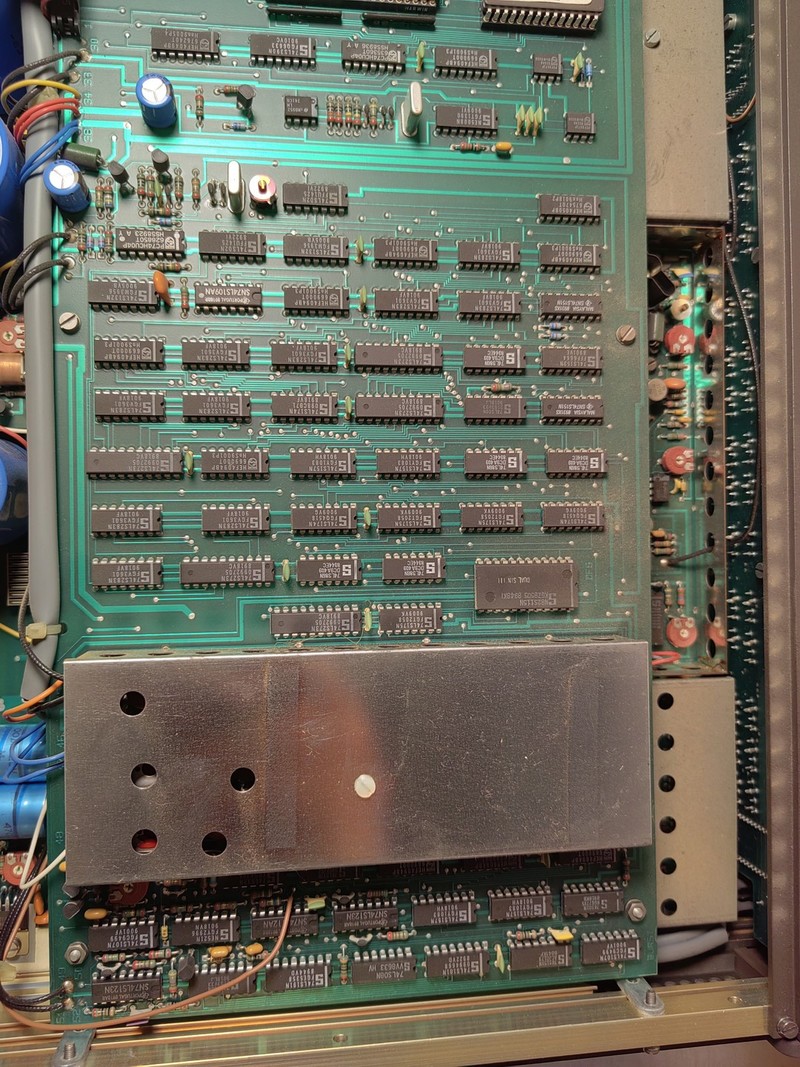

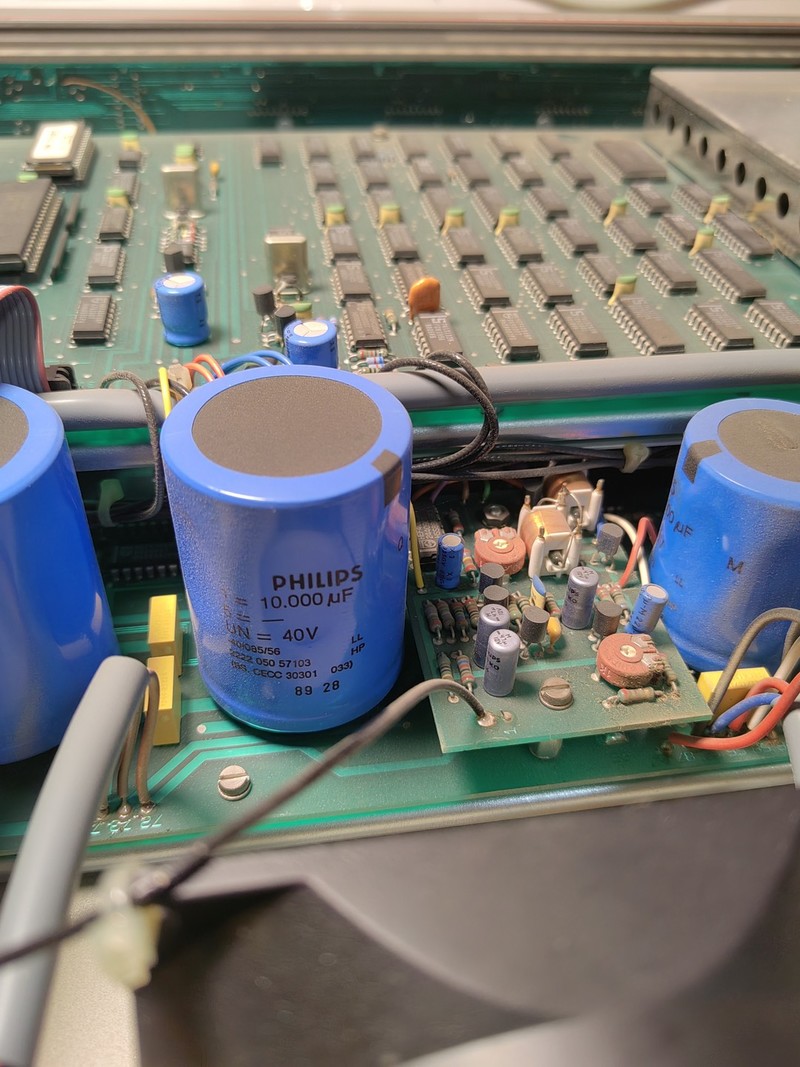

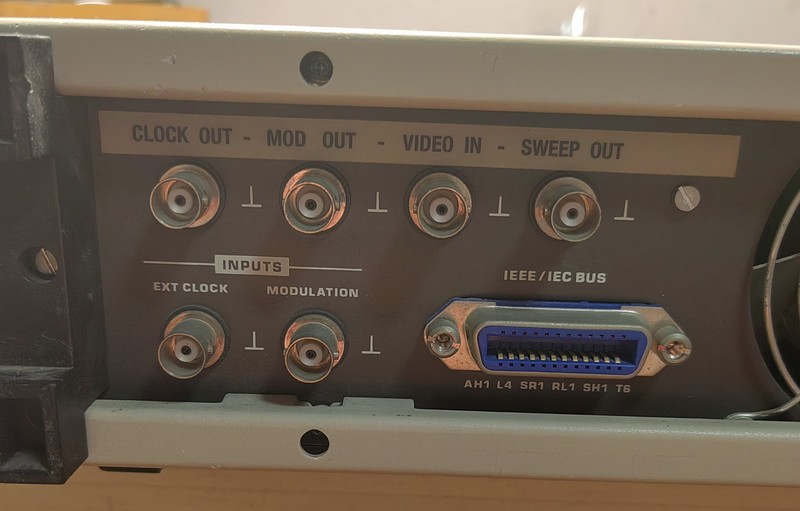

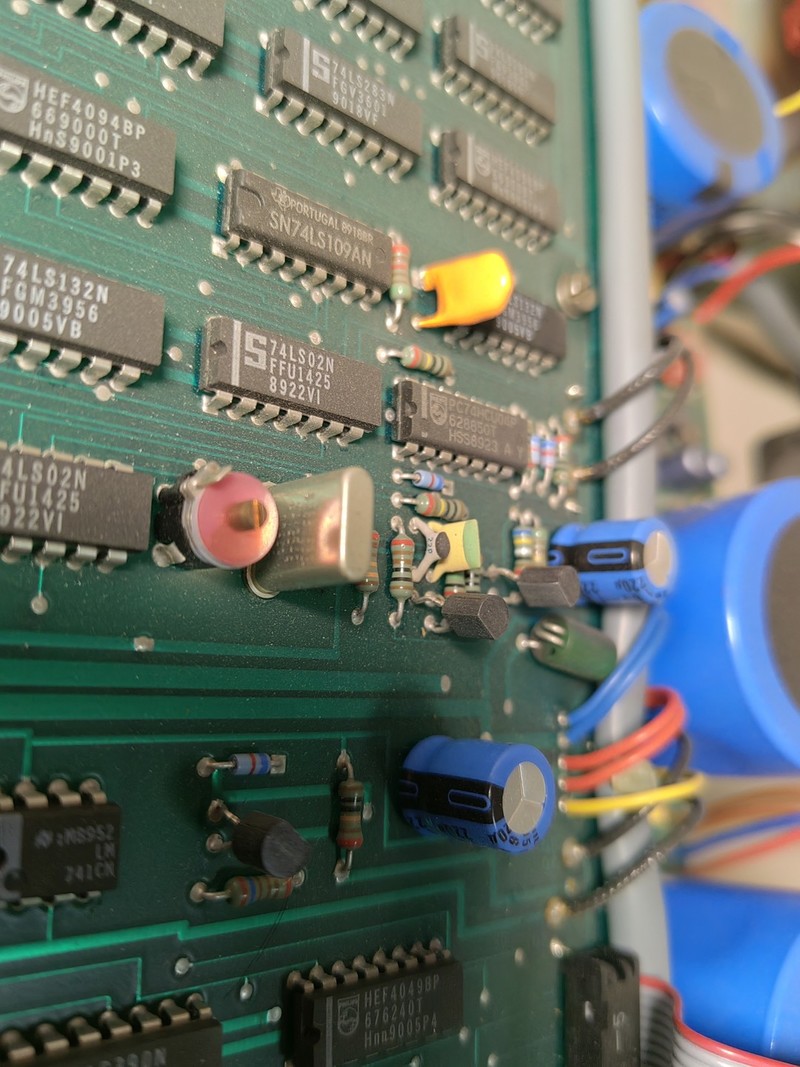

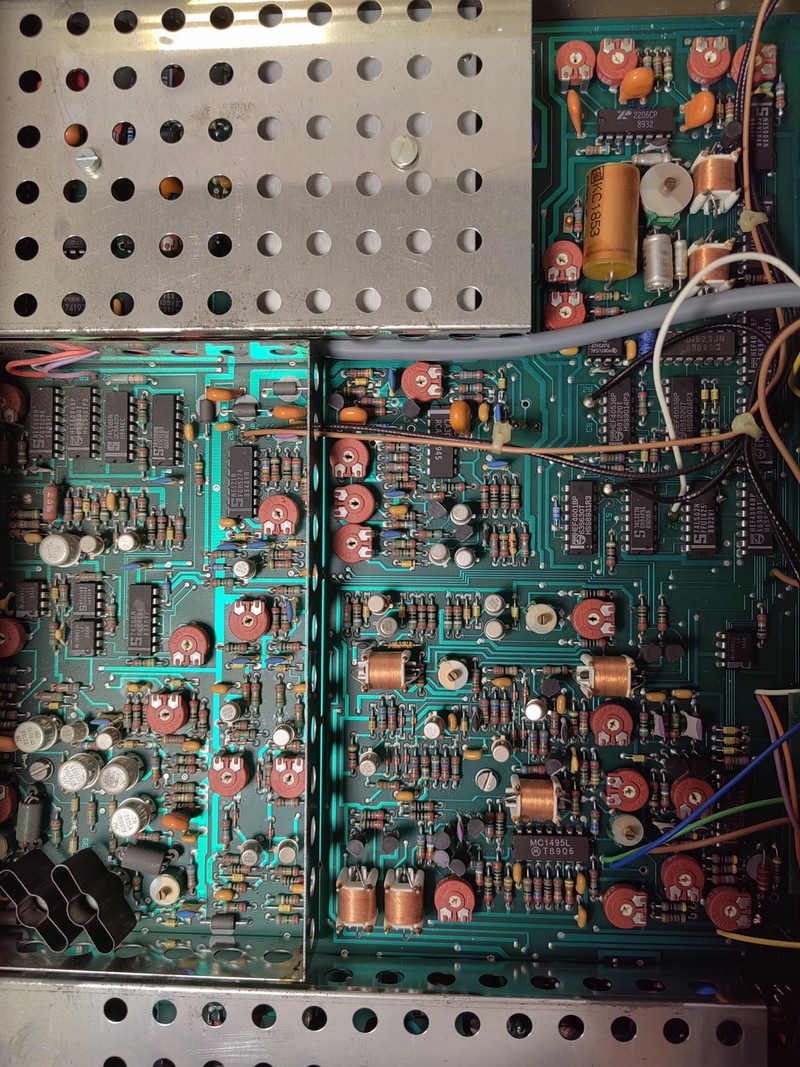

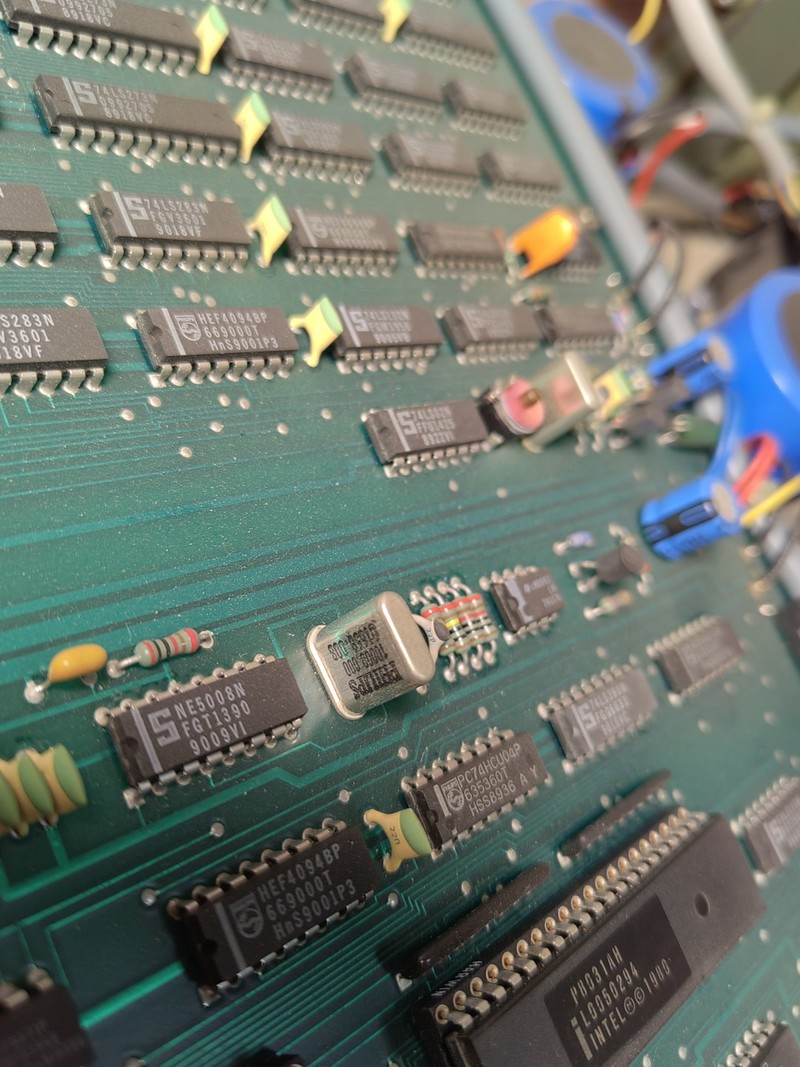

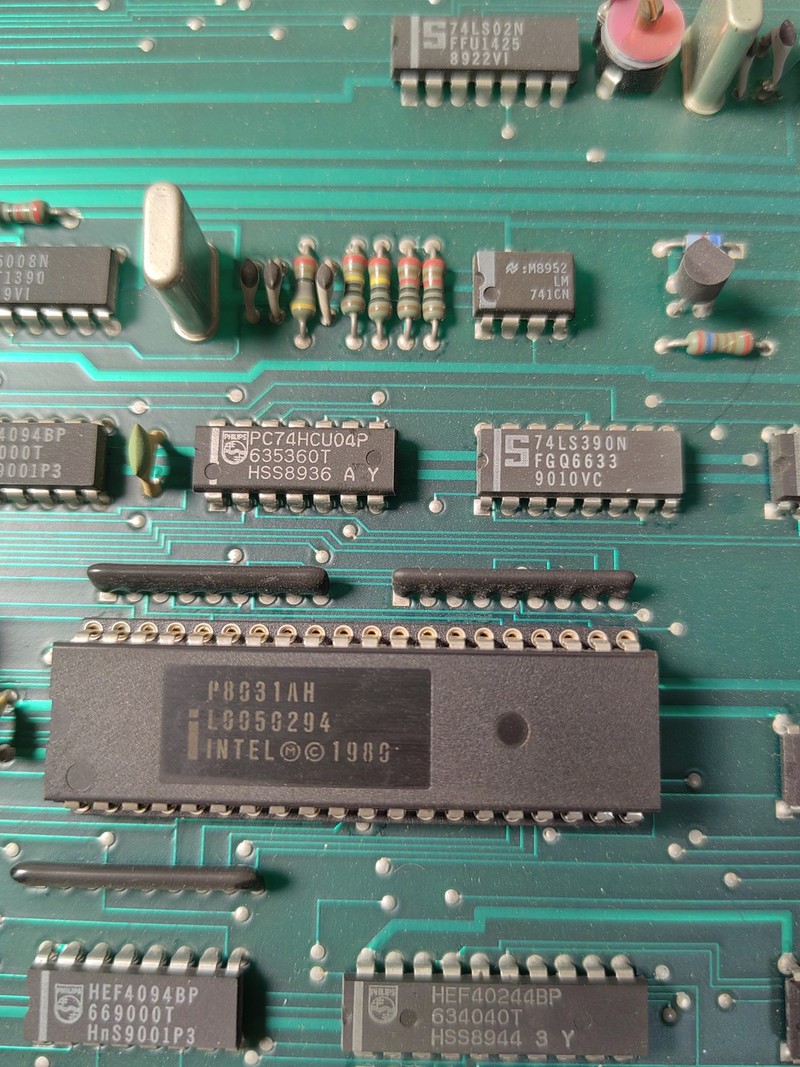

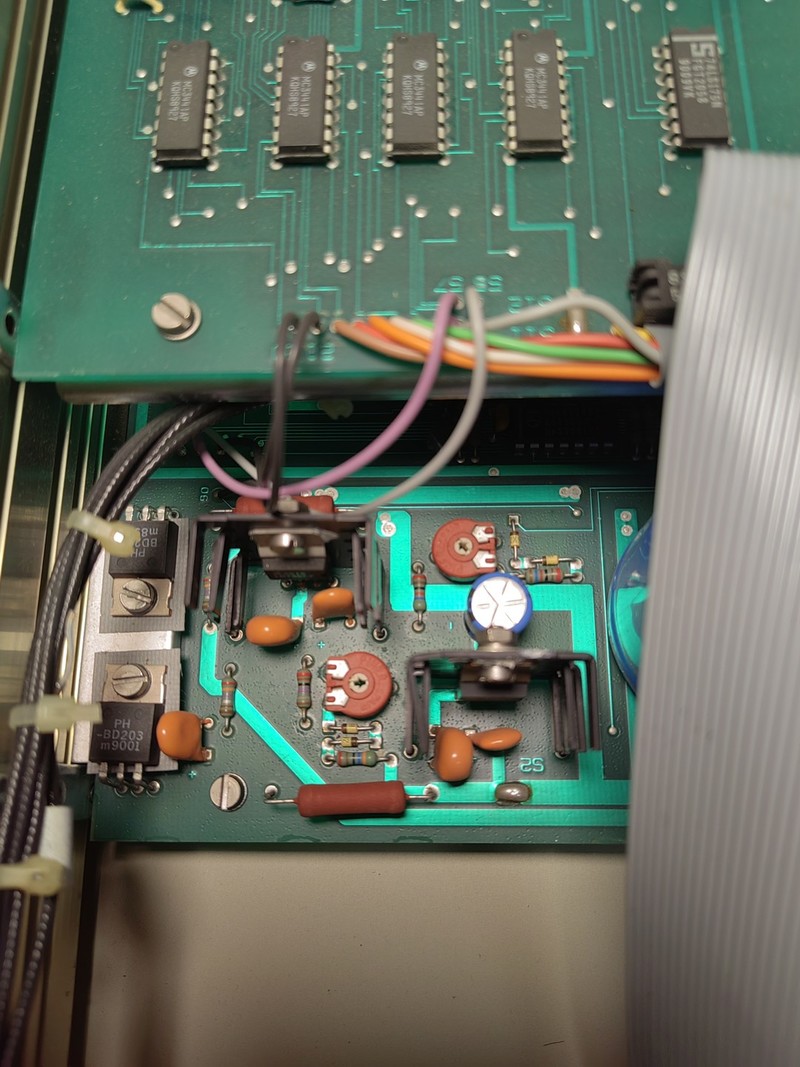

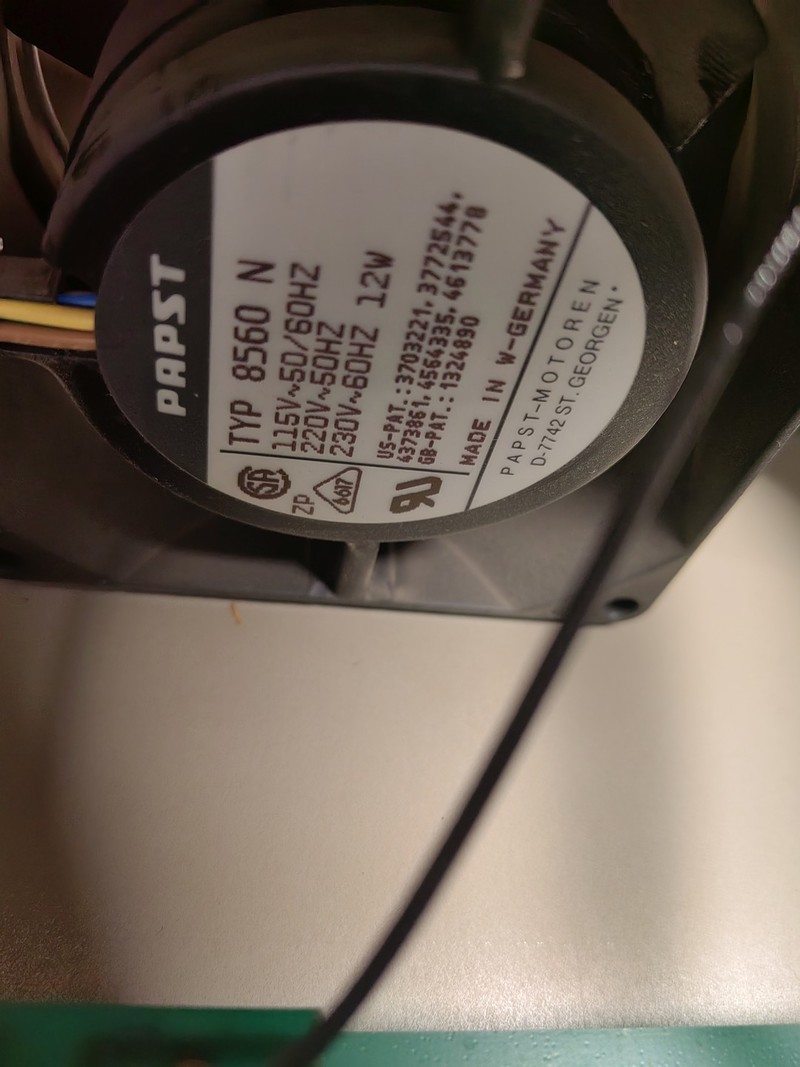

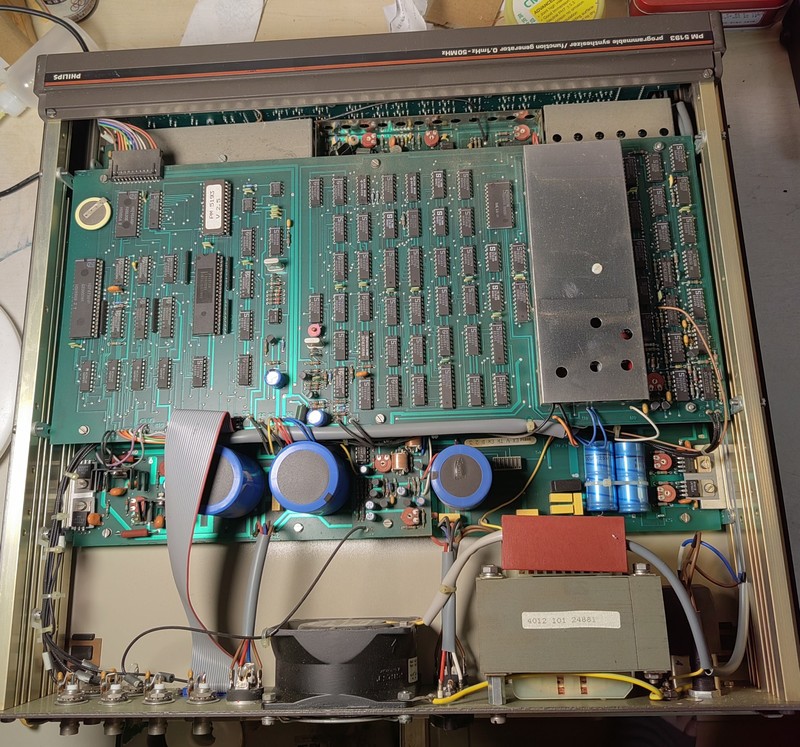

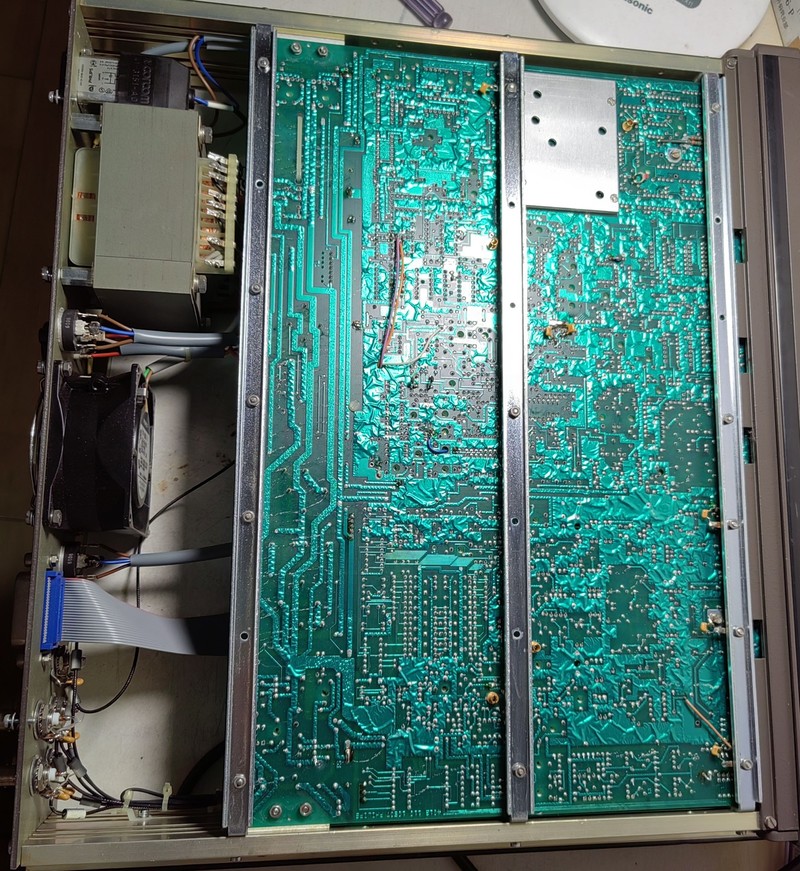

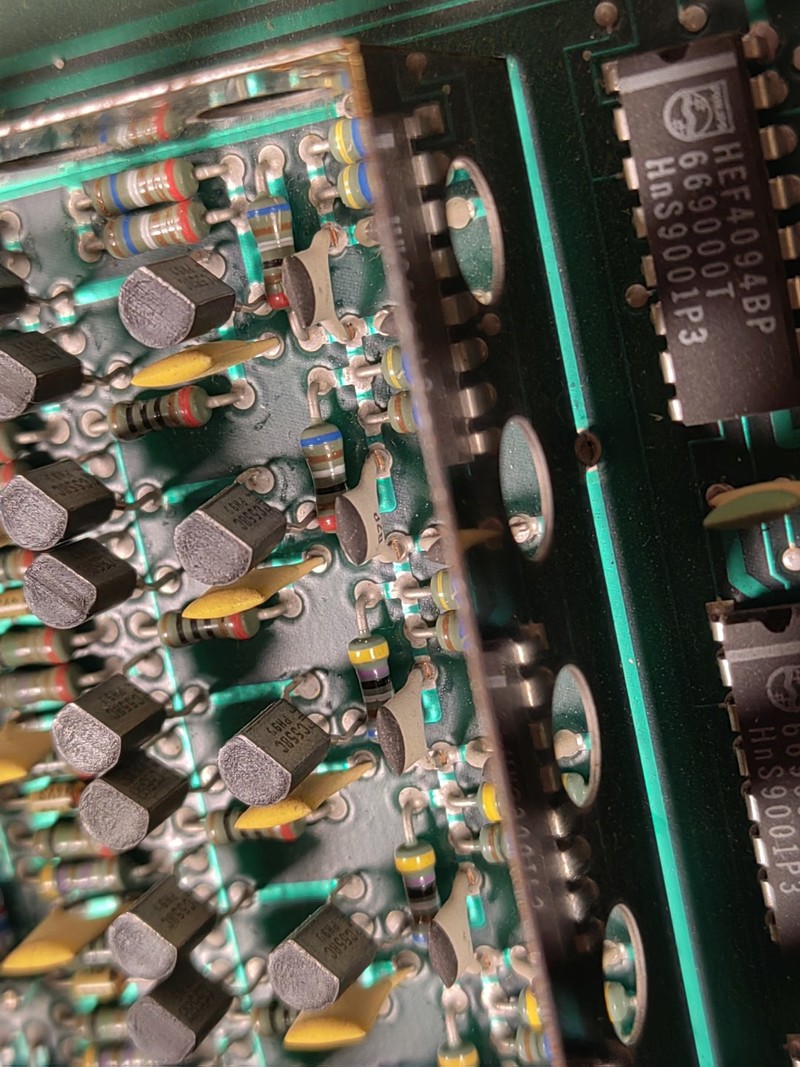

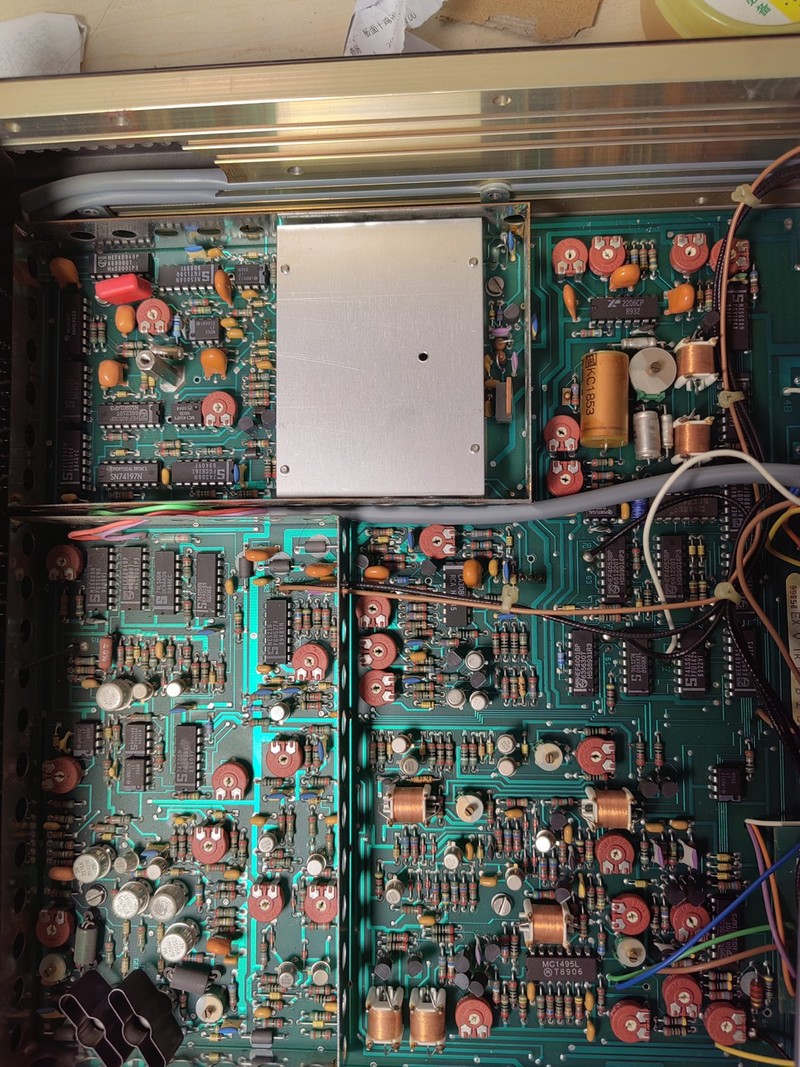

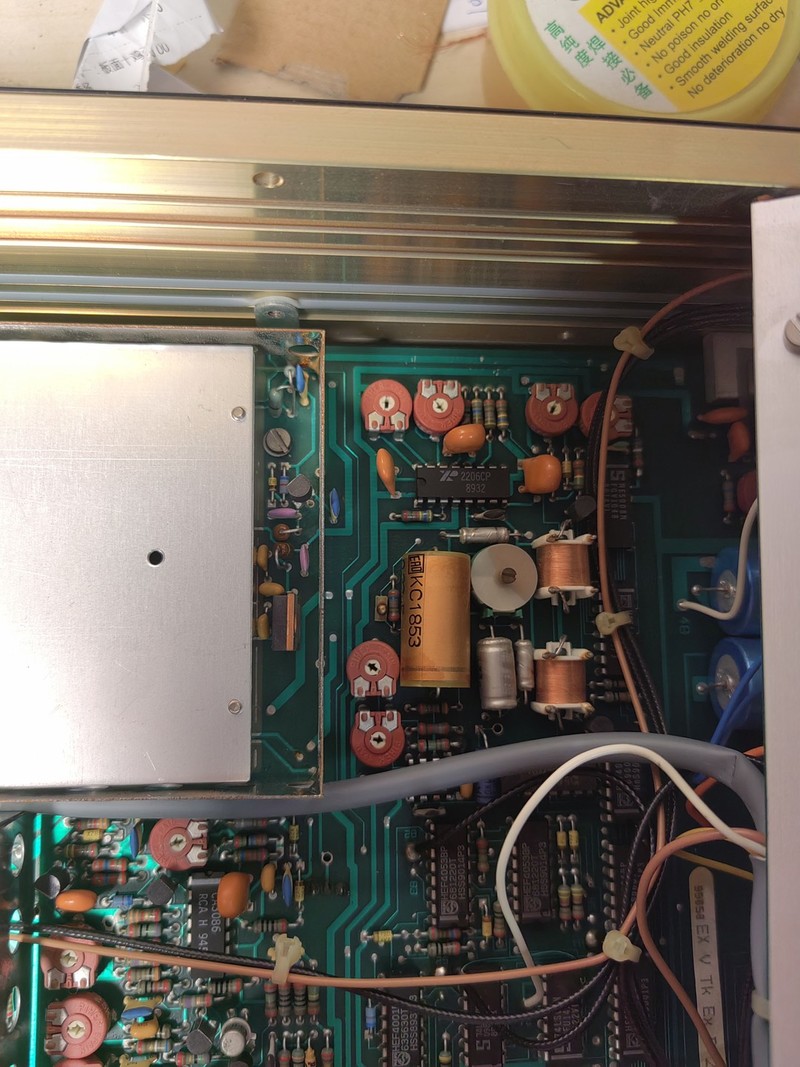

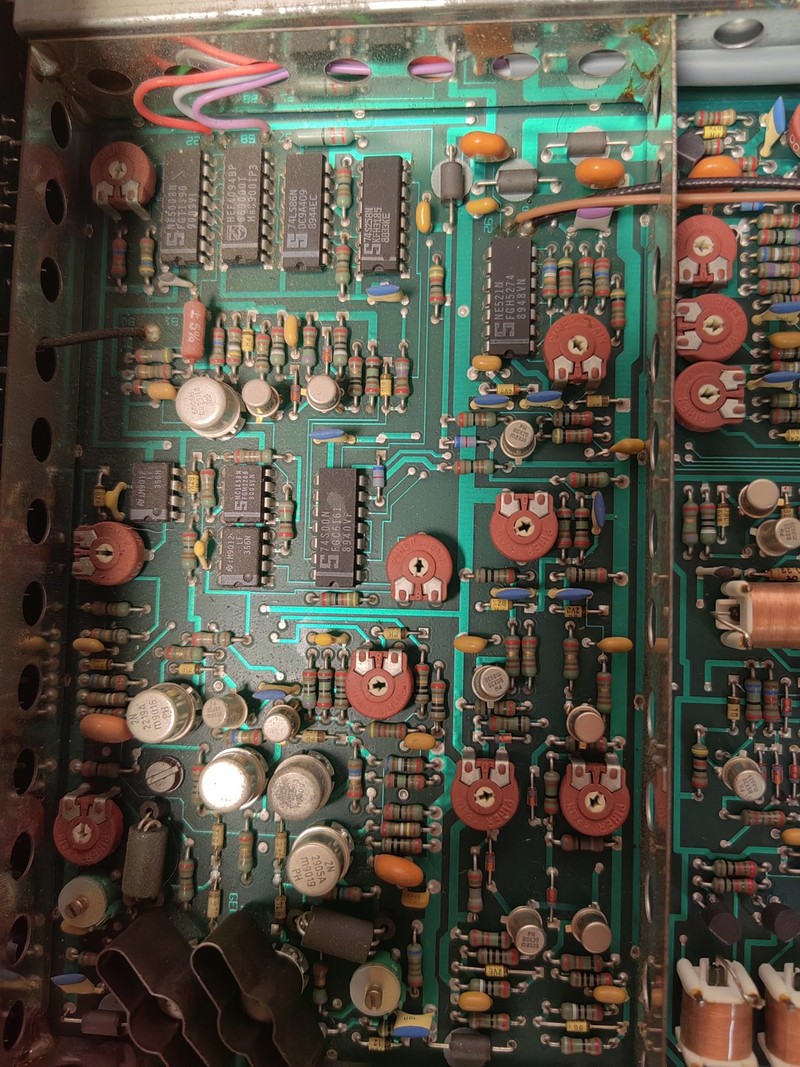

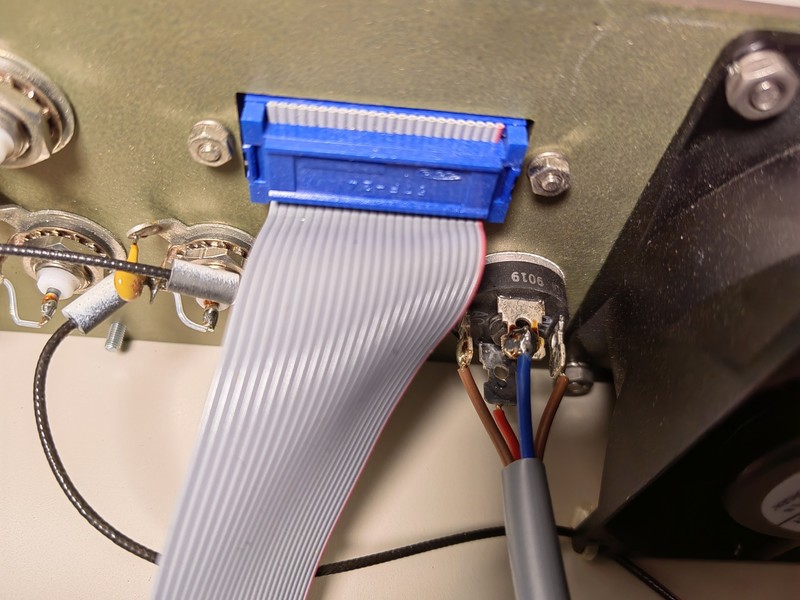

那就换电池吧，换电池就得拆机，下面是拆机后拍的图片，大家欣赏。


IMG_20230313_203247_edit_106404198913366.jpg IMG_20230313_203252_edit_106422587487318.jpg
IMG_20230313_203415_edit_106462156307563.jpg IMG_20230313_203425_edit_106480429195837.jpg IMG_20230313_203428_edit_106493636389218.jpg

IMG_20230313_203434_edit_106505727933067.jpg IMG_20230313_204046_edit_106546081270916.jpg IMG_20230313_204052.jpg









000

000

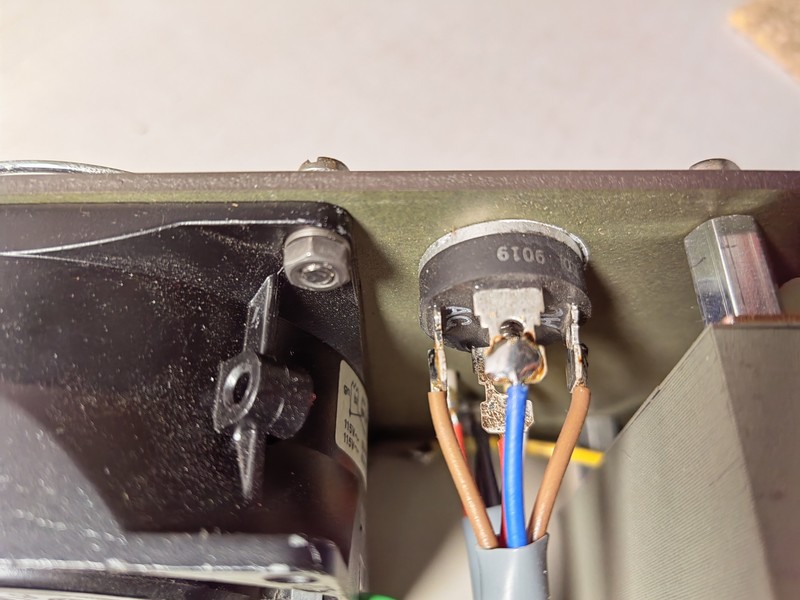

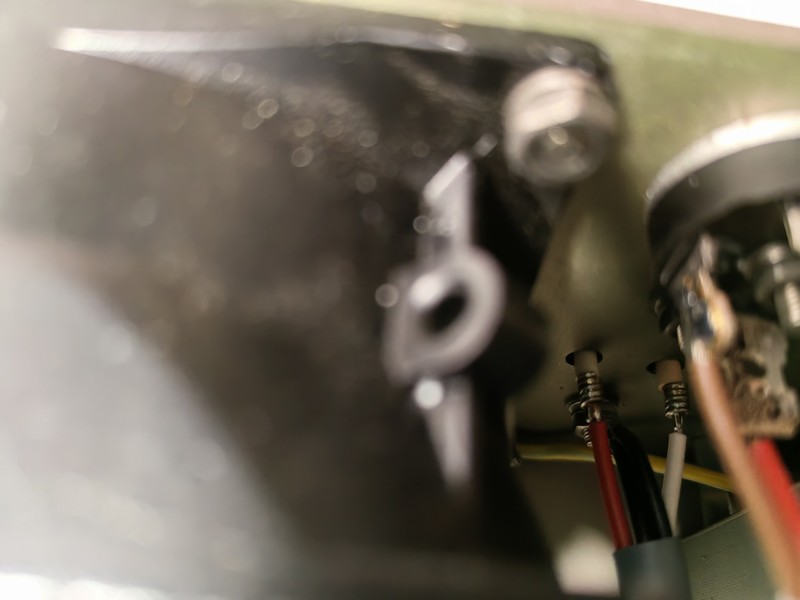

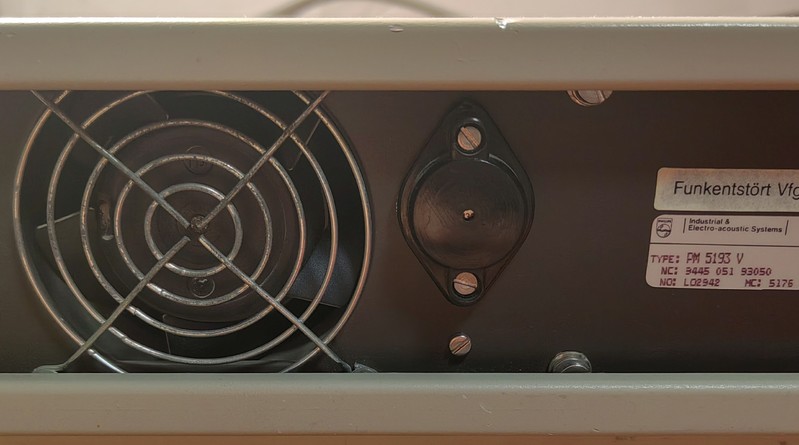

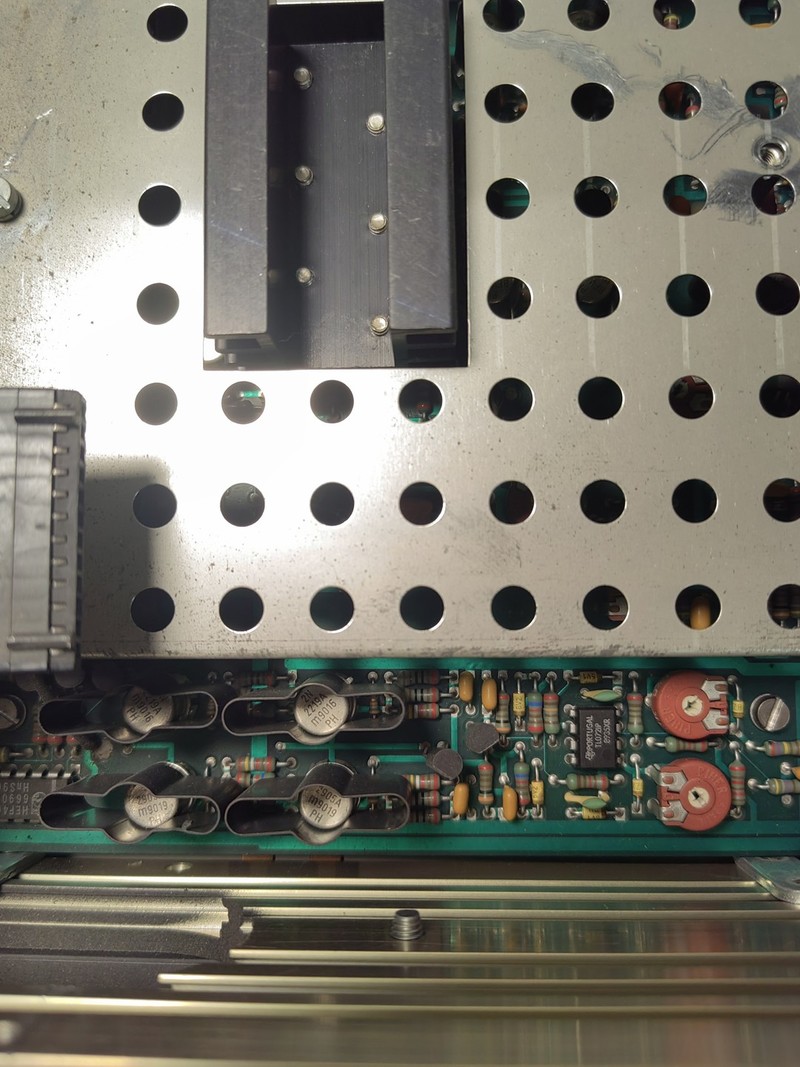

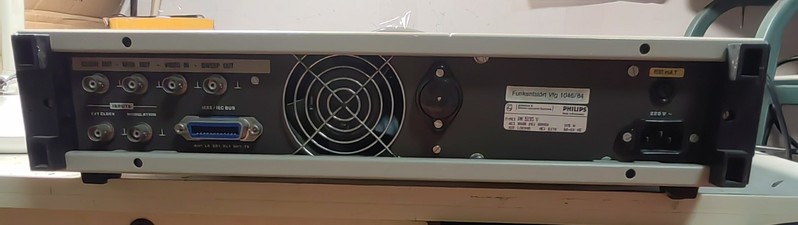

机器后面的铝外壳上装有整流桥和三极管，充分利用铝壳来散热。

IMG_20230314_211500.jpg IMG_20230314_211508.jpg

现在来看看原装电池吧

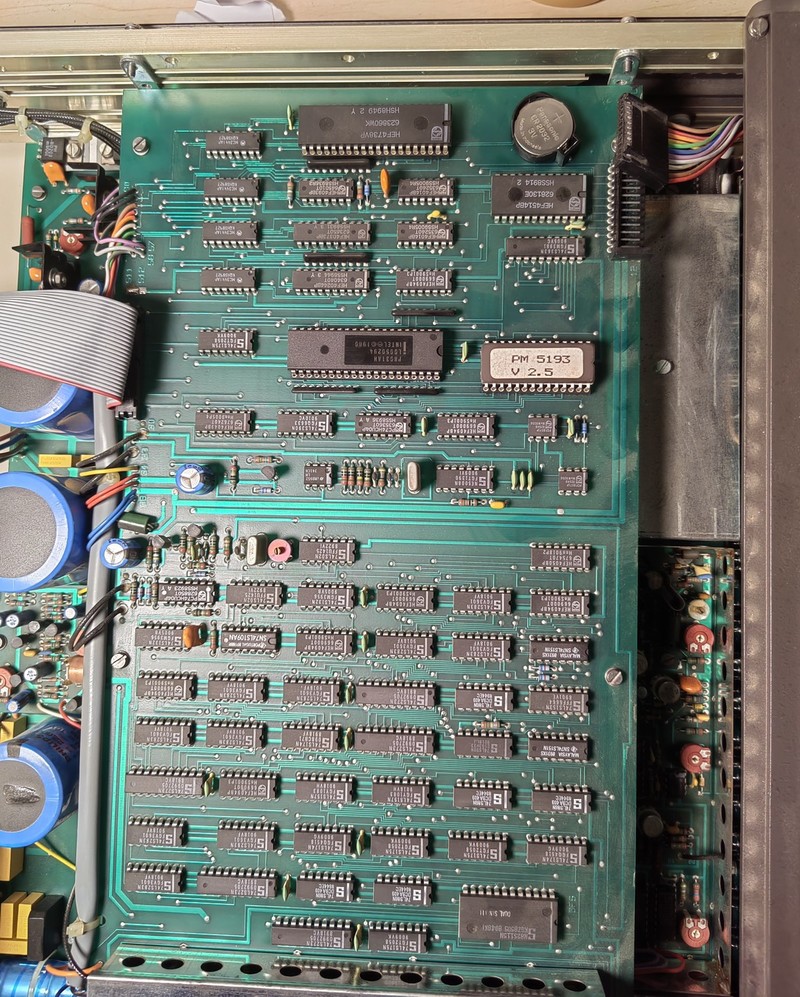

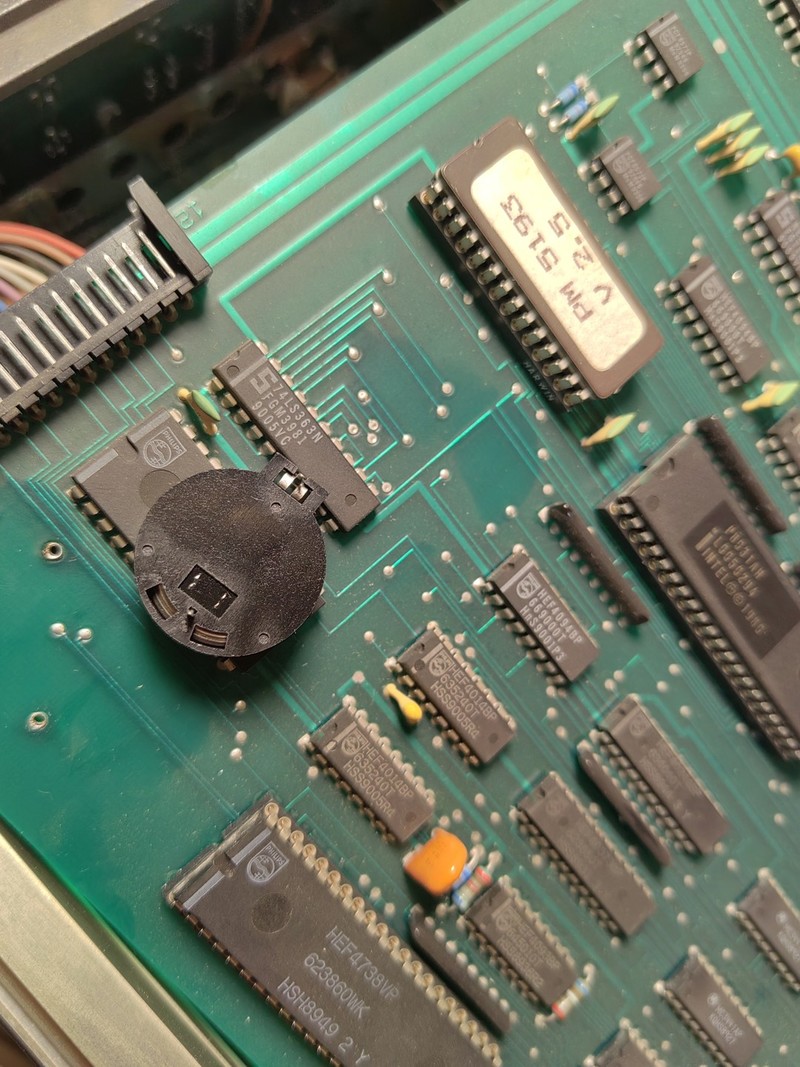

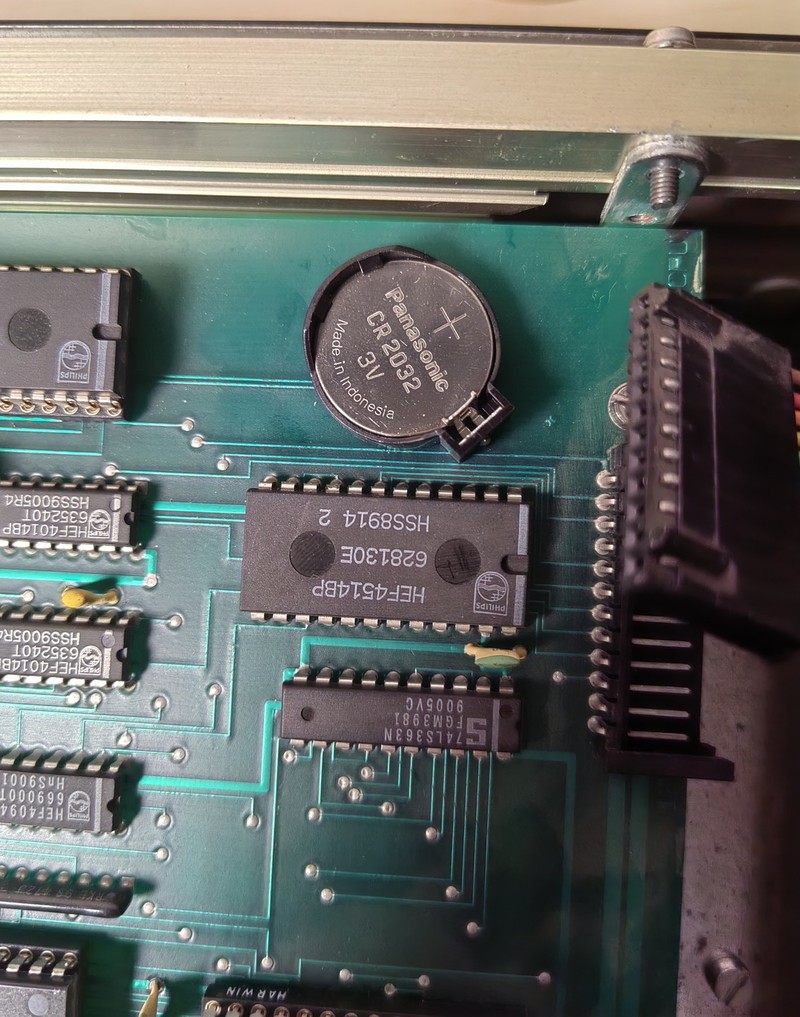

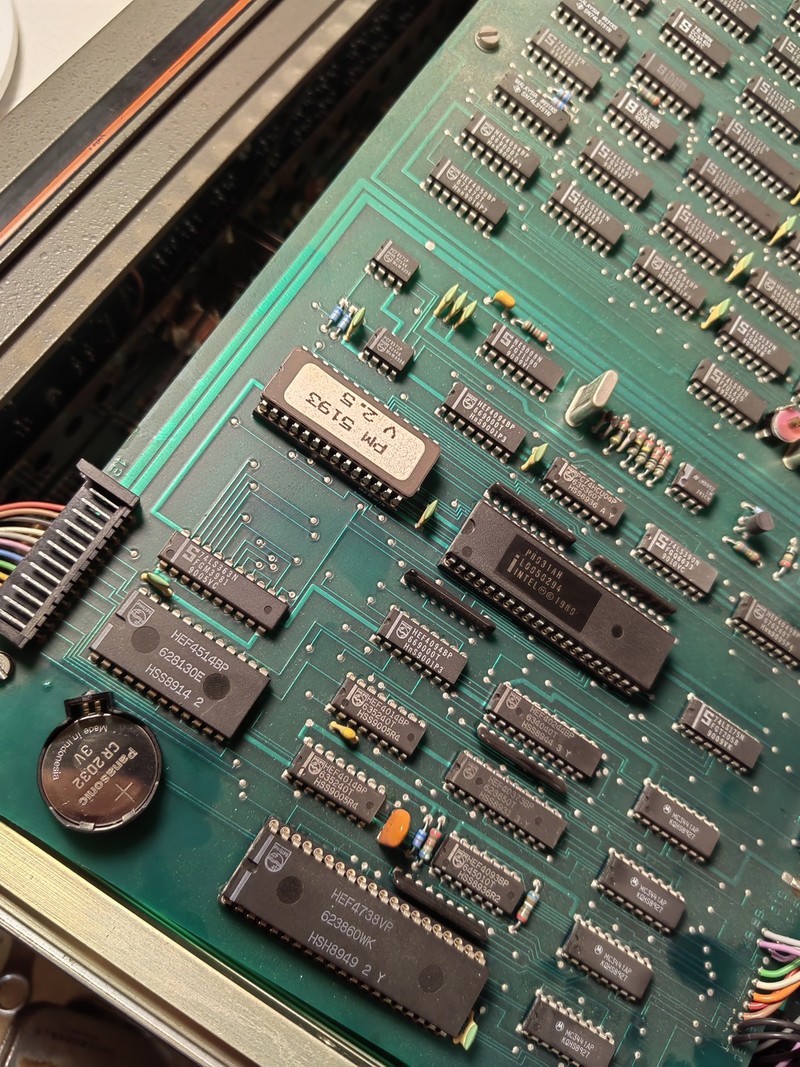

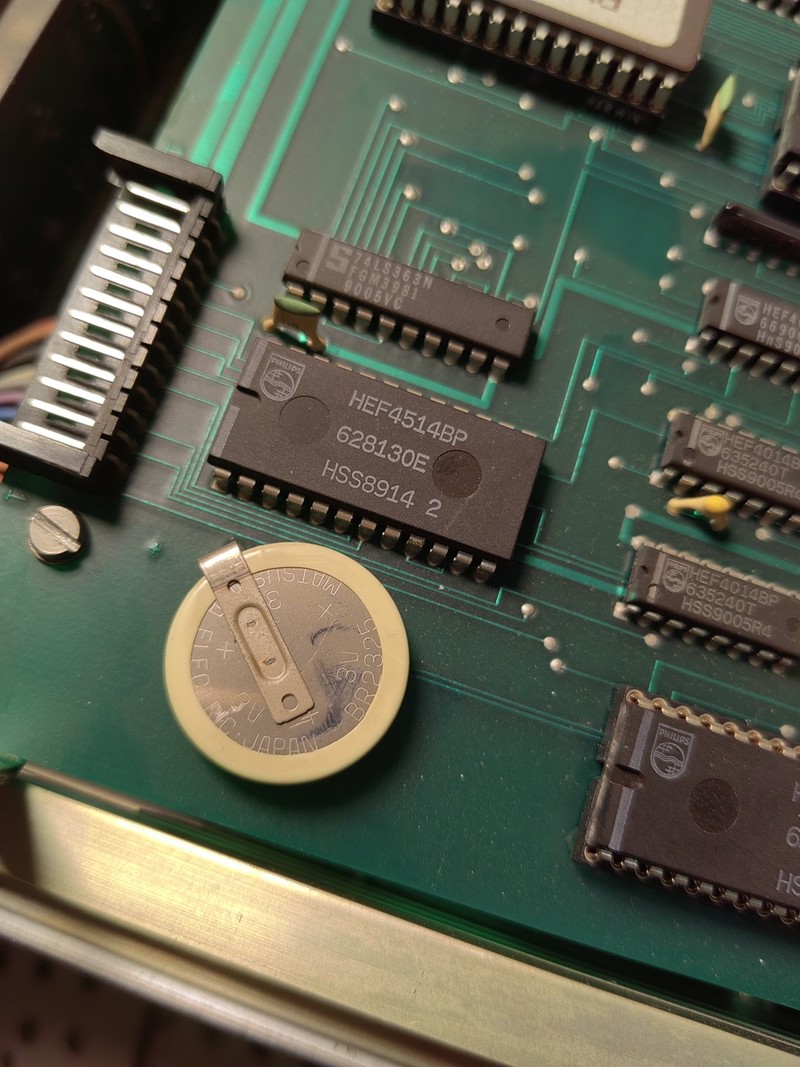

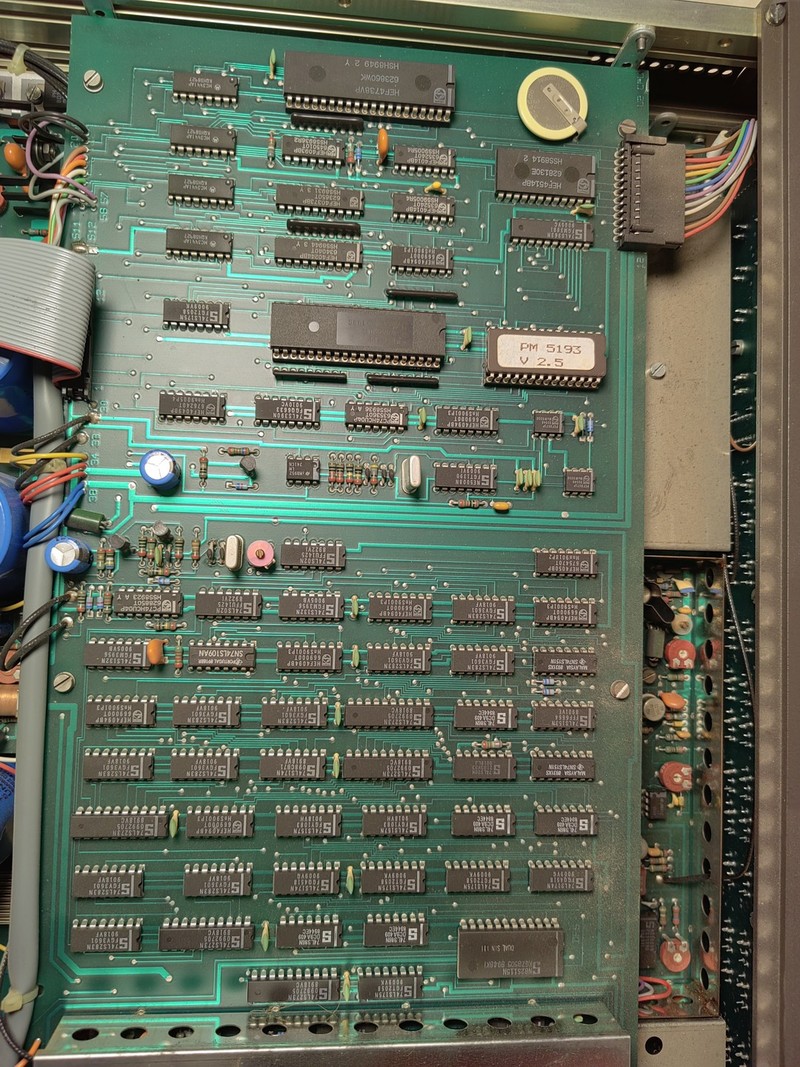

图中黄色的就是电池，锂电的BR2325，为了以后方便更换，将电池装上座子


到止更换完电池，Err3的问题修复。


以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

fslichong 数字王者 2023-3-24 23:56:24
太漂亮了，做工太优秀了，年代产品可调电阻太多，容易便宜
2023-3-24 23:56:24 回复
勇闯沙滩 数字大神 2023-3-25 06:44:25
开眼了，6环电阻和IC琳琅满目，电池还是japan,超级精致的仪器。
2023-3-25 06:44:25 回复
wgsd 数字大神 2023-3-25 08:07:34
做工很好，横平竖直。
2023-3-25 08:07:34 回复
hymyfzgs 数字大师 2023-3-25 10:18:25
好机器，谢谢分享。
2023-3-25 10:18:25 回复
佳维 数字精灵 2023-3-25 10:42:51
感谢分享，开眼界了
2023-3-25 10:42:51 回复
HD123 数字精灵 2023-3-25 11:32:27
感谢分享
2023-3-25 11:32:27 回复
mvwz24029819 数字精灵 2023-3-25 11:49:13
真复杂呢，一般不会修
2023-3-25 11:49:13 回复
ksj197706 数字大师 2023-3-25 13:54:24

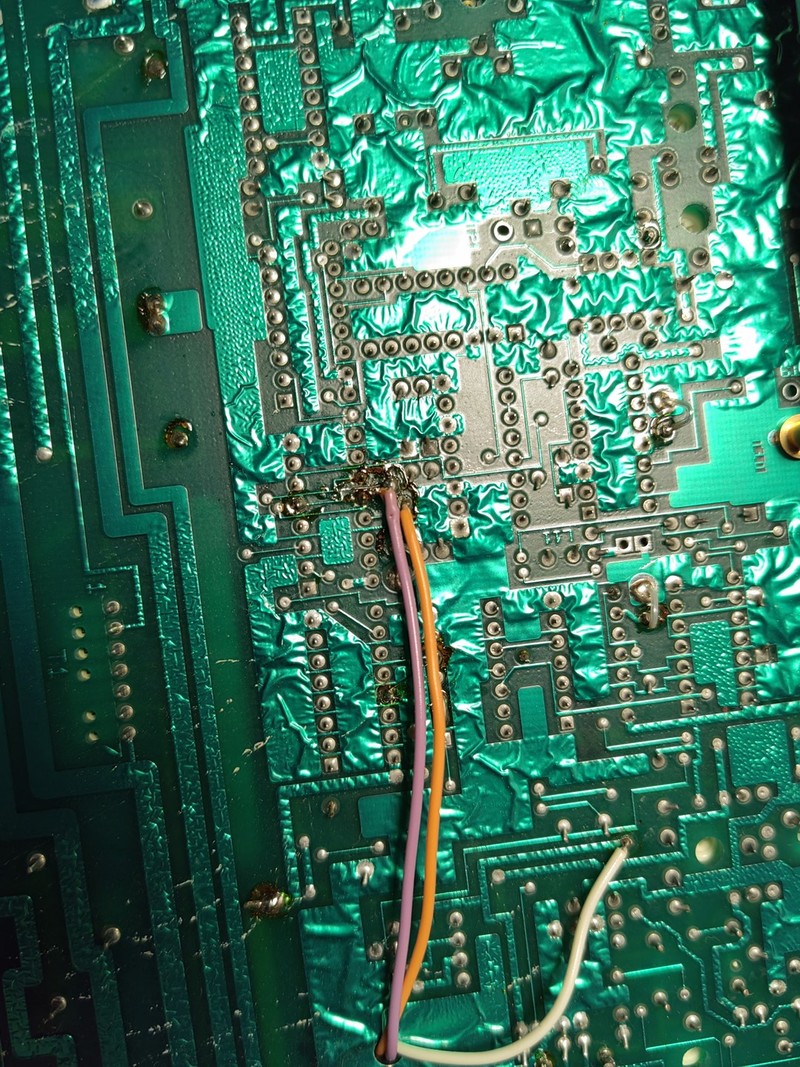

那个PCb铜皮怎么了？
