用蓝牙万用表测量锂电池容量

上次撸了两个磷酸铁锂电池，7号电池号称500mAh，反正我是不会相信真有这么大容量的，只是没有实据也不能断言它虚标。苦于没有现成的容量测试仪，也不好测量其真实容量。还好我有蓝牙万用表可以记录特性曲线，今天就用它来测量一下这电池的实际容量。

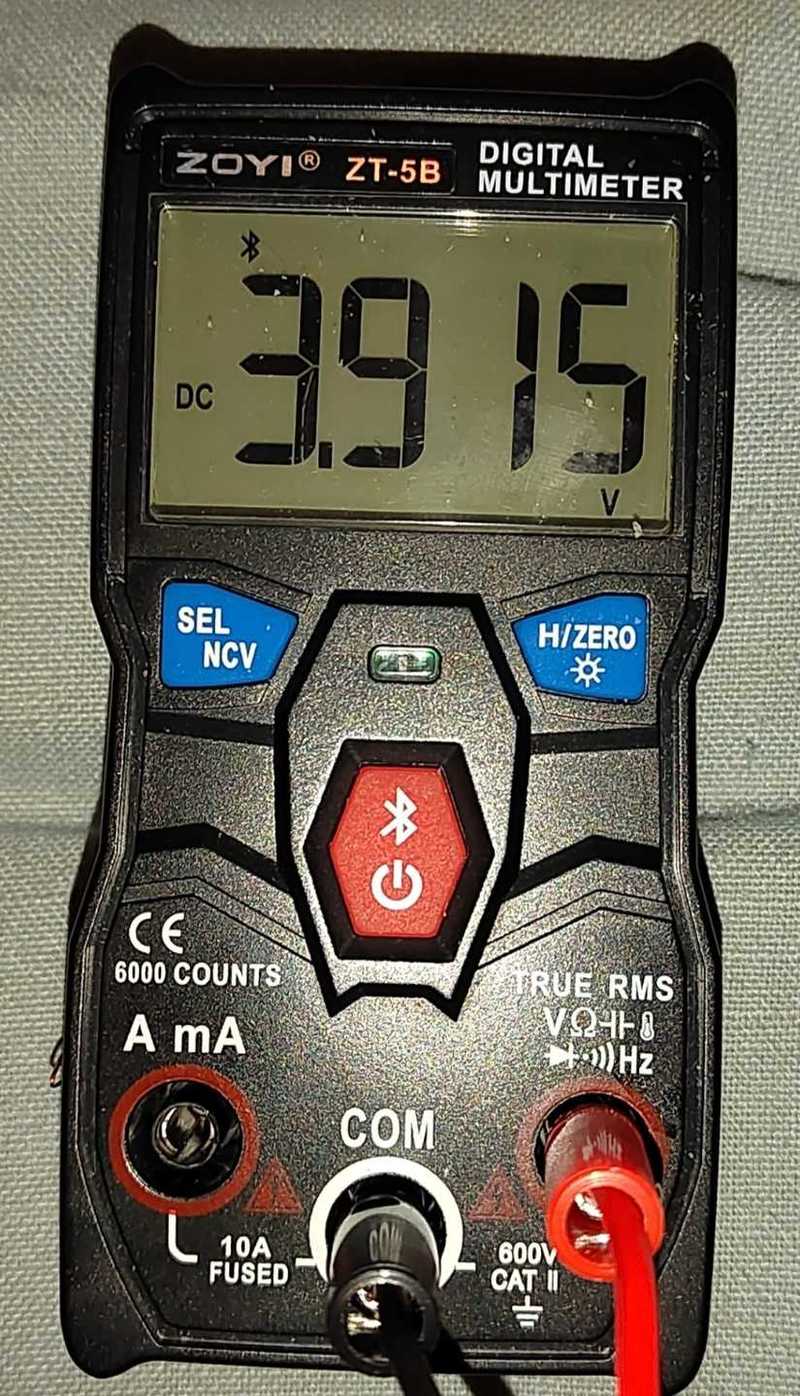

这是用来测量的蓝牙万用表ZT-5B


测量需要做一个能恒流放电的负载，此电池标称容量500mAh，按0.2C倍率算要100mA的负载。

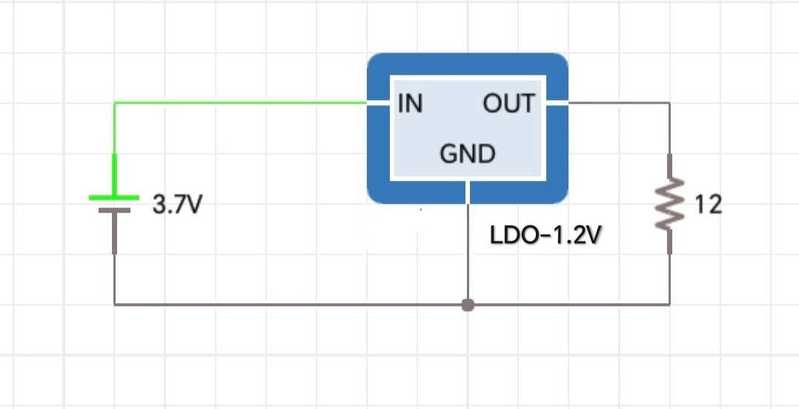

这是100mA恒流负载电路图


按这个电路图做一个负载电路，用蓝牙万用表测量电池两端放电期间的电压就可以得到一个电压放电曲线，计算出放电到2.5V所耗时间就能算出电池的实际容量了。

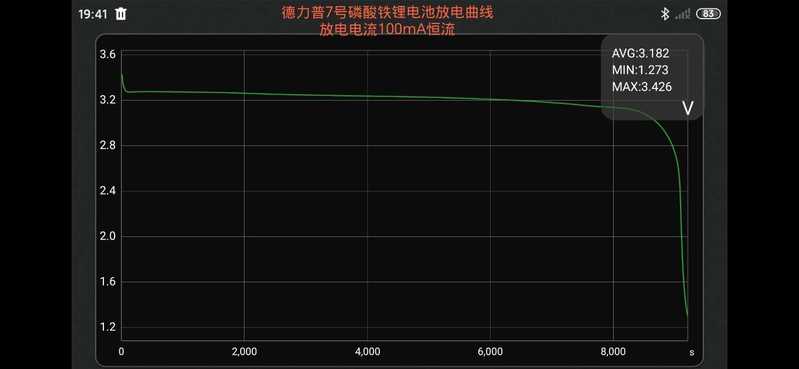

这是一个电池的电压放电曲线

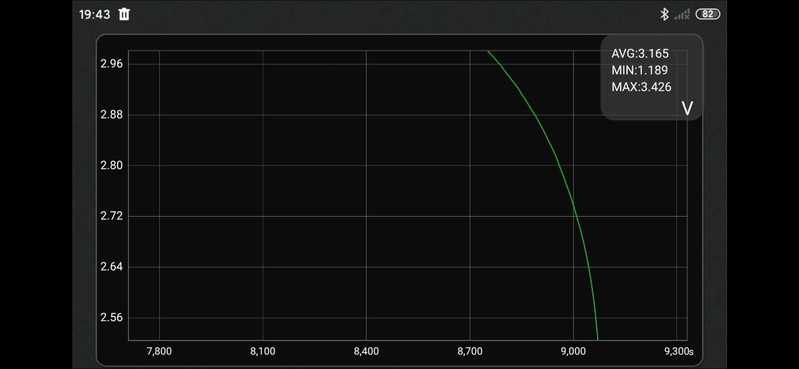

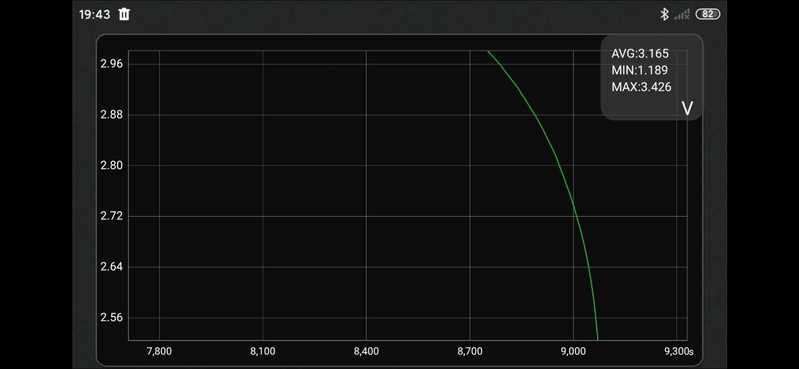

放大看看



放电到2.7V左右时耗时9000秒也就是2.5小时。

放电电流为100mA，计算得：100*2.5=250，即此电池的实际放电容量为250mAh。

这电池的实际容量刚好是标称容量的一半。这个还算是好一点的，另一个容量还少一点。

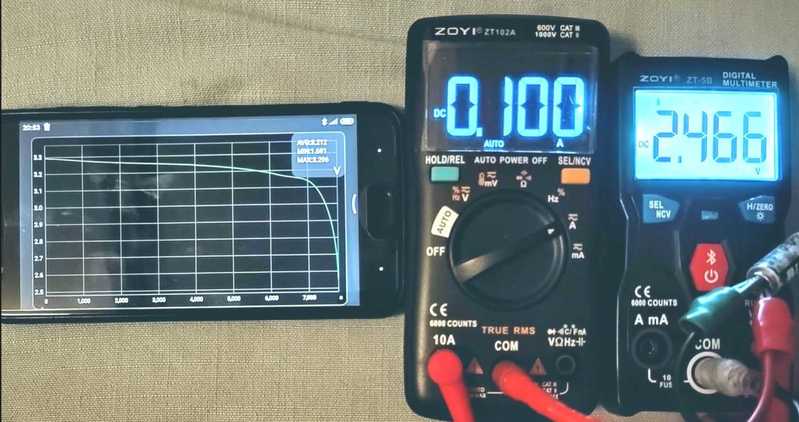

发张测量中的截图


可见放电电流是100mA。

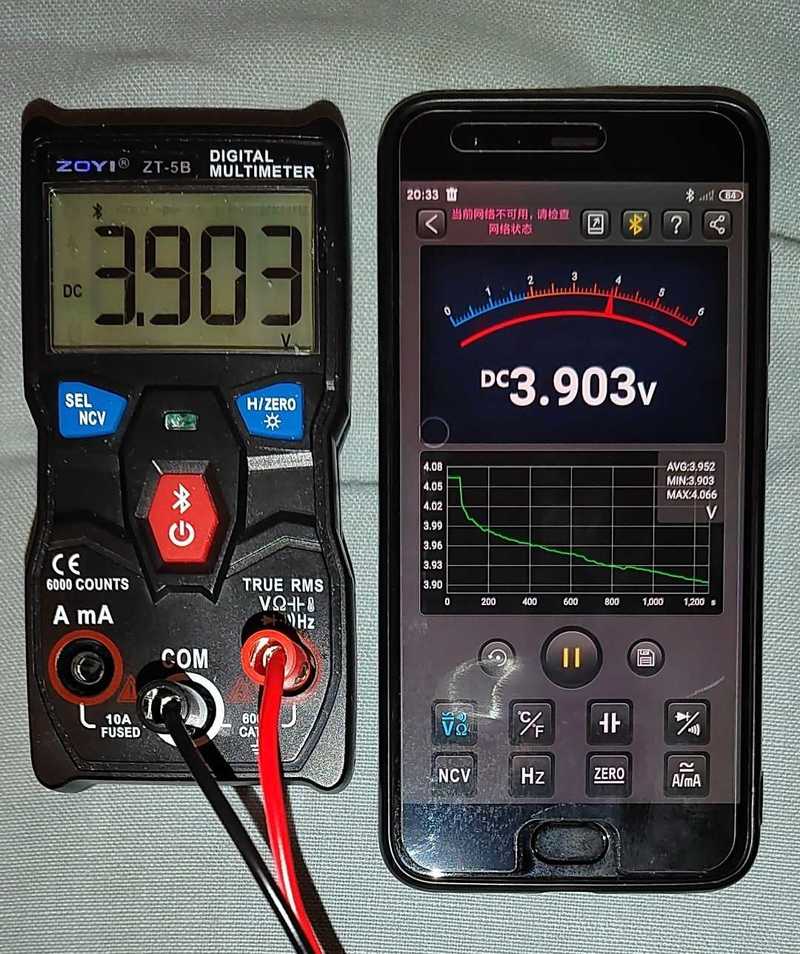

看看测量中的蓝牙万用表与手机电牛app照片

谢谢分享！

谢谢分享

很直观，很方便，谢谢分享

这确实是一个办法

办法不错。

wgh1027 发表于 2023-4-1 22:33
看看测量中的蓝牙万用表与手机电牛app照片

谢谢分享


楼主这小按键表还带调零，应该电压、电阻都可锁定档位吧

那我们手上的S1，你看看能不能打开电压档锁定

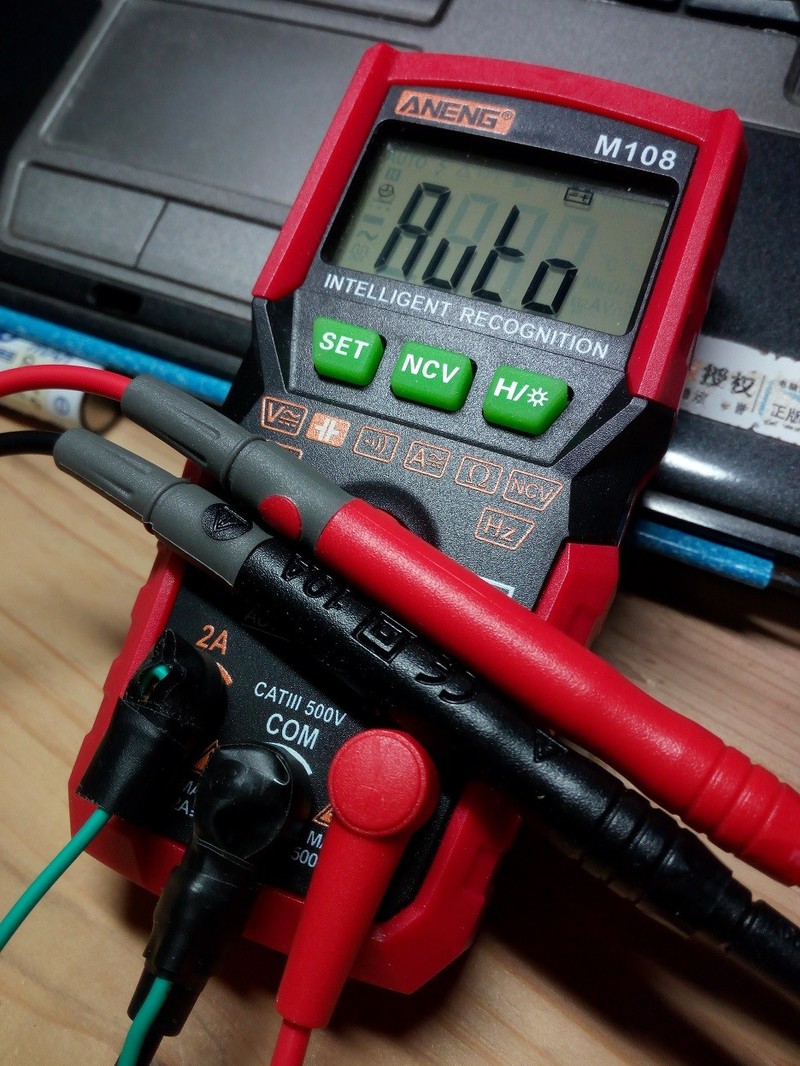

如下面的表与你的表一样，各档位全可锁定，这样几毫伏也能测




买这个是因为便宜

wgh1027 发表于 2023-4-1 22:33
看看测量中的蓝牙万用表与手机电牛app照片

这表循环锁定档位，来回换档有点繁，按手机就不繁了。

散淡021 发表于 2023-4-2 15:45
谢谢分享

很遗憾的告诉你，我的表没有你想要的电压、电阻锁定档位功能。

还有那个所谓的调零功能也只对电容档有效。

wgh1027 发表于 2023-4-2 16:56
很遗憾的告诉你，我的表没有你想要的电压、电阻锁定档位功能。

与我上面那货是一个方案的吧（7501）
那货全可锁定，但厂家没说手自二用， 看TB上宣传你的小表是手自双模式的。

那看你的另外一贴，没电压锁定，那DCV内阻只是900K。

wgh1027 发表于 2023-4-2 16:59
还有那个所谓的调零功能也只对电容档有效。

感觉这些表，厂家为了100P对，都是负底数

如你的表有几个字底数？那这个调零好评

https://www.bilibili.com/video/av499979874/?vd_source=a1716a19a7efef9993a90cef8ef38f72
