做实验时请注意你的实验环境

*发表于：2023-4-7 20:20:54* 1127 来自手机 · 发表于：2023-4-7 20:20:54

您需要登录才可以下载或查看，没有账号？立即注册

x

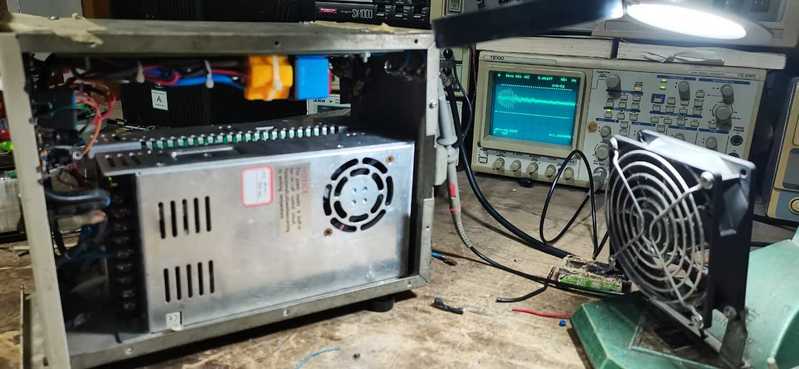

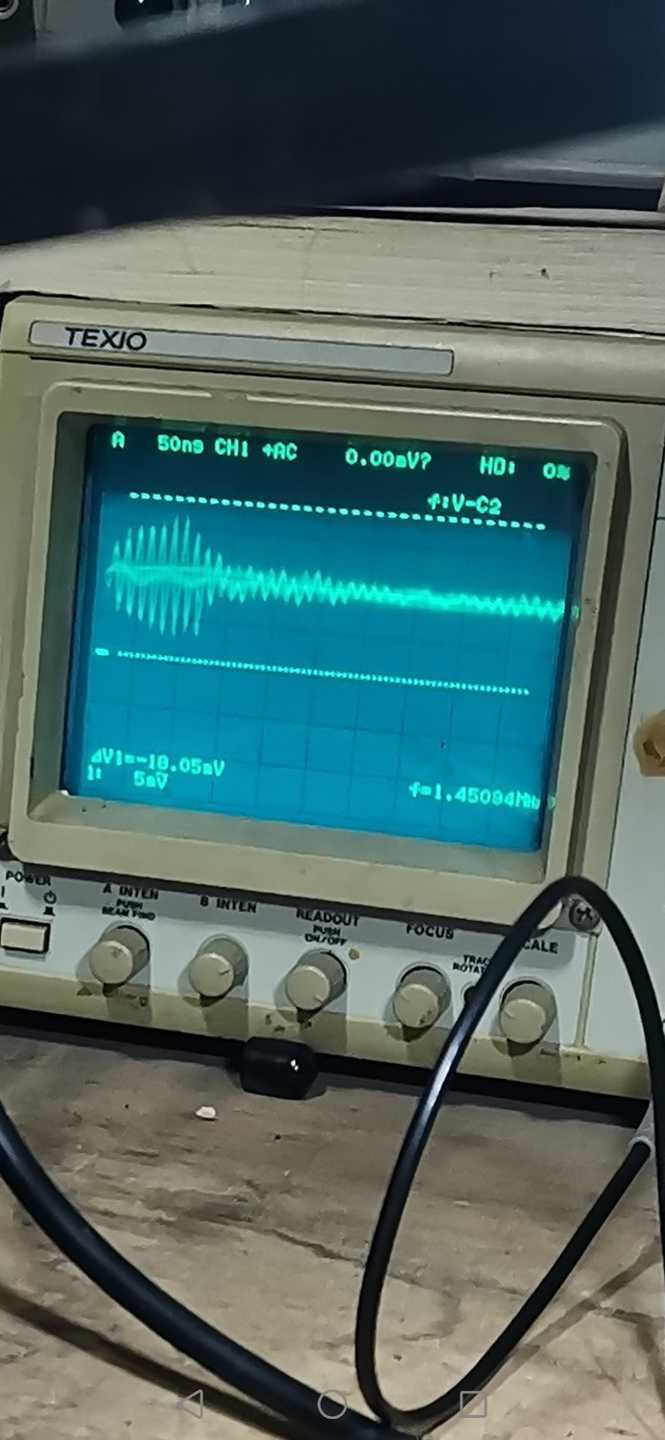

电台电源我一直反对使用开关电源，但是如果野外或者室外架台使用线性电源就太笨重了，100W的电台使用的400—500W的变压器得几十斤重，所以还得使用轻便的开关电源，不过在选择开关电源或者改造开关电源的滤波电路时得下番功夫，图中电源已被改造，单机测试时静态纹波不超过10mv。但总装后出现下列波形，

这东西像一个带尾巴的蝌蚪，你懂的。

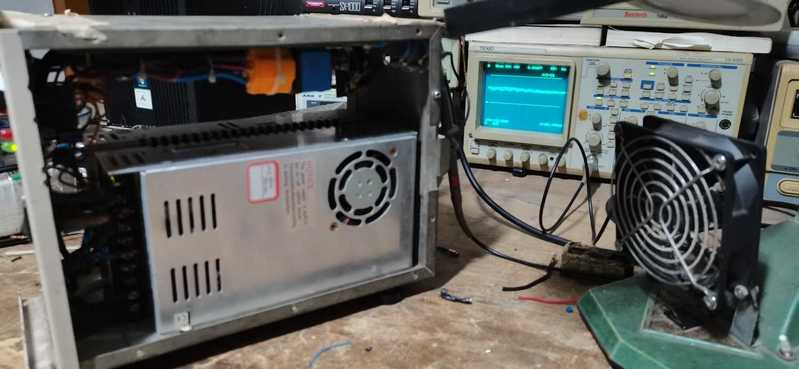

后来反复研究得到了下图波形，这给单机测试时波形一至

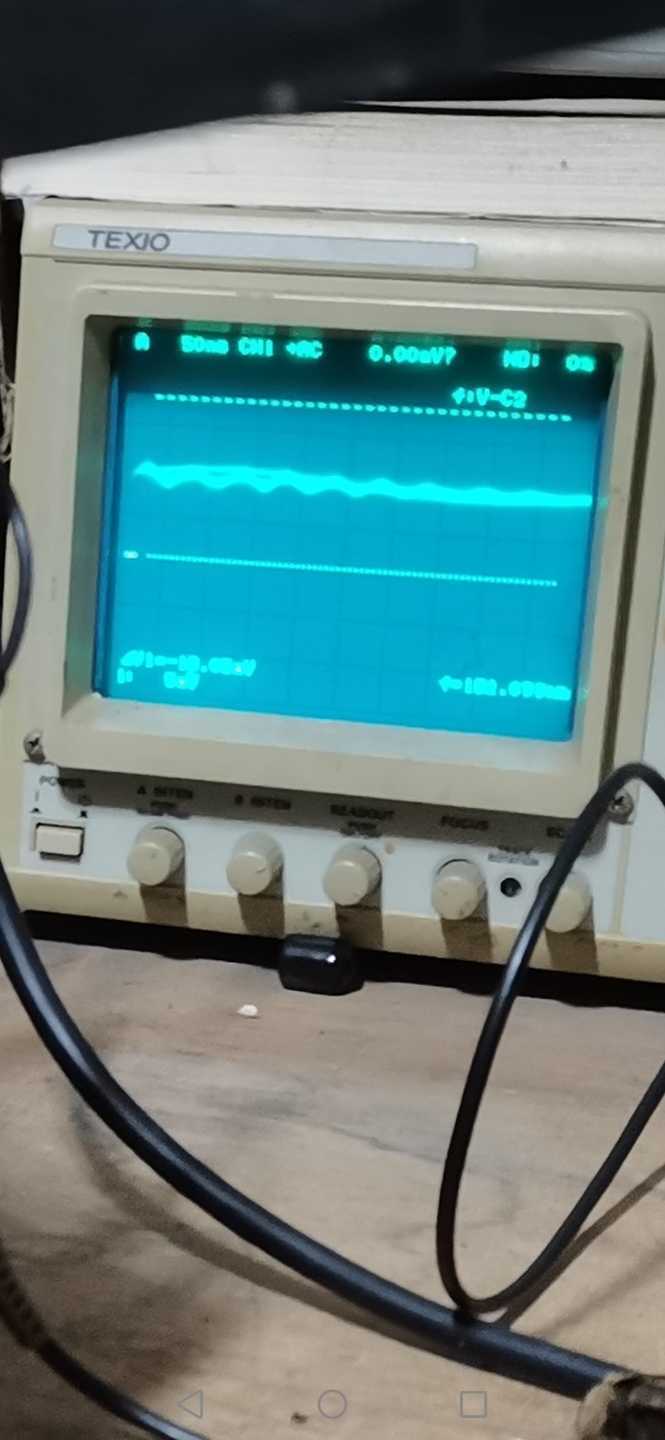

这才是正常波形，那是什么原因造成的呢，是台灯，有电子镇流器的LED台灯，关掉台灯波形就正常了，所以在做实验时，特别是高频实验要要注意实验环境，纯洁的电磁环境很重要

netbuyer · 2023-4-7 20:43:08

加電容有幫助嗎 ?

fslichong · 2023-4-7 20:51:04

netbuyer 发表于 2023-4-7 20:43
加電容有幫助嗎 ?

有的，加瓷片或者独石都可以

HD123 · 2023-4-7 20:52:22

大师一出场，干扰全灭掉

该换波了，手持波来了

喜欢就好 · 2023-4-7 20:55:46

谢谢分享！

fslichong · 2023-4-7 21:04:39

HD123 发表于 2023-4-7 20:52
大师一出场，干扰全灭掉该换波了，手持波来了

你的仪表币是够的，你可以入手了

HD123 · 2023-4-7 21:17:01

fslichong 发表于 2023-4-7 21:04
你的仪表币是够的，你可以入手了

我就奇怪，你这些人咋不兑呀？

zhangwj98 · 2023-4-7 21:18:59

谢谢分享。

MF500 · 2023-4-7 22:10:36

谢谢分享

qjf11 · 2023-4-7 22:49:50

啥牌子的开关电源？看上去像是明纬？

fslichong · 2023-4-7 23:06:41

qjf11 发表于 2023-4-7 22:49
啥牌子的开关电源？看上去像是明纬？

不是明纬，感觉是个杂牌电源

勇闯沙滩 · 2023-4-8 06:38:53

谢谢分享。

佳维 · 2023-4-8 09:34:25

感谢分享

mvwz24029819 · 2023-4-8 13:23:40

是要洁净电源，会影响结果的

atz123 · 2023-4-8 19:33:35

谢谢分享！

yfbdsm · 2023-4-9 14:18:48

有的仪器仪表还需接地，谢谢分享！

qizming · 2023-4-10 14:53:20

谢谢分享

wgh1027 · 2023-7-15 19:05:53

谢谢分享

atz123 · 2023-7-15 19:49:08

谢谢分享

wgh1027 · 2023-7-16 22:04:57

确实要注意
