从定性到定量

发表于：2023-4-12 21:22:36 1168
电子电路
技术类别: 测量相关
关键字: ZT225 ZT702S

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
我们的学习从感性到定性到定量到逐步提升的过程，
开关电源肯定有振荡器肯定有波形，这就是常规知识让我们感观认知出来的，我们可以用万用表对其各部分的电压进行测试得到定量的数据，但是依旧不知道它在怎么震荡，震荡出来了一个什么波形，频率怎样。这些参数其实在维修，使用时尤为重要，所以示波器该上场了，看下图。我们轻易的就可以从示波器上得知这开关电源震荡频率是定频27.3khz，因为电压从0.4—45V的频率是一样的，在看波形峰峰值从0.4—45V也基本是相同的，可见输出波形是定频定压的。再往下看发现45V时的占空比大大的大于0.4V时的占空比，说明这个开关电源的调压方式是调整占空比实现的，再注意观察波形，发现没有，波形在基线之下，只有半个波，这说明这振荡器的双管推挽输出的，
     我们直观的知道了这么多东西还有什么拿捏不住它的

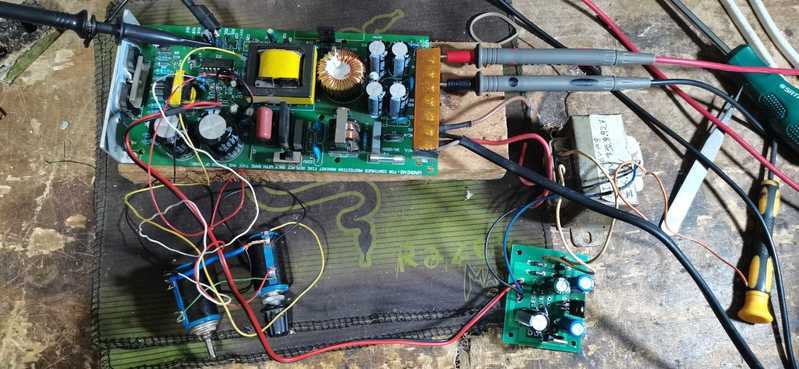

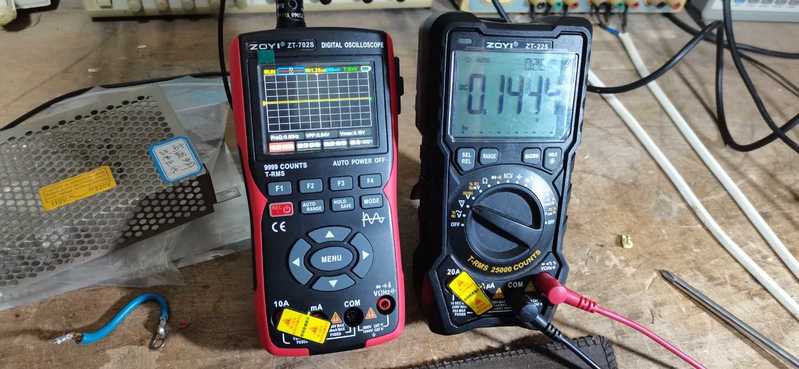

实验用整体电路

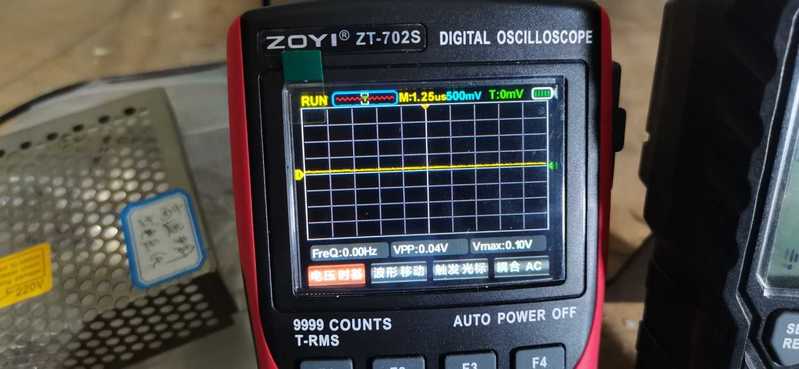

0V输出时频率为零，电路并未震荡

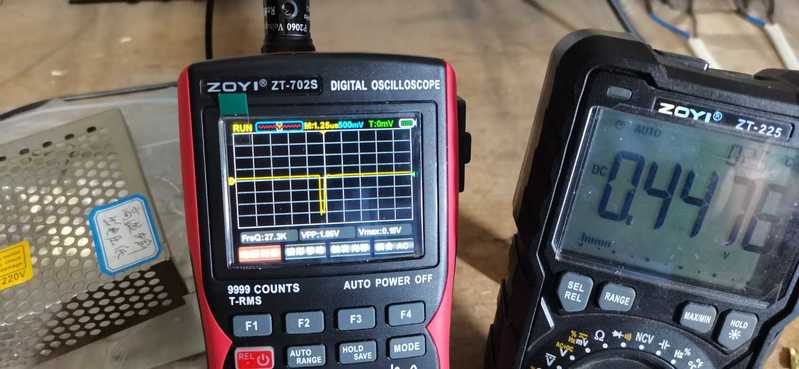

0.4V时占空比小

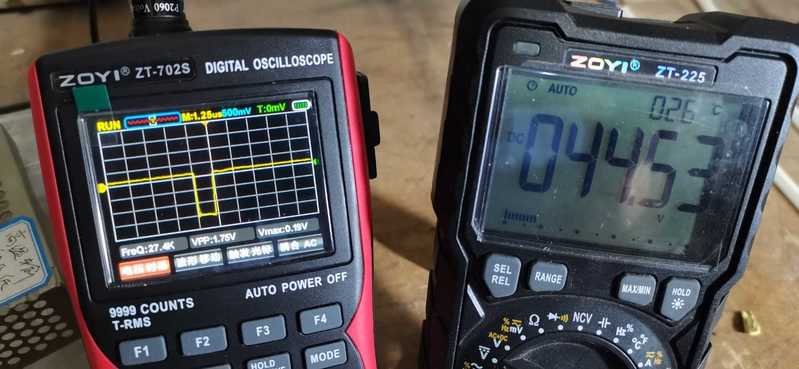

45V时占空比大

示波表的好处在于便于携带，不预热。ZT702S的好处在于除了显示波形还能万用表的所有功能，使繁琐得到了简化。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

HD123 数字精灵 2023-4-12 21:37:58
不错，终于得到玩具了
2023-4-12 21:37:58 回复
散淡021 数字大神 2023-4-12 22:38:15
谢谢分享！


2023-4-12 22:38:15 回复
勇闯沙滩 数字大神 2023-4-13 06:28:31
看出这些有什么用呢？不会看示波表。
2023-4-13 06:28:31 回复
mvwz24029819 数字精灵 2023-4-13 07:16:19
的确如此，工具齐了就会省力省时间
2023-4-13 07:16:19 回复
cdsh 数字梦想家 2023-4-13 07:18:07
修电源这表足够了
2023-4-13 07:18:07 回复
wgsd 数字大神 2023-4-13 08:18:26
什么是推挽输出？
2023-4-13 08:18:26 回复
my1048 数字斗士 2023-4-13 08:51:03
物尽其用
2023-4-13 08:51:03 回复
qizming 数字探长 2023-4-13 09:08:47
谢谢分享
2023-4-13 09:08:47 回复
wgh1027 数字大神 2023-4-13 09:10:05
然并卵
2023-4-13 09:10:05 回复
atz123 数字王者 2023-4-13 20:56:36
工欲善其事，得有好工具
2023-4-13 20:56:36 回复
MF500 数字探长 2023-4-13 21:41:07
谢谢分享
2023-4-13 21:41:07 回复
乐在其中110 数字精灵 2023-4-13 23:42:22
受溢了。谢谢分享
2023-4-13 23:42:22 回复
hymyfzgs 数字大师 2023-4-14 16:53:34
谢谢分享
2023-4-14 16:53:34 回复
佳维 数字精灵 2023-4-15 11:12:28
感谢分享，修开关电源不错
2023-4-15 11:12:28 回复
wgh1027 数字大神 2023-4-15 21:29:26
谢谢分享
2023-4-15 21:29:26 回复
yejunan 数字探长 2023-4-29 21:44:22
谢谢分享
2023-4-29 21:44:22 回复
