众仪ZT-702S使用体会

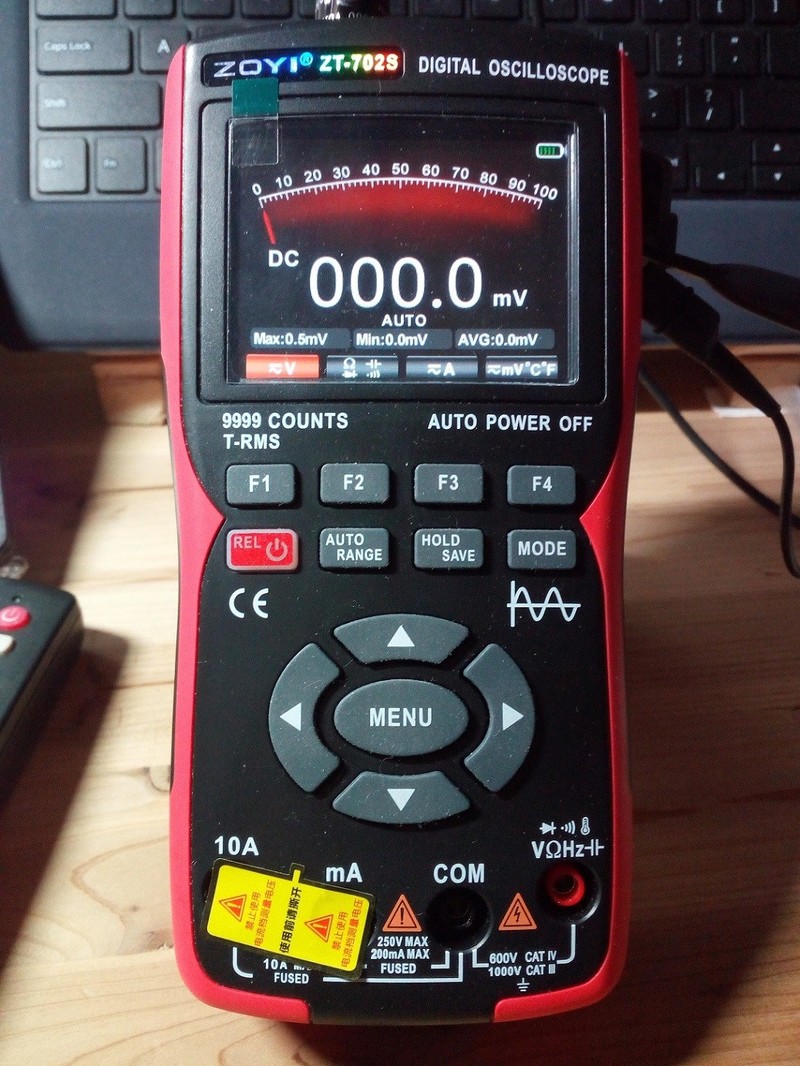

看实物外壳一点不比UT差，相对它家的表壳质感有很大的提升。
波线条很细与泰克一样。
万用表是硬件的，也就是示波部分和表是隔离的，表是成熟的方案，速度和功能是同类中最好的。
所以表就不多废话了

下面谈谈示波部分的个人体会

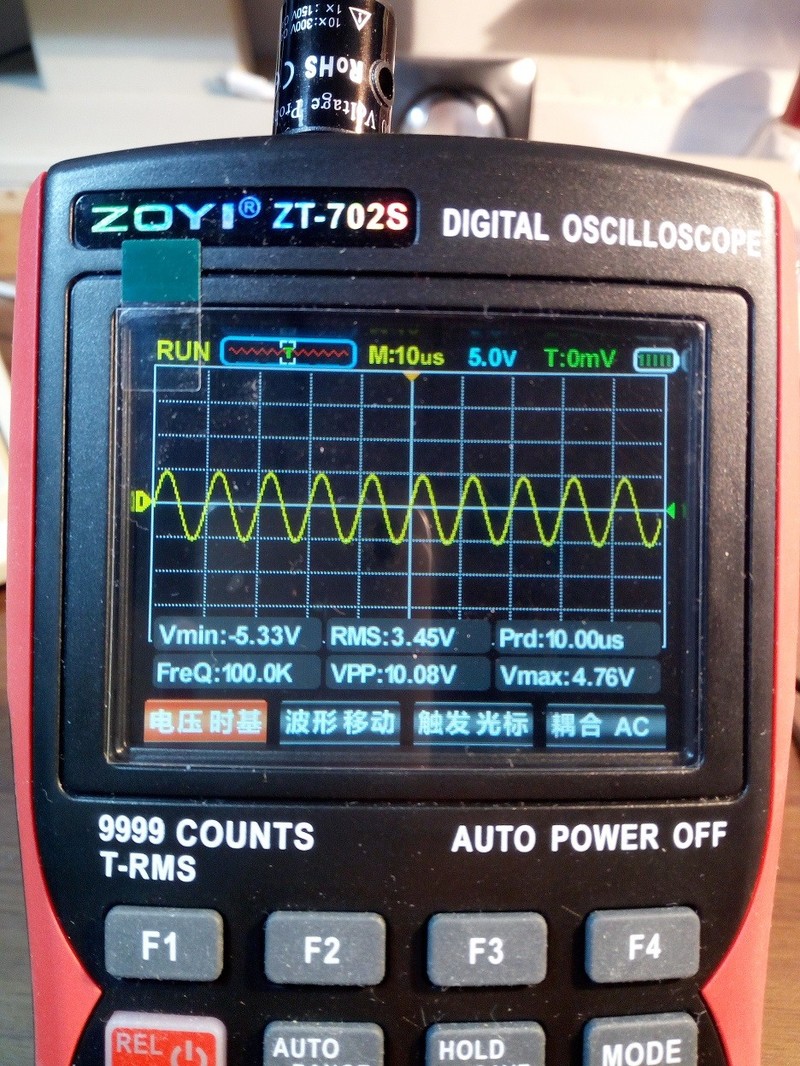

我的老信号源是0.01Hz----6.99999MHz

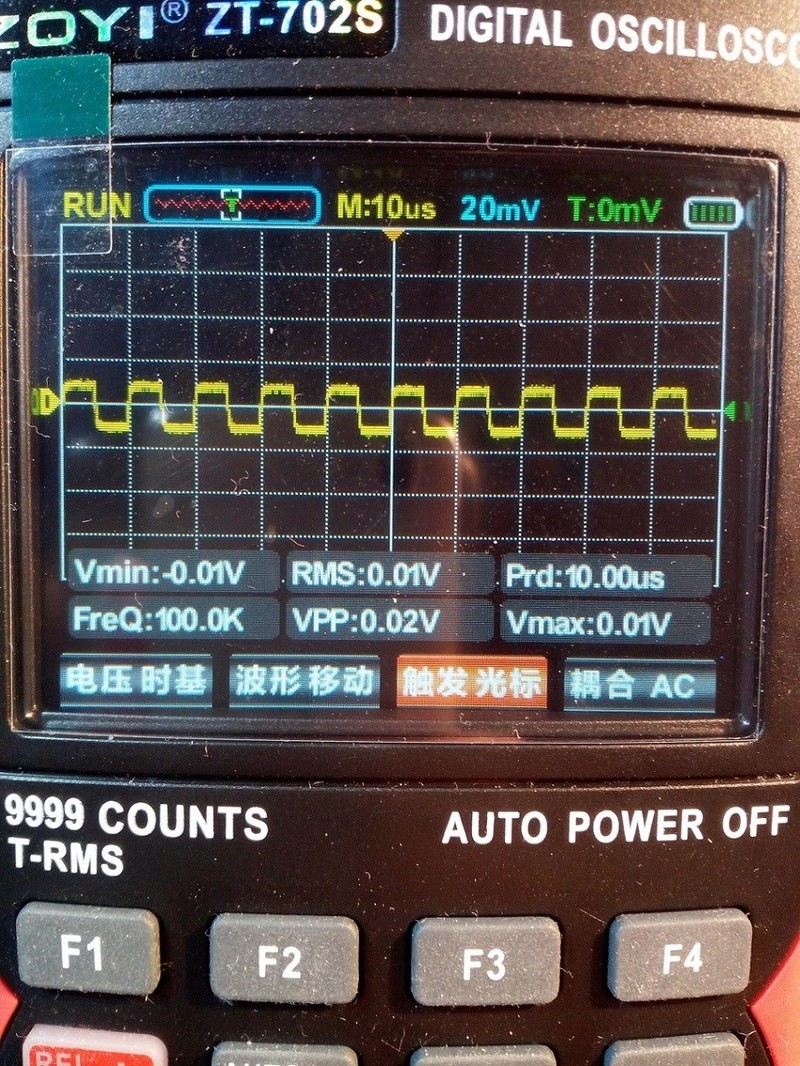

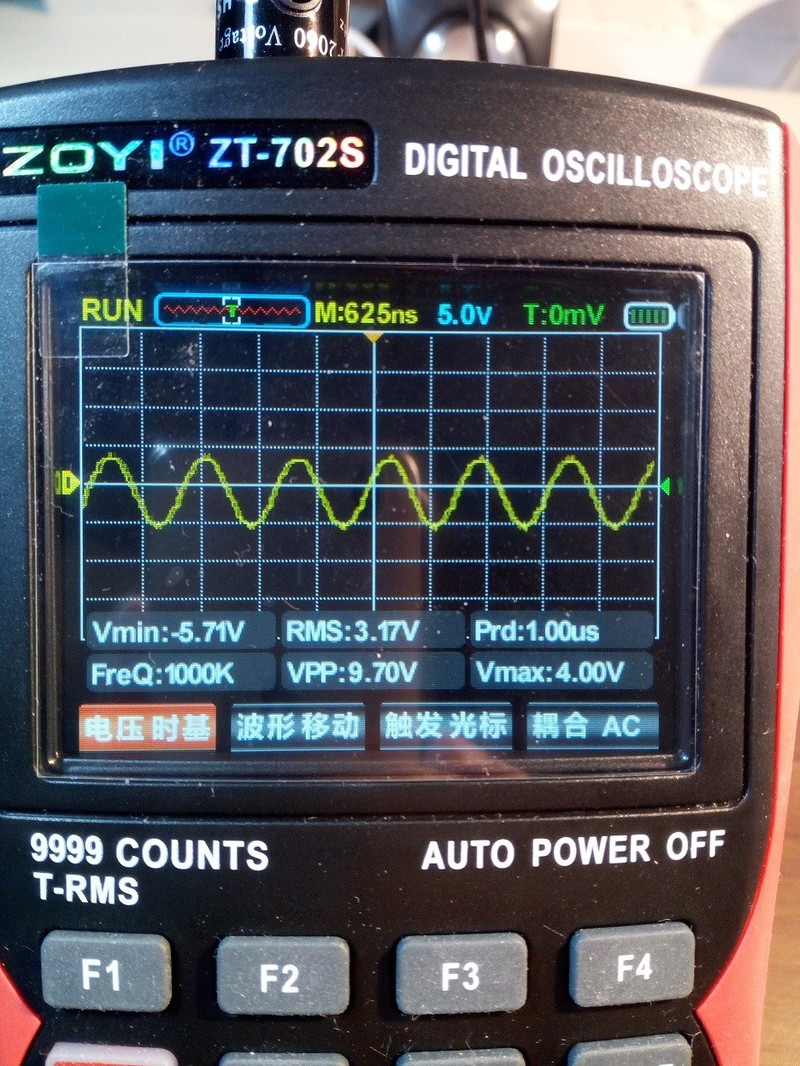

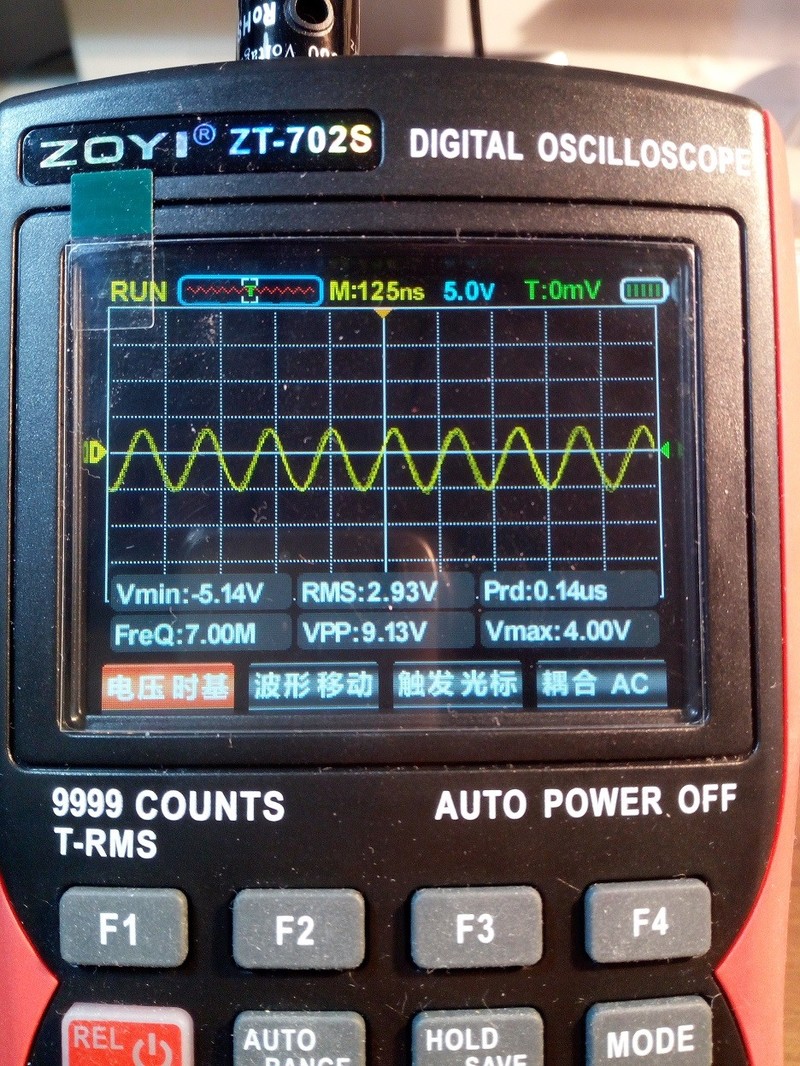

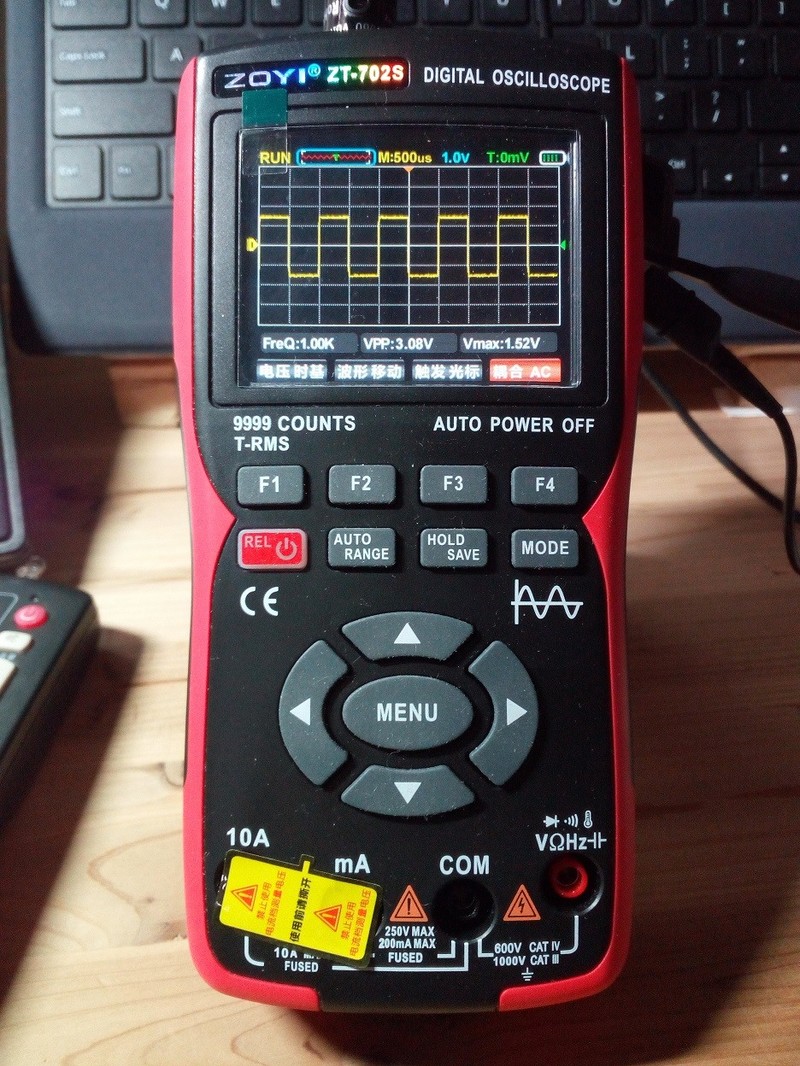

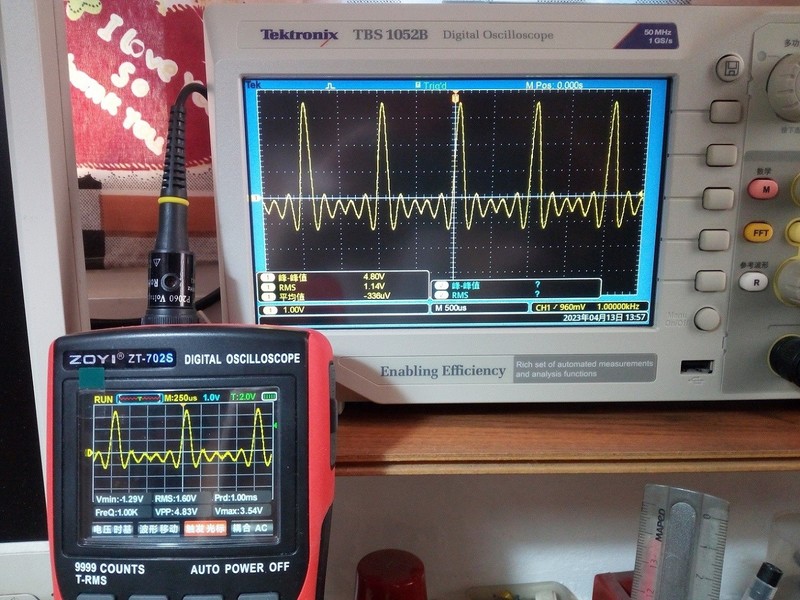

这波都没问题，最小电压档0.02V也OK， 最高7M的Vpp，估测10MHz是没问题的

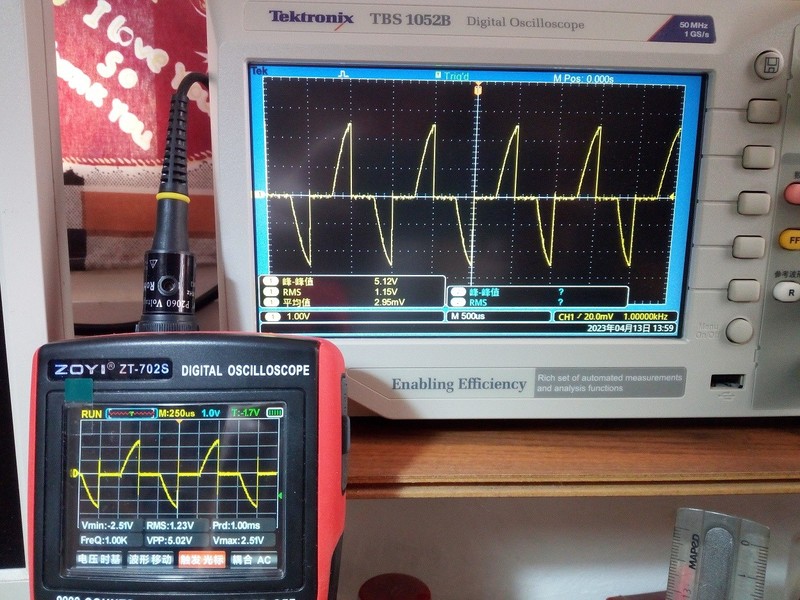

我回自己家里忘记拍了测3M的照片，有点气人的是这玩具的3M方波比我50M的测3M强。








信号源里有20多种波形都没问题

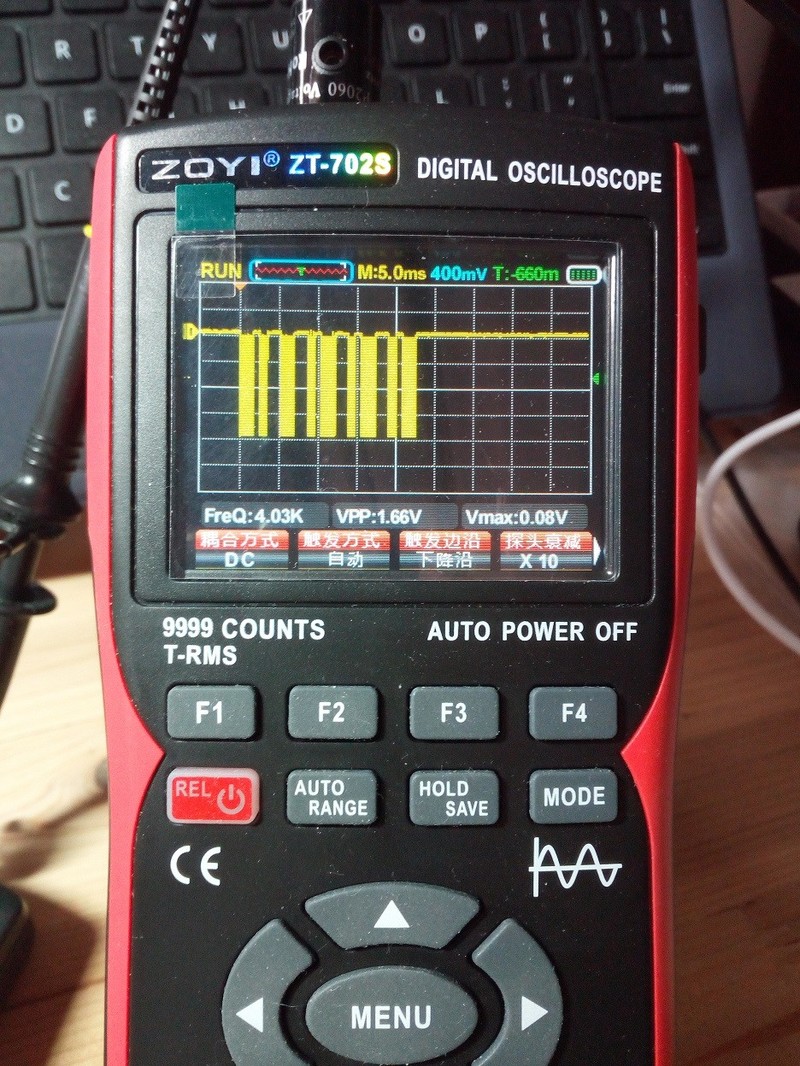

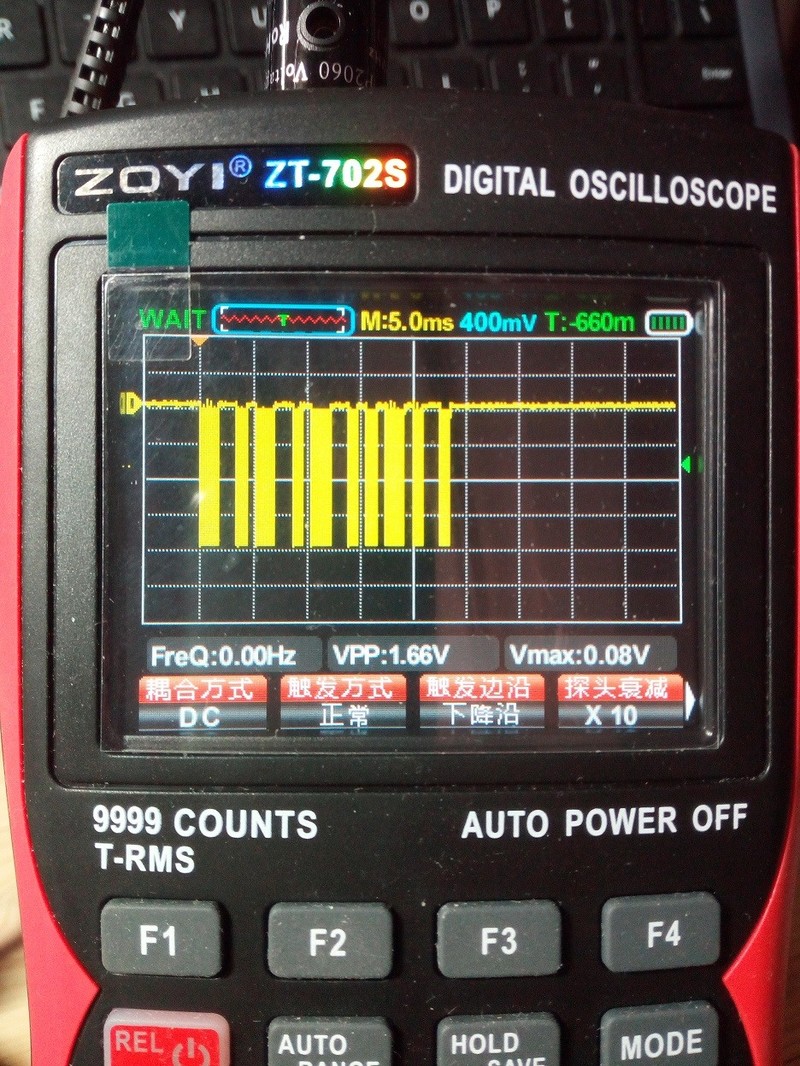

这是自动触发和正常触发，特意测这个是因为网上看到有人买了1G采样的台波在自动触发下有问题
这玩具还行（都不是抓拍）

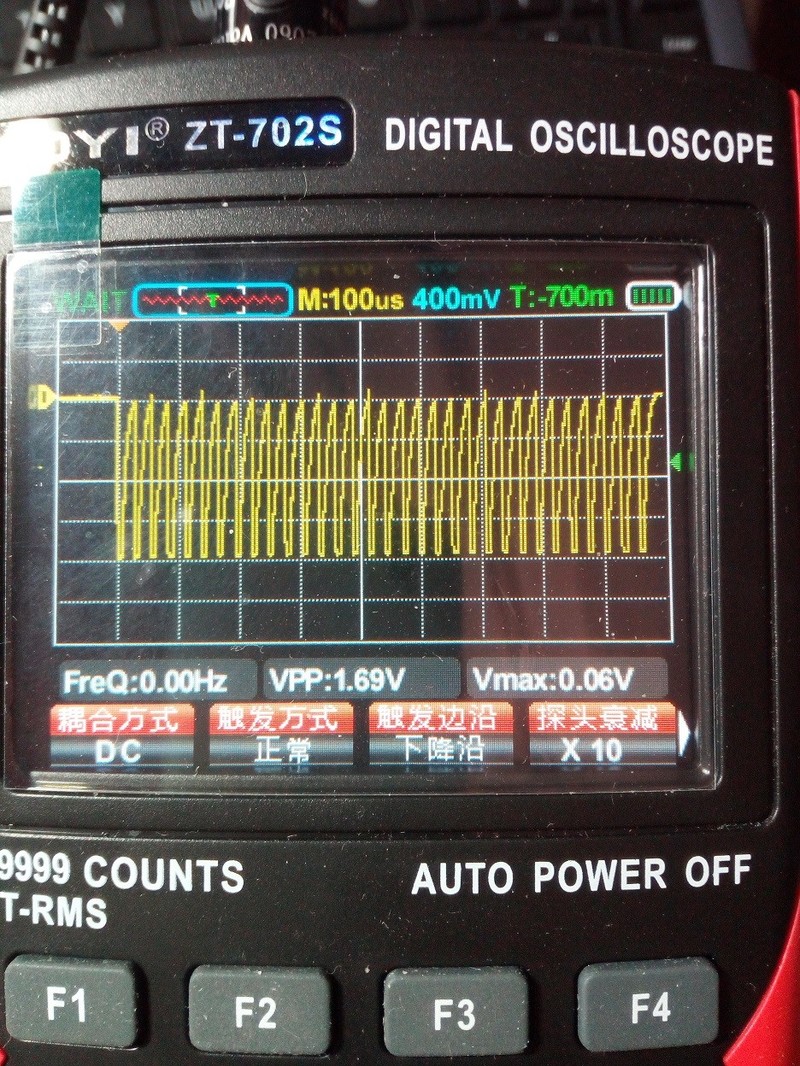

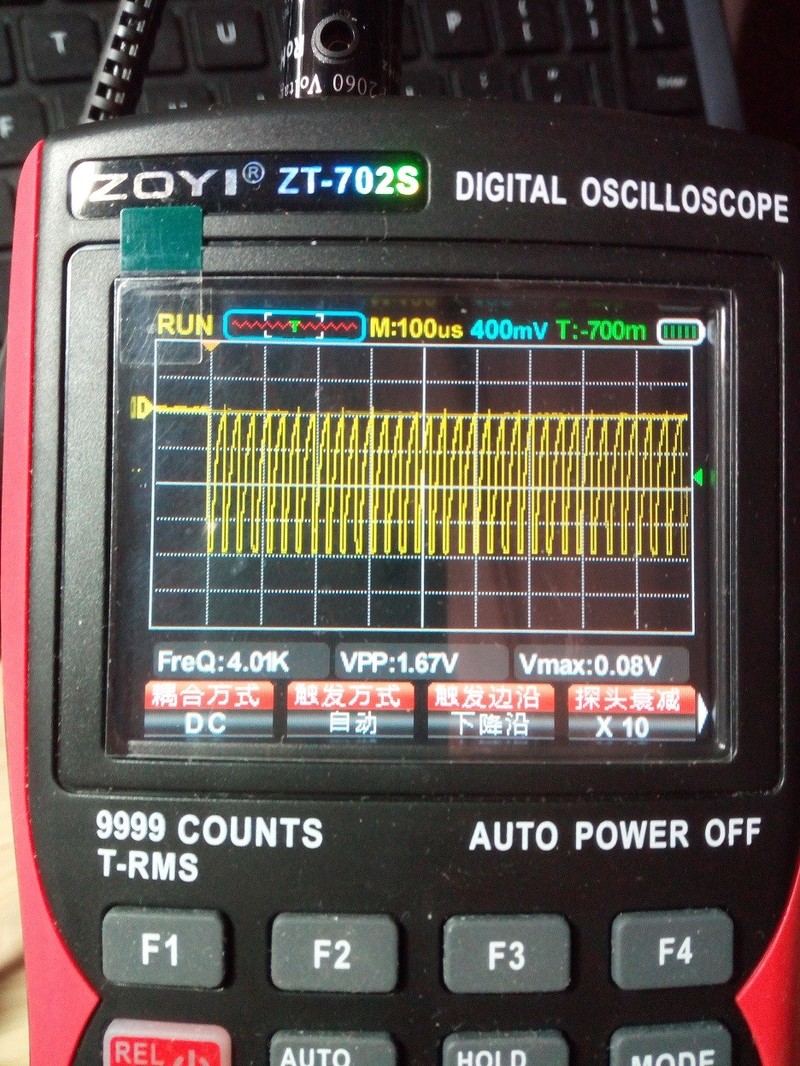

按不同按键发出不同的脉冲串能识别





上图的脉冲串再展开时基用自动触发看是一闪就没有了，（这是抓拍的）
正常的台式波（泰克等）自动触发都是会把最后一屏保留1秒钟（不是余晖和卡机）
而网传问题的波是啥也没有，厂家回复这个时候采样只有5M（１Ｇ采样的波）只能用单次或正常触发。







这玩具的正常和单次更没问题

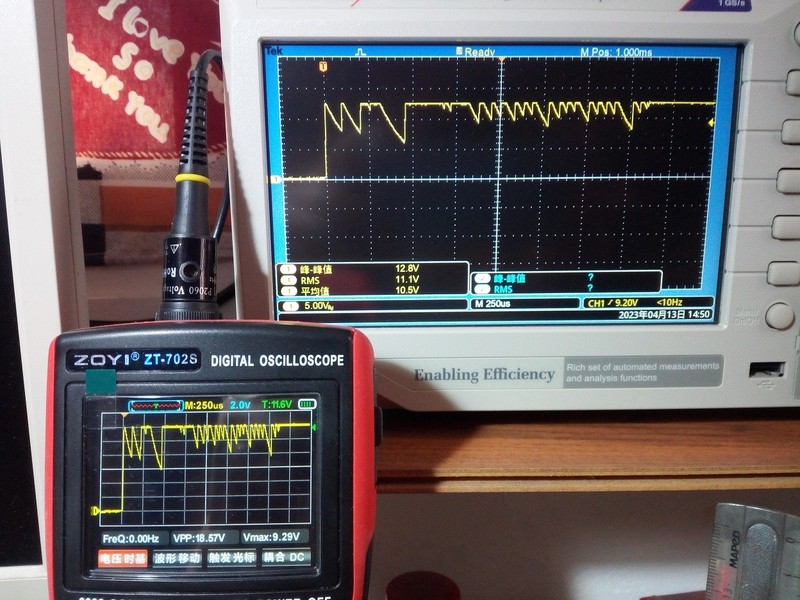

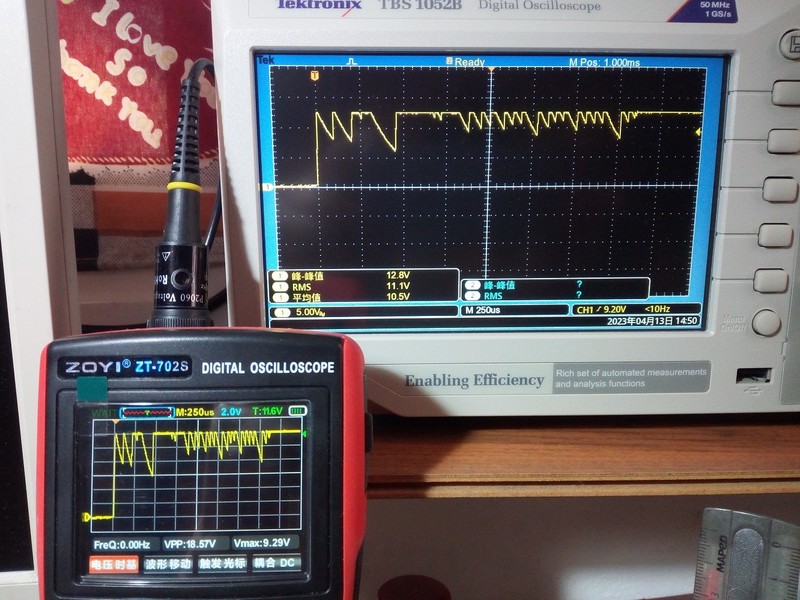

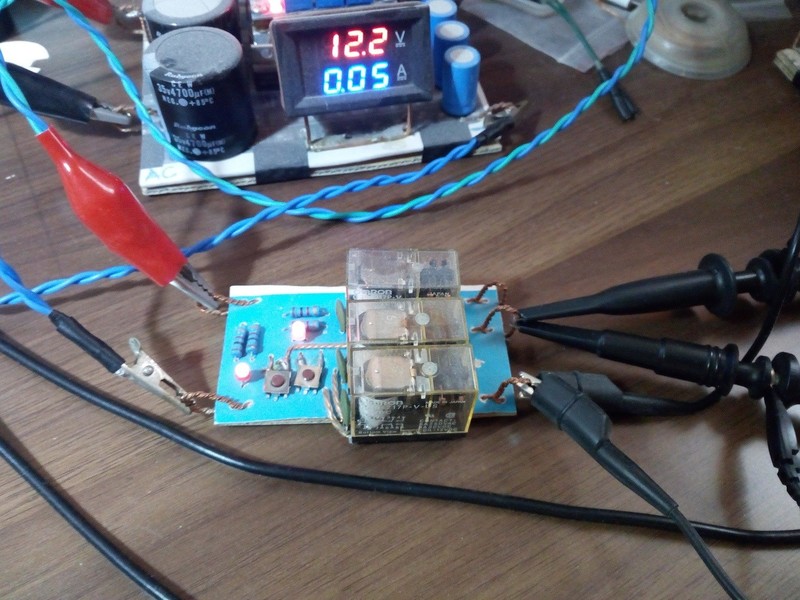

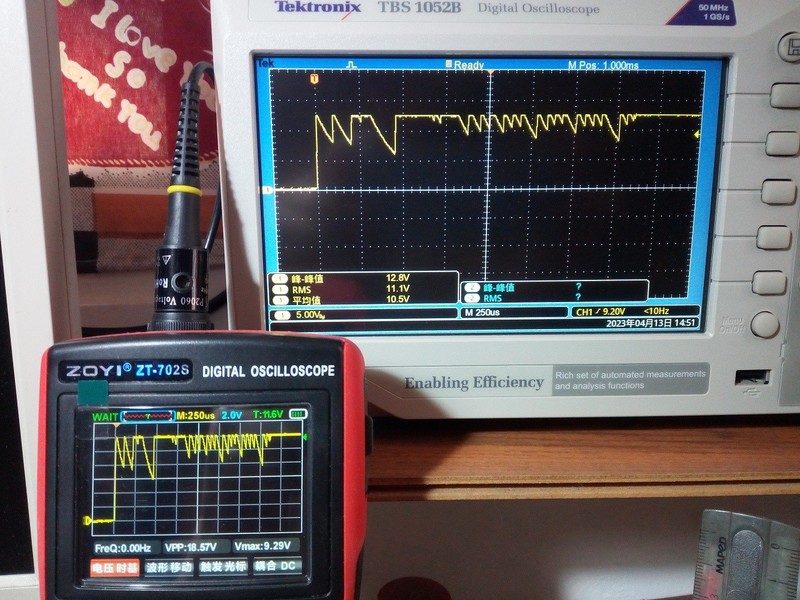

这是抓继电气触点的回弹波，这个是多年前搭的，触点有氧化了。但试试抓波更好

用正常触发连抓多次很稳定，单次更没事，自动触发也是一闪而过确实不如泰克（价格和采样）
这种抓波应该是用正常和单次触发，用自动只是看看差异吧了。

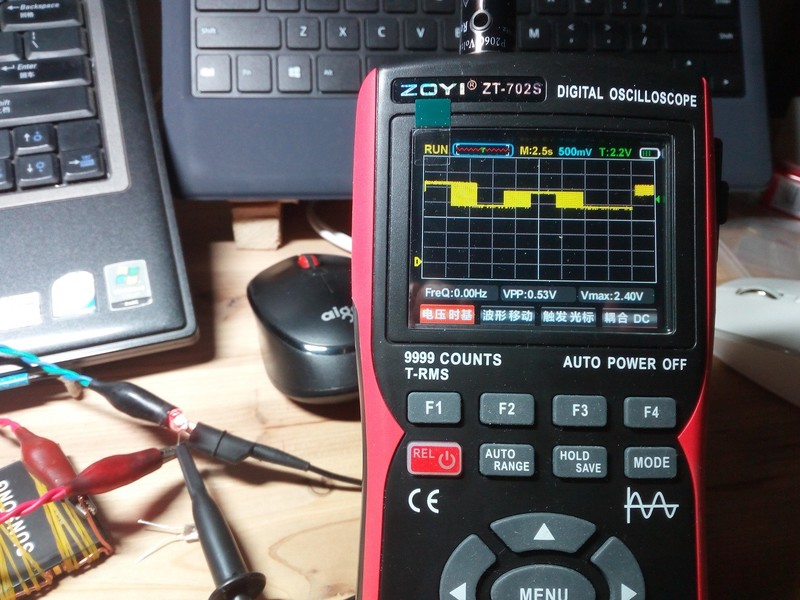

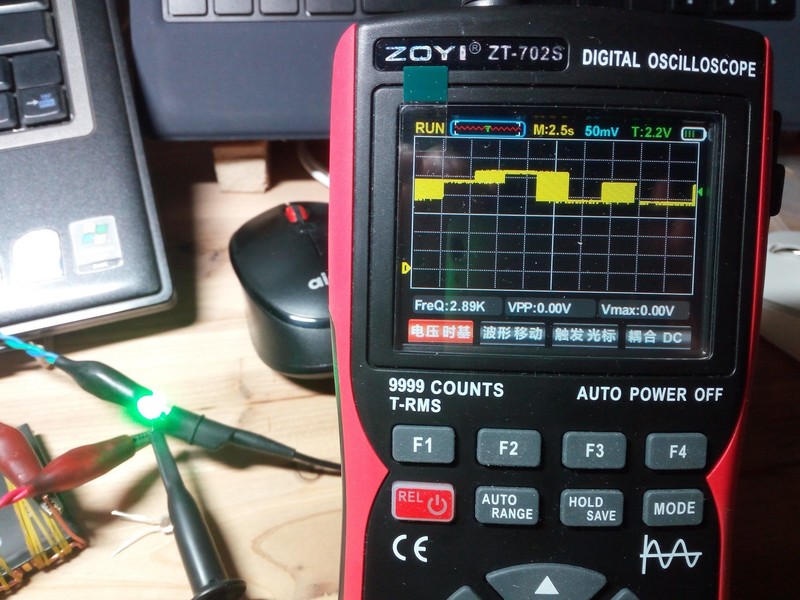

这是用滚动模式看看变色二极管（用电池串电阻限流测二极管二端的波）
红色是直流发光、压降、维持时间

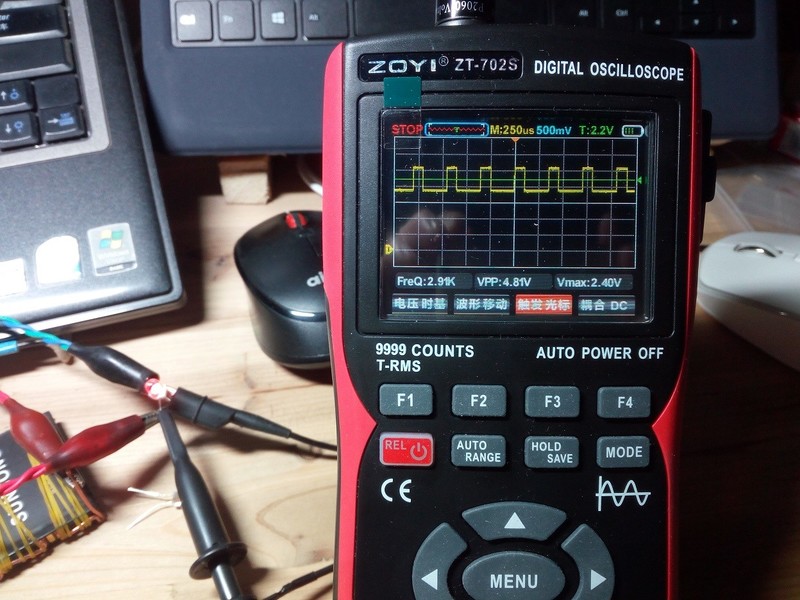

蓝色和绿色是那几个方块，再展开时基就是个占空比连续变化的方波

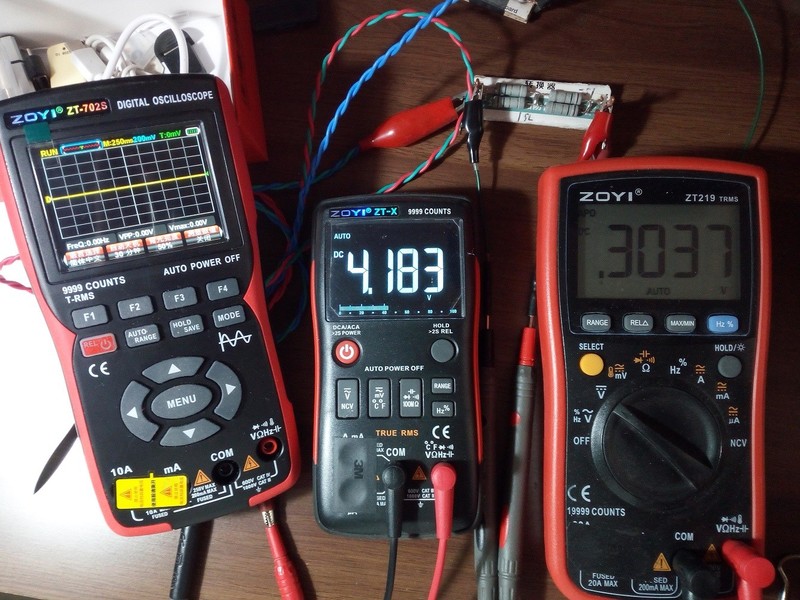

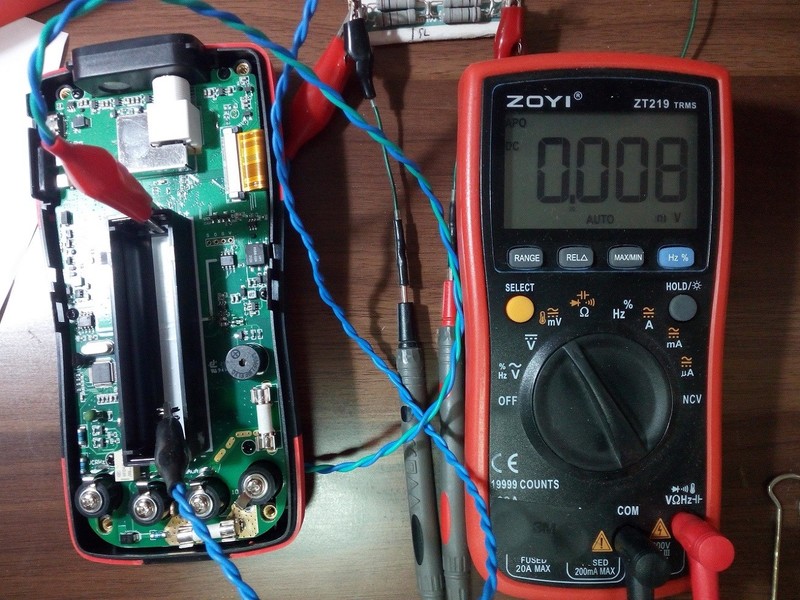

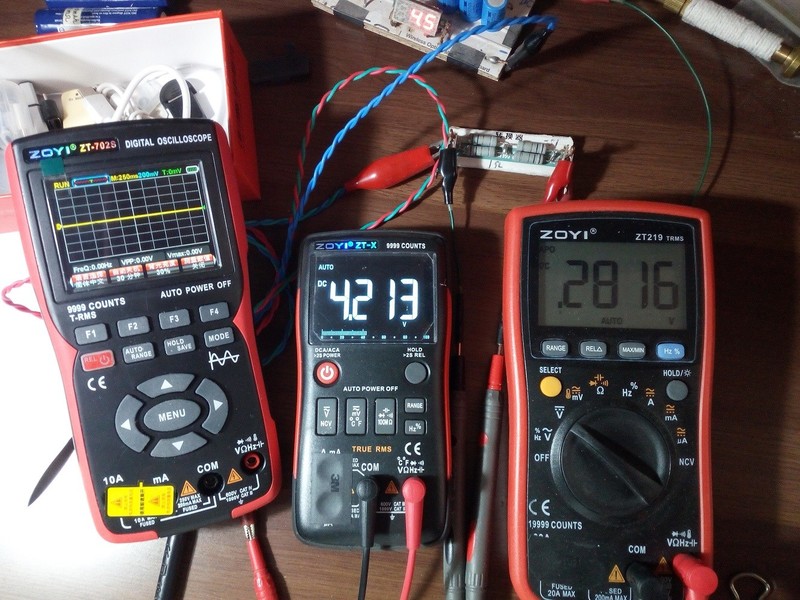

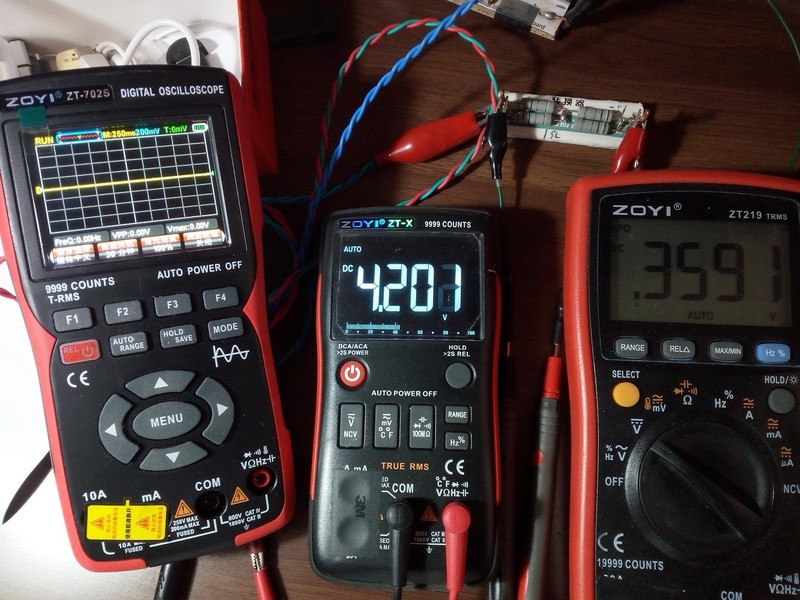

这波自动关机和人工关机都是１０微安以下
默认亮度（３０％）是２８０多ｍＡ
５０％　　是３００多ｍＡ
１００％　是３６０ｍＡ
开万用表多几毫安。

万用表和示波器是公用显示屏和按键的，使用万用表时的人机对话和显示都要通过主电路的运算和驱动。
市场上的其它品牌也是一样方式，
外出只带一个示波表时、或在桌上工作测波时又要用到表时，这不费电
如只用表时，那还是普通表好
汉泰默认亮度是３６０ｍＡ，关机是１个多毫安
利利普是默认亮度是６５０至１２００毫安( 200M)   关机是微安级的



https://www.bilibili.com/video/BV1Us4y1P7t1/?spm_id_from=333.999.0.0&vd_source=a1716a19a7efef9993a90cef8ef38f72

这个是测收音机输出的音频，看着还不错，网上这类视频极少，看到有些低端台式波（１Ｇ采样）是很卡很卡的像死机了（可能是他不会调，但视频里听他的科普应该是内行）

７０２到手连续开机很久，玩了多天还没发生死机

７０２能顶大多基本使用，维修抓波、看波没问题，
网上传说台式波的一些问题，我一直怀疑是过度超频和繁琐软件运行的后果
不少人认可用二手安捷伦示波器２５０Ｍ采样的，用起来远比国内的１Ｇ采样爽快

我一直想买个这类玩具看看
７２０Ｓ证明了我的猜测

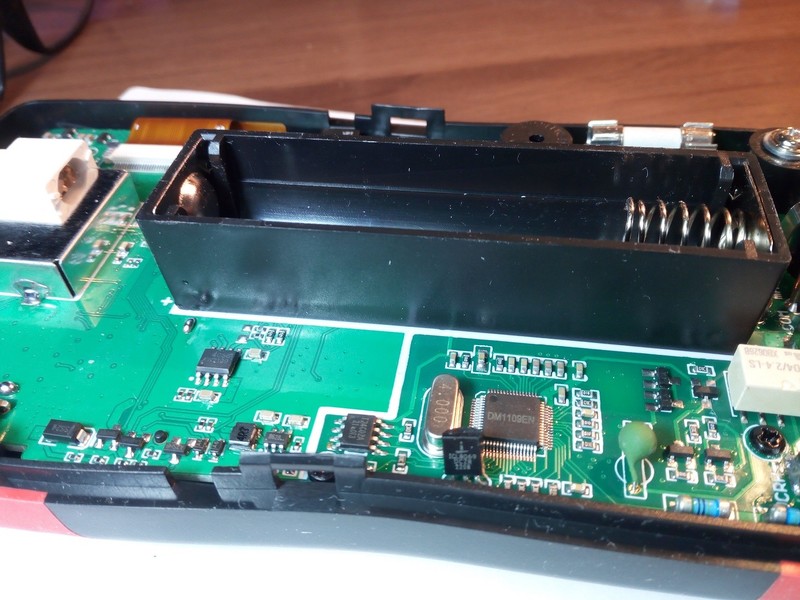

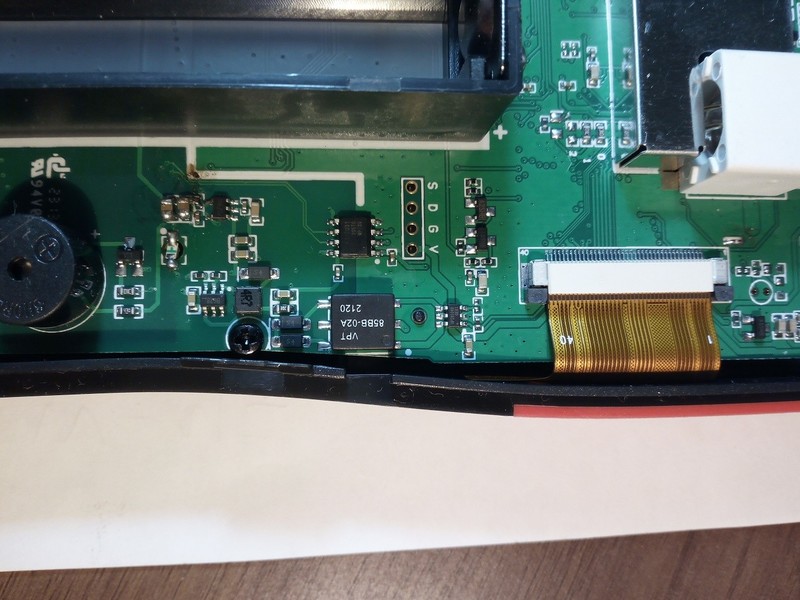

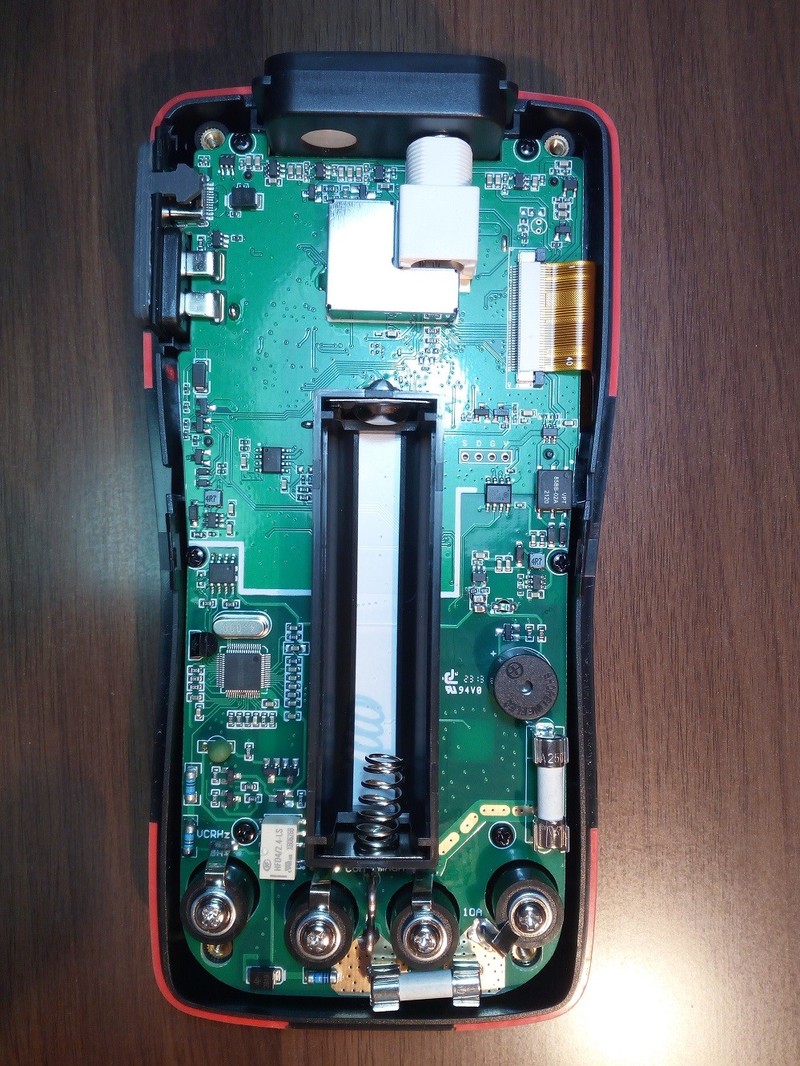

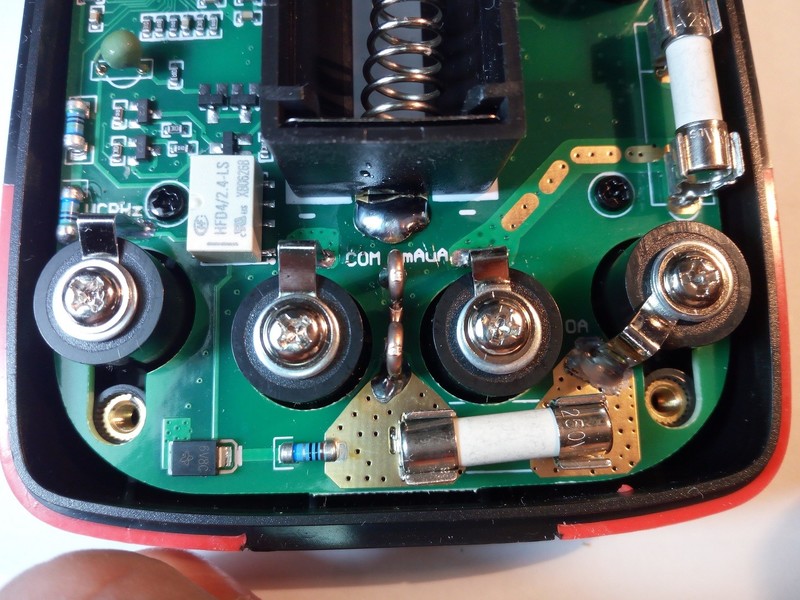

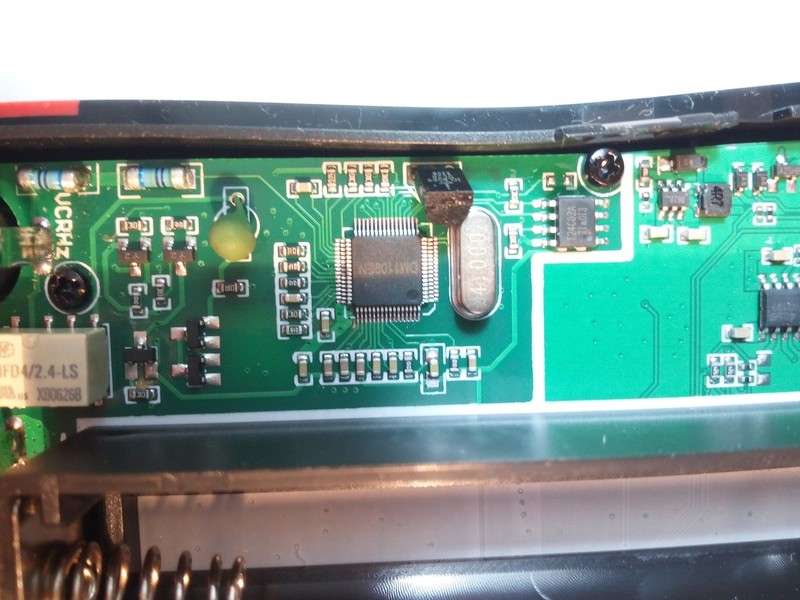

７０２Ｓ内部没有散热器更没有用风冷强制压止
７０２Ｓ也没有独门技术
看电流或许也有小超频（发挥性能）
７０２Ｓ只是保持本色

１Ｇ的还不如２５０Ｍ？？？
有些场景还不如４０Ｍ？？？


示波器就一个点的电压随时间变化的一根线条
用５片９２８８，过度超频和分时交错采样５根线合成一根粗线条，那这个点的抖动就看不到了。


我的玩具泰克有不少问题，厂家根本都不理我。

真是玩波家，说的都是内行技术，外行犹如进了迷宫，这玩意很难懂。

勇闯沙滩 发表于 2023-4-15 15:55
真是玩波家，说的都是内行技术，外行犹如进了迷宫，这玩意很难懂。

我刚学会基本的用用

其它也不懂

谢谢分享，玩的透彻，图片清晰，解说到位，测试参数及与其它波波对比分析分明，很给力。
我没测电流，100%亮度360mA不错了。

wgsd 发表于 2023-4-15 17:56
谢谢分享，玩的透彻，图片清晰，解说到位，测试参数及与其它波波对比分析分明，很给力。
我没测电流，100% ...

谢谢老师的帮助指导

老师分析得很到位而且很透彻，是我学习的榜样。

恭喜得宝

谢谢分享哦

恭喜得宝

谢谢分享

谢谢分享

谢谢分享

好波波

wgh1027 发表于 2023-4-16 14:37
好波波

是啊

玩具表已波涛汹涌

谢谢分享

玩家波波的表笔非常好用，今天用8845测试导线的微伏压降，用上最常用的X表的表笔，接触不可靠、不稳定，得多次调换位置测试，换上波波的表笔就很容易，主要还是镀金不易形成氧化膜，再加上表笔尖也很细。

wgsd 发表于 2023-4-16 15:16
玩家波波的表笔非常好用，今天用8845测试导线的微伏压降，用上最常用的X表的表笔，接触不可靠、不稳定，得 ...

这幅表笔确实好用
