可控硅的原理

发表于：2023-8-10 22:50:52 445
电子电路
技术类别: 基础知识
关键字: 可控硅

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

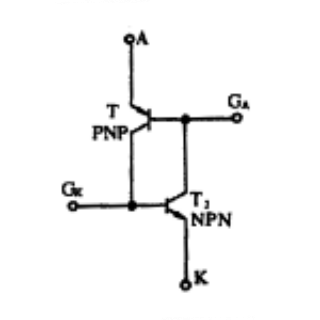

可控硅的本质，就如我的网名，闩锁双极晶体管。
跟BJT一样，可控硅也是三端有源器件，其实可理解为 P外延NPN管，
P外延层跟N集电区必然成结，无法做成欧姆接触，但此新增PN结可产生 电导调制效应，对集电区导电能力的改善比 N+ 外延更给力。
在NPN管的 Ib 中，空穴(或名电洞)是关键载流子，如果新增PN结 离集电结太近，P外延层释出的空穴就会蹦到集电结上並且穿过结区，成了「Ib」，那么，即使你不给讯号，管子也会继续开通！
