电插锁维修

电插锁坚固抗爆，经常使用在需要自动控制并且有防爆开锁的场景，通常与门禁系统配合使用，使用范围比较广，下面简单介绍原理和故障维修。
        电插锁种类繁多，很多都带了锁舌状态反馈信号的，下面介绍的是没带反馈信号的电插锁。电插锁锁舌上面有一个磁感应器（有的是用的干簧管），正常情况下锁舌是缩回锁体里面去了的，门框上对应位置装有磁铁，关门时锁体的磁感应器接近磁铁时电路经过很短时间的延时锁舌伸到门框里面，锁门过程完成。当需要开锁时，门禁系统给电路板一个脉冲电压，锁舌收回锁体，开门过程完成。

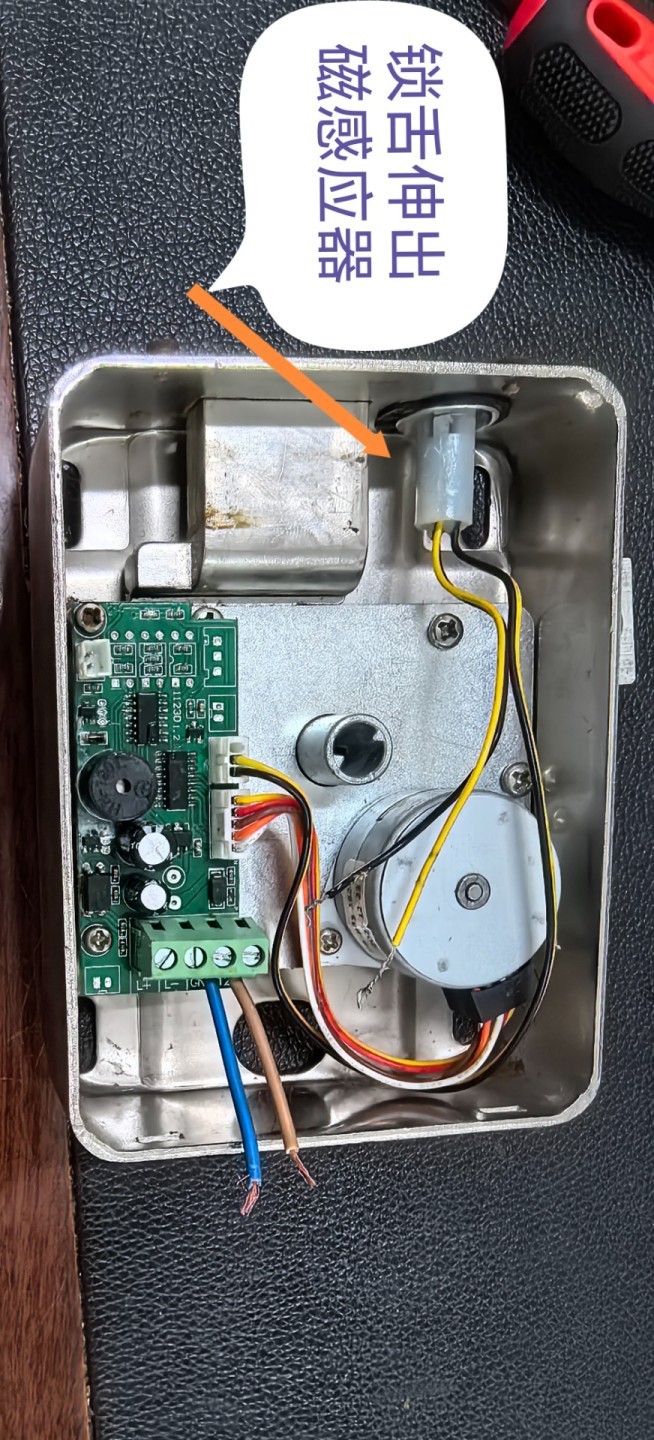

        故障一，门关到位了，但锁舌没有出来，检查方法是用一个磁铁去接近锁体磁感应器，如果锁舌伸出来了，就是门框的磁铁失磁了，实际维修中经常是这个磁铁移位了，纠正即可。如果没伸出来就检查磁感应器和到芯片的电路

就是这个磁感应器

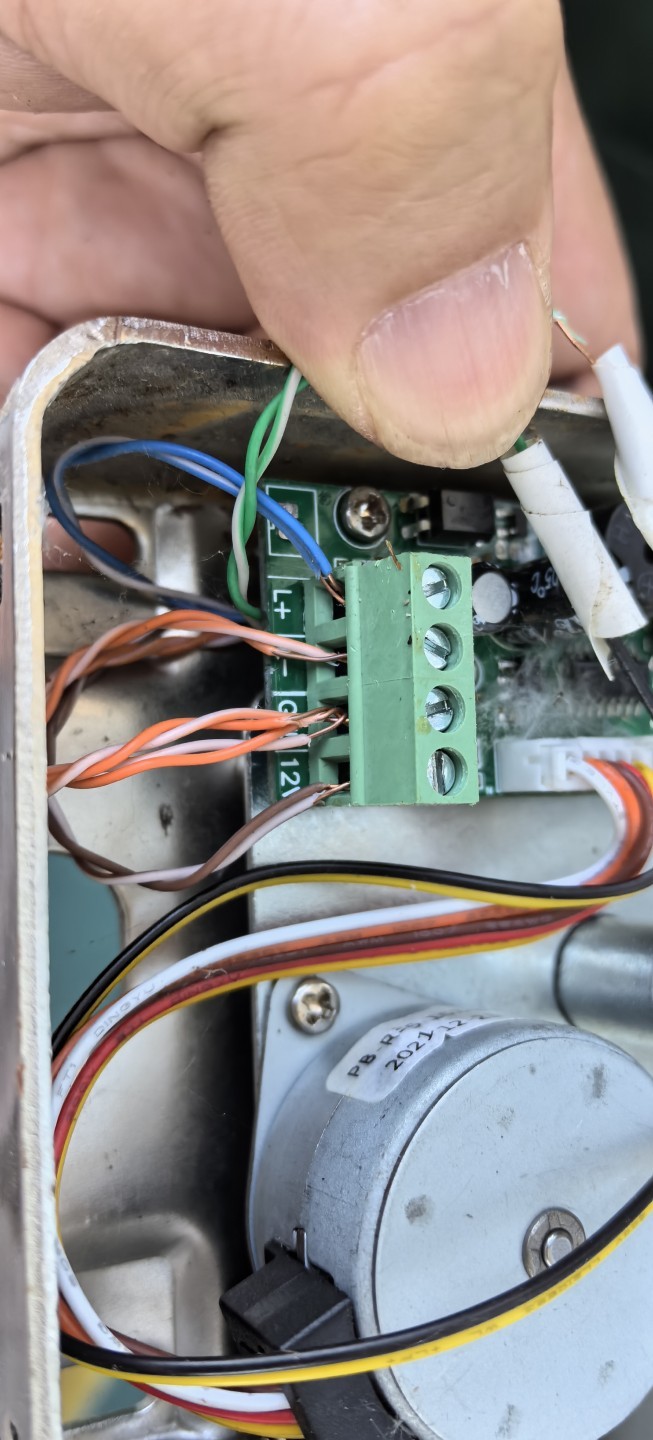

         故障二，开门控制信号发出后锁舌不缩回锁体，门无法打开。看下图有L+和L-两个接线头，如果开门信号为正脉冲则L-需要接地，有的施工方把这根接到配电箱去了的，可以直接接到锁体的电源负极-，看故障是否变好了，如果没变好就要检查脉冲幅度和脉冲宽度，如果用12V电直接碰触能正常说明锁的电路是好的

就是这个接线端

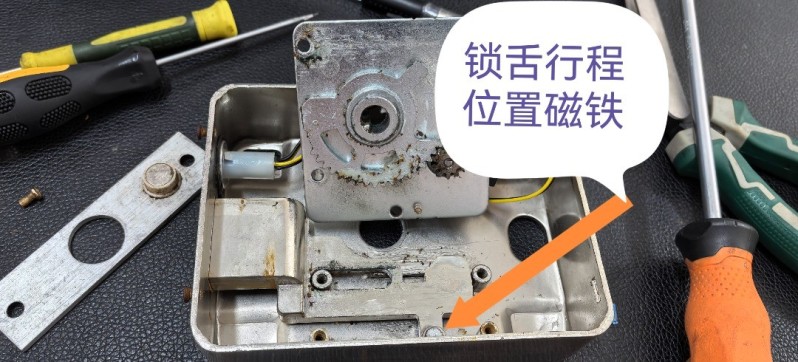

           故障三，锁舌伸到位或者缩到位了还能听到电机齿轮哒哒的不停的声音，请看下图，有可能是磁铁失效了，下图
就是这个位置的磁铁

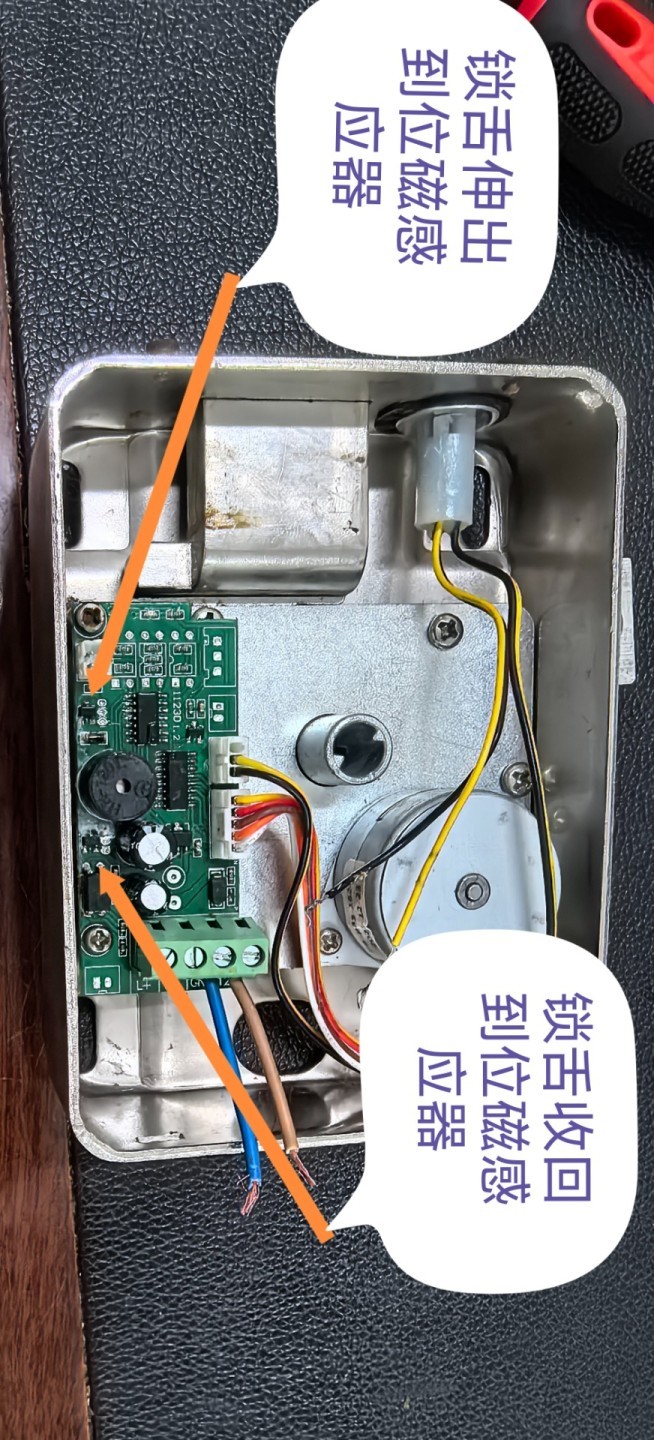

也有可能是开到位或者关到位的磁感应器损坏了，下图

这个图
