光功率计维修 HX-50

一只HX-50光纤光功率计能开机，有显示，按键反应正常，但测量时数据不变化。
     打开机壳检查，首先检查光接受器，抖音和淘宝上也有其它称谓，而它真正的名字叫光电二极管，这个有三只脚其实就是一只带了屏蔽的光电二极管，这里大家要区分光电二极管和光敏二极管在原理和使检查上是有区分的。本例经过机械万用表检测是好的，
      光电二极管下面是场效应复合集成电路74hc4051d，用数字万用表测试其供电脚有正常的3.3V工作电压，再继续往下检查发现74hc4051d工作不正常，这就奇怪了，难道是74hc4051d坏了吗，这个零件是不容易坏的，再次检查其工作电压，这次把负表笔放在了74hc4051d的8脚既这个集成电路的负极，居然发现供电电压不正常了，再次检查此脚与地之间的阻值很大，原来这个脚与地线脱焊了，补焊，再试机，正常了

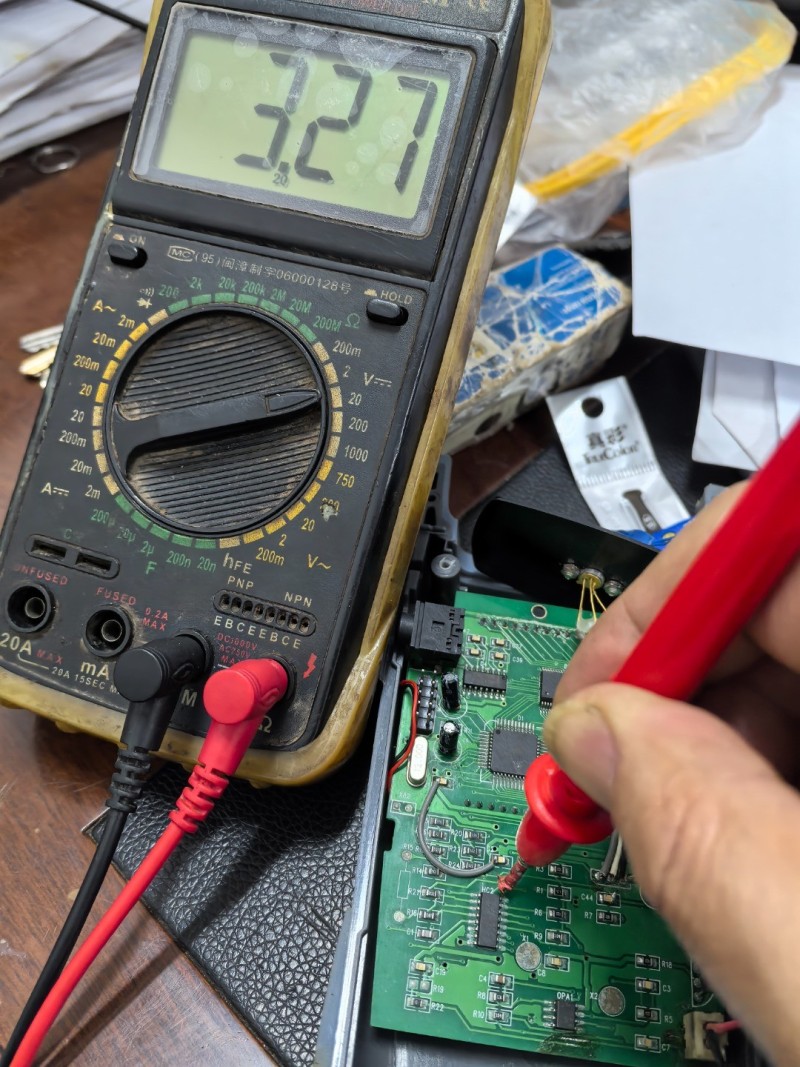

负表笔接总地，测得其工作电压正常

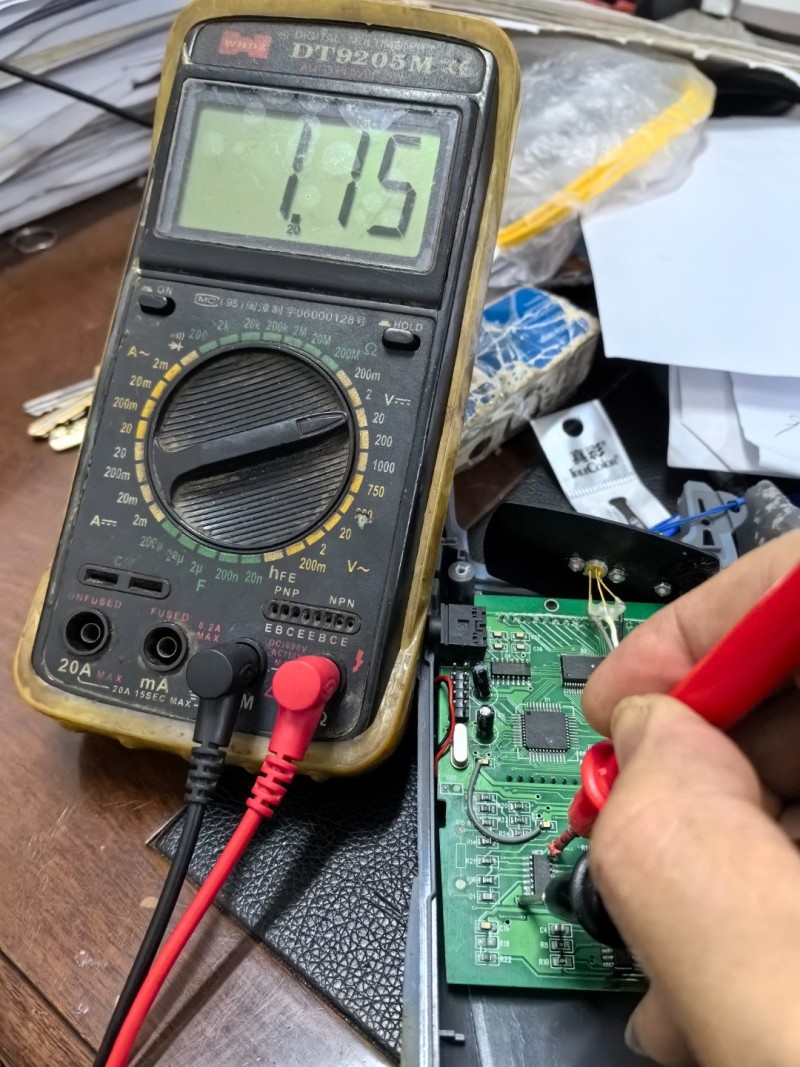

负表笔接本集成电路地，工作电压不正常

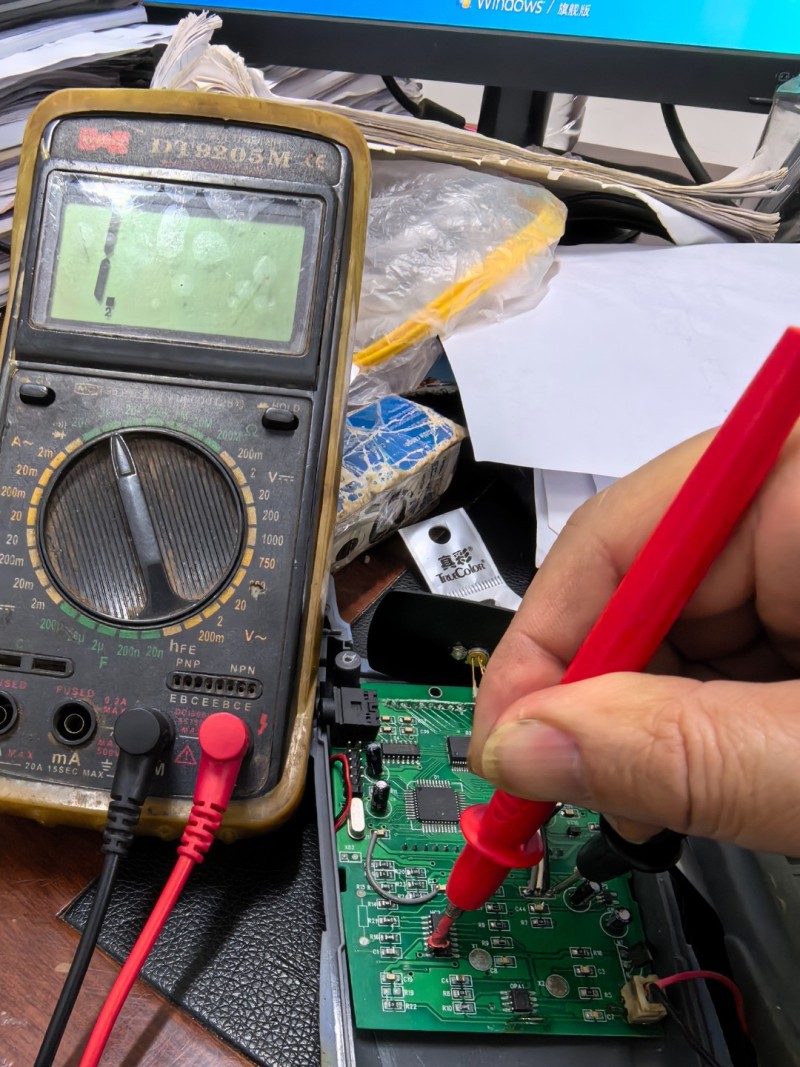

此脚对总地阻值无穷大


补焊好后试机正常

所以大家在维修时应该注意，测电压时黑表笔应该放在集成块的地脚进行测试 才能得到准确的结果
