VAR-DT830电压电流电阻基准之电源

        VAR-DT830电压电流电阻基准在淘宝网上有两种套件，一种是完整的机型，拿到手就可以开机用的，一种是只有电路板的，到手后需要自己配一只30W双12V变压器的，我的就属于第二种，

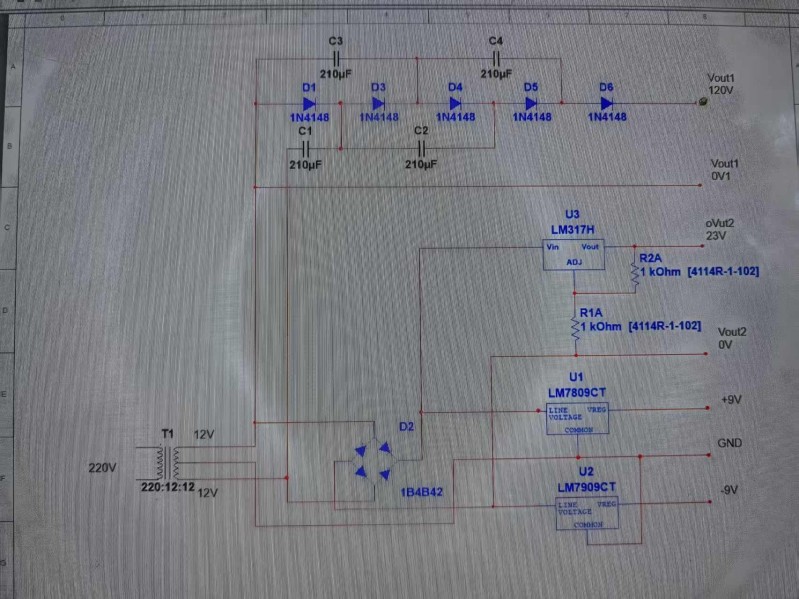

       看图一，这是原机电源电路图，从图中可以看到设计者的一番苦心和巧妙的思维，一只双12V变压器是怎么获得的+9V和-9V，以及23V中压和110V高压，这种巧妙的设计使得机器变得简单成本变得低廉，而效果是一样的，


注意，这是一个示意图，图中的电阻数据是不正确的，图中没有画滤波电容，但这不影响电路分析。

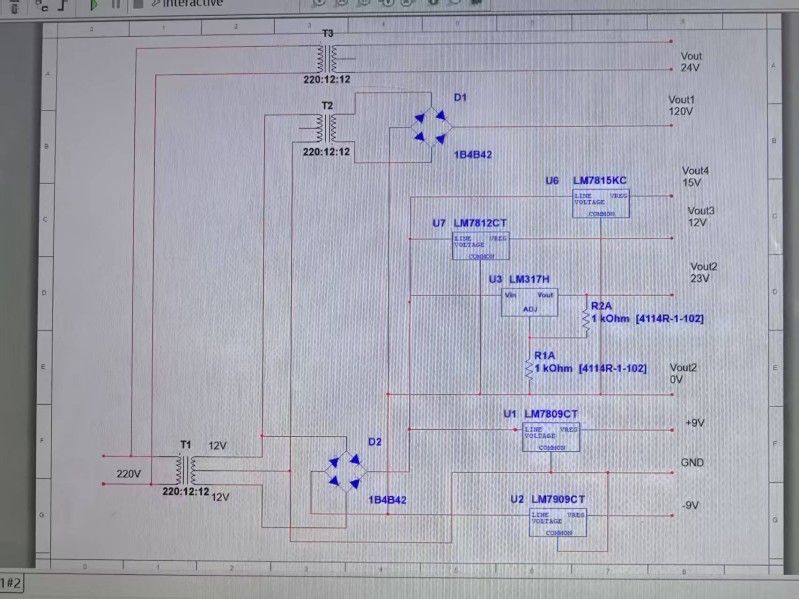

          看图二，这是改造后的电路图，为什么要改，是因为我手里有足够的变压，图中可见新增加了2只变压器，T2和T3，其中T2是高压变压器，产生110交流电压，整流稳压后获得110V稳定直流电压，T3是给恒温加热用的变压器，因为基准主板要放进恒温箱的，还有12V和15V的辅助电源，主要用于温控器等电路，这个电路的最大特点是除+9V和-9V的地GND外，其它的电压都是共地的，这样就可以使个电压等级的基准输出电压可以共一个用输出端口，使输出端口变得简单实用


注意，这也是示意图，图中没有画滤波电容，但是不影响电路分析
根据实际需要选择电路图
