简单设计了个开尔文基板

*发表于：2025-5-22 14:13:51* 772 · 发表于：2025-5-22 14:13:51

您需要登录才可以下载或查看，没有账号？立即注册

x

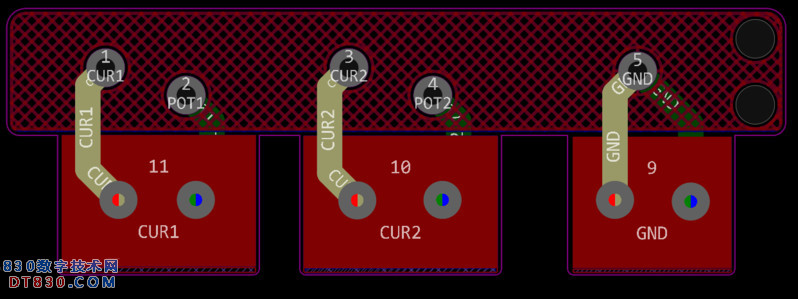

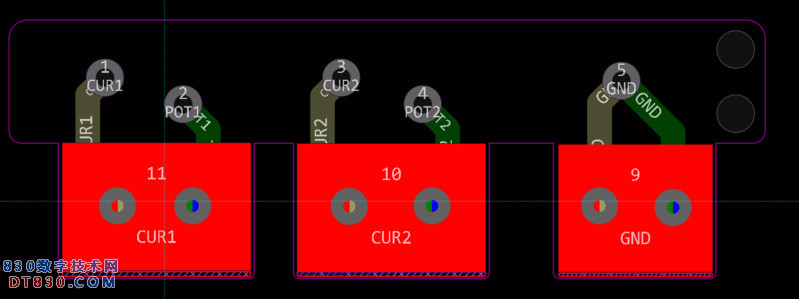

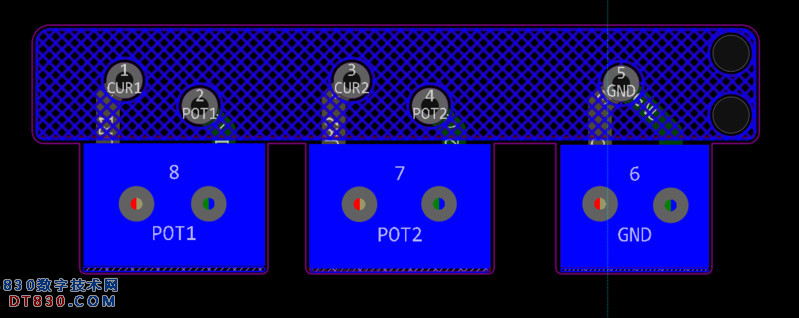

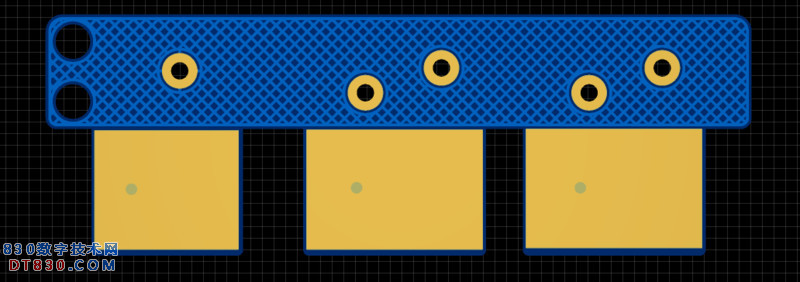

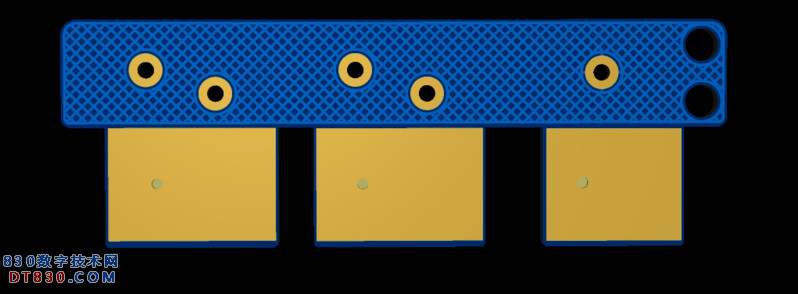

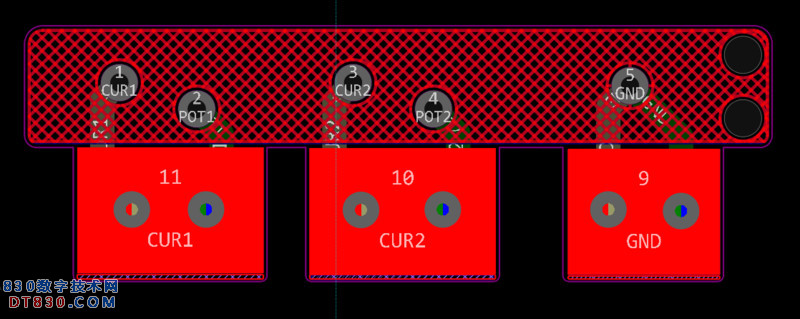

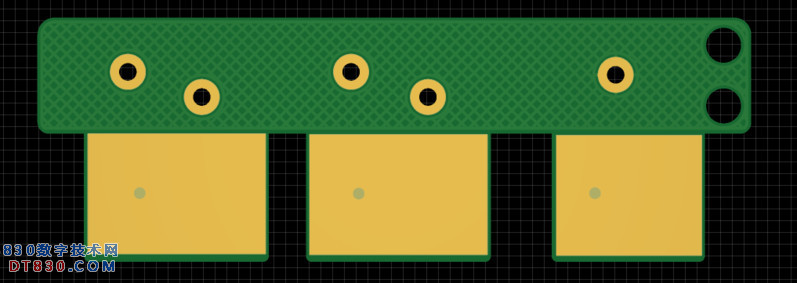

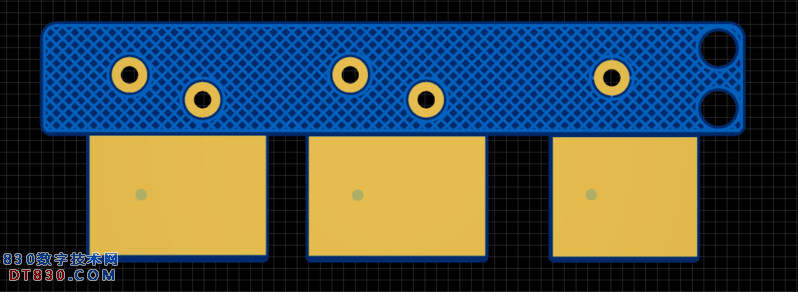

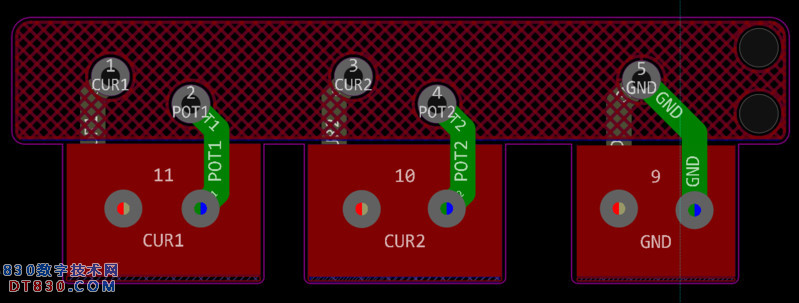

简单绘制了个开尔文基板，不知道是否合理，大家可以来讨论一下！

喜欢就好 · 2025-5-22 15:00:39

绘接线图看看！

HD123 · 2025-5-22 15:11:09

本帖最后由 HD123 于 2025-5-22 15:14 编辑

喜欢就好发表于 2025-5-22 15:00
绘接线图看看！

这个也没什么复杂走线

勇闯沙滩 · 2025-5-22 15:21:55

就是开尔文夹怎么样接线。

HD123 · 2025-5-22 15:34:39

勇闯沙滩发表于 2025-5-22 15:21
就是开尔文夹怎么样接线。

这个问题，你不该问吧，大家都懂哦，4线啊

fslichong · 2025-5-22 16:20:13

感觉很漂亮的样子呢

勇闯沙滩 · 2025-5-22 16:38:58

HD123 发表于 2025-5-22 15:34
这个问题，你不该问吧，大家都懂哦，4线啊

我的意思是；【喜欢就好】问的是不是夹子四线接在夹片的5个焊点怎么接线。

HD123 · 2025-5-22 17:52:58

勇闯沙滩发表于 2025-5-22 16:38
我的意思是；【喜欢就好】问的是不是夹子四线接在夹片的5个焊点怎么接线。 ...

哦，是的，买哪个4芯带屏蔽的线，来焊起就是

28o746229 · 2025-6-11 01:58:32

一般成品线好像cur1和cur2尖端都有向gnd旁突起一点,好像是防呆用?

HD123 · 2025-6-17 22:04:58

28o746229 发表于 2025-6-11 01:58
一般成品线好像cur1和cur2尖端都有向gnd旁突起一点,好像是防呆用?

你发个图片来看看，像什么样子？
