众仪DQ2数字电桥立新功

最近跟风入了一个新设备，众仪DQ2数字电桥。首先用它测了一下车的电瓶，不到10毫欧。放心使用。

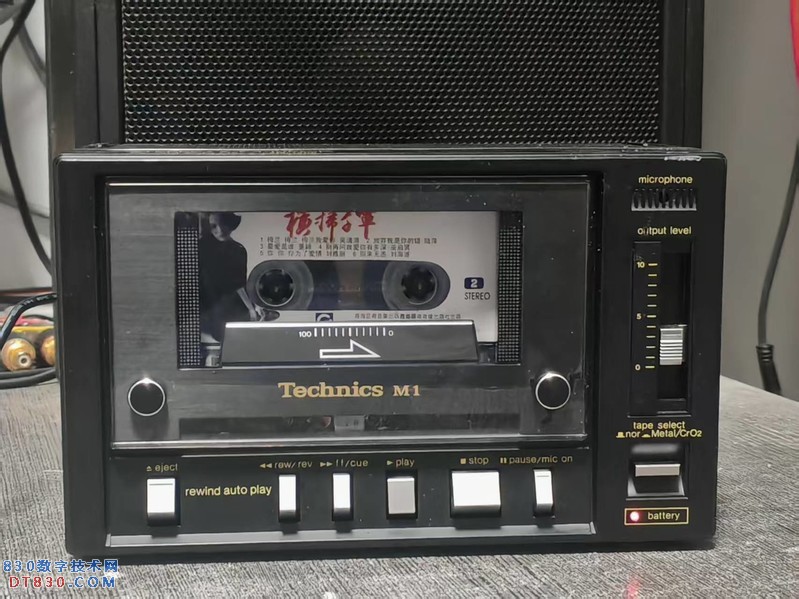

一台松下T标小磁带机，机器非常有特色，机械按键手感极佳。遗憾的是开机2-3秒以后降速，半分钟就降10%，无法正常聆听。拆机检测，氧化的触点也处理一遍。

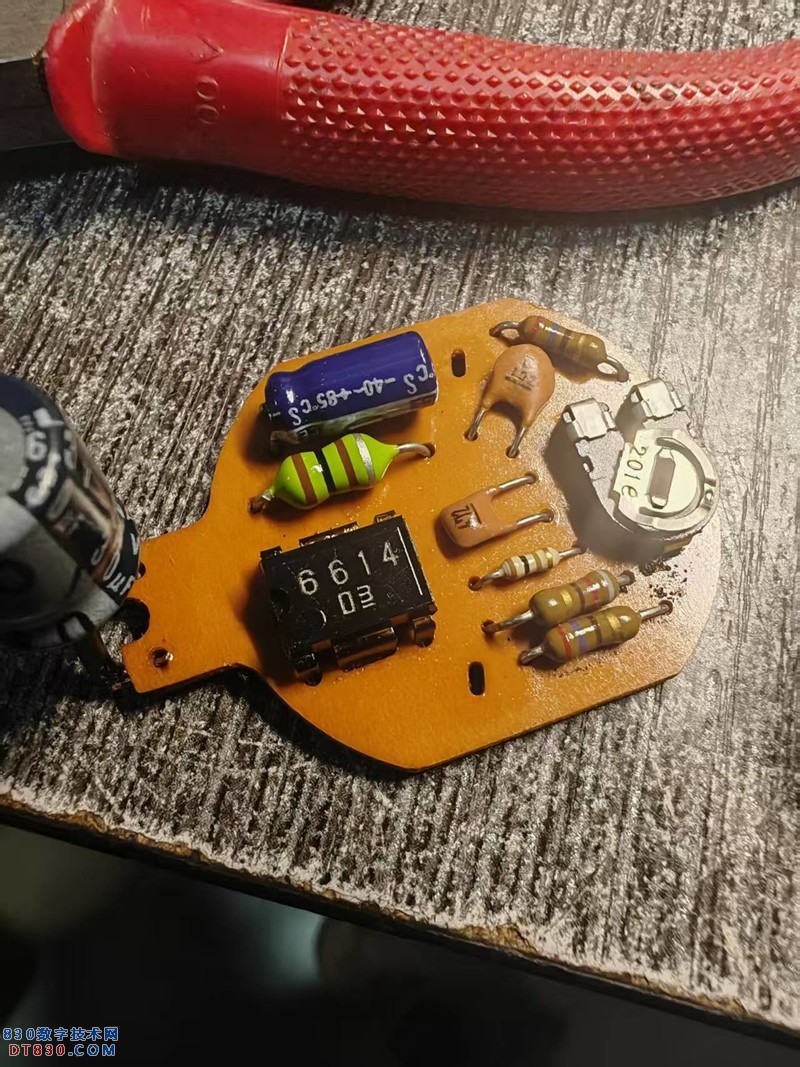

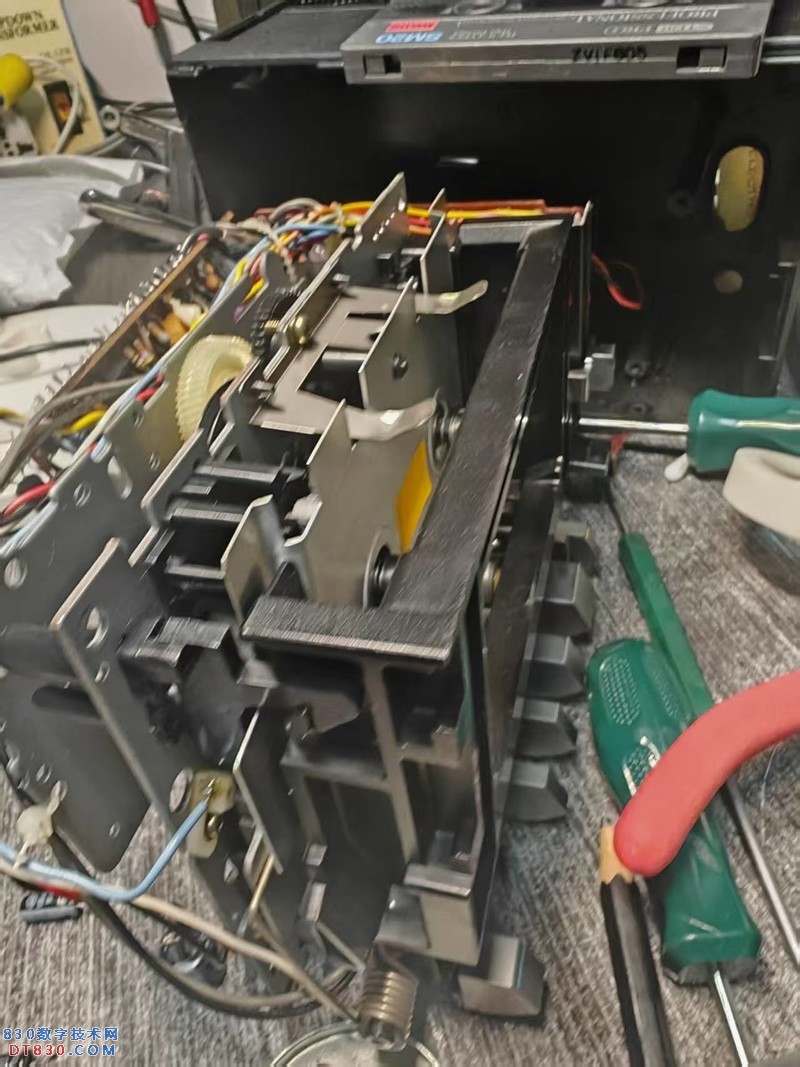

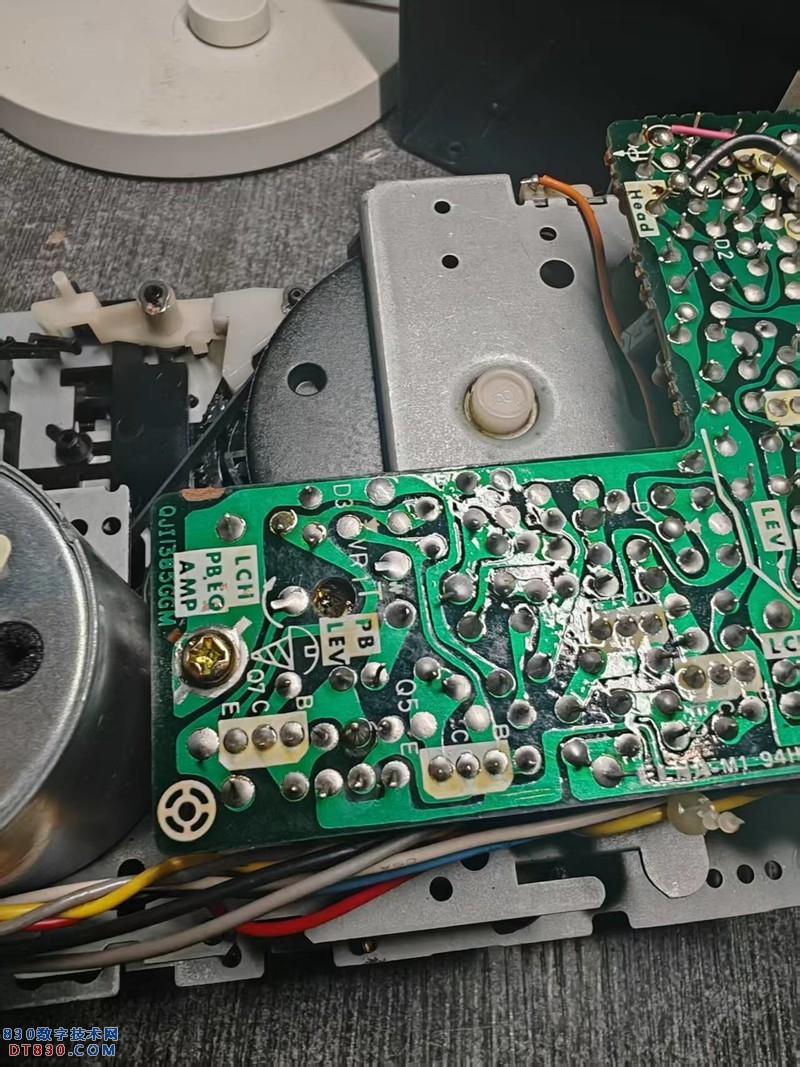

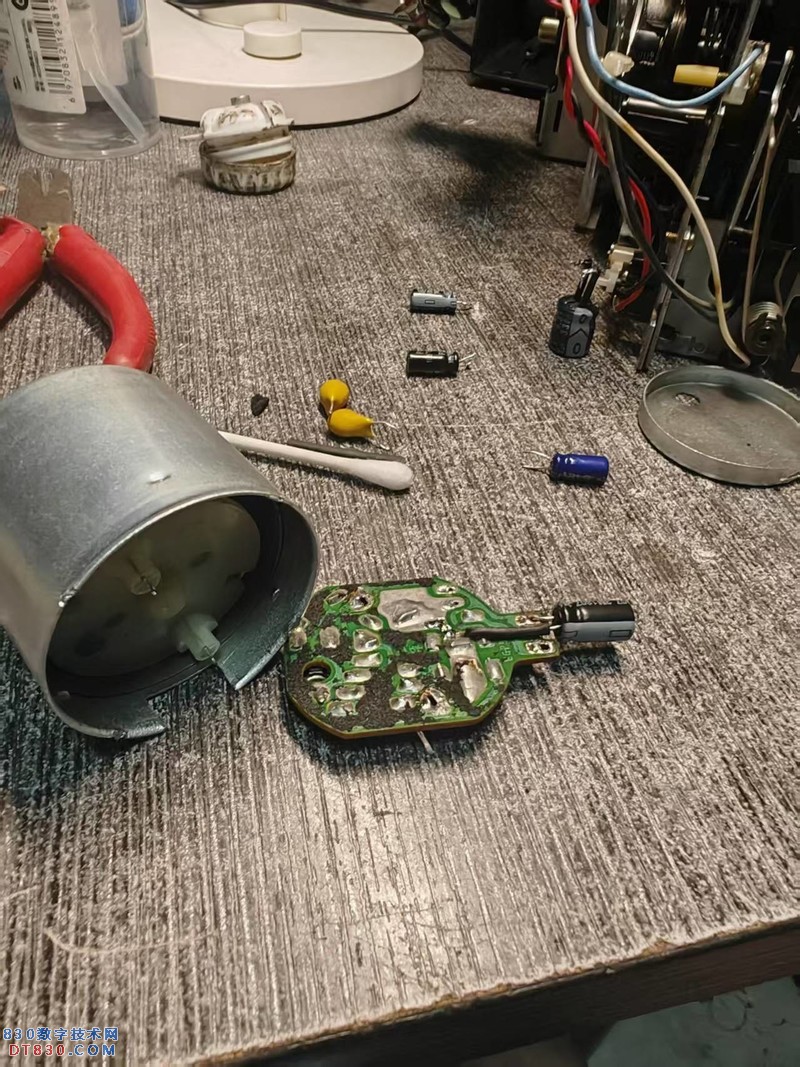

无果，给电机单独供电，故障依旧。6V录音机电机现在也不好购买。继续拆解。电机单独测试运转正常，问题应该就是稳速板了。根据故障分析不是发热原因，估计就是

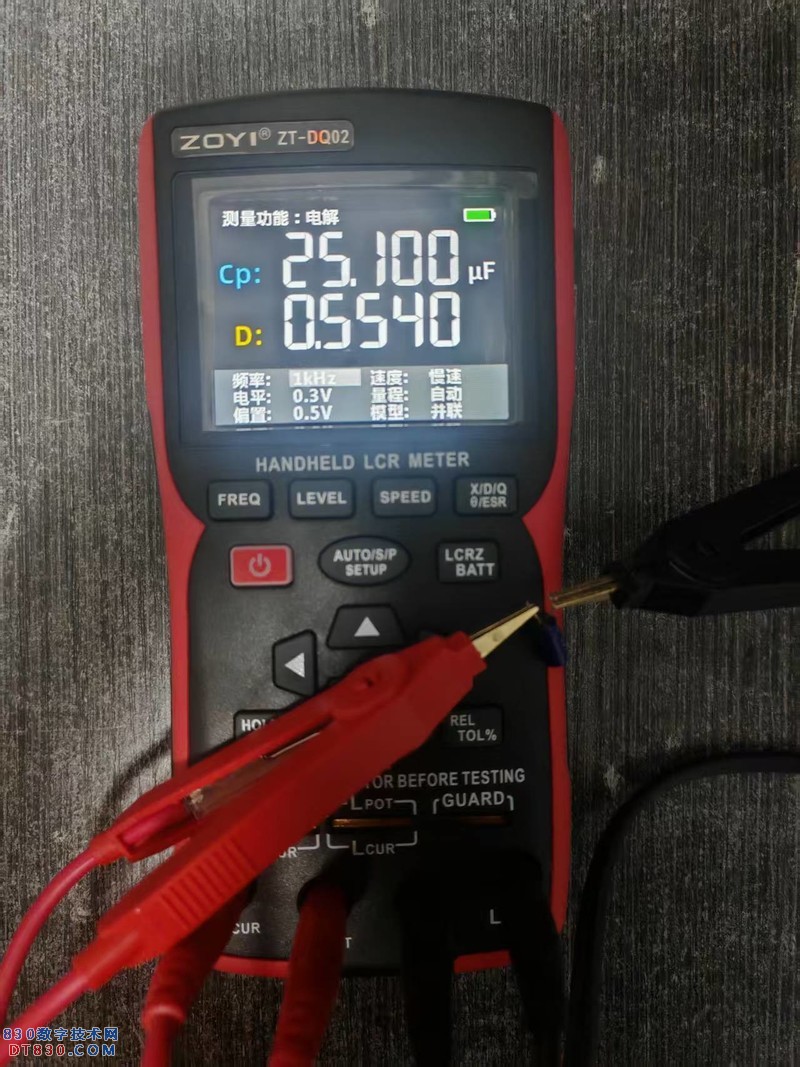

电解电容问题了，拆下用万用表测量容量正常。上照妖镜--DQ2电桥，1k频率测试电容基本失效。找到原因就好办了。好电容换上。装机测试，带速稳如老狗。看来电容的精准判断测量还是要靠电桥。新电桥立新功。分享一下。

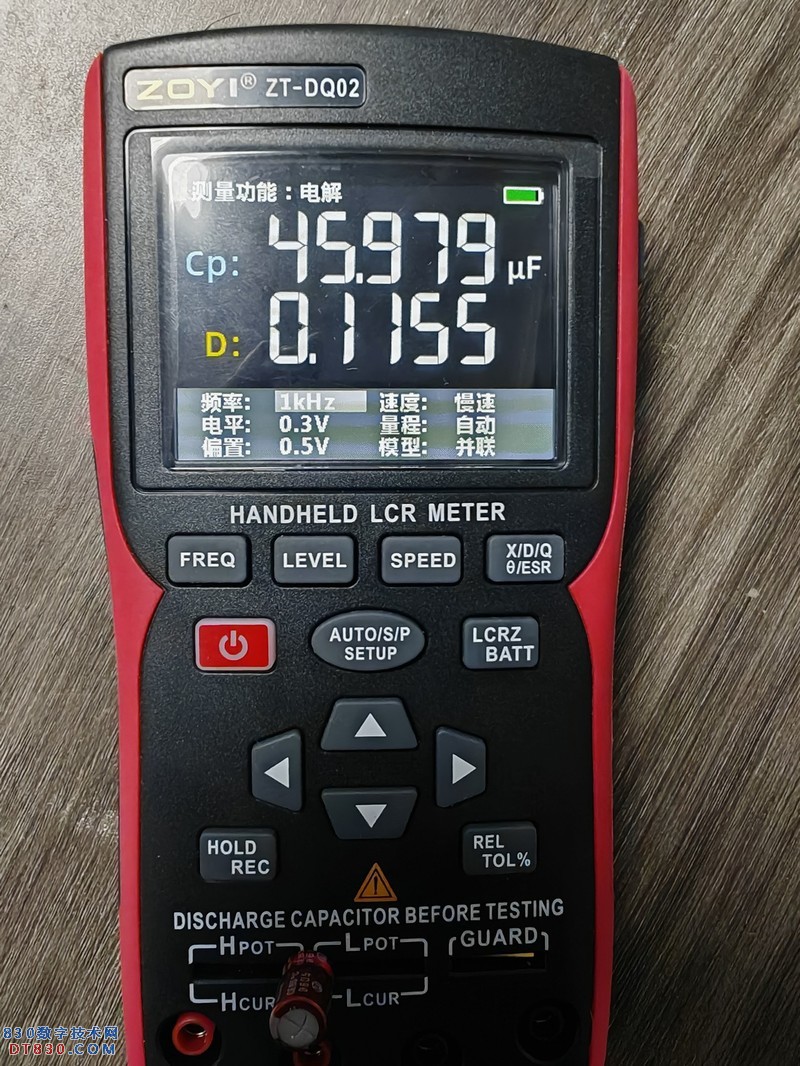

好电容测量看看。

wgh1027 发表于 2025-5-27 23:23
好电容测量看看。

好电容测量

糊涂周 发表于 2025-5-28 09:28
好电容测量

为什么要用并联模式？

D值明显偏大，许多电容故障用万用表测不准的。

30uf改用45uf？

勇闯沙滩 发表于 2025-5-29 09:05
30uf改用45uf？

应该是47uF的电容，他用了并联模式，容量就减少了

关于电桥串联/并联模式的说明：

串联/并联模式是电桥内部的数学模型调整，通过改变计算方式来模拟被测元件与电桥的等效关系，从而提高测量精度。

一，适用场景

串联模式 ：适用于低阻抗元件（如小电阻、小电感），可补偿引线电阻、自感等影响，提升测量准确性。

并联模式 ：适用于高阻抗元件（如大电容、大电阻），能减少杂散电容干扰、漏电流等因素的误差。

二、选择依据
阻抗阈值 ：

通常阻抗小于1kΩ时优先用串联模式，1kΩ至几十kΩ可选串联或并联（建议串联）；大于几百kΩ或MΩ时用并联模式。

三，元件特性 ：

电感（如LCD背光电源变压器）或小电容用并联模式，小电感或大电容用串联模式。

测量频率需与元件特性匹配（如200μF~2000μF电容需1kHz频率），否则可能影响精度。

四、实际应用示例
电感测量 ：串联模式可消除互感效应，提高Q值测量精度。

电容测量 ：并联模式可补偿漏电流，提升损耗因子D的测量准确性。

通过合理选择串联/并联模式，可显著提升数字电桥对实际元件的测量精度和可靠性。是电桥内部的数学模型调整，通过改变计算方式来模拟被测元件与电桥的等效关系，从而提高测量精度。

五，适用场景

串联模式 ：适用于低阻抗元件（如小电阻、小电感），可补偿引线电阻、自感等影响，提升测量准确性。

并联模式 ：适用于高阻抗元件（如大电容、大电阻），能减少杂散电容干扰、漏电流等因素的误差。

六，选择依据
阻抗阈值 ：

通常阻抗小于1kΩ时优先用串联模式，1kΩ至几十kΩ可选串联或并联（建议串联）；大于几百kΩ或MΩ时用并联模式。

元件特性 ：

电感（如LCD背光电源变压器）或小电容用并联模式，小电感或大电容用串联模式。

测量频率需与元件特性匹配（如200μF~2000μF电容需1kHz频率），否则可能影响精度。

实际应用示例
电感测量 ：串联模式可消除互感效应，提高Q值测量精度。

电容测量 ：并联模式可补偿漏电流，提升损耗因子D的测量准确性。

通过合理选择串联/并联模式，可显著提升数字电桥对实际元件的测量精度和可靠性。

糊涂周 发表于 2025-5-30 00:08
关于电桥串联/并联模式的说明：

串联/并联模式是电桥内部的数学模型调整，通过改变计算方式来模拟被测元件 ...

你说错了，并联和串联，这对于电解电容用并联是不可取的，并联模式它适合于瓷片电容薄膜电容，cs适用于低频应用，cp适用于高频应用

DQ02功不可没！值得拥有！
