绘制日置4282数据线外壳

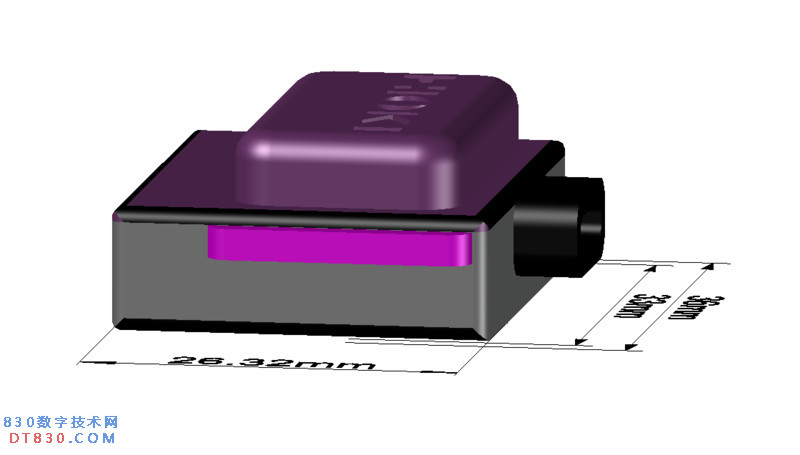

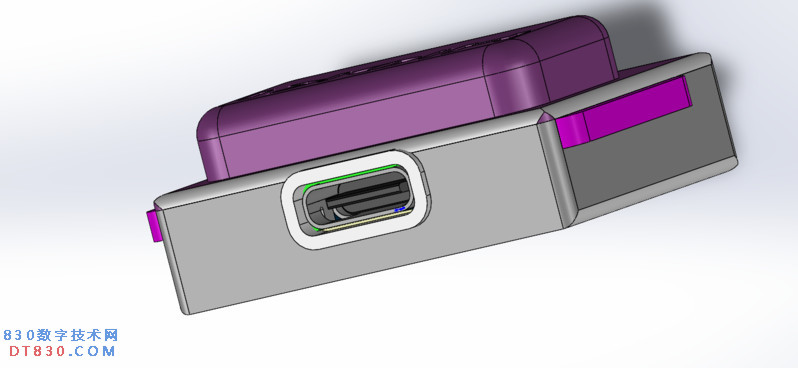

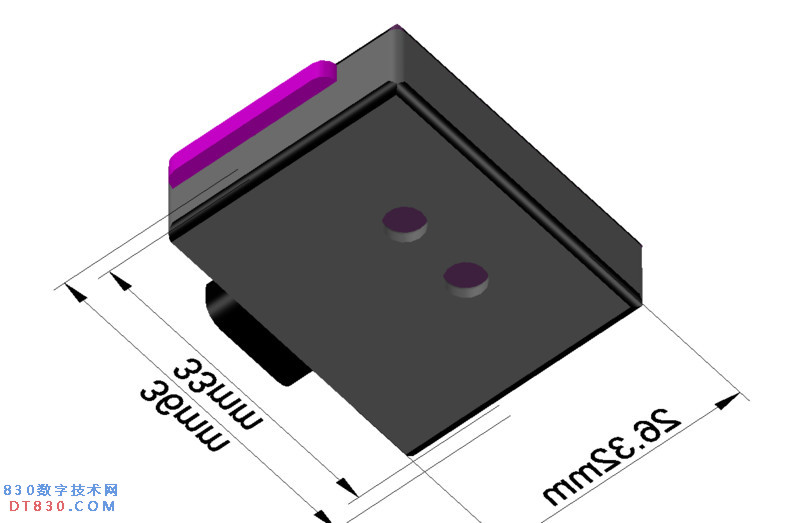

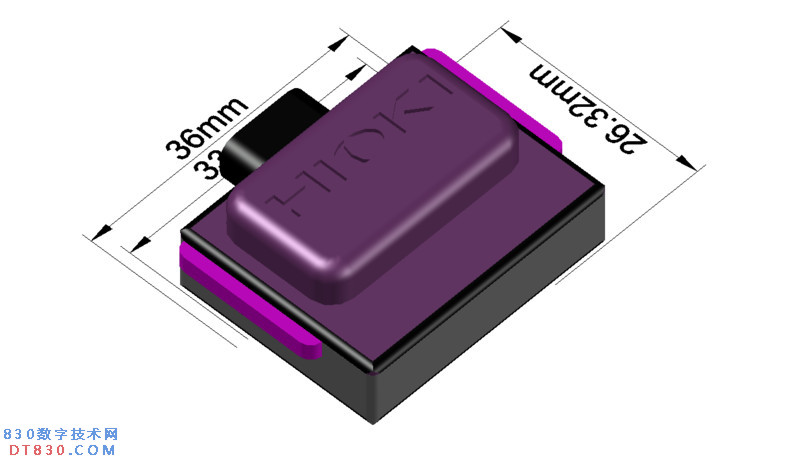

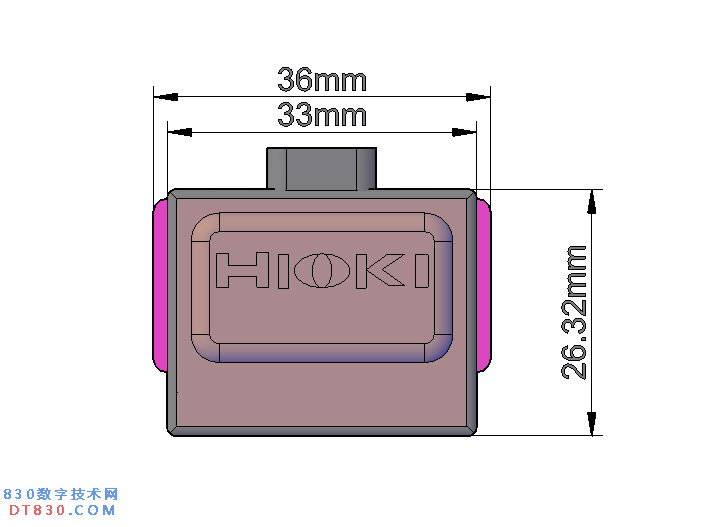

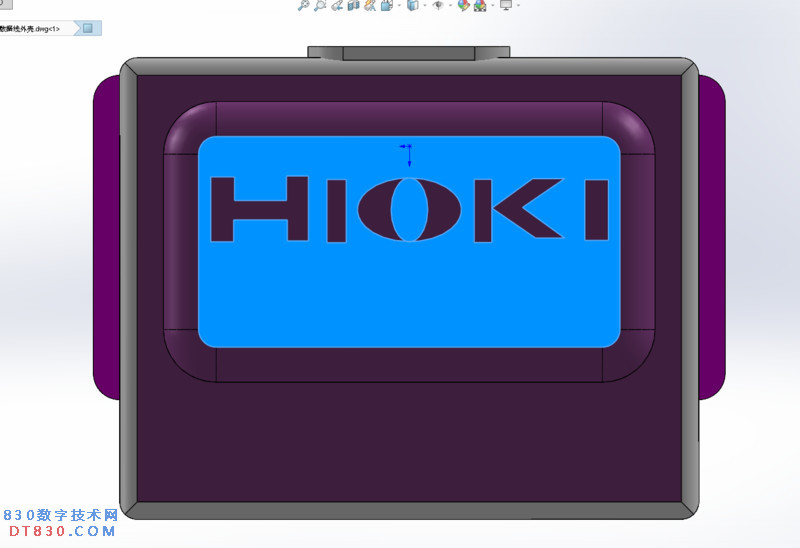

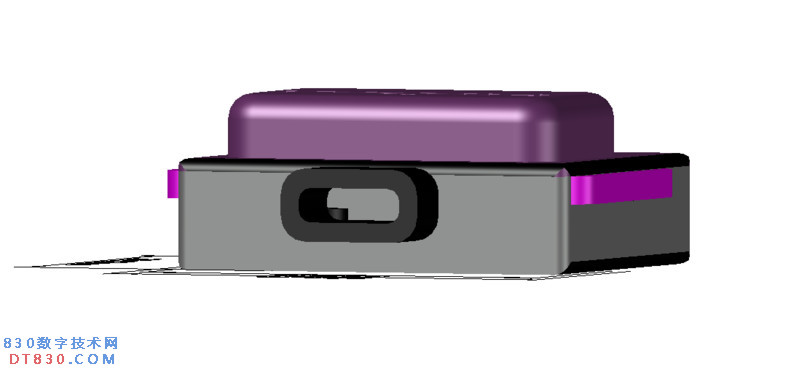

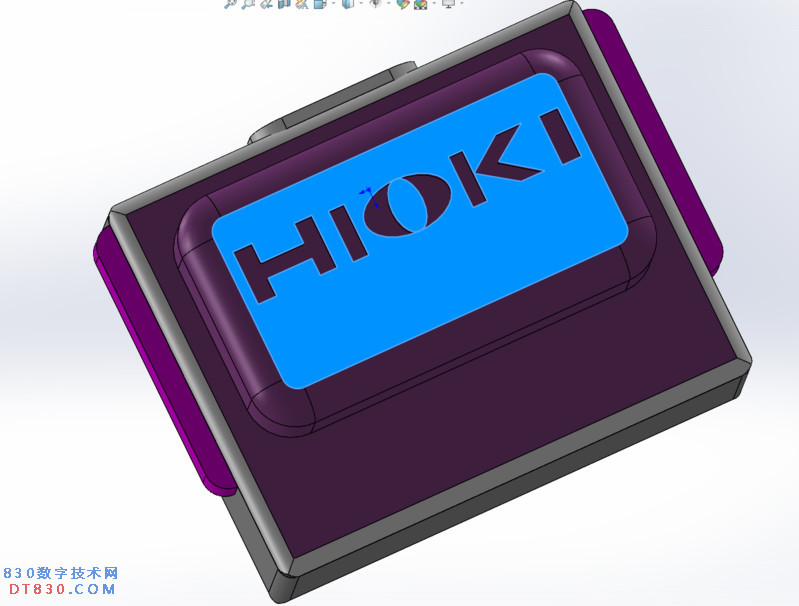

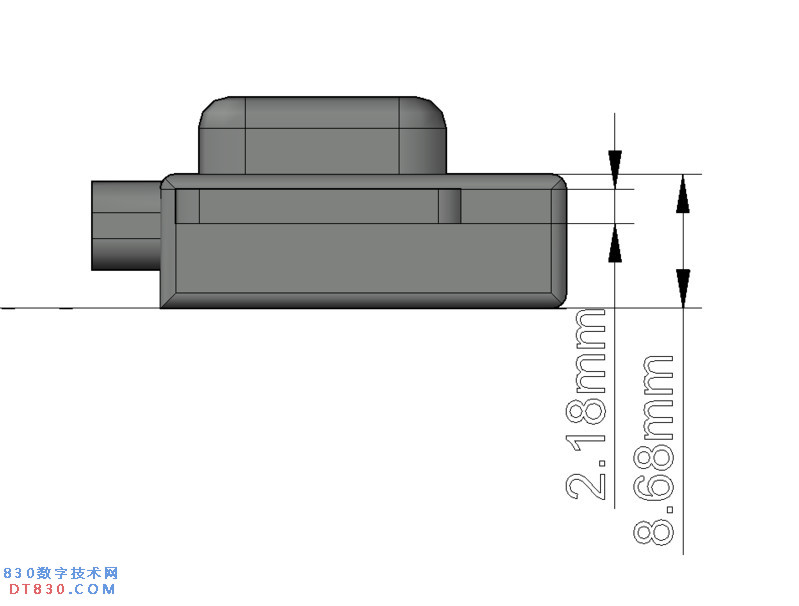

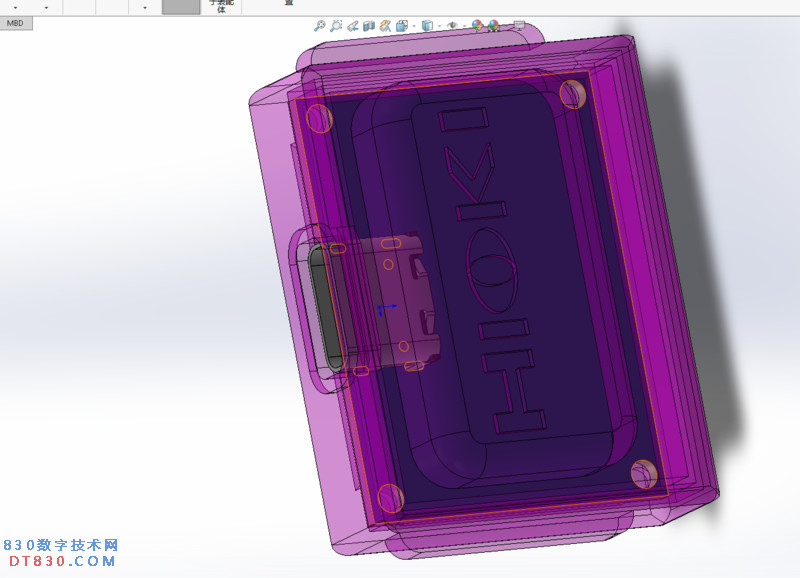

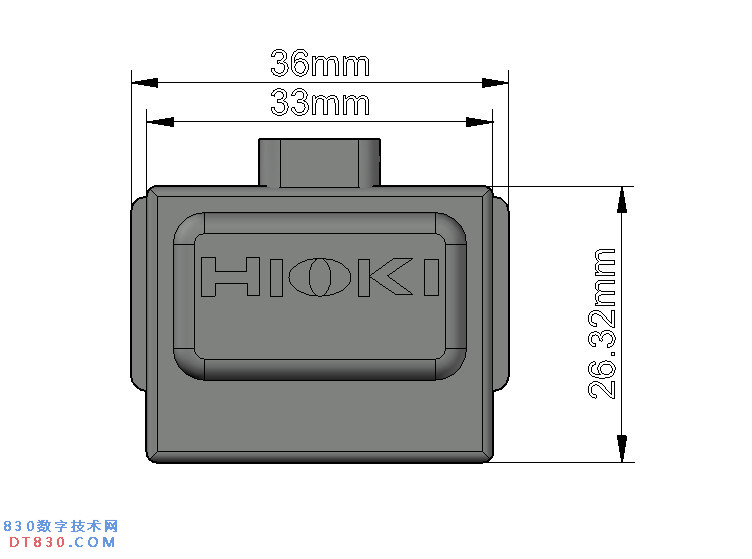

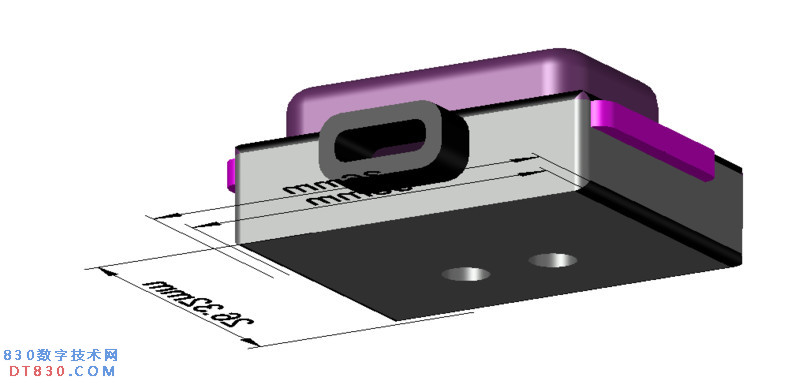

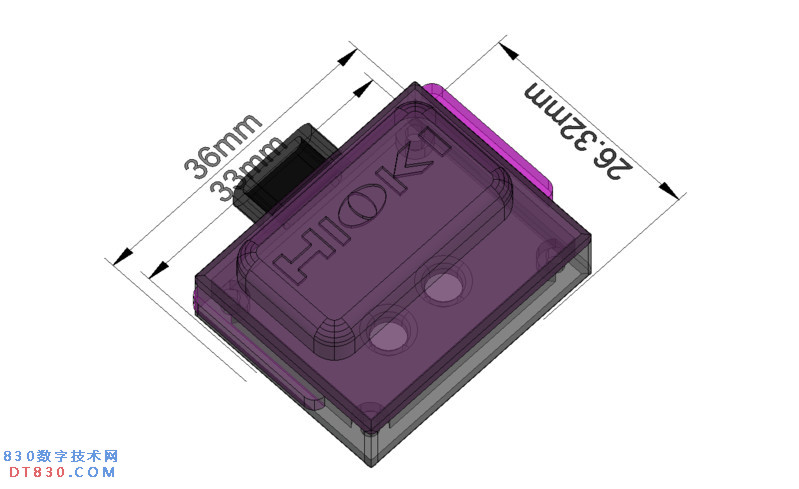

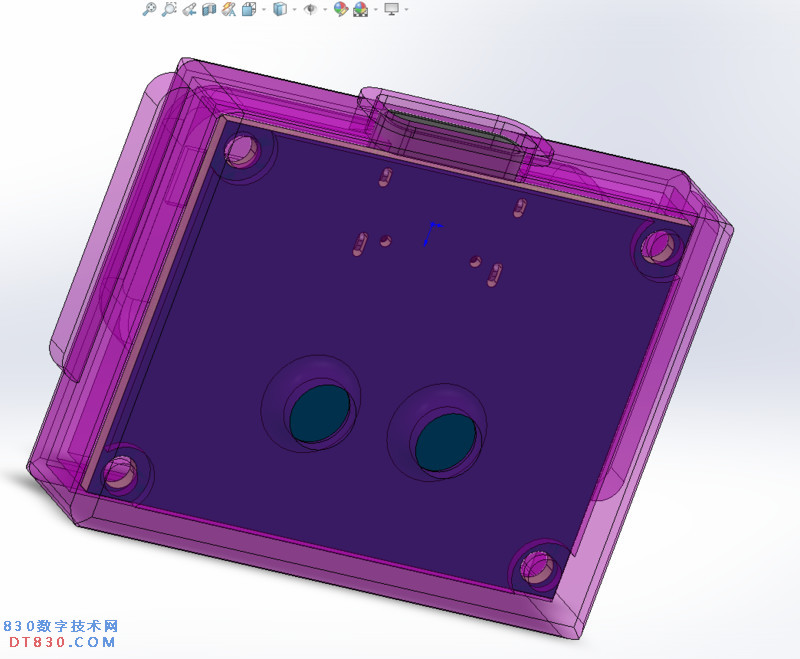

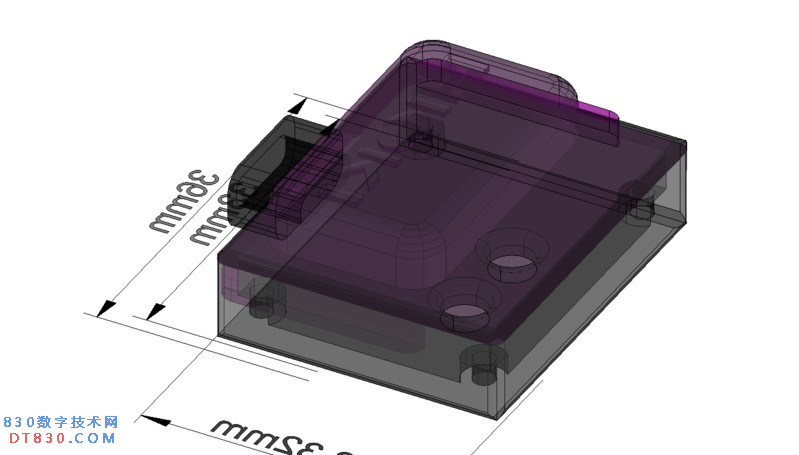

绘制了4282数据线接口外壳,现目前还需要电路部分的设计，有没有朋友能提供相关电路原理图，或者共同参与，感兴趣的可以发帖讨论

真不错，没钱买4282

绘制的日置4282数据线外壳很漂亮。

支持搞通信，以下供参考，虽然是为 Fluke制作，是不是原理通用？

[手持表] 福禄克Fluke IR189 USB数据线如何自制？
https://www.mydigit.cn/thread-525993-1-3.html

[手持表] FlukeView Forms 文档编制，仪表红外联机软件
https://www.mydigit.cn/forum.php?mod=redirect&goto=findpost&ptid=189453&pid=5762573&fromuid=3058885

[工仪] 便宜简单的FLUKE F289 USB-IR 数据线制作
https://www.mydigit.cn/thread-254306-1-1.html

[综合] Fluke IR USB红外数据线制作
https://www.mydigit.cn/thread-527400-1-1.html

5free 发表于 2025-6-20 12:14
支持搞通信，以下供参考，虽然是为 Fluke制作，是不是原理通用？

[手持表] 福禄克Fluke IR189 USB数据线如 ...

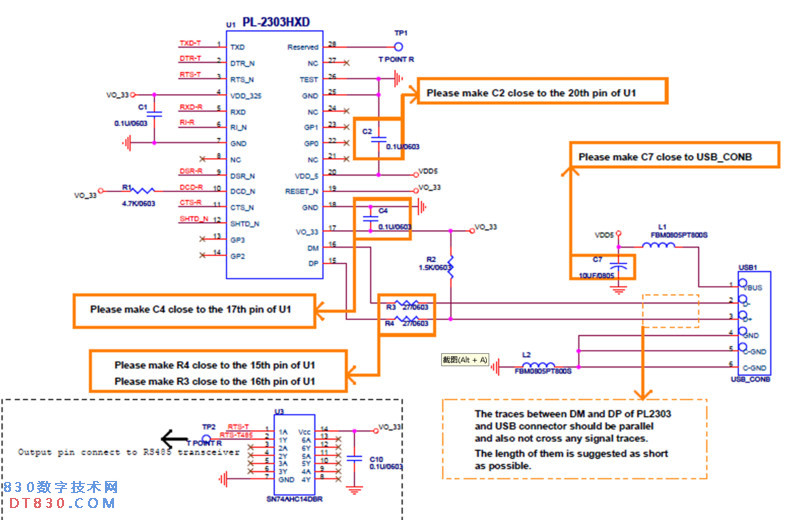

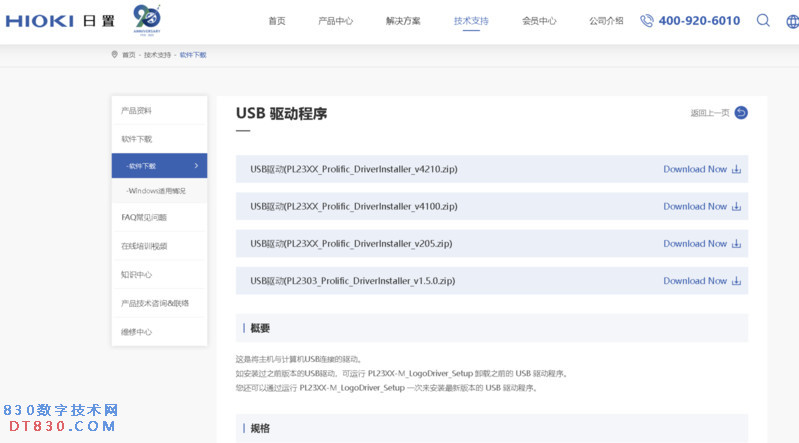

感谢坛友提供参考数据。我也查阅了相关资料，到日置官网去看了哈4282需要下载的相关驱动软件居然是PL2303.并不是FT232，难道它用的是PL2303? 可是这个PL2303好像不能用于红外线二极管传输吧？

HD123 发表于 2025-6-20 13:11
感谢坛友提供参考数据。我也查阅了相关资料，到日置官网去看了哈4282需要下载的相关驱动软件居然是PL2303 ...

我觉得只考虑用 TTL 驱动和接收二极管就行了。像这个链接里 https://www.mydigit.cn/forum.php?mod=redirect&goto=findpost&ptid=189453&pid=5762573&fromuid=3058885

剩下的 USB转TTL 可以考虑 沁恒 的芯片。

PL2303 或者 FT232 都是 USB转串口

日置的软件只要不认芯片只认串口就行。

5free 发表于 2025-6-20 13:21
我觉得只考虑用 TTL 驱动和接收二极管就行了。像这个链接里 https://www.mydigit.cn/forum.php?mod=redire ...

行嘛，我就用PL2303来设计

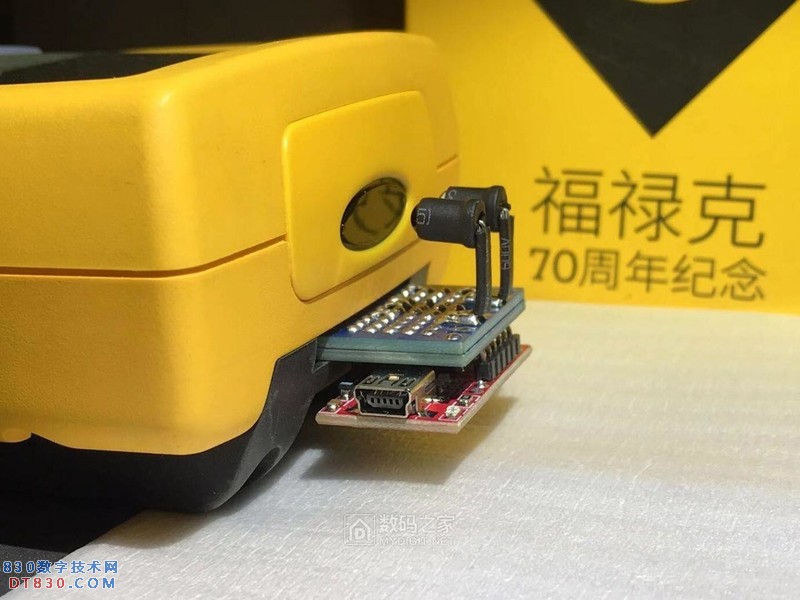

楼主有考虑过设计制作葫芦克280系列联机套件吗，感觉还是有需求的，之前自己拼的简易版187，189系列的联机，

看到好多自制都是一个简单的板子，原理没问题，但是使用时候不能一直用手举着，我这是利用背后支撑做固定，配合上位机软件，可以做数据同步，记录，好多人问我有支持287,289的不，也想过研究，手里没有表，没法测试还是会设计好，画个板，画个图，3D一打印成了

lizuolong618 发表于 2025-7-27 23:23
楼主有考虑过设计制作葫芦克280系列联机套件吗，感觉还是有需求的，之前自己拼的简易版187，189系列的联机 ...

我手上没这个表，没法设计，除非有人愿意拿块表给我研究哈
