桥式整流中某个二极管击穿后会产生的现象

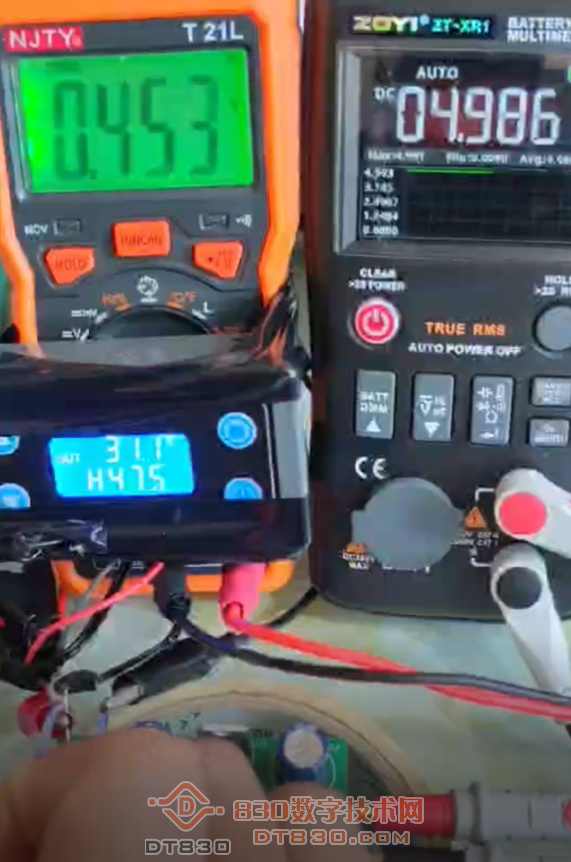

通过试验的方式，演示桥式整流中某个二极管击穿后会产生的现象

[psyoukuplayer]XNjUwMTc3NTgyNA==[/psyoukuplayer]

难以理解，有些不明？
一，既然短路了，说明此点电阻接近零阻值。既然电阻接近零电阻，那么该点的电压也接近零电压，那来的功率使被短路二极管发热？
二，当被短路的二极管D4连接的交流端为正半周期时，电流会通过后面的负载进入地，然后通过二极管D1返回到电源负端，不会对电路有影响。
三，当被短路的二极管D4连接的交流端为负半周期时，电流会直接通过D3二极管进入交流的正端形成短路，此时D3二极管将承受变压器次级所能输出的最大电流，如果该二极管正向电流足够大，时间已长变压器将烧毁。如果变压器功率足够大（比二极管承受的功率大），那么二极管将烧毁。

支持网站的新变化和新尝试，逐渐丰富且有自己的原创内容，基础知识很重要，视频演示更利于理解

被短路的二极管会发热？

wgsd 发表于 2025-9-15 20:54
难以理解，有些不明？
一，既然短路了，说明此点电阻接近零阻值。既然电阻接近零电阻，那么该点的电压也接 ...

大师讲解明了🫡 最近咋没在群里没看到你

被短路的二极管发热有一个可能是短路后D3二极管热击穿了，导致变压器次级完全短路，由于短路电流非常大，致使短路的镊子接触电阻发热，触点恶化更加发热使接触断断续续，致使被短路的D4二极管时而接入电路，接入电路的瞬间，因D3已经击穿，流过D4的电流非常大，使其迅速发热，但因其与镊子断断续续幷连，让其没有达到热击穿的极限值，使其严重发热。因其断断续续的接入，使其两端有了忽大忽小的极不稳定的压降，也就是它两端连接的万用表会有了不稳定的瞬间电压，和它被短路有发热的原因。
