MF47型万用表电阻档维修

           MF47型万用表电阻档X1—X1000档没有反应，10K档正常，从故障现象来看1.5V和9V电池是正常的，并且接触良好，故障应该在档位转换开关，打开万用表检查并维修

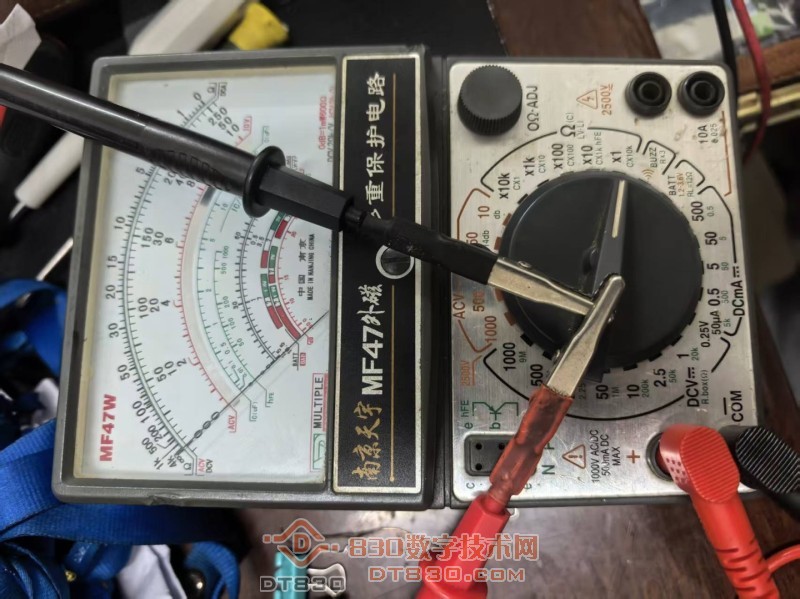

X1—X1000档短路表笔无反应

X10K档正常

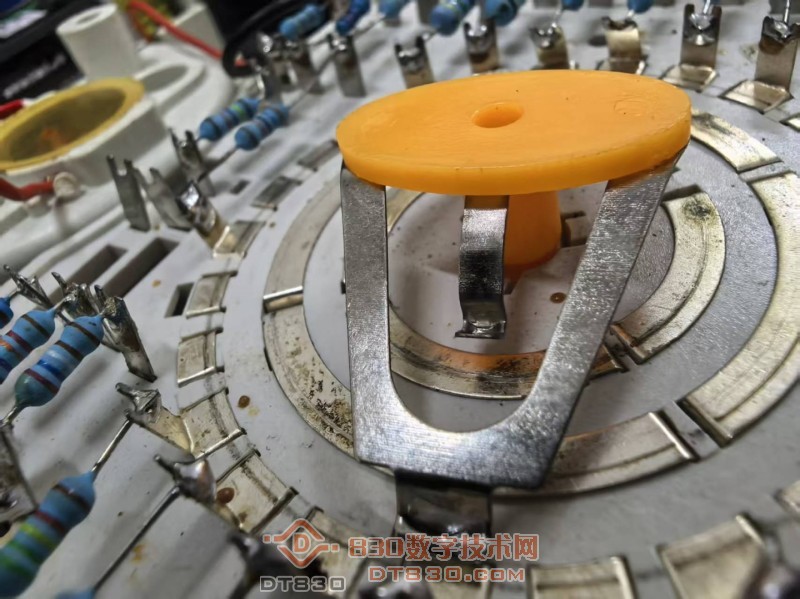

档位内触片明显接触不好

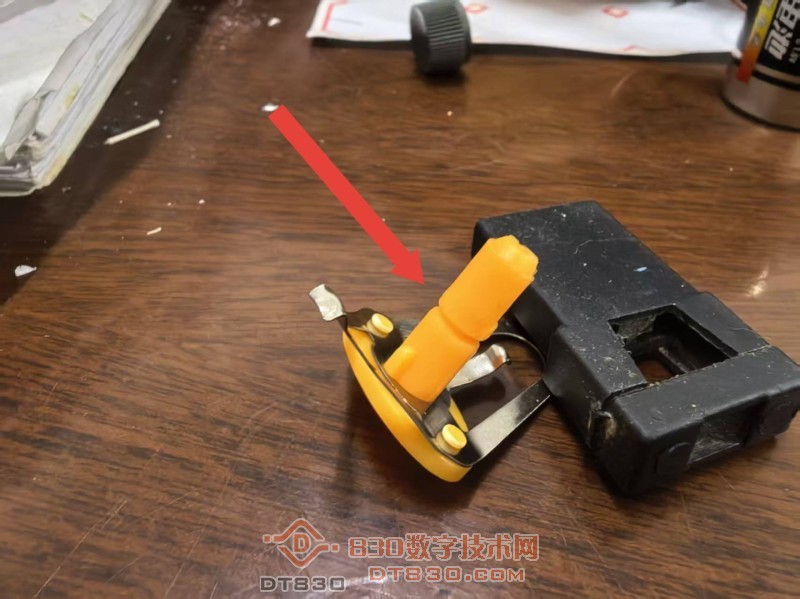

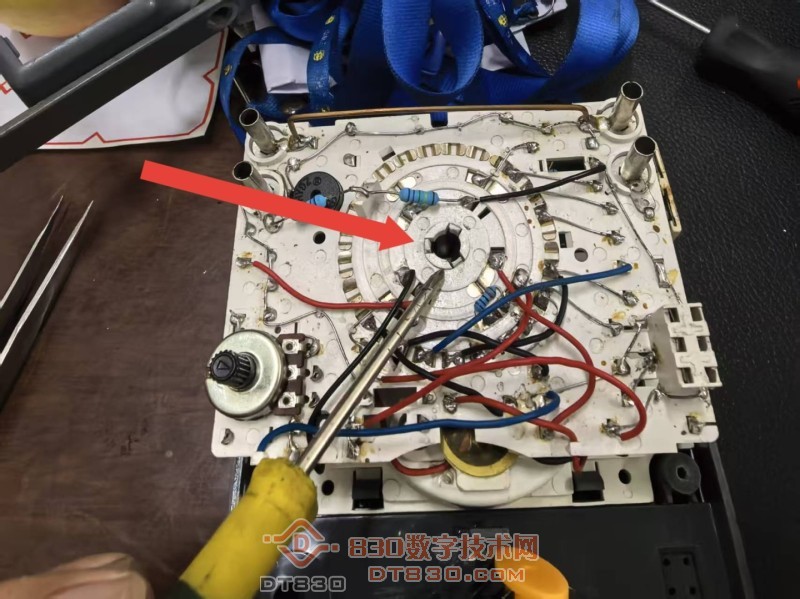

这个黄色转轴中间有一个卡槽

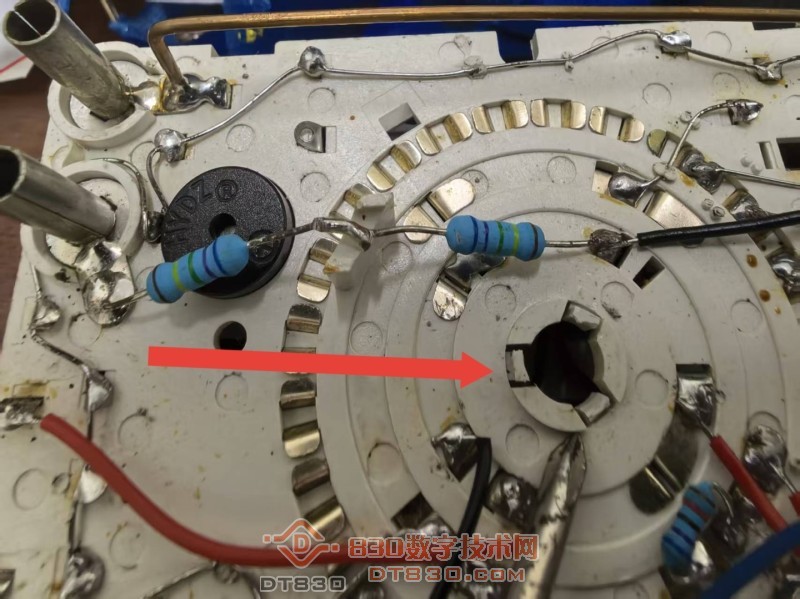

这个位置有三个卡槽爪，其中一个卡槽爪已经明显断掉了，另外两个也没有弹力往外位移

下面是维修方法，

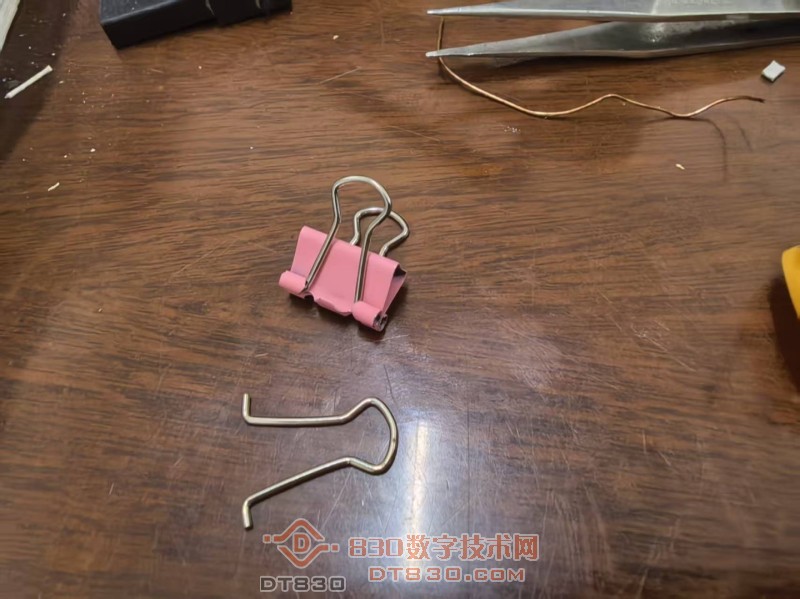

自制卡簧

用这种文秘上用的燕尾夹，这个弹性很好

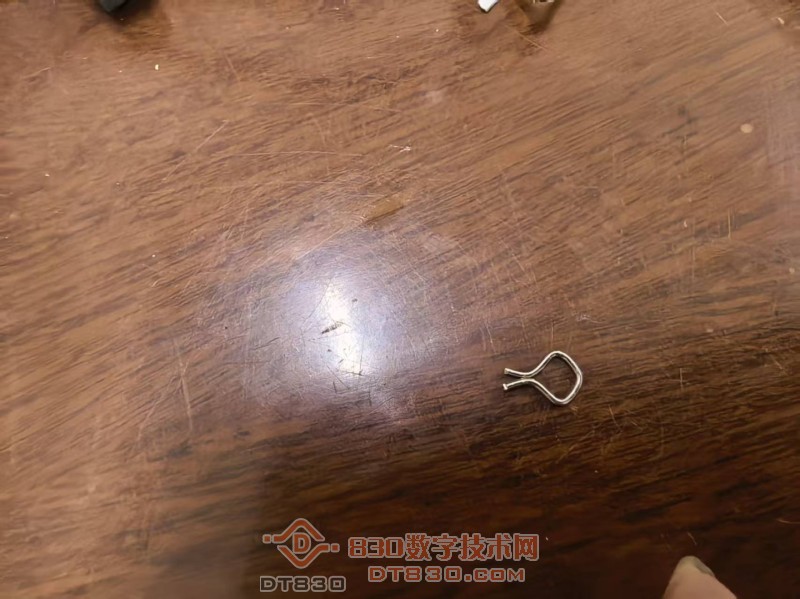

做成如图的卡簧

把原有的三个卡槽爪去掉

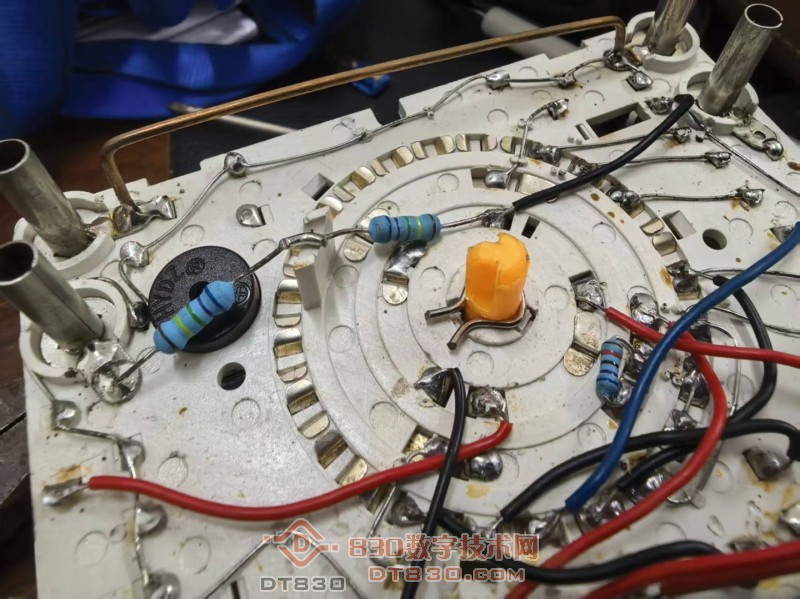

如图，把自制卡簧安装上去

这下接触相当完美了

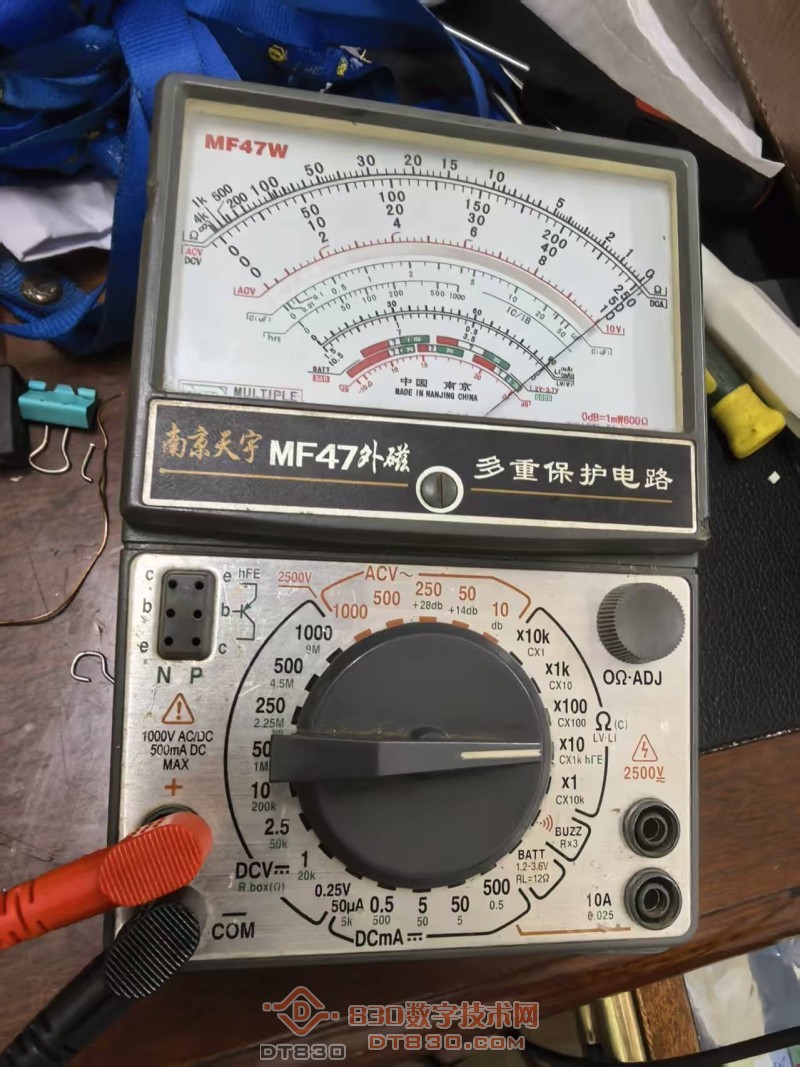

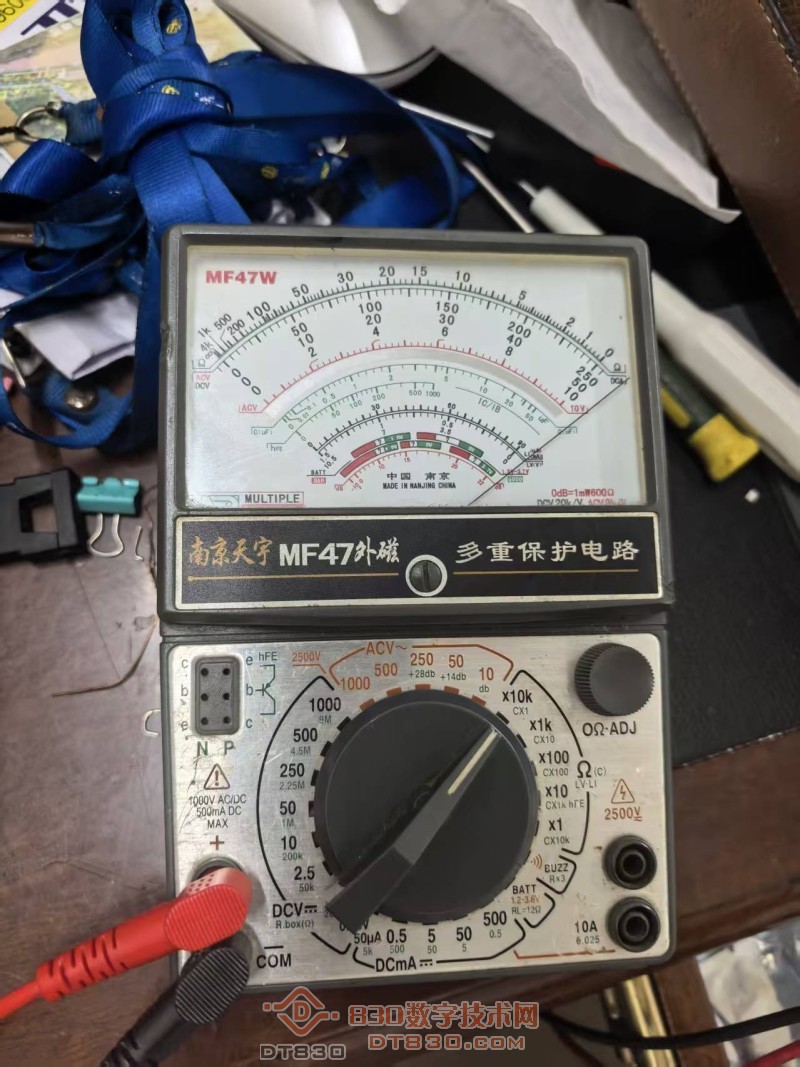

电阻X1—X1K档工作正常
完美修复

自国营企业被强迫倒闭后，这些民营资本企业产的设备是一批比一批质量差，因为他们要的是效益不是质量，下面大家欣赏一下以前的老万用表质量

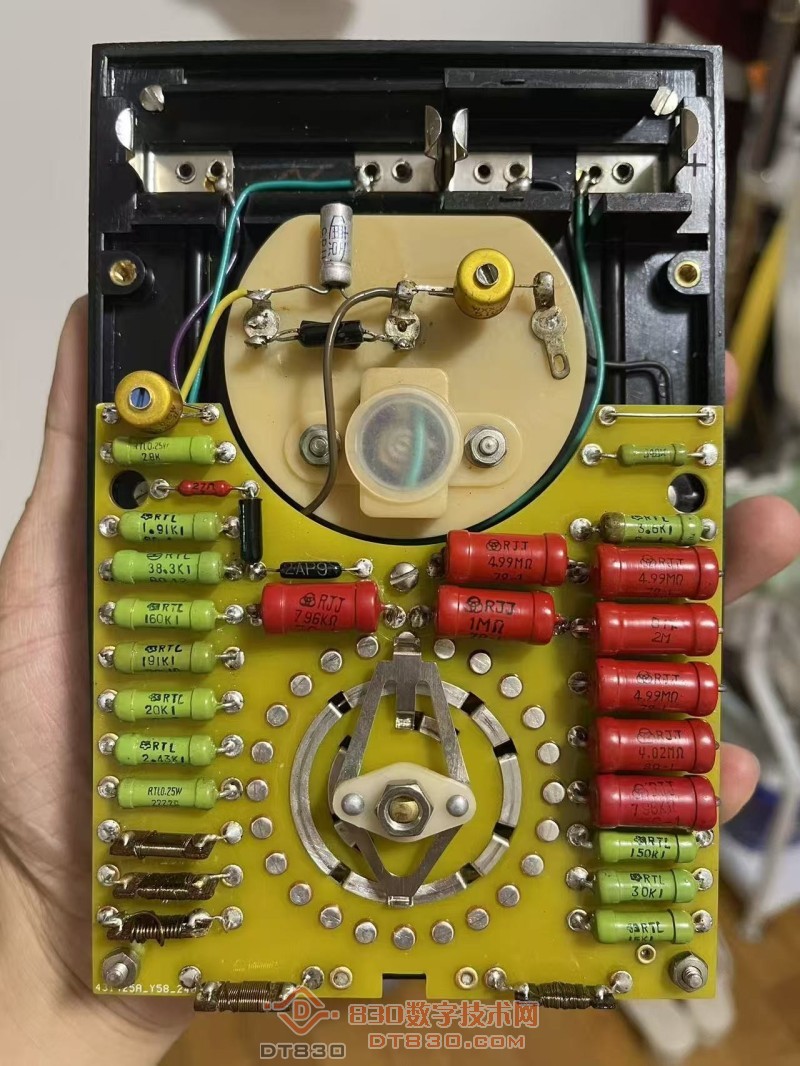

看看所用的零件质量

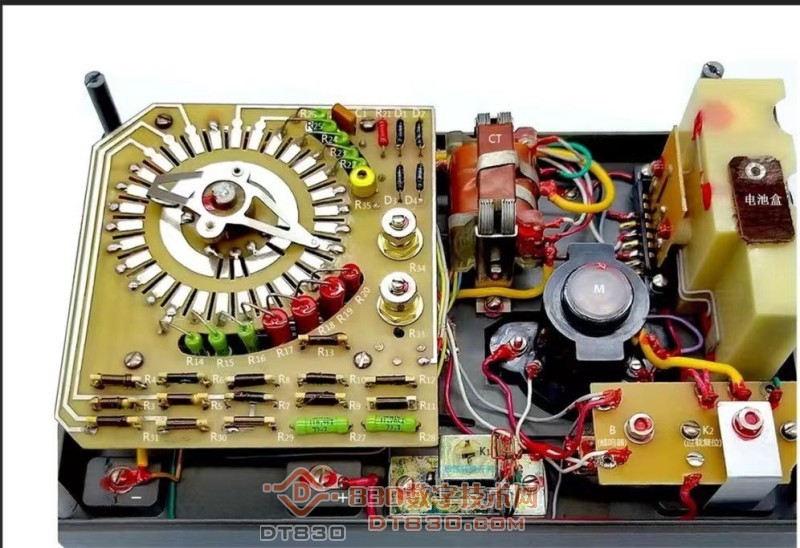

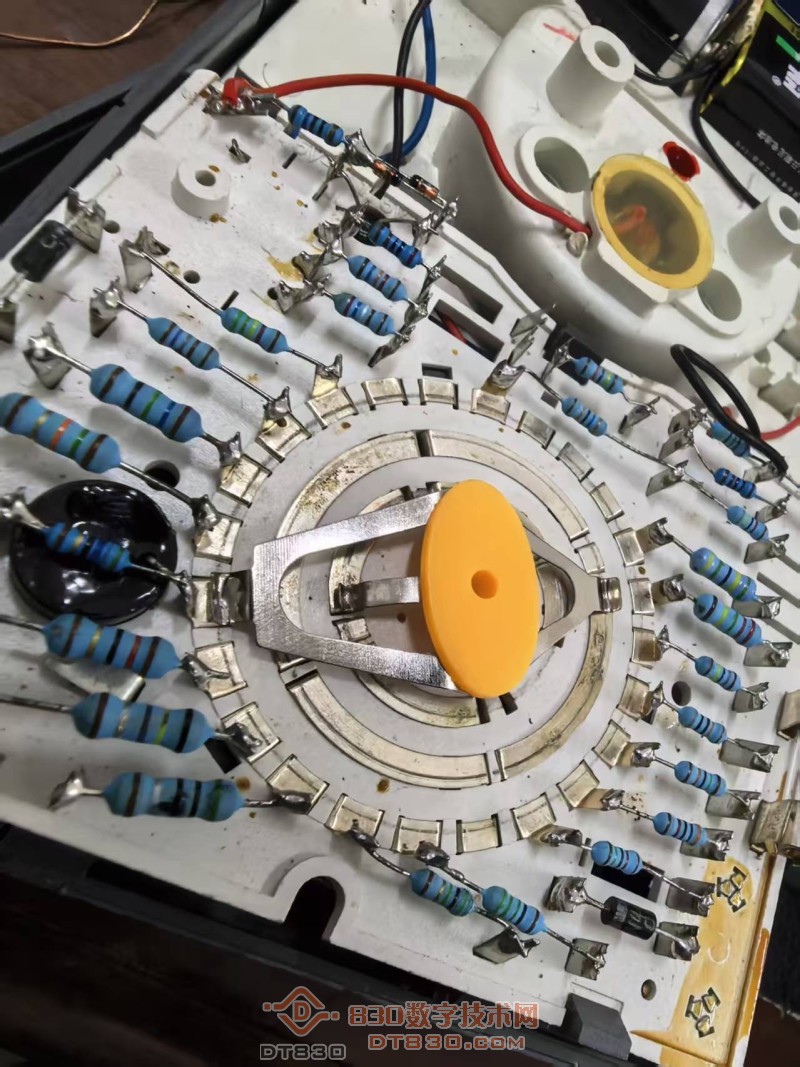

这个是MF47型万用表内部，零件排列有序，设计余量足够，材质选取精良
很怀念国营企业及那个时代精益求精的产品

就地取材，构思奇妙，挺好！

唉！还得是老表，赏心悦目啊！

楼主手艺不错，经典老47指针表，谢谢分享。
