万能PCB板的绝缘阻值

发表于:昨天 22:53 7
电子电路
技术类别: 技术_讨论
关键字: 绝缘阻值

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
             有这种情况没有,电路原理正确,零件选择合格,虽然采用了万能电路板但走线合理,就是实验结果不正确,这时不妨考虑一下所用的电路板绝缘阻值,
看下图

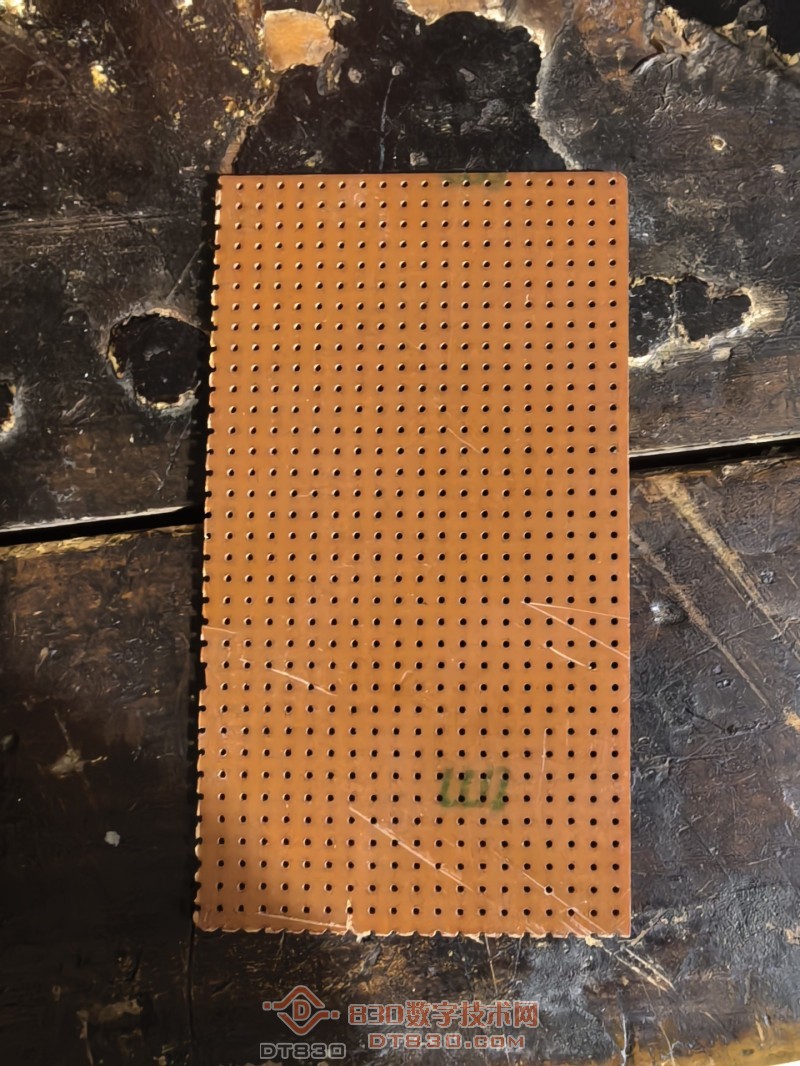

IMG_20251020_195123.jpg 电路板正面

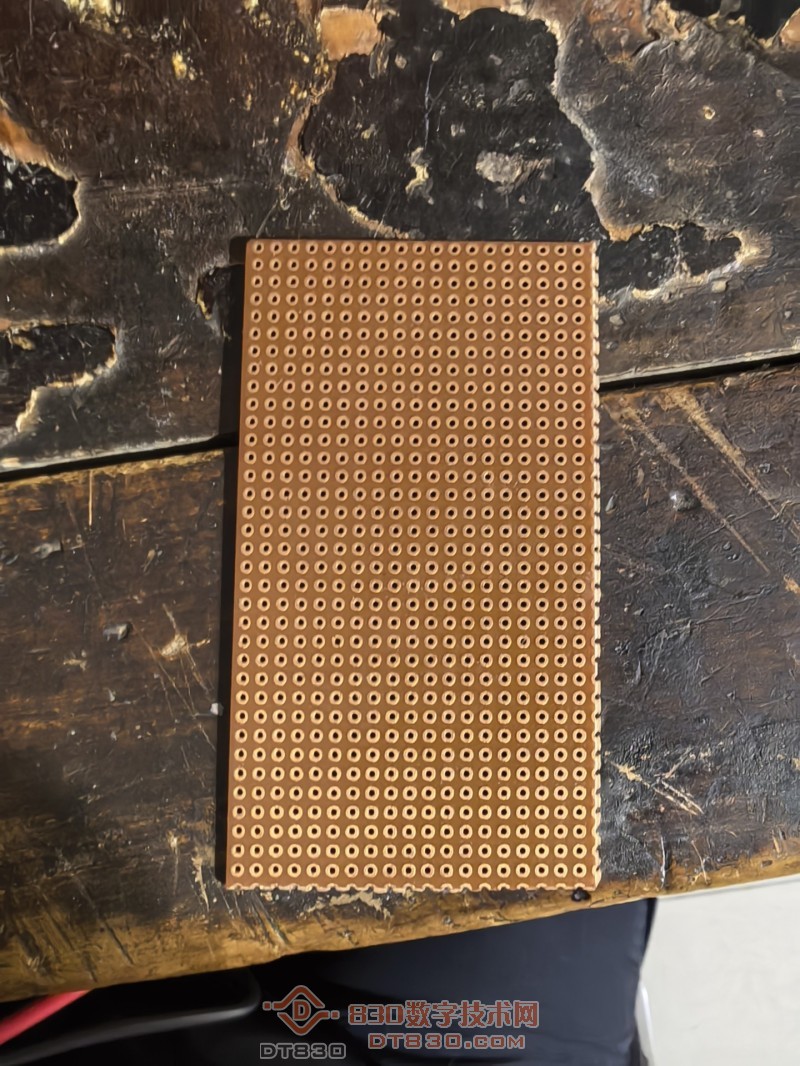

IMG_20251020_195107.jpg 电路板反面

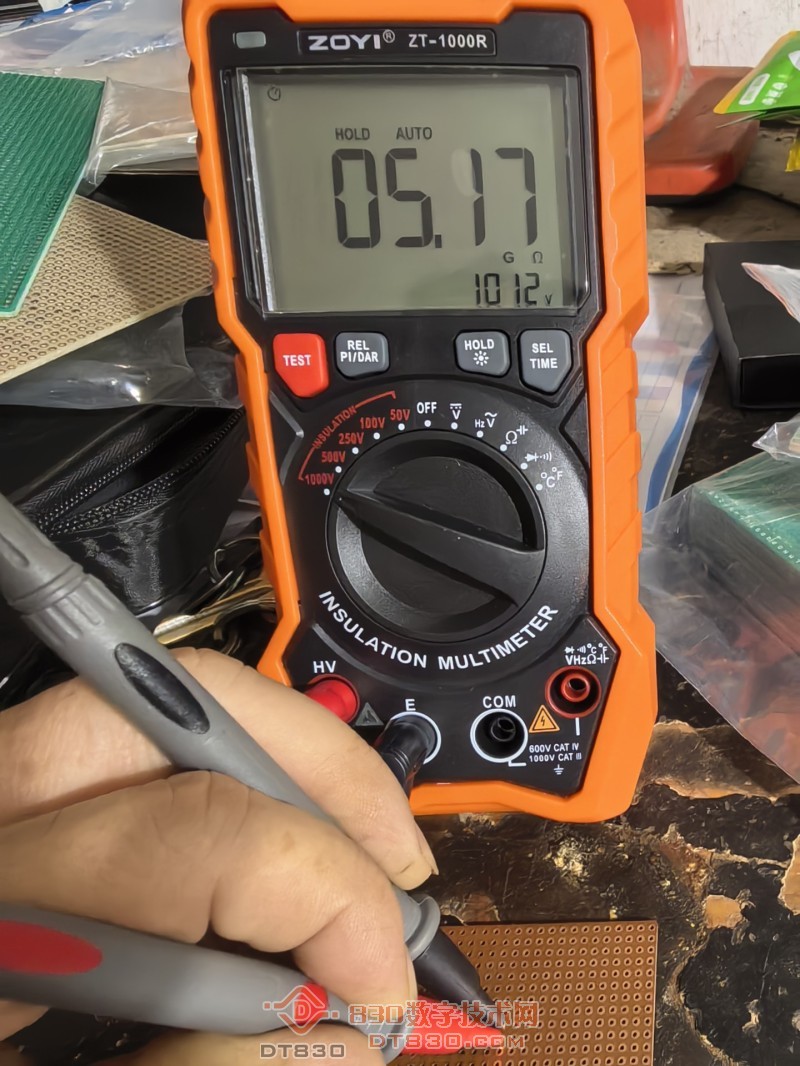

IMG_20251020_195239.jpg 绝缘阻值

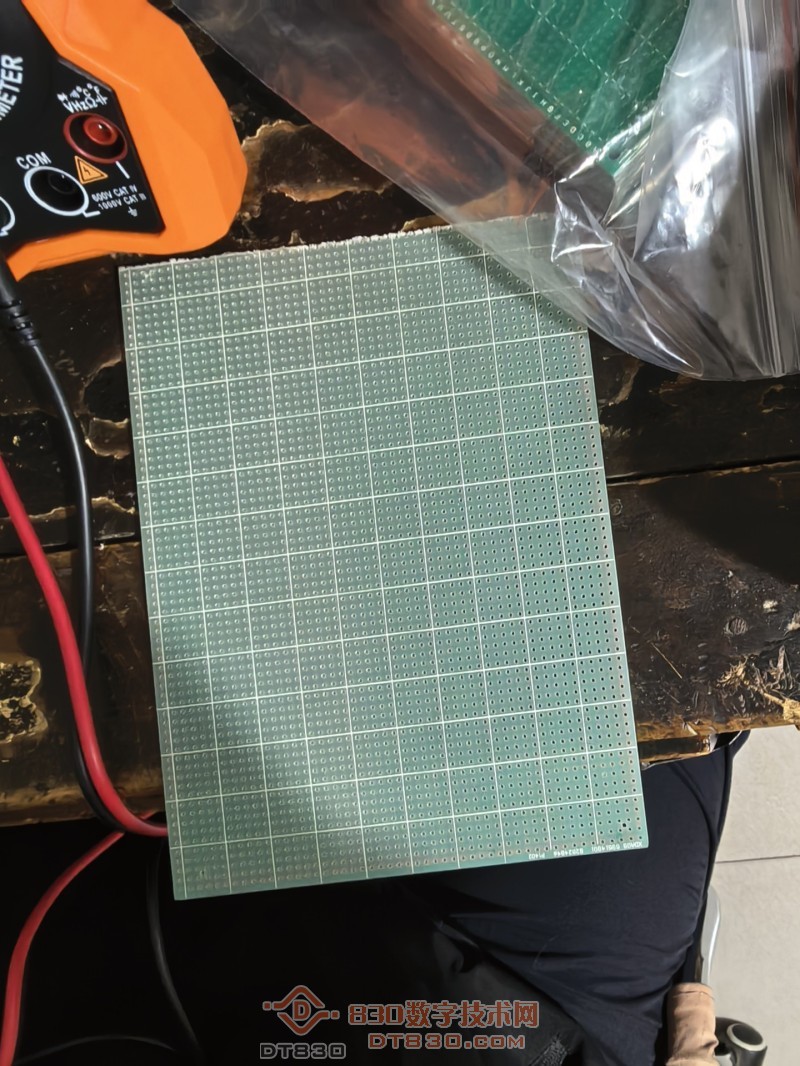

IMG_20251020_195305.jpg 电路板正面

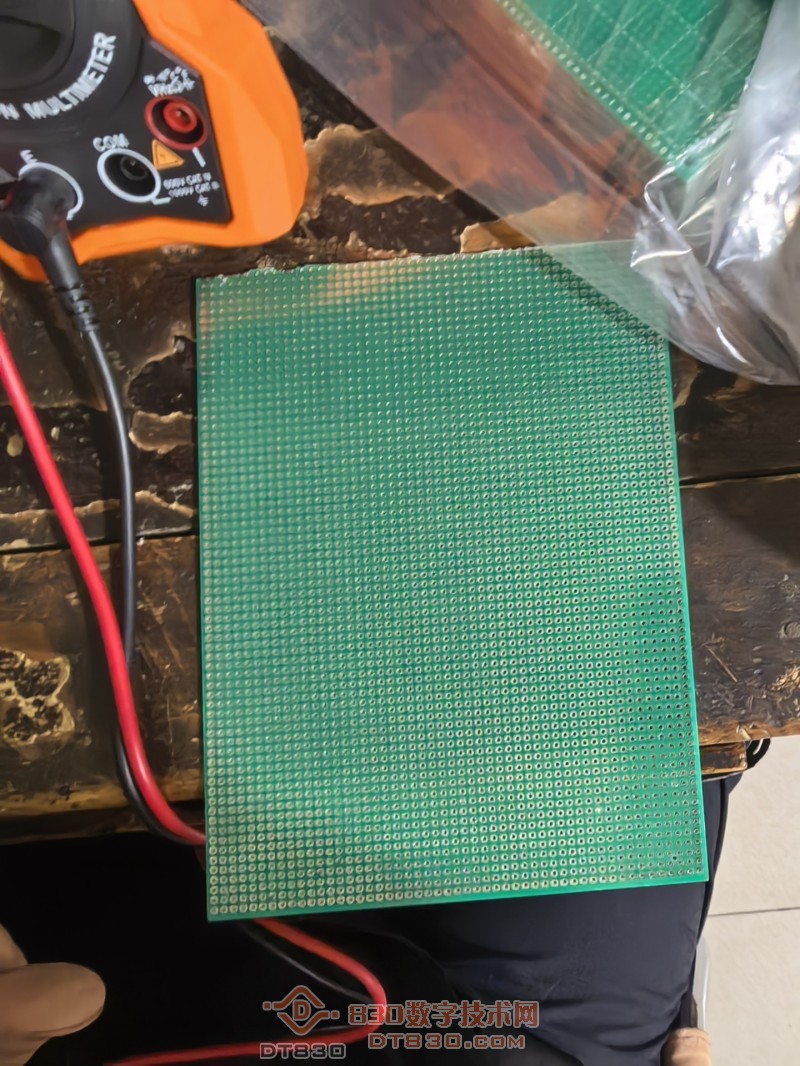

IMG_20251020_195254.jpg 电路板反面

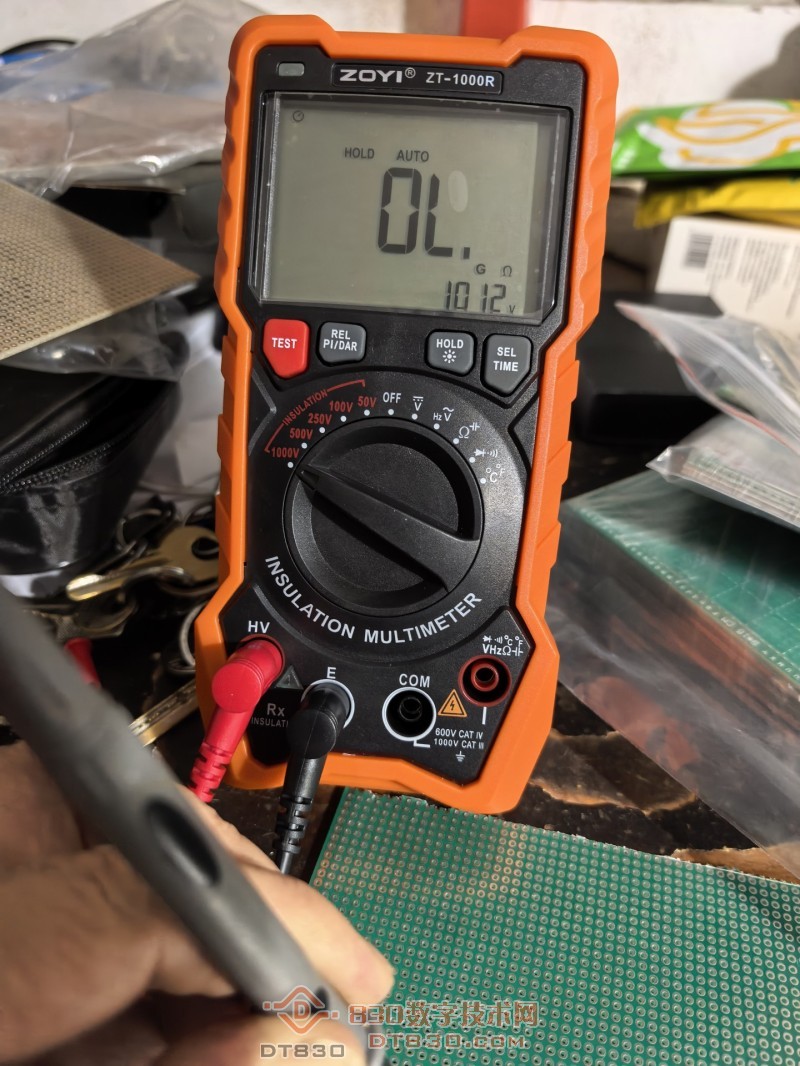

IMG_20251020_195354.jpg 电路板阻值

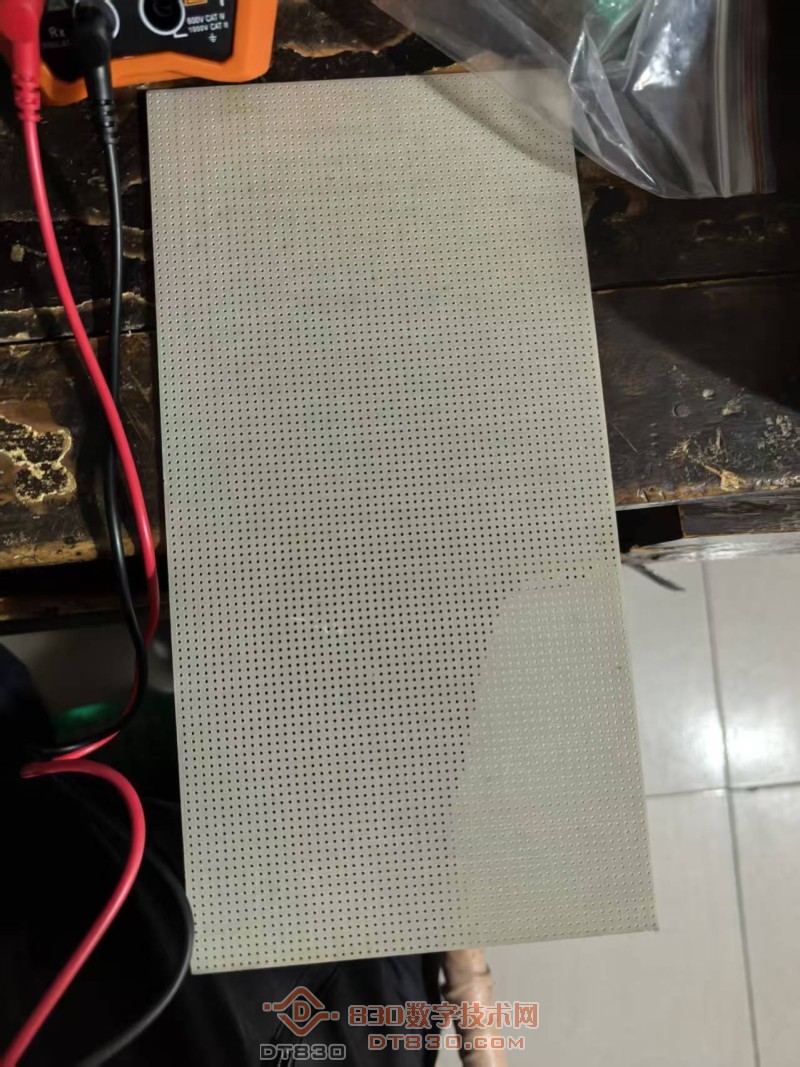

mmexport1761025418357.jpg 电路板正面

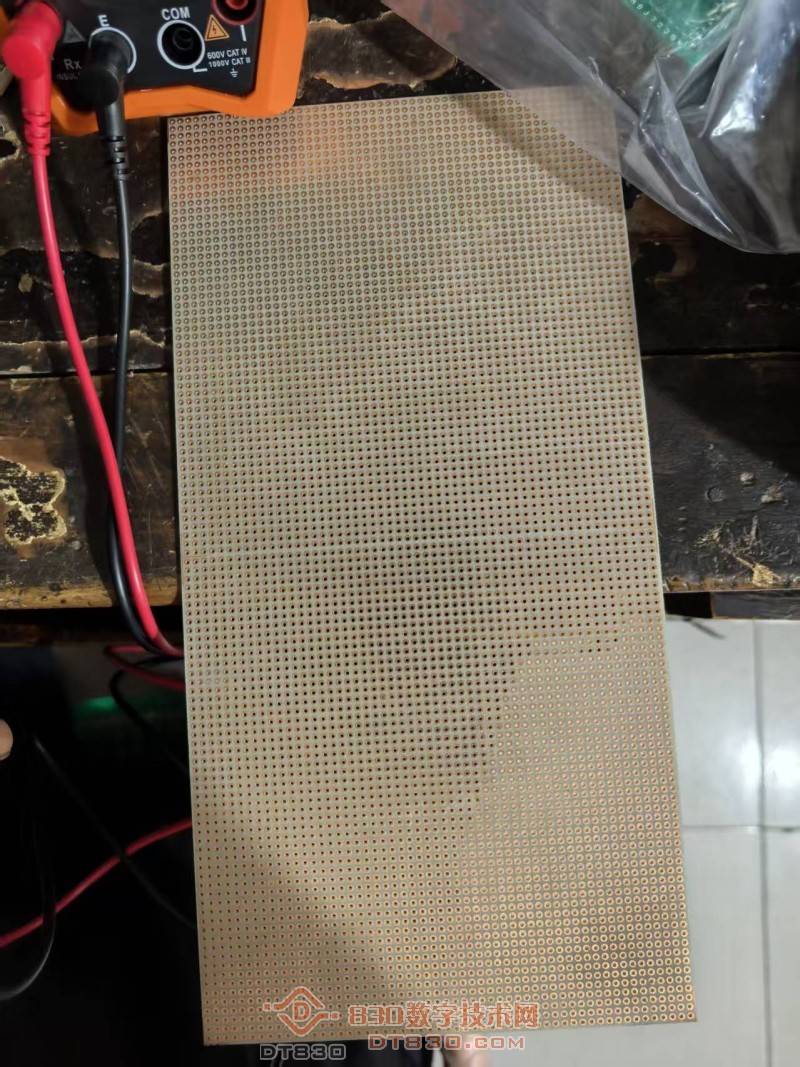

mmexport1761025425400.jpg 电路板反面

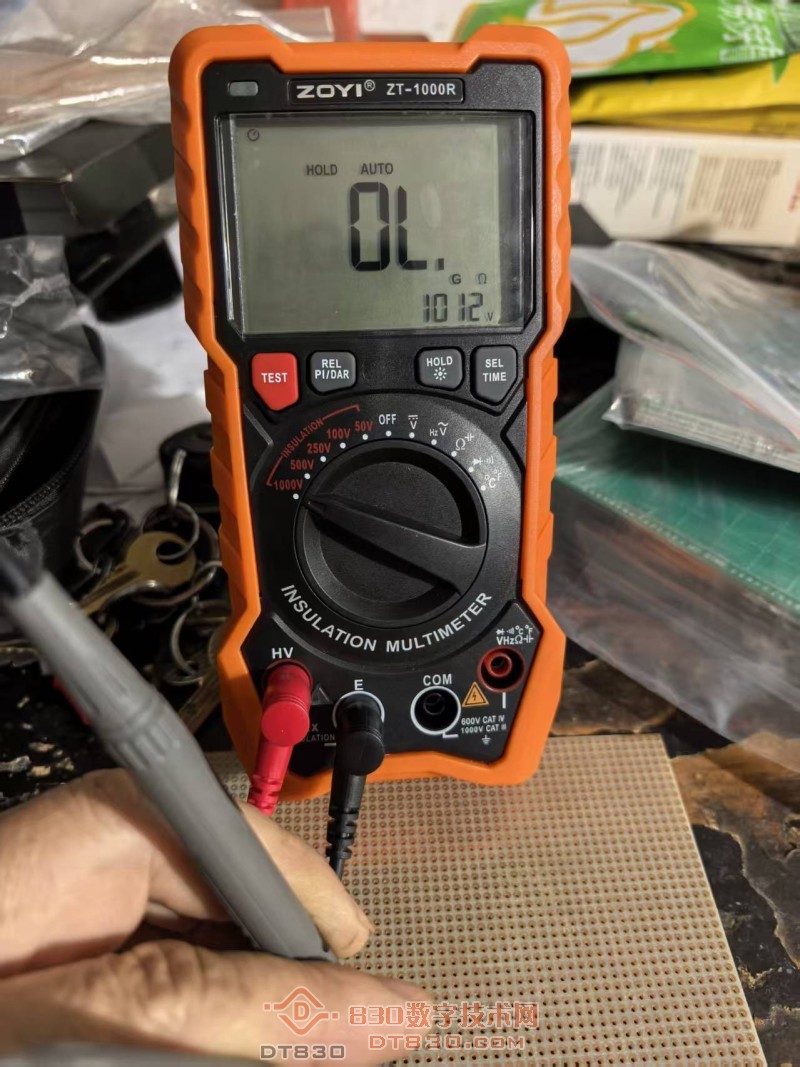

mmexport1761025431483.jpg 电路板阻值

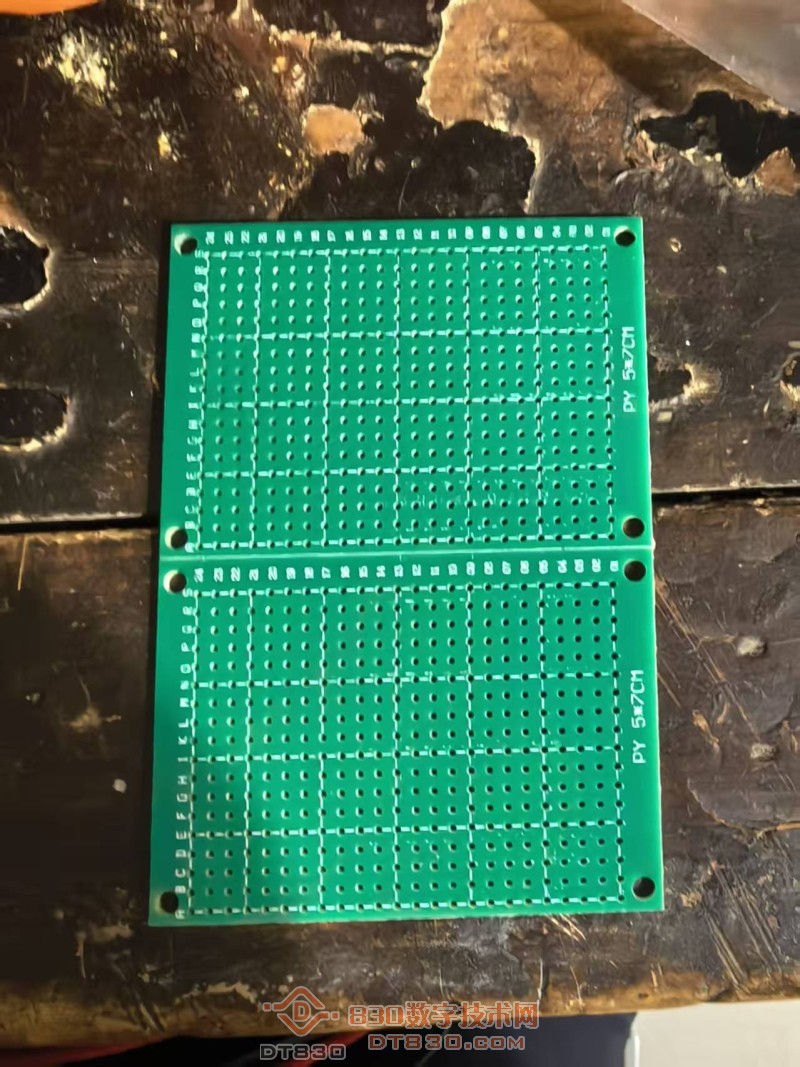

mmexport1761025437975.jpg 电路板正面

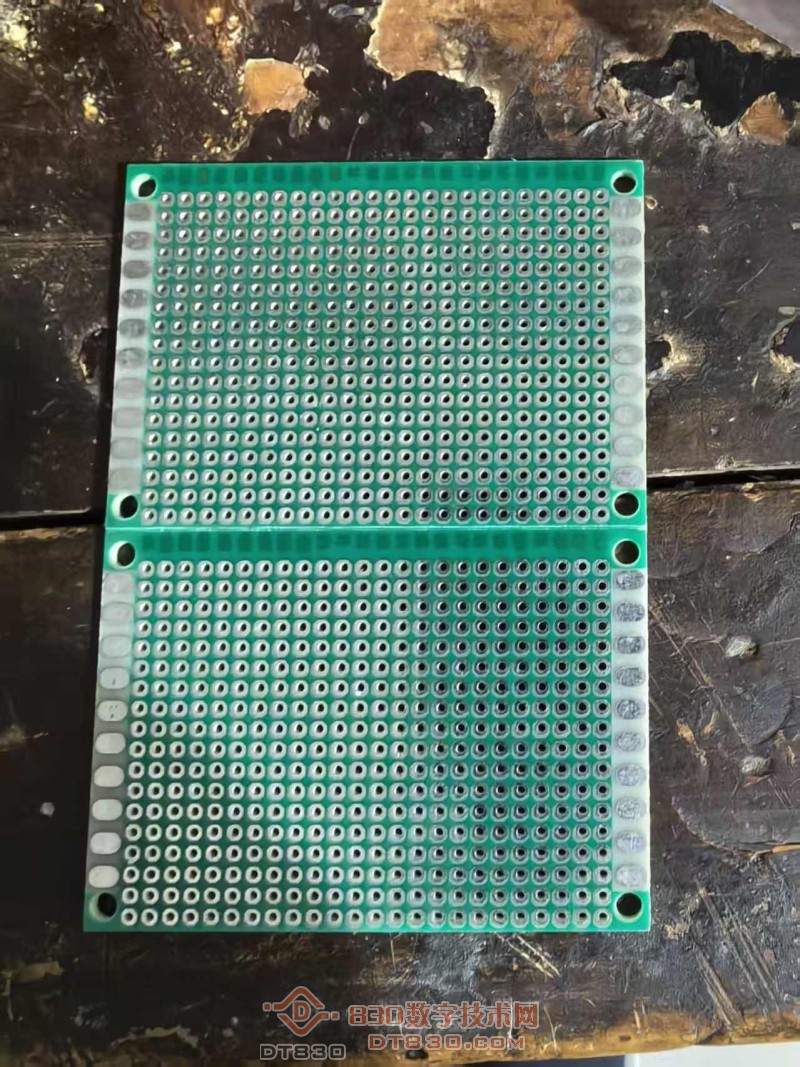

mmexport1761025442782.jpg 电路板反面

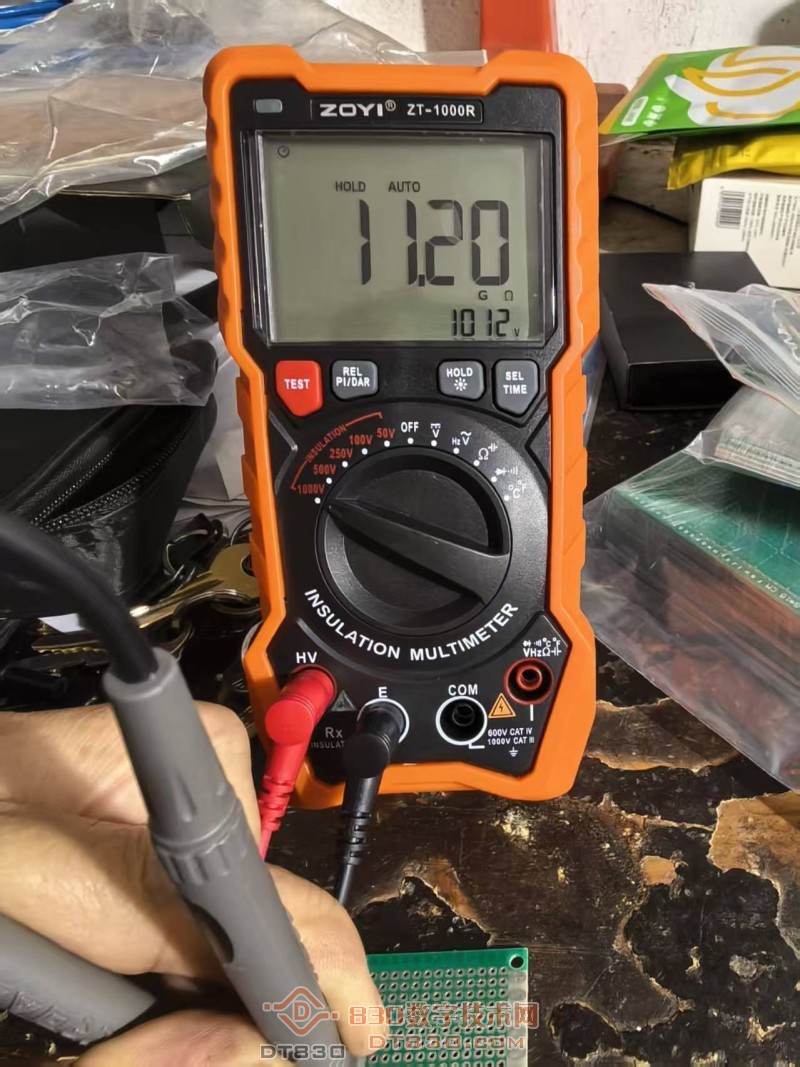

mmexport1761025450113.jpg 电路板阻值
         从上面图可以看到不同材质的电路板PCB孔之间有着不同的阻值,这是新电路板,如果再经过高温焊接,助焊剂残留等可能阻值还会低一些,并且不稳定,这对于特别是制作基准等电路是不利的,所以在做实验前应该考虑所用PCB板的材质
收藏
送赞
分享

发表回复

评论列表(1)

fslichong 楼主     数字王者 昨天 22:55
遇到过才知道很重要
