众仪ZT-XT1晶体管测试万用表

发表于:昨天 19:20 53
万用表
主题类别: 评测(详细)
仪表品牌: 众仪(ZOYI)
显示方式: 四位半
型号或关键字: ZT-XT1

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
本帖最后由 佳维 于 2026-3-6 19:32 编辑

众仪ZT-XT1是众仪公司刚上市的一款晶体管测试加高精度万用表二合一的数字测量仪表,具有2.4寸TFT高清显示屏,具有可测试二极管、三极管、场效应管等半导体原件和25000字显示万用表基本功能,可以说是一机多用。下面就向大家分享这款仪表。

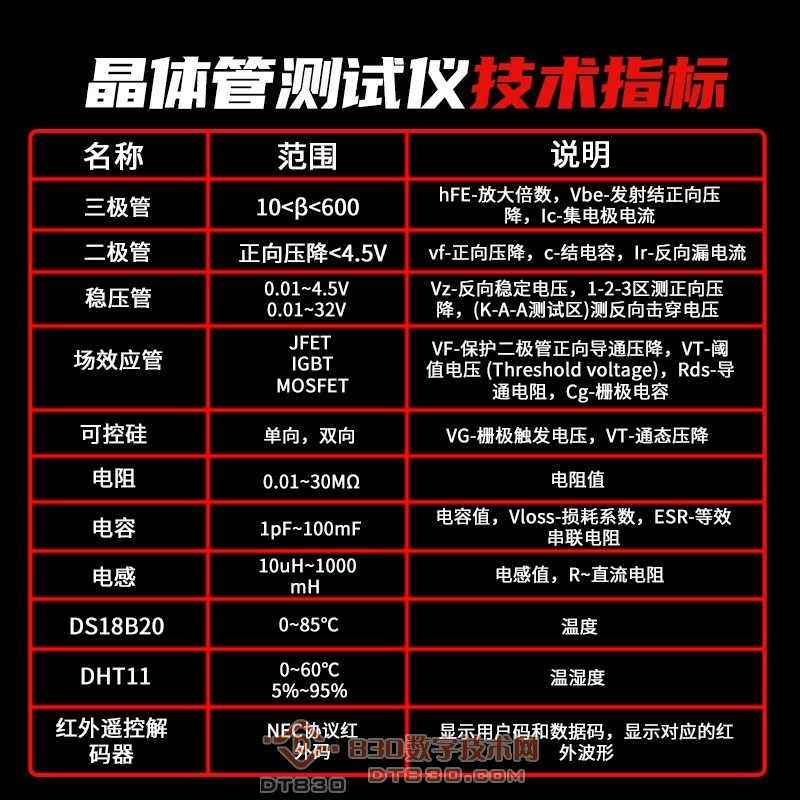

先看一下晶体管测试的技术指标,万用表部分已经是很成熟了,所以不做赘述


一、外观介绍

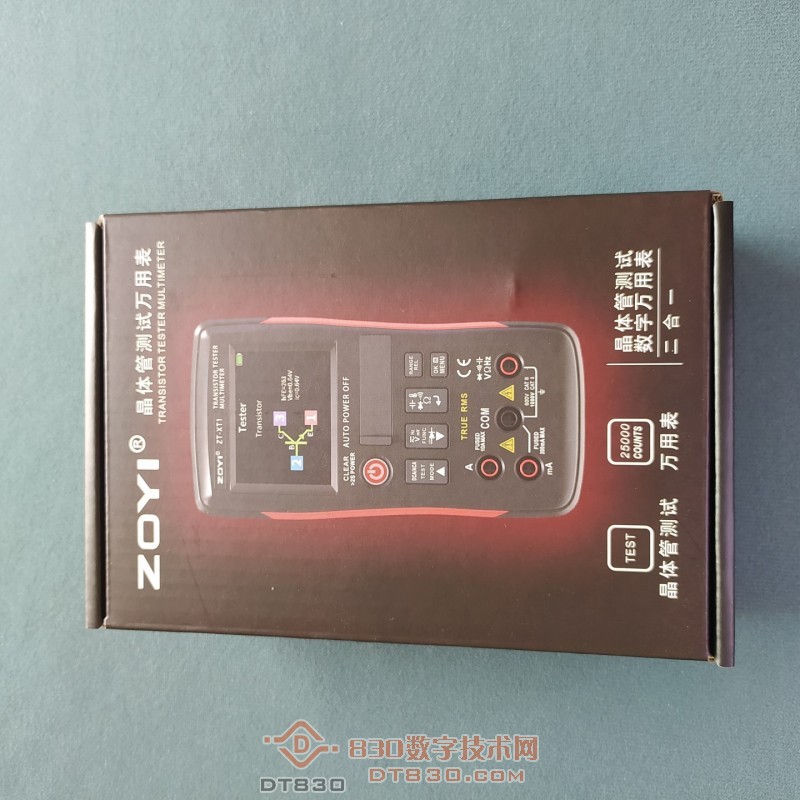

这是外包装盒,一如既往地色调

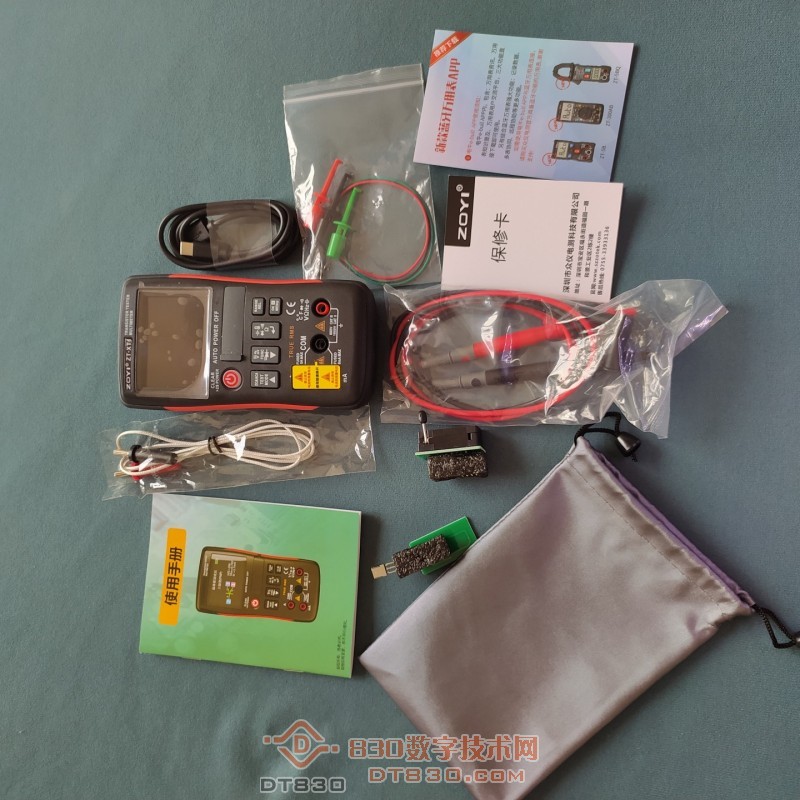

仪表及所有附件

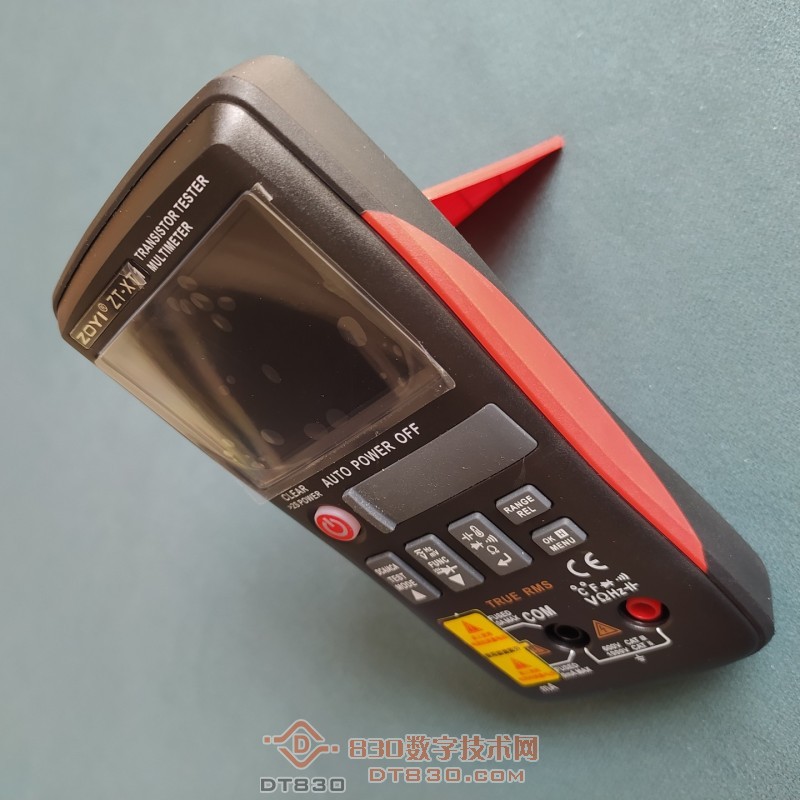

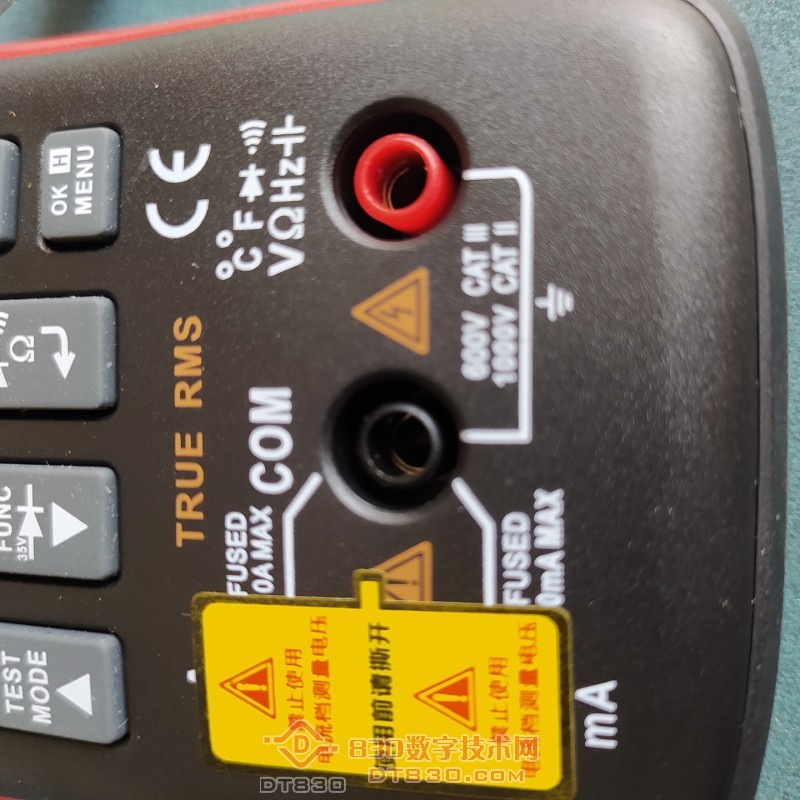

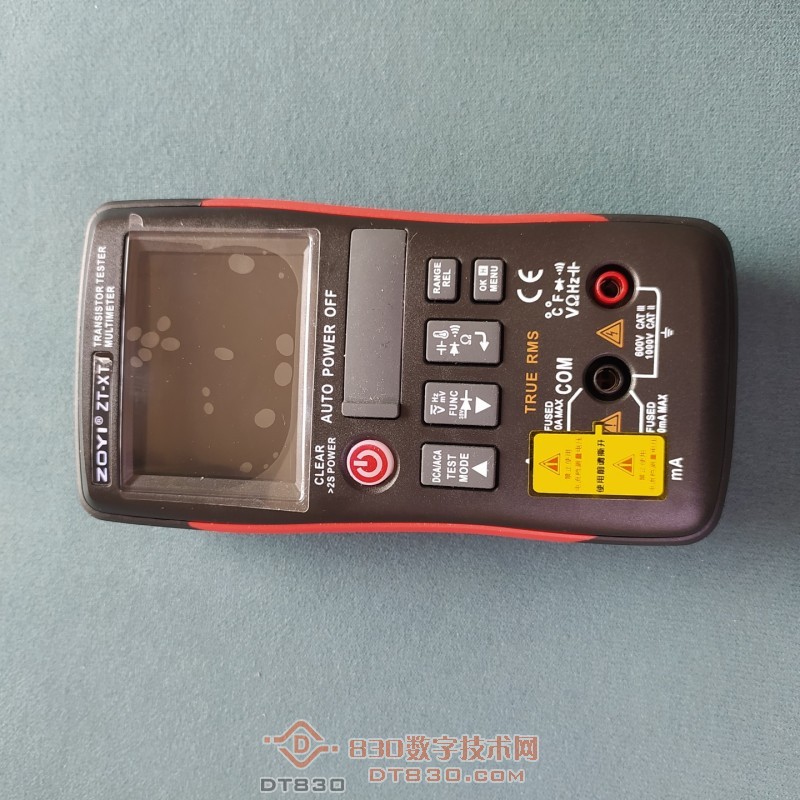

仪表主体,液晶屏下面是开关键和晶体管测试座插口,做万用表用时有硅胶盖盖住,再下面是功能键和表笔插口,电流插口由封纸贴住,以引起用户重视

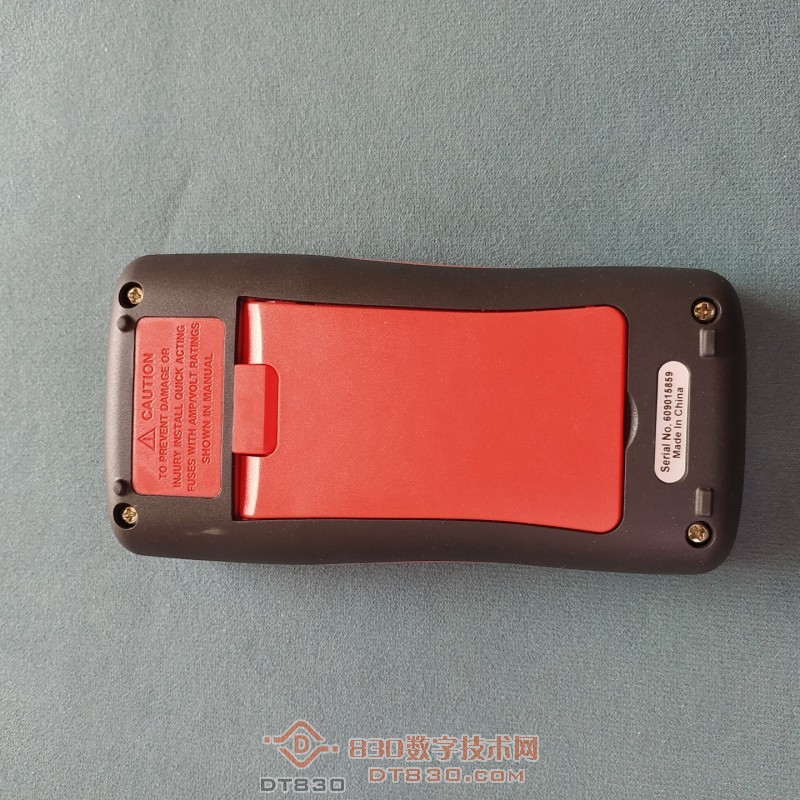

背面,大红色的支架

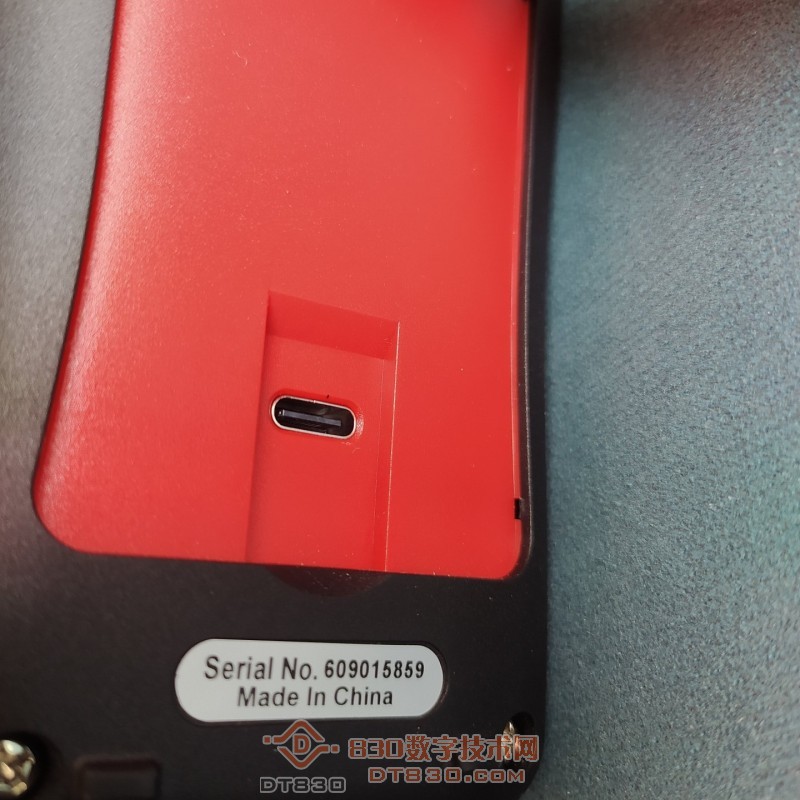

支架里隐藏着TYPE-C插口,用以充电和数据传输


打开支架,可以立于桌面上


表体尺寸149*76*33.5

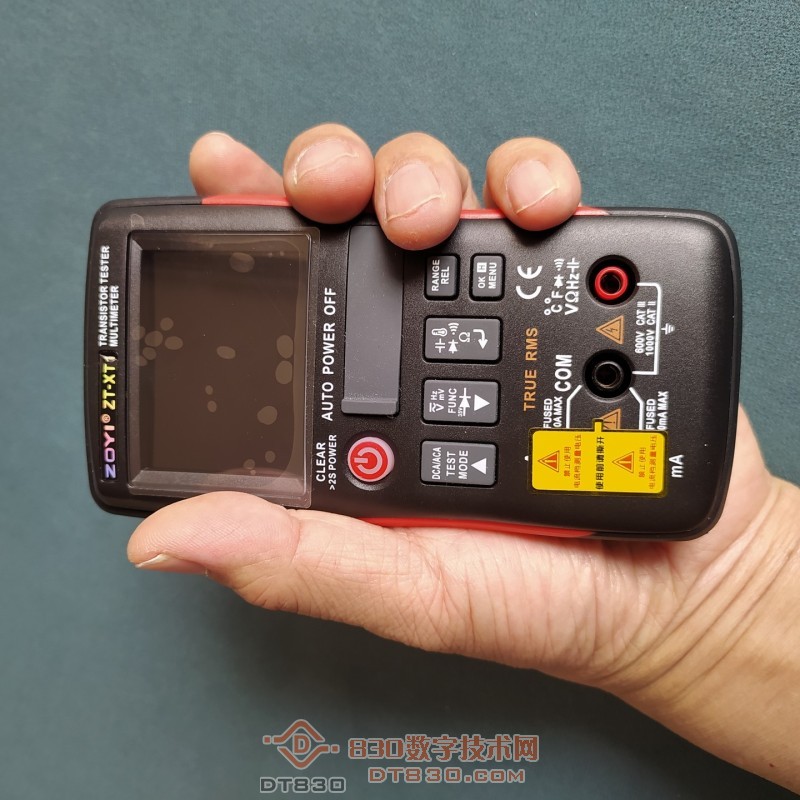

用手握住刚刚好


下端的插口

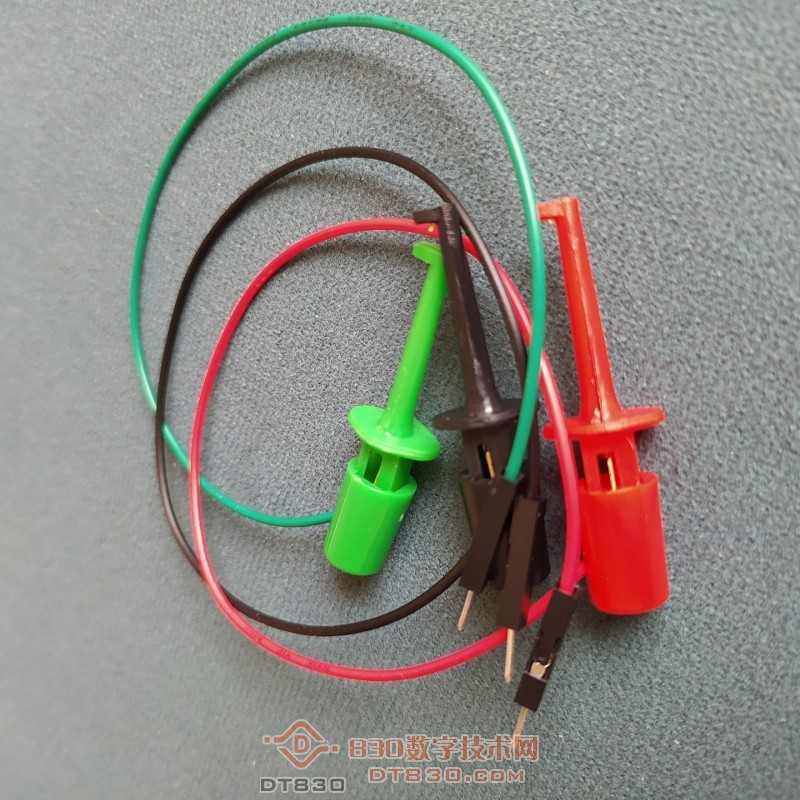

红黑绿三条测试勾,用于不能插入测试座的大型元器件测试

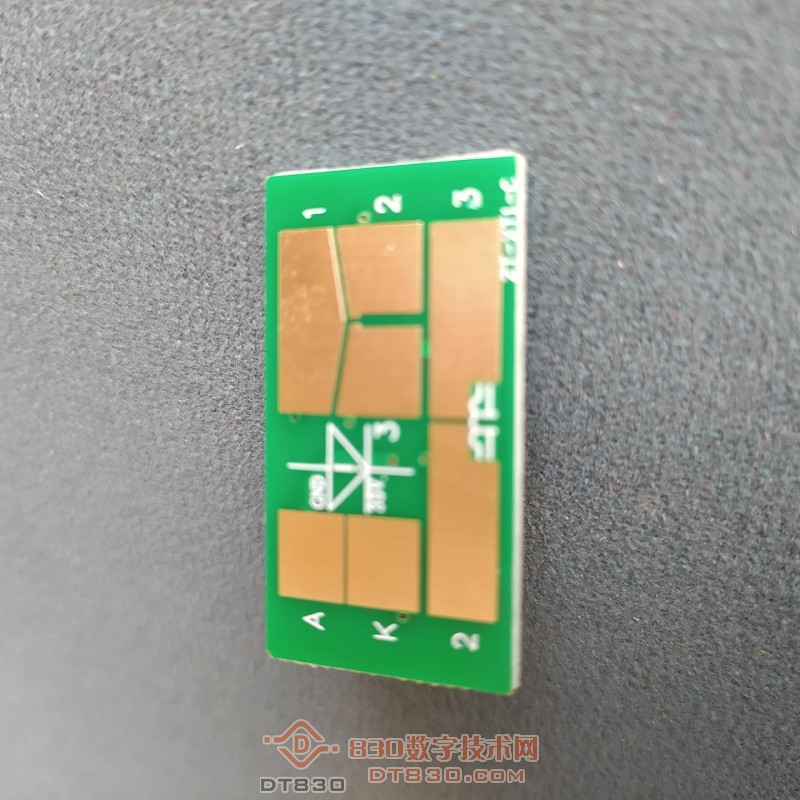

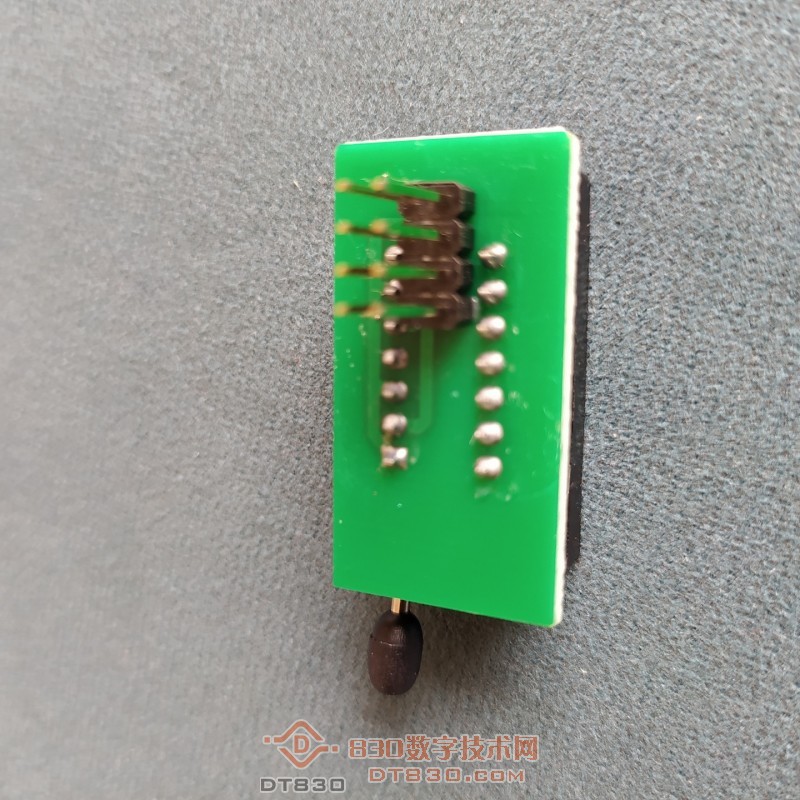

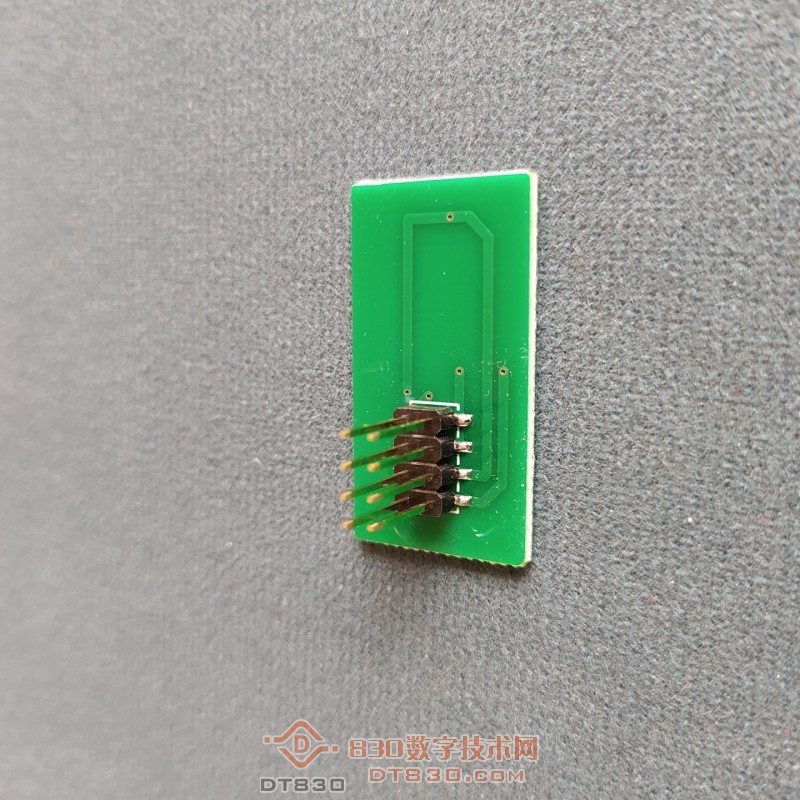

贴片原件测试转接板


背面

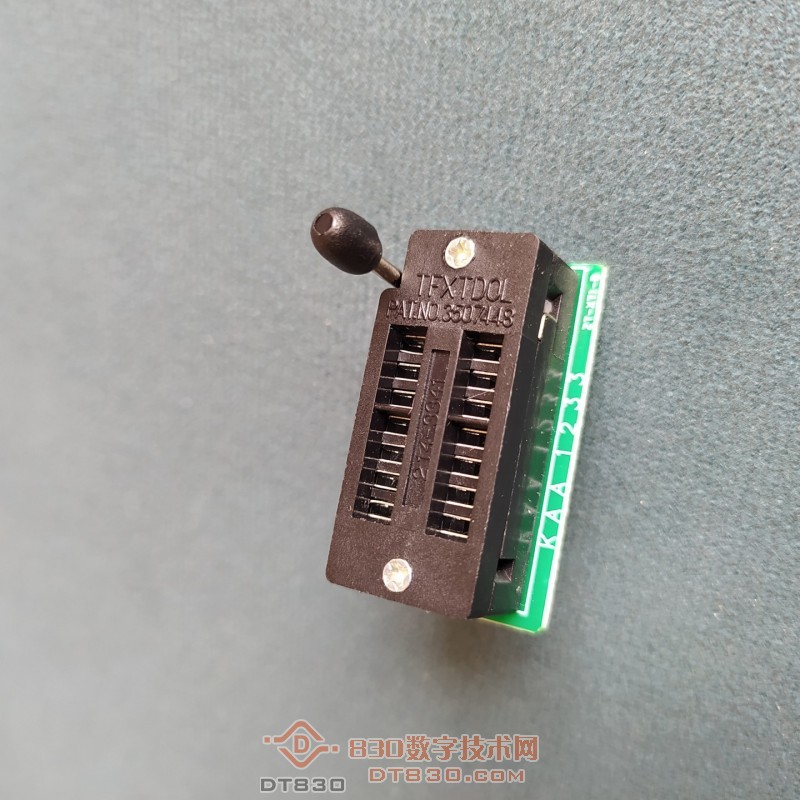

测试架,用于带引脚的元件测试


背面

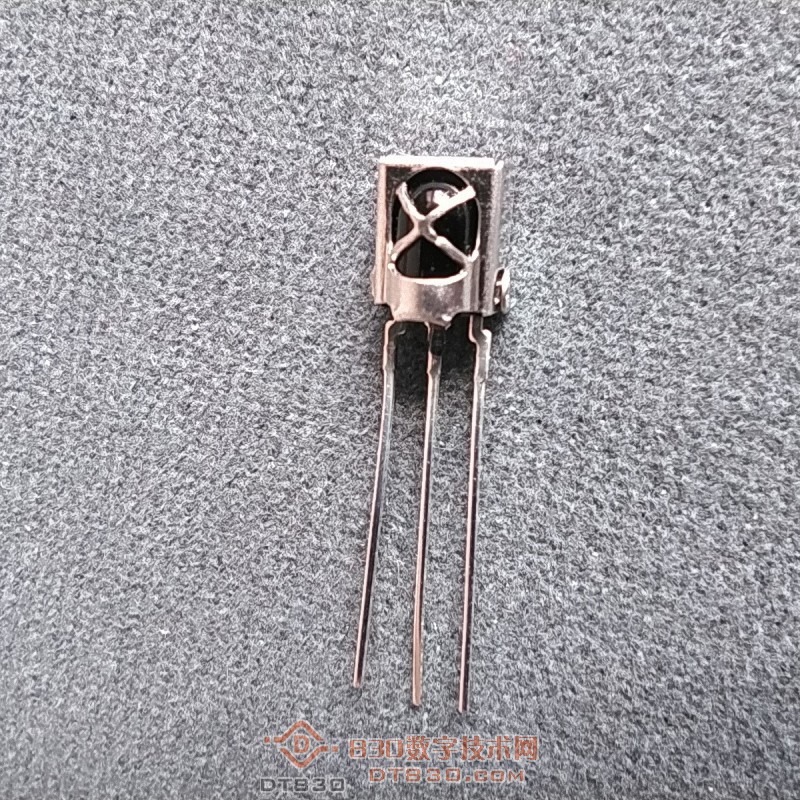

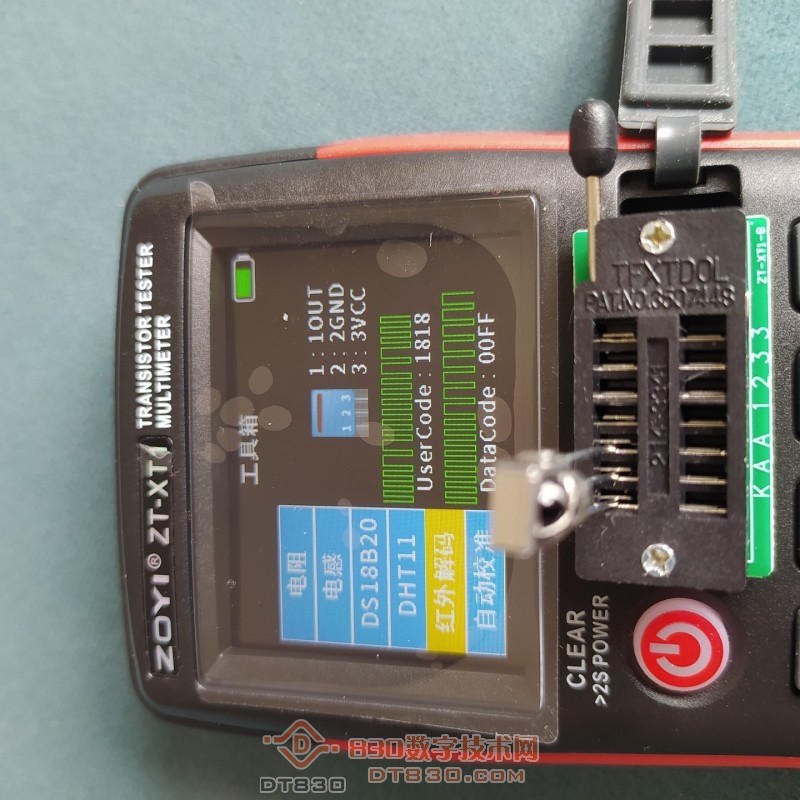

红外接收管

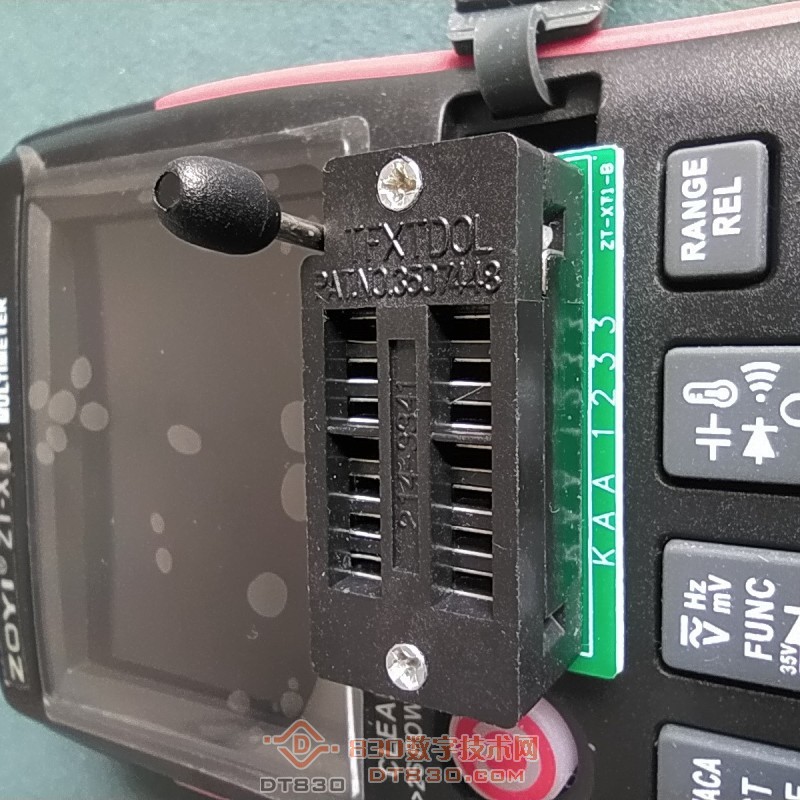

测试架插到仪表上的样子

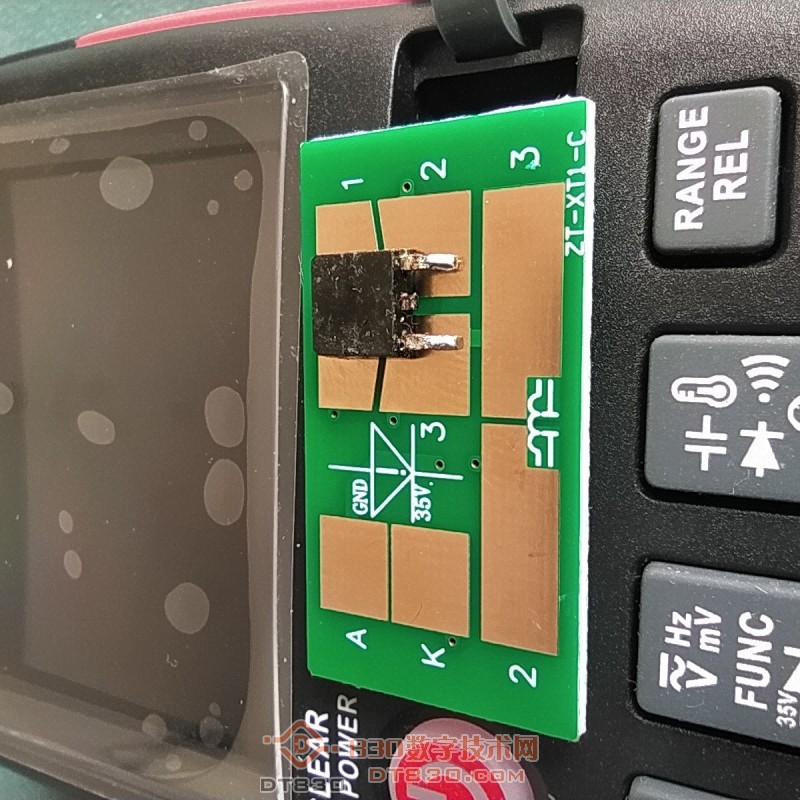

贴片元件测试架插在仪表上的样子


底座

二、简单测试

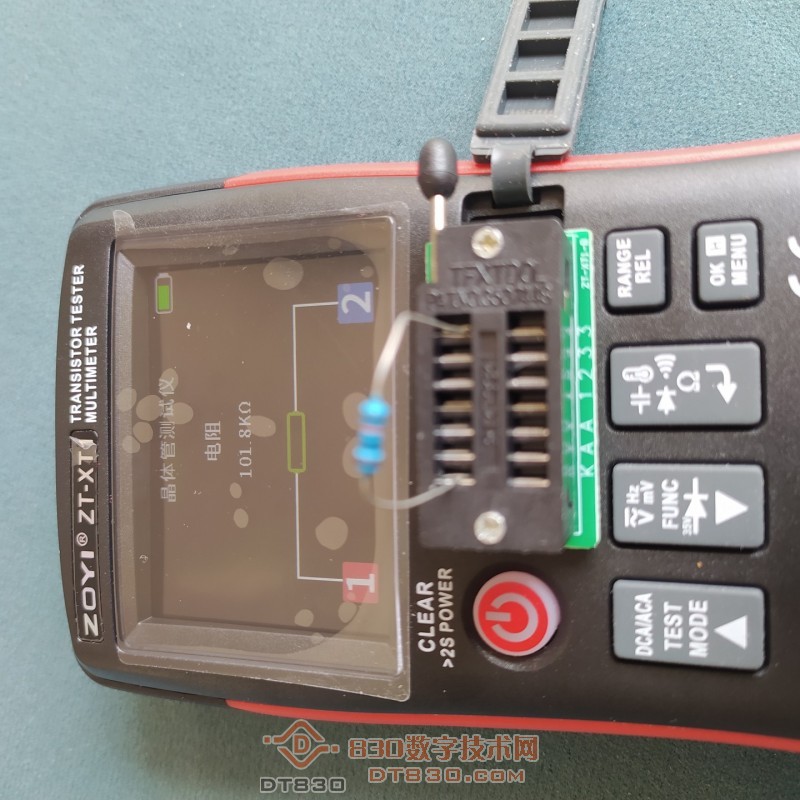

插入一个电阻

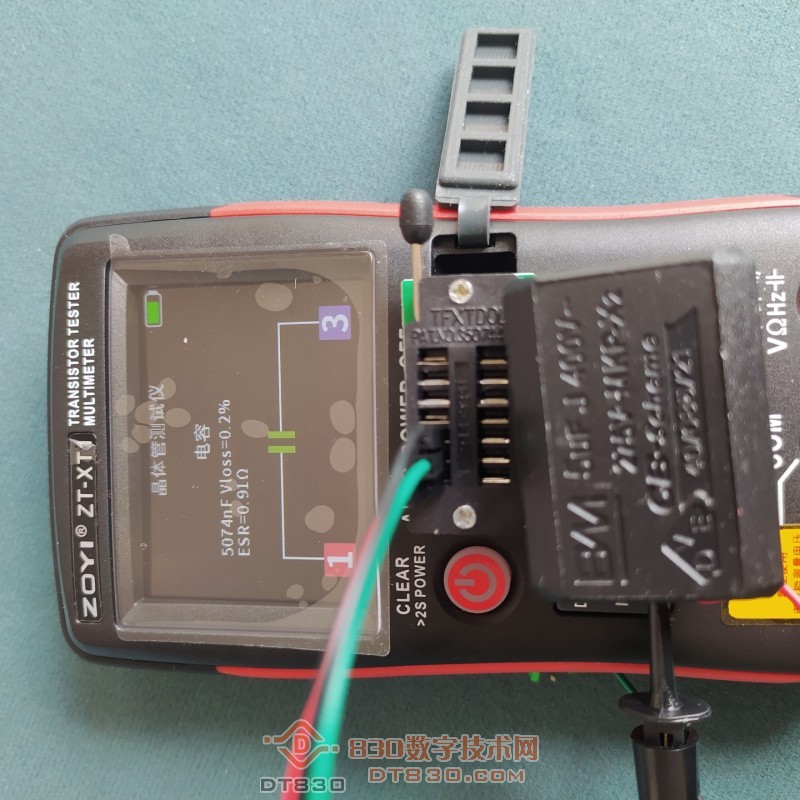

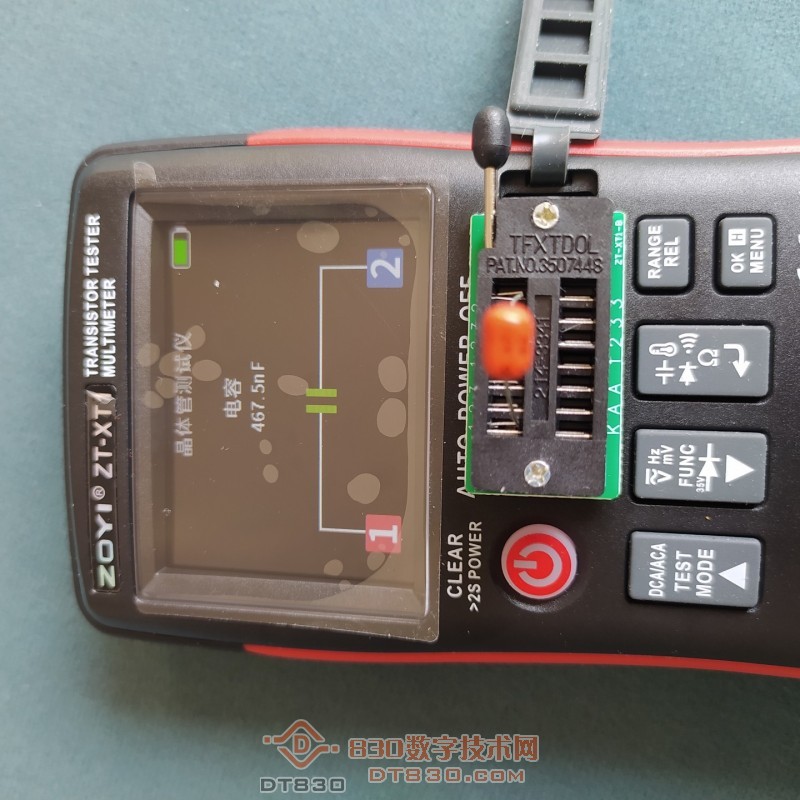

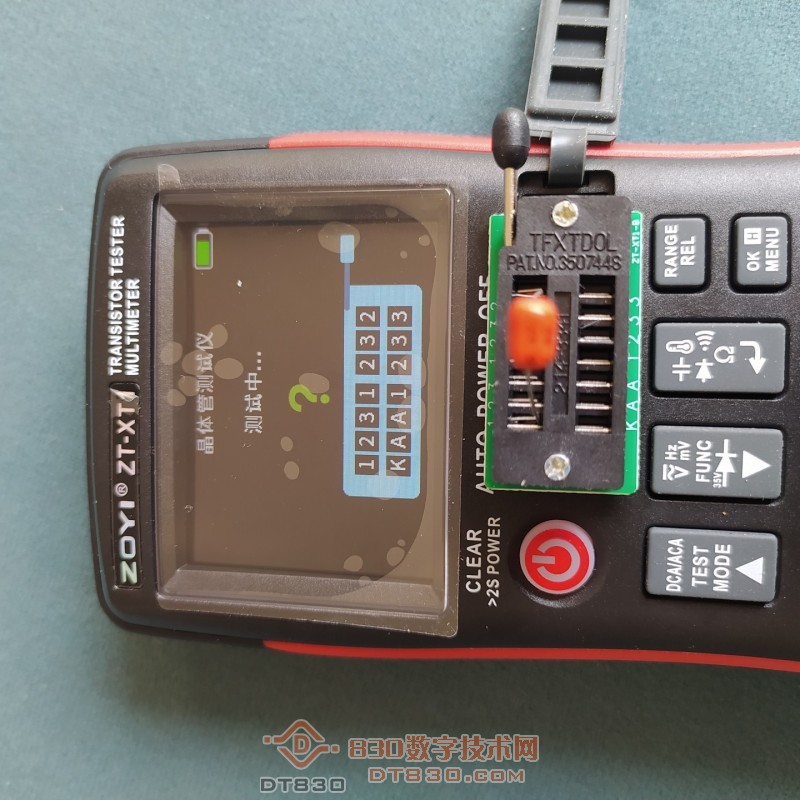

插入一个电容,短按测试键,显示测试中……


测试结果

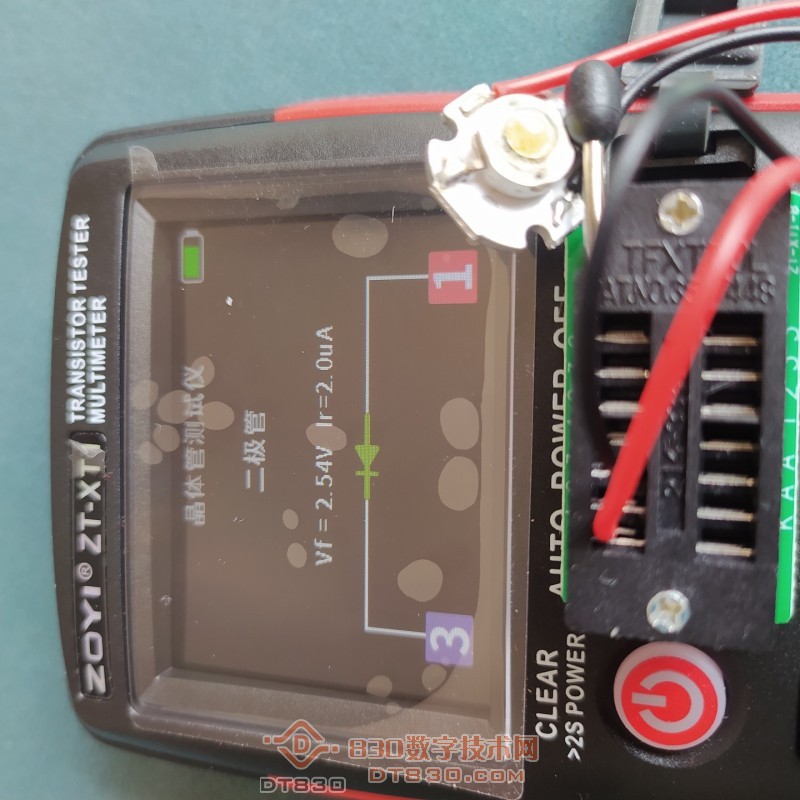

测一个LED灯珠


测一个 电磁炉的电容

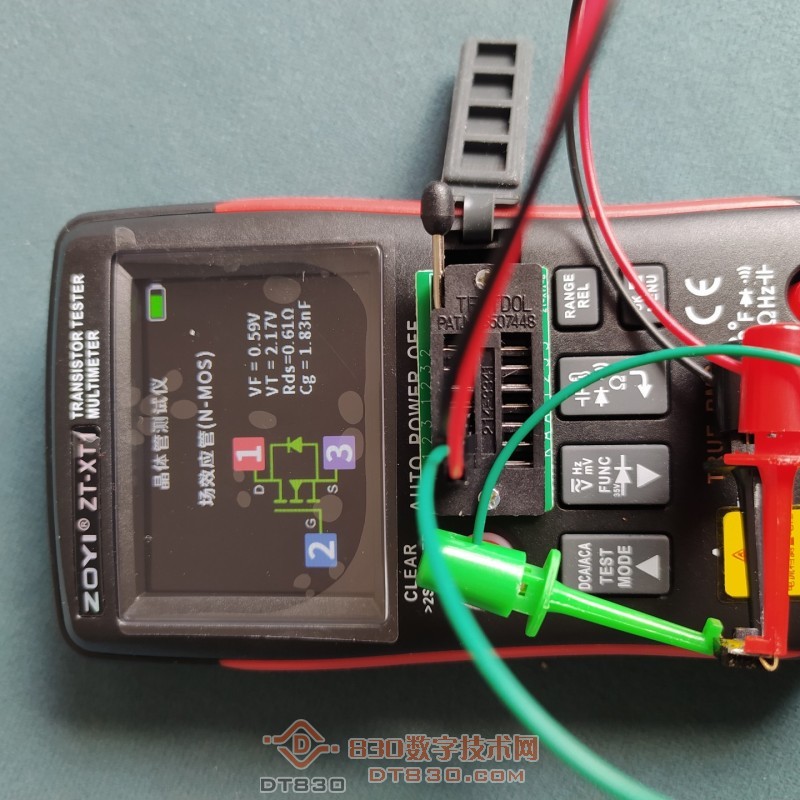

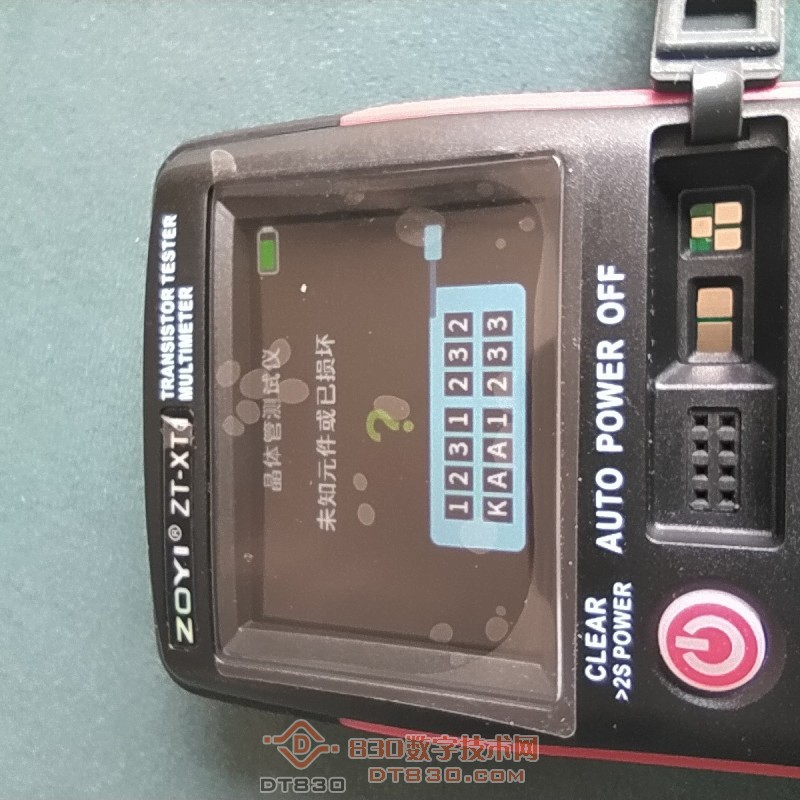

测一个场效应管

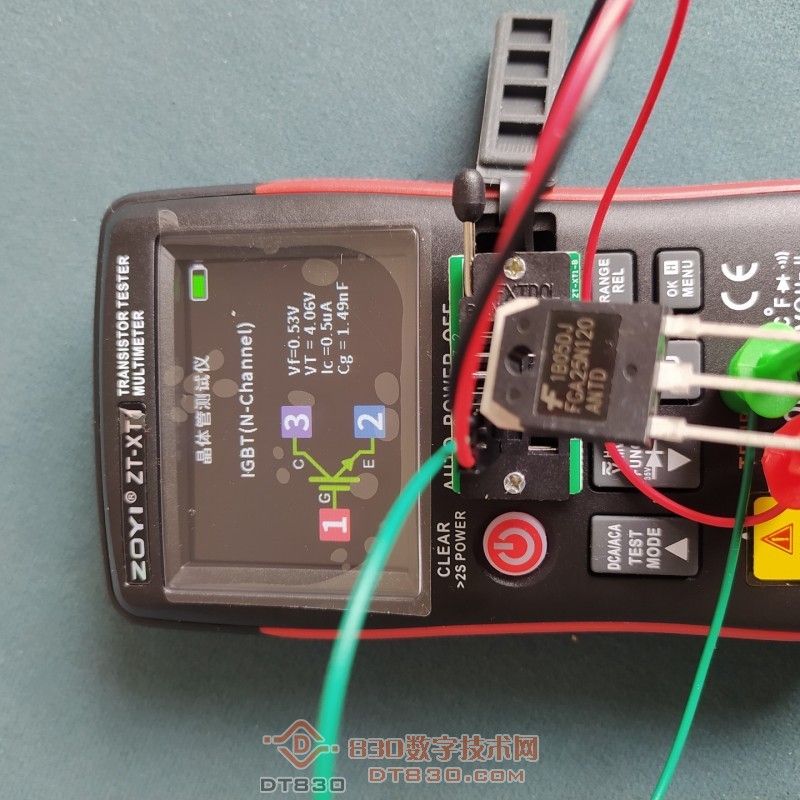

测一个电磁炉的IGBT管


测电视遥控器的发射波形

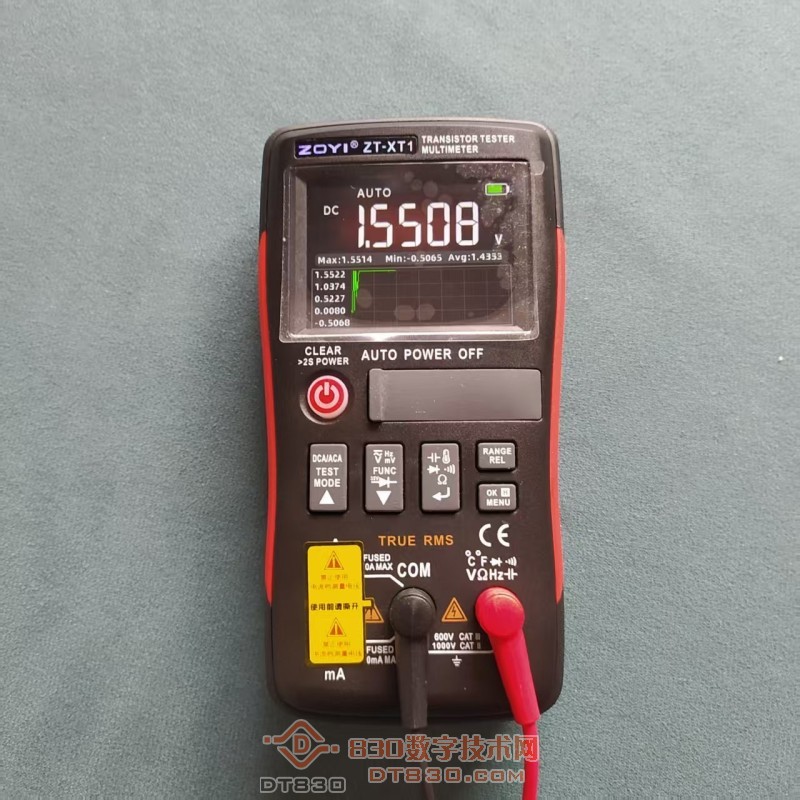

万用表电压功能,测一节5#电池

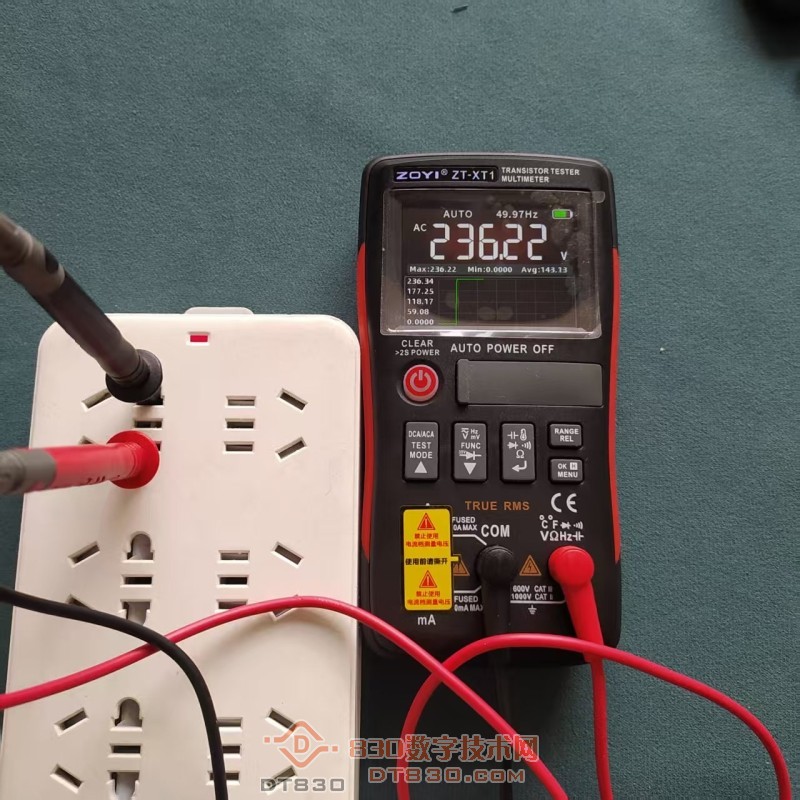

测交流市电

三、拆机
打开后盖

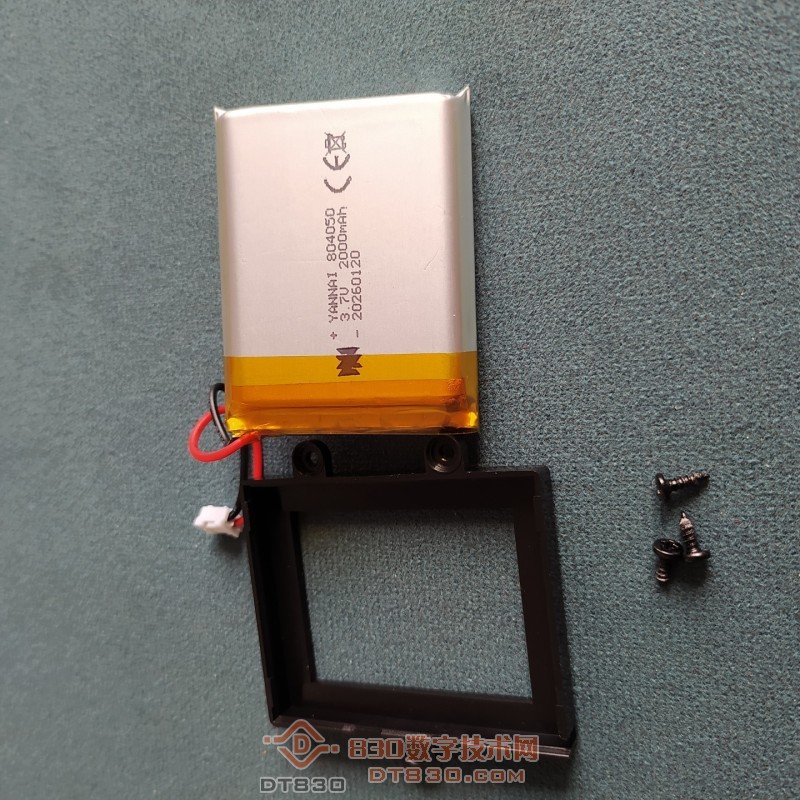

2000mah软包电池

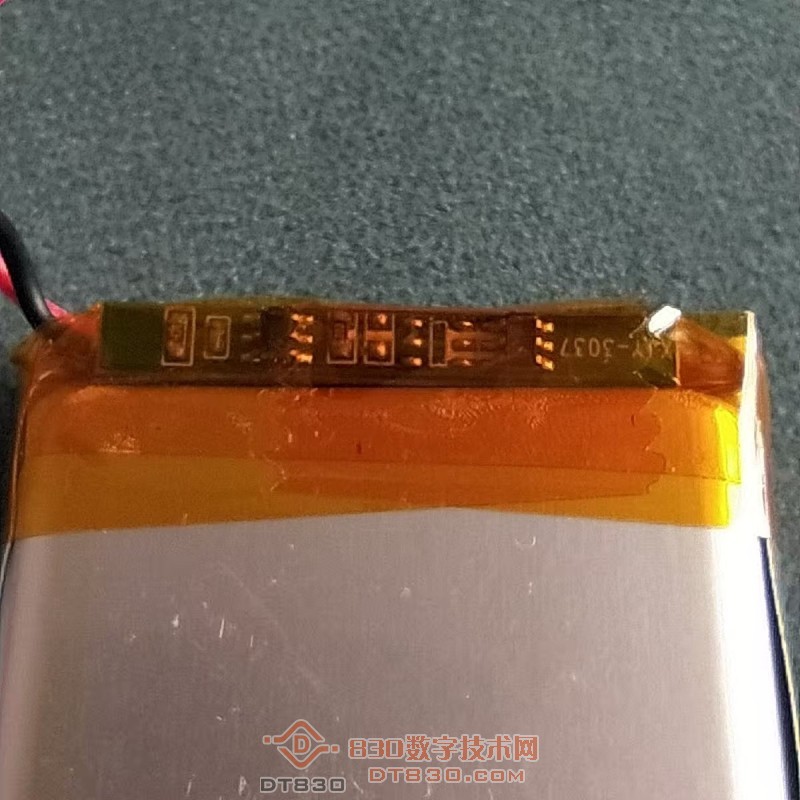

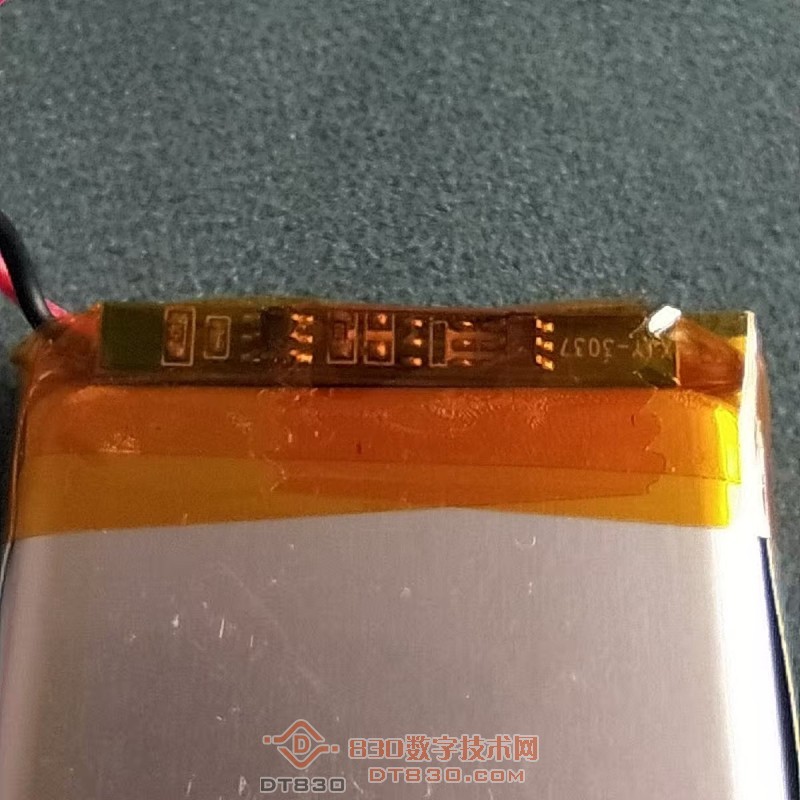

带有保护板

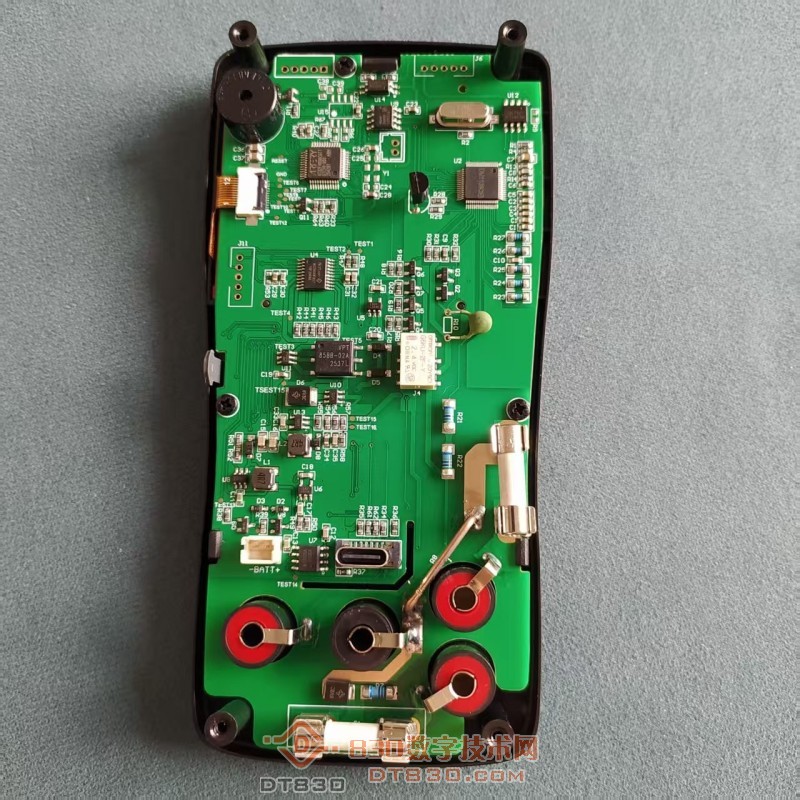

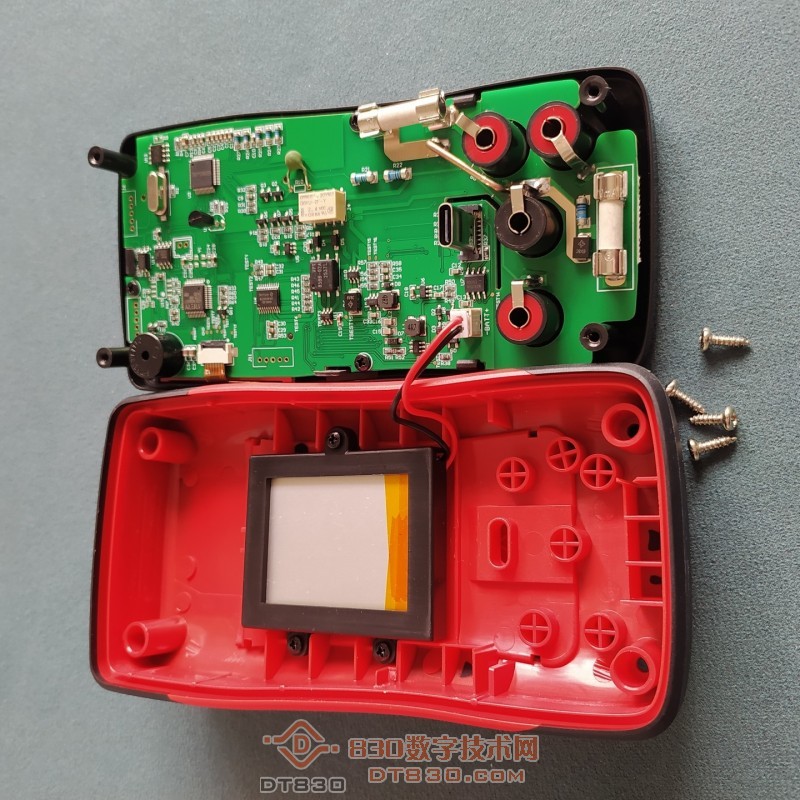

仪表PCB板,很整洁,做工不错

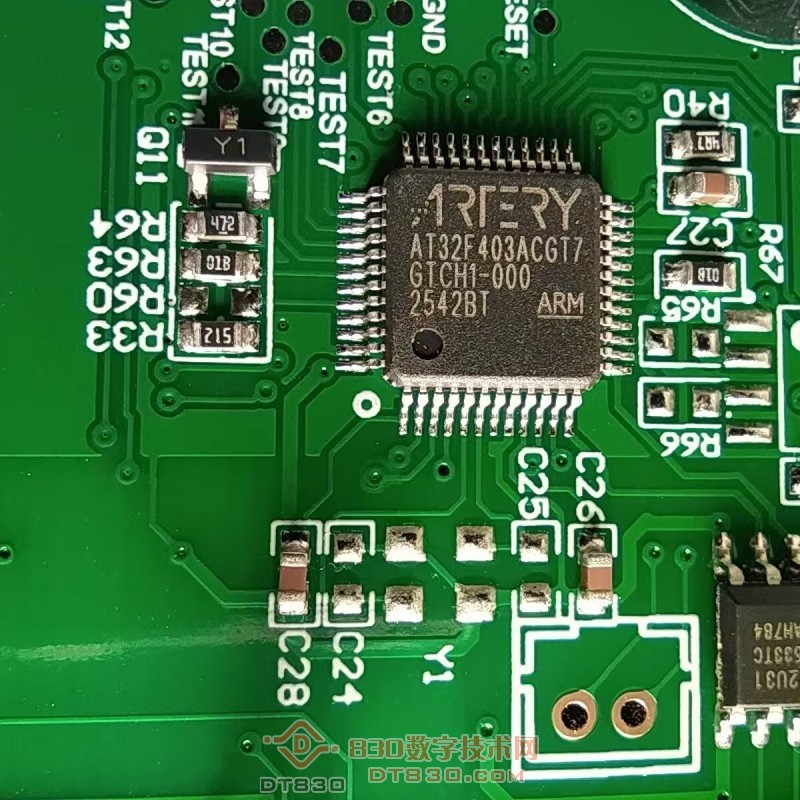

雅特力MCU微控制器芯片

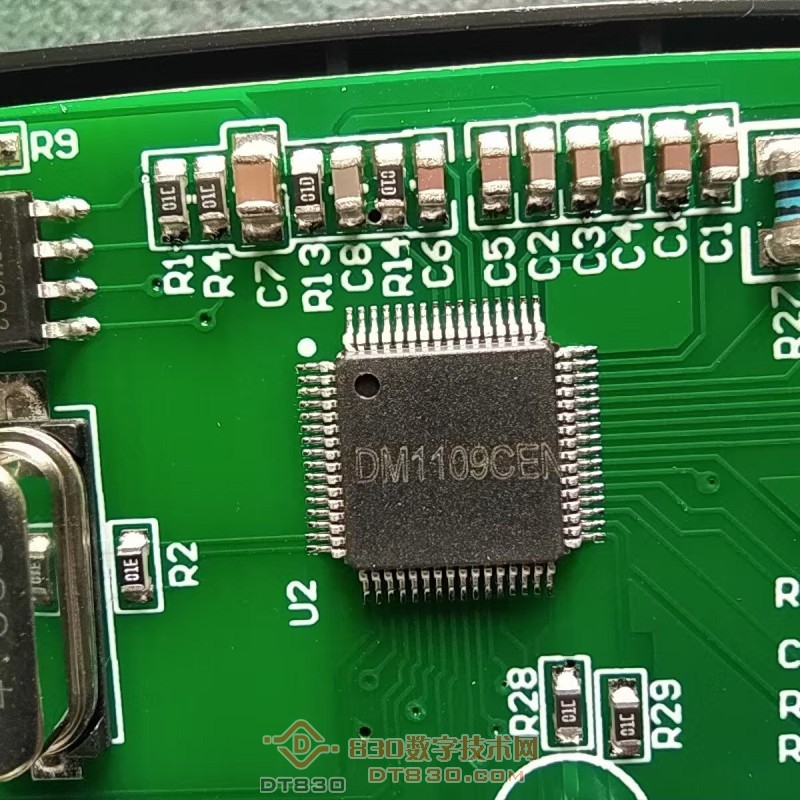

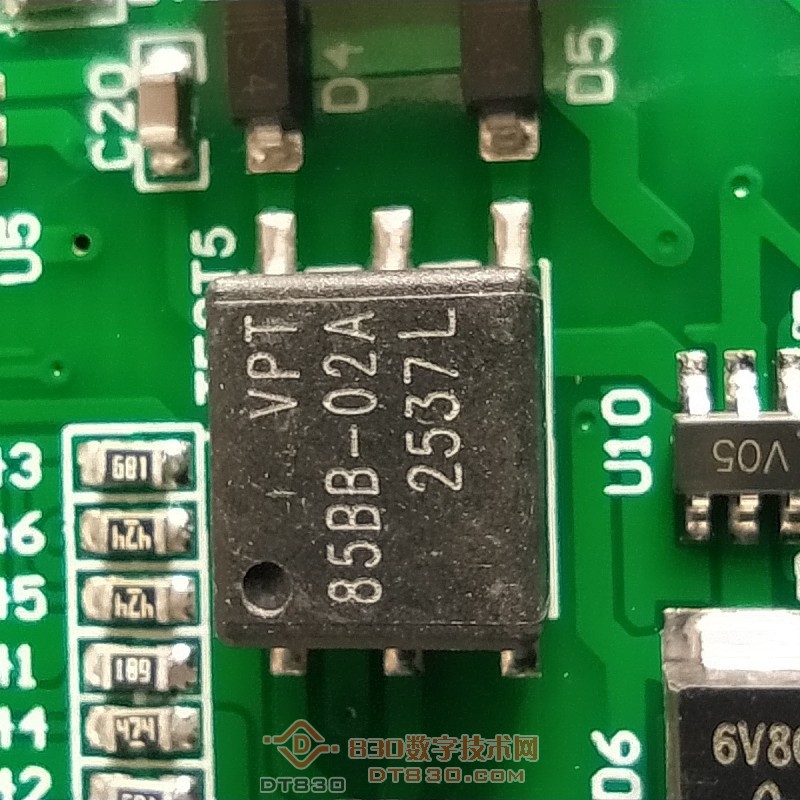

1109芯片

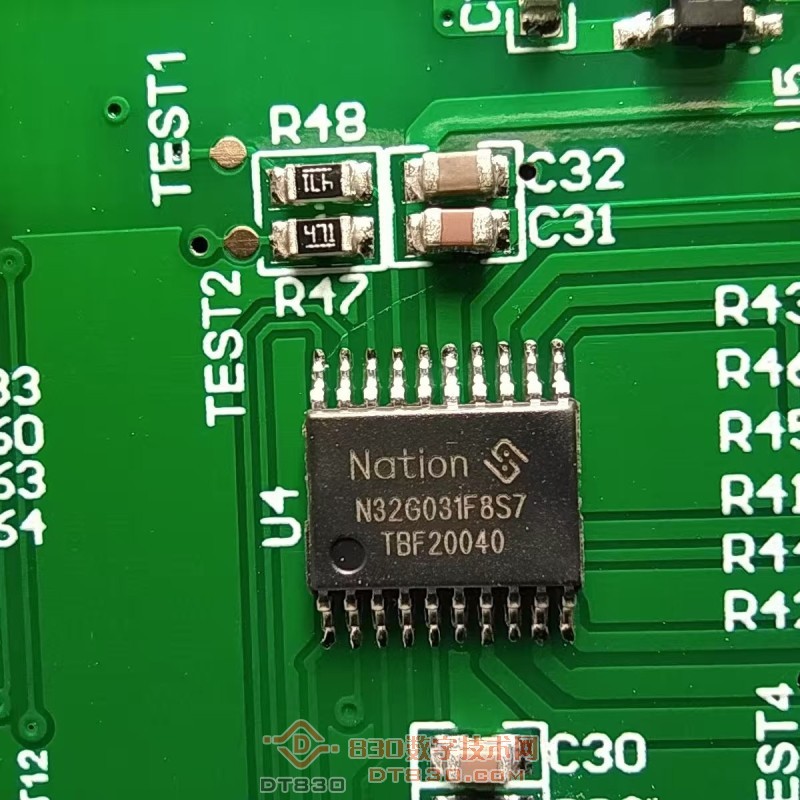

N32G031F8S7微控制器MCU单片机芯片

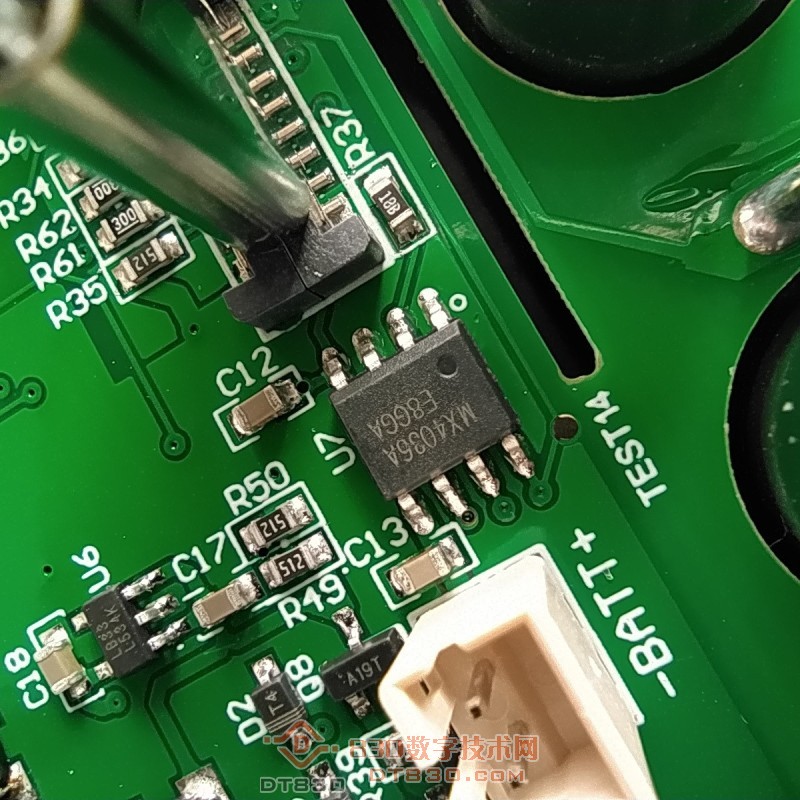

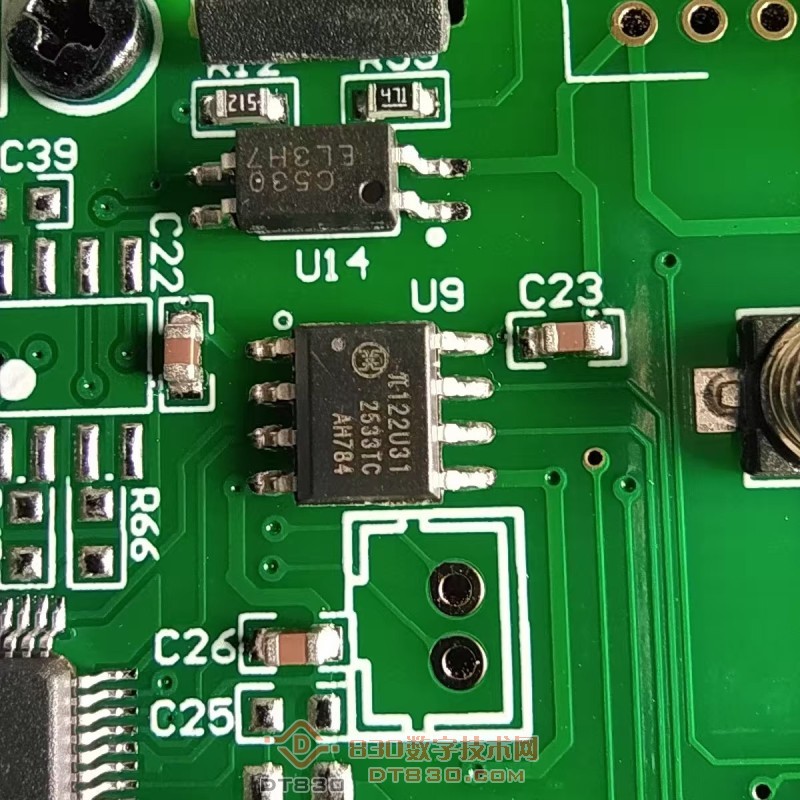

MX4036 1A线性锂电池充电芯片

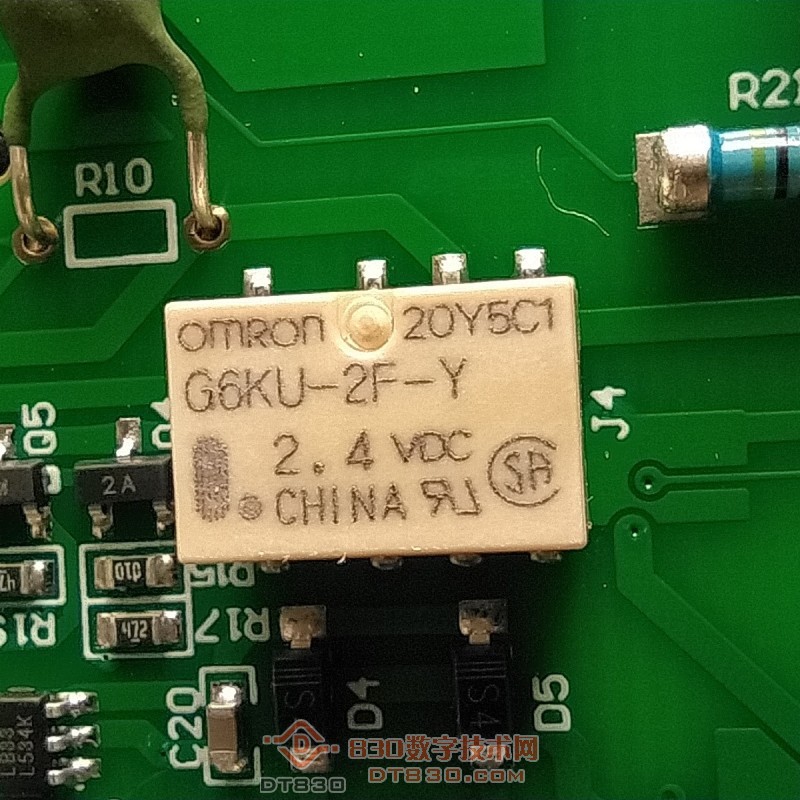

继电器

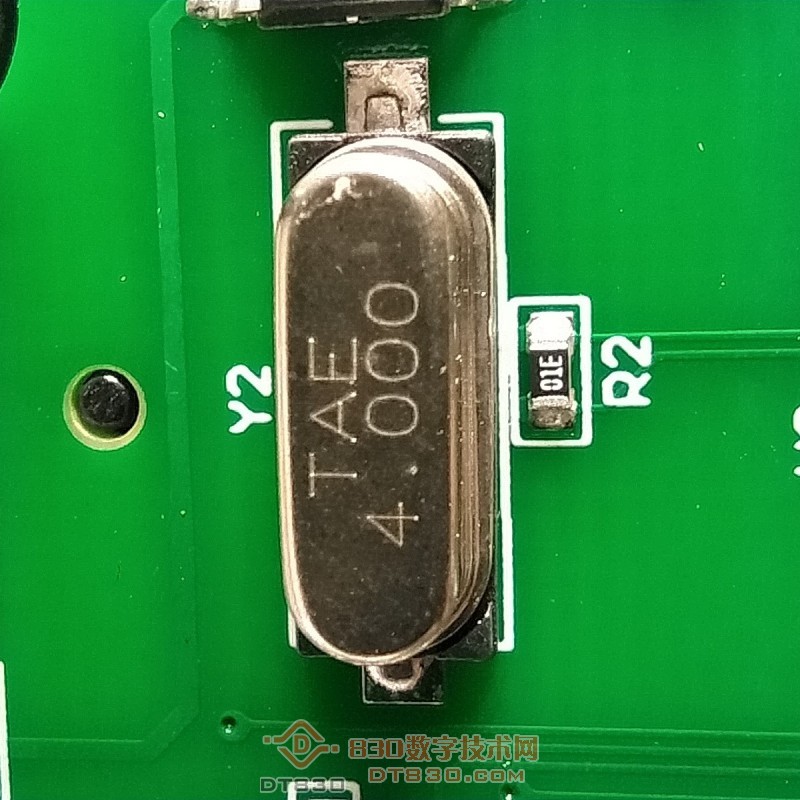

4.000兆晶振

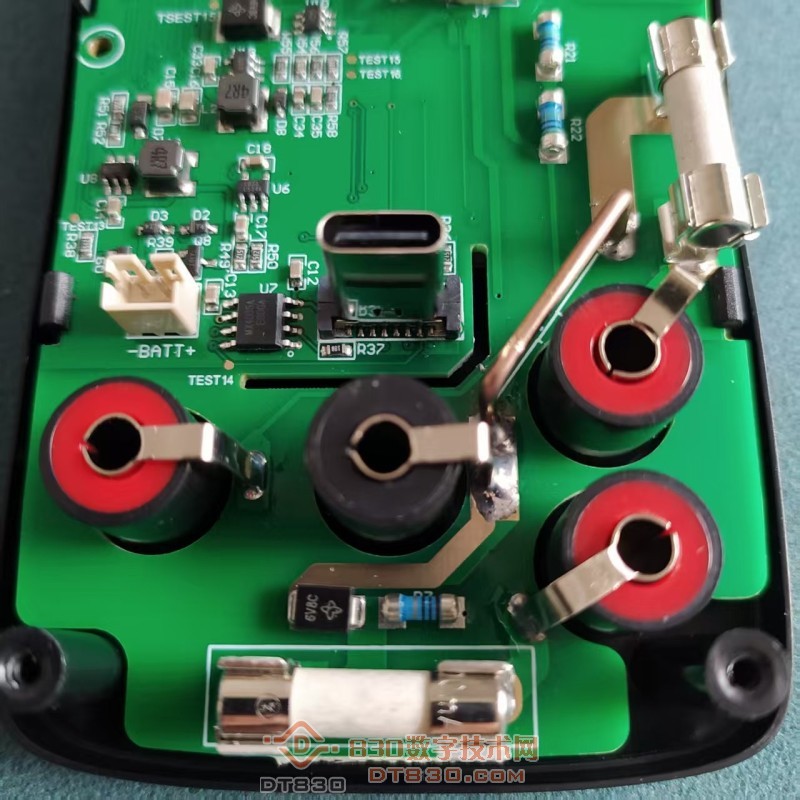

表笔插口及两个熔断器


PCB板按键面

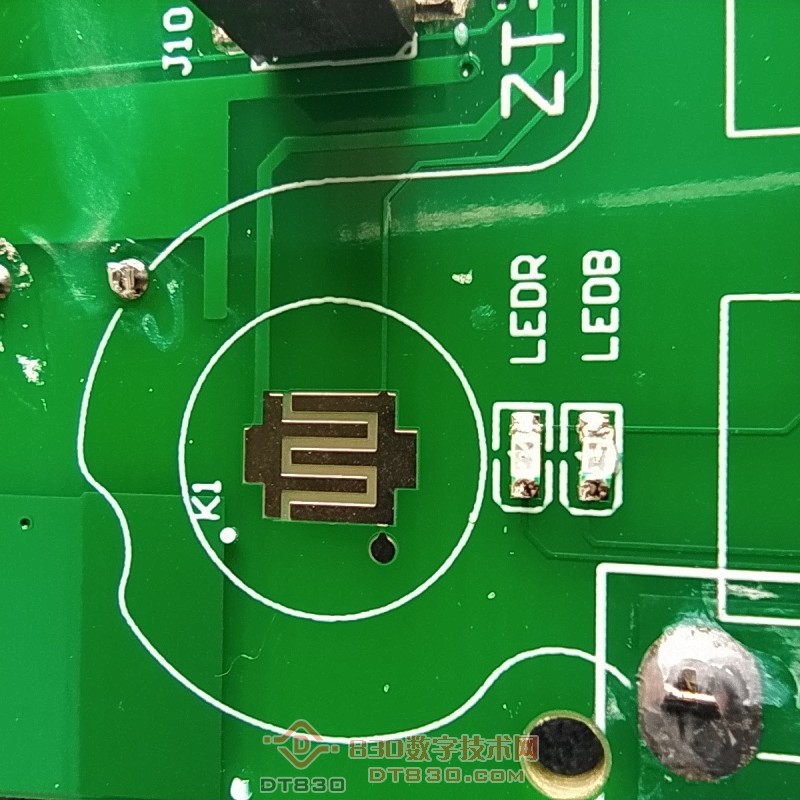

电源开关键和LED指示灯

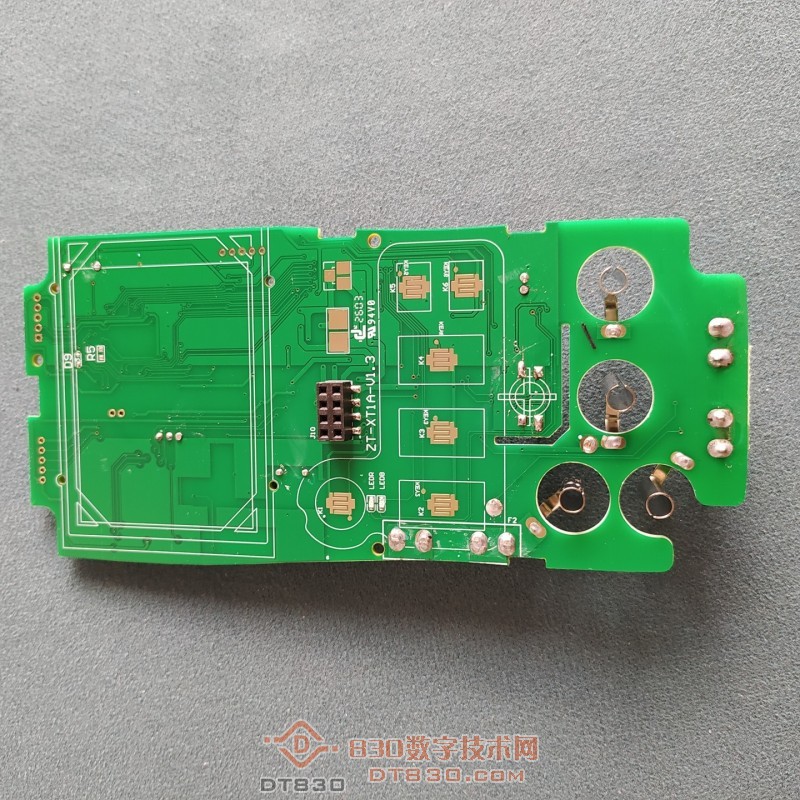

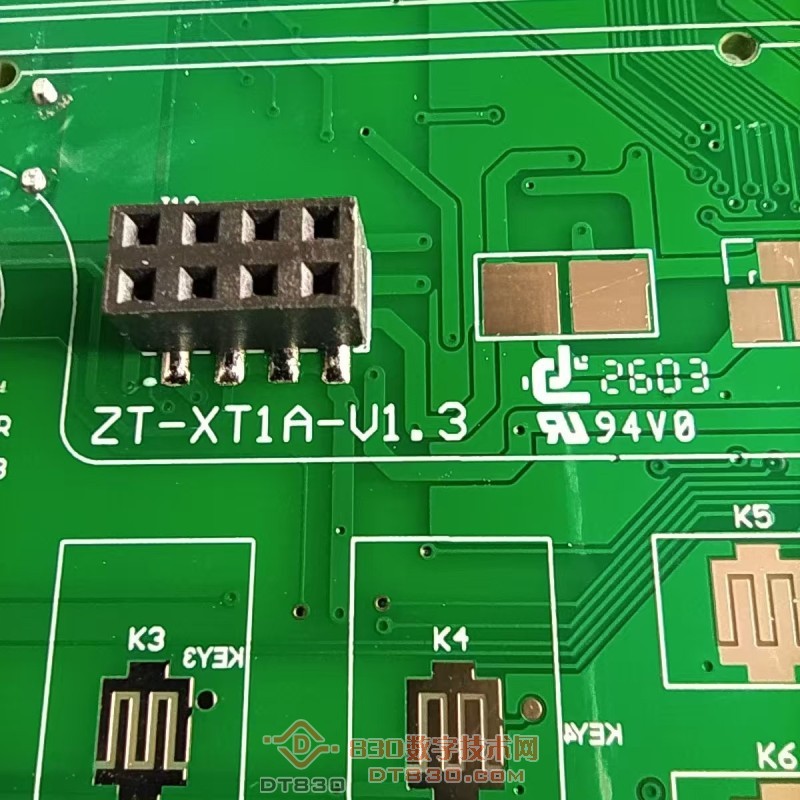

板号

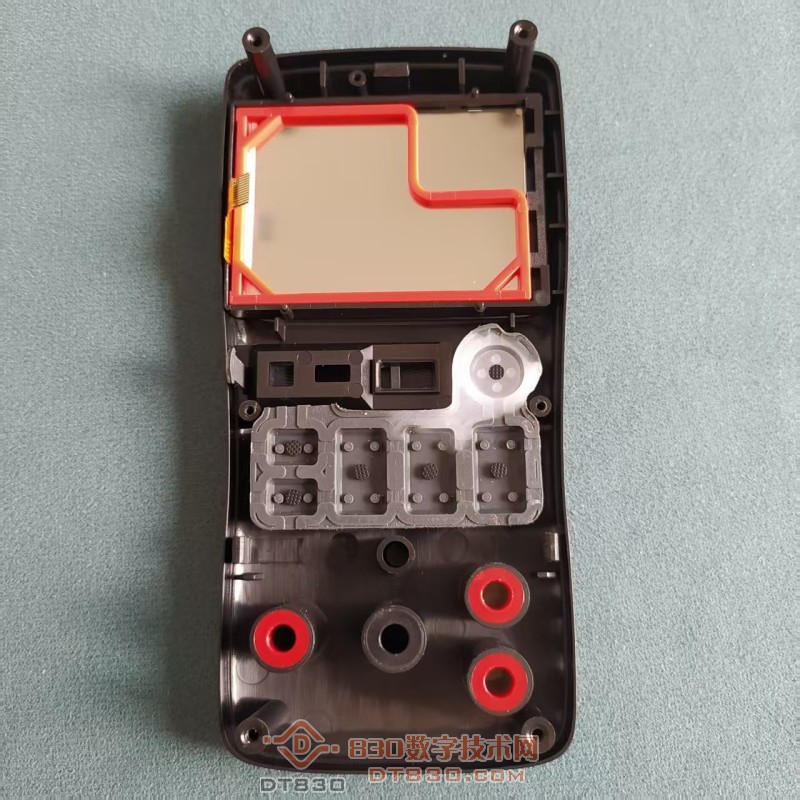

仪表正面板背面

分享完毕,感谢大家观赏!
