VICTOR DT1000 四位半万用表

         正如房有亮坛友所说，近期没有新表玩就折腾古董表吧
          DT1000够老的了，90年代初期的产品，用的ICL7129芯片，用现在的眼光看电路也是够复杂的了，直流和交流电压分压器由0.05级精密网络电阻组成，这比现在很多用分立电阻来分压的电路强了很多

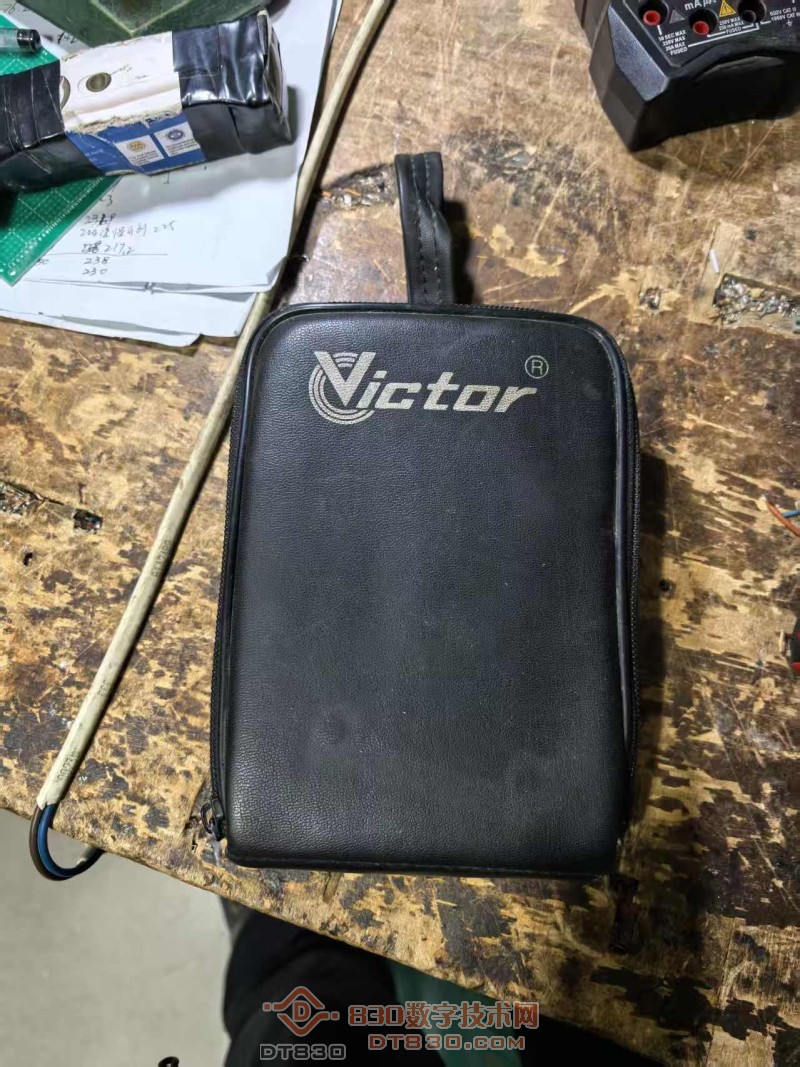

           现在欣赏内部电路 万用表皮包，虽是人造革的，但是36年过去了还是完美的

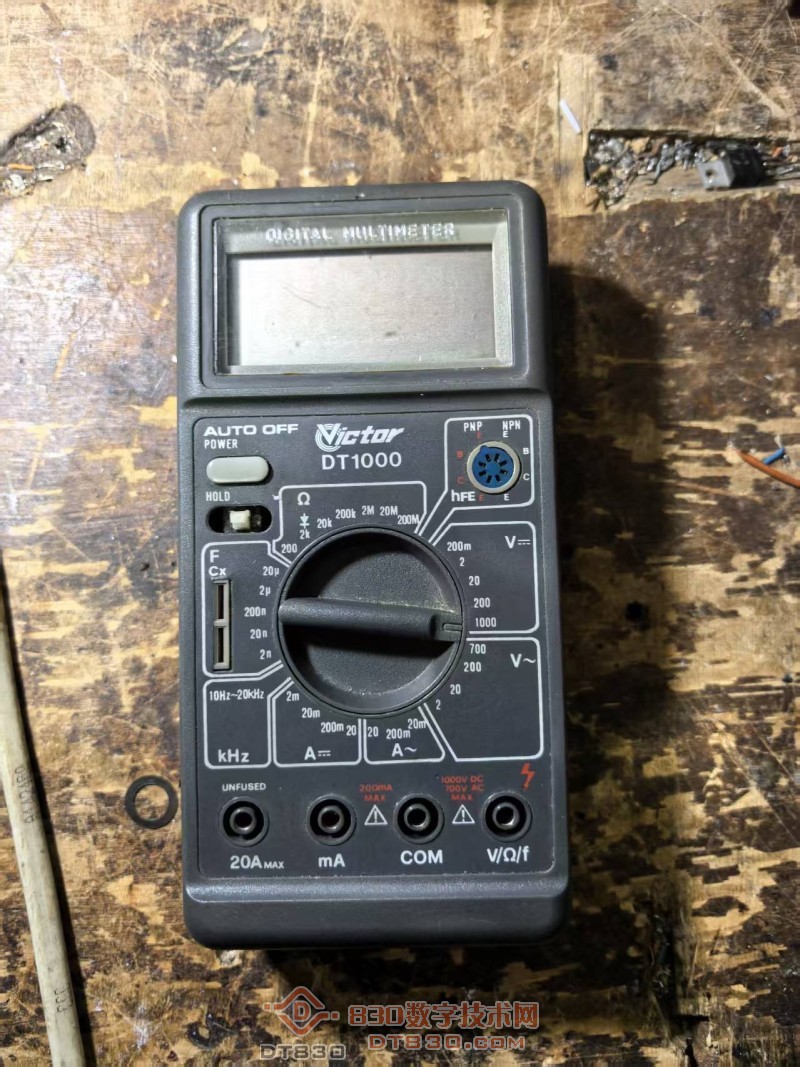

表的前面板，31个档位

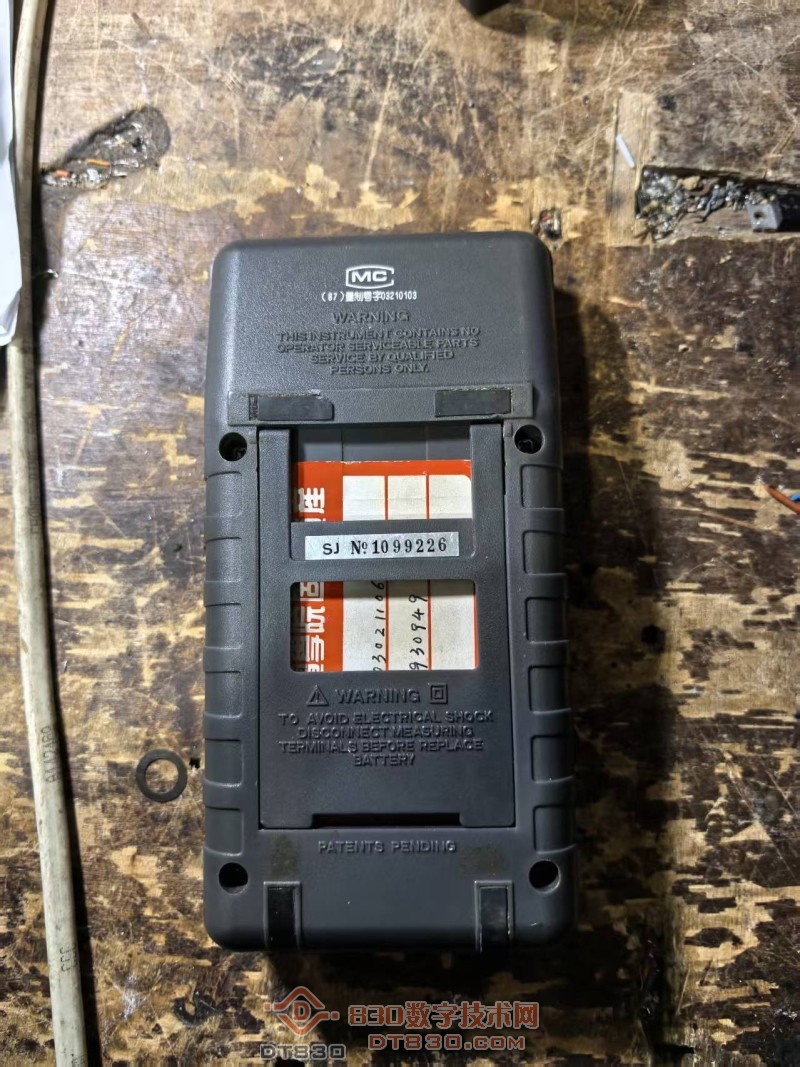

表的背面

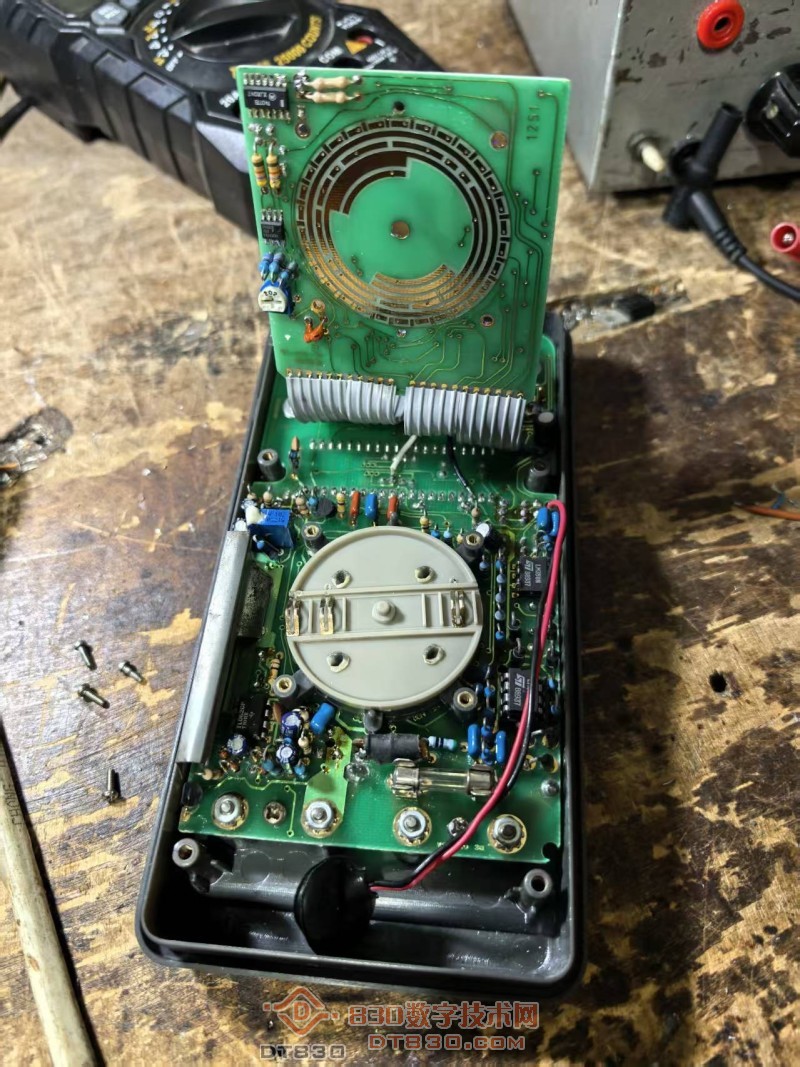

由两层电路板组成

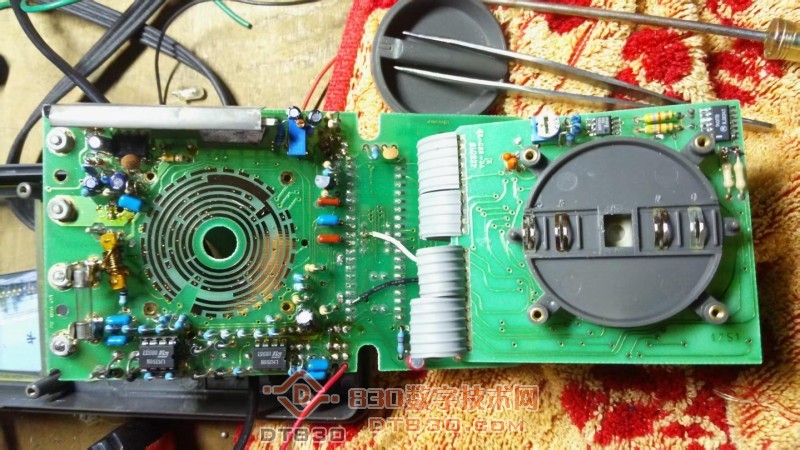

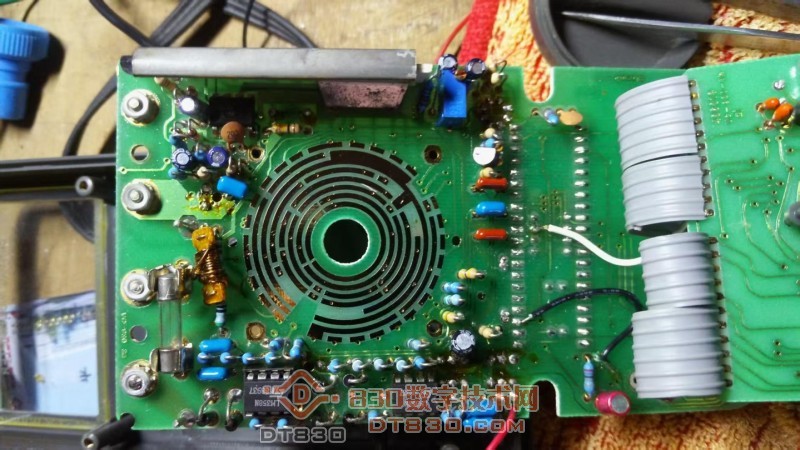

内部电路

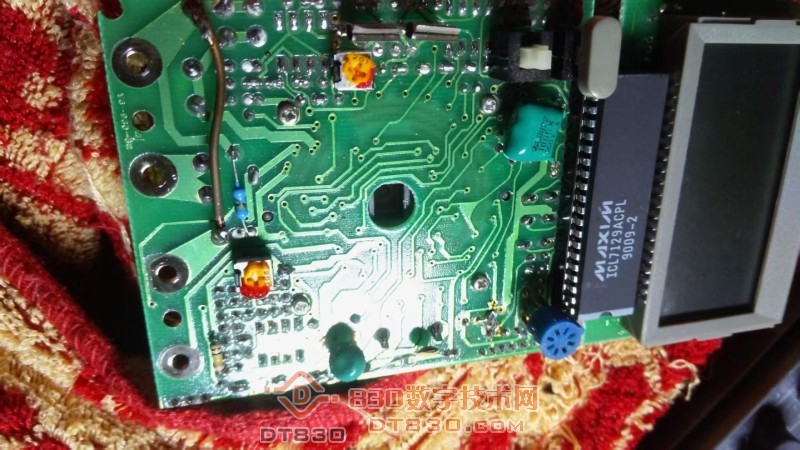

内部电路

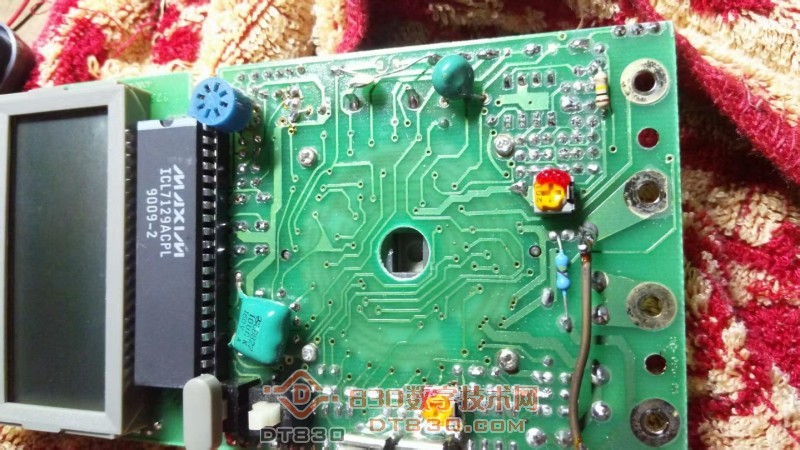

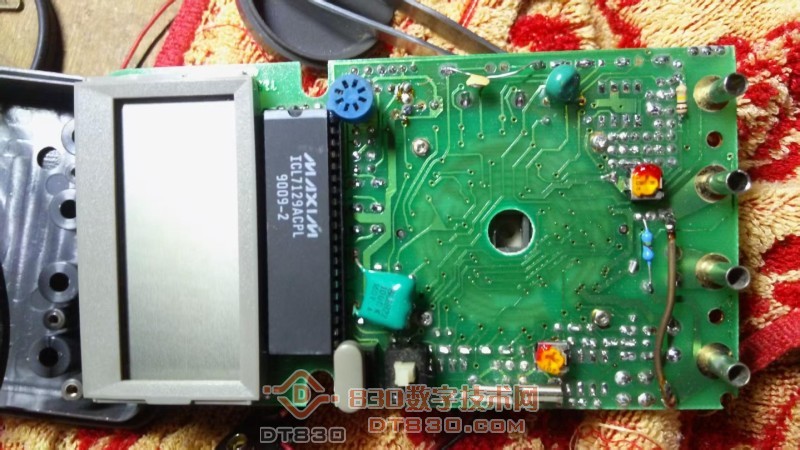

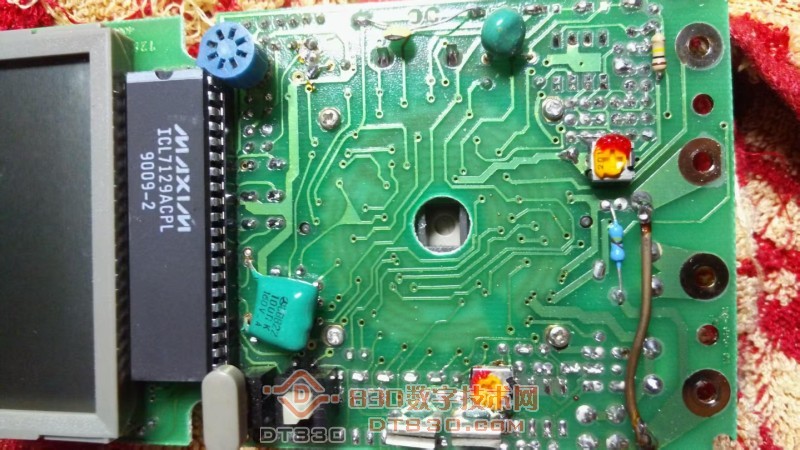

ICL7129硬芯片

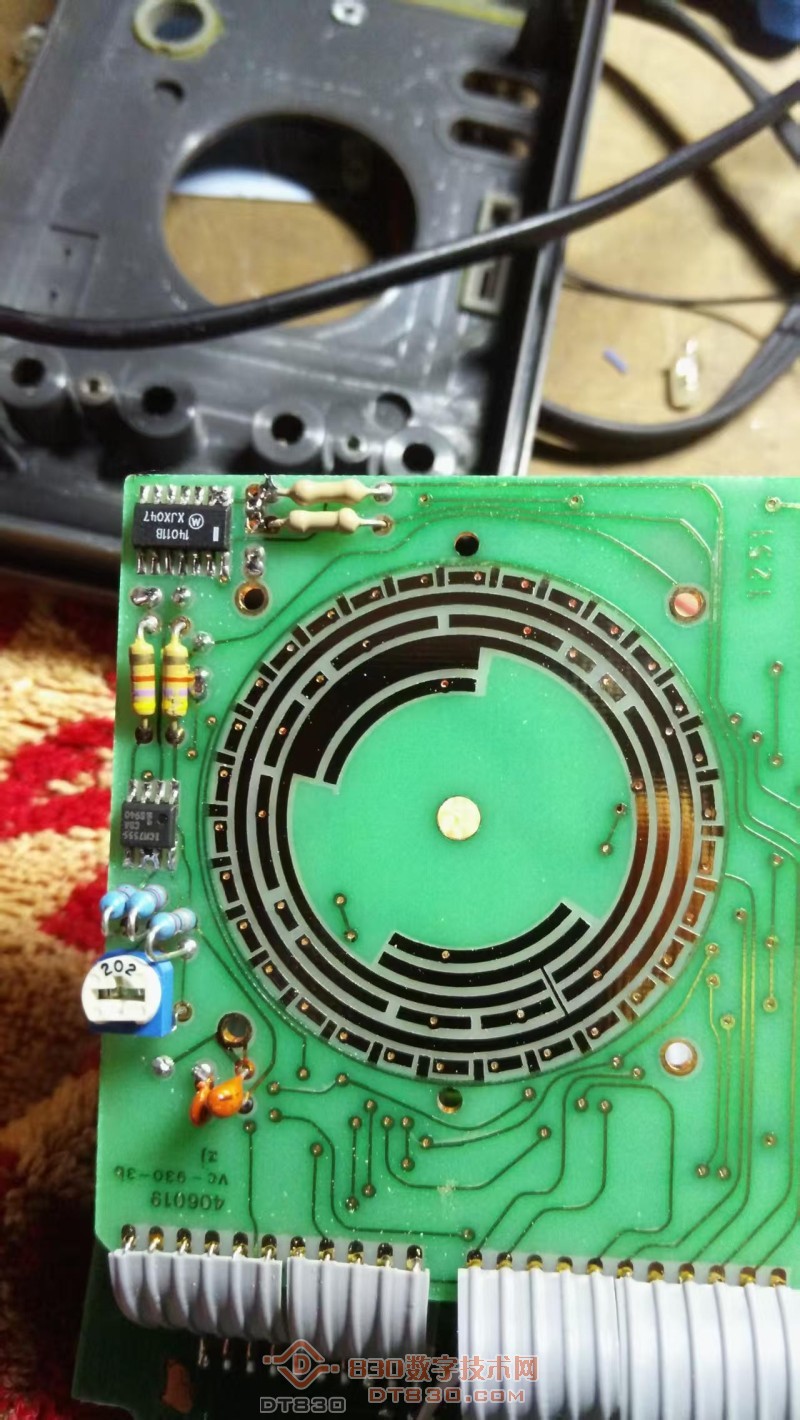

镀金触片光亮如新
这两个是普通的电位器，
100mv基准调整是精密多圈电位器

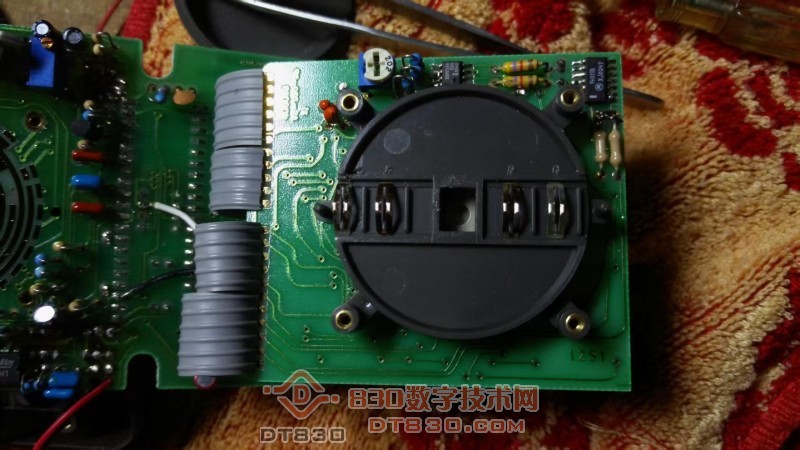

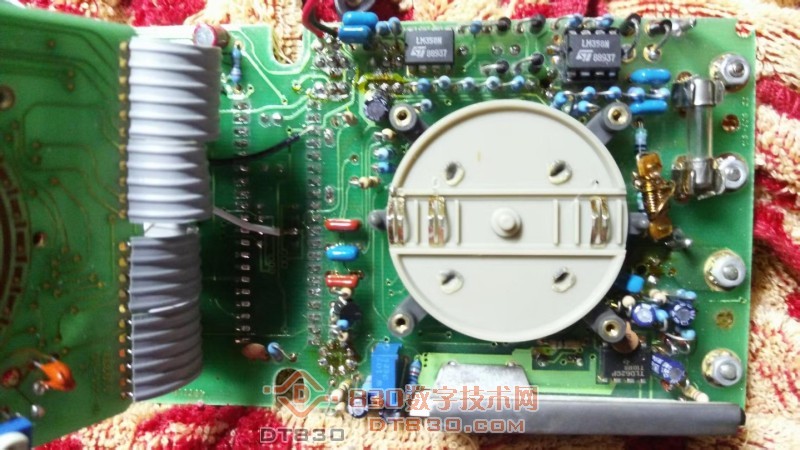

双转盘，这个是下面的
下面是测试图片

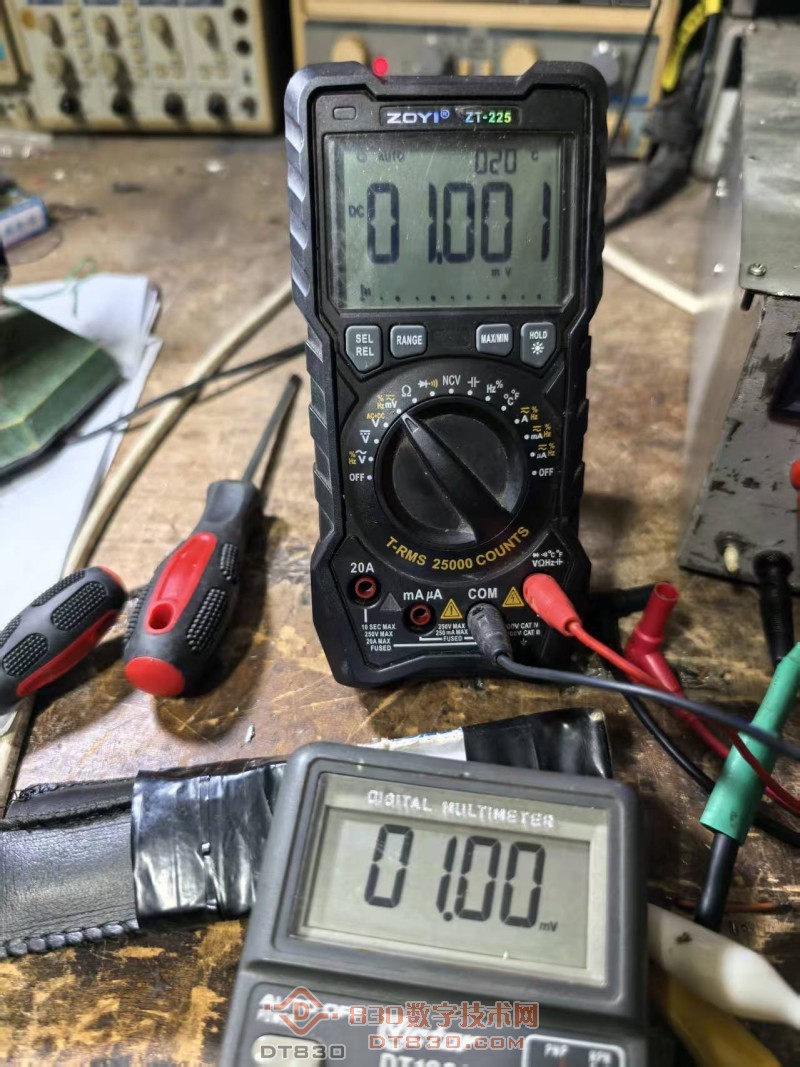

1mv的

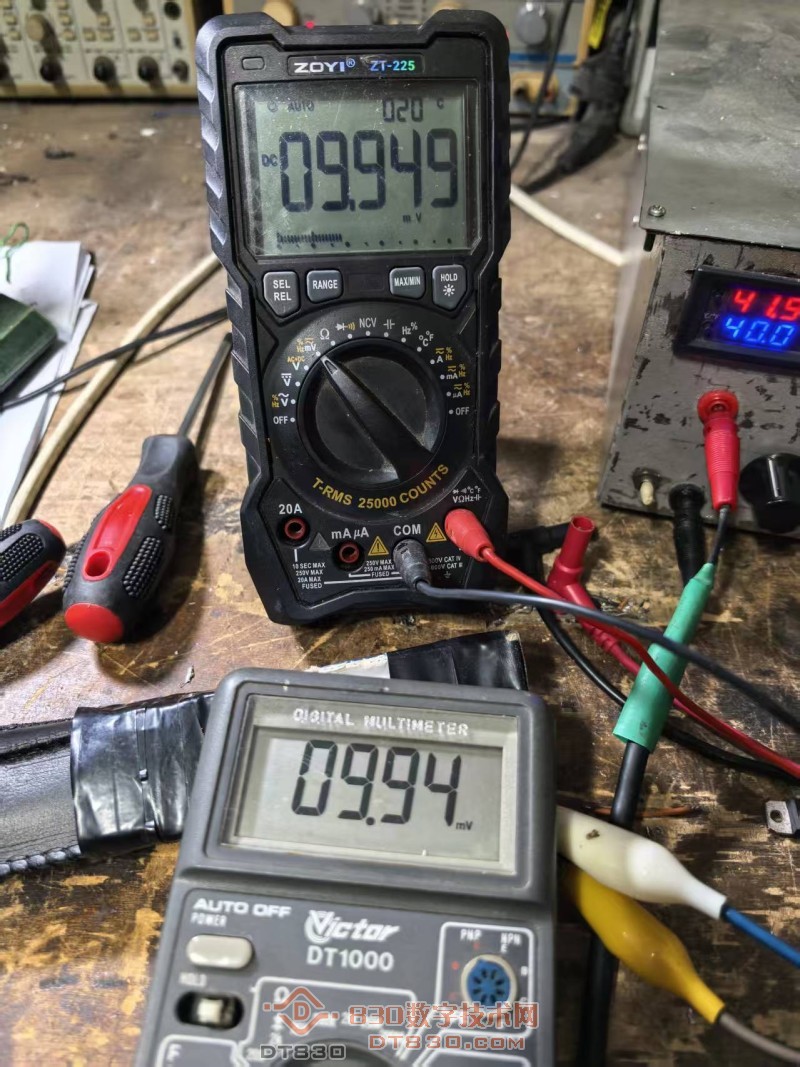

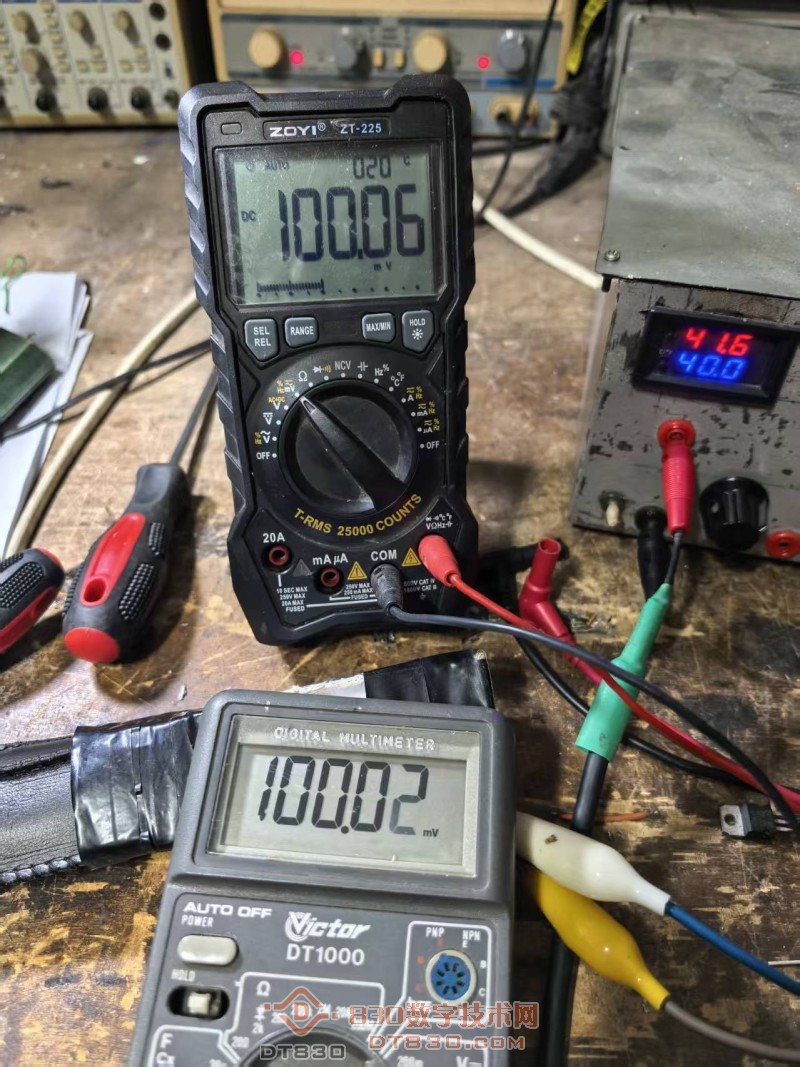

100mv的对比

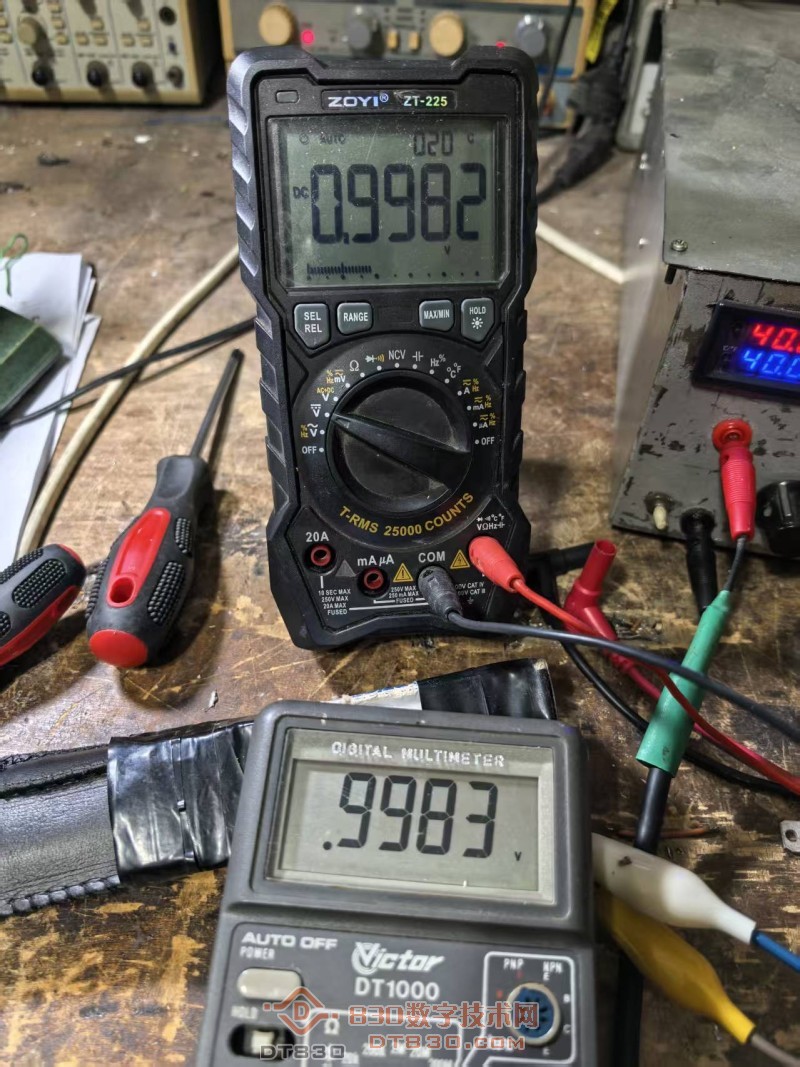

1V的对比

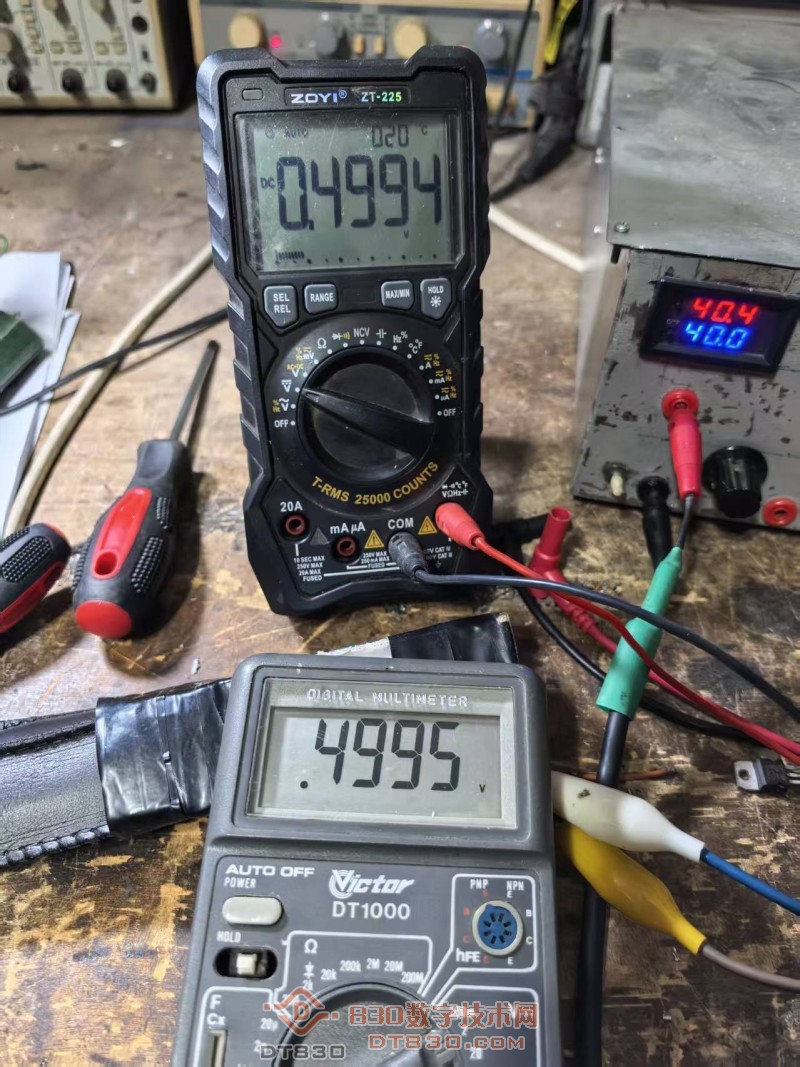

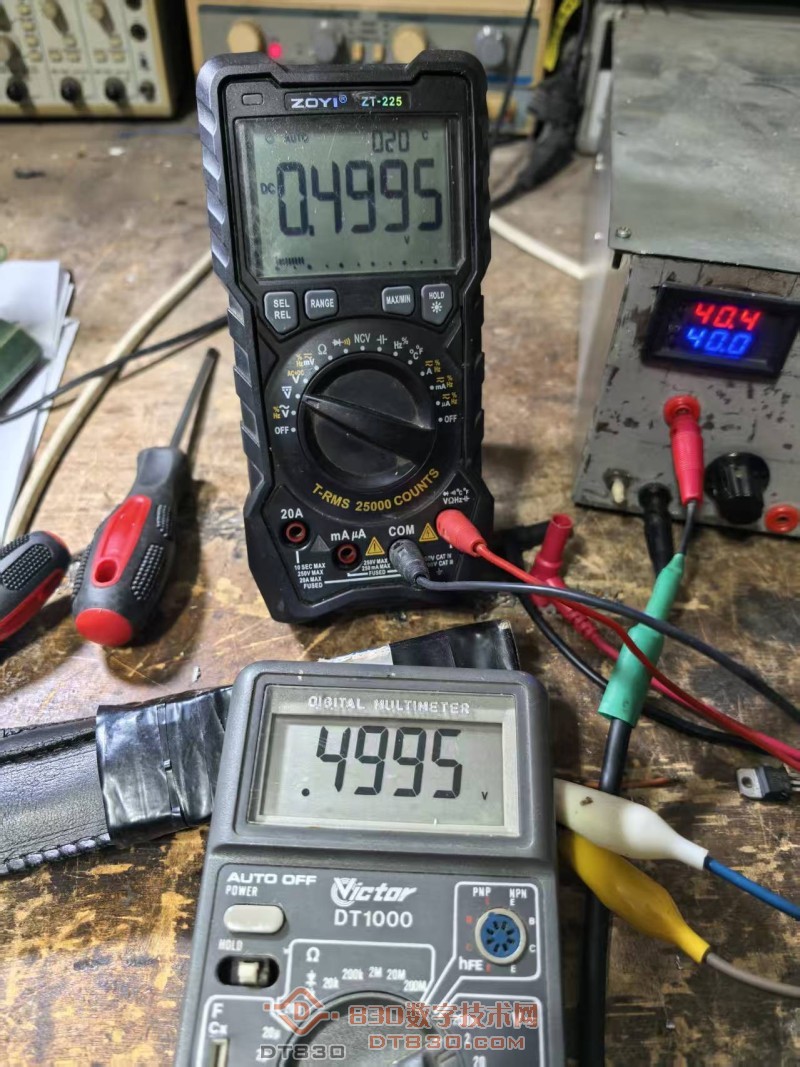

0.5V的对比

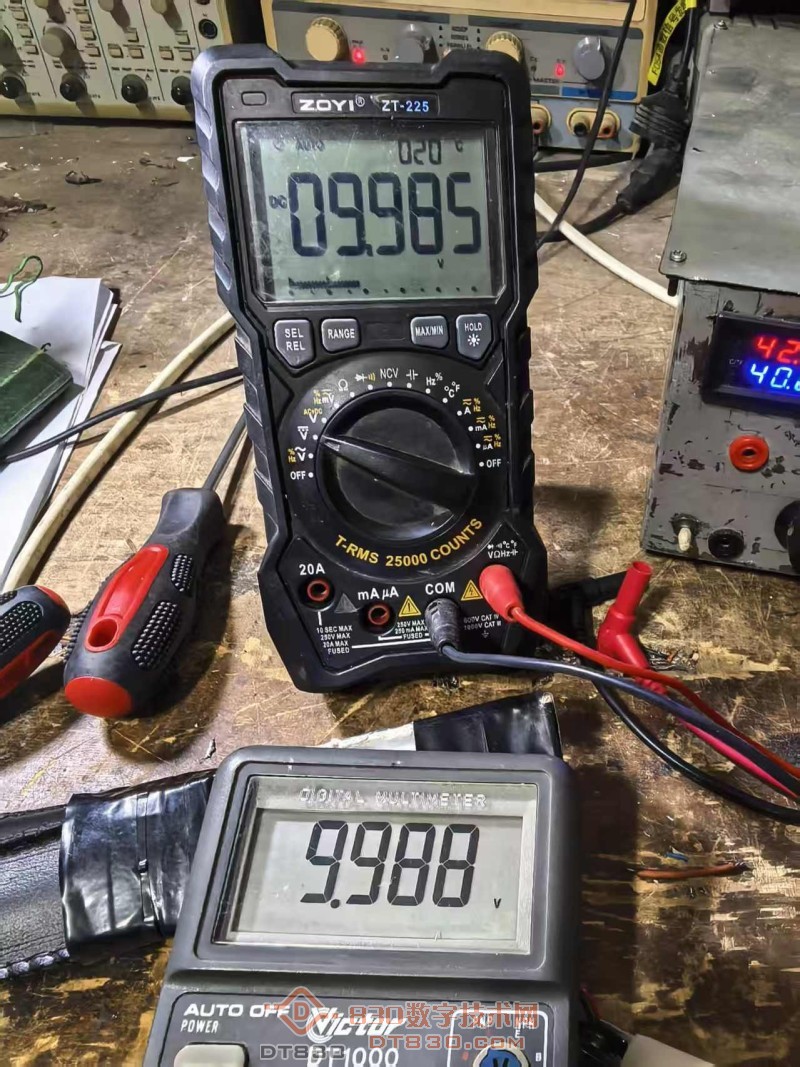

10V的对比

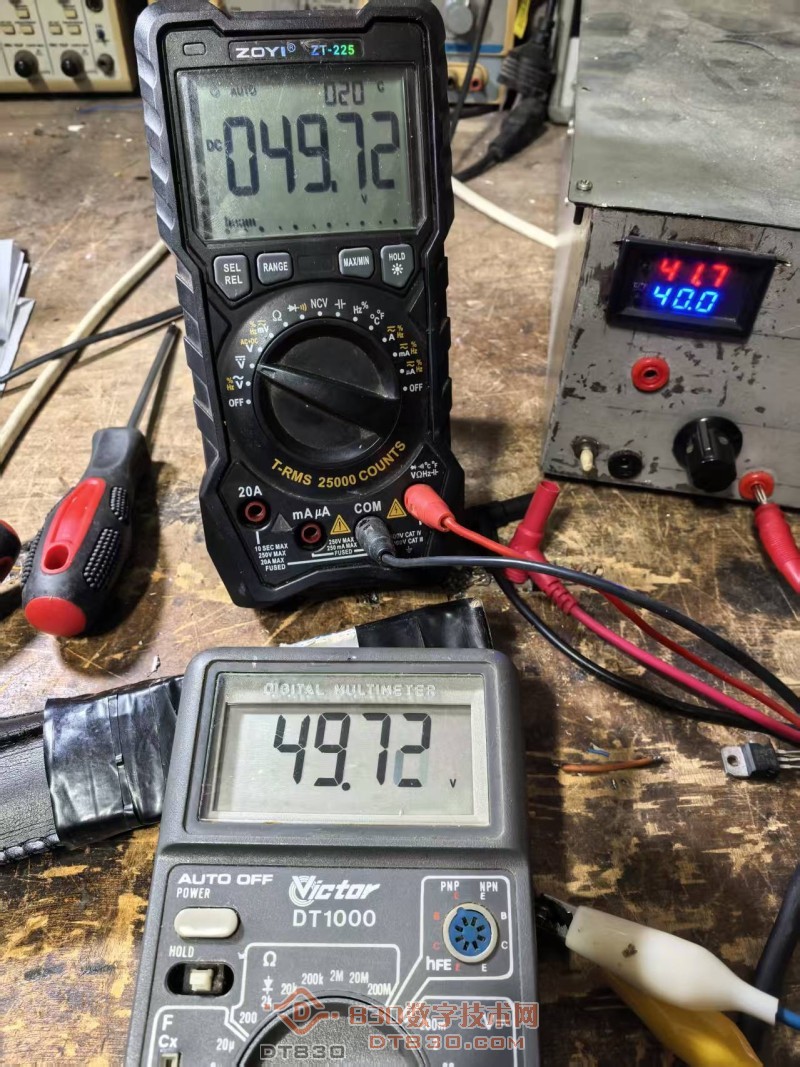

50V的对比

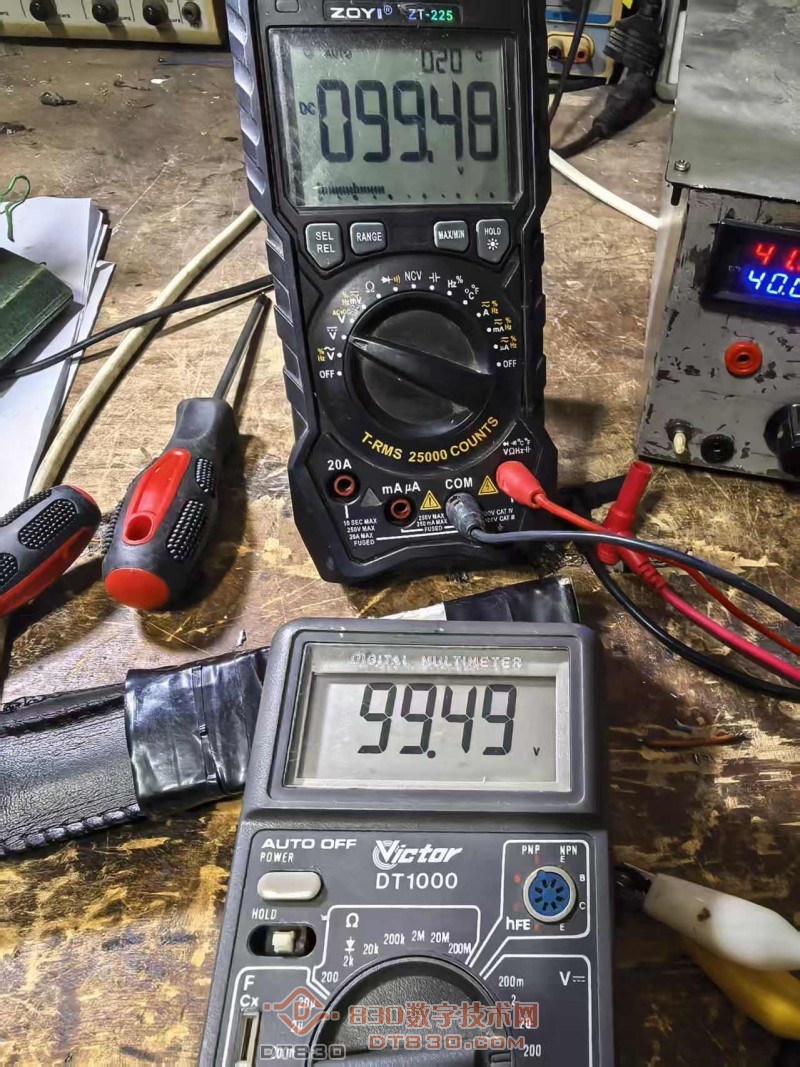

100的对比
可以看出36年的产品线性是如此的直，精准度是如此的高
(131.17 KB, 下载次数: 1)

3 小时前 上传

点击文件名下载附件

DT1000的原理图

这个万用表的一个缺点，当电池电压低于8V时所测电压值误差变大
