超薄LED奔驰型光源灯板降功率使用

发表于：2019-7-8 08:19:53 3282
电子产品
行为类别: 改装_制作
产品类别: 台灯_灯相关
电子品牌: 其它
电子产品关键字: LED奔驰型光源灯

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

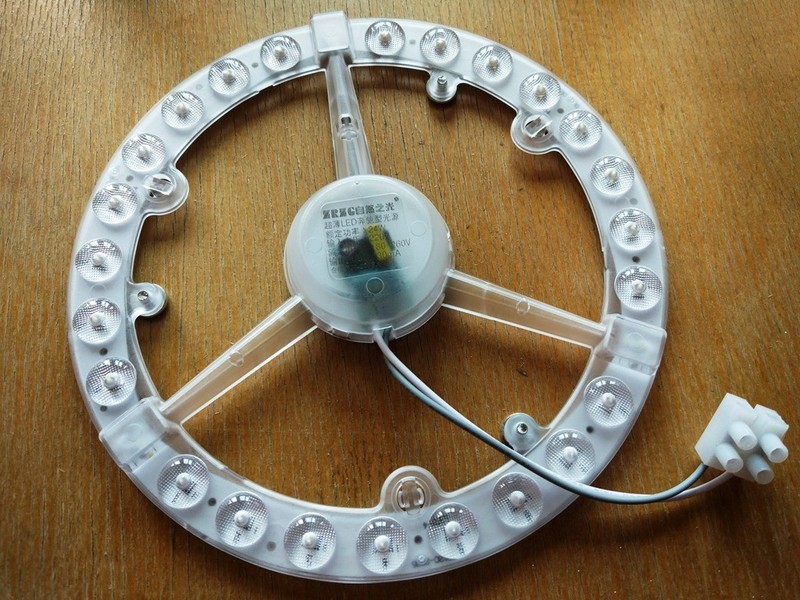

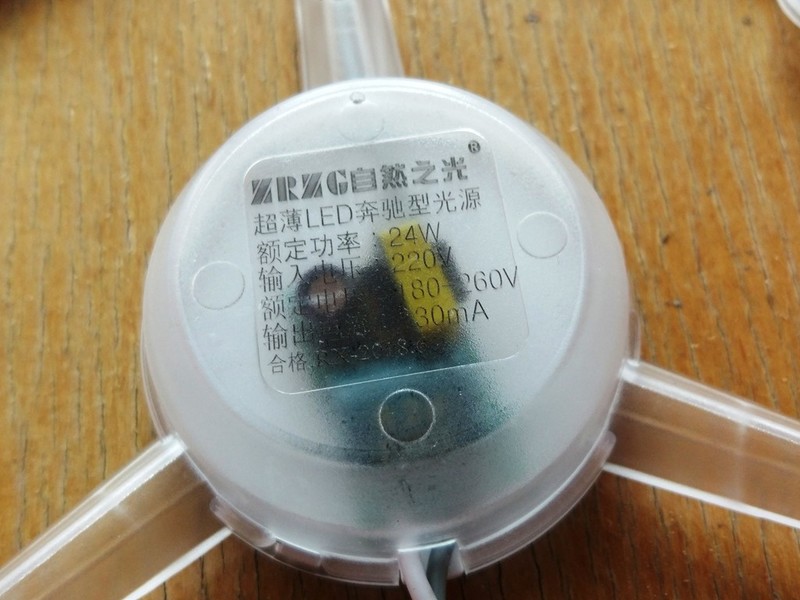

自然之光 超薄LED奔驰型光源灯板，实测功率20W左右，工作一分钟铝基板就巨烫手不敢摸了，减功率到10W左右尚可：

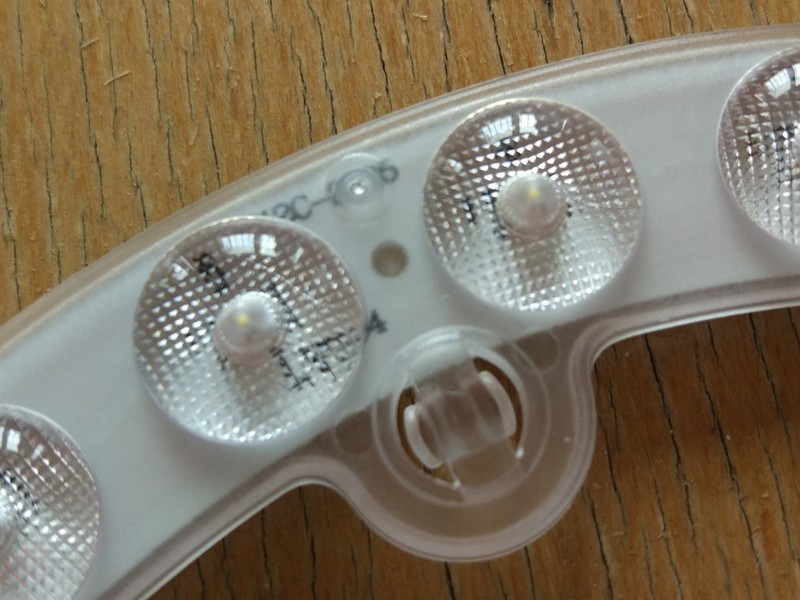

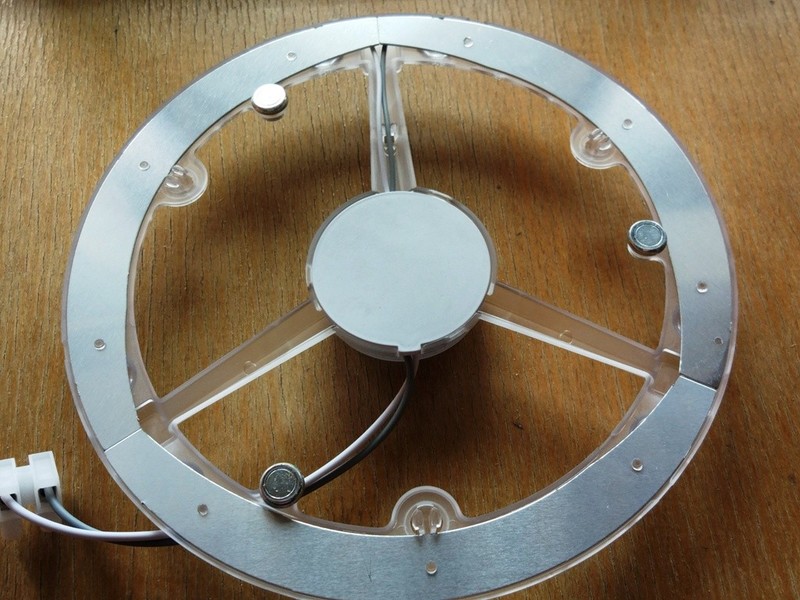

三块灯板串联的，透明塑料罩热合的难以拆开

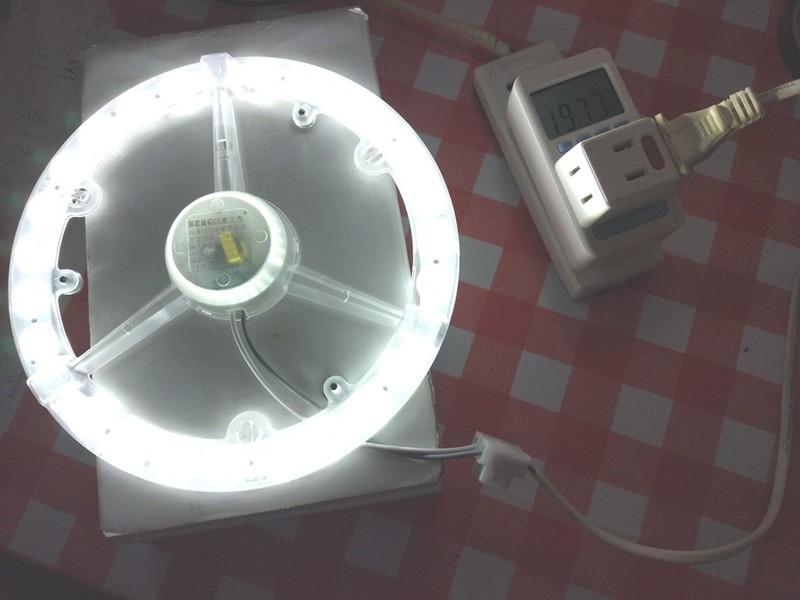

功率测试

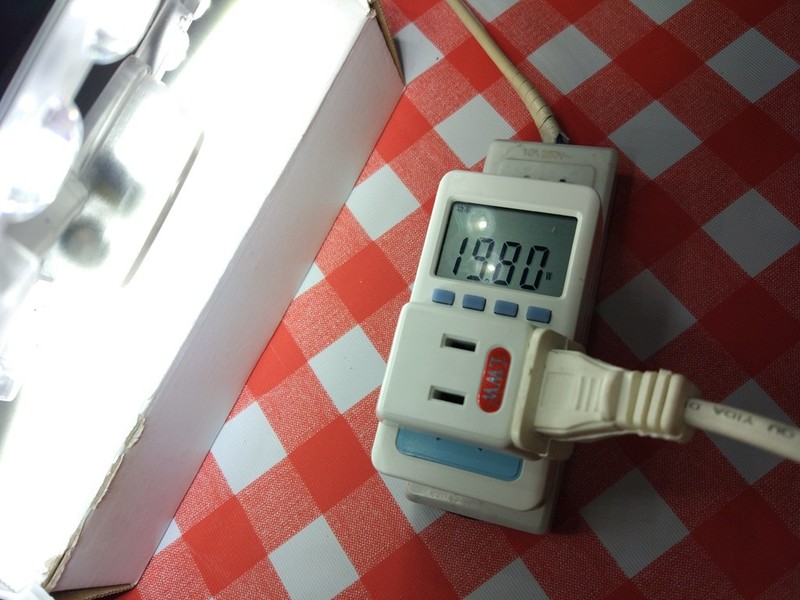

功率测试19.80W

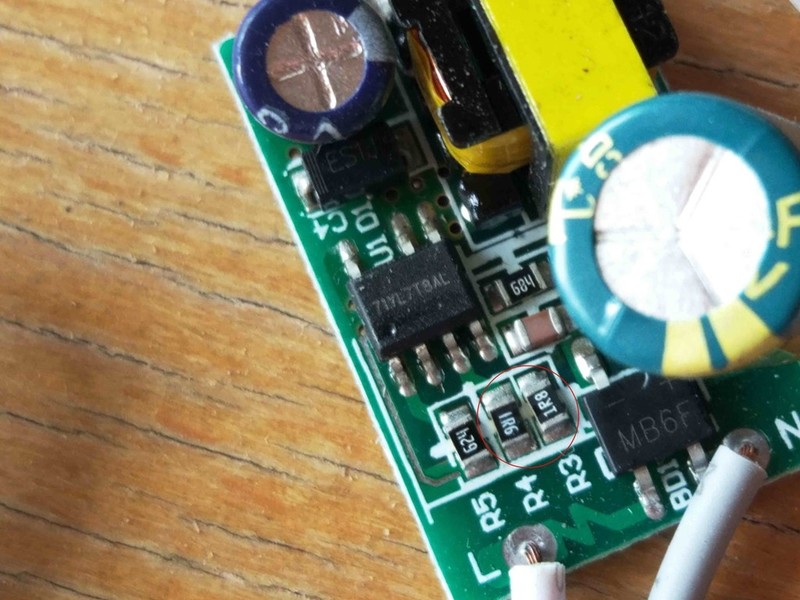

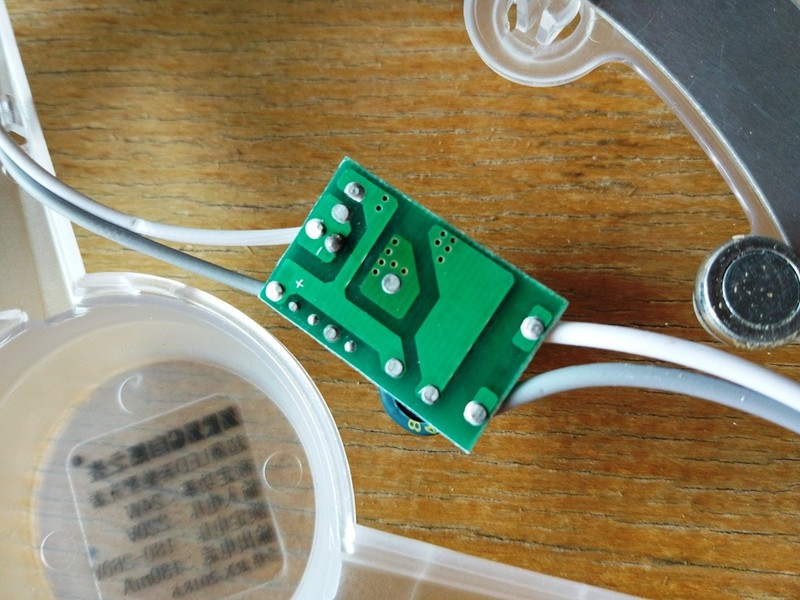

去掉1R8电流取样电阻

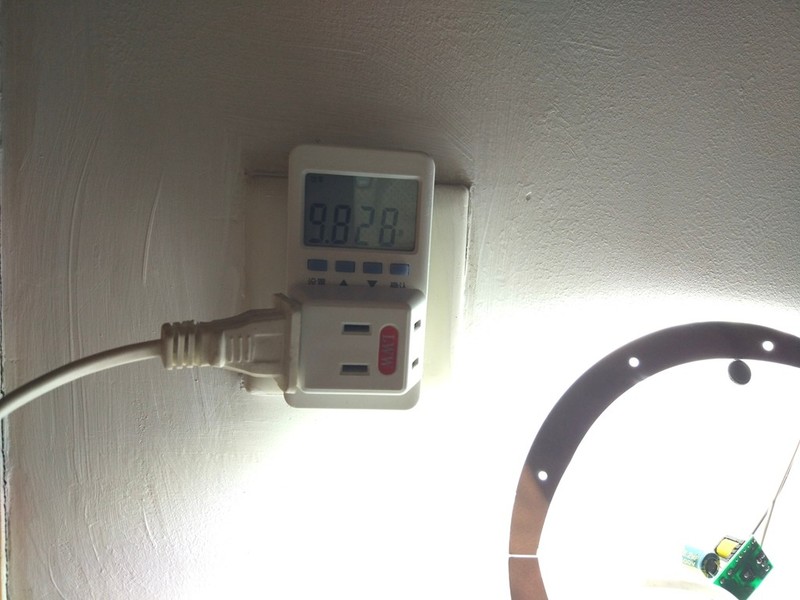

实测功率9.828W

收藏
送赞
分享

评分

参与人数 1仪表币 +50 收起 理由
wgsd + 50 赞一个!

查看全部评分总评分 : 仪表币 +50

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

人艰不拆 数字王者I 2019-7-8 08:53:46
多谢分享啊
2019-7-8 08:53:46 回复
zlmimg 数字精灵G 2019-7-8 09:14:43
看标题以为是奔驰车灯，原来是……
2019-7-8 09:14:43 回复
wgh1027 数字大神J 2019-7-8 09:39:18
降得太多了吧
2019-7-8 09:39:18 回复
散淡021 数字大神J 2019-7-8 12:35:47
谢谢分享！

楼主内行，这个带虑光罩好（牺牲亮度保护眼睛）
2019-7-8 12:35:47 回复
散淡021 数字大神J 2019-7-8 12:39:28
楼主确实不要降得太多

吸顶灯底盘是铁皮的吧，　装上底盘要好不少

再说这货不贵，烧了再买。
2019-7-8 12:39:28 回复
wgsd 数字大神J 2019-7-8 12:52:27
改改更健康，寿命更长。
2019-7-8 12:52:27 回复
wgsd 数字大神J 2019-7-8 12:57:50
wgh1027 发表于 2019-7-8 09:39
降得太多了吧

这样散热面积也尴尬，10W正常的散热表面积得500平方厘米左右，灯珠引脚的温度不超过60度为宜。
2019-7-8 12:57:50 回复
勇闯沙滩 数字大神J 2019-7-8 17:42:45
还可以这么改功率，有出息。
2019-7-8 17:42:45 回复
星星123 数字精灵G 2019-7-8 21:01:31
还有另一种改法，即在散热上改，大副增加散热片散热，可有效降低温度，并且寿命一样很长，还不影响亮度
2019-7-8 21:01:31 回复
喜欢就好 数字巨人H 2020-10-24 15:15:57
修修又能用几年。
2020-10-24 15:15:57 回复
