老胜利DT890D万用表拆机及电路图

发表于：2018-12-2 09:56:06 万用表 20623

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 巍巍兴安 于 2018-12-4 21:34 编辑

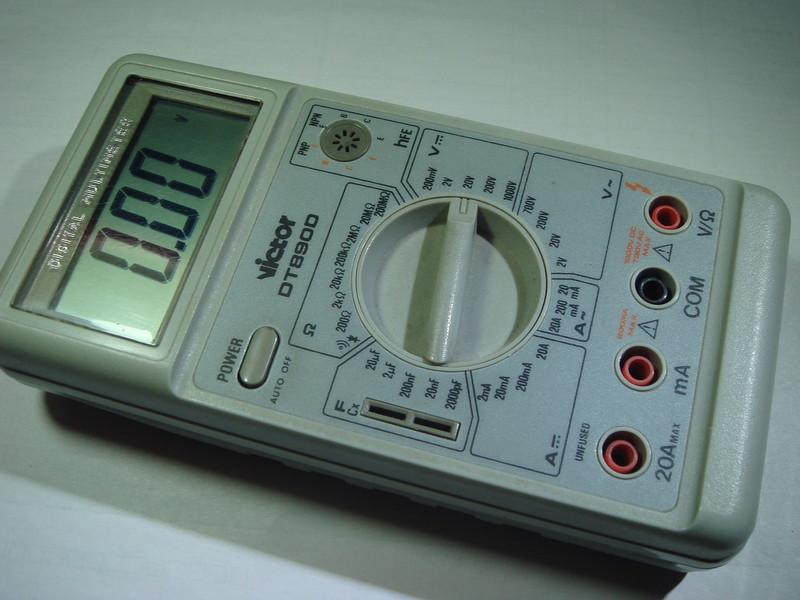

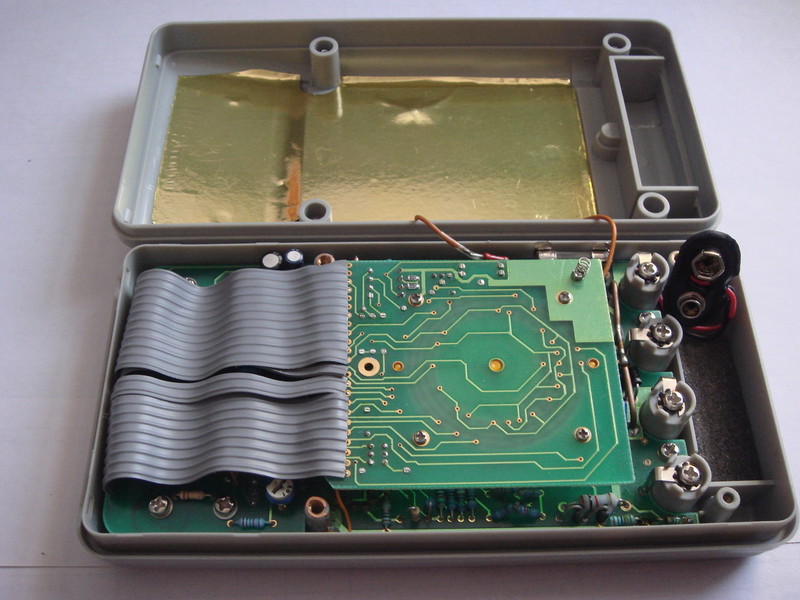

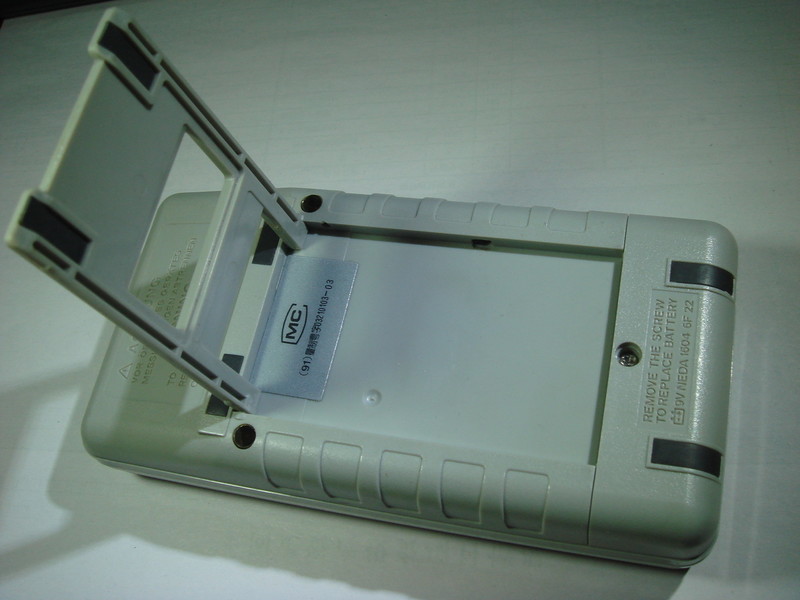

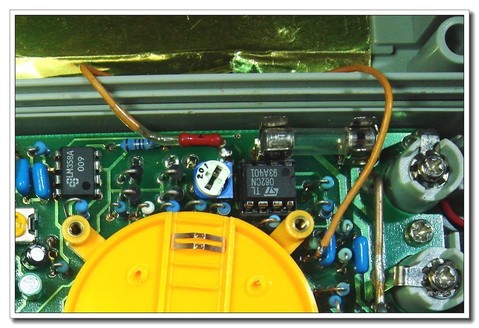

      我的第一块数字表-----胜利DT890D，大概是1993年邮购的吧。应坛友站内信求助，现发一下拆机及电路图仅供参考。曾经加装的电容挡扩容开关，量程增加十倍，其实并没有用几次！

胜利DT890D.rar (9.59 MB, 下载次数: 3830)







收藏
送赞
分享

评分

参与人数 1金钱 +10 仪表币 +260 收起 理由
43545 + 10 + 260 细节多一些会更好，方便大家维修.

查看全部评分总评分 : 金钱 +10 仪表币 +260

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（24）

kyhwhb 楼主     数字大神 2018-12-2 10:11:40
发现这板块发个主题贴才5仪表币，太可怜了！
2018-12-2 10:11:40 回复
kyhwhb 楼主     数字大神 2018-12-2 10:12:49
和回个帖相差无几哦
2018-12-2 10:12:49 回复
43545 管理员 2018-12-2 10:50:43
这个版块容易刷分，和拆机很像，但这版块要求的是高清图，带附件上传的，防刷仪表币，所以先低仪表币后追加仪表币。
严格要求：上传RAR附件，高清图，能看清线路板，元器件，看不清楚的，写出型号在txt文件中，贴内不需要太多图，一两个就行，主要是包含在附件中。
一个PCB板，分成至少三段拍摄，很不容易拍，都用微距拍的，你去下载我拍的看看。

合格后，会有更多仪表币赠送。

你这个贴得再改改了。
2018-12-2 10:50:43 回复
chen131578 数字精灵 2018-12-2 11:03:22
老表都推崇硬芯的。
2018-12-2 11:03:22 回复
kyhwhb 楼主     数字大神 2018-12-2 11:41:13
43545 发表于 2018-12-2 10:50
这个版块容易刷分，和拆机很像，但这版块要求的是高清图，带附件上传的，防刷仪表币，所以先低仪表币后追加 ...

已改，不知是否符合要求。坛友的求助是----V片的排列照片（有两面）和电路板的照片（一大一小两块板，大板正面元件和小板背面跳线）。
2018-12-2 11:41:13 回复
43545 管理员 2018-12-2 12:27:06
巍巍兴安 发表于 2018-12-2 11:41
已改，不知是否符合要求。坛友的求助是----V片的排列照片（有两面）和电路板的照片（一大一小两块板，大 ...

这回还可以，能看清，但电路图最好再拍拍，放大不清楚，还有那个16脚双列直插IC不太清。
2018-12-2 12:27:06 回复
kyhwhb 楼主     数字大神 2018-12-2 12:45:04
43545 发表于 2018-12-2 12:27
这回还可以，能看清，但电路图最好再拍拍，放大不清楚，还有那个16脚双列直插IC不太清。 ...

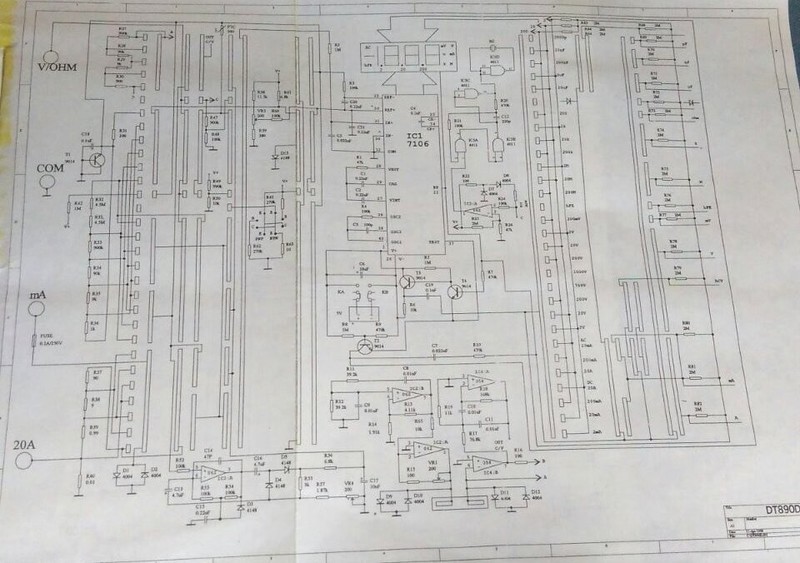

电路图暂时是没啥办法了，之前是一个数码坛友提供的，拍了三次发我邮箱三次，说是年龄大且不会拍照（同时设备也差），很无奈！上面黄字档位是我核对标注的。
2018-12-2 12:45:04 回复
白不分 数字大师 2018-12-2 16:35:30
这表好。老古董了。
2018-12-2 16:35:30 回复
kyhwhb 楼主     数字大神 2018-12-2 18:27:55
43545 发表于 2018-12-2 12:27
这回还可以，能看清，但电路图最好再拍拍，放大不清楚，还有那个16脚双列直插IC不太清。 ...

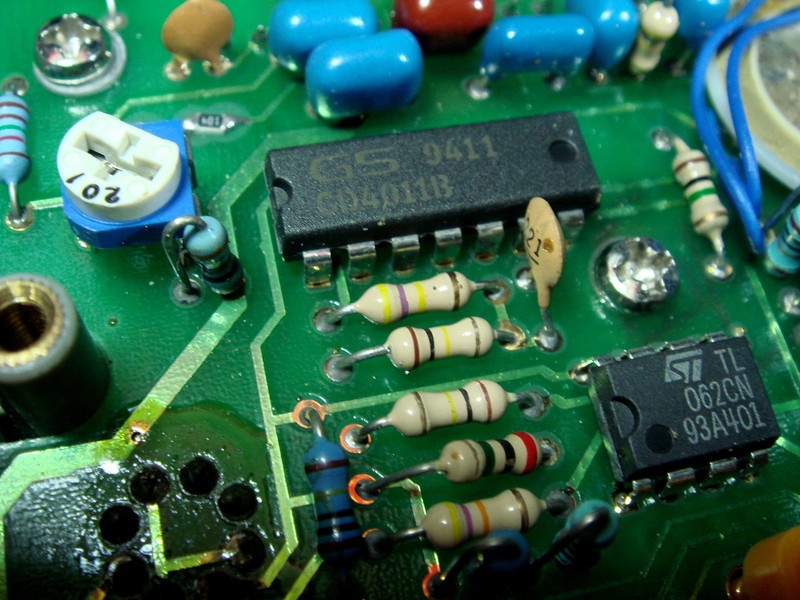

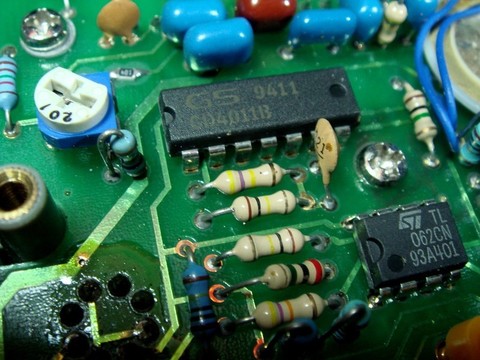

是说CD4011B那个双列直插IC吧，已补发图片。
2018-12-2 18:27:55 回复
atz123 数字王者 2018-12-3 08:50:19
巍巍兴安 发表于 2018-12-2 10:11
发现这板块发个主题贴才5仪表币，太可怜了！

挺好啊！蚊子再小也是肉不是？！！！
2018-12-3 08:50:19 回复
qjf11 数字大师 2018-12-3 09:01:46
非常感谢，我的版本与你的不一样，尽管外壳一模一样，里面是不一样的。感觉这些早期版本都是纯手工制作的。
2018-12-3 09:01:46 回复
chixian 数字探长 2018-12-4 11:46:44
我更看重外壳塑料好
2018-12-4 11:46:44 回复
fslichong 数字王者 2018-12-6 06:27:15
当时的仪表都是这个构造，比现在的仪表功耗大，也比现在的仪表寿命长
2018-12-6 06:27:15 回复
jhwxjy 数字小子 2018-12-30 20:12:32
慢慢学习了。
2018-12-30 20:12:32 回复
欧米伽阻抗 数字梦想家 2020-7-9 09:49:03
这块表的做工还真的不错啊，布局很工整啊 57.JPG.thumb.jpg
2020-7-9 09:49:03 回复
欧米伽阻抗 数字梦想家 2020-7-9 09:50:08
刚刚回复，看到给了5金币，6仪表币真心不赖
2020-7-9 09:50:08 回复
布衣菜饭 数字斗士 2020-7-27 18:30:26
近30年了还那么新，保护得挺好啊！我一个90年代中后期买的4位半，早就尸骨无存十多年了
2020-7-27 18:30:26 回复
wgh1027 数字大神 2020-8-14 07:37:47
楼主是怎样加的扩容开关呢？
2020-8-14 07:37:47 回复
kyhwhb 楼主     数字大神 2020-8-14 09:05:47
wgh1027 发表于 2020-8-14 07:37
楼主是怎样加的扩容开关呢？

时间太久具体记不太清了。就是并联个电阻，不知网上能否查到

2020-8-14 09:05:47 回复
