众仪ZT-X万用表之反色屏改普通正显屏

         众仪ZT-X万用表反色屏颜值相对还是很高的，但本人偏好普通屏的，所以尝试改动一下试试。这样也免去了为适应不同亮度环境而改动背光驱动电流大小的问题，同时手中的镍氢镍镉等AA充电电池也可以随便使用了。其实反色屏变普通正显屏道理很简单，就是屏下偏振片翻转一下而已；但麻烦的是具体操作，下面就一起探索吧！

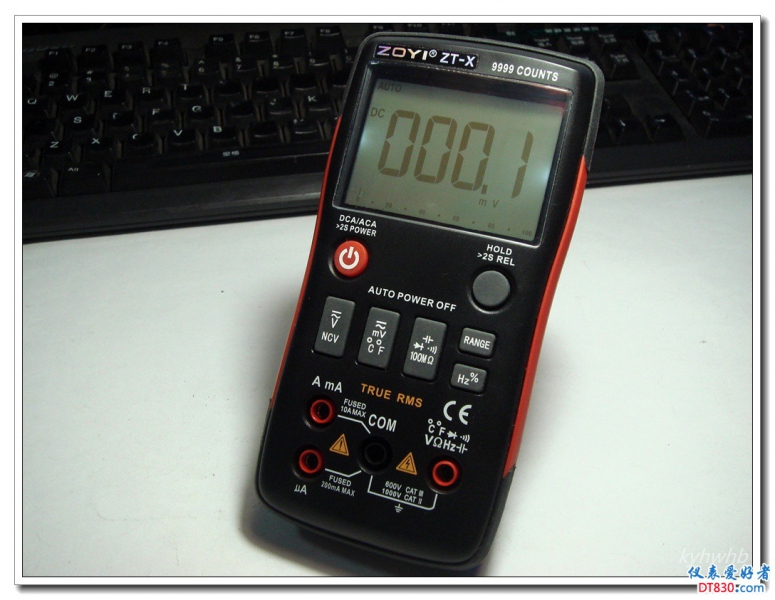

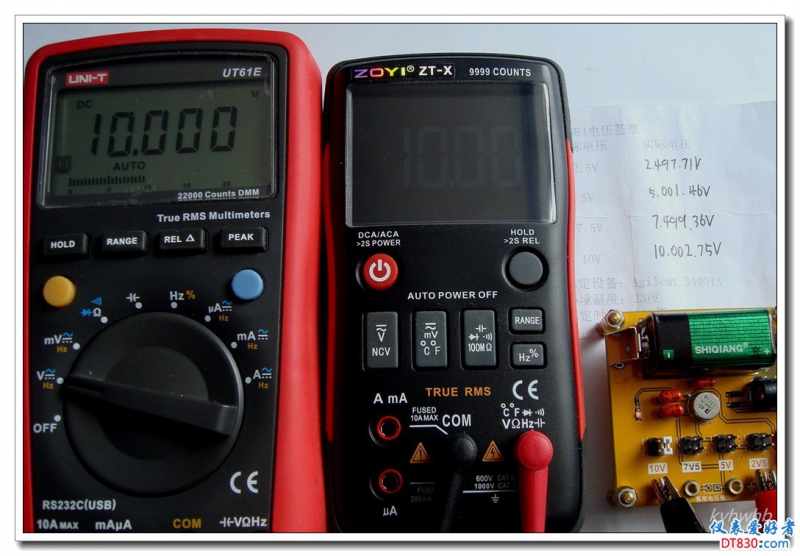

         改正显后无背光时的众仪ZT-X简测 http://www.dt830.com/thread-2251-1-1.html
一.提取液晶屏下偏振片
在使用2.56V的镍氢电池（1.28V×2节AA）供电时亮度偏暗，室内白天还可以，但室外就看不清了

取下液晶屏幕组件

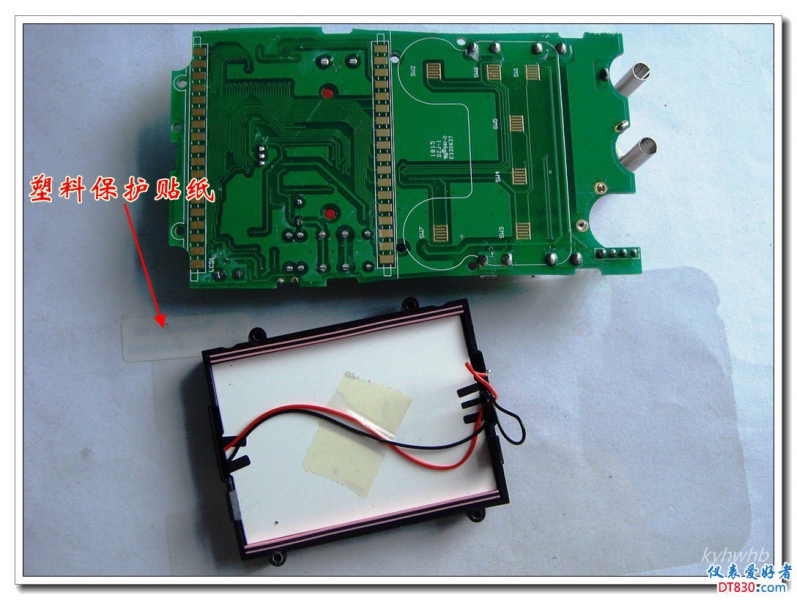

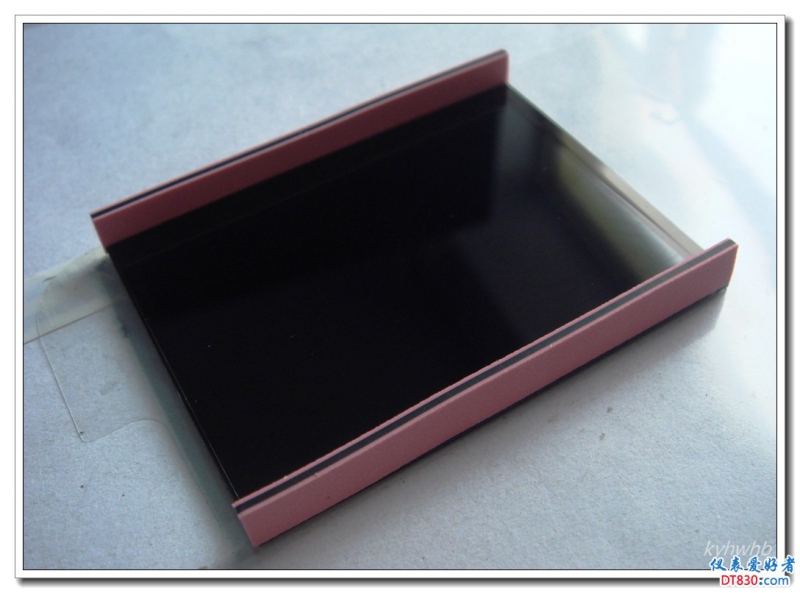

取出液晶屏放在塑料保护贴纸上，避免加工过程中脏污液晶屏上表面

导电胶条和液晶屏结合还比较牢固就不动它了

下偏振片也覆上一块塑料保护贴纸

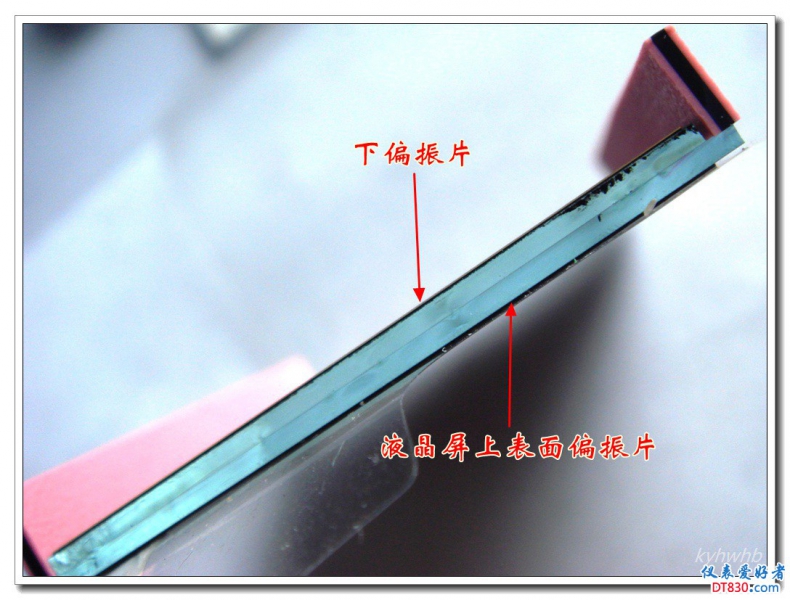

液晶屏侧面，可见上下偏振片

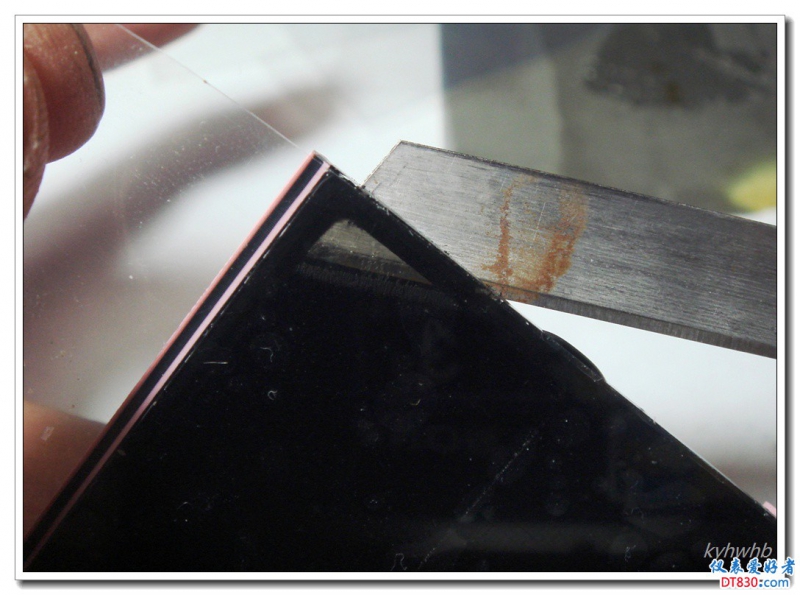

用刀尖从一角开始

慢慢渐进，透过下偏振片可见刀锋

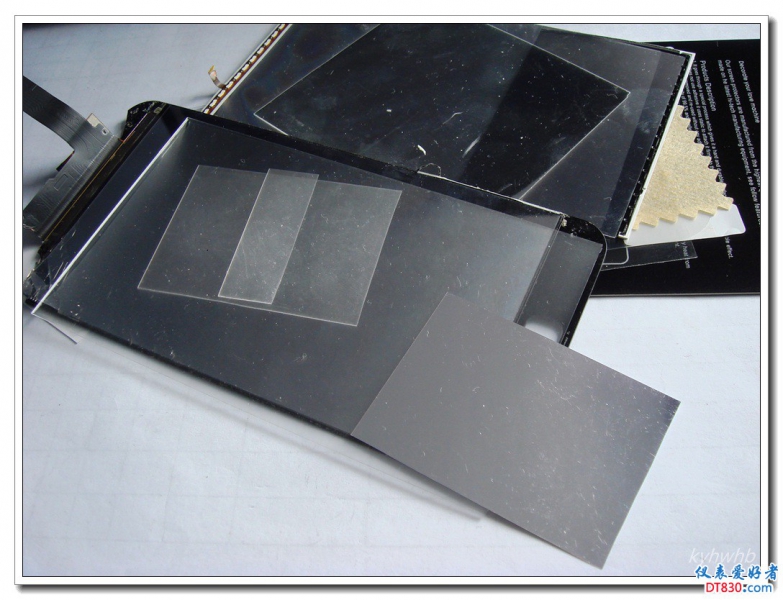

之后用手逐渐揭下偏振片，但出现了新问题---发现偏振片和屏幕玻璃间还有一层膜，膜和屏幕玻璃是胶合的。膜已撕裂！这个膜应该是和偏振片一体的，估计起一定的保护作用吧。以往拆过电子表或计算器屏幕没见这样，就是一张胶合的偏振片而已。

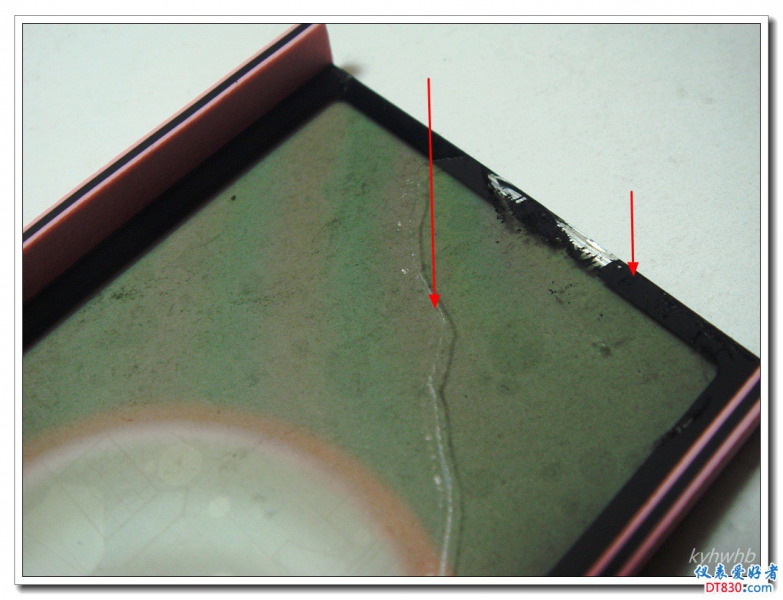

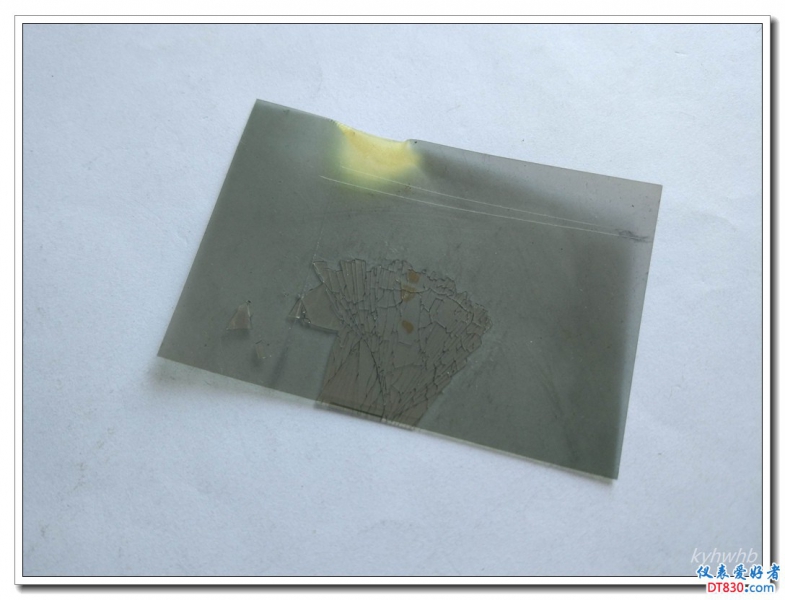

残缺的膜，下偏振片带走一角，大部分还粘在屏幕玻璃上，同时黑色边框涂层也有擦伤露白。后续看如果膜全部留在屏幕玻璃上就最好了，比较遗憾！

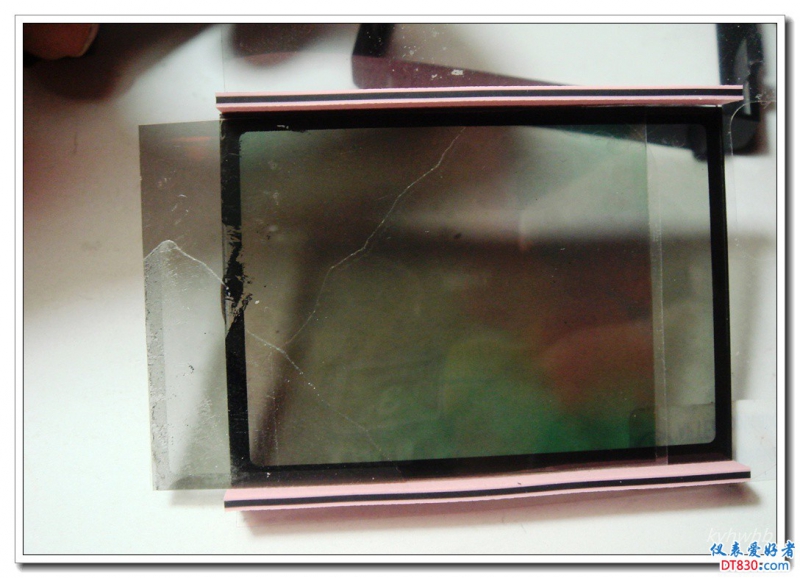

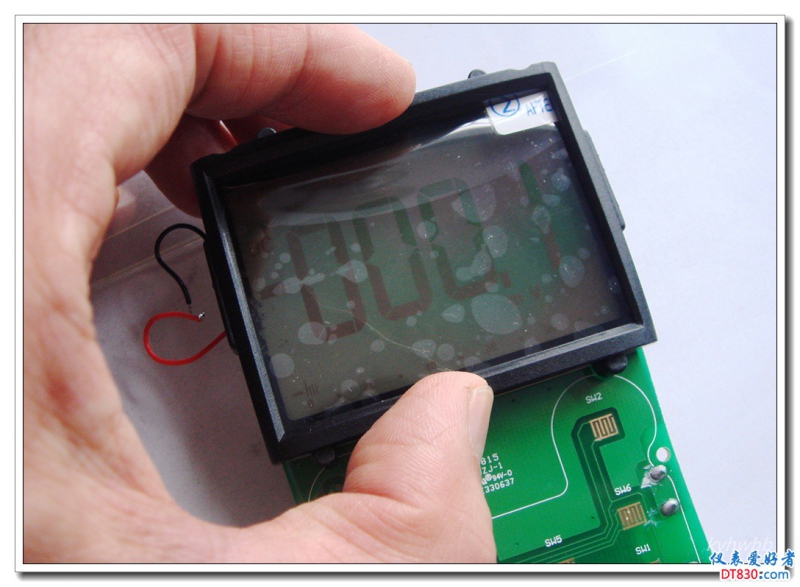

180°翻转下偏振片和液晶屏重合，可见透光了

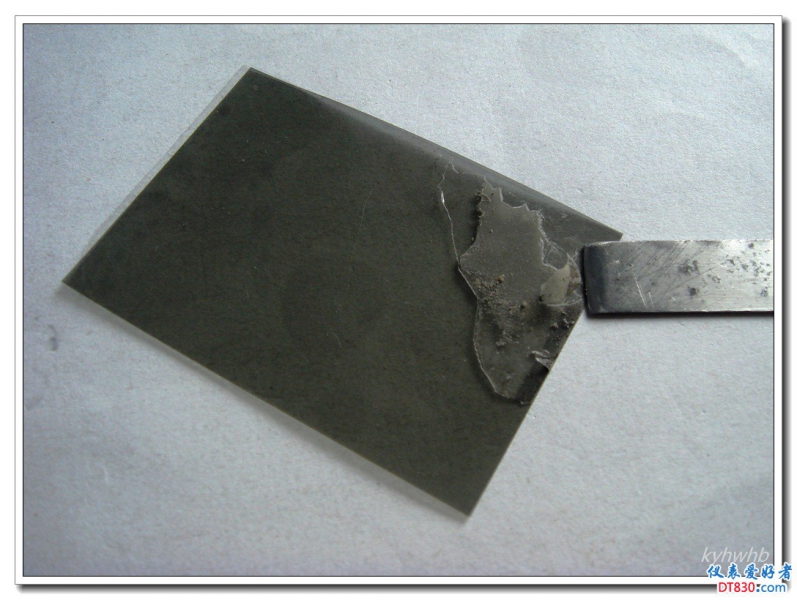

然后开始清理下偏振片带下一角的膜，比较麻烦，最后偏振片还留有划痕了

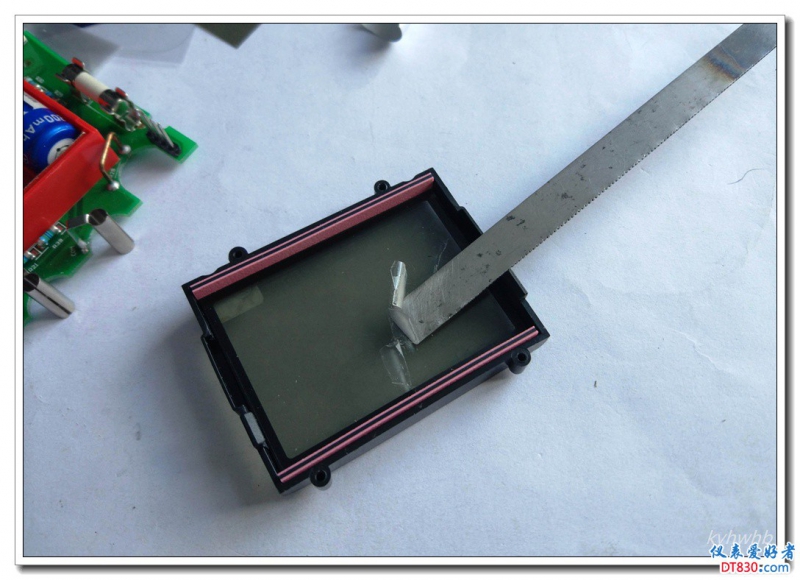

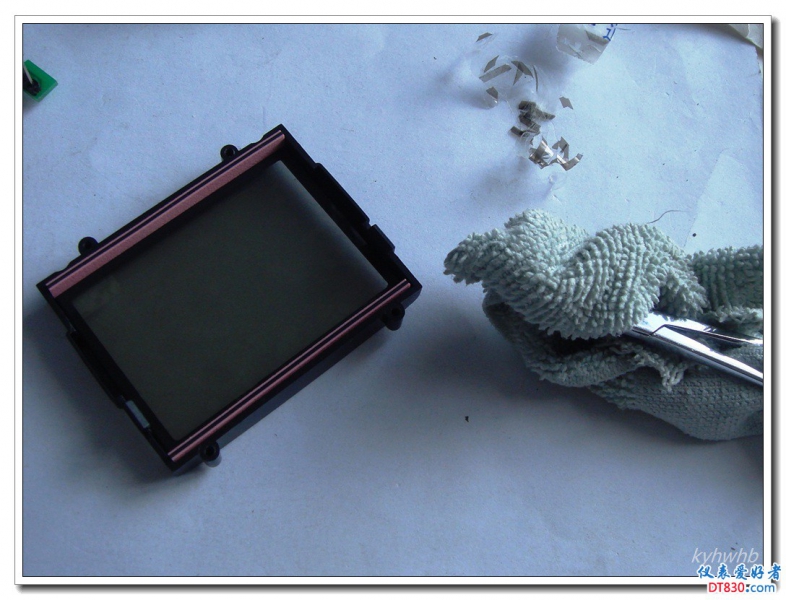

屏幕上遗留的膜不完整了也得清理掉，机械强度相对较大清理时，液晶屏放在屏框中比较安全

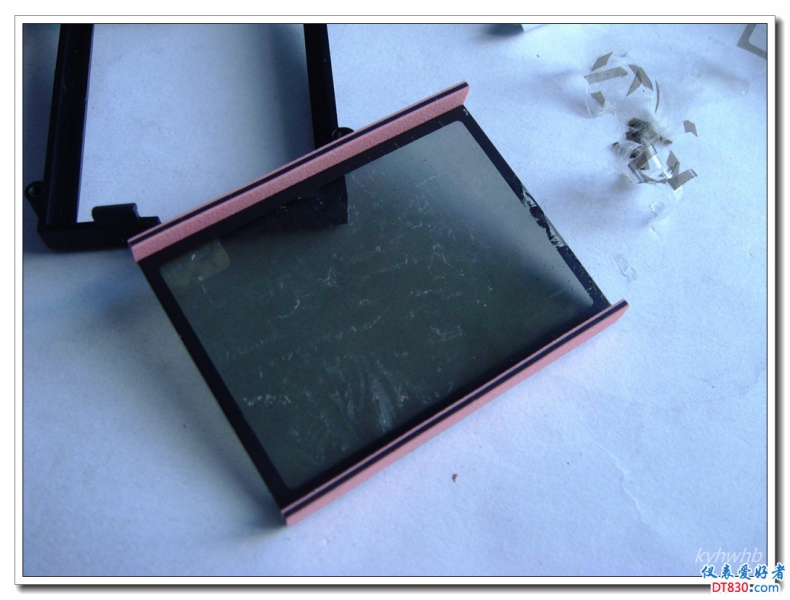

残留下的胶

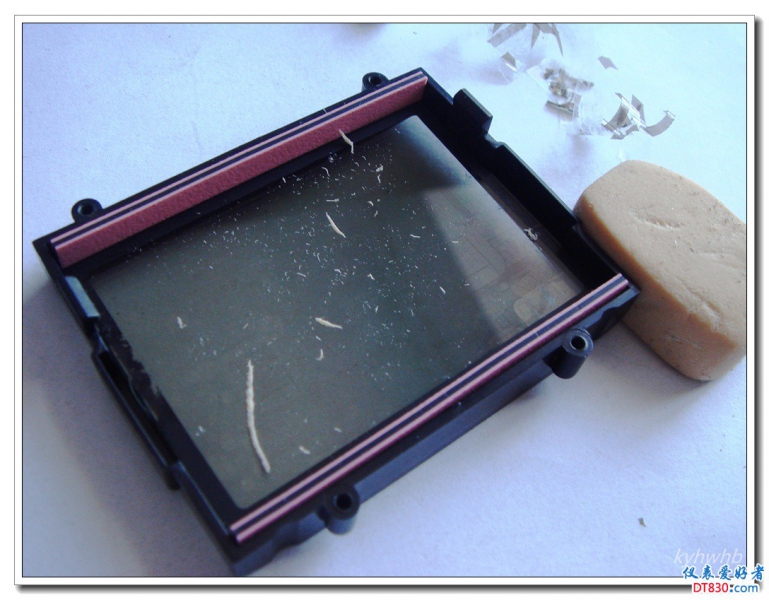

用橡皮擦擦

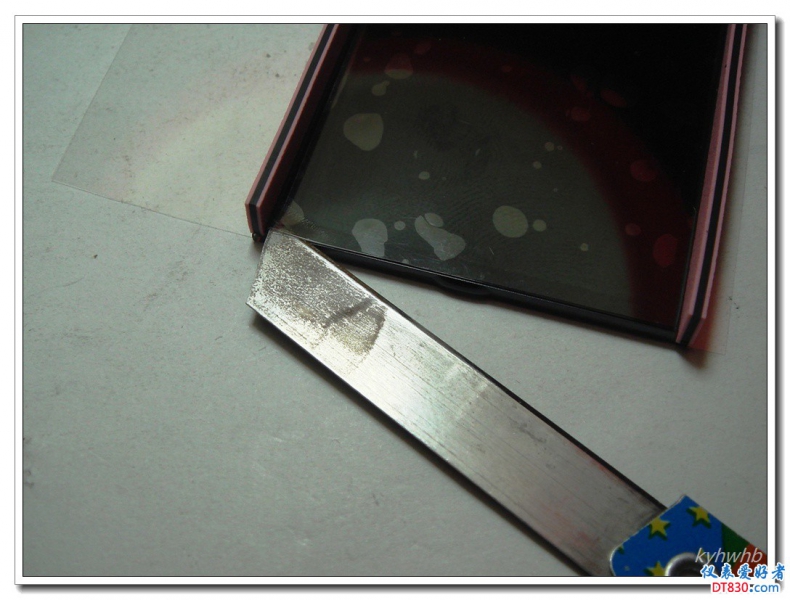

蘸取酒精也可以，但小心黑色边框涂层易被擦掉，后来使用碳素笔补的

二.液晶屏回装及自动关机时间修改

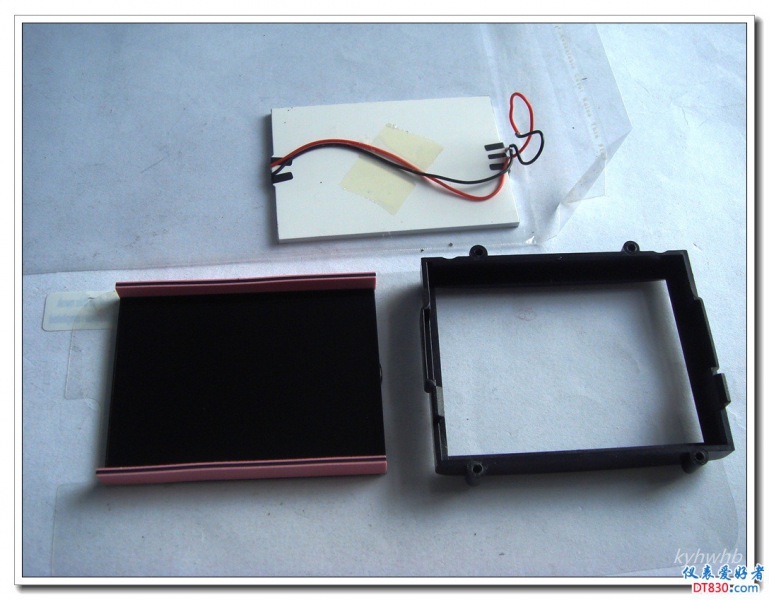

清理之后把液晶屏、偏振片及背光板等按次序装好，之间灰尘等用胶带粘走效果较好。

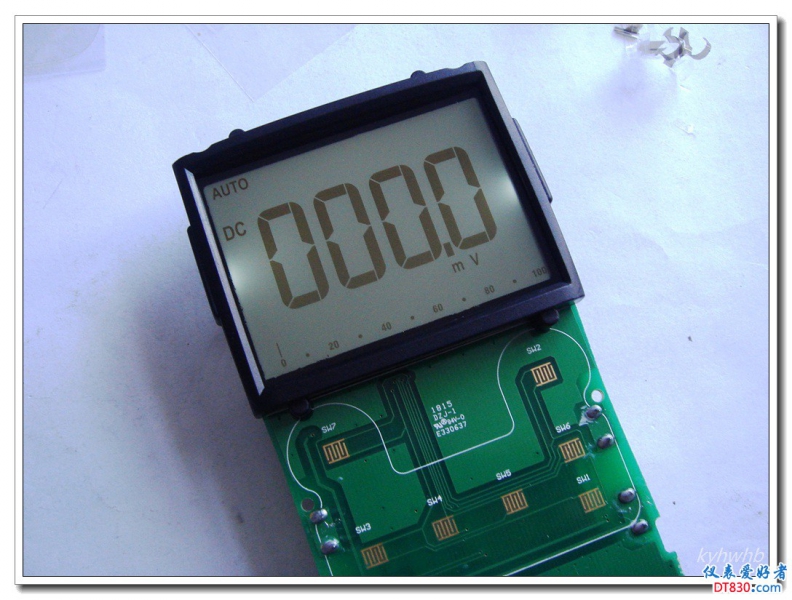

屏幕组件装到主板上就可以试机了

焊好背光灯线后开机情况

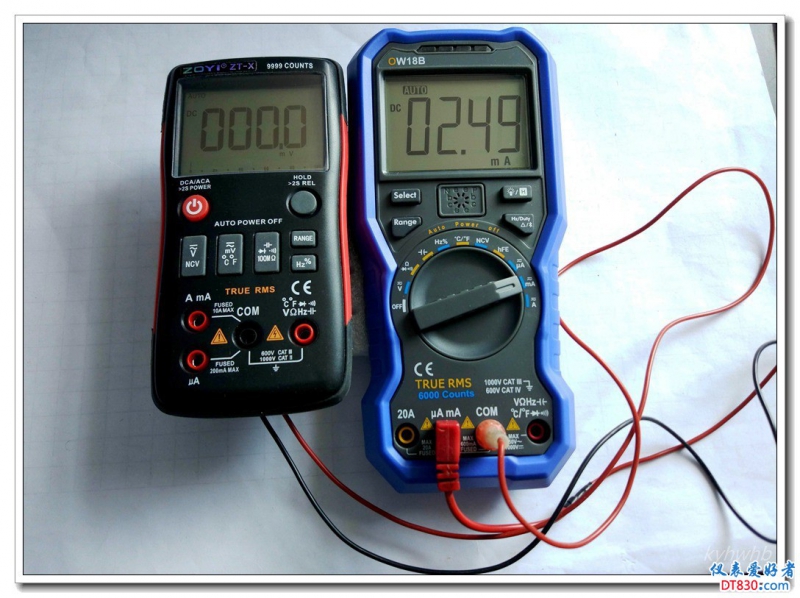

无背光时开机耗电电流2.49mA

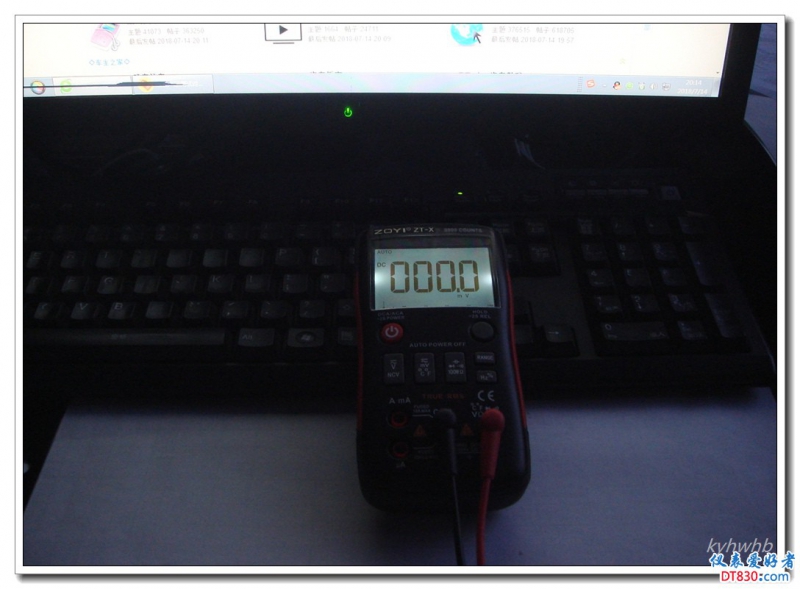

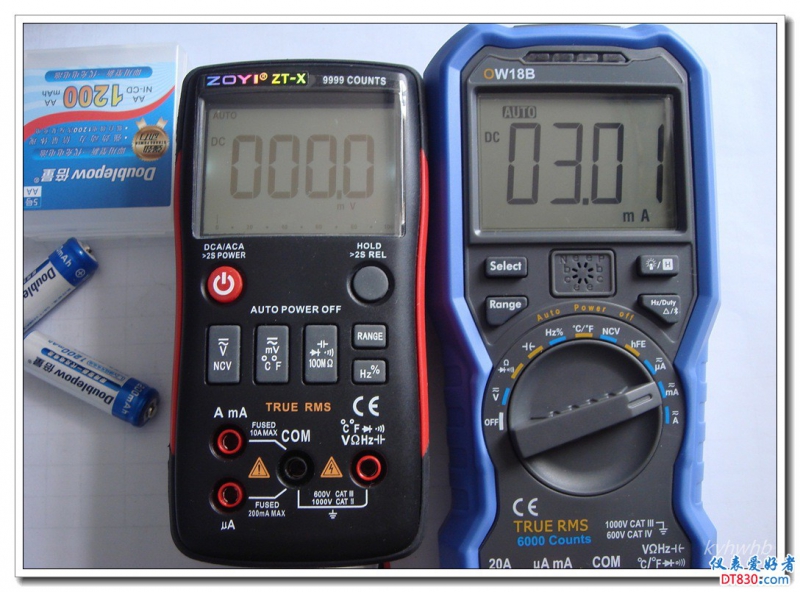

开背光时开机耗电电流3.01mA----使用2.56V的镍氢电池（1.28V×2节AA）供电。

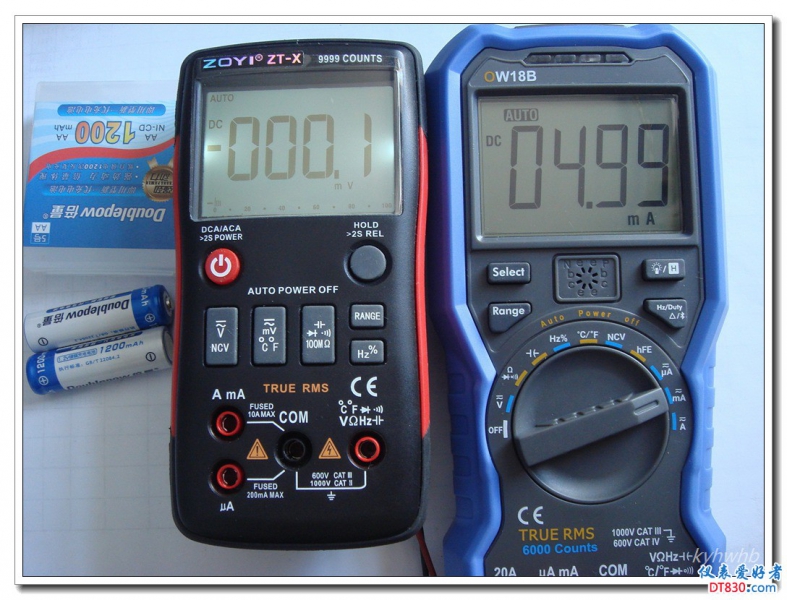

2.68V的镍氢电池（1.34V×2节AA）供电----耗电电流5mA左右。

夜间的效果

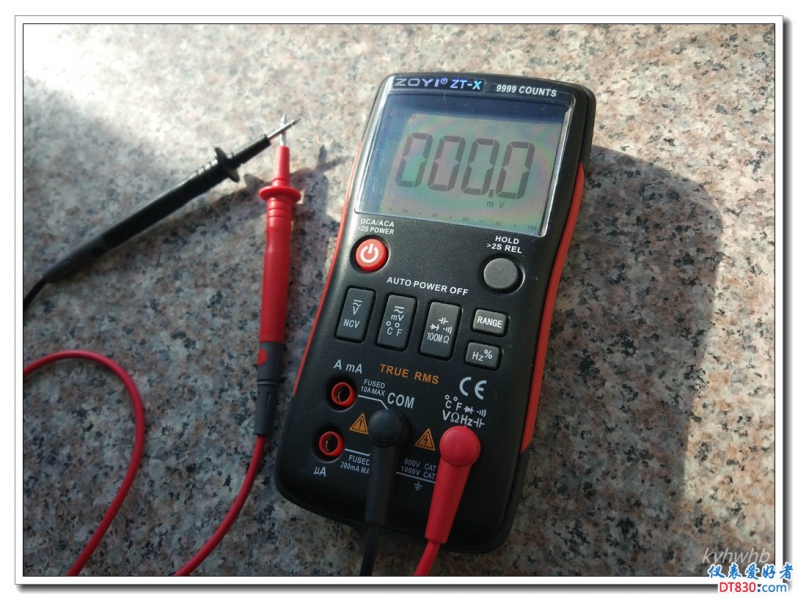

骄阳下的情况

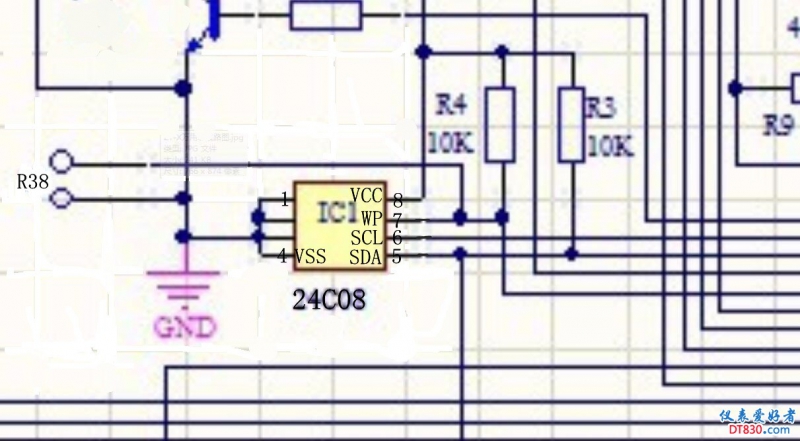

原自动关机时间是5分钟，感觉太短了。这里修改为10分钟。下面是存储器24C08的在机电路图示

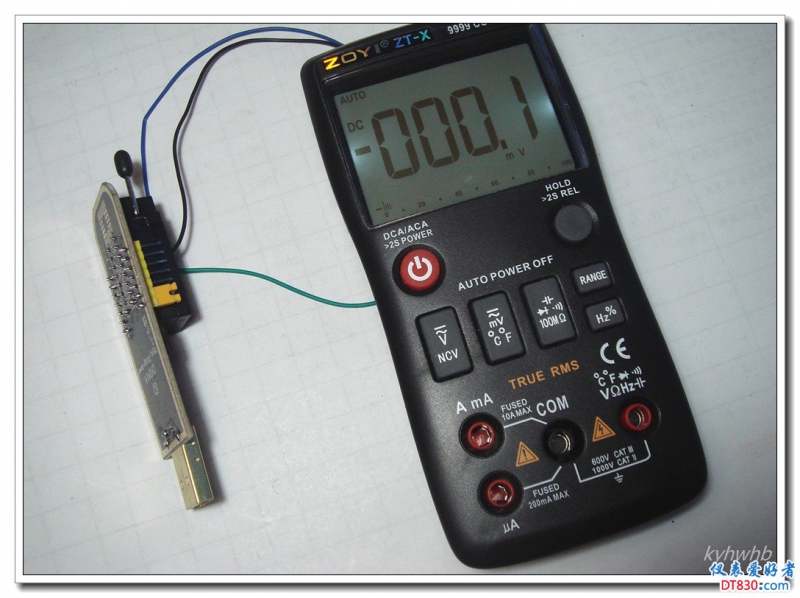

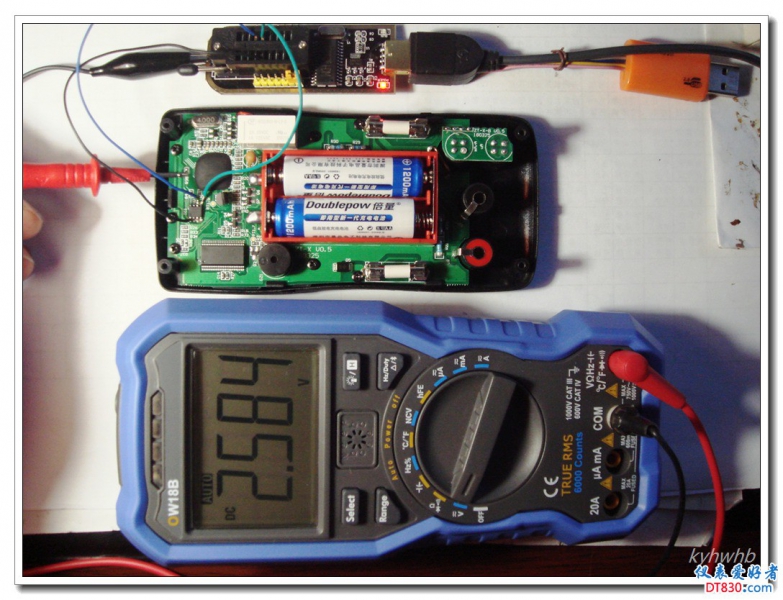

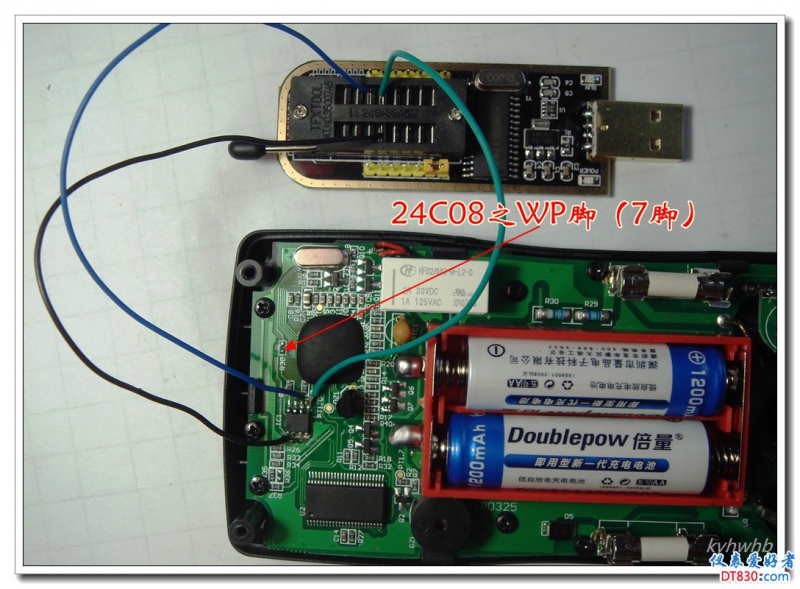

实际焊3根导线连接CH341A编程器即可，即存储器4、5及6脚。24C08的8脚供电由表内电池提供（万用表关机状态）

WP高电平写保护，这时读取原机的数据并存储备份

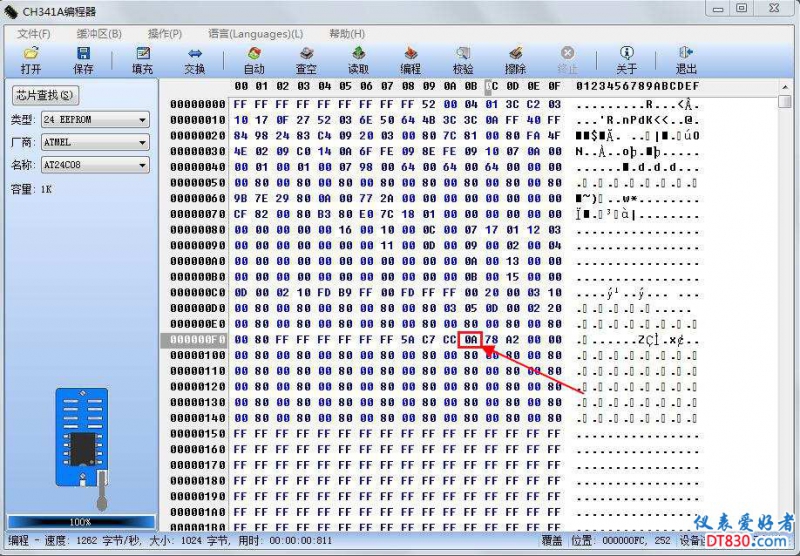

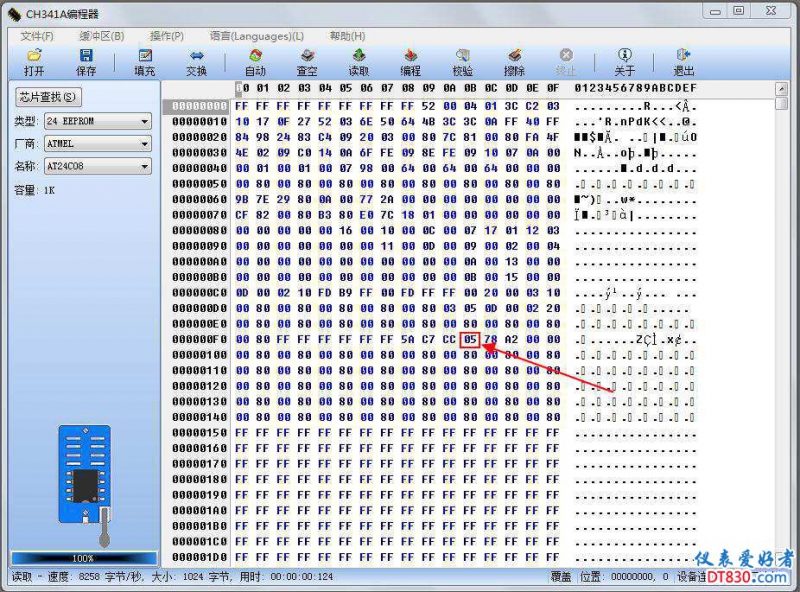

原机5分钟自动关机的数据
-------------------------------------------
原机的数据备份bin压缩文件
ZT-X.rar (282 Bytes, 下载次数: 394)

2018-7-21 08:59 上传

点击文件名下载附件

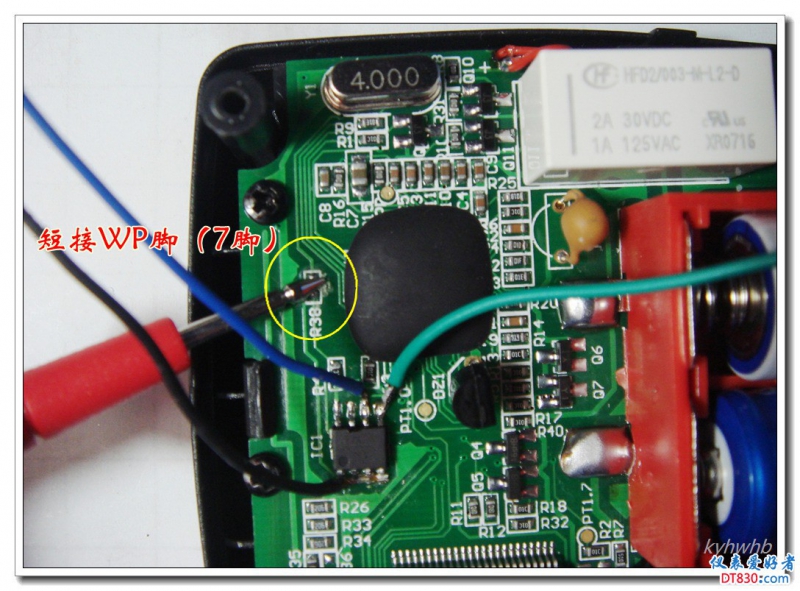

之后表笔短接R38即WP低电平开始编程写入10分钟自动关机的数据

改为10分钟自动关机的数据

开机检测10分钟自动关机功能正常

三.后记-------------------

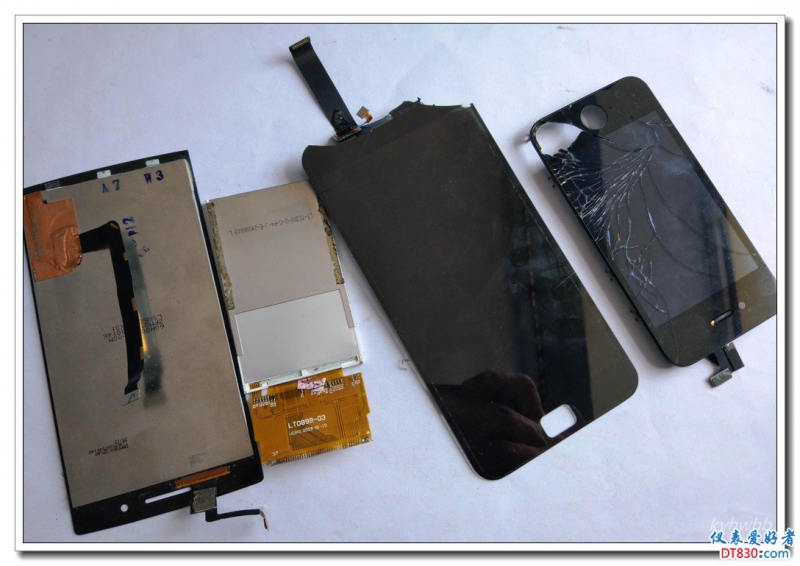

最开始收集了几个手机屏幕准备拆取偏振片待用的

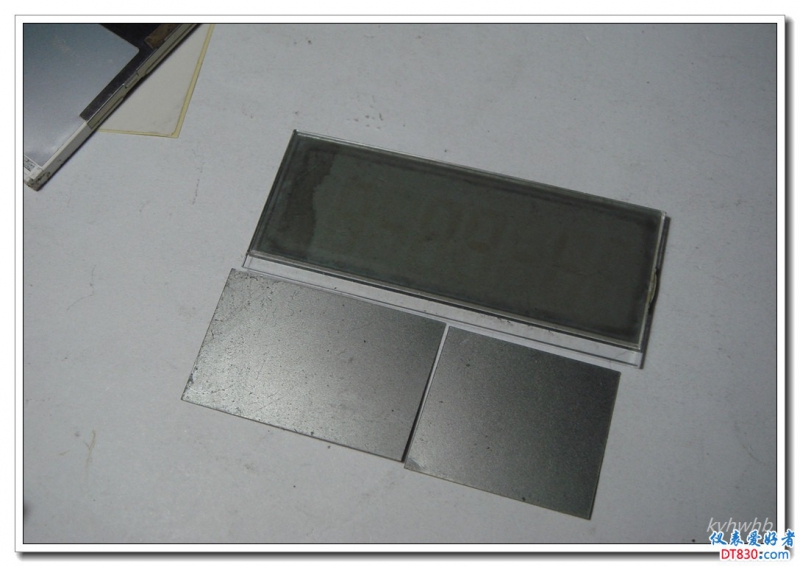

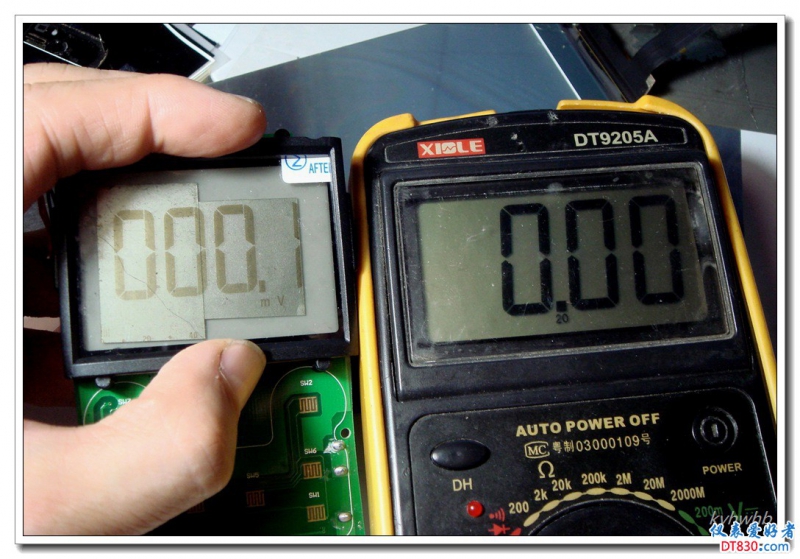

但没有专用工具很难完美取下偏振片（屏薄玻璃易碎），同时偏振片试机效果也不好。可能有彩色黑白偏振片之分吗？

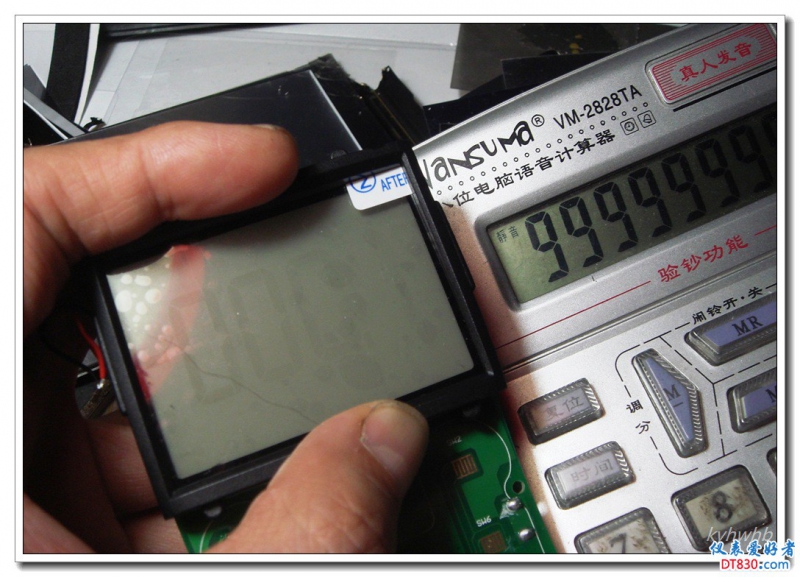

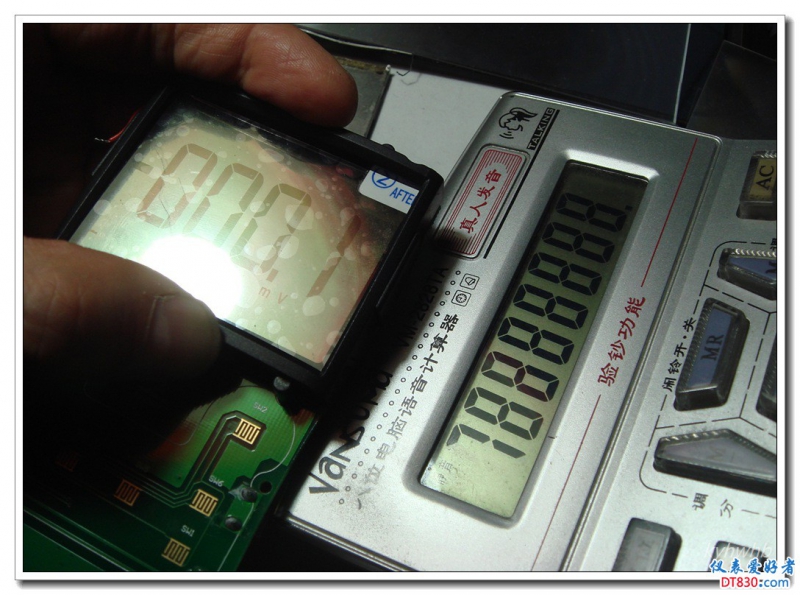

这个是计算器上的

效果还是不错的，就是偏振片面积不够大

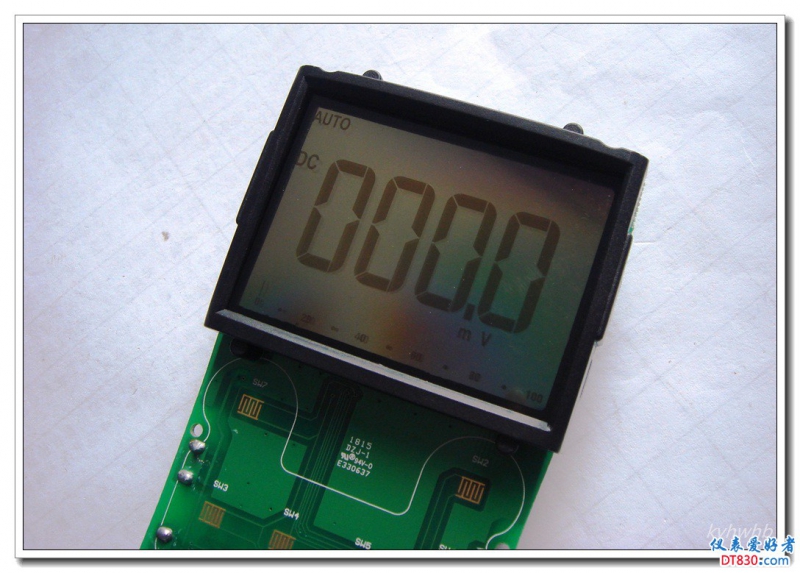

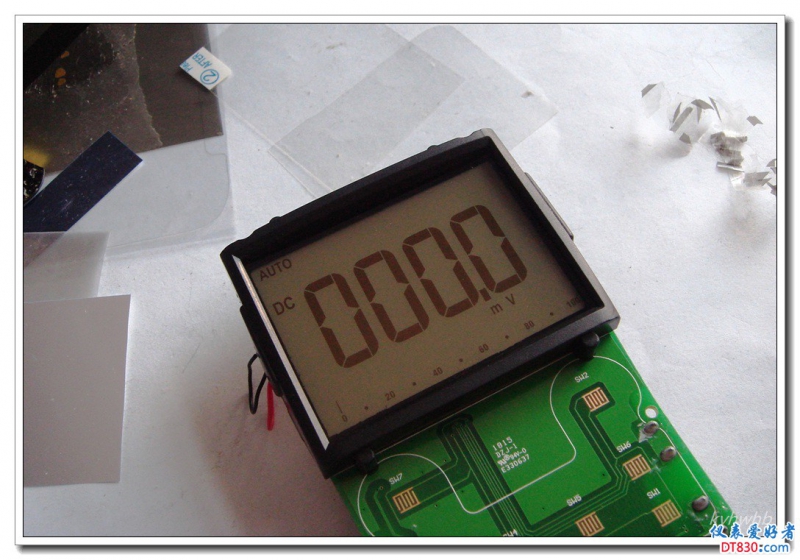

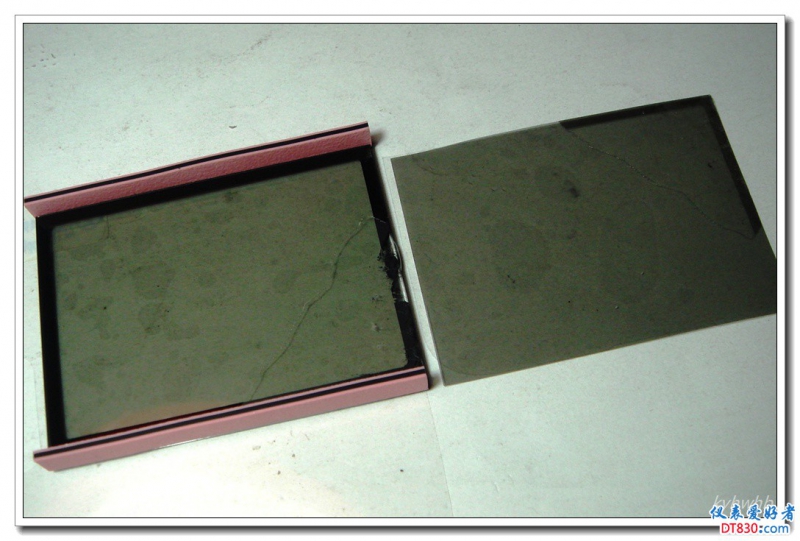

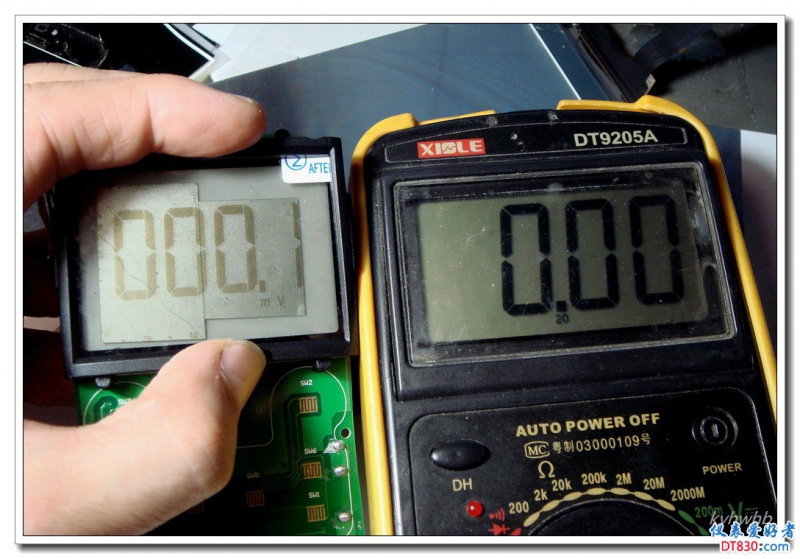

去掉下偏振片后只用屏幕装机效果

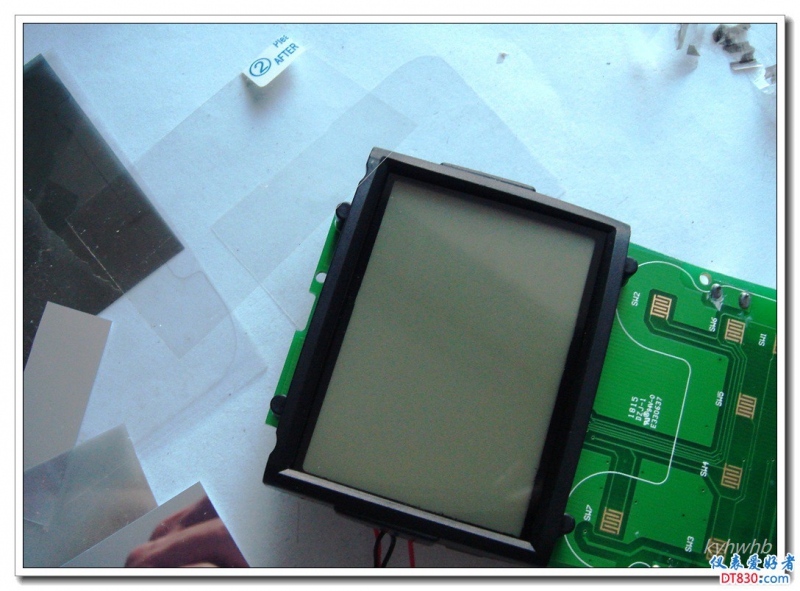

去掉下偏振片装背光板后屏幕装机效果

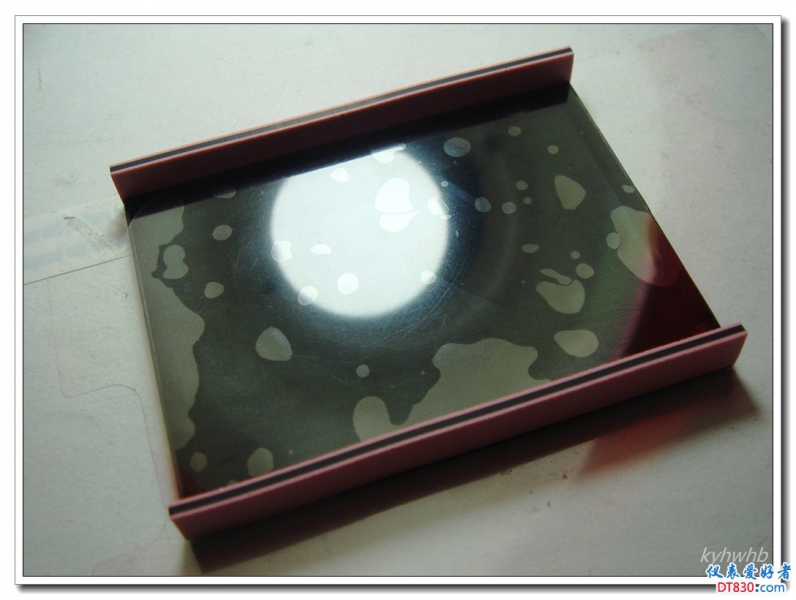

装背光板及偏振片（覆塑料保护贴纸没取下有影响）后屏幕装机效果也不好

手机屏里的银色反光片（微透光的）

微透光的银色反光片装到偏振片后效果也不好

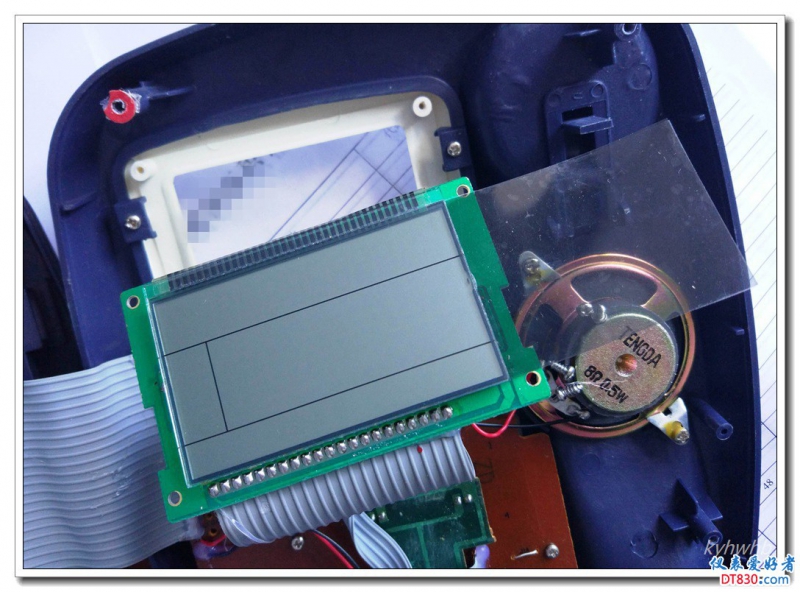

一部电话机黑白液晶屏面积相仿，以后作为备用吧。后查TB上偏振片也有售的，但不了解实际使用效果如何?

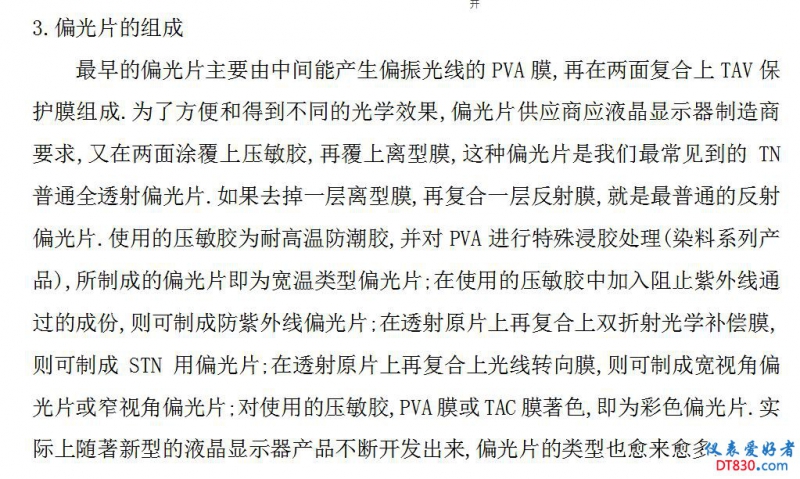

网查偏振片知识也蛮复杂的，偏振片介绍 https://wenku.baidu.com/view/bd93b76bfe4733687e21aab5.html

个人感觉还是原来的显示好看

我也觉的反显的LCD屏很拉风，费电就费电吧，

作为技术偿试很不错，值得赞扬
