优利德UT210E电流档校准太难了！

       两年前入手的优利德UT210E，但是电流档有偏差，因没有电流源也没有进行校准。校准方法早已在网上查到了，即：
    “此校准只涉及表笔插孔测量，并且需要有相应的标准源才能做相应校正！
       本机校正灵活，可全程校正，也可单独某个档位进行校正，由用户自行选择。
       校准需谨慎，若出任何问题本人概不负责，切记，切记，切记
       将转盘置于OFF位置，同时按下蓝（SELECT）键和黄（HOLD）键，并快速旋转转盘至Ω档打开钳表，直至屏幕显示CAL字符，松开蓝、黄键，此时已进入校准模式
       1、此后机子将先自动检查IC内部线路, LCD显示ADC代码值，如果有错误则提示Err0~4,此时关机后查看测量用分压电阻是否连接是否有短路、断路，阻值大小是否正确，检查完毕无错误后,再重新开机,开始校正流程,自检完成后自动保存相关参数至E2，蜂鸣器BEEP响一声提示完成。如果已经检测过，按SELECT键可跳过此项检查。
       2、接着自动检查内部放大器相关参数，自检完成后自动保存相关参数至E2，蜂鸣器BEEP响一声提示完成。如果已经检测过，按SELECT键可跳过此项检查。
当按两次select键跳过上面两步自检步骤后，必须将转盘旋转到其他档位后校准才算正式开始（这个很重要）
      3、将转盘转至需要校准的档位，进行校准（推荐先进行DC mV档的校准）······
校正过程中，按蓝（SELECT）键的作用是“跳过此步”，短按黄（HOLD）键校准数值减（-）、长按黄（HOLD）键校准数值加（＋）；若想退出校准模式，转盘拨至OFF位即可。”

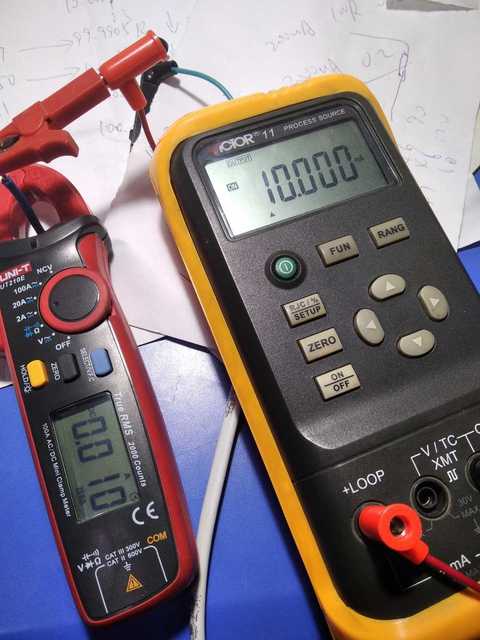

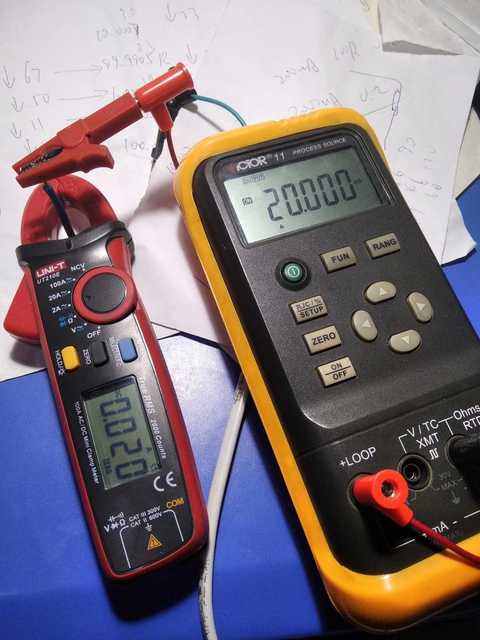

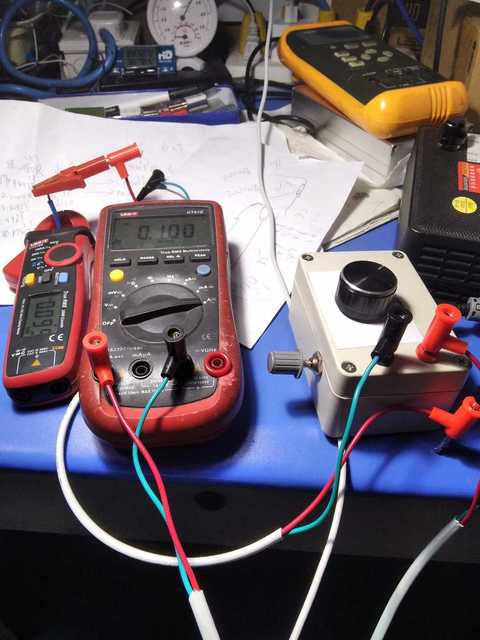

      因最近有了DT830-VAR-1819电压电流基准源，尝试搞一下，想不到太难操作了！
      主要是按黄（HOLD）键示值数加减跳距较大且不定，需要多次增减，才得到需要的示值，但是退出后又变了！用500mA档电流源测试，耗时两个多小时反复几十次，最后效果也不好。第一次做校准，或是哪里方法不对呢，太困难了！

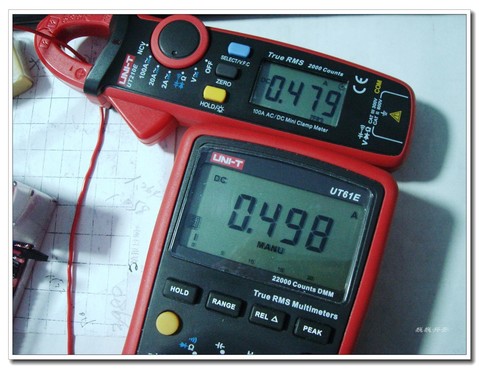

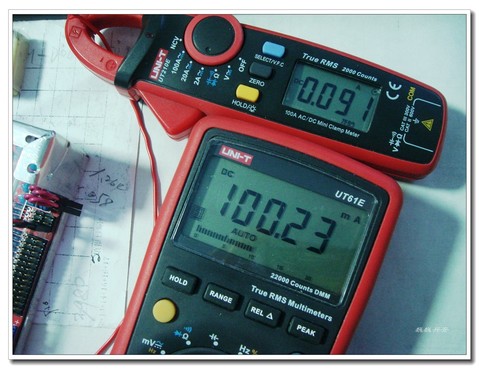

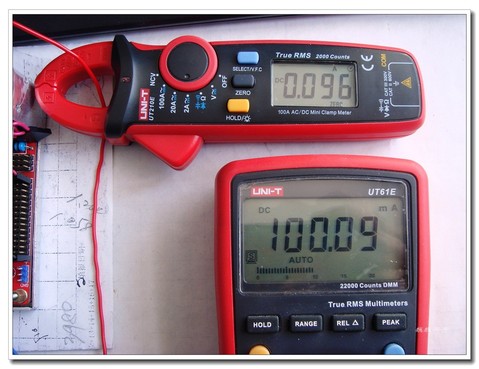

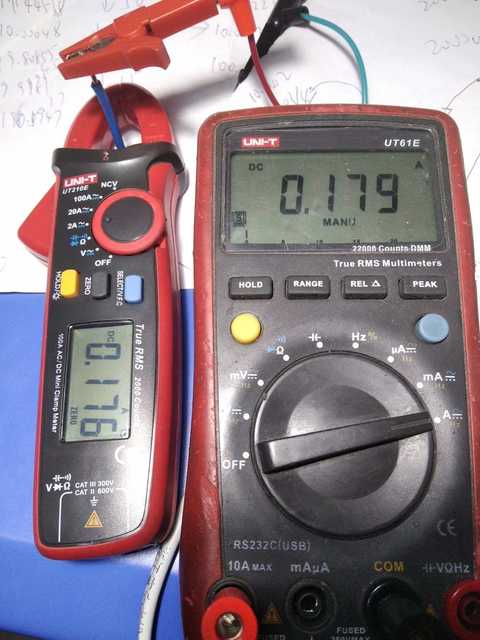

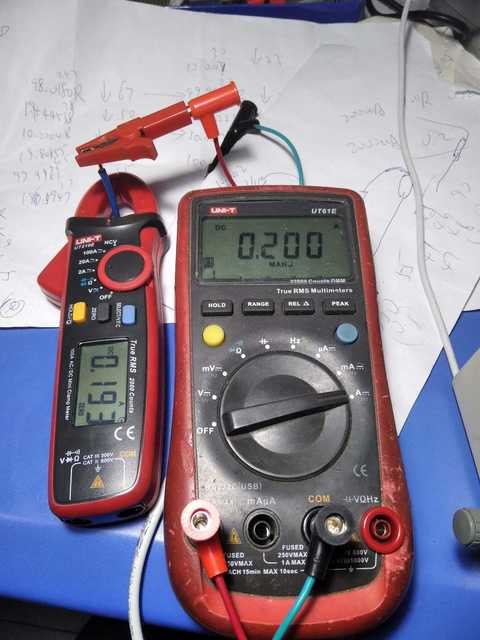

校准前测试电流情况

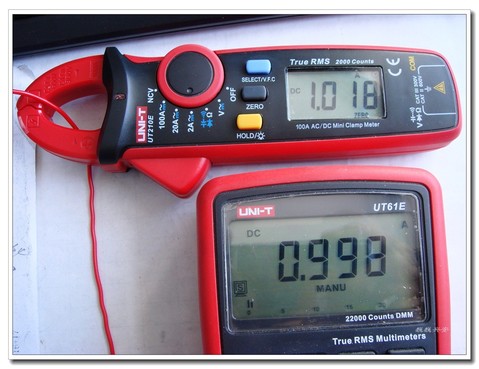

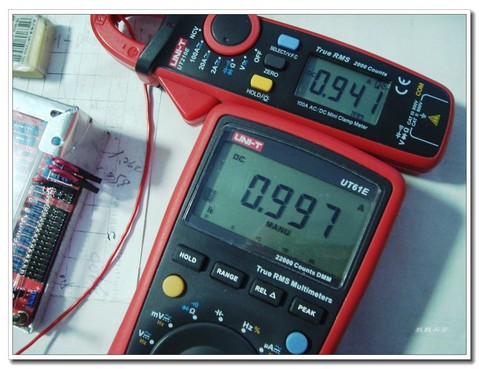

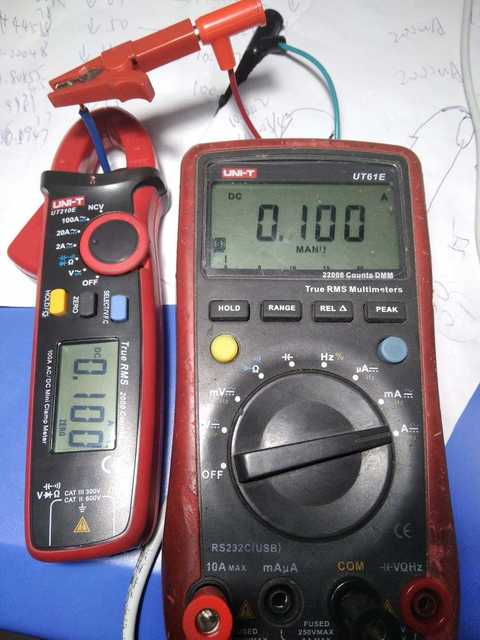

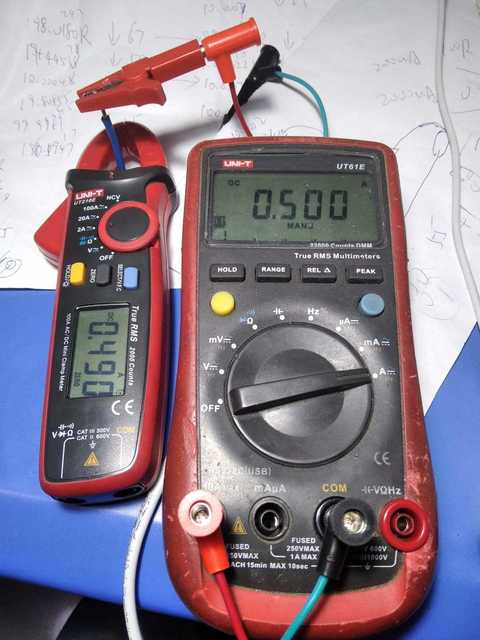

校准后测试电流情况

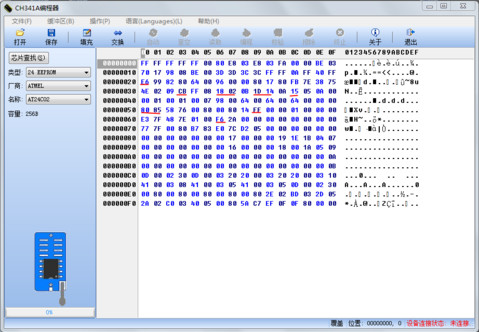

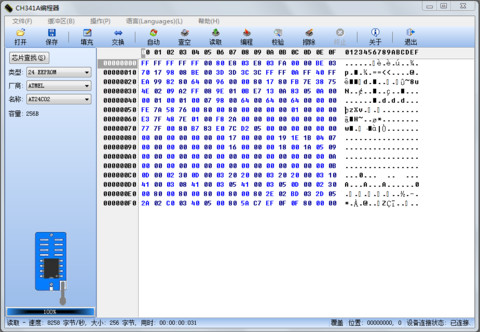

校准前数据

校准后数据，可见多处有变动

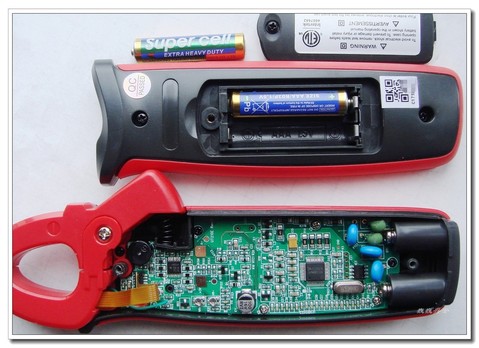

两年前看坛友ksj197706发帖后感觉不错入手的，用料也没有缩水

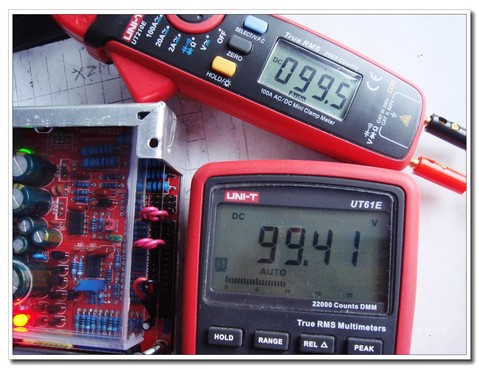

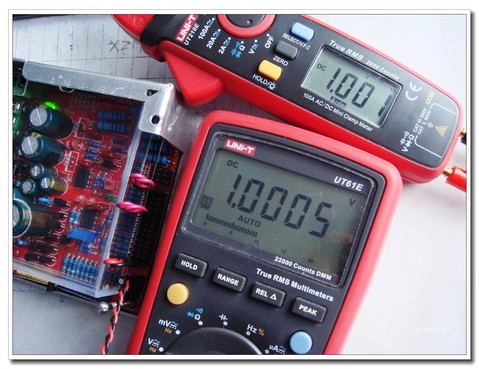

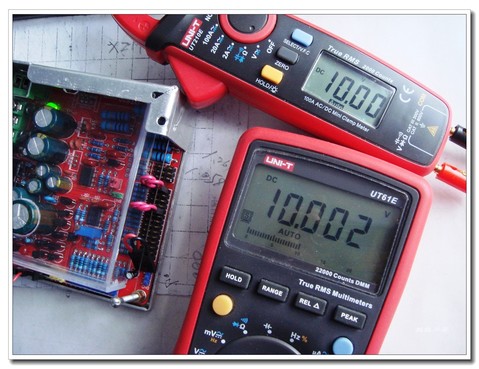

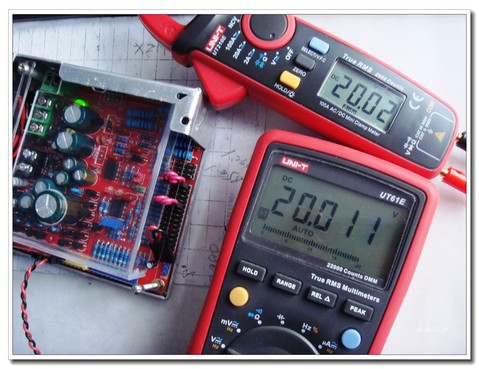

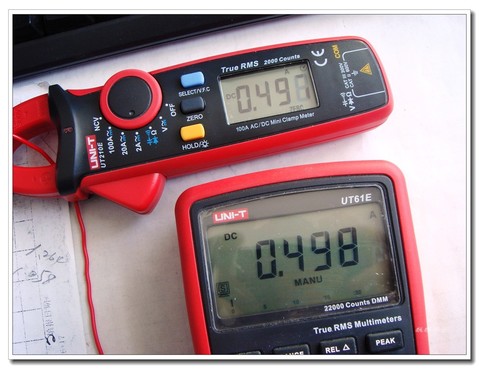

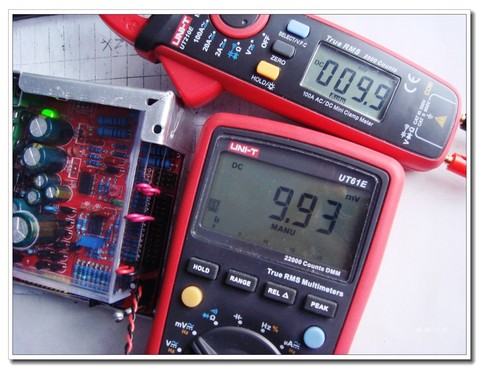

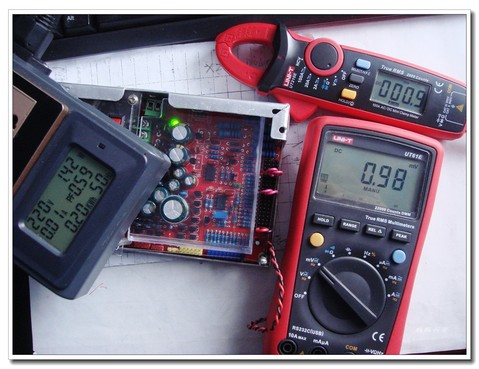

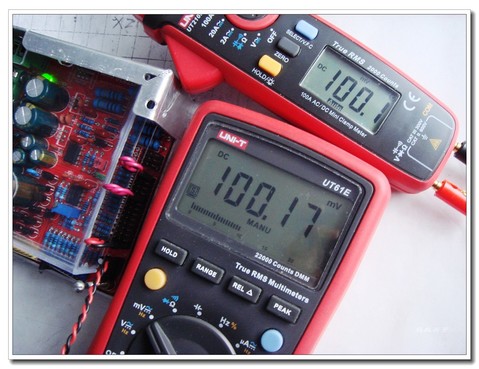

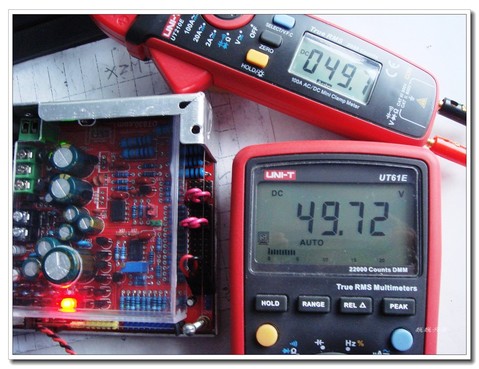

而电压对比测试误差是很小的

期间写入过坛友的210e数据一次，电流误差减小些，但电压与原机对比差一个字。调整电流偏差过大难以调回而恢复原机数据两次！

钳表测量直流电流受外部干扰太大了，怎么消除干扰才能进行精确的校准，不然真的太难了。

闻雨听风 发表于 2020-4-28 17:16
钳表测量直流电流受外部干扰太大了，怎么消除干扰才能进行精确的校准，不然真的太难了。 ...

还有个问题就是按黄（HOLD）键设置示值数加减时并不是按一次有规律的加减一个数，有可能出现20或50等无规律，就像发扑克牌赌博，按超了再想回来比较难！然后设置正确了退出后再测试查看发现又变化了，不是大就是小！无厘头

你的校准方法不对
找个金属盒子，接地，把表放进去，算是消除了附近磁场的干扰吧

还有就是，远离你的设备，算是减少干扰吧
校准前，记得把钳口消磁，摆放的方位要不能懂，否则换个方向，就是几个字的变化了

西林迷 发表于 2020-4-28 18:59
你的校准方法不对
找个金属盒子，接地，把表放进去，算是消除了附近磁场的干扰吧

这样校准方法真是不好弄，磁场的干扰这么厉害，不容易。

西林迷 发表于 2020-4-28 18:59
你的校准方法不对
找个金属盒子，接地，把表放进去，算是消除了附近磁场的干扰吧

这个比较注意影响不大。有几次设置正确了退出后再测试查看发现时大时小，相差达200个字以上！

我的这种表毫安挡也不准确，测试时有时错100毫安左右，最低也有10几毫安。根本达不到厂家说的精确到1毫安。

这么校对吗？数字表的内阻至少都有10欧，钳表的原理是电流互感器，那是就谈不上内阻，如果拿数字表对比钳表来校正，肯定不对！

我这个没有校准过电流档，但感觉还行。校准需要输入1A  10A   ，，，，整数值，这个有点难度啊我只有毫安级别的源。

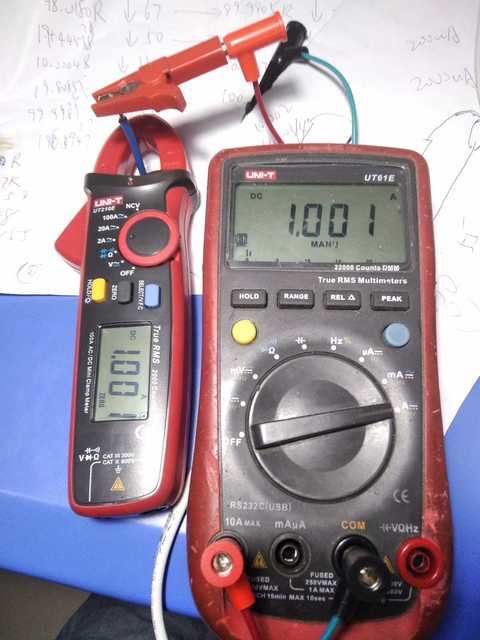

210E分辨率只有1mA测量小电流，基本需要清零摆拍迅速测量，才会有比较好看点的读数。

0660方案，校准时，按加减，只能是整数，手册上是针对6000计数的，1999和19999计数的，需要输入1开头的整数，按加减读数会稳定在1000的整数上

hc061218 发表于 2020-4-28 23:44
210E分辨率只有1mA测量小电流，基本需要清零摆拍迅速测量，才会有比较好看点的读数。 ...

这个测试表现令人羡慕！

是挺难的，楼主很用心{:9002:}

这个表电流档不要轻易尝试校准，一个是磁干扰不容易校准，一个是输入标准源不同会出现不能校准的现象，就像12楼说的情况一样，另外论坛里貌似有篇帖子说过这个问题，我也是出现过校不回来的情况，重刷备份解决，如果要校准就校mv档，mv档准了电流档也不会差到哪里去，

钳表测小电流看个大概就行，别要求太高了吧。

要调整的话，直接改相应位置的数据可能更实际吧。

ksj197706 发表于 2020-4-29 09:59
这个表电流档不要轻易尝试校准，一个是磁干扰不容易校准，一个是输入标准源不同会出现不能校准的现象，就像 ...

以前就是看了你在数码论坛发的帖子，感觉效果非常好。之后185入手的同款，结果没有达到预期，前日下载了你的数据写入电流误差减小些，但电压与原机对比差一个字。。。

wgh1027 发表于 2020-4-29 10:04
要调整的话，直接改相应位置的数据可能更实际吧。

我也想这样搞，但水平太凹了！  看CH341读取的前后数据变动也不小。。。
校准前数据

校准后数据，可见多处有变动

巍巍兴安 发表于 2020-4-29 10:13
以前就是看了你在数码论坛发的帖子，感觉效果非常好。之后185入手的同款，结果没有达到预期，前日下载了 ...

个人用调校下mv档就可以了，mv档准确电流挡一般都准确，况且直流钳表钳直流电流影响准确度的因素太多了，使用前按清0键测量，要精确的数据还是要万用表串接电路的测量，晚上我上几个备份数据你刷刷看能否达到你的要求，有返厂校准后的数据，有自己调校的数据，，，，
