XJW01许老师LCR数字电桥套件装机

发表于：2020-7-1 09:20:04 8737
LCR电桥
主题类别: 制作_改装
仪表品牌: 其它品牌
型号或关键字: XJW01许老师LCR数字电桥

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
网拍了一套XJW01许老师LCR数字电桥套件尝试装机使用：

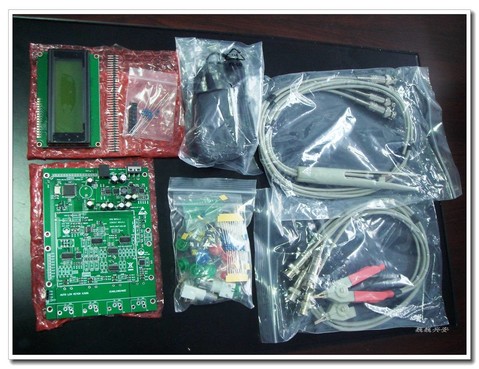

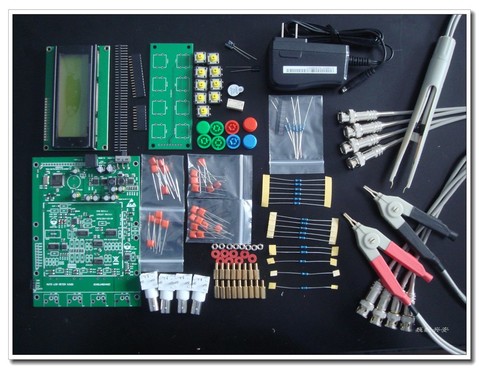

全部套件

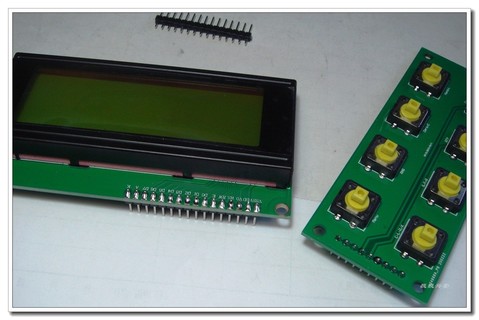

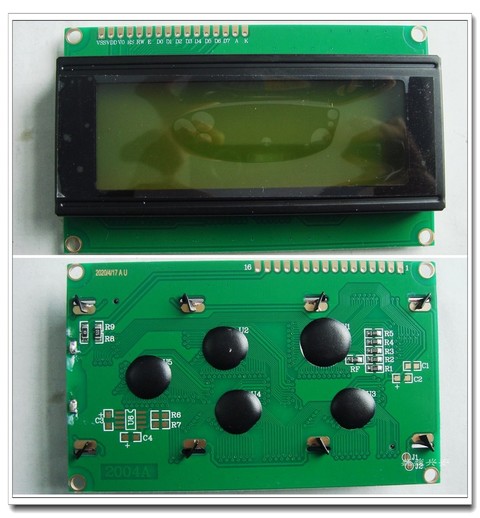

液晶屏板正反面

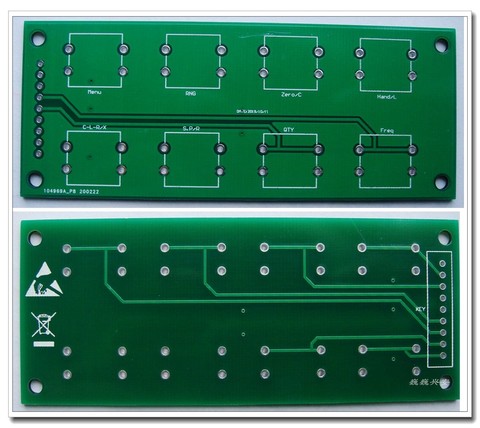

按键板正反面

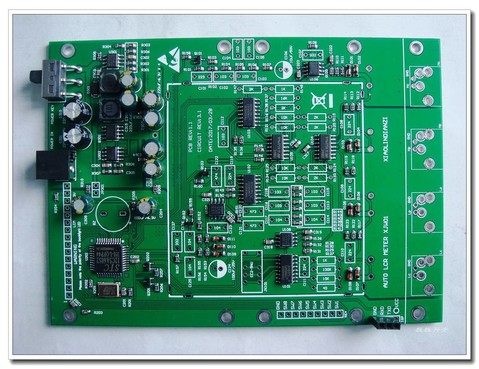

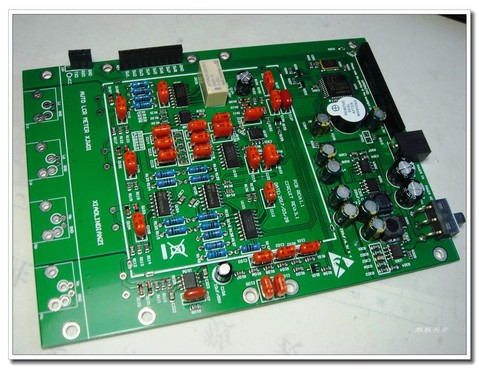

主板
电源及单片机

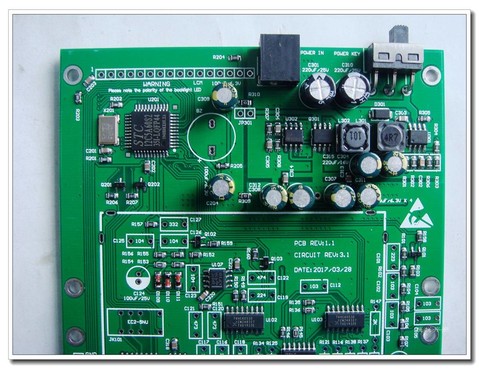

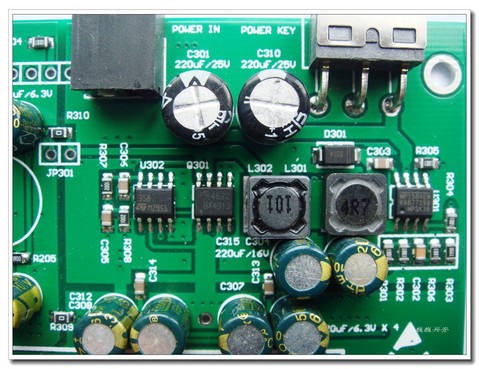

电源部分，12V输入转±5V输出供整机

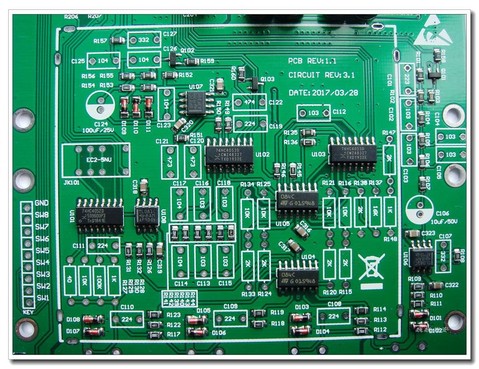

各种芯片

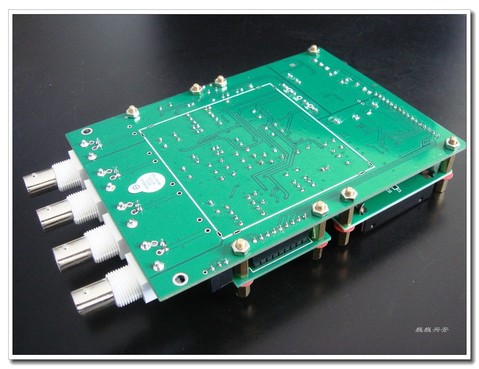

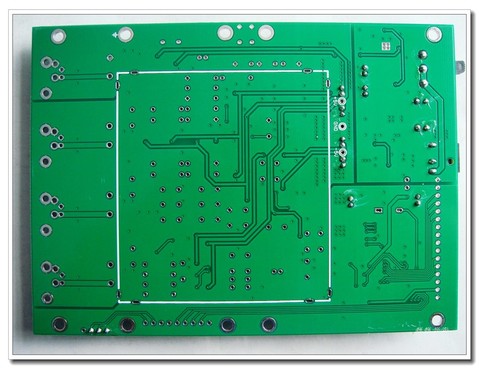

主板背面

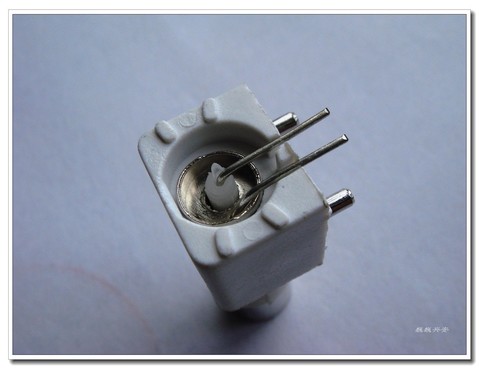

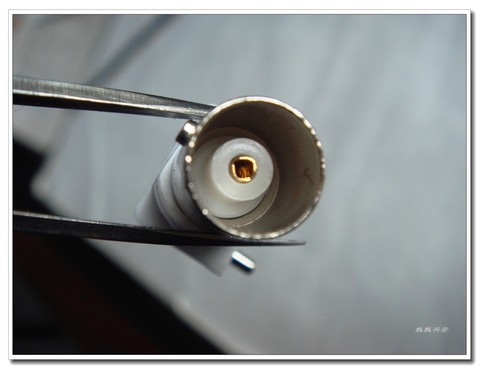

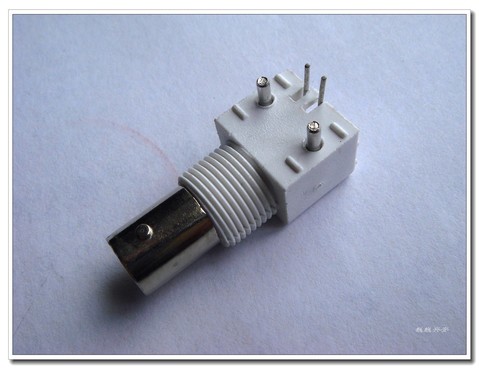

BNC白座

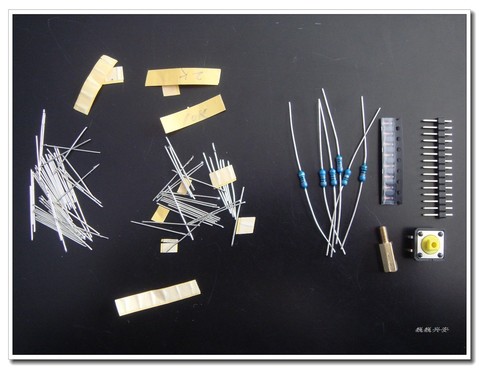

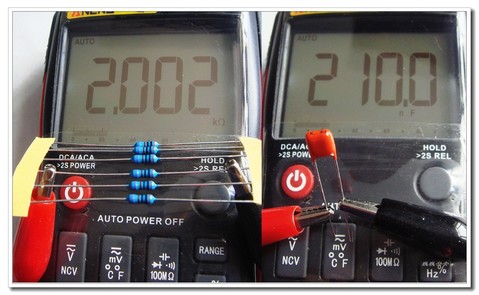

分拣测试阻容元件

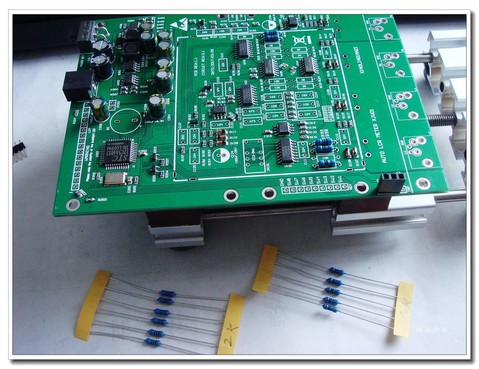

先焊电阻
然后焊电容蜂鸣器插座等

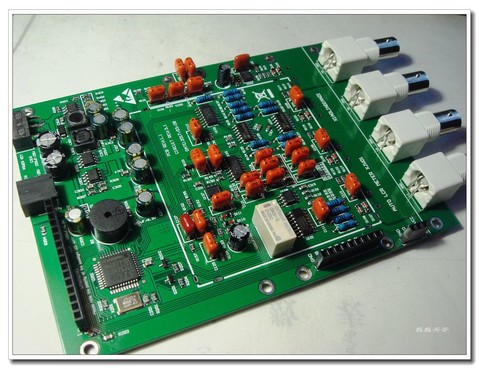

焊BNC白座
焊液晶屏及按键板插针及按键
装按键板

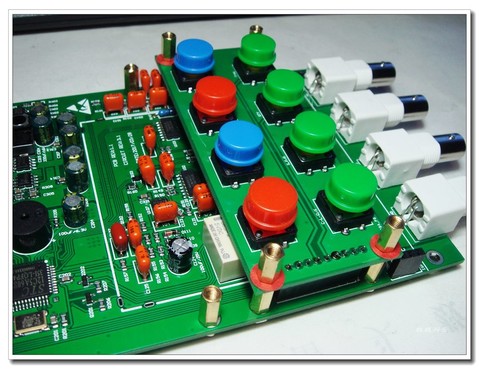

安装液晶屏

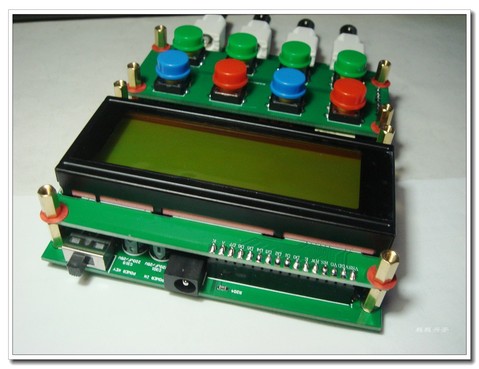

组装完毕
最后仅剩余6个校准电阻、一个按键和几个备用的4148等

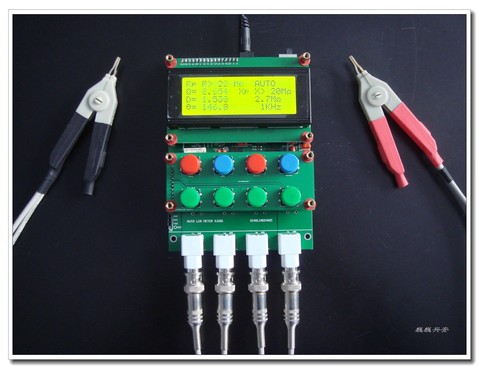

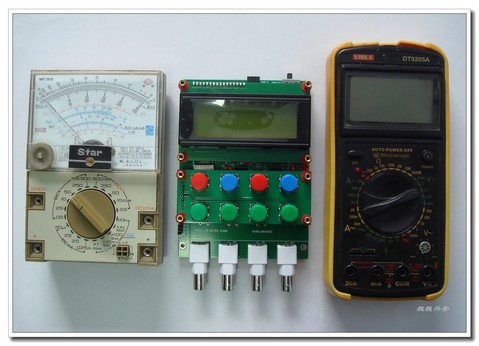

体积对比

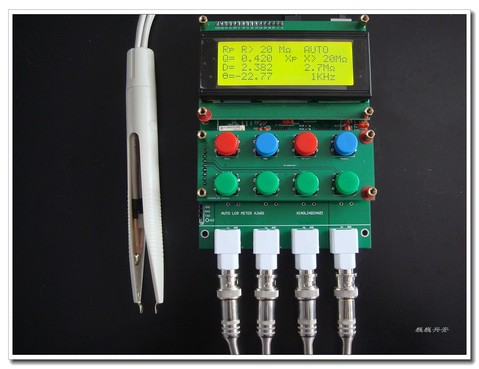

上电屏显工作了
之后还要初始化 清零，才能投入使用
