ZT219之200mA陶瓷保险管应急拆修

发表于：2018-3-16 20:24:03 9384
万用表
主题类别: 维修
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

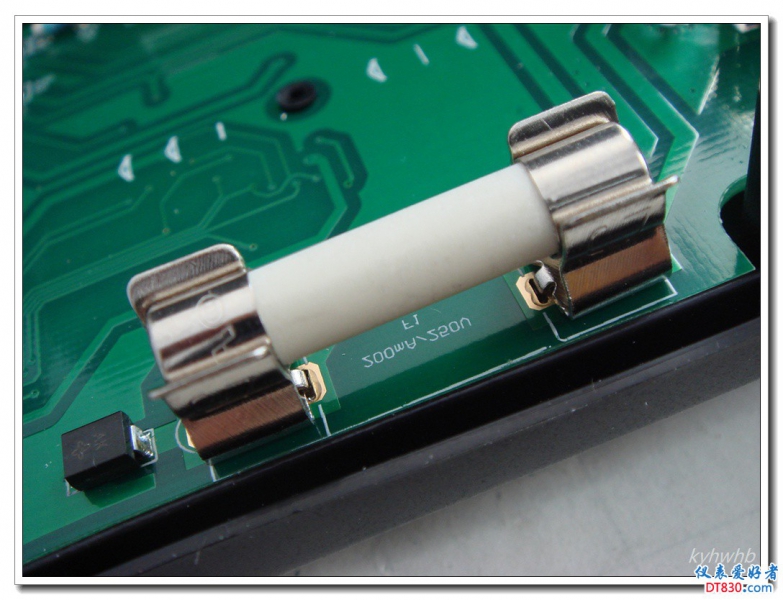

ZT219数字表电流档200mA陶瓷保险管不慎烧断了，没有同规格配件，应急拆修试试：

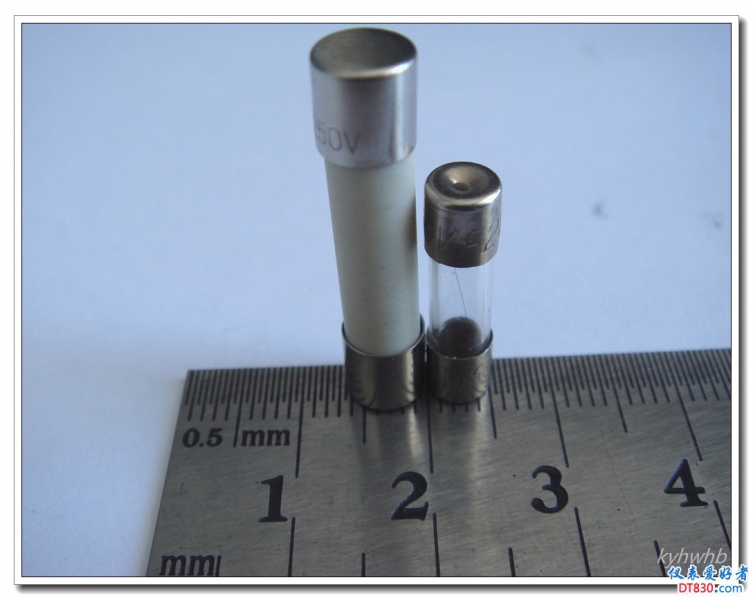

200mA陶瓷保险管是6×30的,而仅有的玻璃保险管为5×20的

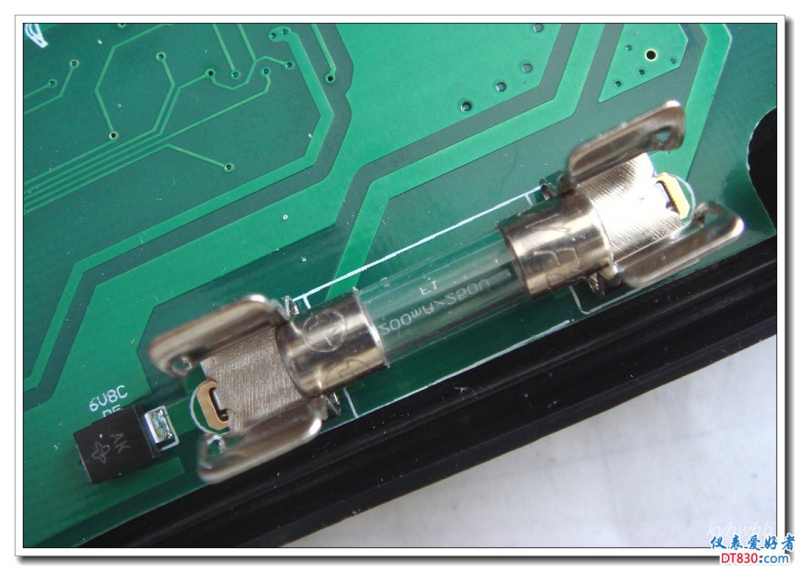

按装上看起来不够牢靠
加热陶瓷保险管可以拆开

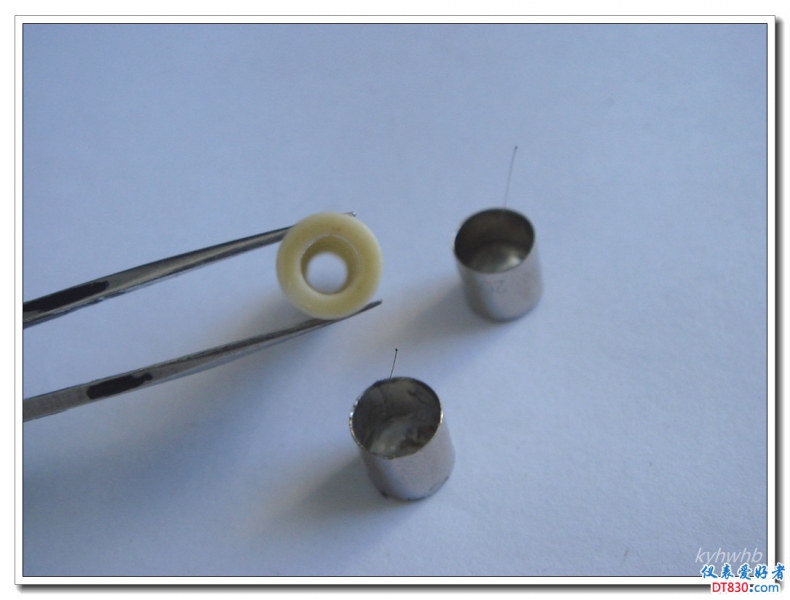

陶瓷管里面空的

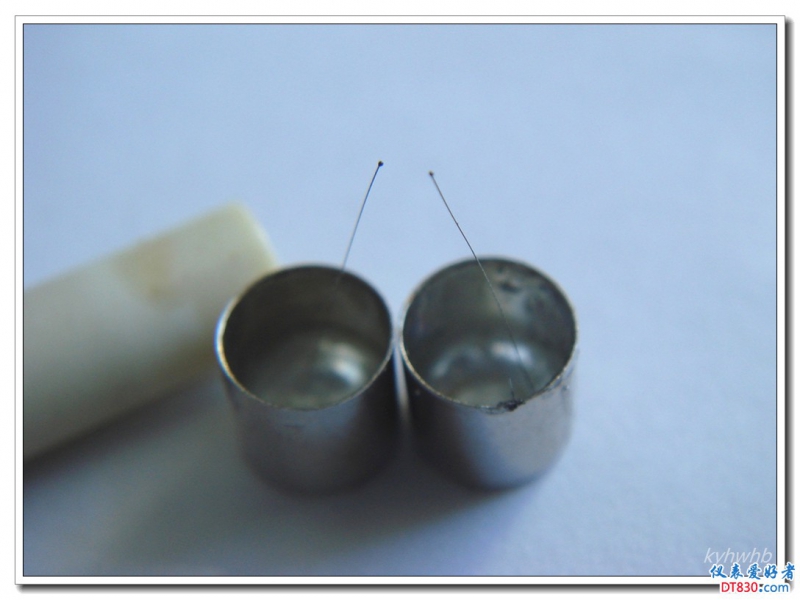

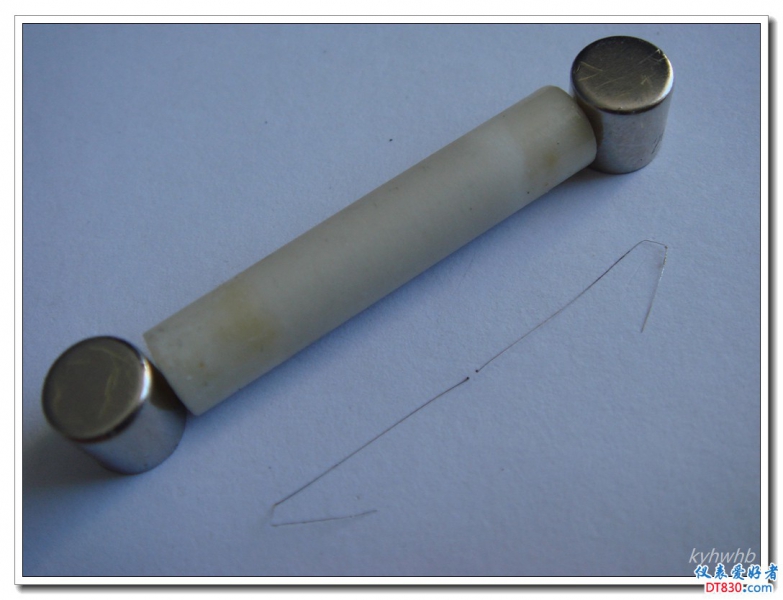

熔断的保险丝

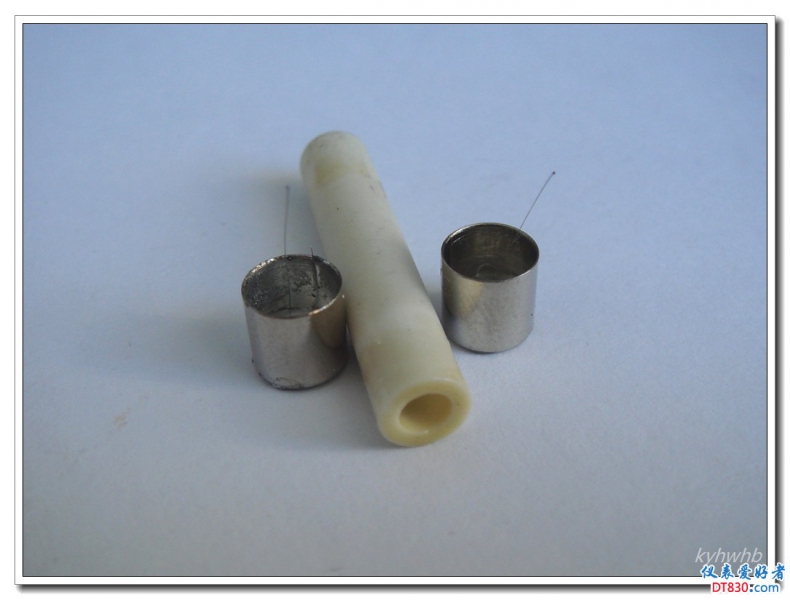

继续加热，保险丝可以取下了，目测直径约0.05mm

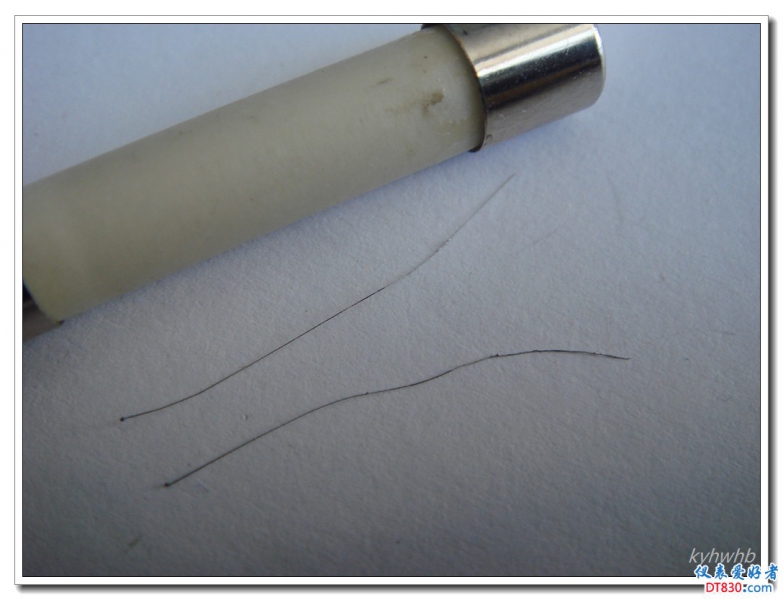

整理一下保险丝

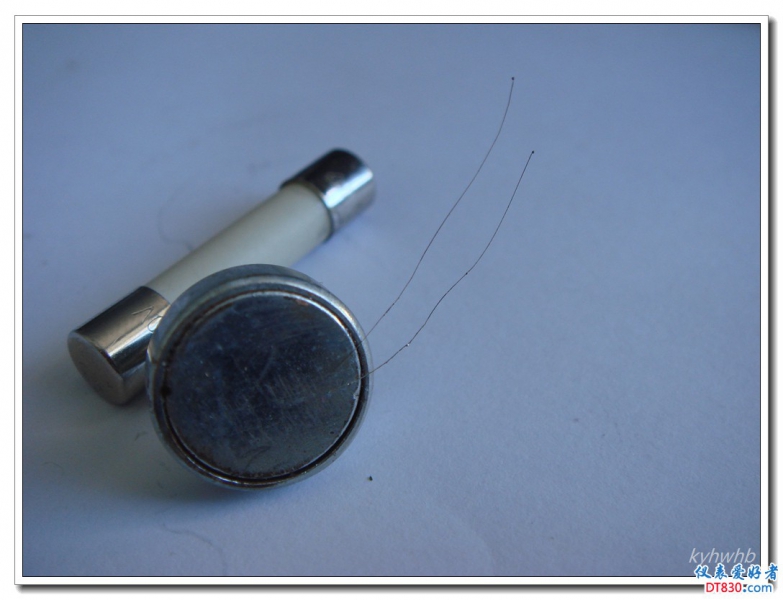

磁铁可以吸附

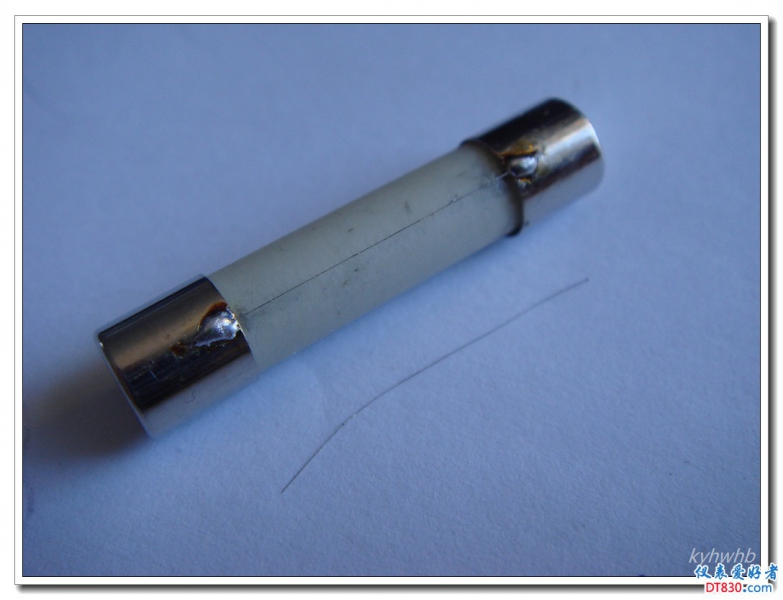

只好焊在外壳上了

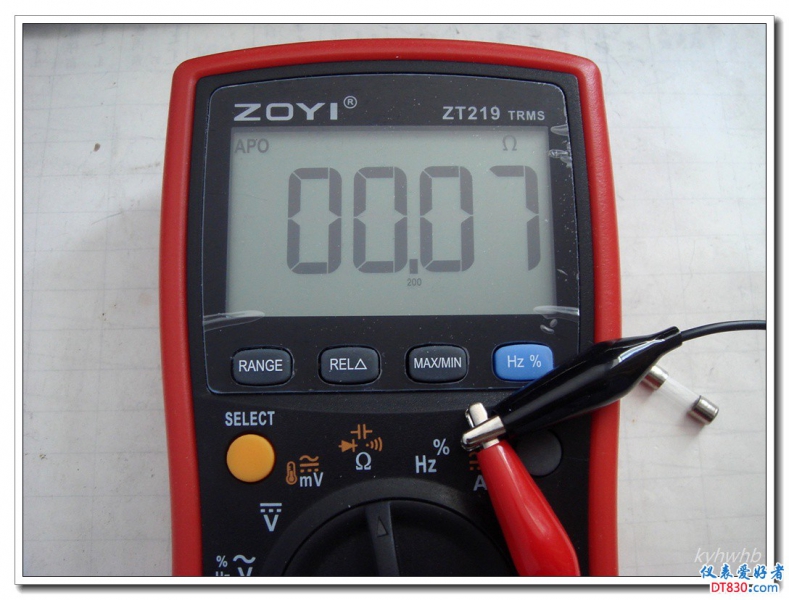

短接表笔电阻0.07Ω

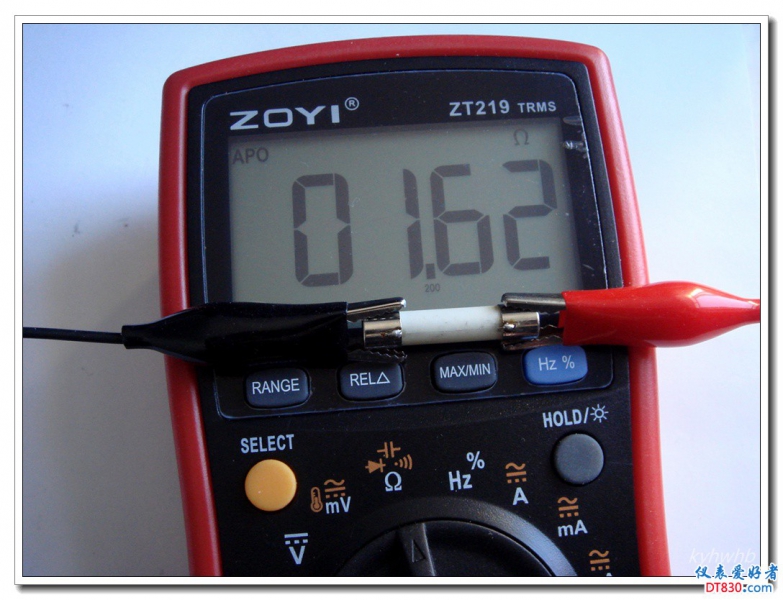

实测焊接的保险丝电阻即为1.55Ω

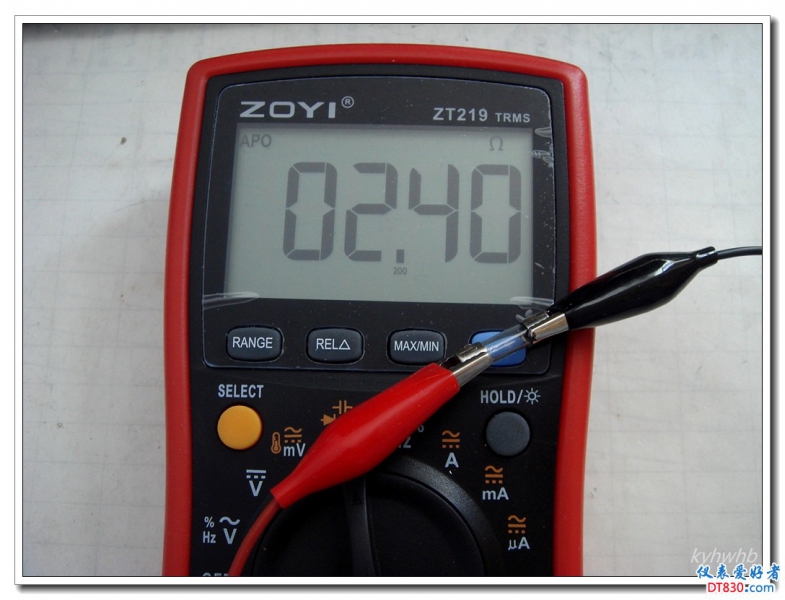

而玻璃保险管为2.33Ω

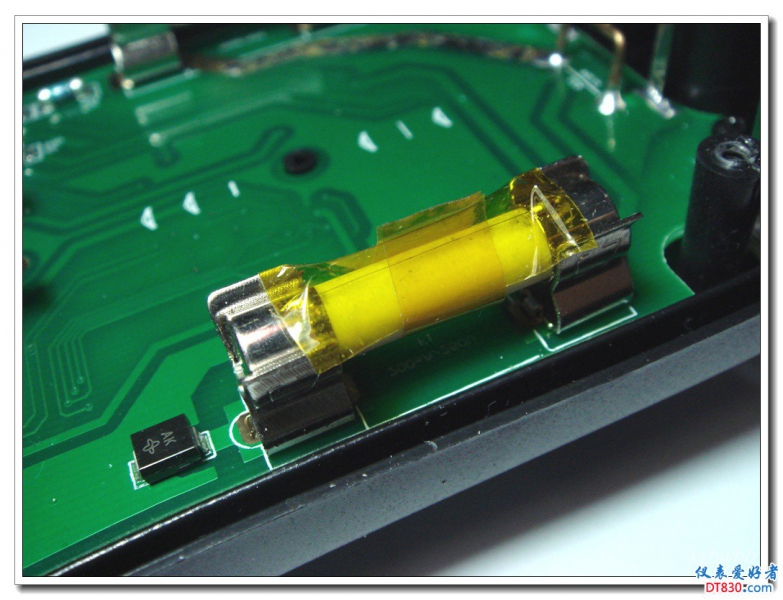

包上些耐高温胶带

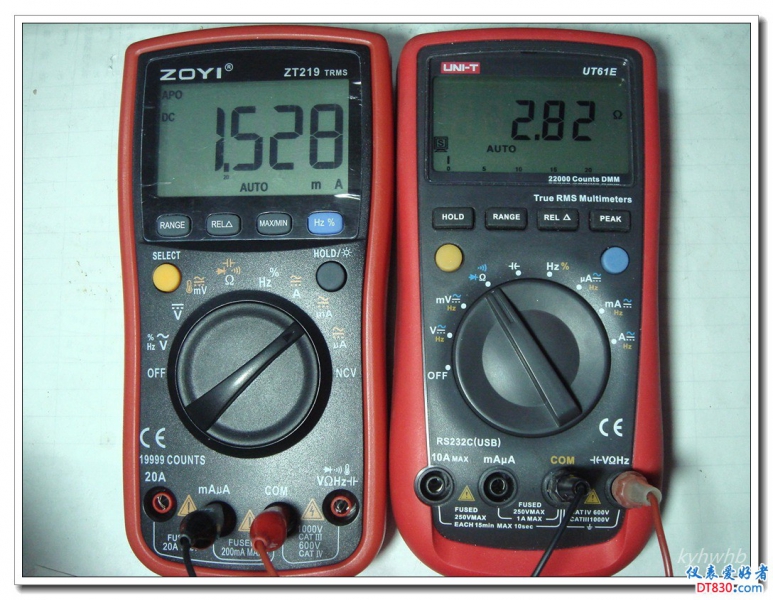

ZT219测试61E电阻档电流为1.528mA,而61E测试ZT219毫安电流档电阻为2.82Ω

#维修#万用表#改装
收藏
送赞
分享

相关帖子

评分

参与人数 1金钱 +5 收起 理由
jsycwnw + 5 很给力!

查看全部评分总评分 : 金钱 +5

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

勇闯沙滩 数字大神 2018-3-17 07:40:40
你的意思把原保险丝接上又用了，保险丝是铁的。
2018-3-17 07:40:40 回复
kyhwhb 楼主     数字大神 2018-3-17 08:09:37
勇闯沙滩 发表于 2018-3-17 07:40
你的意思把原保险丝接上又用了，保险丝是铁的。

原熔丝烧断成两根，这里使用其中一根焊到外壳上应急代用。
2018-3-17 08:09:37 回复

点评

tntzpq
应急；看看*宝商家有配件没
2018-3-18 23:52
fengfeizi 数字探长 2018-3-17 09:33:30
怎么是使用6*30的保险管？里面丝这么长烧两段改短后电流熔断参数应该会变的，只能应急应用的。
2018-3-17 09:33:30 回复
PHP99 数字斗士 2018-3-17 14:33:59
把原保险丝接上又用了
2018-3-17 14:33:59 回复
wgsd 数字大神 2018-3-17 15:56:11
应急处理很实用，如果找不到30mm长的保险丝，能找到0.2A的裸丝可继续利用，把原坏的保险丝两端打0.7的孔，用0.2A的裸丝穿过，两端焊锡焊上，这样比较安全，不会烧黑周边线路板，比玻璃管的好（玻璃管的电流档如误测220V可能炸掉）。
只要电流熔断大小适合，保险丝的电阻不会影响测量精度。
2018-3-17 15:56:11 回复
散淡021 数字大神 2018-3-18 08:16:48
现在条件好了，不提倡这样做，
但楼主是个好思路，搞维修必须要有。
我过去指针表一直换心，进口的内阻低，要不最小电阻档调零吃力。数表电流档不影响。


楼主也可简单的把小的叠加大的上焊住或小的两端焊大的旧帽。
2018-3-18 08:16:48 回复
rivrz 数字探长 2018-5-6 18:02:53
本帖最后由 rivrz 于 2018-5-6 18:08 编辑

请问一下保险丝这种东西一根丝上各各位置的熔断概率一样么; 还是制造时会在某个点处特殊处理一下，保证总是在一固定位置熔断？看楼主的图片熔断点近似在正中间，不知道是偶然还是厂家就是这么设计的？本人小白，问的问题可能太简单，大神勿怪
2018-5-6 18:02:53 回复
kyhwhb 楼主     数字大神 2018-5-7 08:58:40
rivrz 发表于 2018-5-6 18:02
请问一下保险丝这种东西一根丝上各各位置的熔断概率一样么; 还是制造时会在某个点处特殊处理一下，保证总是 ...

保险丝各位置的熔断概率应该一样的，但熔丝两端和保险管的金属帽是焊接的，在过流温升时两端金属帽段热量耗散的速度要大于熔丝中间位置，即保险丝中间温度要高于两端而先熔断。
2018-5-7 08:58:40 回复

评分

参与人数 1金钱 +2 收起 理由
rivrz + 2 明白了，谢谢！

查看全部评分总评分 : 金钱 +2

robter 数字梦想家 2018-6-13 14:52:30
长见识了
2018-6-13 14:52:30 回复
fslichong 数字王者 2018-6-14 13:58:15
如果是3.5位的表这样修没问题，对4.5位的表这样修影响精度，临时用用一下也可以
2018-6-14 13:58:15 回复
apple5050 数字探长 2018-7-1 21:38:20
没想到这个保险丝电阻这么大啊。
2018-7-1 21:38:20 回复
ynqjzzh 数字梦想家 2018-7-19 09:55:05
厂家应该配送两个
2018-7-19 09:55:05 回复
kyhwhb 楼主     数字大神 2018-7-19 10:17:47
ynqjzzh 发表于 2018-7-19 09:55
厂家应该配送两个

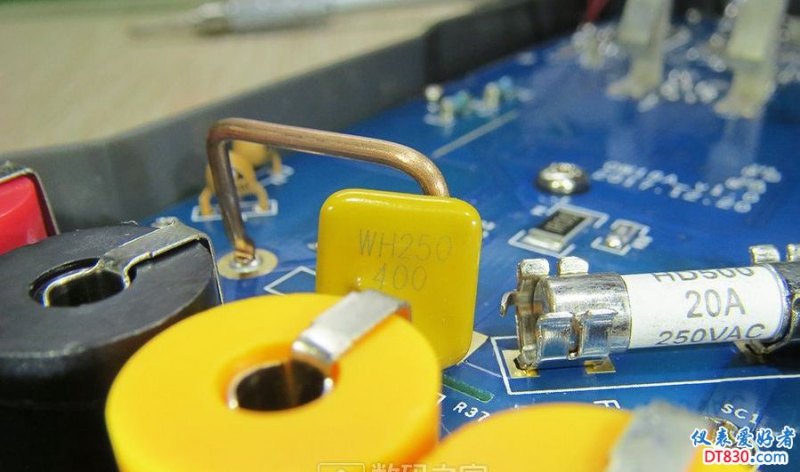

像这种采用WH250-400（400mA）自恢复保险丝的设计还是不错的！


2018-7-19 10:17:47 回复
ynqjzzh 数字梦想家 2018-7-19 10:48:24
巍巍兴安 发表于 2018-7-19 10:17
像这种采用WH250-400（400mA）自恢复保险丝的设计还是不错的！

自恢复保险丝恐怕动作反应慢吧？
2018-7-19 10:48:24 回复
表述 数字精灵 2018-7-29 10:05:10
这个保险丝换成500ＭＡ的可以吗
2018-7-29 10:05:10 回复
kyhwhb 楼主     数字大神 2018-7-29 11:23:04
表述 发表于 2018-7-29 10:05
这个保险丝换成500ＭＡ的可以吗

取样电阻R24好像是1/4W的，500mＡ已达上限容易受损。最好还是选小于500mＡ的保险丝。
2018-7-29 11:23:04 回复
表述 数字精灵 2018-7-29 15:30:21
巍巍兴安 发表于 2018-7-29 11:23
取样电阻R24好像是1/4W的，500mＡ已达上限容易受损。最好还是选小于500mＡ的保险丝。 ...

你的意思是说500ＭＡ以下应该都可以？
2018-7-29 15:30:21 回复
