胜利VC3021万用表拆机图

发表于：2019-7-12 15:06:01 8392
万用表
主题类别: 评测（详细）
仪表品牌: 胜利（VICTOR）
显示方式: 指针
型号或关键字: 胜利VC3021

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

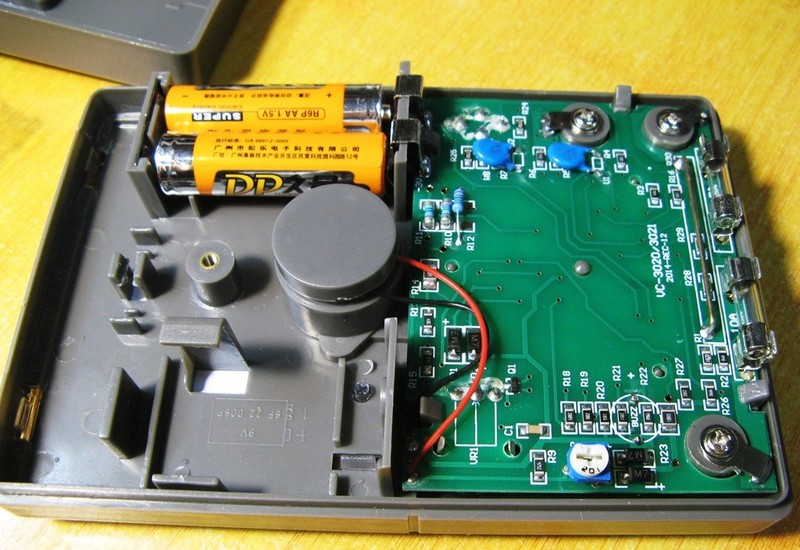

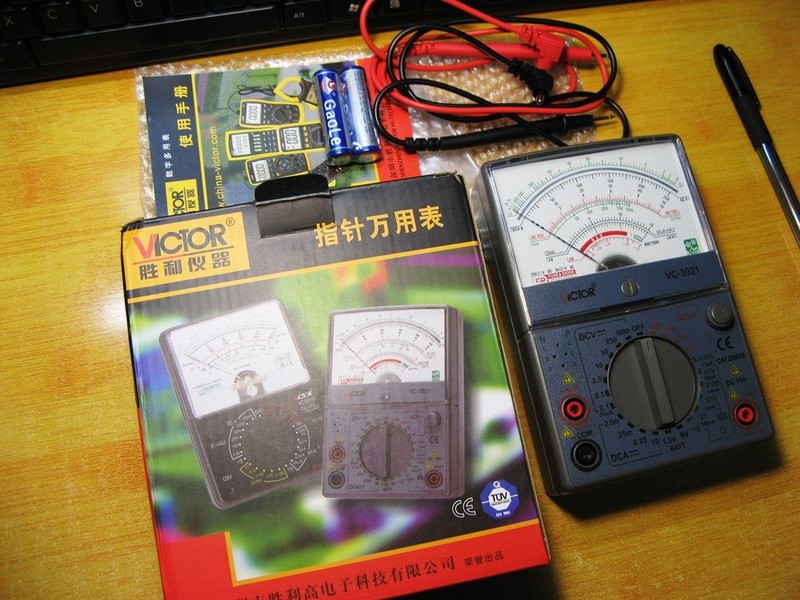

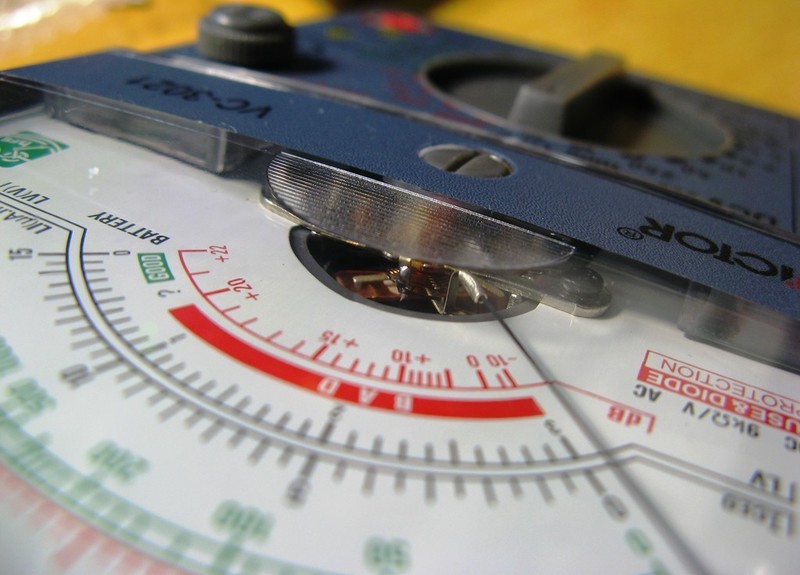

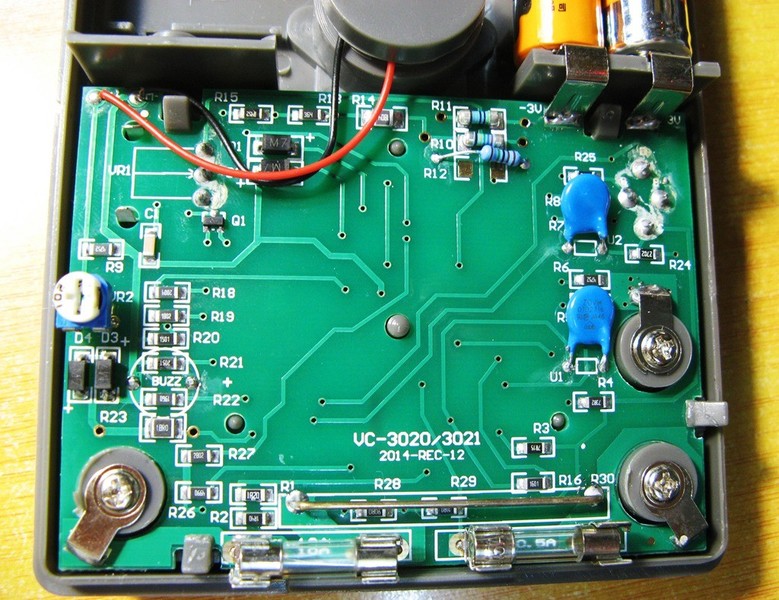

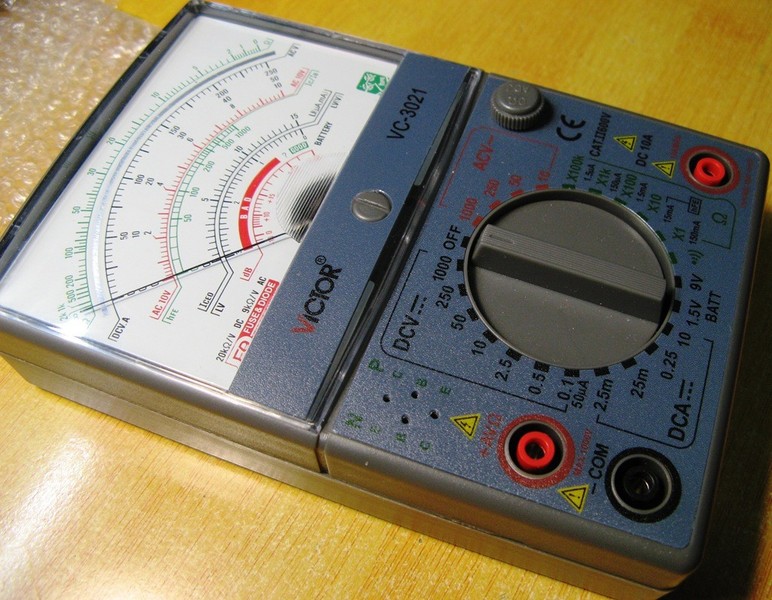

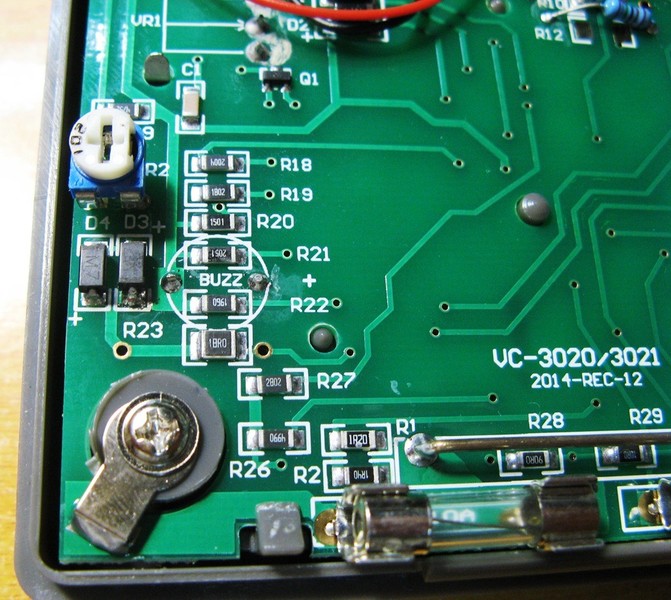

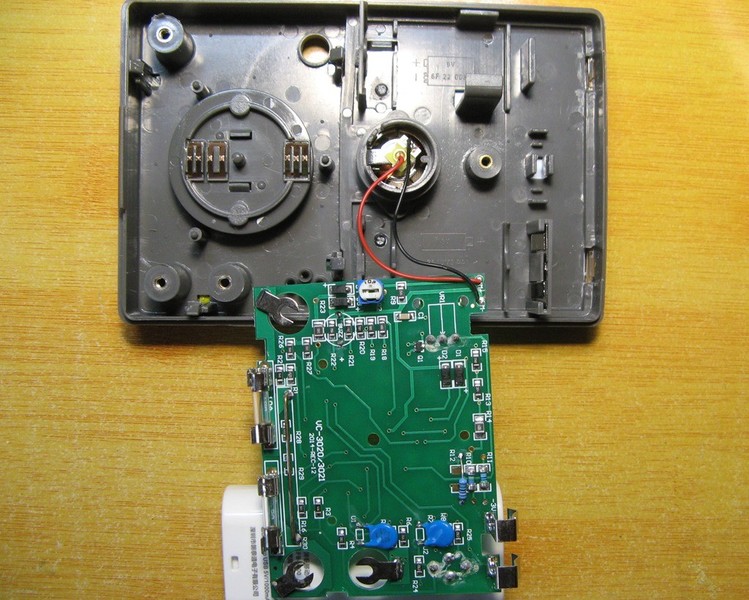

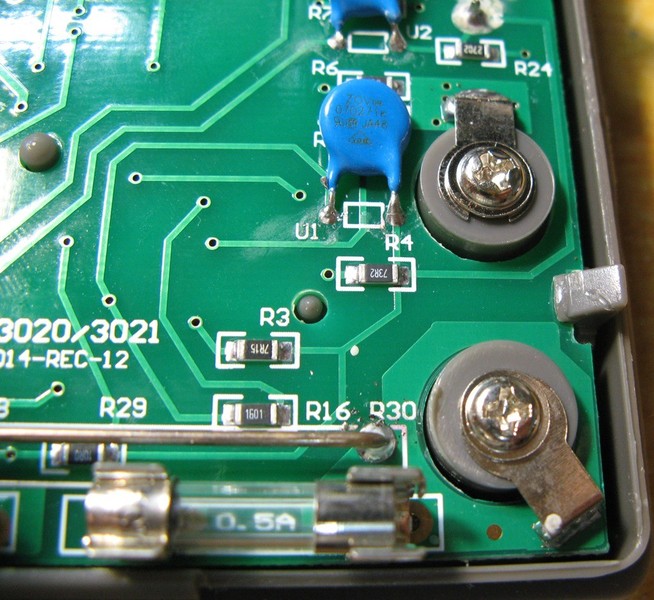

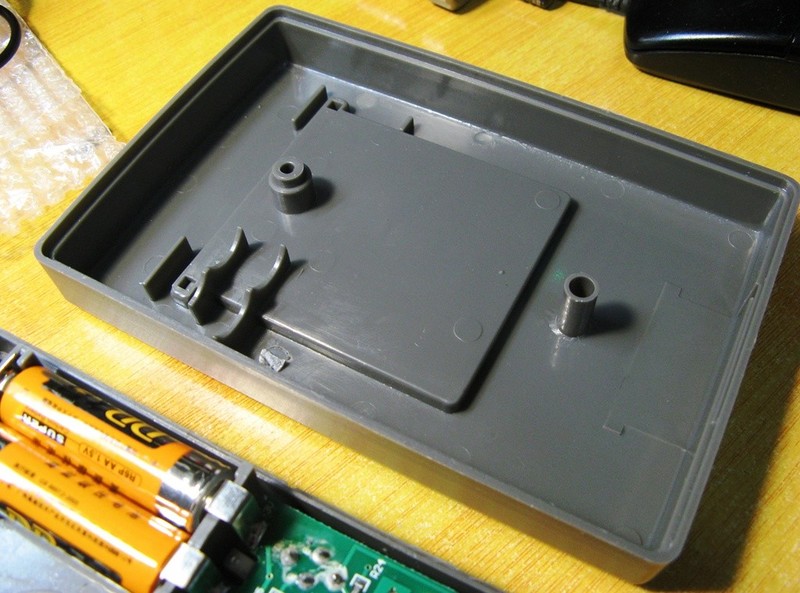

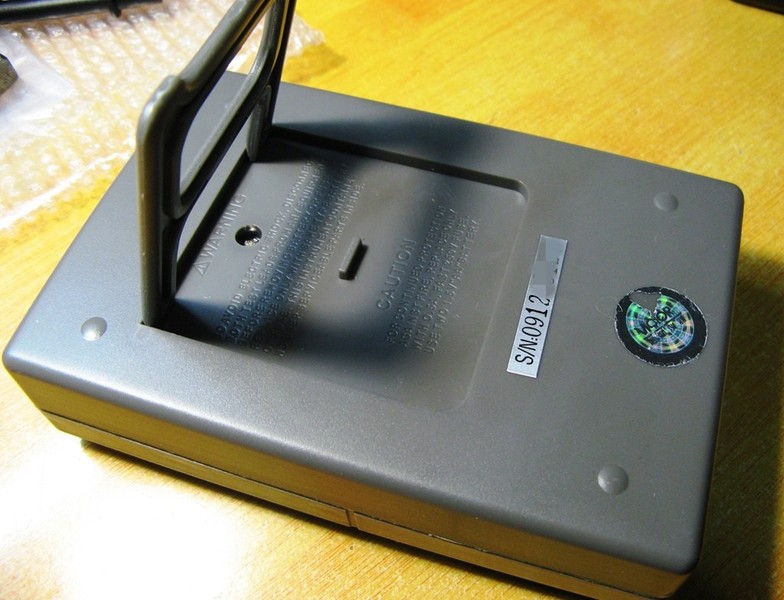

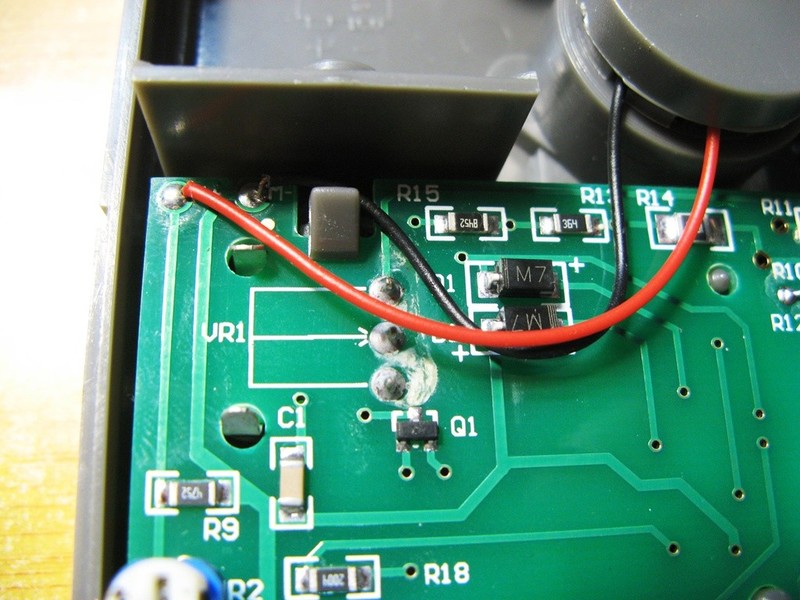

胜利VC3021万用表拆机图：



收藏
送赞
分享

评分

参与人数 1仪表币 +50 收起 理由
wgsd + 50 赞一个!

查看全部评分总评分 : 仪表币 +50

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

yangsen 数字大师 2019-7-12 15:50:29

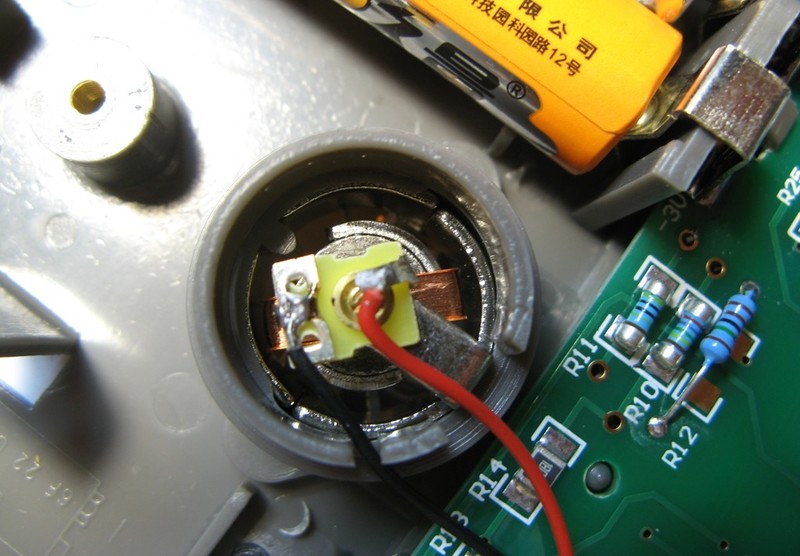

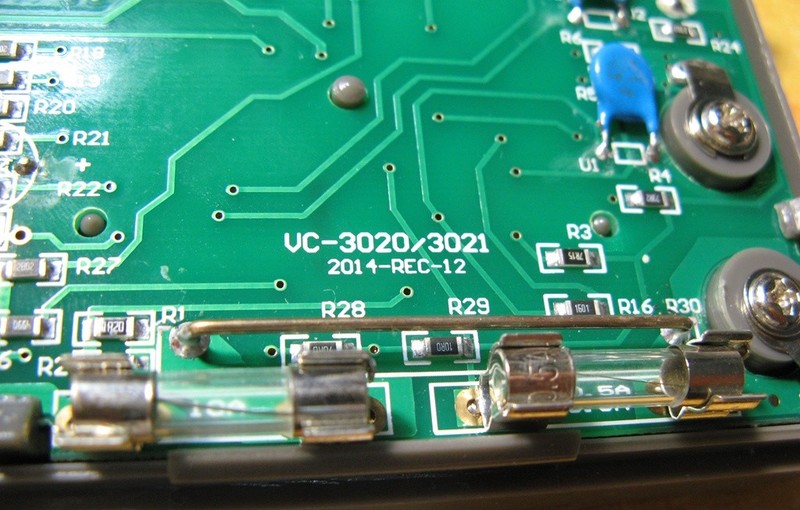

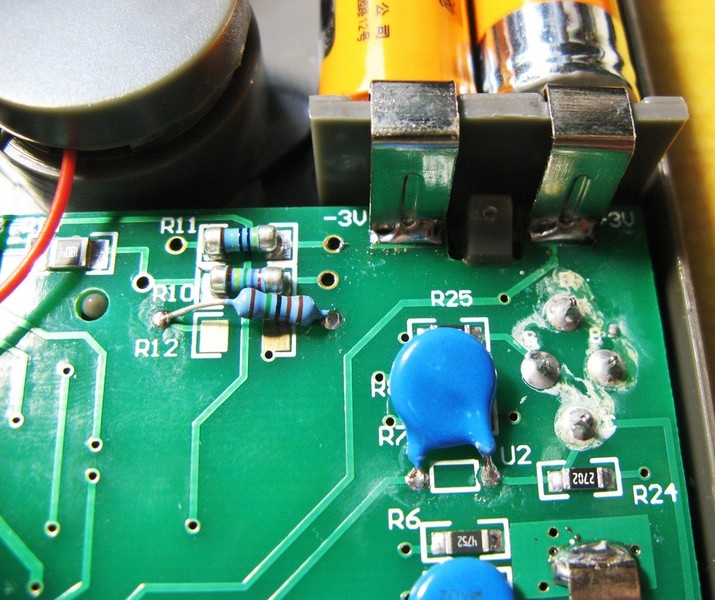

那个直插的电阻是飞的一个电阻？直插电阻留那么长的引脚也不穿管保护一下？板子上面还有锡渣？
2019-7-12 15:50:29 回复
散淡021 数字大神 2019-7-12 15:57:31
谢谢分享！
胜利的数表我不喜欢，
胜利二块指针表我关心过，不错的
2019-7-12 15:57:31 回复
wgsd 数字大神 2019-7-12 17:46:02
很不错的指针表，表盘很看着整洁舒服，功能挺全，灵敏度挺高。内部也挺好，原来是近代产品，电阻是什么红袍绿袍没法比的。谢谢分享。
2019-7-12 17:46:02 回复
勇闯沙滩 数字大神 2019-7-12 17:51:58
2014年的胜利指针表挺简单，看着还行，有时真得有指针表用用。
2019-7-12 17:51:58 回复
wgh1027 数字大神 2019-7-12 18:47:44
谢谢分享！

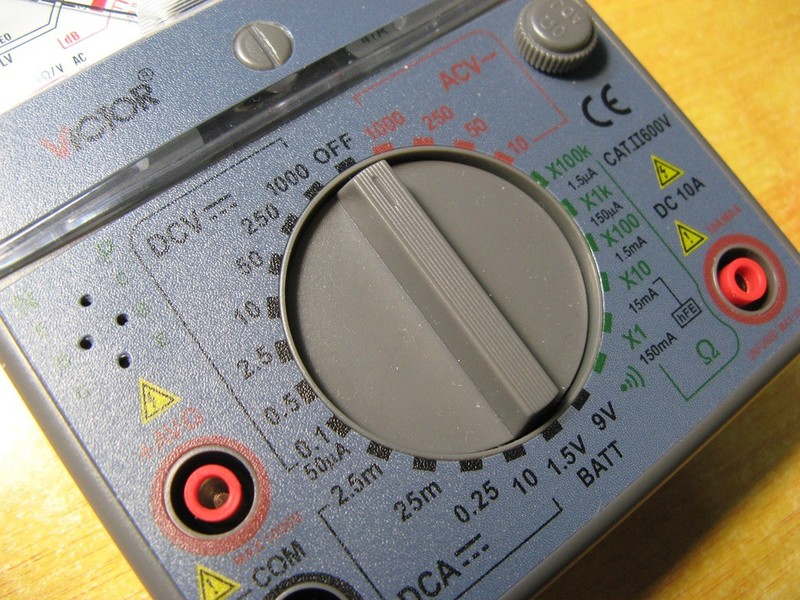

只可惜没有x10K档。

2019-7-12 18:47:44 回复

点评

散淡021
仿三和的，有10K档， 表头1.5UA 比MF10还牛，只要3V电
2019-7-12 22:34
zlmimg 数字精灵 2019-7-12 19:11:24
指针表没有二极管档吗？我确实没用过指针表
2019-7-12 19:11:24 回复
wgsd 数字大神 2019-7-12 20:59:33
zlmimg 发表于 2019-7-12 19:11
指针表没有二极管档吗？我确实没用过指针表

没有，只能电阻档测量，过去都是这样。现在数字表都是直接给出降压，更使用些。
2019-7-12 20:59:33 回复
散淡021 数字大神 2019-7-12 22:43:16
zlmimg 发表于 2019-7-12 19:11
指针表没有二极管档吗？我确实没用过指针表

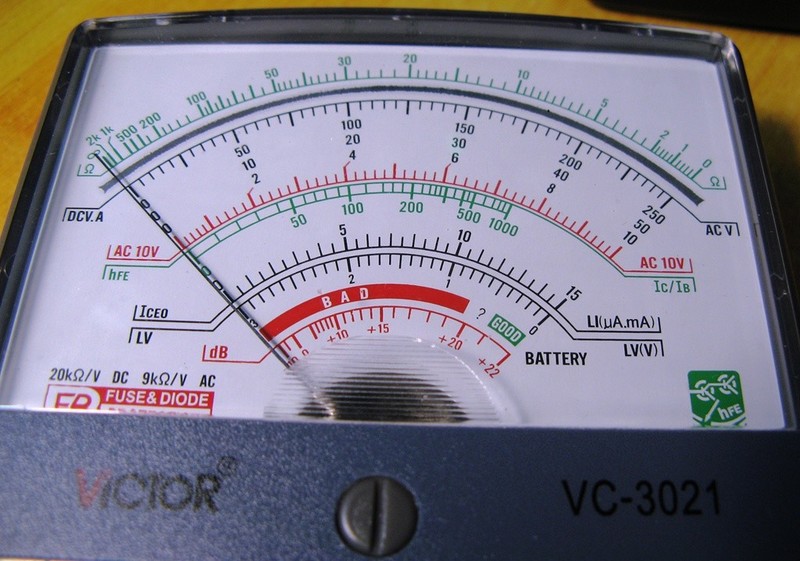

指针表5个电阻挡全是3V都是二极档，看刻度LV。这也是不少人抱怨数字表的原因。大多数数表二极档只有2V以下，指针表可一次出二个读数LV和LI，这也是二极档无法超越的。

有点不明白不少不肯放弃指针的人还在用1.5V的表？
2019-7-12 22:43:16 回复
kyhwhb 楼主     数字大神 2019-7-13 05:16:32
散淡021 发表于 2019-7-12 22:43
指针表5个电阻挡全是3V都是二极档，看刻度LV。这也是不少人抱怨数字表的原因。大多数数表二极档只有2V以 ...

同时还方便测量可控硅，晶体管，发光管稳压管等元器件。
2019-7-13 05:16:32 回复
chen131578 数字精灵 2019-7-13 05:51:15

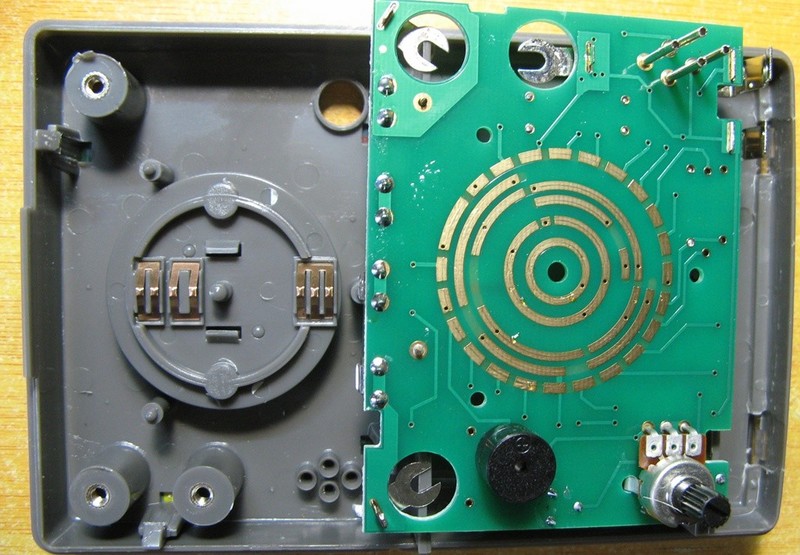

看到指针表。就想到陶瓷开关。不过印刷开关是大势所趋。
2019-7-13 05:51:15 回复
散淡021 数字大神 2019-7-13 07:52:49
巍巍兴安 发表于 2019-7-13 05:16
同时还方便测量可控硅，晶体管，发光管稳压管等元器件。

是的

较大的可控管维持导通
2019-7-13 07:52:49 回复
表述 数字精灵 2019-7-13 15:53:40
做工不错，但多数人还是喜欢老指针表。
2019-7-13 15:53:40 回复
wgsd 数字大神 2019-7-13 16:20:48
表述 发表于 2019-7-13 15:53
做工不错，但多数人还是喜欢老指针表。

那都是收藏为兴趣，应用价值没了，就像大哥大。
2019-7-13 16:20:48 回复
5free 数字大师 2019-7-13 19:49:33
看起来做工不错啊
2019-7-13 19:49:33 回复
jtszwj 数字探长 2019-7-13 21:13:06
谢谢楼主分享
2019-7-13 21:13:06 回复
