ANENG AN8008万用表拆解

发表于：2020-6-13 16:55:42 5842
万用表
主题类别: 评测（详细）
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: AN8008

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
ANENG AN8008万用表就是ZT109万用表之国外版，简单拆机一观：

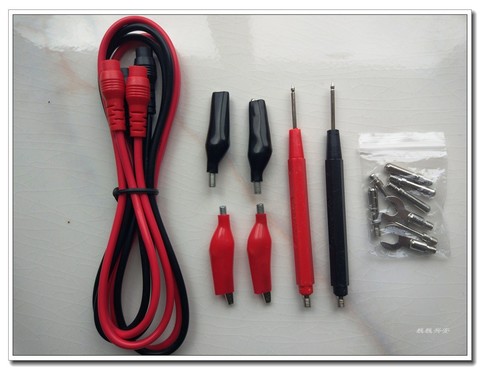

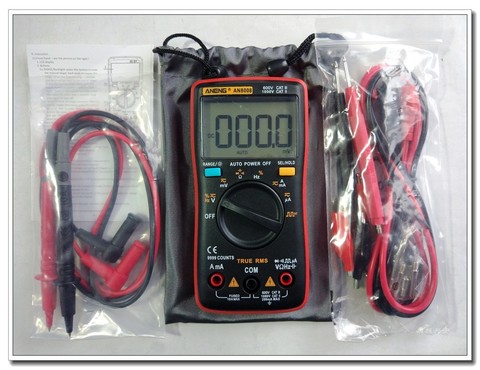

依然另附带了组合表笔套件

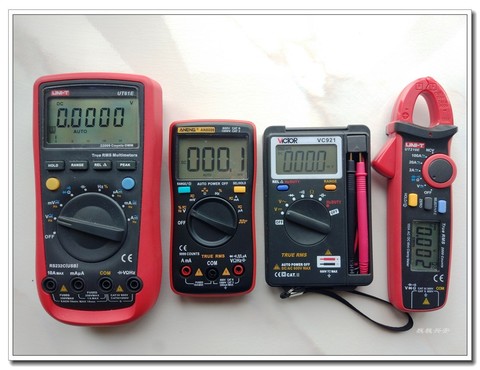

体积对比

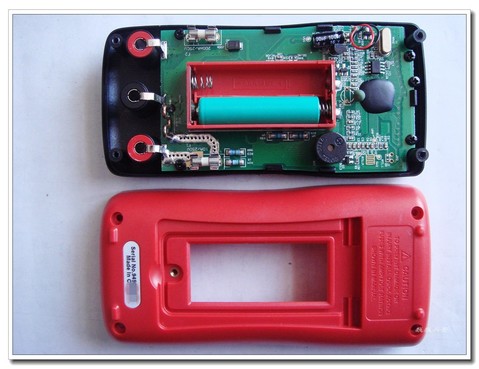

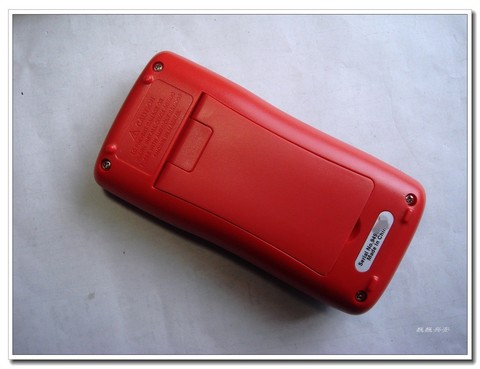

背壳

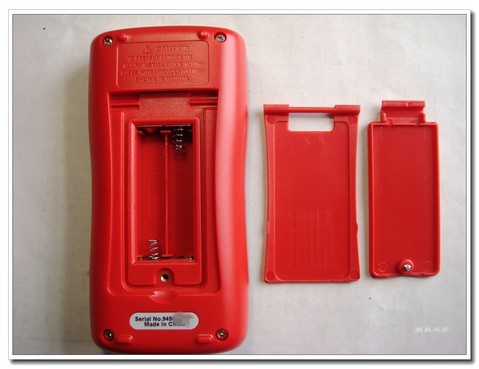

电池仓

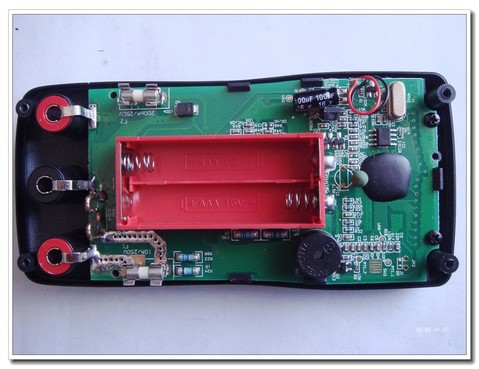

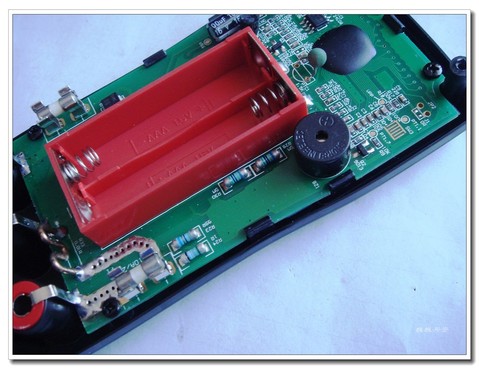

主板全貌

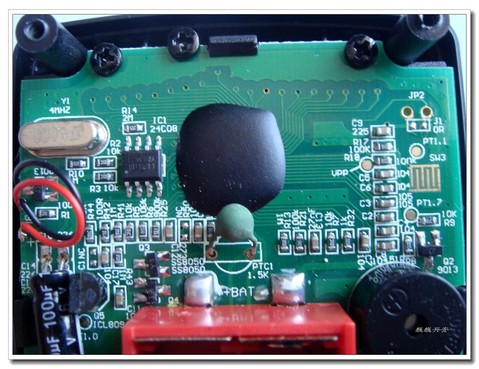

牛屎片和绿色的PTC

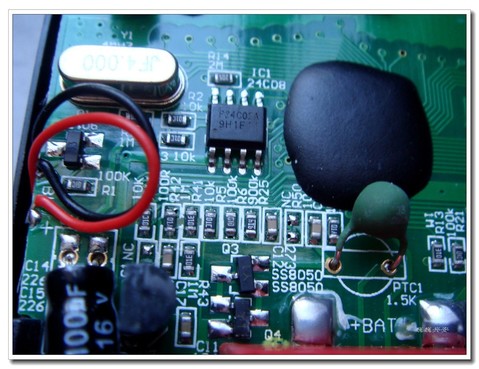

P24C02A存储器和4M晶振

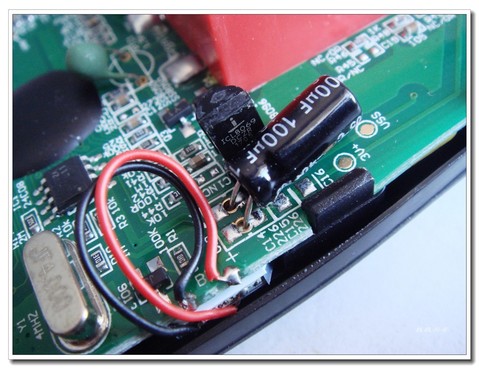

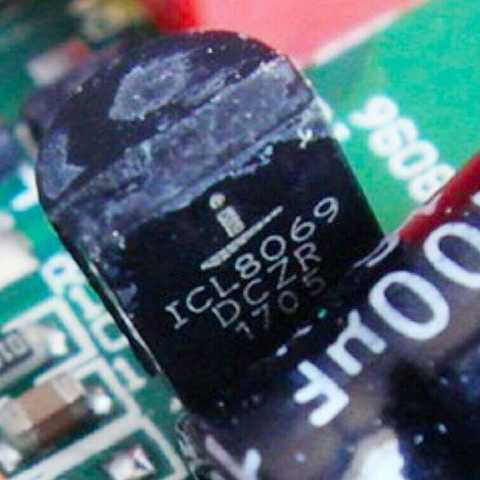

ICL8069基准

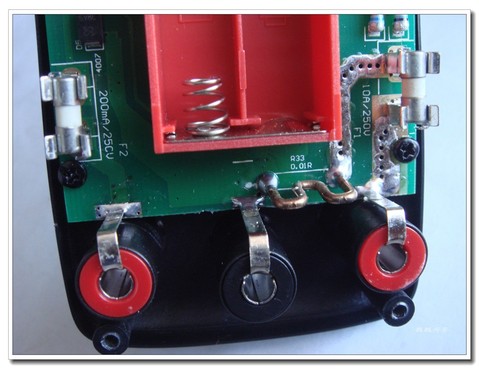

康铜丝取样电阻

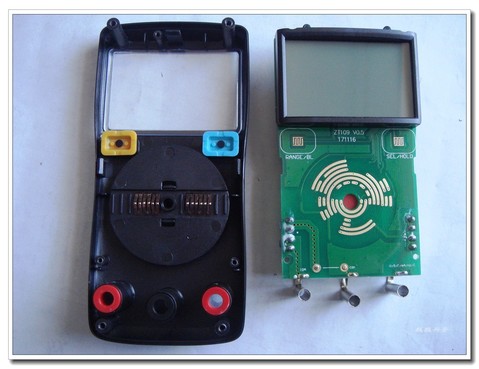

取出主板，板号ZT109 V0.5

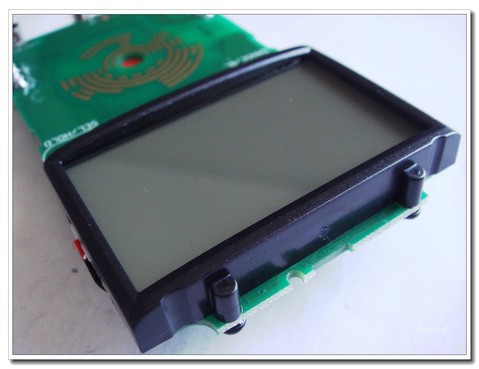

液晶屏幕

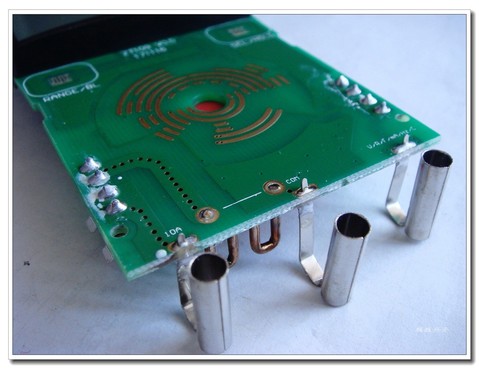

表笔插孔

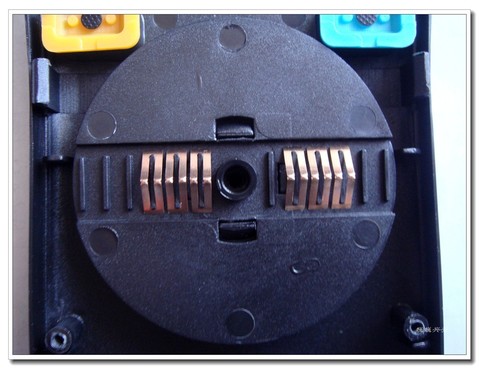

润滑脂刀盘

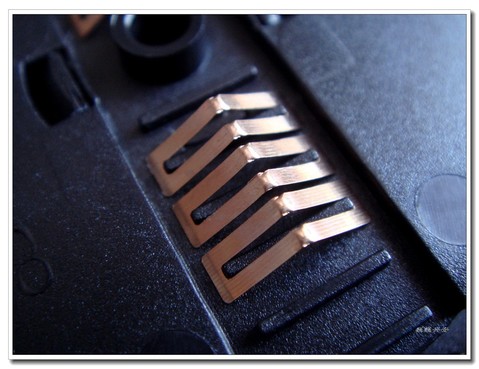

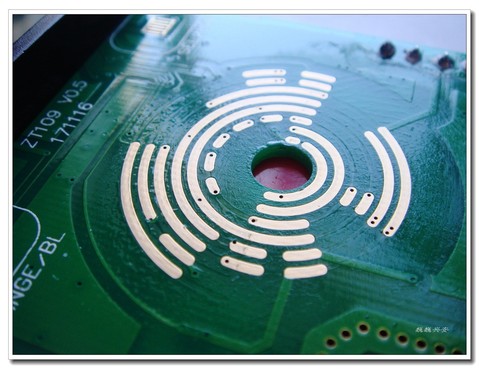

V片细节
共计六片

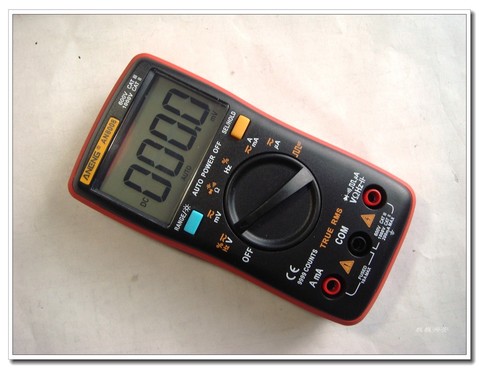

复原，开机无碍
